最近设计了一个项目基于NB的家居环境远程测控系统设计 || 空气质量 || 家居环境,与大家分享一下:
一、基本介绍
项目名:无线远程监测(实物)(mcuclub-dz-230)
项目编号:mcuclub-dz-298
单片机类型:STM32F103C8T6
具体功能:
1、通过DHT11检测温湿度,当温湿度不在设置的上下限值之间,进行声光报警,当温度高于设置最大值或湿度高于设置最大值,开启风扇
2、通过GP2Y10检测粉尘浓度,当粉尘浓度值大于设置最大值,进行声光报警,开启风扇
3、通过MQ-5检测可燃气体值,当可燃气体值大于设置最大值,进行声光报警,开启风扇
4、通过MS1100检测甲醛值,当甲醛值大于设置最大值,进行声光报警,开启风扇
5、通过按键设置各阈值
6、通过OLED显示屏显示测量值
7、通过NB模块将测量数据发送到手机端,手机端可设置各阈值,可控制声光报警、风扇

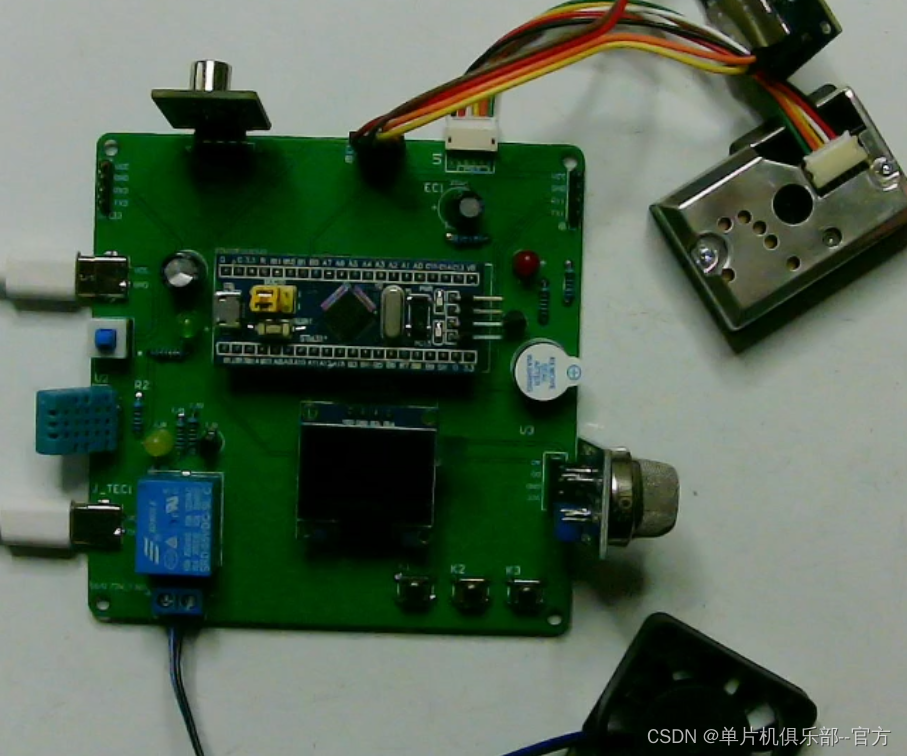

二、32实物图
单片机型号:STC89C52
板子为绿色PCB板,两层板,厚度1.2,上下覆铜接地。元器件基本上为插针式,个别降压芯片会使用贴片式。
供电接口:TYPE-C
四、原理图
软件版本:AD2013
电路连线方式:网络标号连线方式
注意:原理图只是画出了模块的引脚图,而并不是模块的内部结构原理图

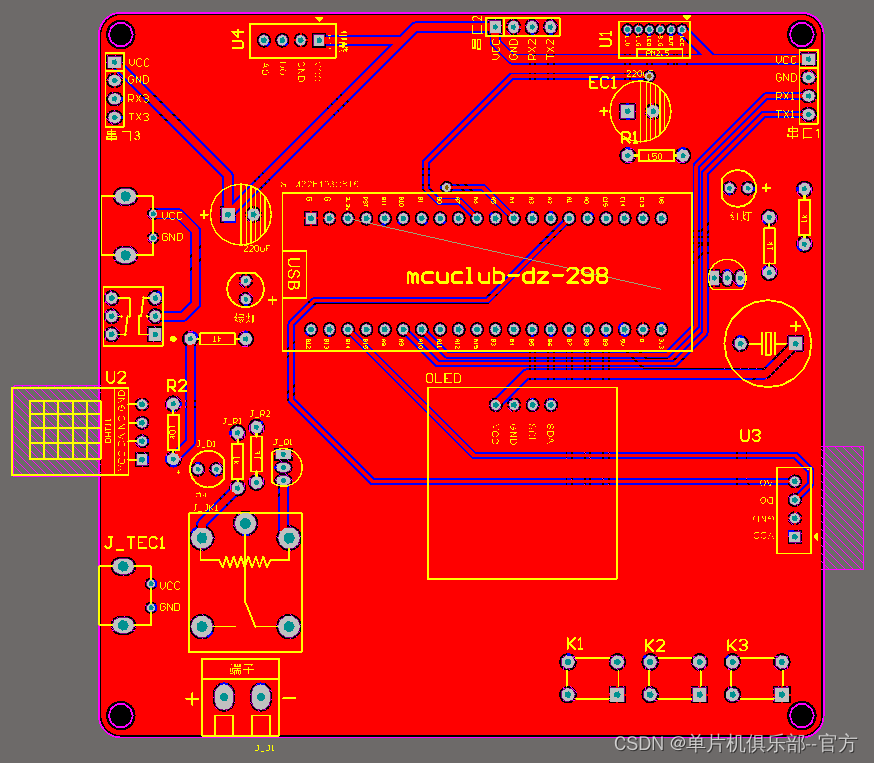

五、PCB图
由原理图导出,封装很大一部分都是作者自己绘制,不提供封装库,只提供连接好的源文件。中间有一个项目编号,隐藏在单片机底座下,插入单片机后不会看到。
两层板,上下覆铜接地。

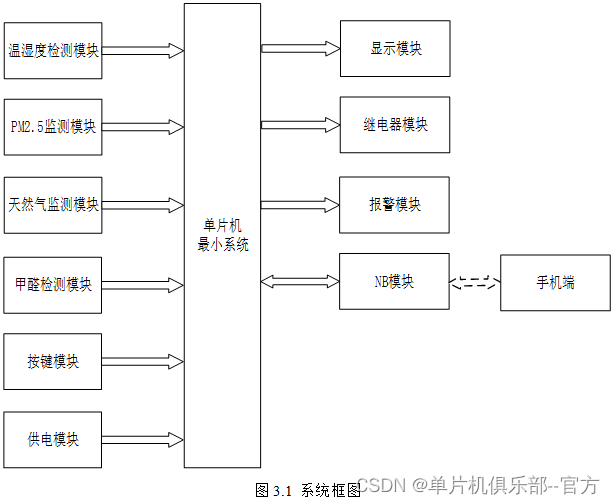

六、系统框图
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由六部分组成,第一部分是温湿度检测模块,通过该模块检测当前环境的温湿度;第二部分是PM2.5监测模块,监测当前环境的PM2.5浓度;第三部分是天然气监测模块,监测当前环境的天然气浓度;第四部分是甲醛模块,监测当前环境的甲醛浓度;第五部分是按键模块,通过该模块可以切换界面、设置阈值、等;第六部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是继电器模块,通过继电器控制风扇的工作;第三部分是声光报警模块,当监测值不在设置的阈值内时进行声光报警。除此之外,NB模块既作为输入又作为输出,NB模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令控制继电器的工作及其声光报警的工作。具体系统框图如图3.1所示。

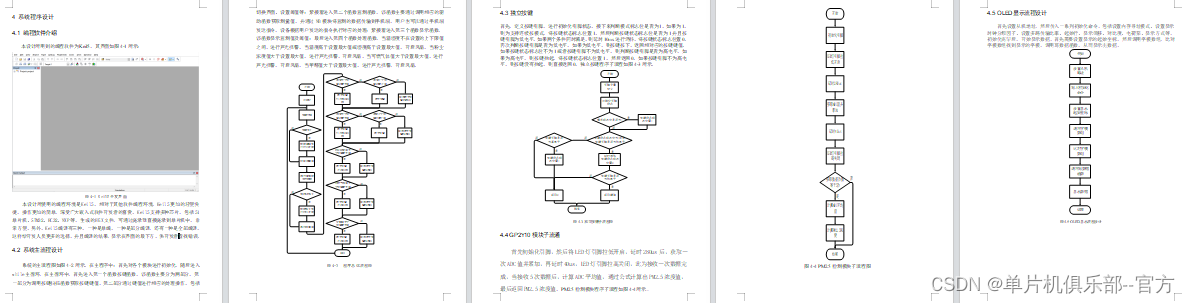

七、软件设计流程
八、部分程序展示
软件版本:keil5
逻辑程序和驱动程序分开,分布于main.c和其他.c文件
*******处理函数
*****/
void Manage_function(void)
{
if(flag_display == 0) //测量界面
{
if(flag_mode == 0)
{
if(temp_value > temp_max*10 || temp_value < temp_min*10 || humi_value > humi_max*10 || humi_value < humi_min*10 || pm25_value > pm25_max || trq_value > trq_max || jq_value > jq_max)
{
if(time_num % 3 == 0)
{
BEEP =~BEEP;
LED =~ LED;
}
}
else
{
BEEP = 0;
LED = 1;
}
if(humi_value > humi_max*10 || temp_value > temp_max*10 || pm25_value > pm25_max || trq_value > trq_max || jq_value > jq_max)
{
RELAY_FS = 1;
}
else
{
RELAY_FS = 0;
}
}
else
{
if(flag_baojing == 1)
{
if(time_num % 3 == 0)
{
BEEP =~BEEP;
LED =~ LED;
}
}
else
{
BEEP = 0;
LED = 1;
}
}
}
else //设置界面
{
RELAY_FS = 0;
BEEP = 0;
LED = 1;
}
if(flag_2s == 1) //2s上报一次数据
{
BC26_SendData(); //发送测量数据
flag_2s = 0;
}
}
