【入门PCB】立创eda的学习

前言

在电赛结束之后,发现自己在硬件部分需要进行大的升级,经过朋友推荐,决定入门立创eda,我个人偏快速应用上手,加之了解到用AD的人开始变少了,就选择了立创eda。

一、下载

通过自己观看b站的视频,下载了两个嘉立创的两个软件,一个是画PCB和原理图的,一个是下单打板的,都非常简单。立创eda也有网页版,通过网页版就可以实现画PCB和下单打板。
在这里插入图片描述

二、学习

1、在这里首先跟一位up主进行了简单的浏览式学习,《立创EDA基础操作教程(原理图+PCB)》,这个让我对立创eda有了初步的了解,发现这和很多画图软件的快捷键操作差不多,尤其是我之前学51单片机的 Proteus 画图软件差不多(也是画原理图和pcb的)。

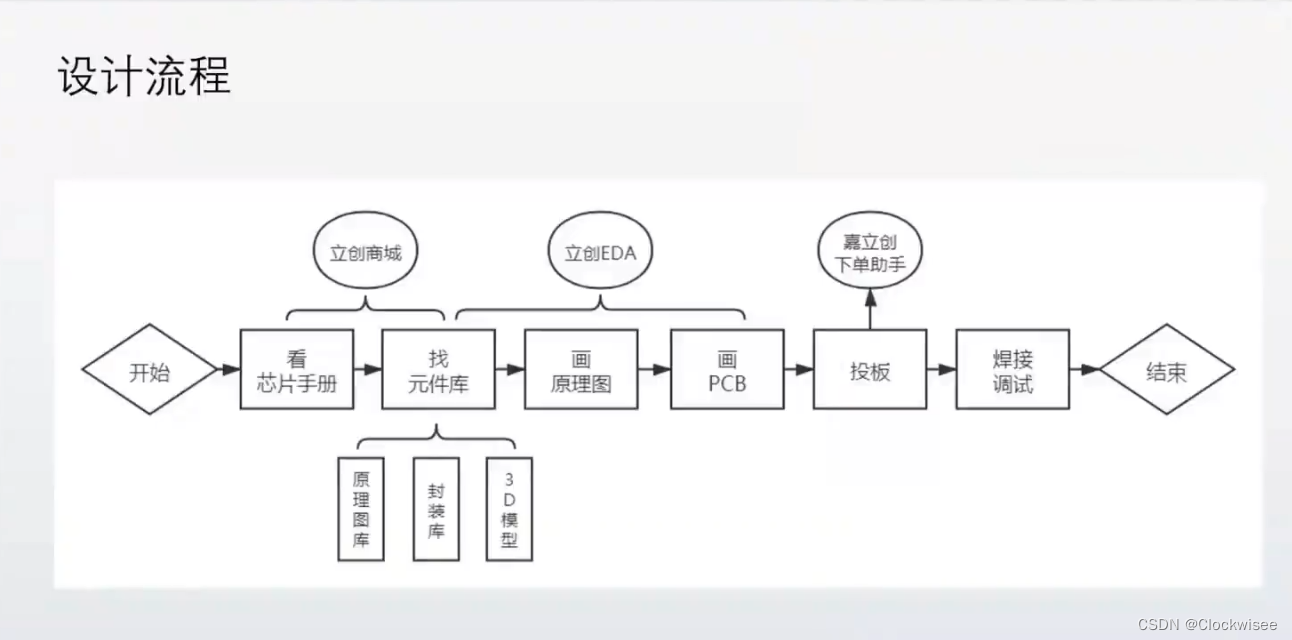

2、后来花了三个小时,跟一位up讲师系统的学了一下,《【PCB讲座】PCB绘制入门教学-立创EDA》。
在这里插入图片描述

(一)原理图

这里我觉得标准版已经合适够用,下面是我第2点跟着学的笔记

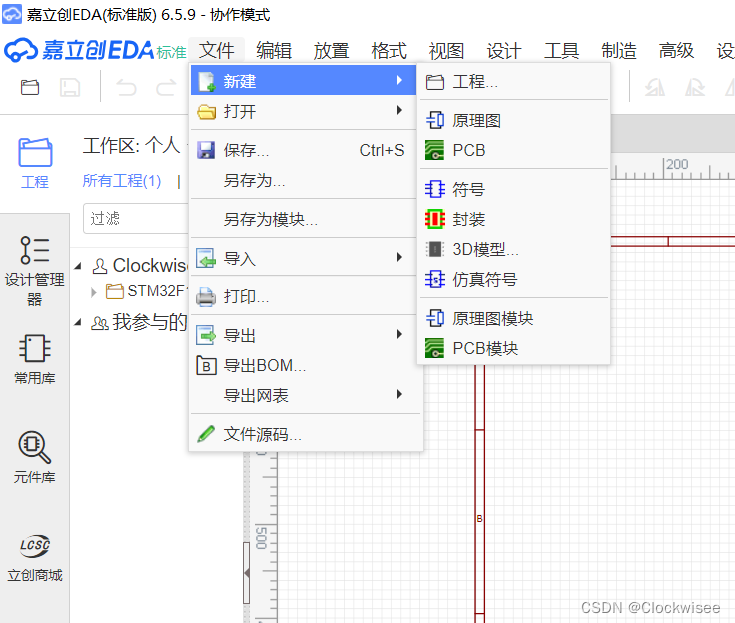

新建工程- - -取工程名字
在这里插入图片描述

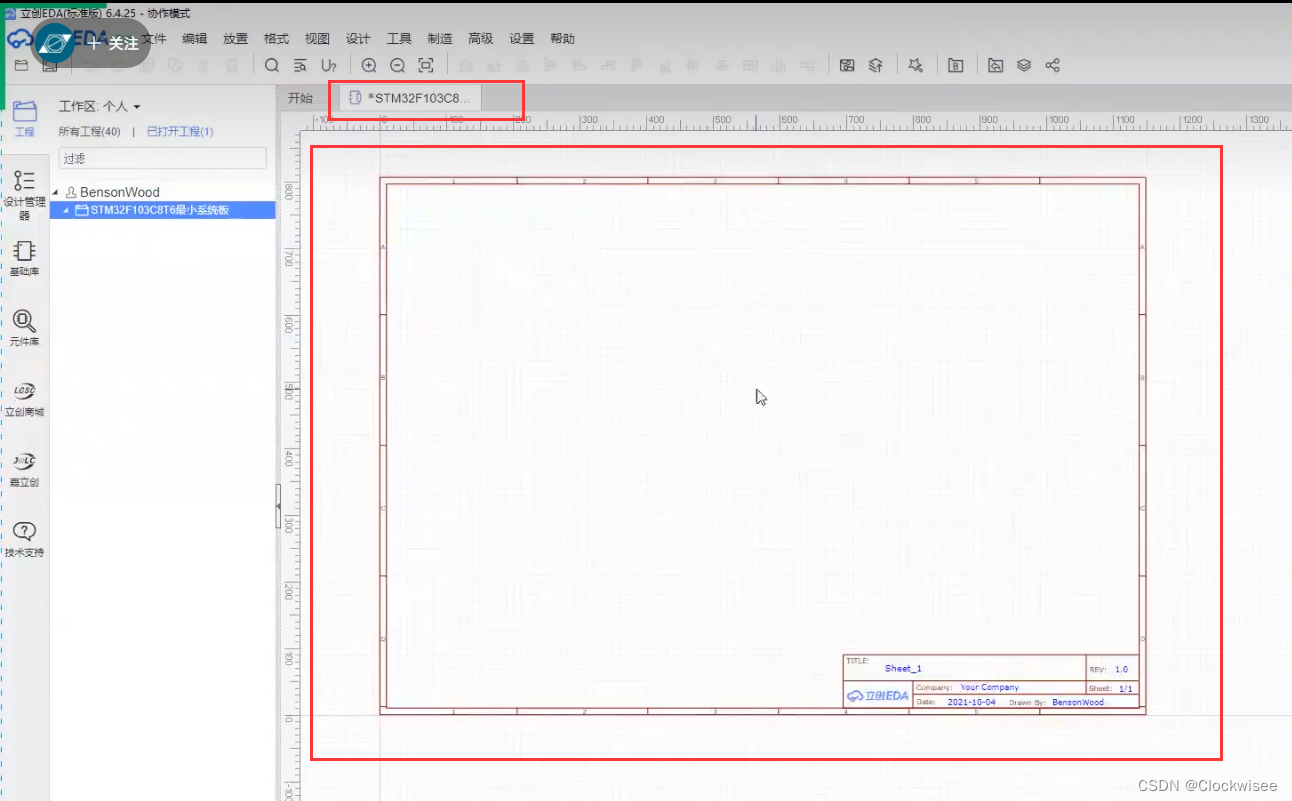

这里自动生成原理图,* 代表没保存,保存一下在这里插入图片描述

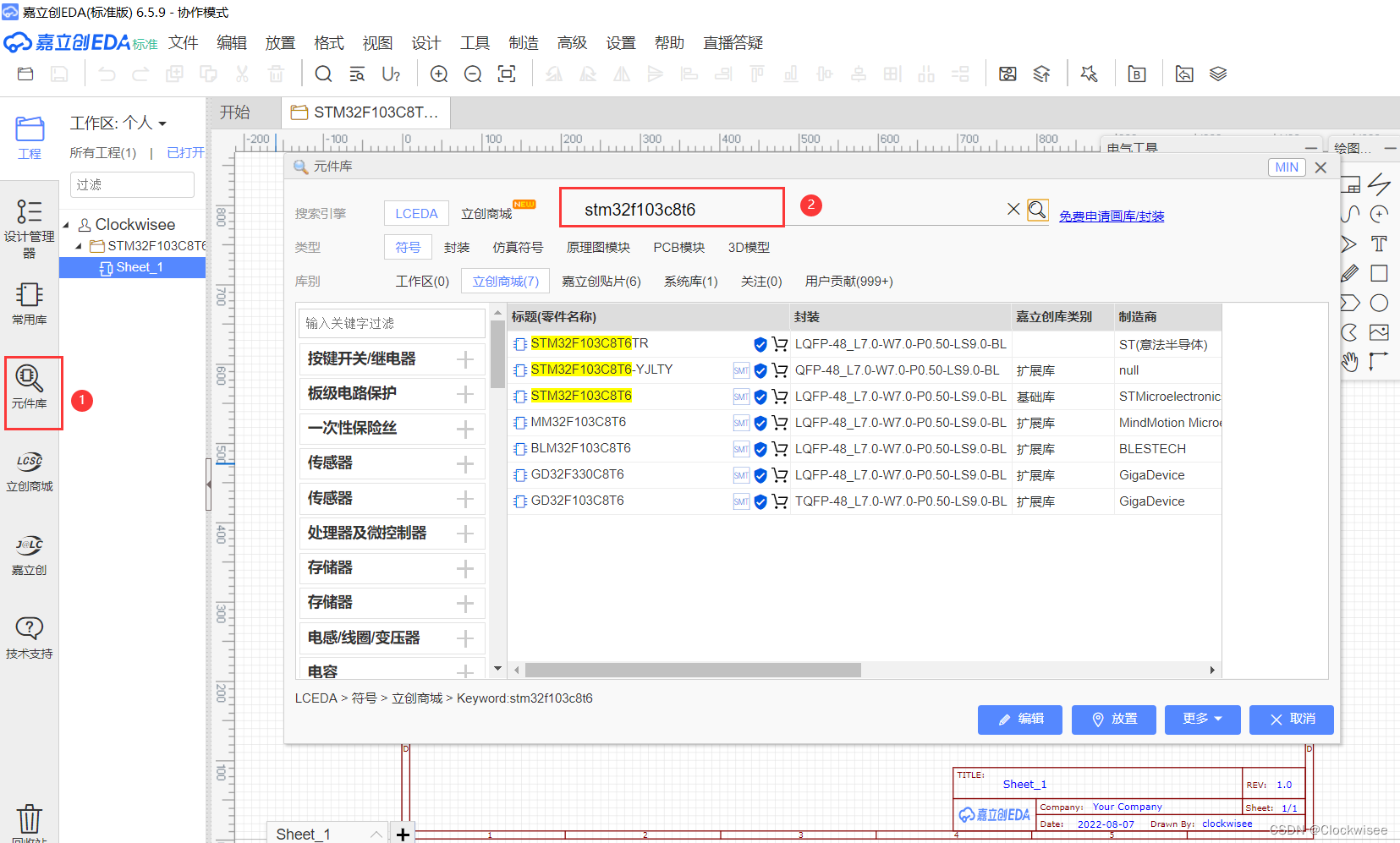

元件库-----搜索stm32f103c8t6-----左键放置----右键取消----鼠标滚轮可以放大缩小调整位置
在这里插入图片描述
晶振电路

用于提供时钟(给单片机提供时钟频率)

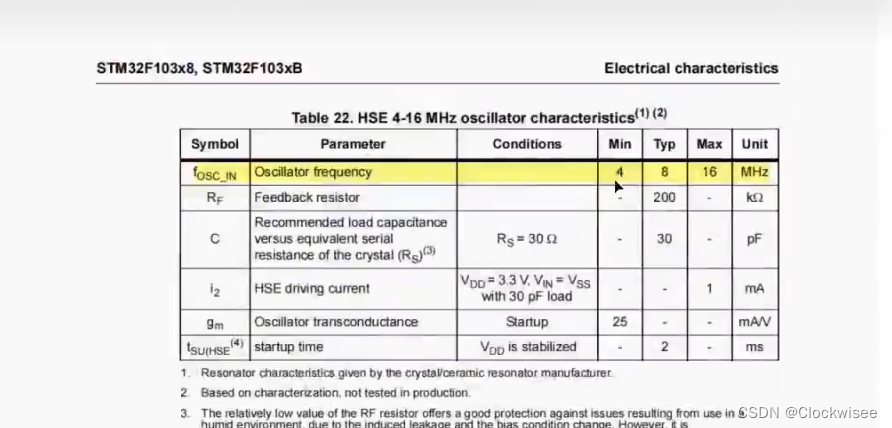

推荐的外部高速时钟是4-16M,典型是8M(c8t6)
在这里插入图片描述

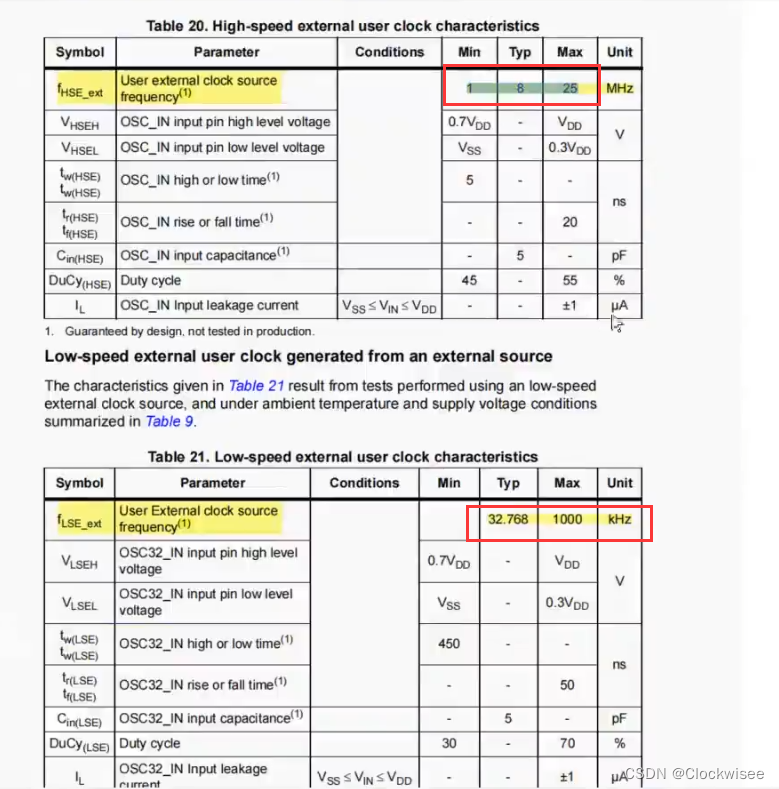

高速、低速外部时钟范围
在这里插入图片描述

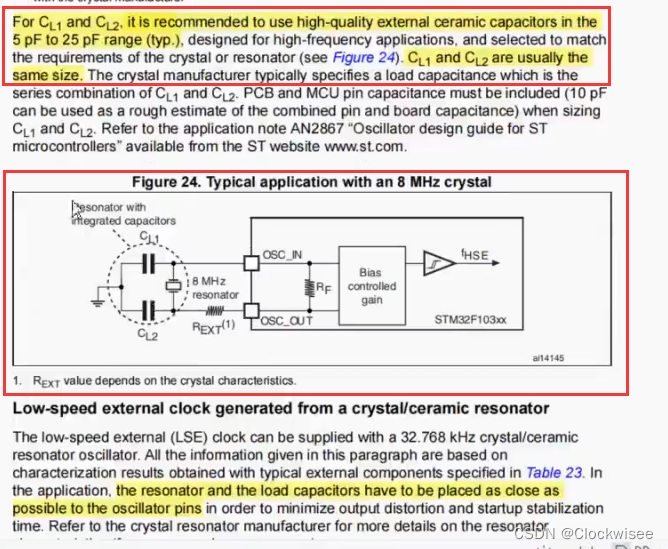

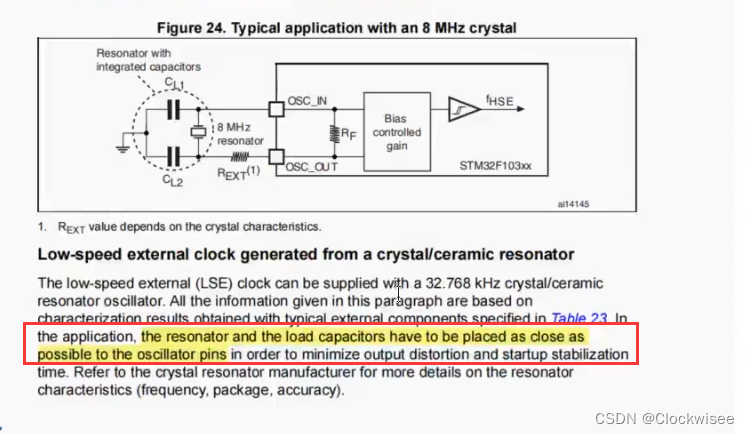

外部晶振连接
在这里插入图片描述

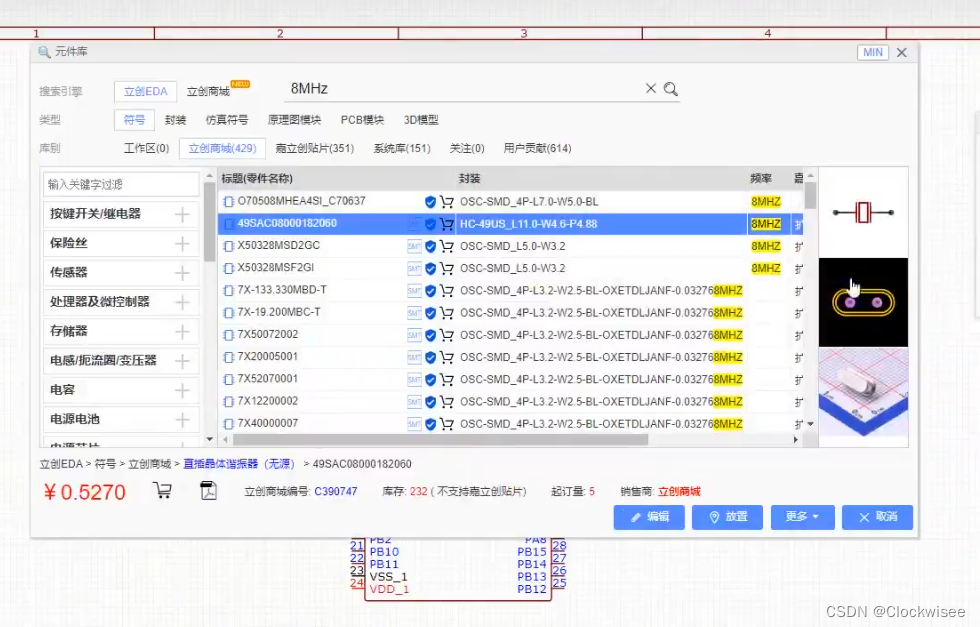

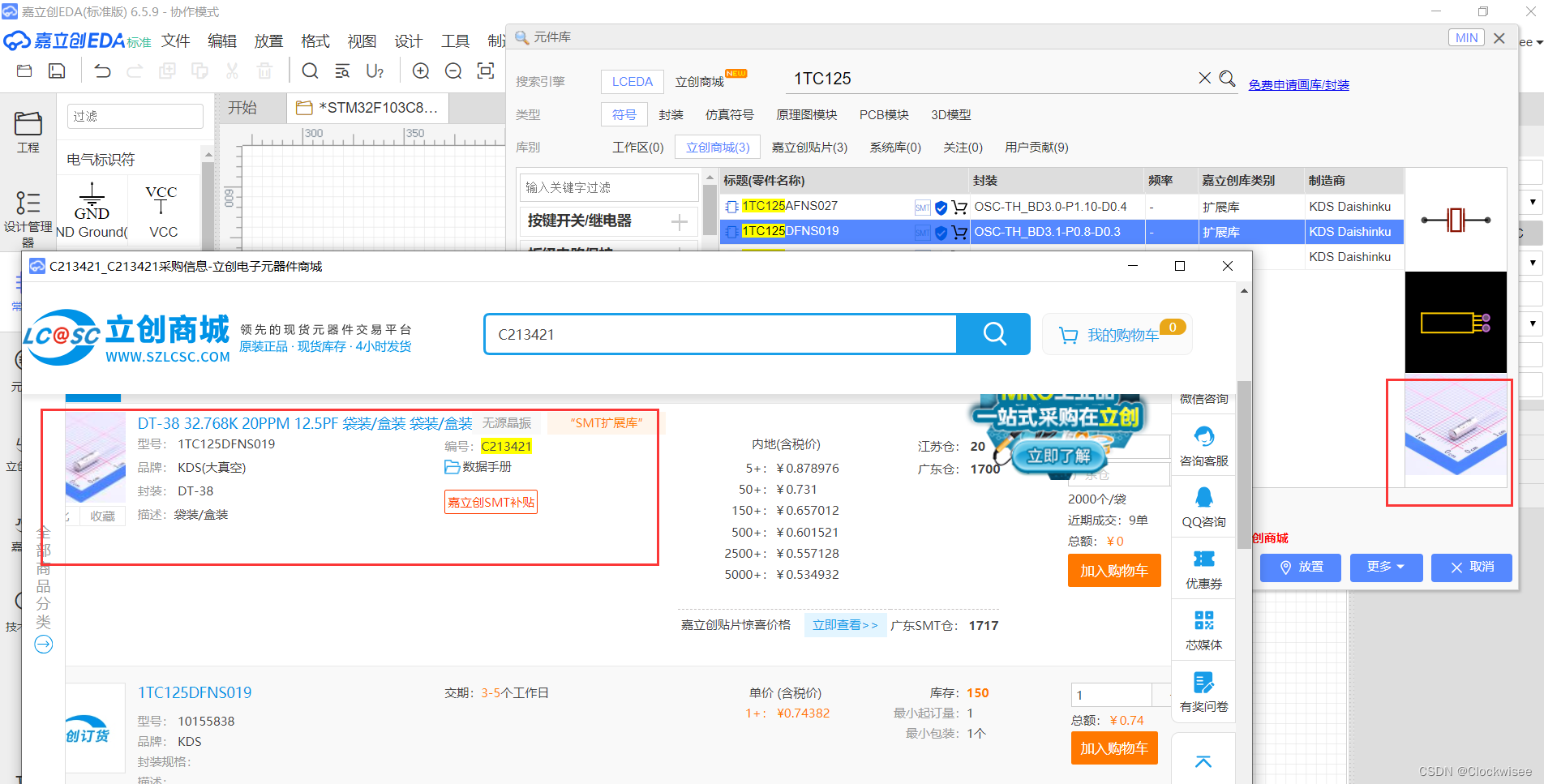

晶振-----搜8Mhz
在这里插入图片描述
电容—在常用库—0603、0805…数字越小,代表体积越小,越难焊接
在这里插入图片描述

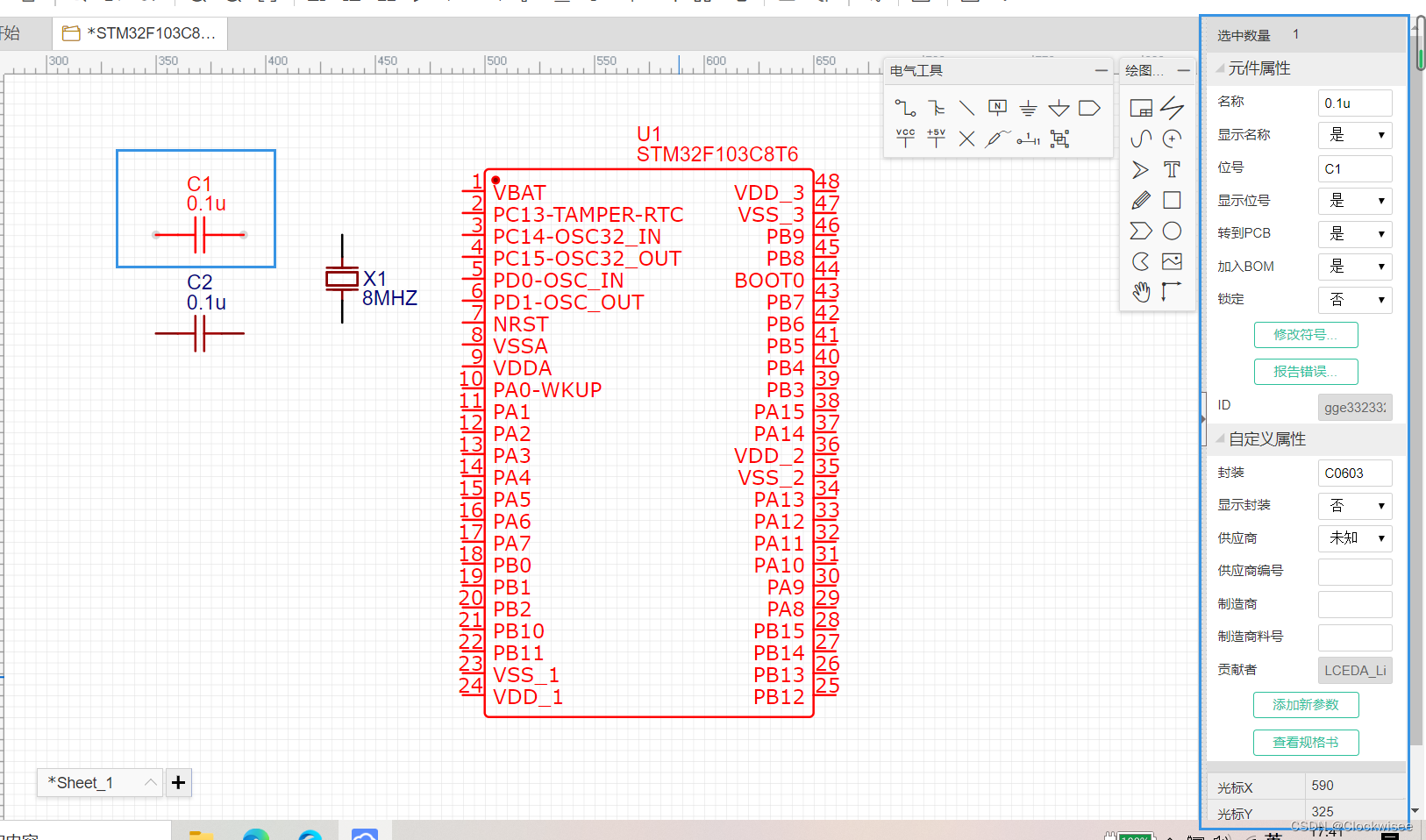

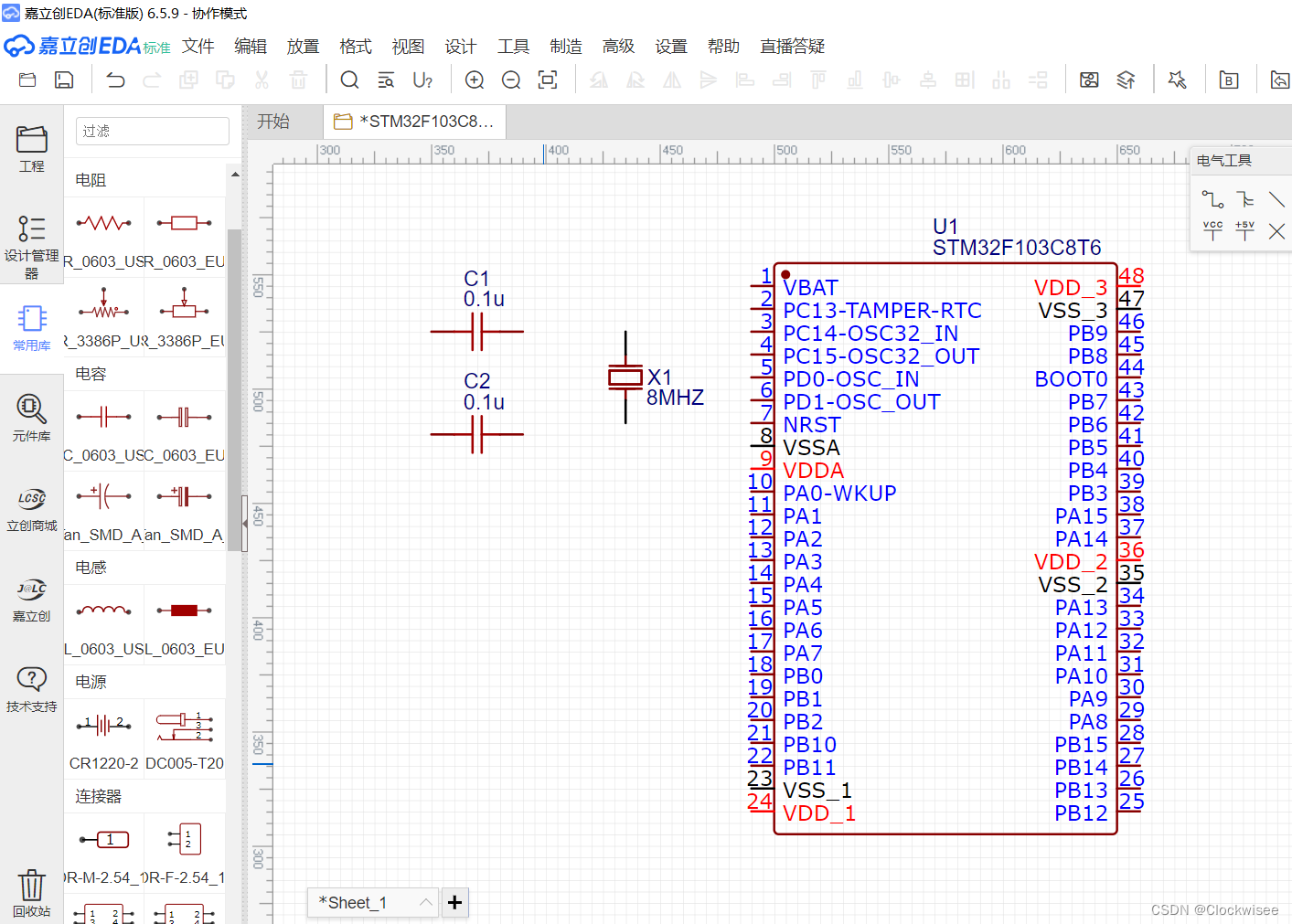

双击----右边会出现属性框 (也可以双击数字进行修改)
在这里插入图片描述
晶振要尽可能靠近这个引脚,防止线长引入一些干扰
在这里插入图片描述
点击3D模型可以查看大图
在这里插入图片描述
完成跟上面一样的操作

复位电路
采用CMOS管,连接了一个上拉电阻
在这里插入图片描述

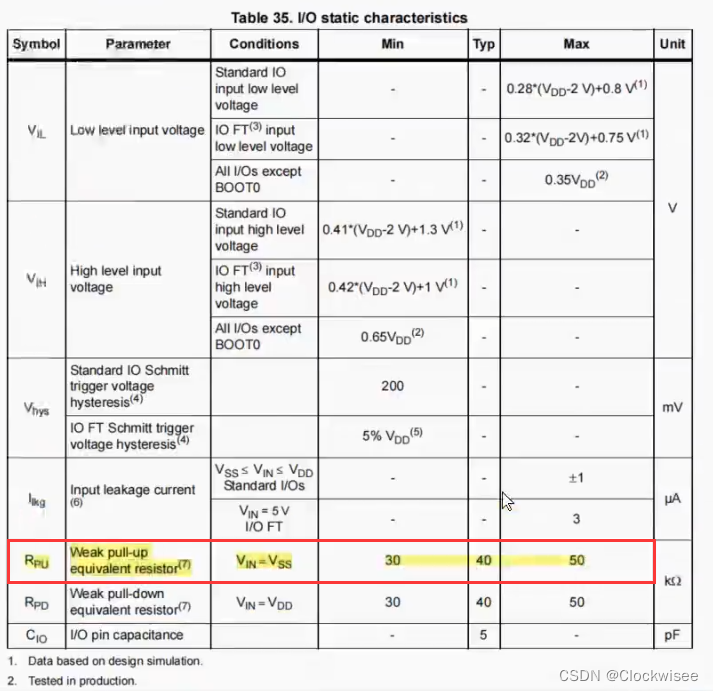

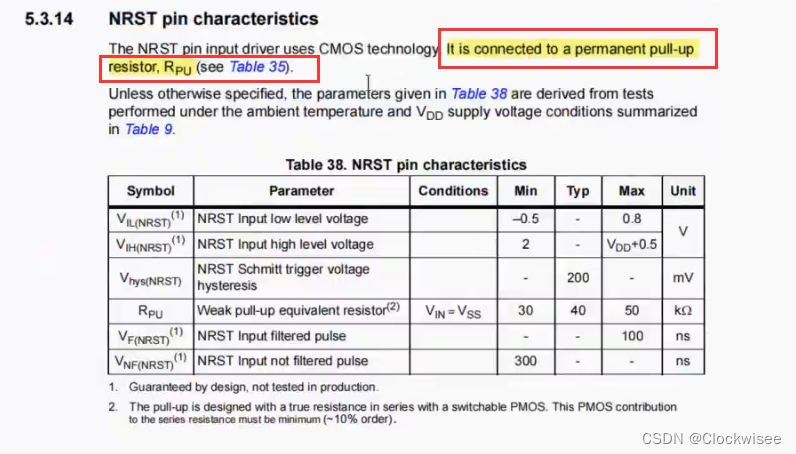

表格中连接到了一个 40多kΩ的上拉电阻
在这里插入图片描述

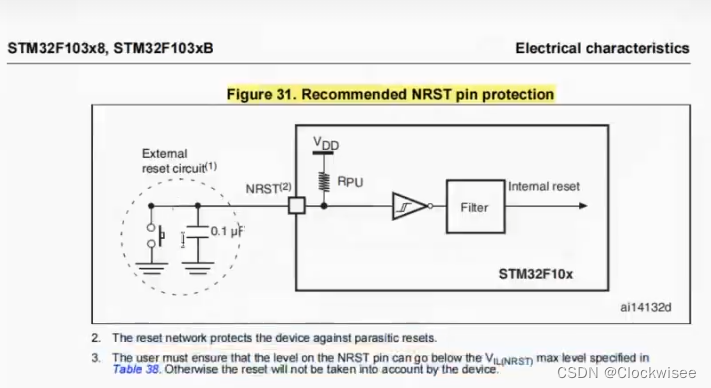

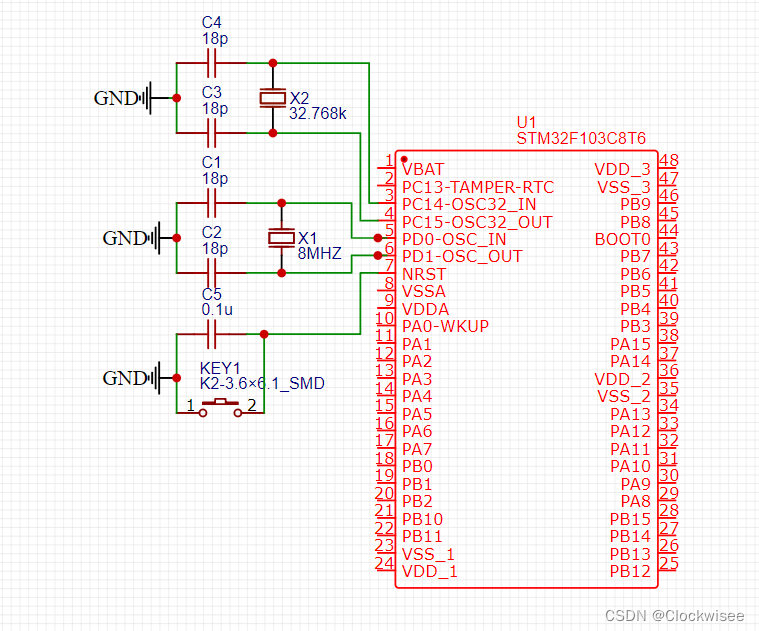

外部复位电路的参考电路
在这里插入图片描述
NRST是复位电路
SMD是贴片式
在这里插入图片描述

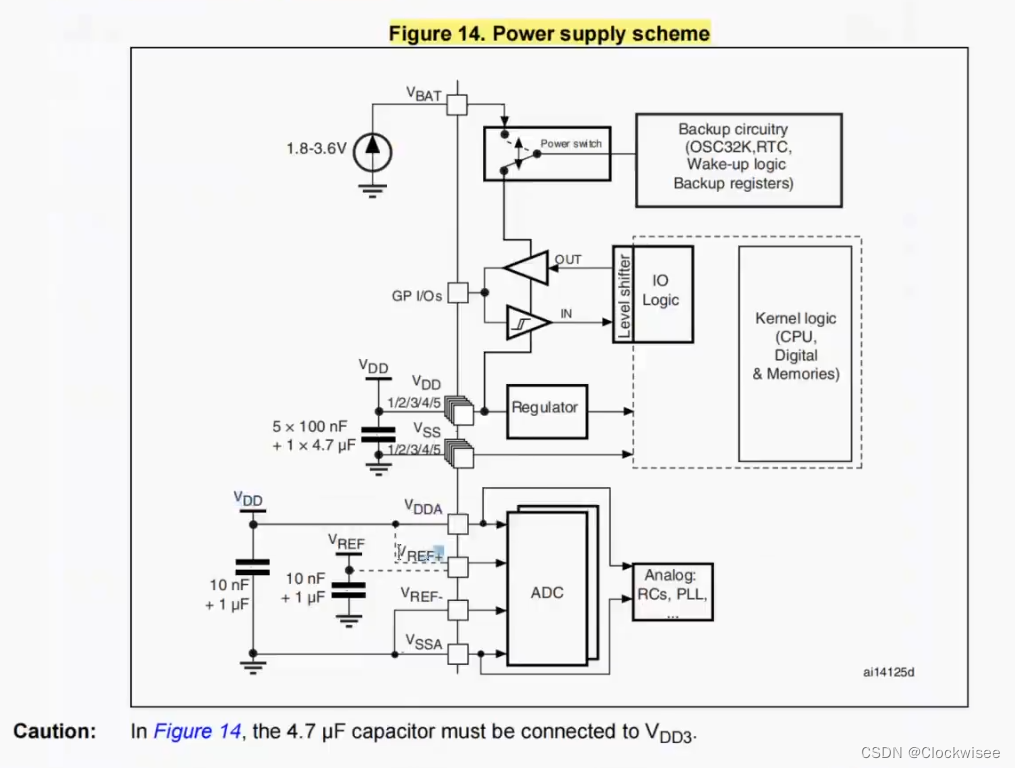

电源电路

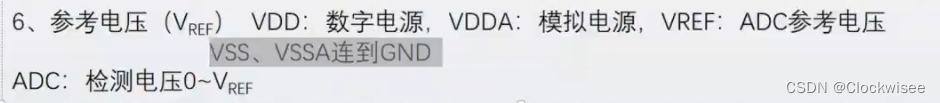

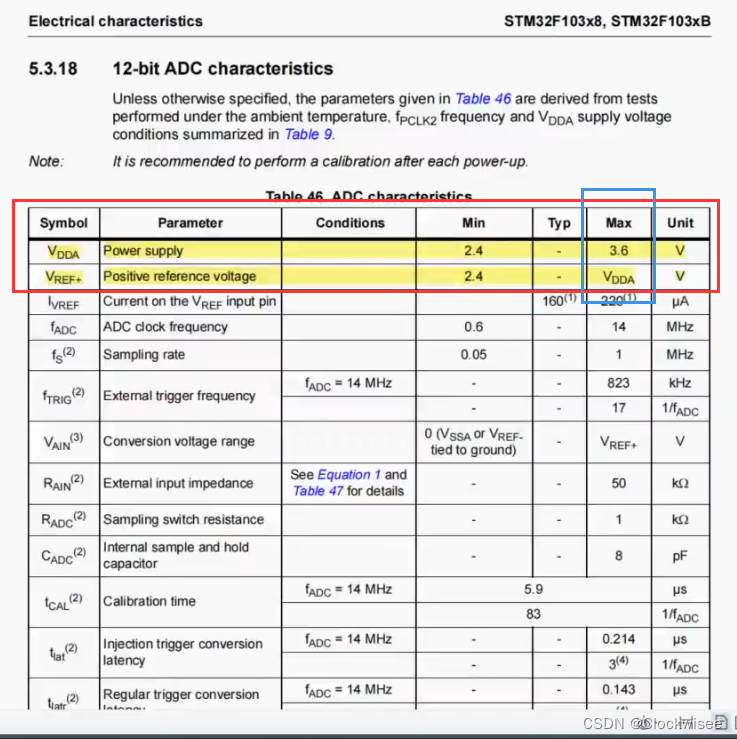

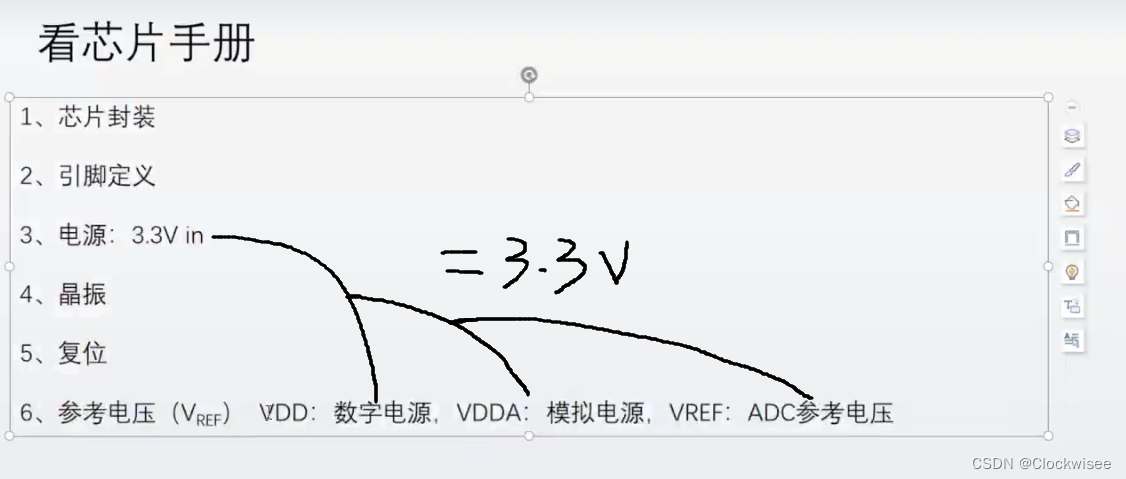

一般情况下VDDA=VREF,可以连到一起
在这里插入图片描述
在这里插入图片描述

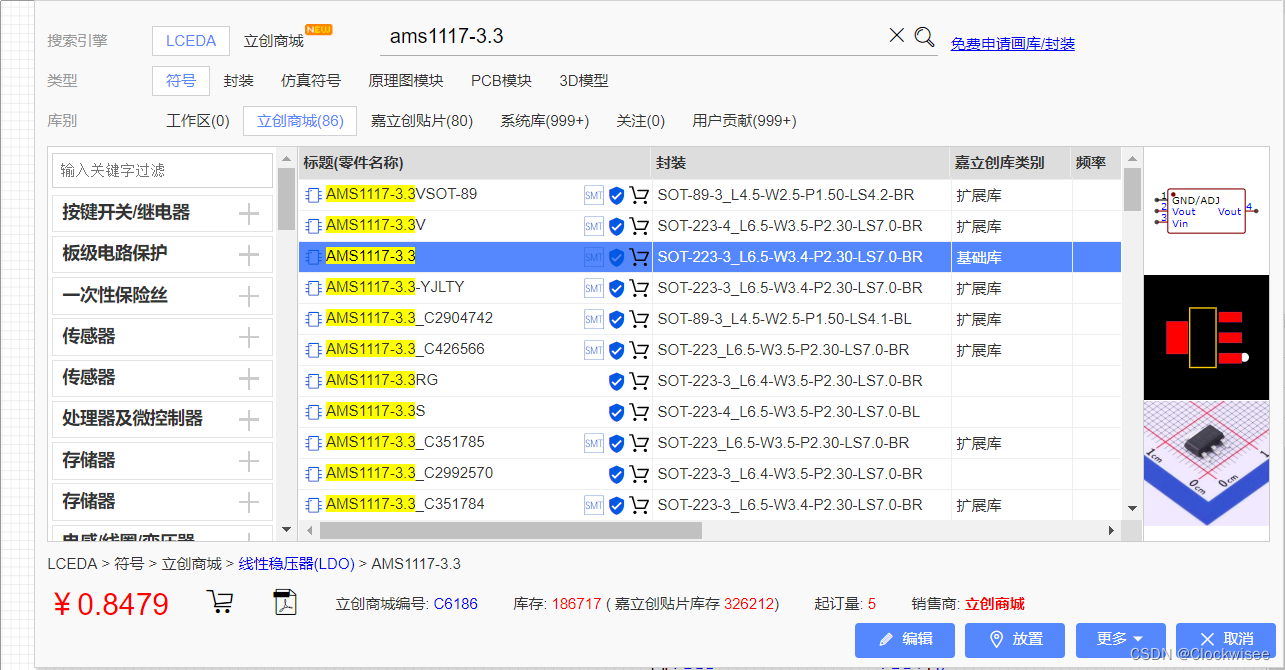

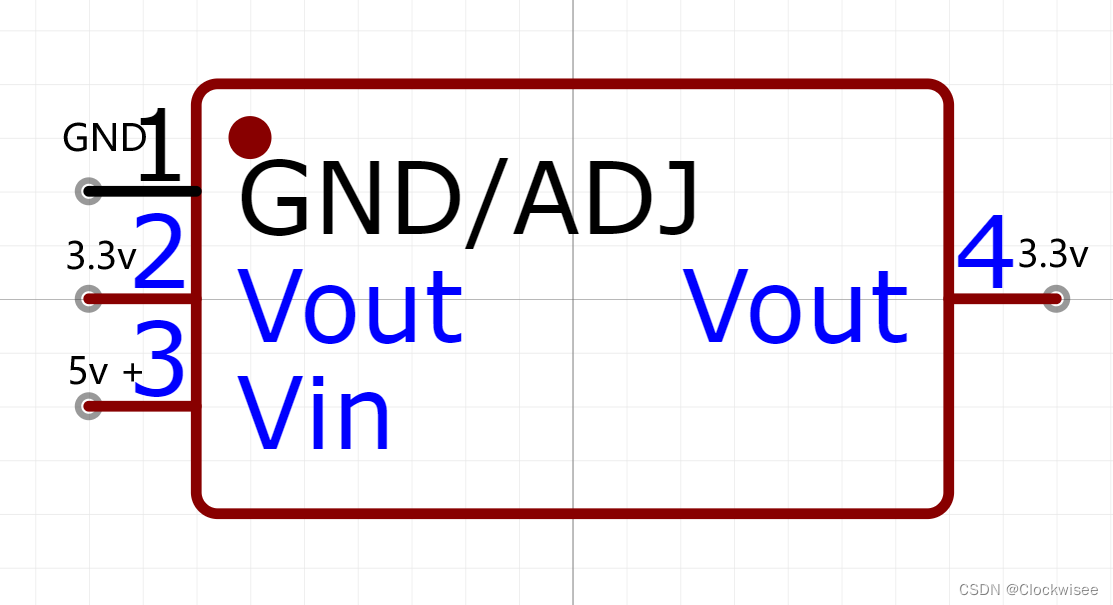

3.3v就需要降压(稳压)模块,ams1117-3.3,一块可以从5v降到3.3v的稳压芯片
在这里插入图片描述
在这里插入图片描述

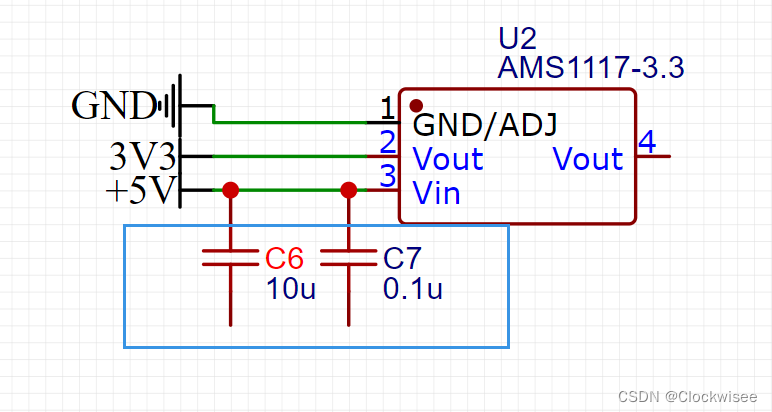

加两个电容保持电压的稳定
在这里插入图片描述

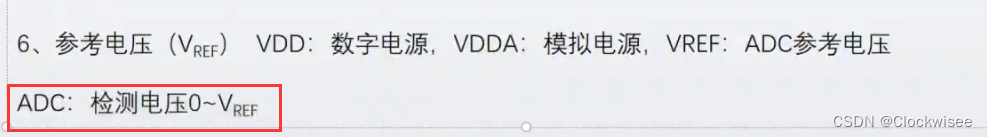

ADC的作用以及外设电路
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

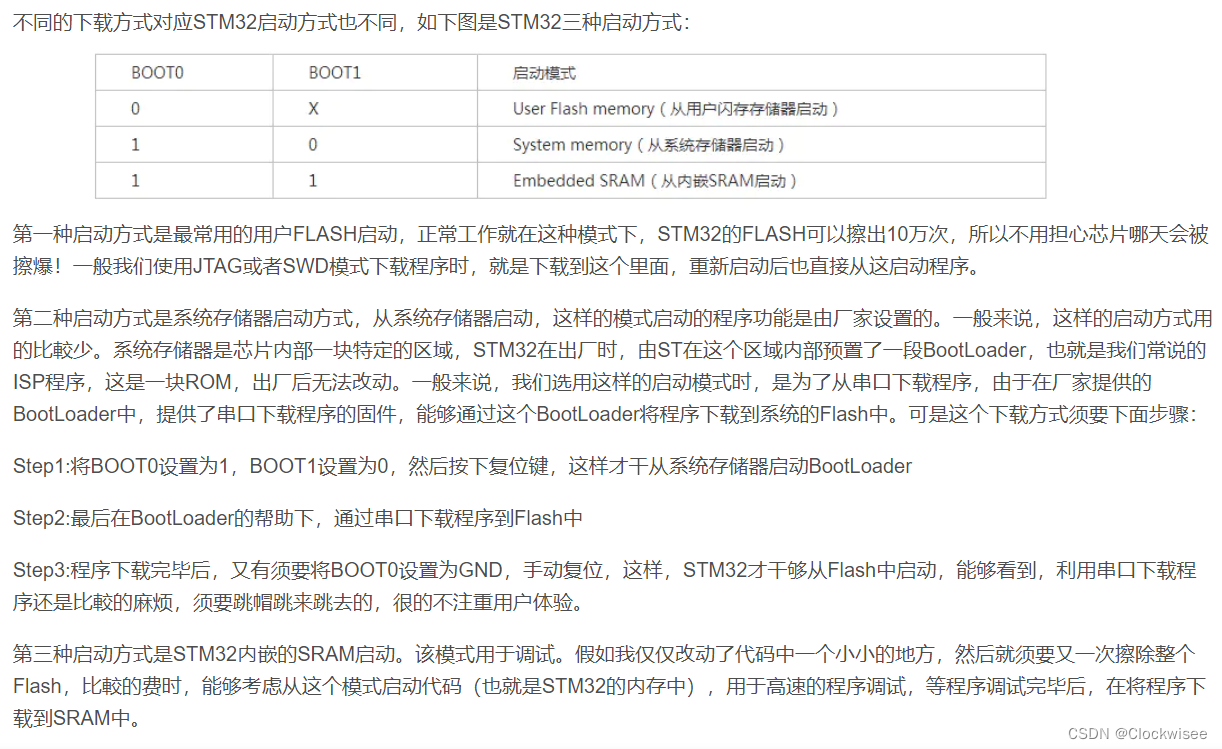

BOOT0 是一个设置启动方式的引脚,(内置BOOT1、 BOOT0,flash启动 )接下拉电阻,下拉电阻作用是:限流,防止直接接地,电流过大把引脚击穿。
在这里插入图片描述
在这里插入图片描述

特殊引脚基本画完
在这里插入图片描述

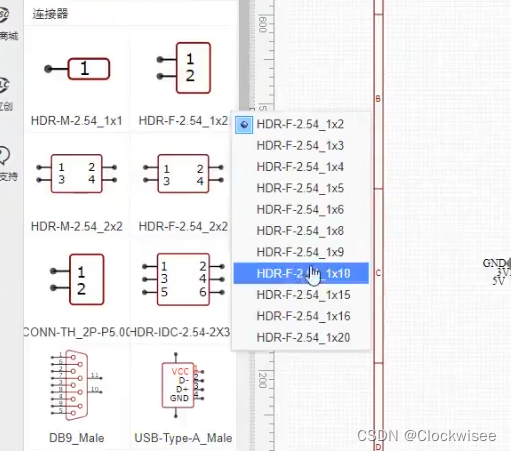

排针引出引脚
在这里插入图片描述
在这里插入图片描述
上图表示位 左边是 排针,右边是 排母

左边引脚左边连,右边引脚右边连,这样会好一点,不必PA,PB…一种连接在一起 ,为了PCB方便布线

按住N键可以设置网络标签,后面数字还会自动递进,太香了!!!(PA0,PA1…)

X 水平翻转 Y垂直翻转

Tab可以在为放置时候切换属性

IO引脚画完之后,再画一下VCC和GND

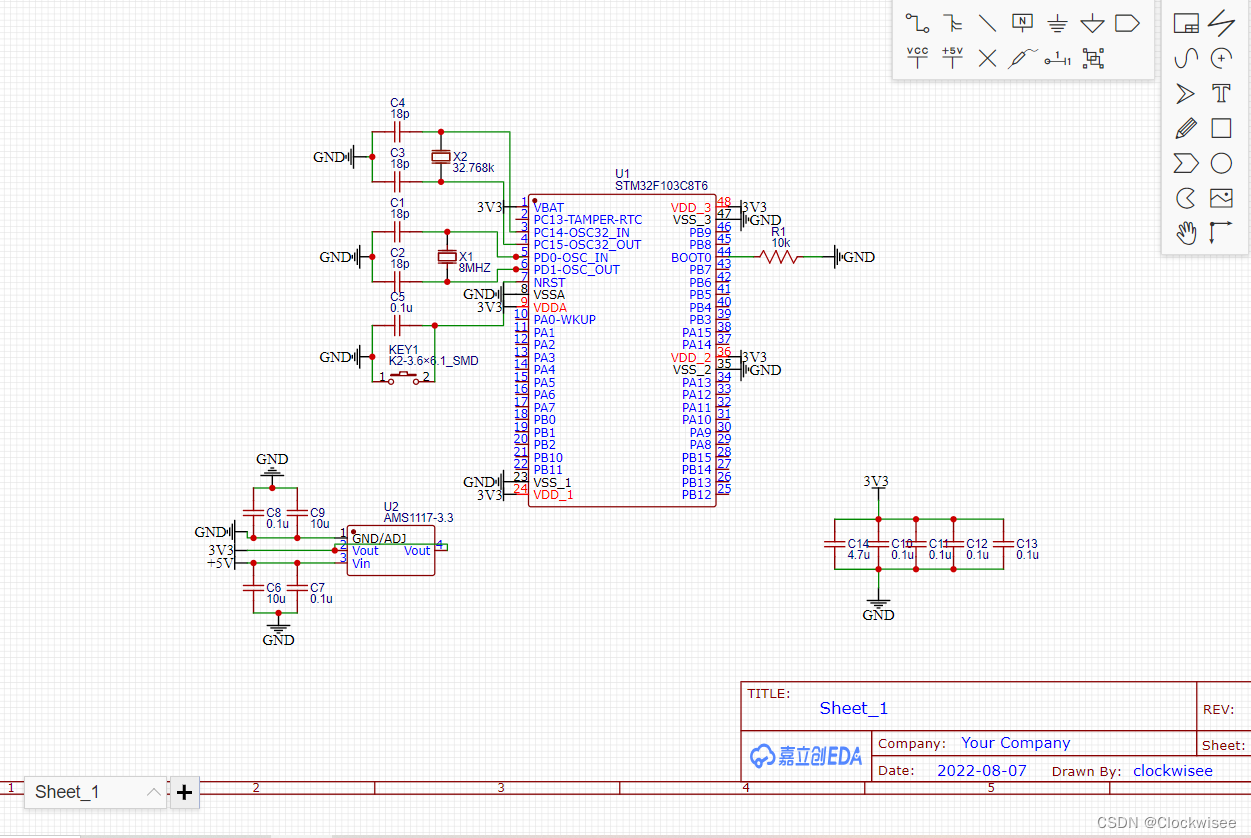

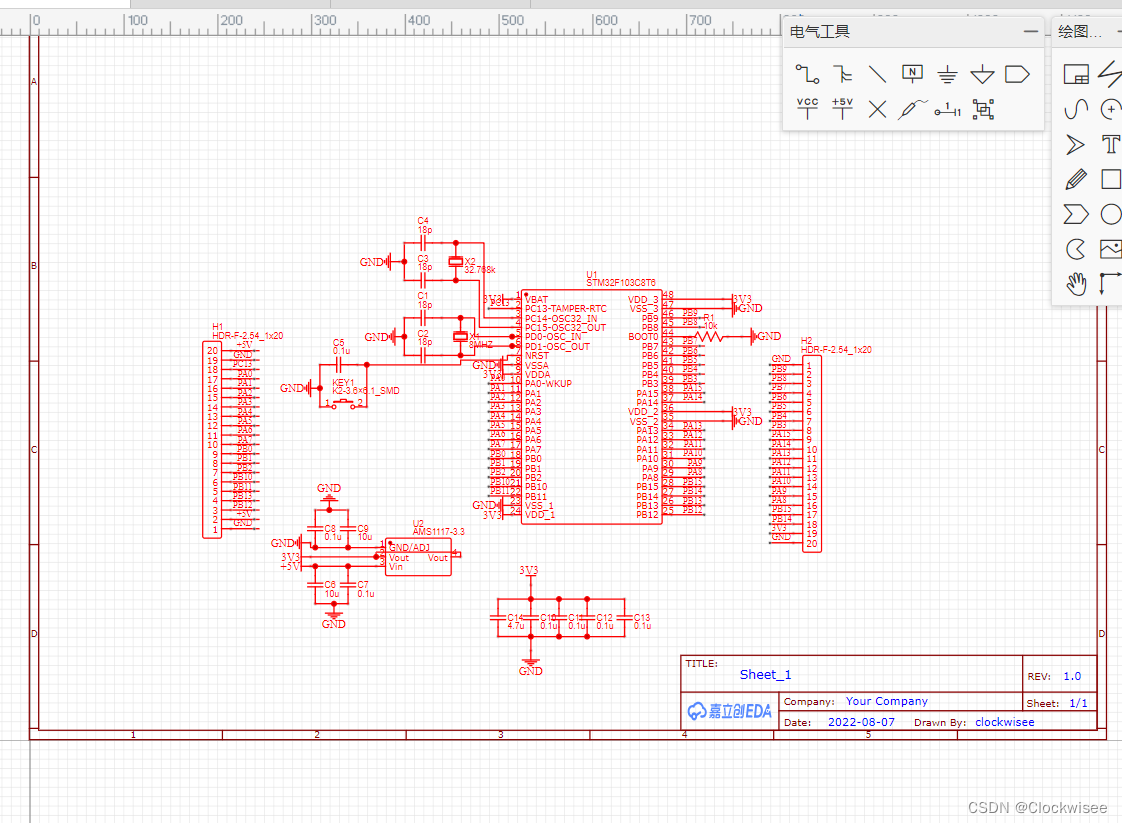

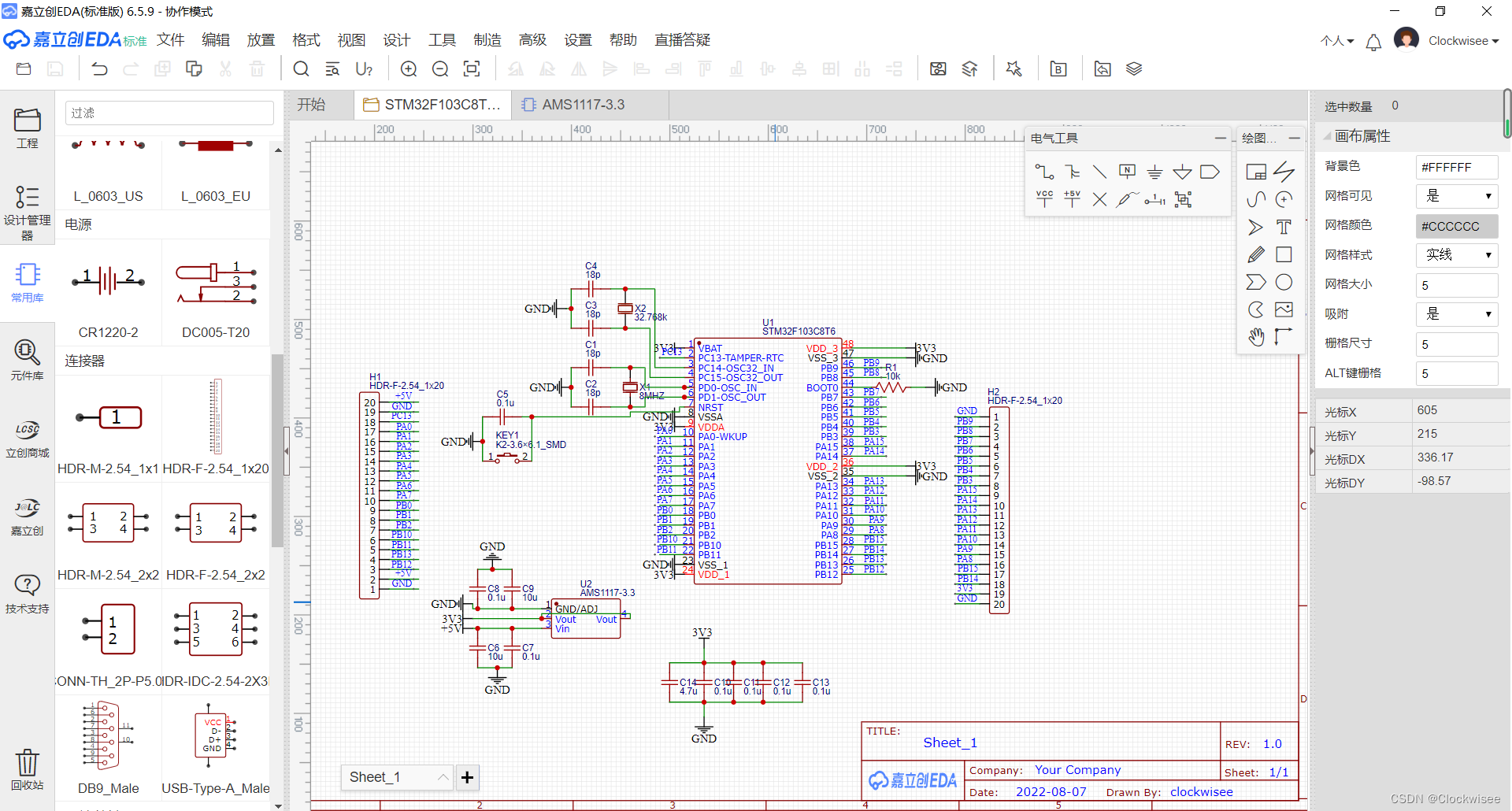

跟着步骤,原理图就画完了
在这里插入图片描述

(二)PCB绘制

下面就画PCB了
在这里插入图片描述
在这里插入图片描述

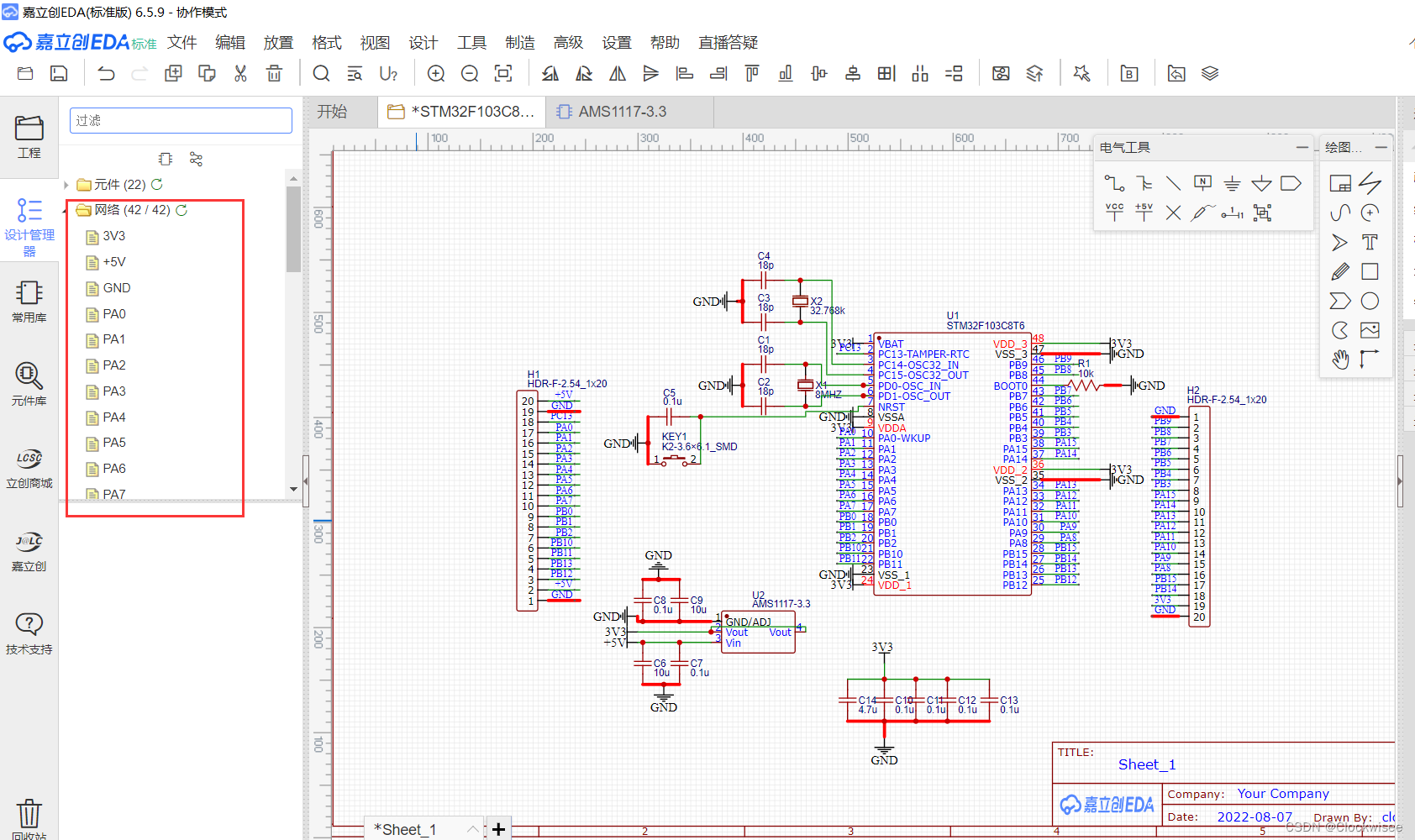

设计管理器中检查网络标号
在这里插入图片描述

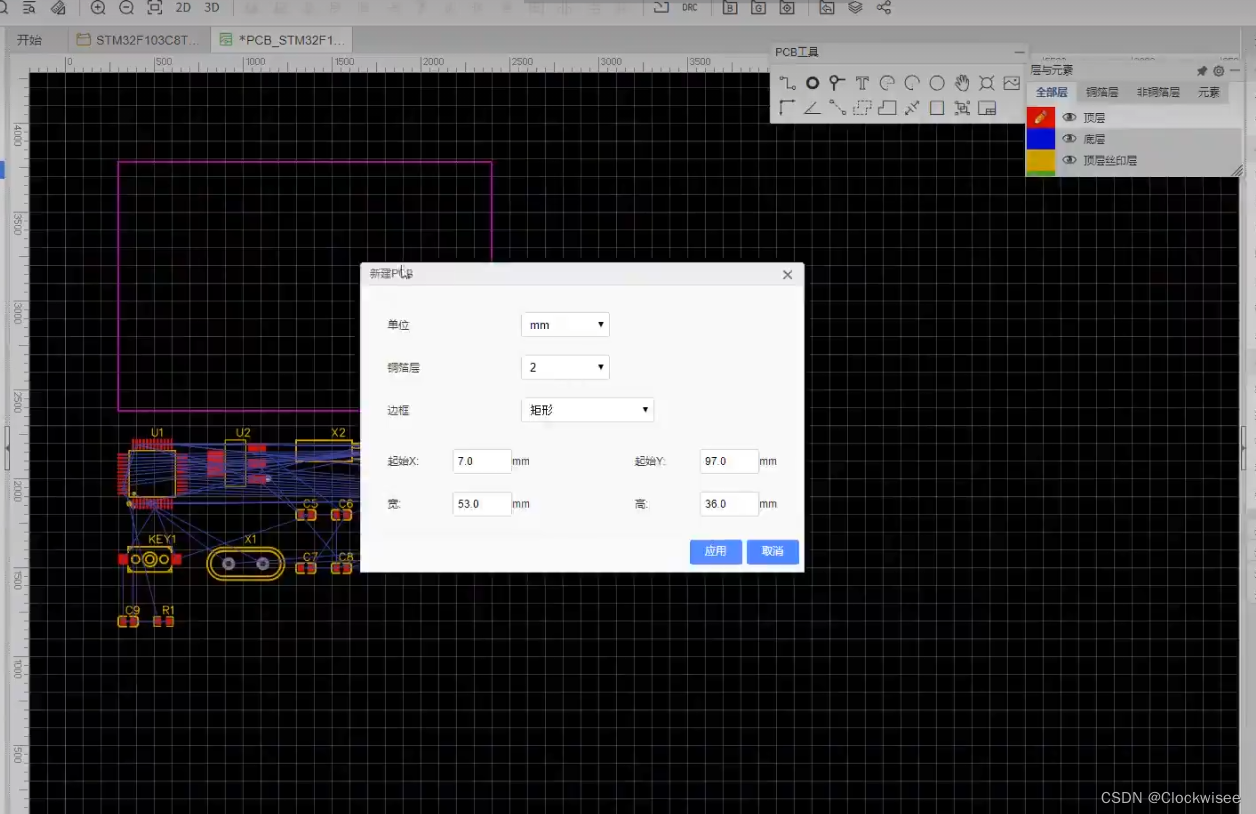

然后,点那个小图标转换成PCB,长、宽、高先默认,不必管它
在这里插入图片描述
在这里插入图片描述

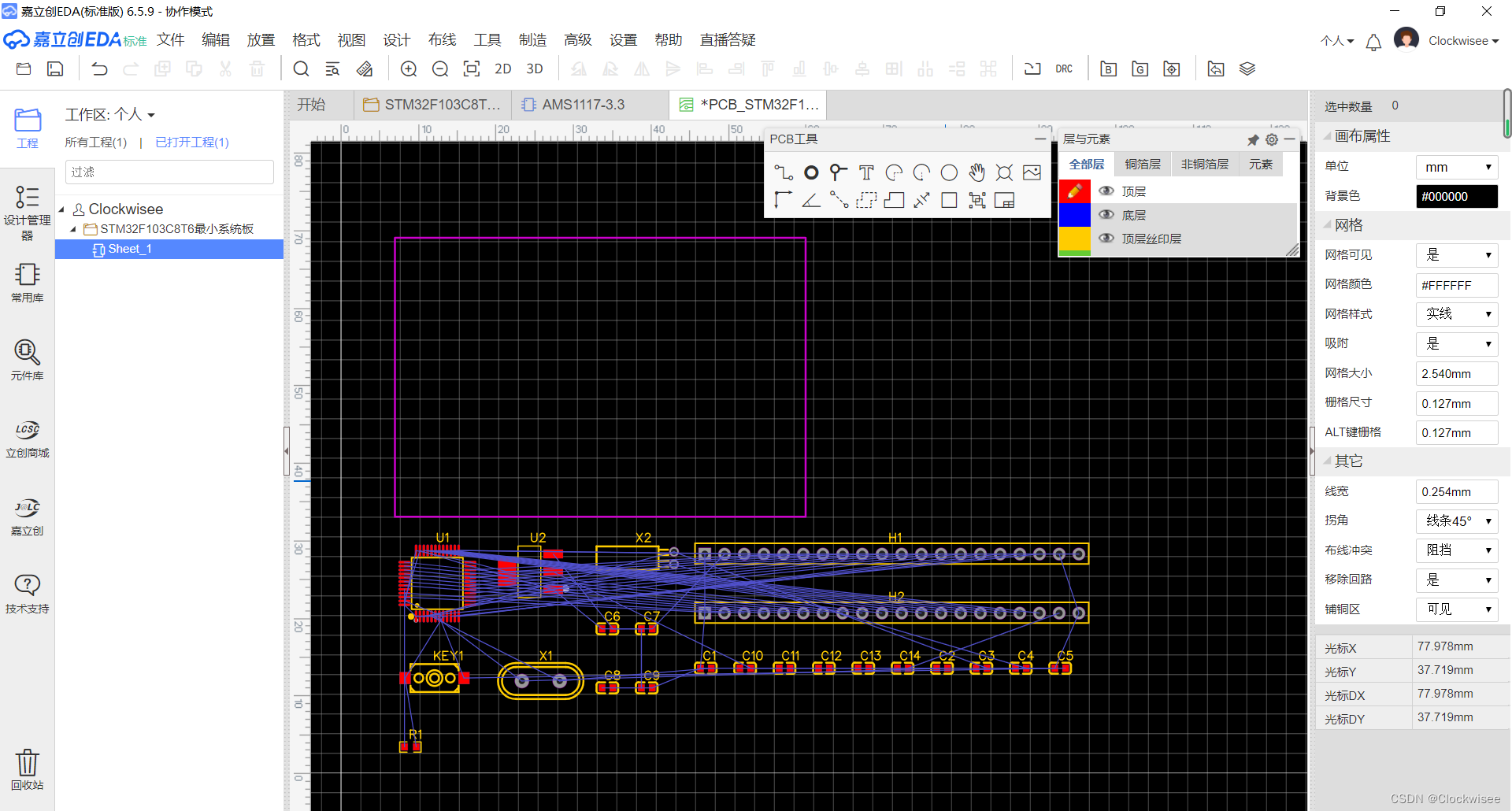

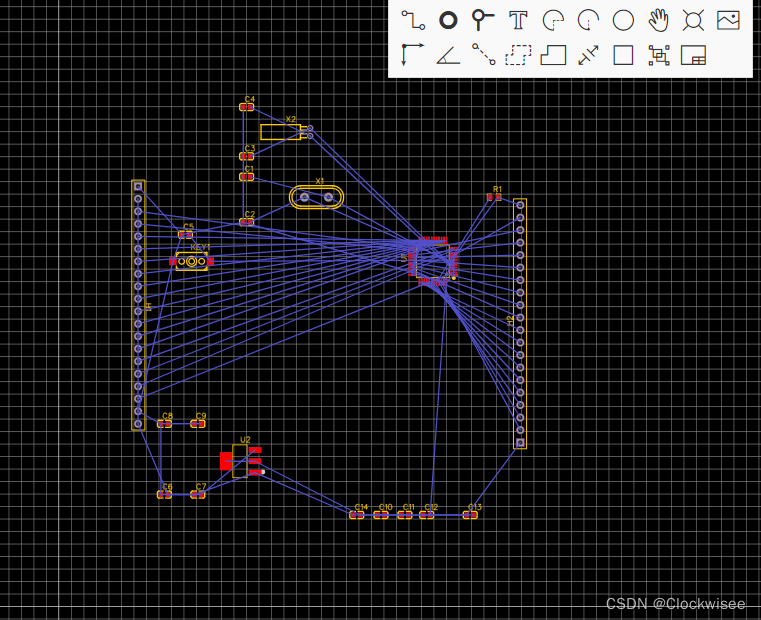

先按Delete删掉,然后开始布局,点住鼠标,所涉及的连线就会常亮,这里立创eda有一个布局传递,用之前要将PCB保存一下
在这里插入图片描述

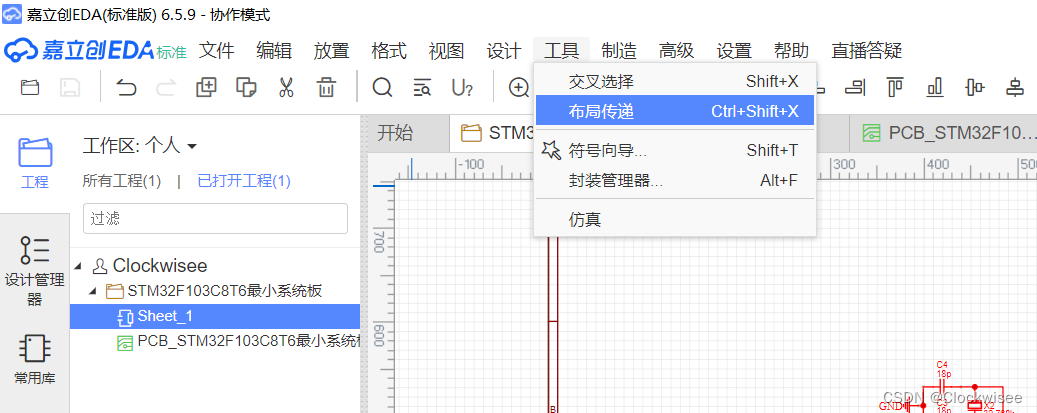

框选全部----布局传递(布局传递不行,就保存,工程刷新一下列表)
在这里插入图片描述
在这里插入图片描述

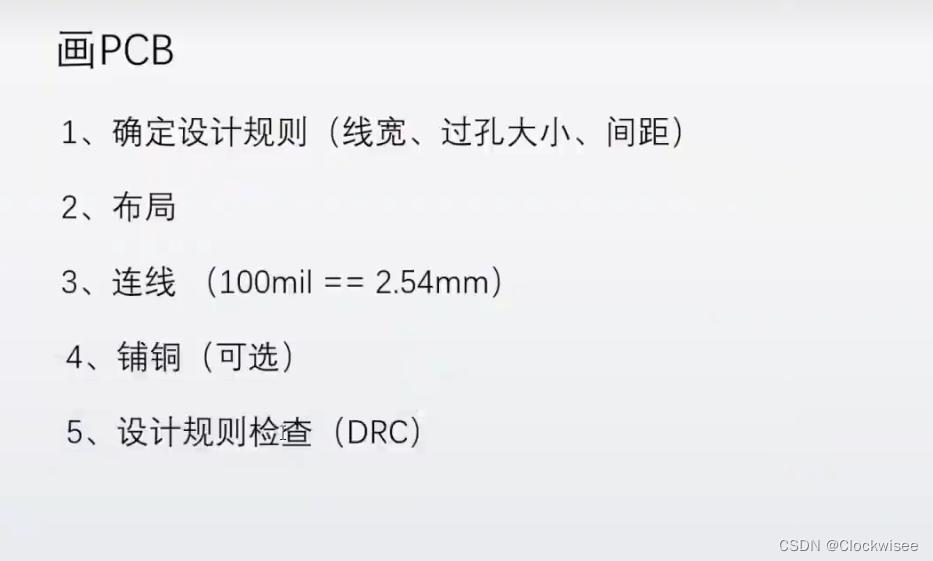

这里介绍一下层的概念,首先PCB是有很多层叠在一起的,我们现在画的这个是两层板,它顶层和底层都可以走线,一般默认都是顶层,顶层的快捷键是t(top)

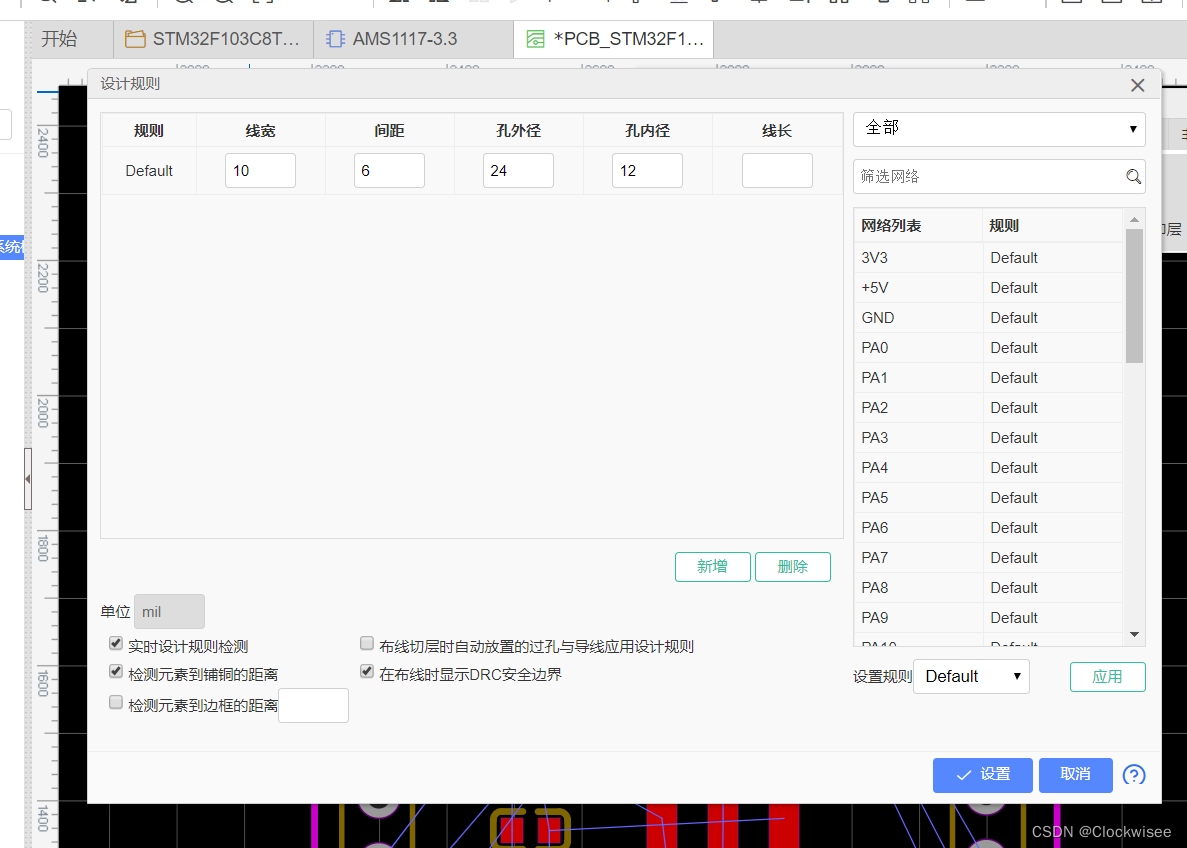

设计规则

在这里插入图片描述
晶振越靠近引脚越好,为了防止干扰

PCB一个器件的布线不要交叉

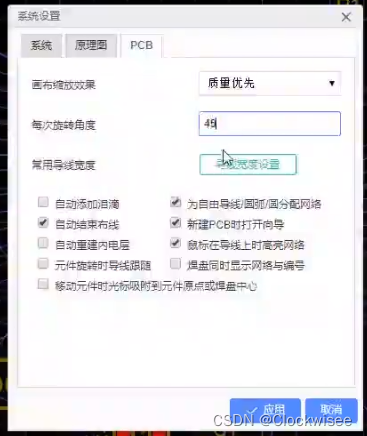

这里可以改变旋转角度,可以改成45°
在这里插入图片描述
在这里插入图片描述

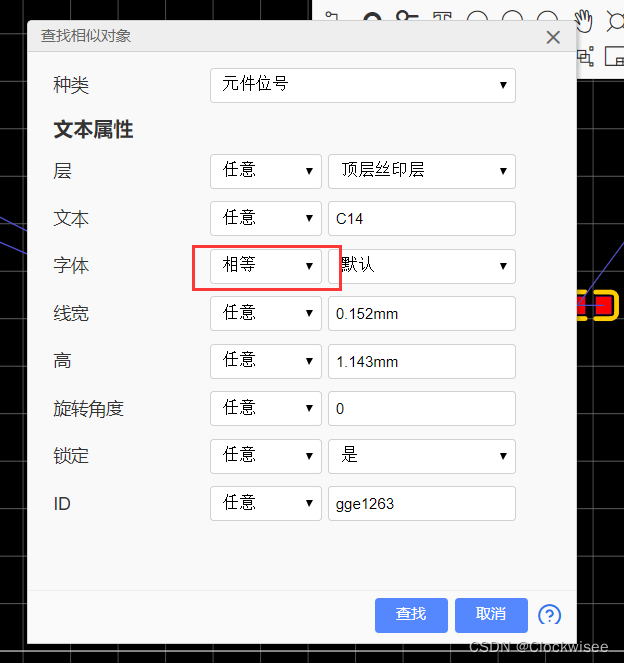

还可以右键,查找相似对象,把字体删掉,方便布局
在这里插入图片描述

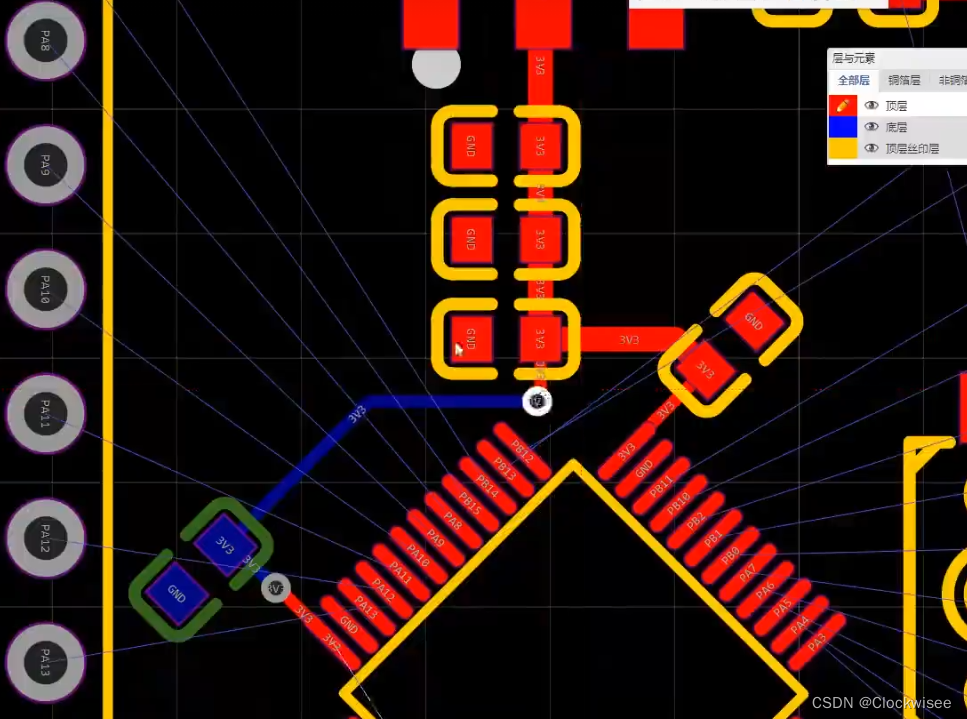

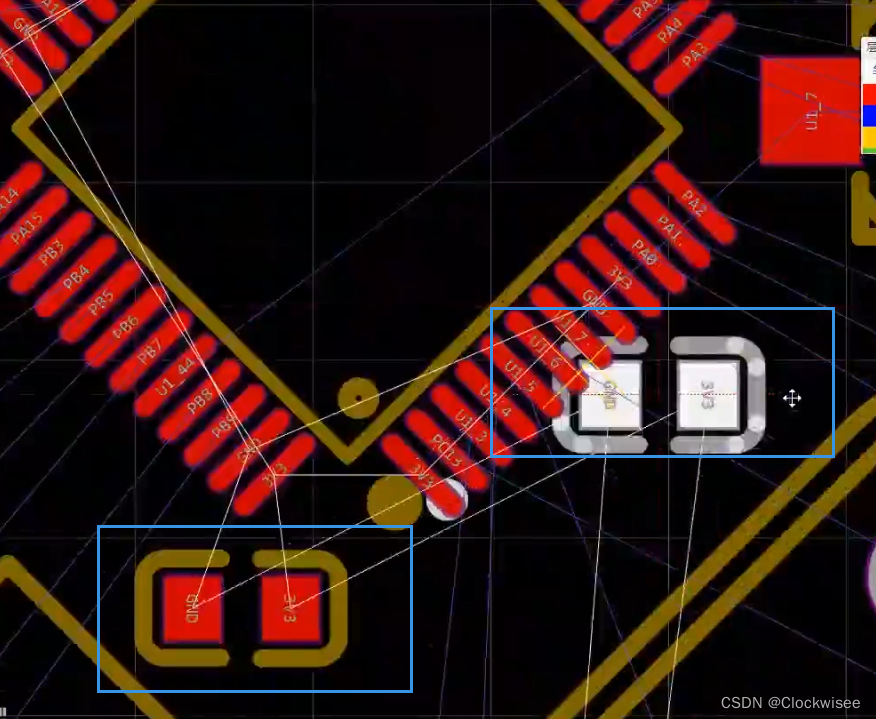

下面的连接VDD的五个电容,靠近引脚放置
在这里插入图片描述
这里也可以修改角度
在这里插入图片描述
布局传递的话,在PCB上选中器件,原理图上同样被选中。

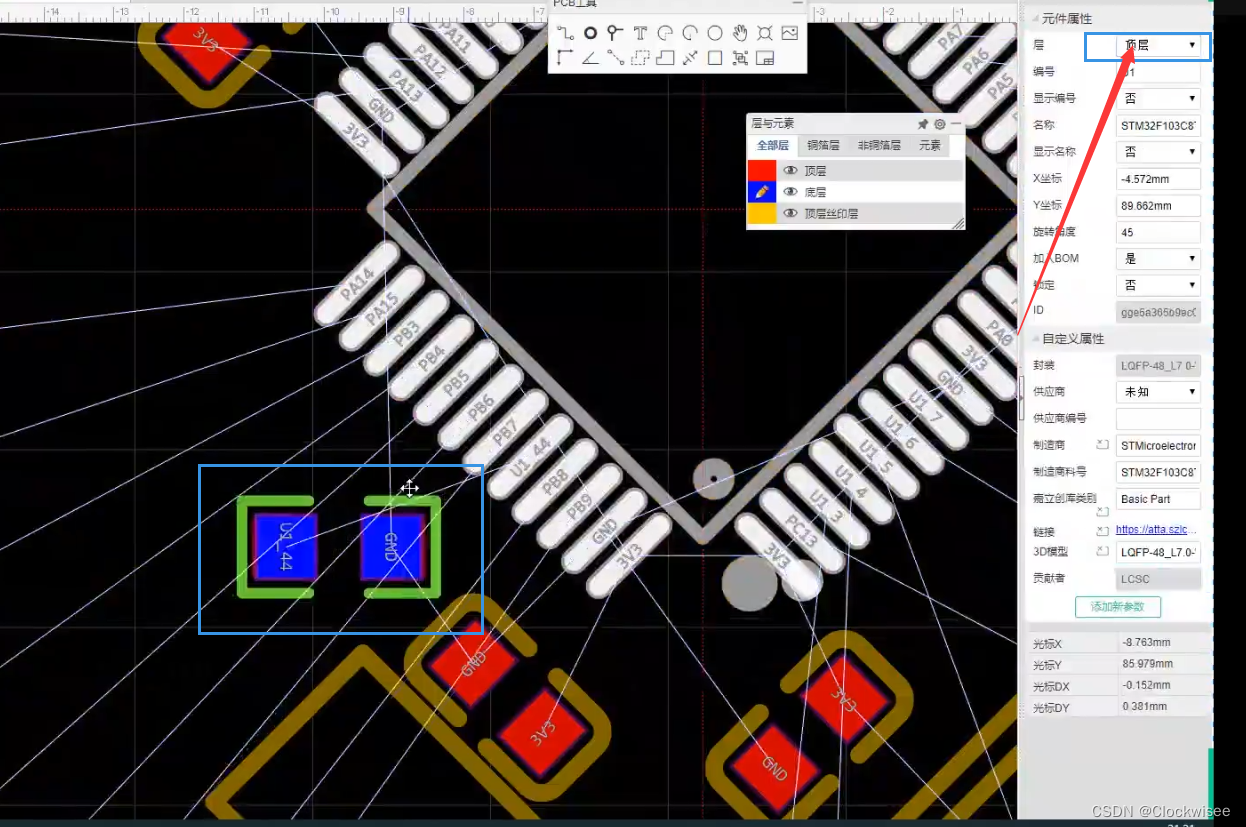

另外,防止元器件的连线出不来,把这个电容放到底层
在这里插入图片描述
右边固定属性栏有锁定操作,可以固定芯片

另外,画布属性中,100mil=2.54mm

注意洞洞板之间的间距位100mil,这样排针才能焊接上使用
按下m键,测量孔之间的距离,两排针之间的距离位100mil(2.54mm)的整数倍

布局完成,下面开始连线(信号线不建议直角或者锐角走线,一般使用钝角走线,电源线可以走直角,问题不大

这里要先走电容再走稳压芯片,即+5v,3V3先走电容再接稳压芯片

在这里插入图片描述

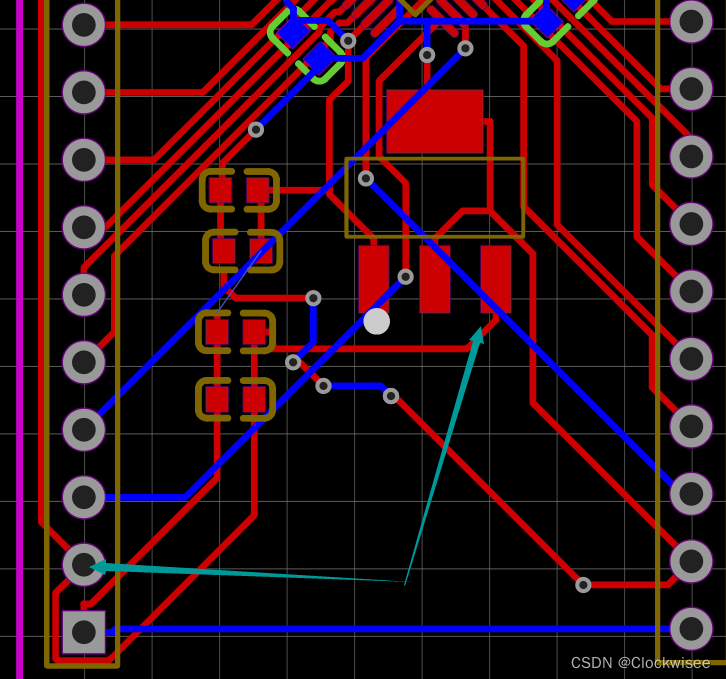

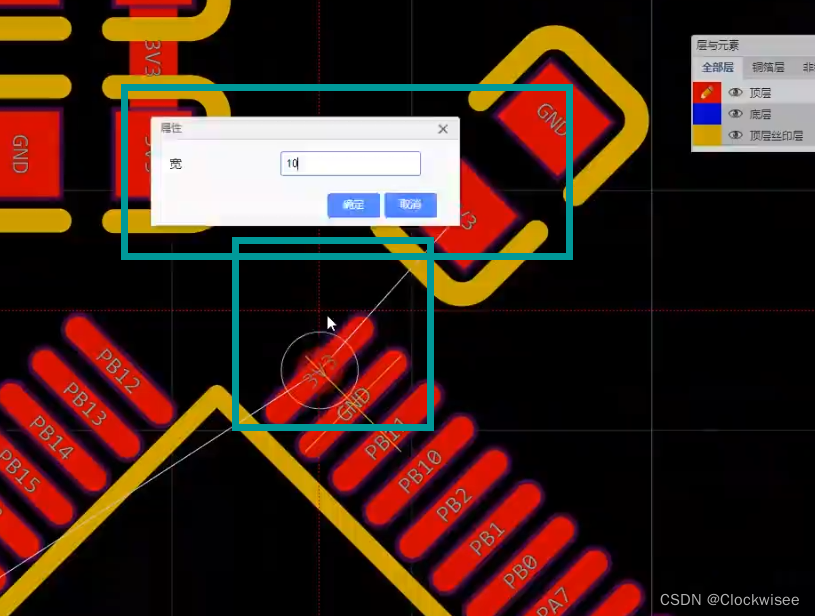

这样连线必须修改 线宽,因为芯片内线粗连不上在这里插入图片描述

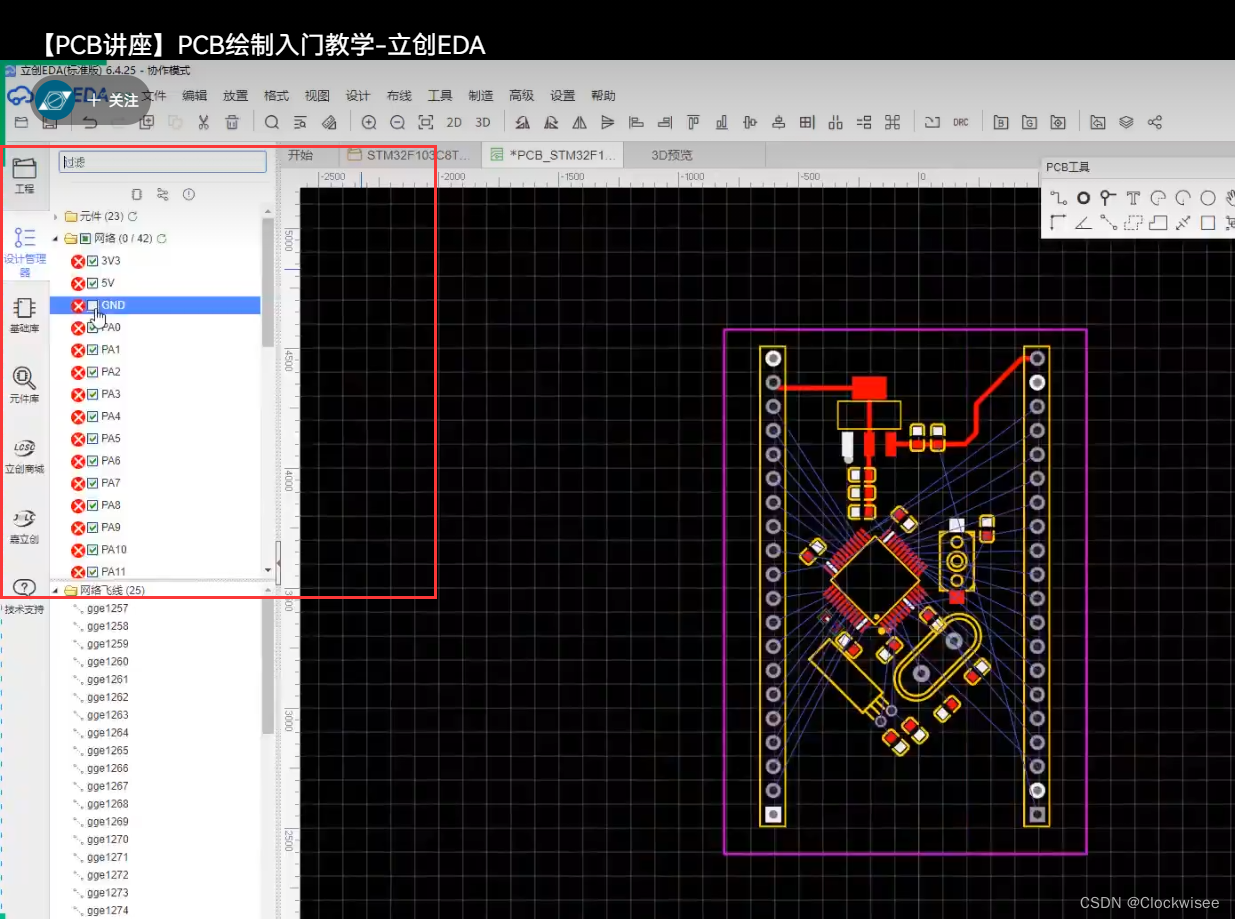

取消GND的走线
在这里插入图片描述

过孔连线,从顶层到底层,鼠标点一下,按B,从底层到顶层按T,鼠标点一下,增加过孔。在这里插入图片描述
排针加上过孔,既可以连底层,又可以连顶层。

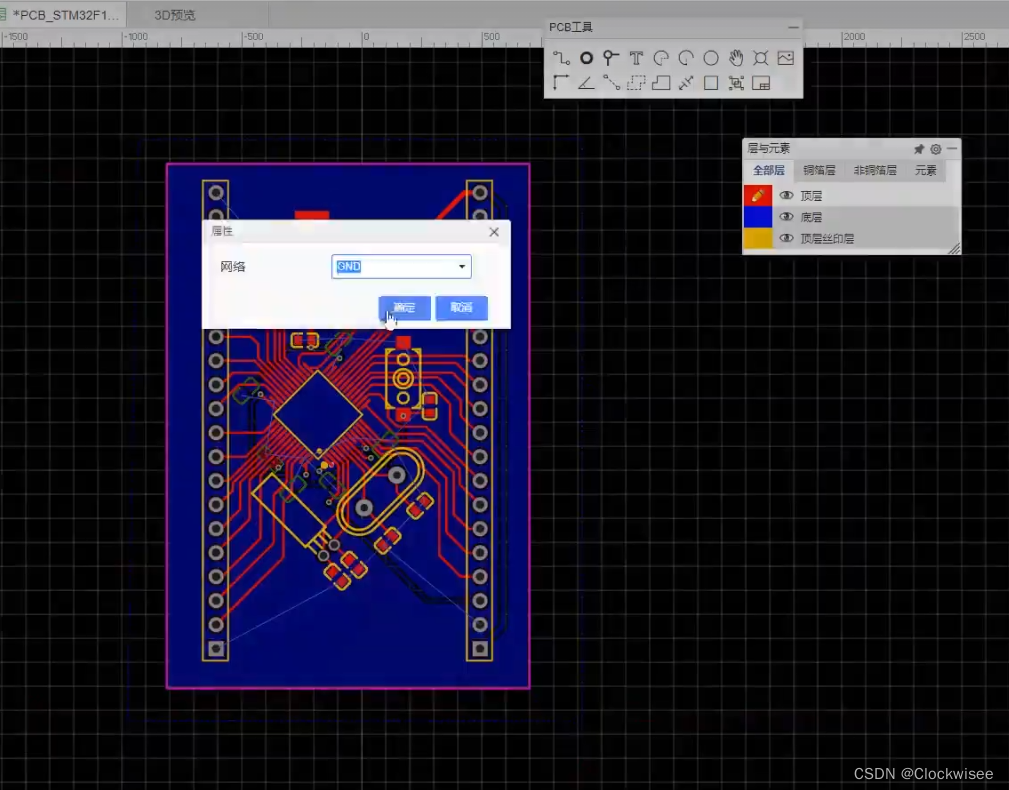

最后铺铜
按快捷键E,选择网络标号GND,框选整个板子,蓝色底层,红色顶层分别铺铜。
在这里插入图片描述

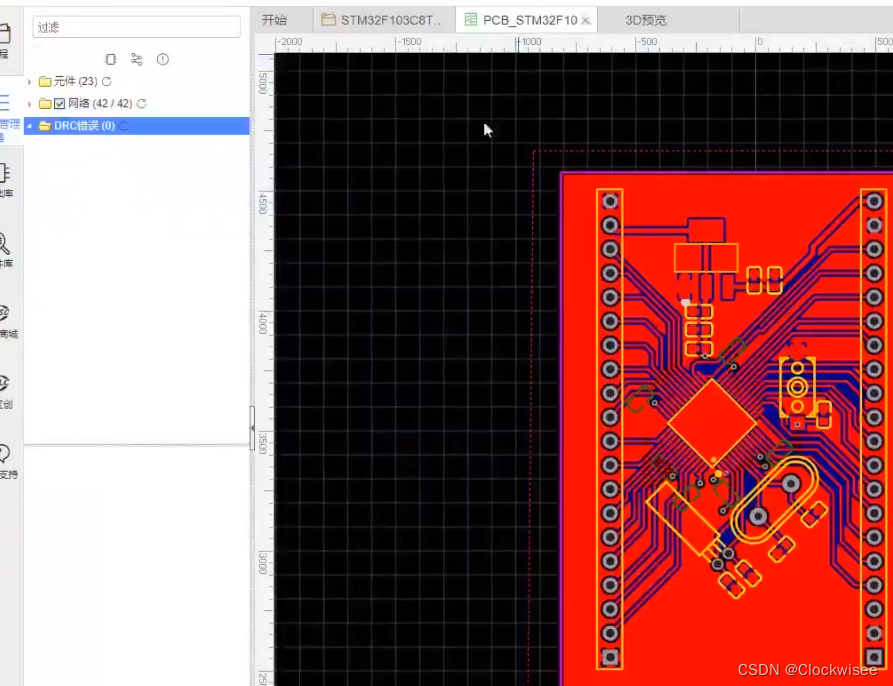

检查DRC在这里插入图片描述

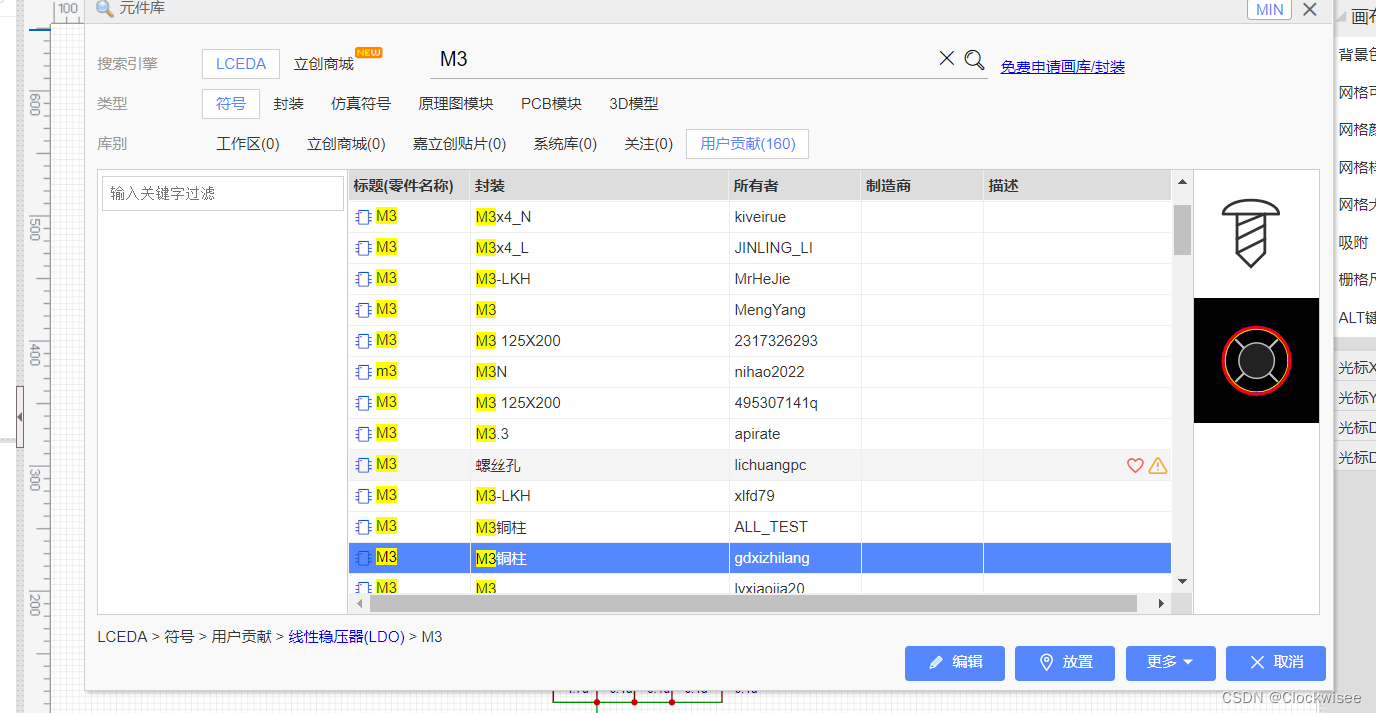

可以加 M3铜柱 加以固定在这里插入图片描述

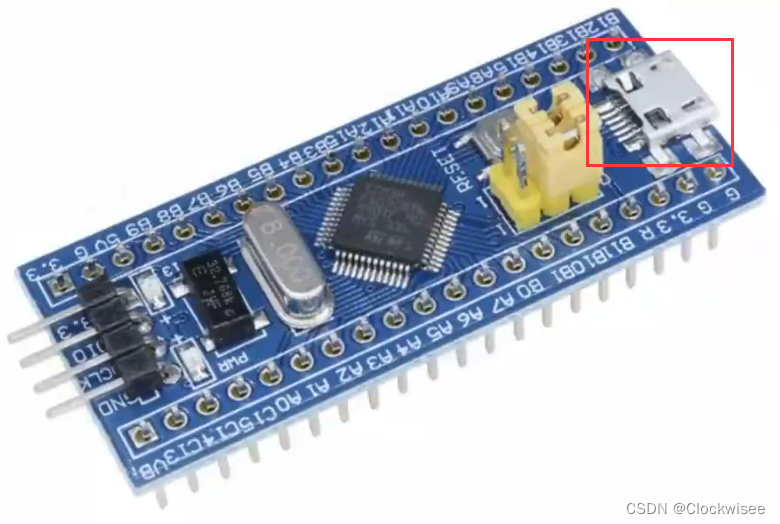

micro usb这里就不画了,也用不着在这里插入图片描述

(我最后有点偷懒了,选择自动连线,自己再修改)

(三)导出文件

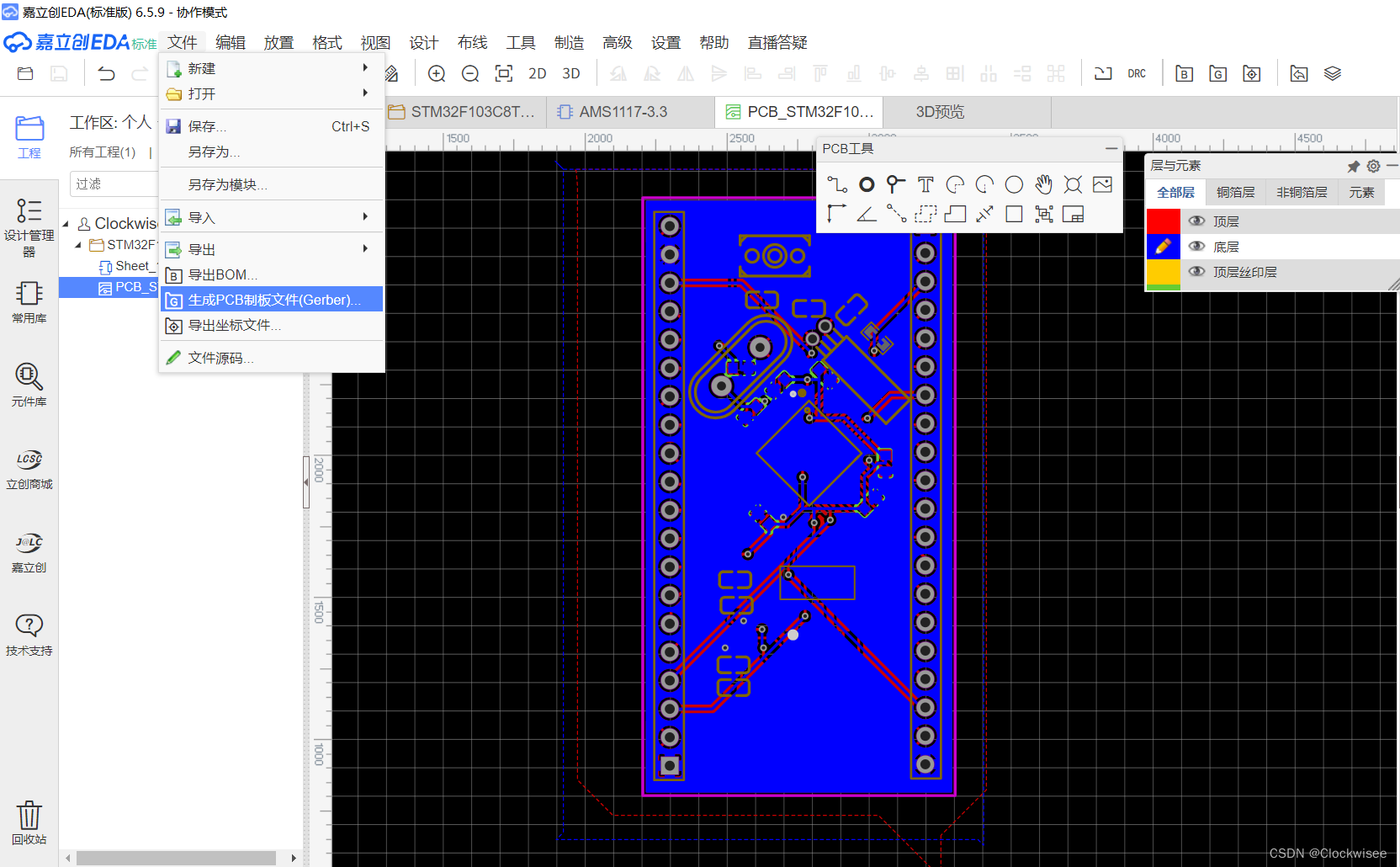

选择文件-----导出
在这里插入图片描述

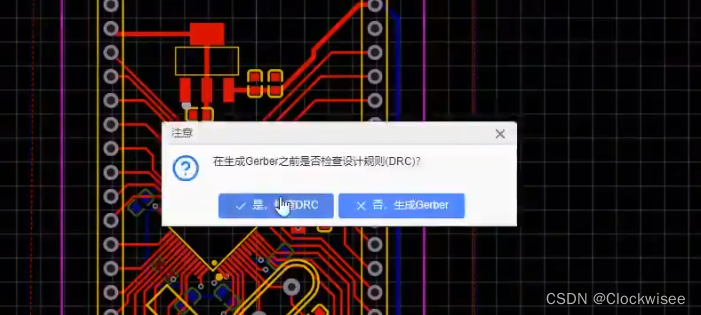

选择Gerber,检查DRC
在这里插入图片描述
暂时保存到 桌面
在这里插入图片描述

(四)下单打板

画一些简单的两层板的话,用立创比较快,如果画四层或者更多,还是建议AD和cadence

第一步
打开嘉立创的下单助手
在这里插入图片描述
第二步

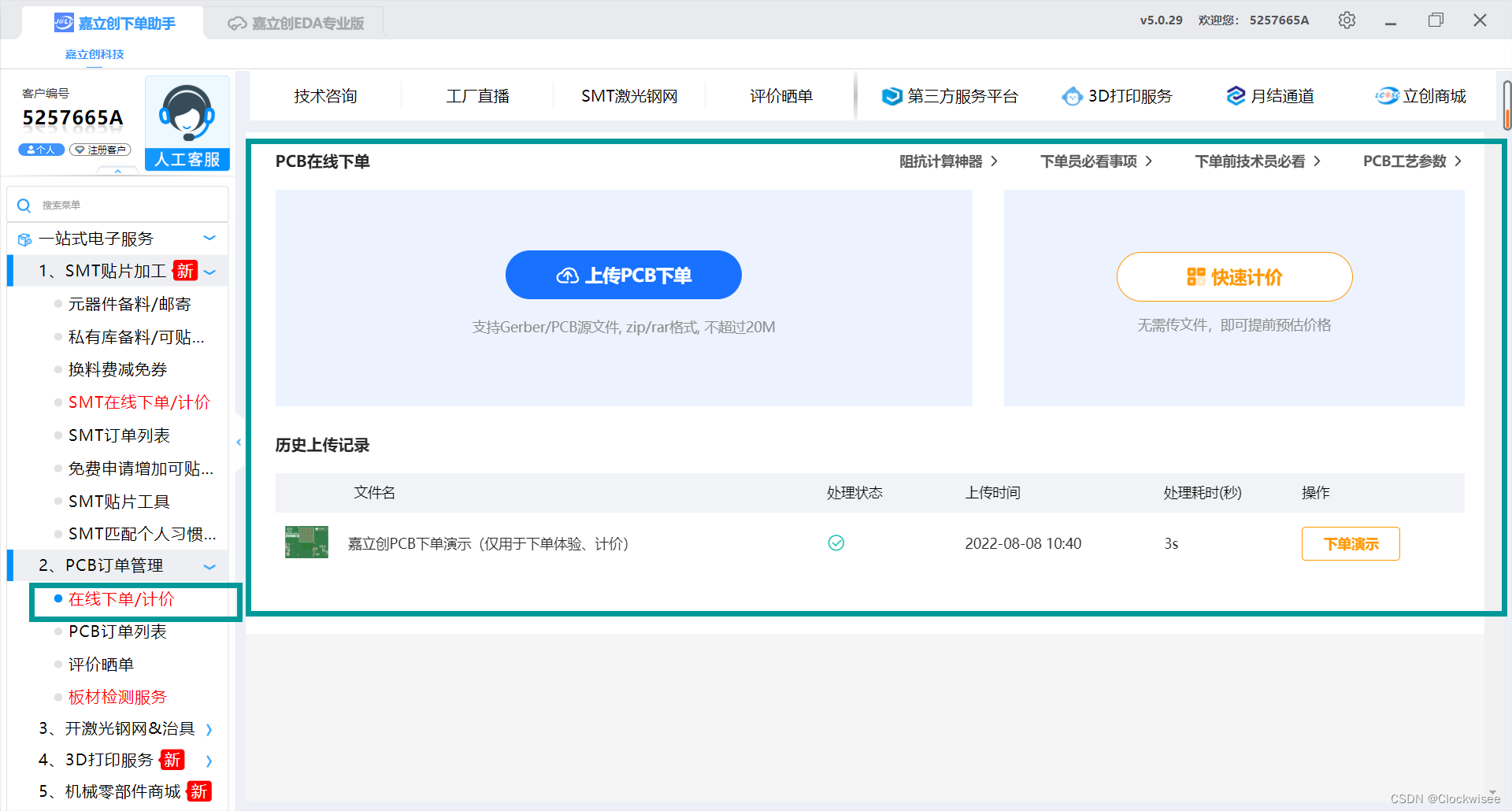

选择 在线下单/计价
在这里插入图片描述

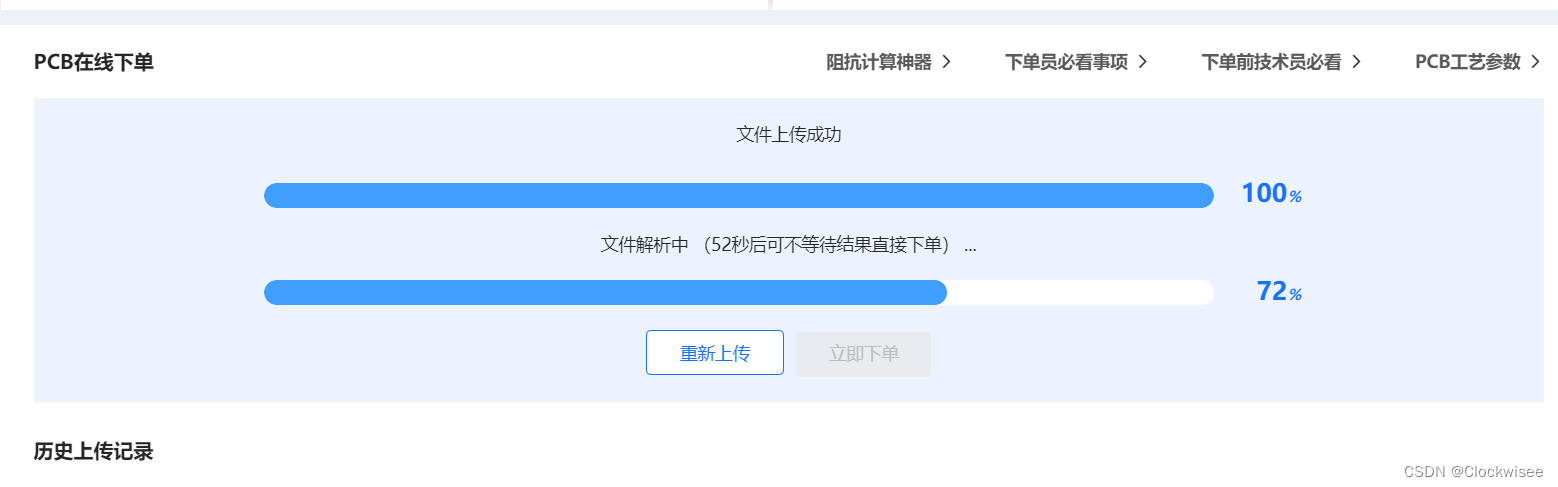

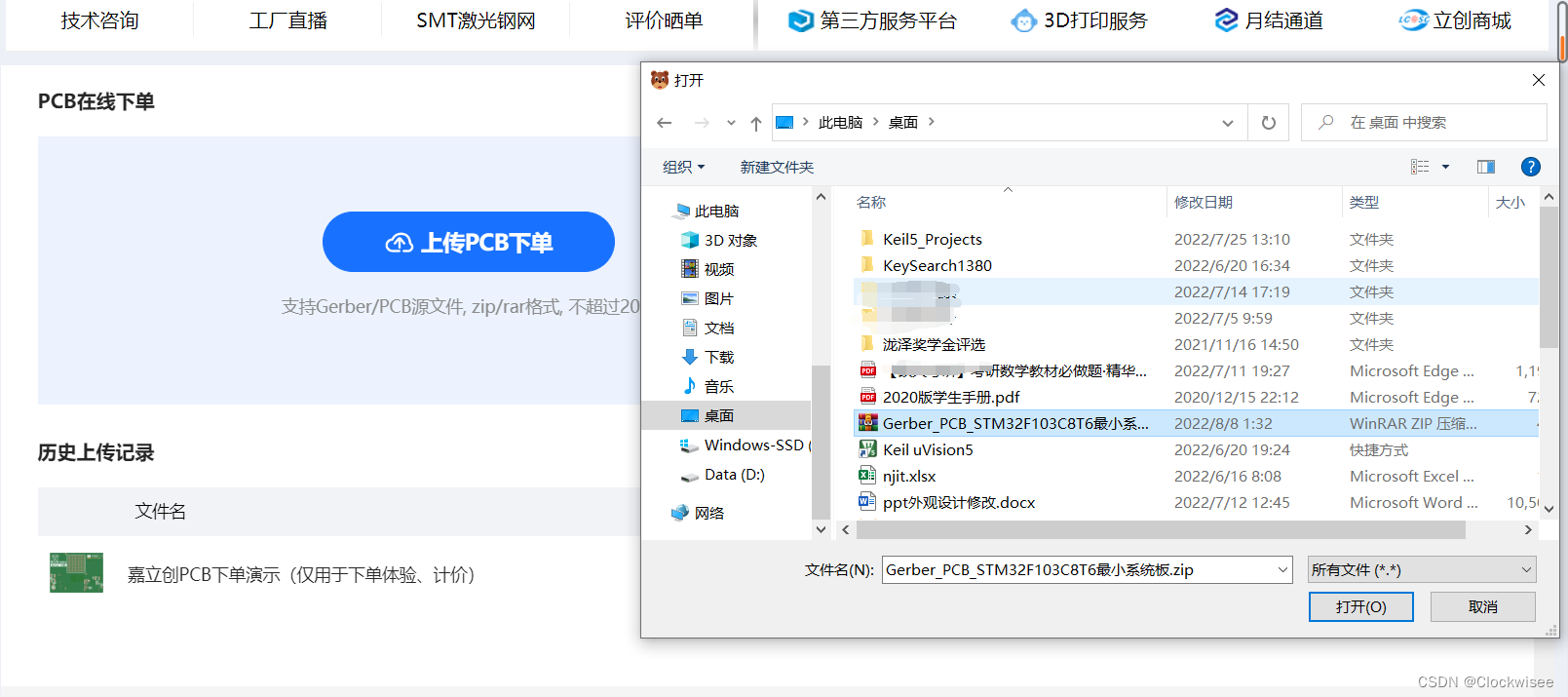

选择刚刚生成的文件
在这里插入图片描述在这里插入图片描述

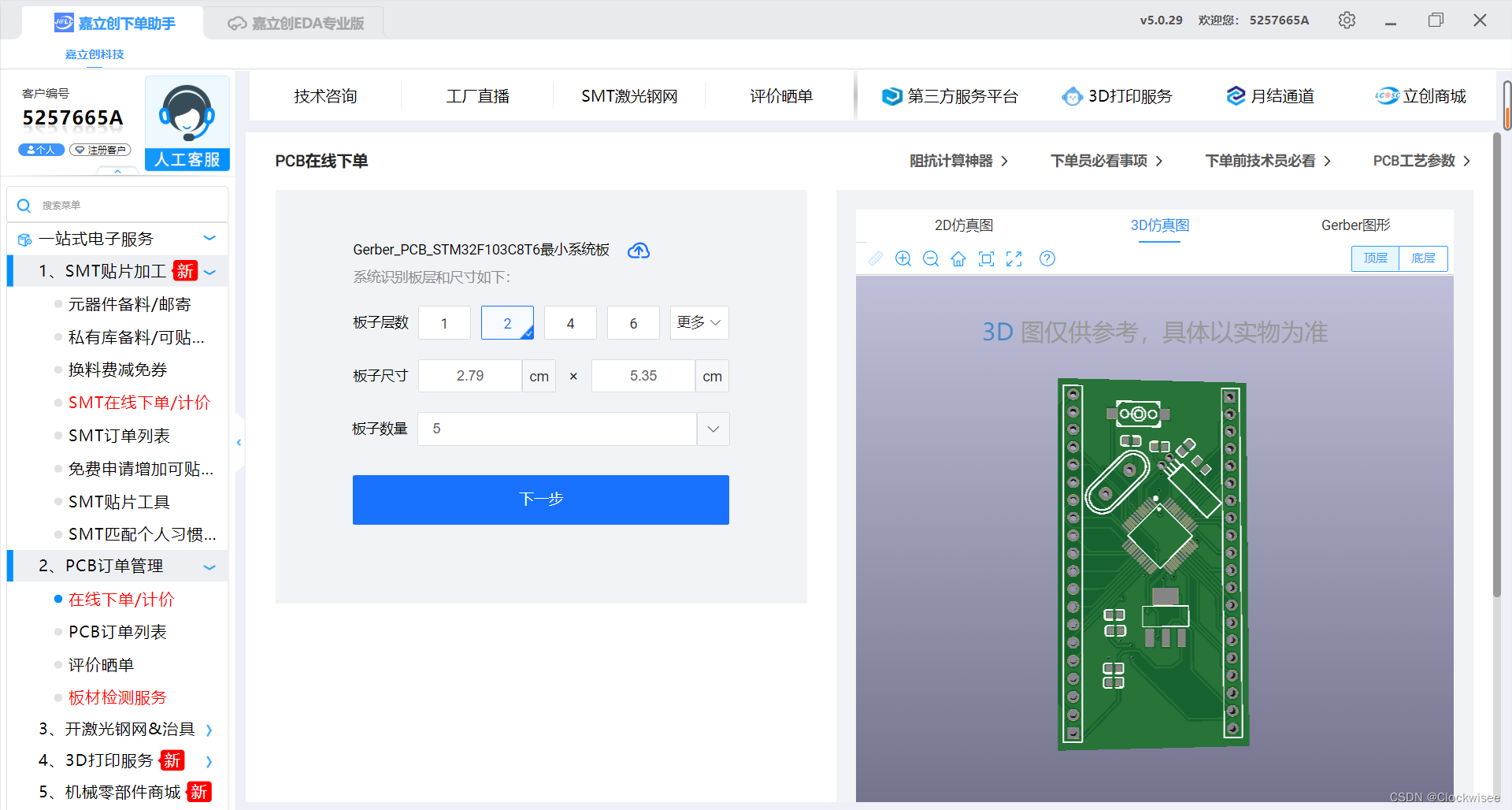

第三步
选择板层、尺寸、数量
在这里插入图片描述
第四步

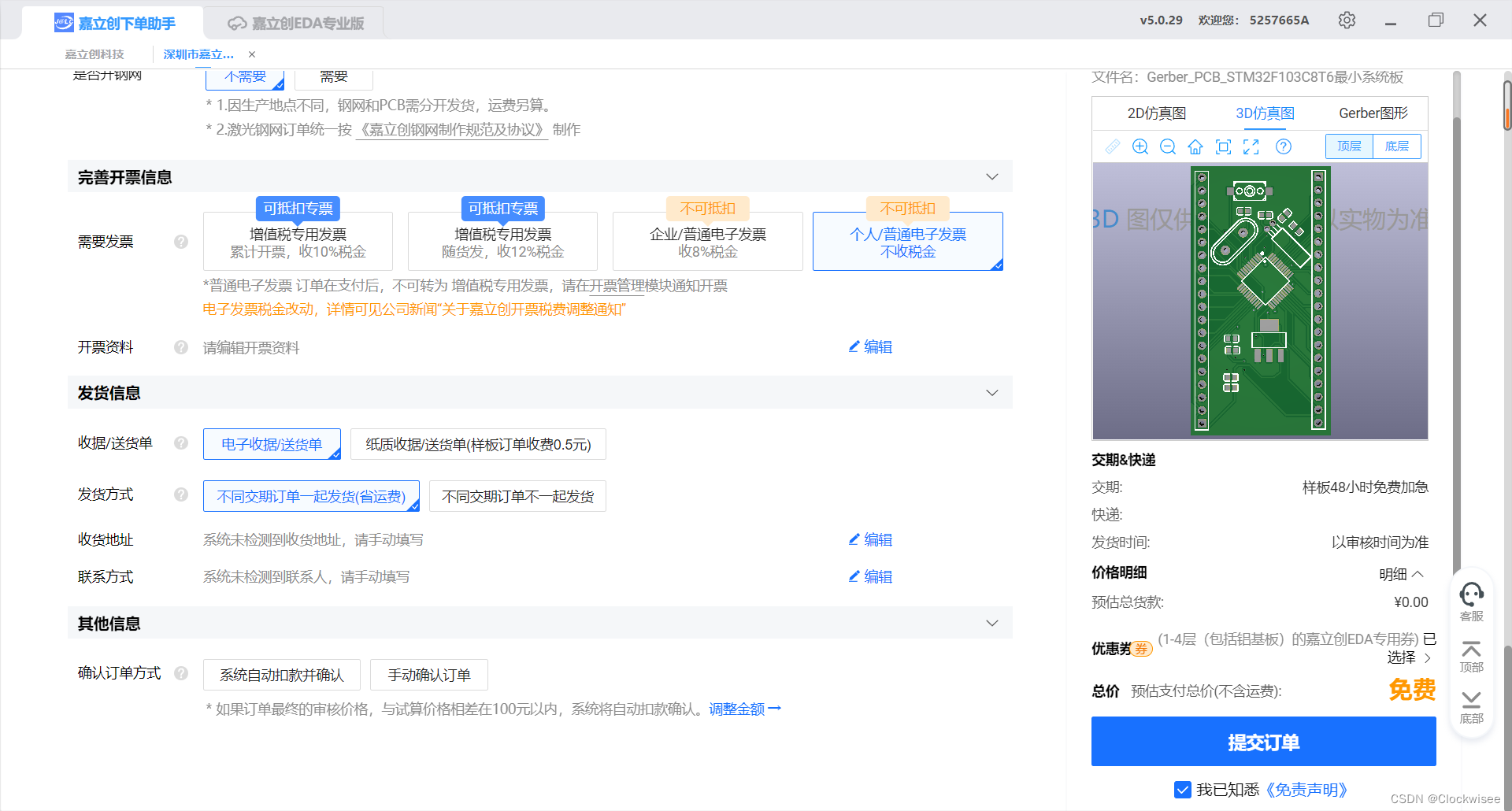

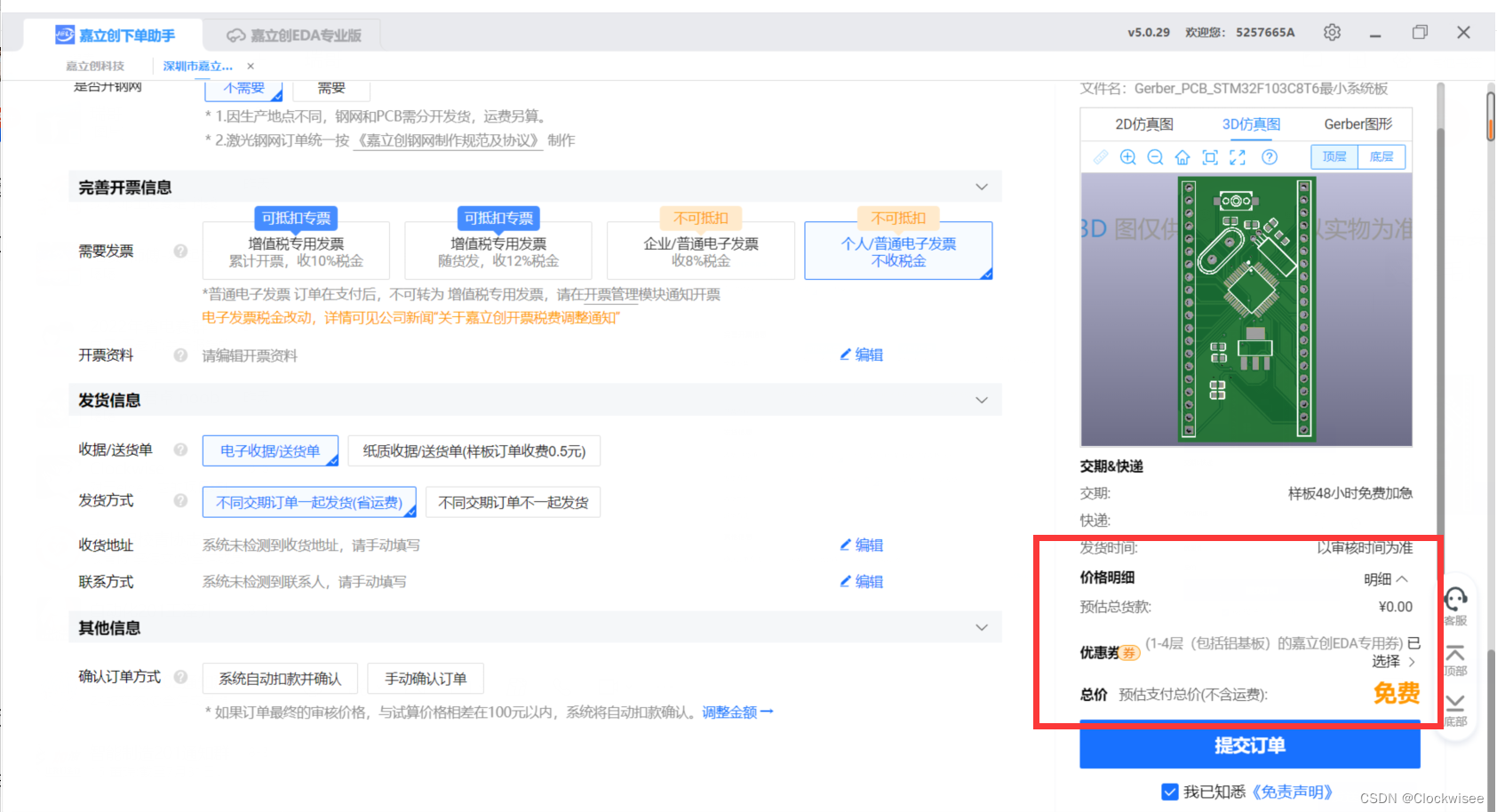

下单 , 这里能不要钱的都别勾选,仔细阅读,一般对于学生都是不需要的,另外嘉立创现在1-4层板每月提供两次免费打板的机会(是要领取优惠券的),还不快来薅羊毛!

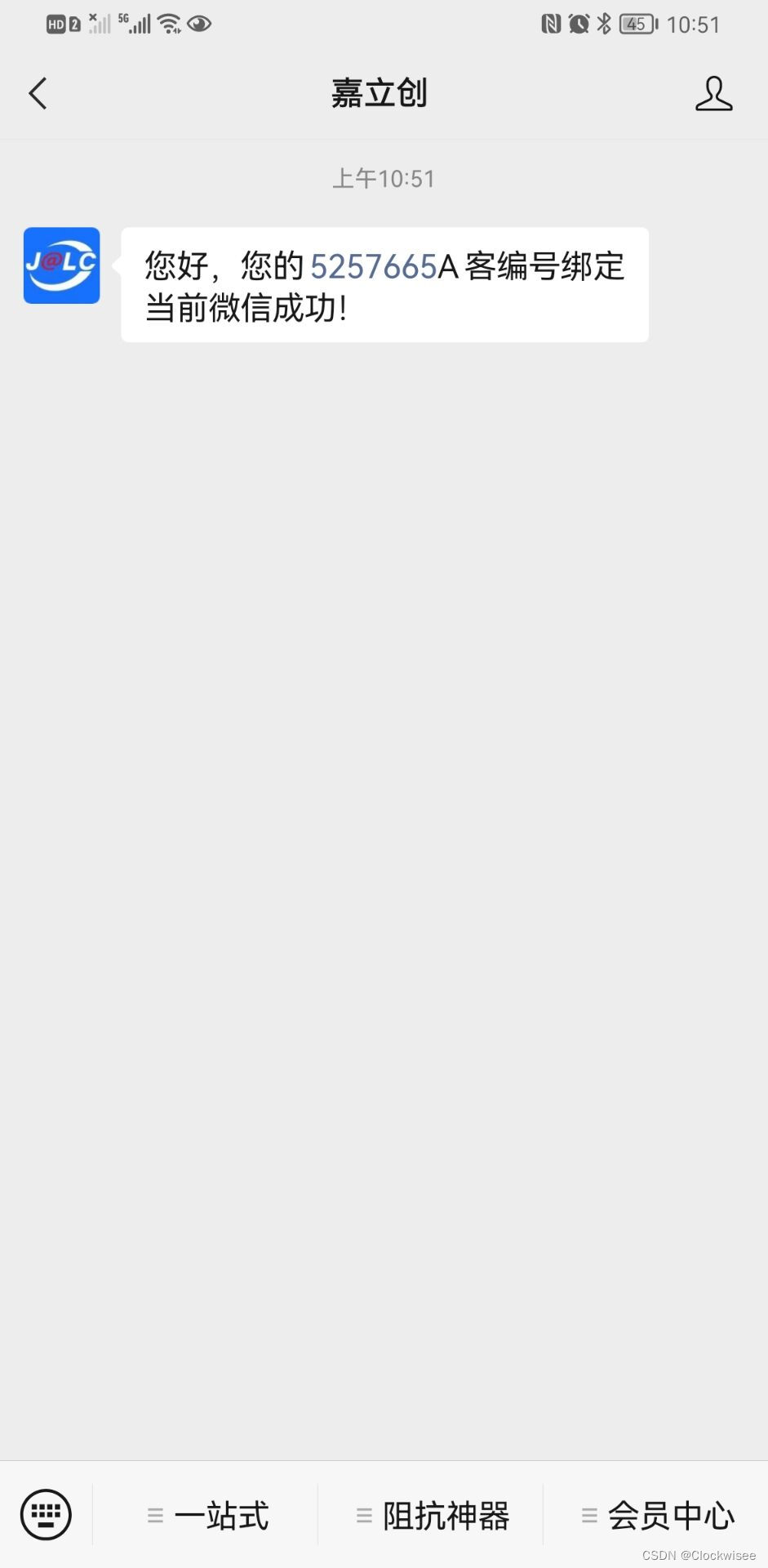

在这里插入图片描述这里新手一开始会跳出绑定 官方公众号微信,不绑定无法使用优惠券
在这里插入图片描述
这里需要自己找一下
在这里插入图片描述
好了,到这就差不多结束了

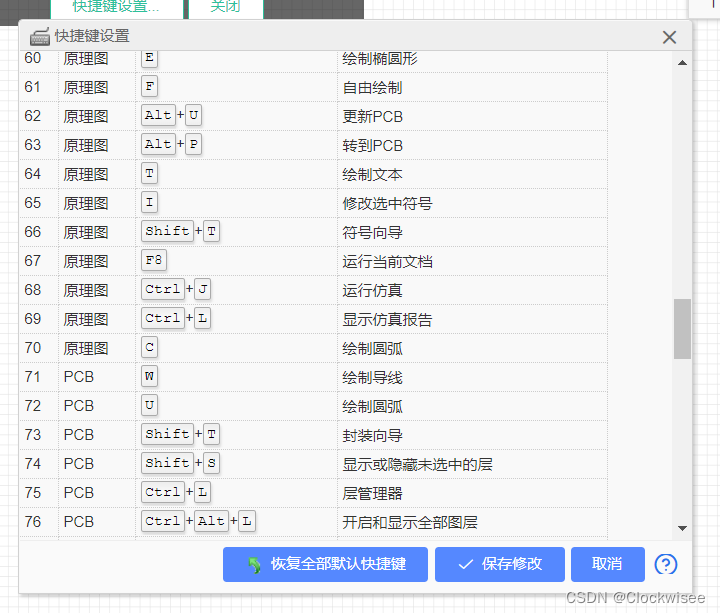

三、快捷键

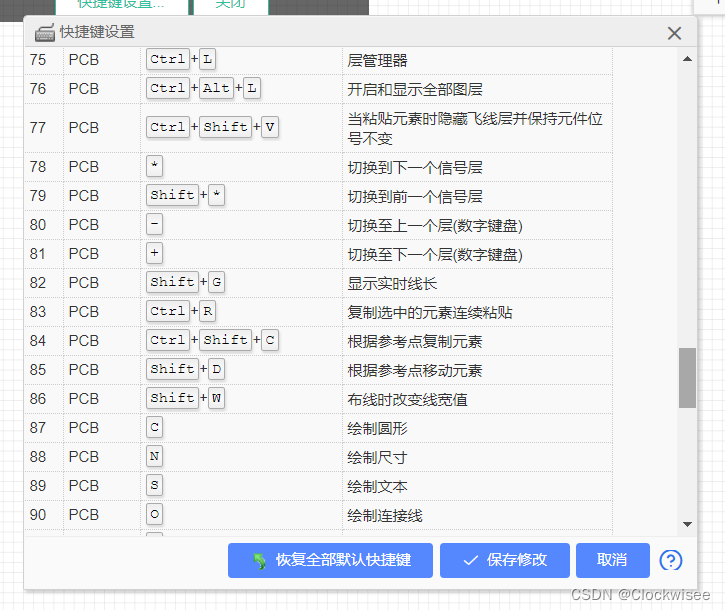

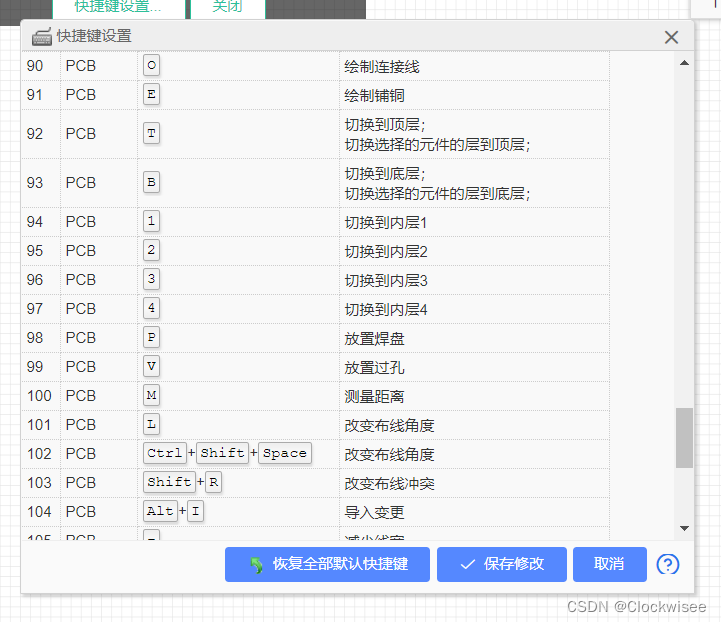

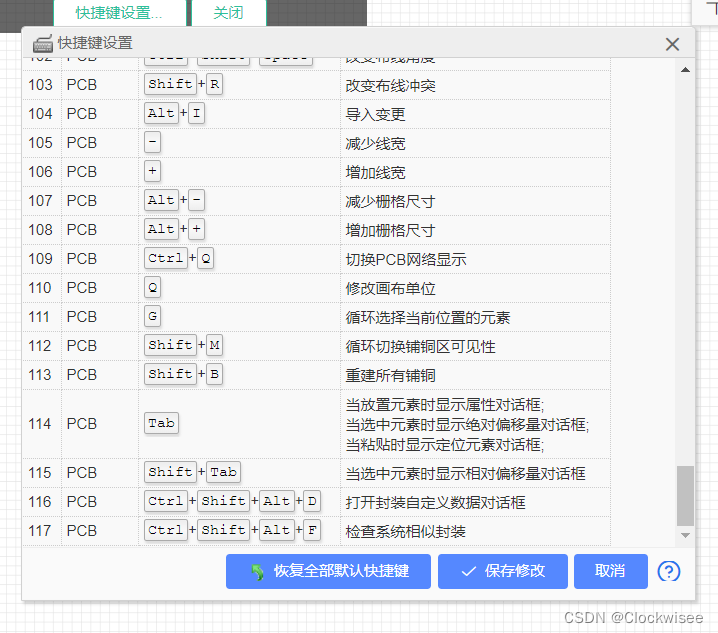

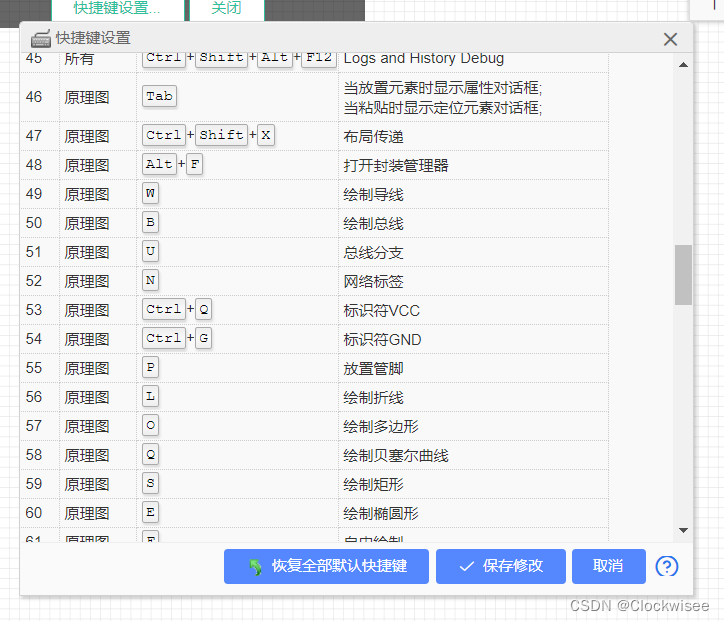

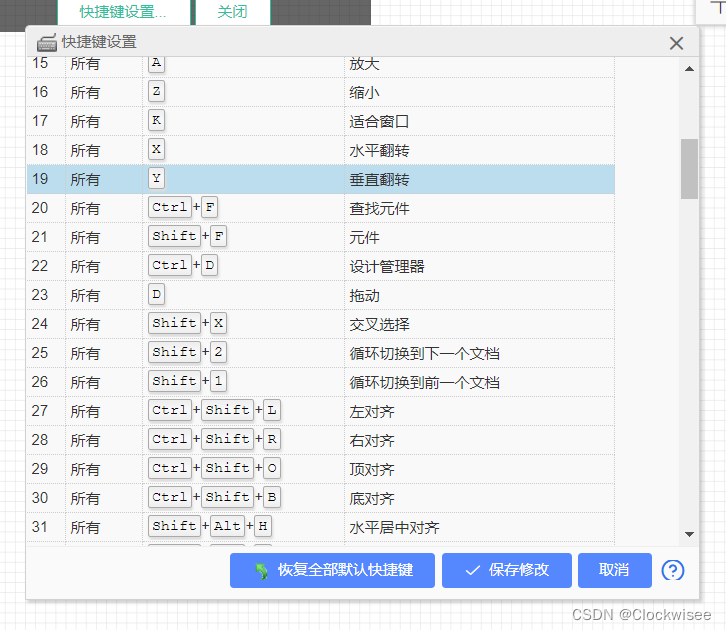

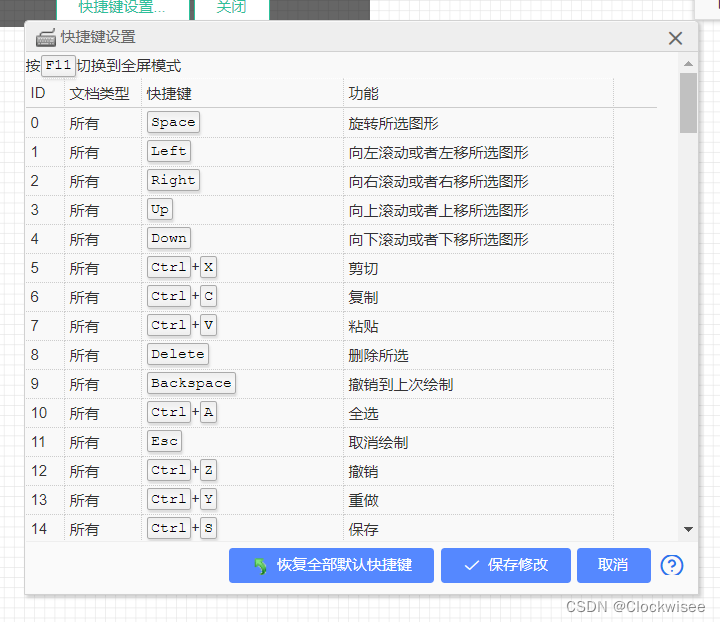

这是立创eda里面的默认快捷键

在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述

四、推荐

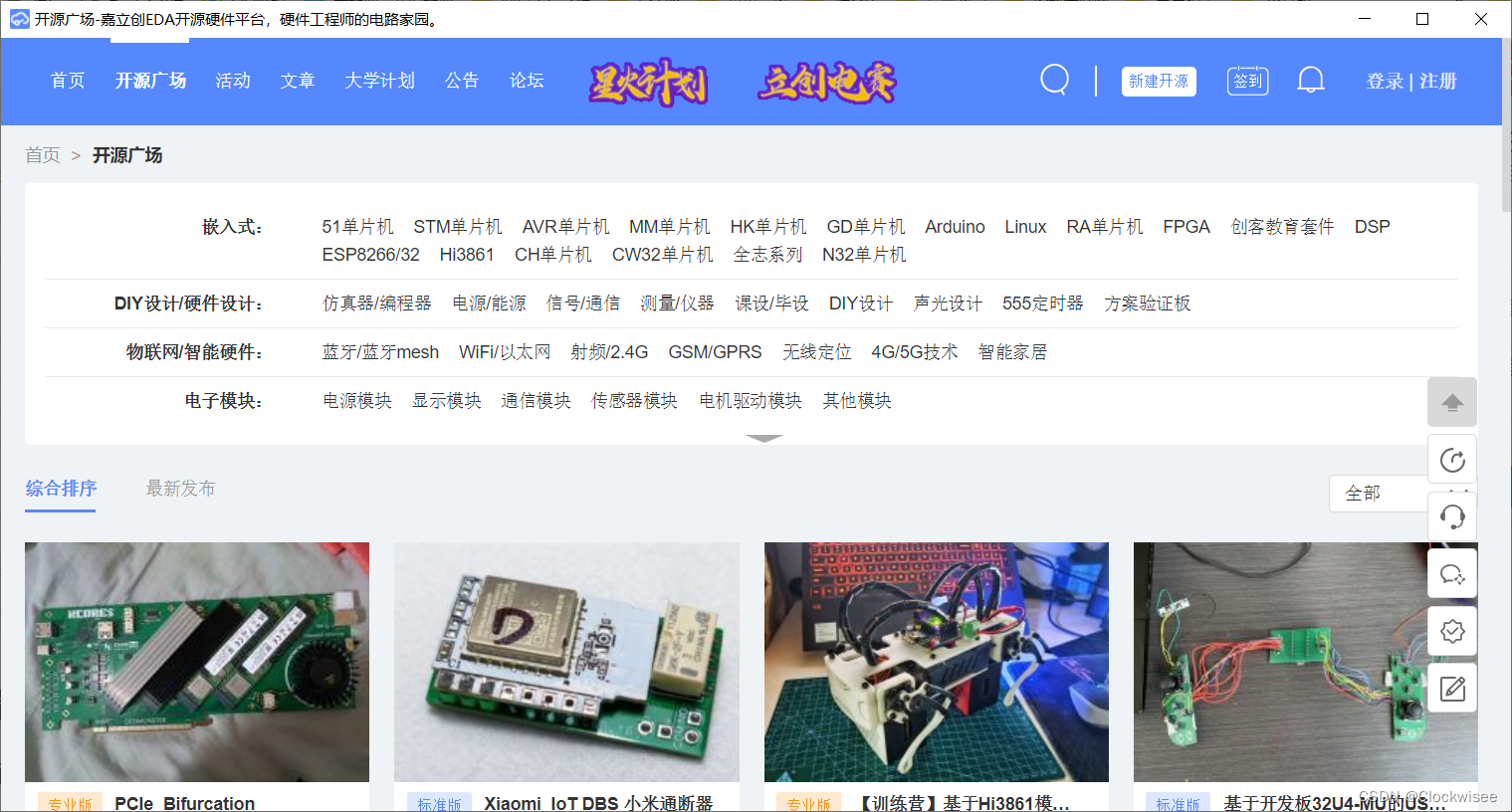

立创eda广场里面的开源广场挺不错的,可以现场拿来用。在这里插入图片描述

总结

个人感觉前面原理图绘制和我之前学的Proteus差不多,所以原理图上手很快,后面也挺简单,毕竟立创eda就是偏重应用的,一个下午基本就能上手,不多说了,希望和大家一起进步。
