前言
在电子设计自动化的浪潮中，立创EDA专业版以其强大的功能和便捷的操作，成为了广大电子工程师的首选工具。元件库作为电子设计的基石，其重要性不言而喻。本文旨在探讨如何在立创EDA专业版中高效、准确地创建元件库，以满足日益增长的电路设计需求。通过详细介绍元件库的创建流程、技巧及注意事项，我们期望能够帮助电子工程师们更好地掌握这一关键技能，提升设计效率，推动电子创新与发展。让我们一同踏入立创EDA专业版元件库创建的探索之旅。
目录
一、单部符号设计-LED

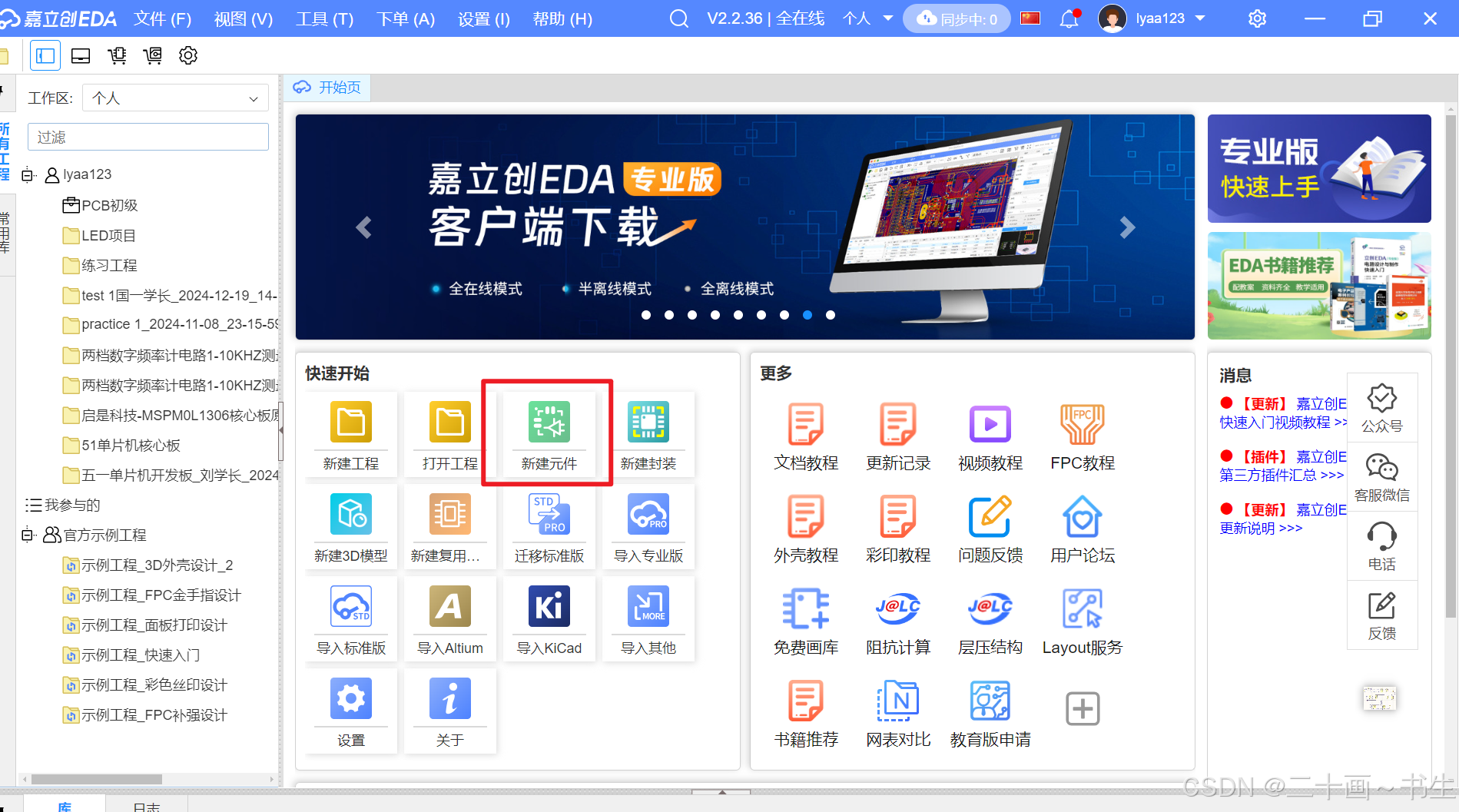

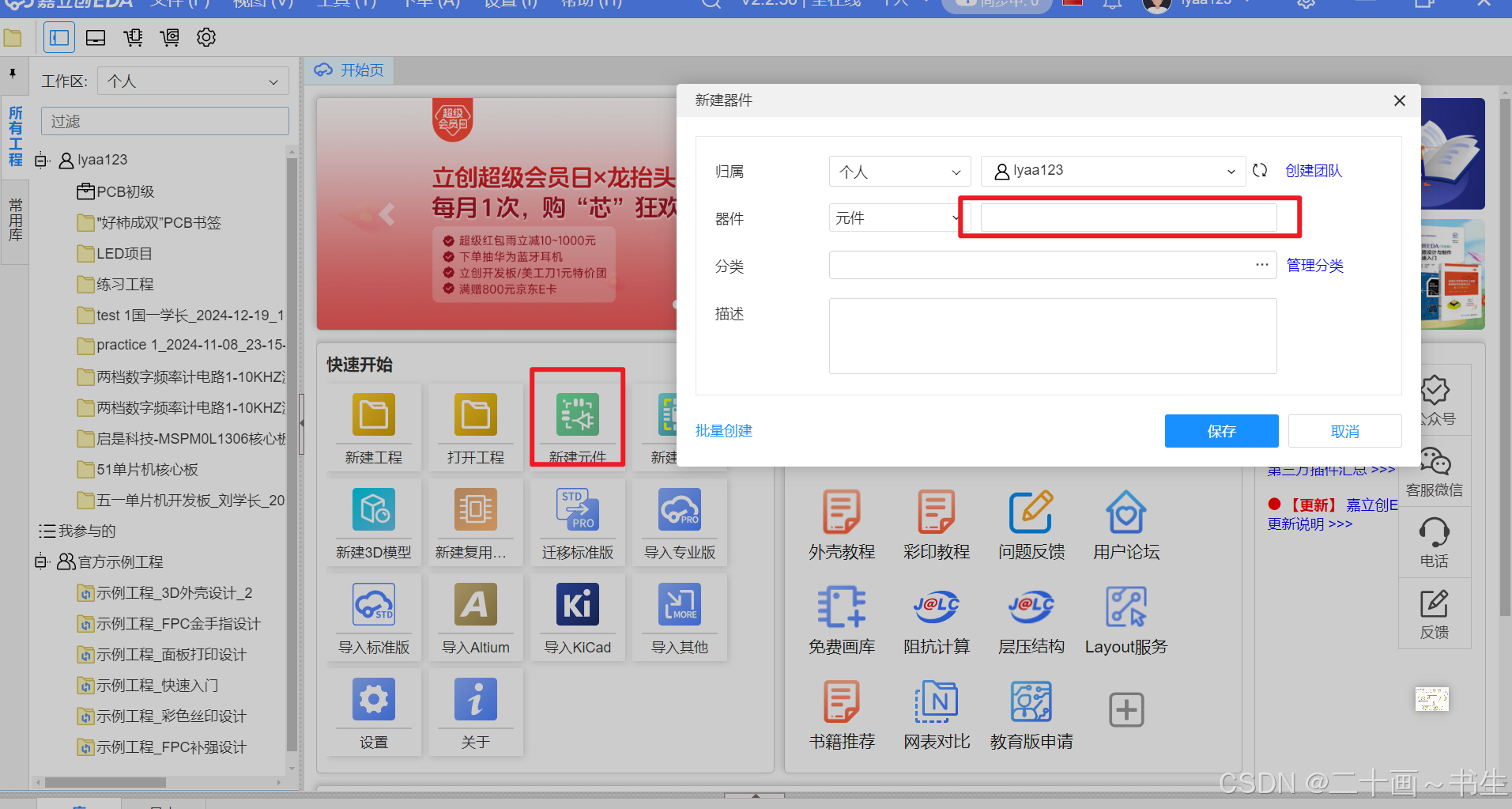

1、点击新建元件

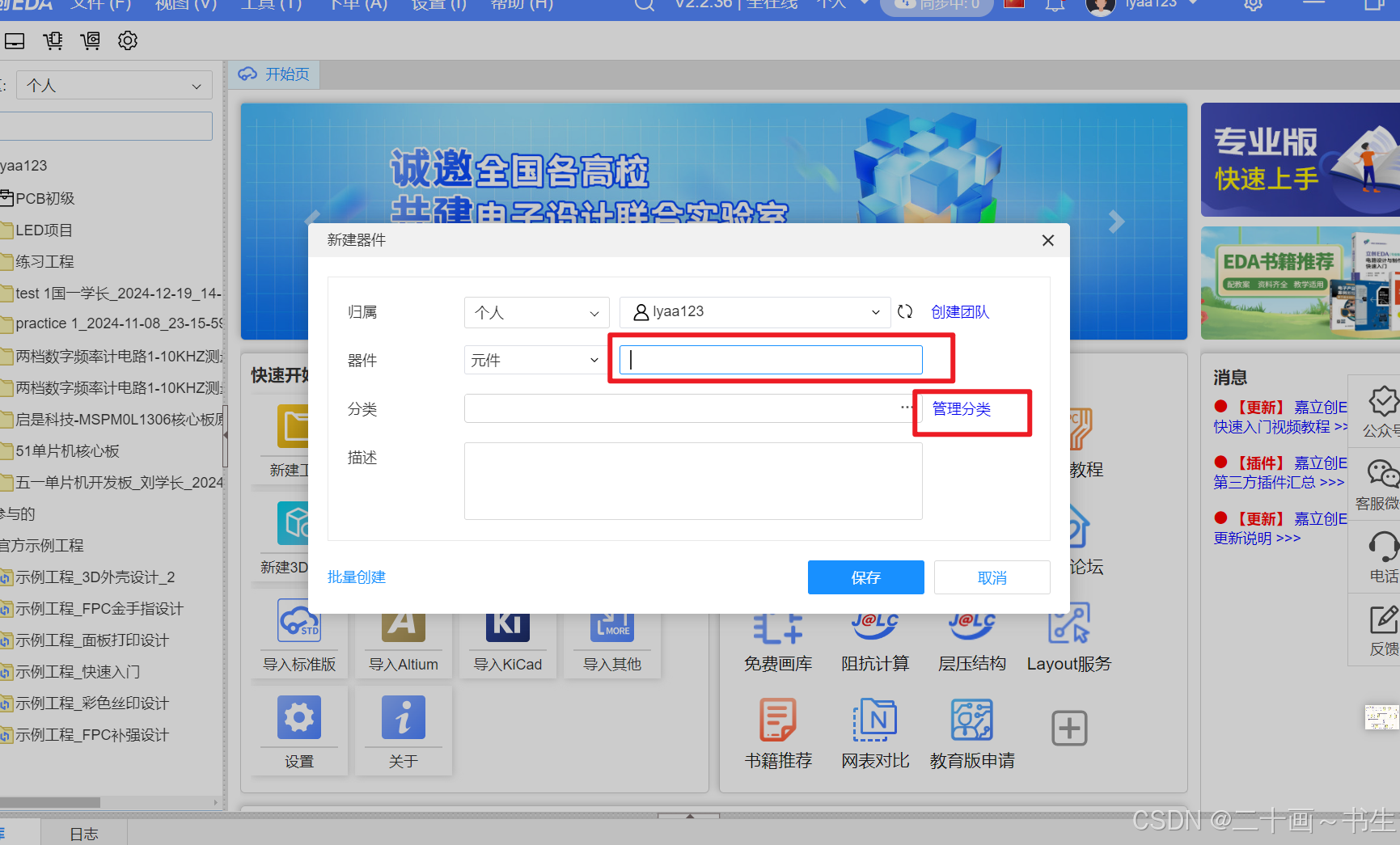

2、我们给新建的元件命名，还可以对元件进行分类管理
点击+，然后对元件进行分类。

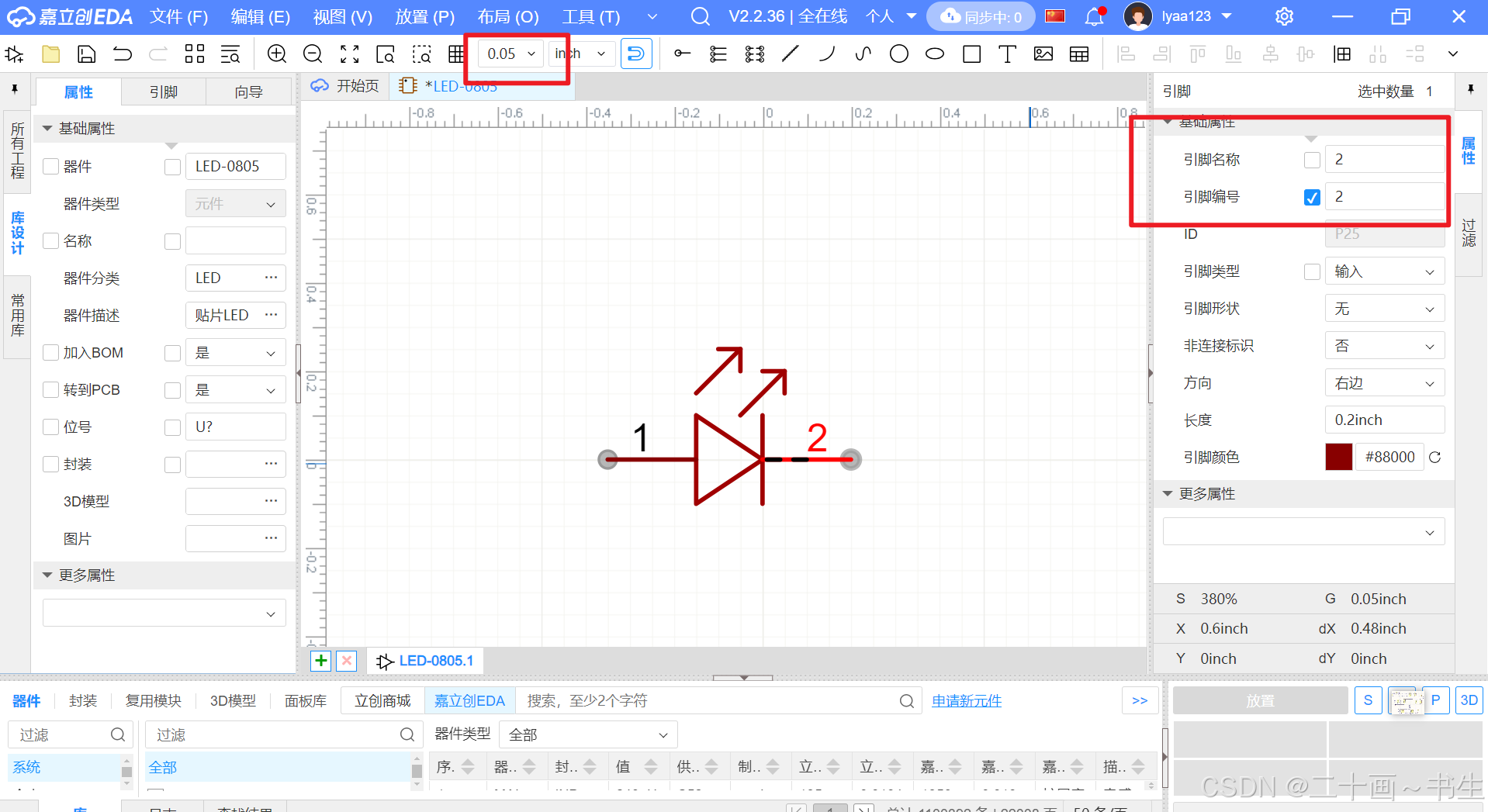

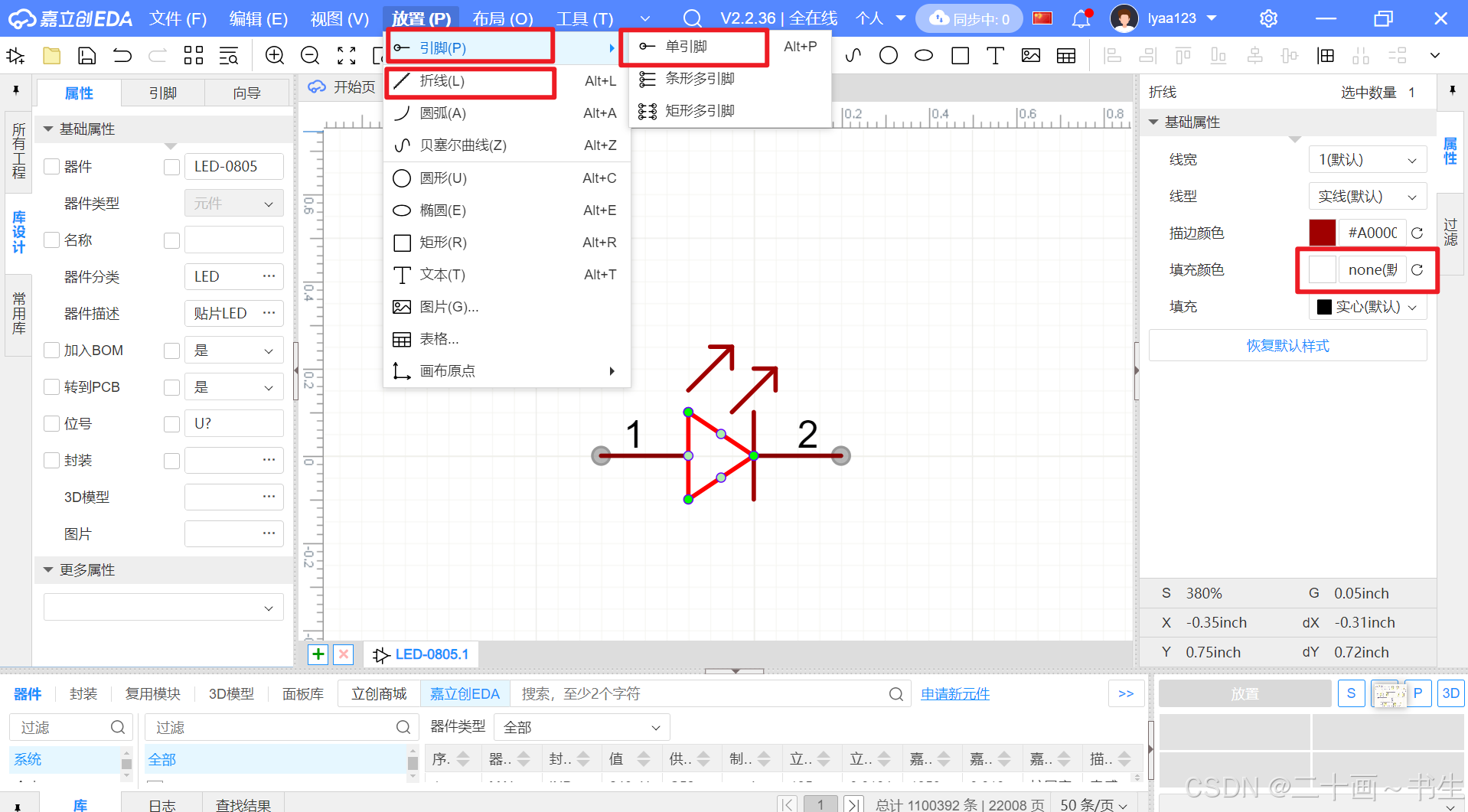

3、栅格大小一般用0,05inch，因为我们一般画图也是用这个尺寸。
4、引脚要注意，黑色圆点那头要向外，用于连线进行电气连接。引脚编号可以隐藏，便于观看。
二、单部符号设计-LM386
1、我们新建元件然后命名好元器件名字

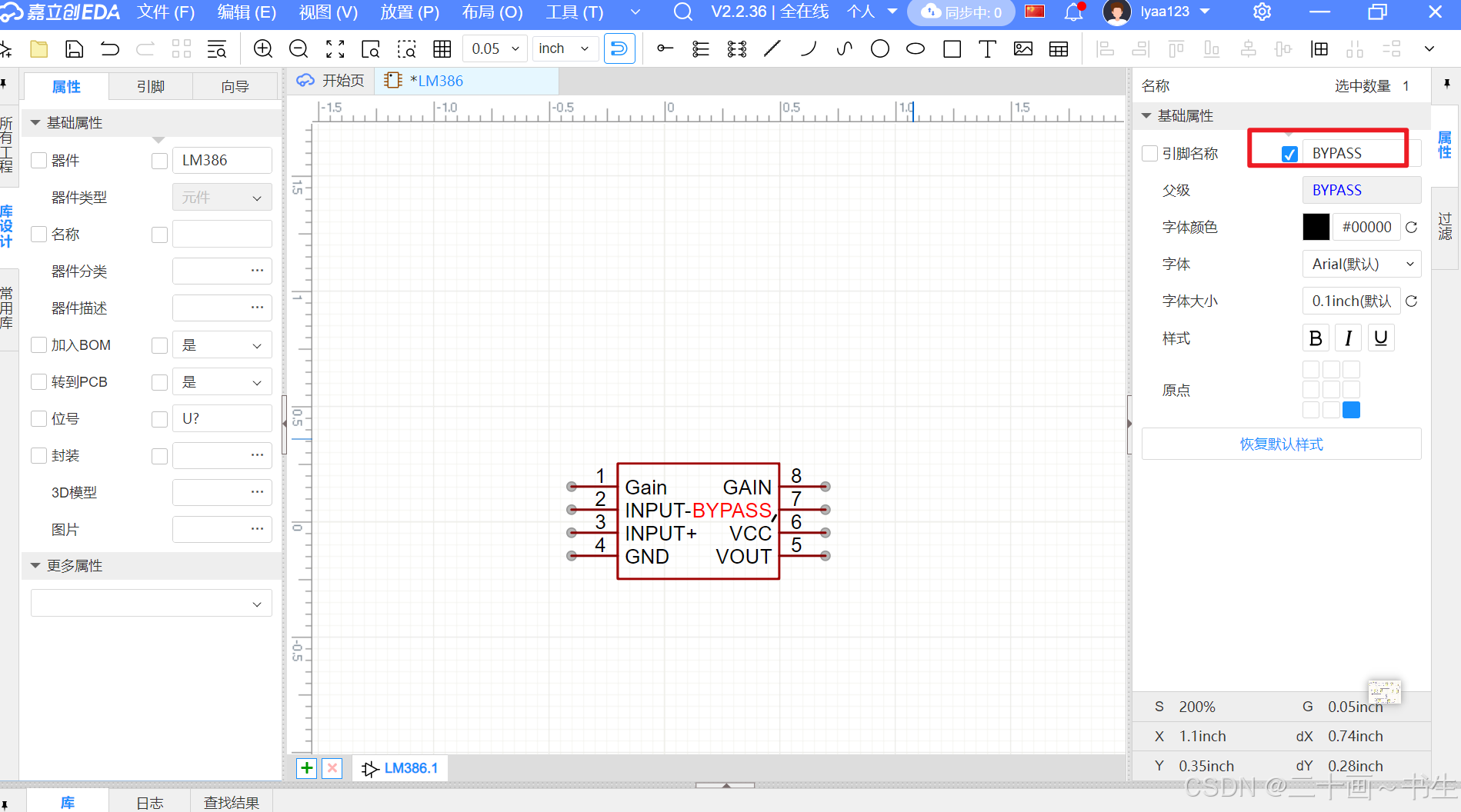

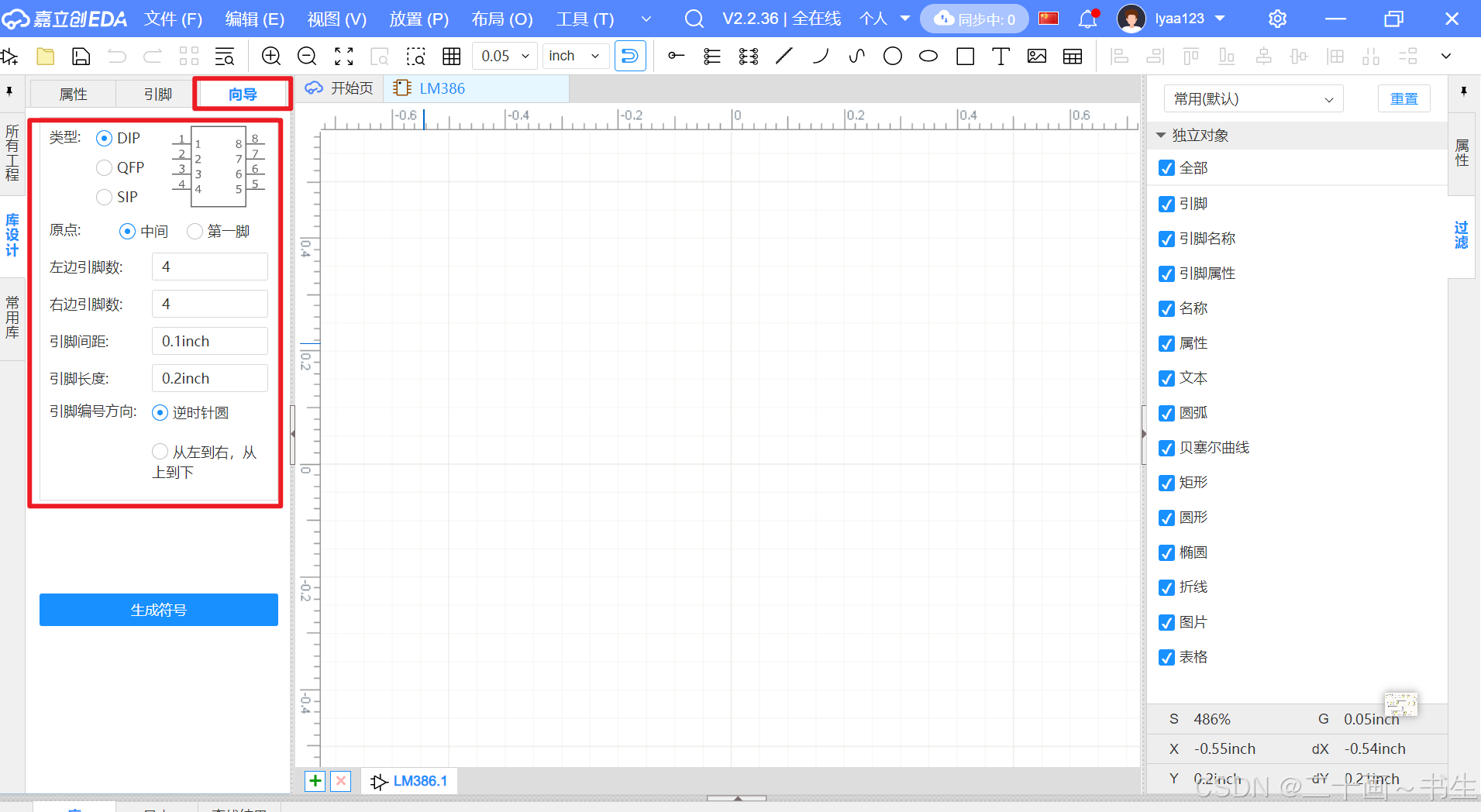

2、然后利用元件向导进行绘制更加便利，选择好我们需要的元件类型，设置好元件参数即可
3、调整好元件边框，就对其引脚进行命名，然后就绘制好了一个元件啦
也可以用另一种方法绘制元件，这种就比较好理解电路原理，这种需要我们自己画折线，引脚，以及更改引脚名称，编号，设置引脚长度，编号大小来绘制元件。
三、多部件符号设计-LM324
我们知道，LM324是多运放的芯片，我们只需要画其中一个就可以了

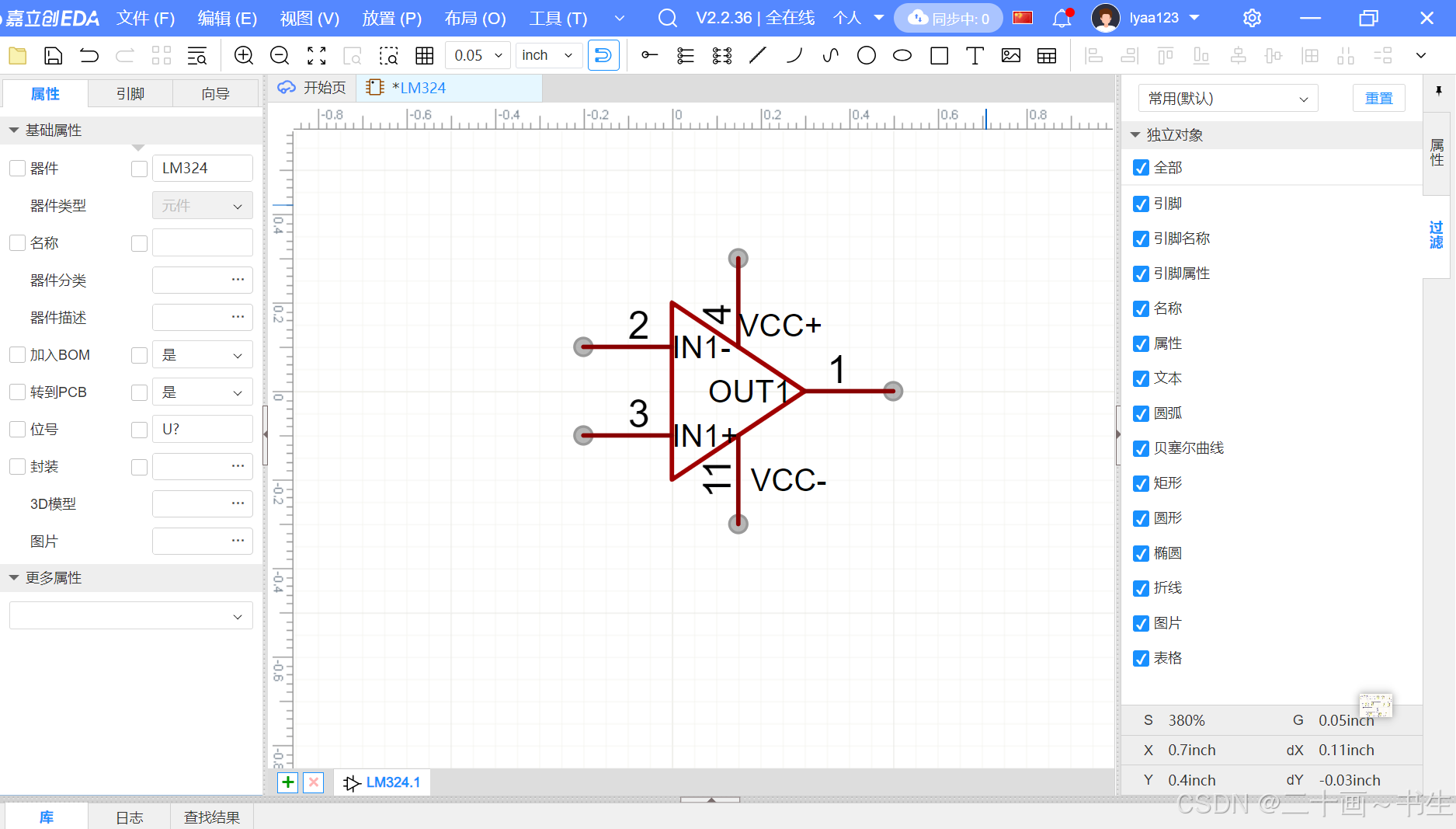

1、利用折线，单引脚，我们将第一部分的运放画完了，VCC+、VCC-也绘制好了

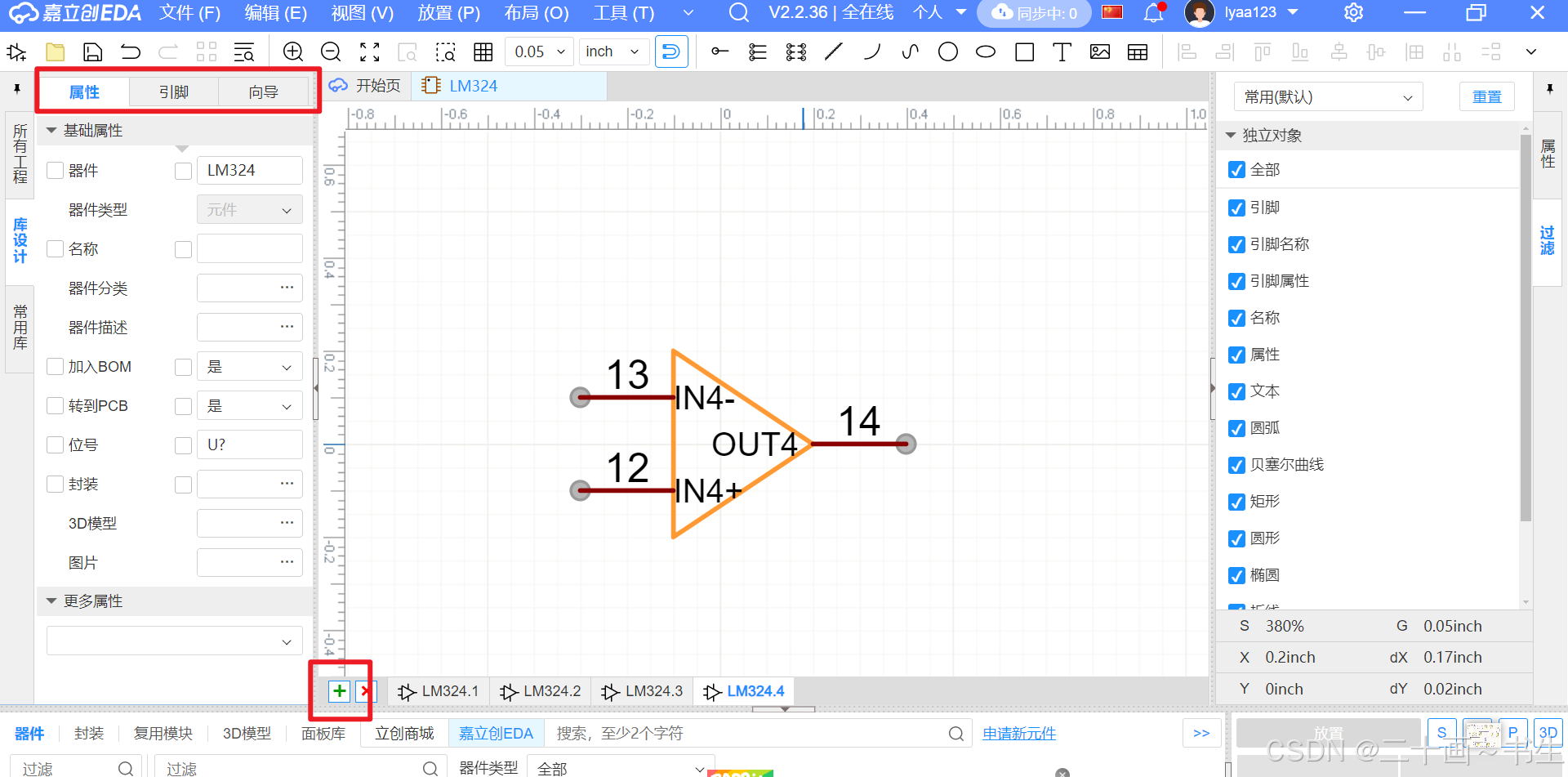

2、画完第一部分就画第2,3,4部分，这些部分就不需要添加正负电源了。有的版本是在属性、引脚、向导那一排有一个“部件”，点击+号就可以了，没有的话，就点击左下方的+号，也一样可以添加部件。

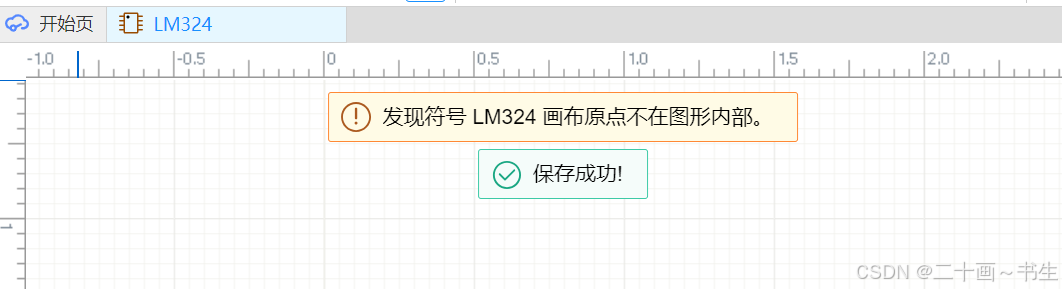

3、画好各个部分保存，如果会出现如下问题

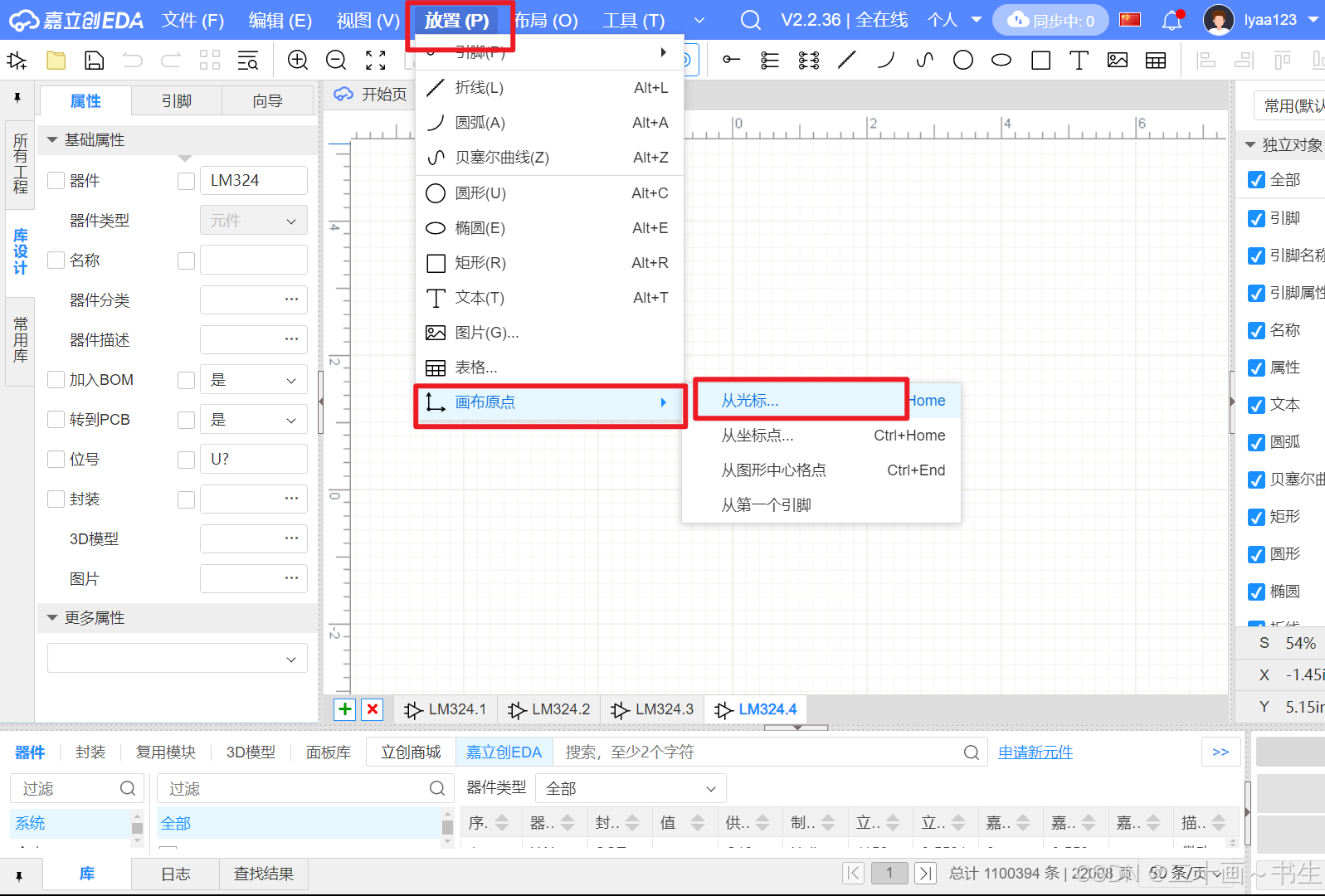

就点击：放置-画布原点-从光标，将鼠标下的光标移动到图形内部，就可以解决。然后进行保存，这样我们的多部件符号就绘制完成啦！
四、工程库的修改

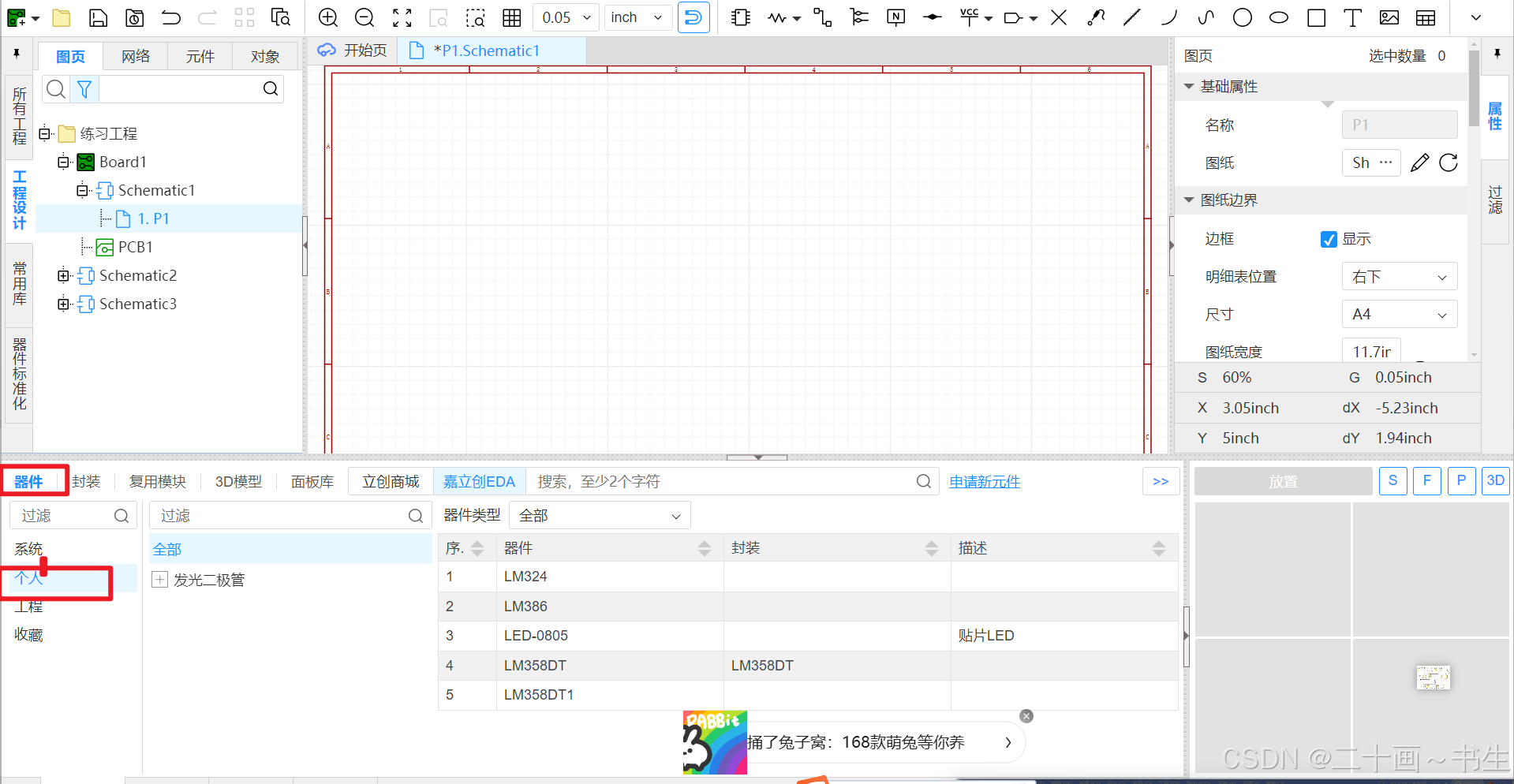

1、我们任意进入一个工程，如下操作，找到我们个人绘制的器件放入工程

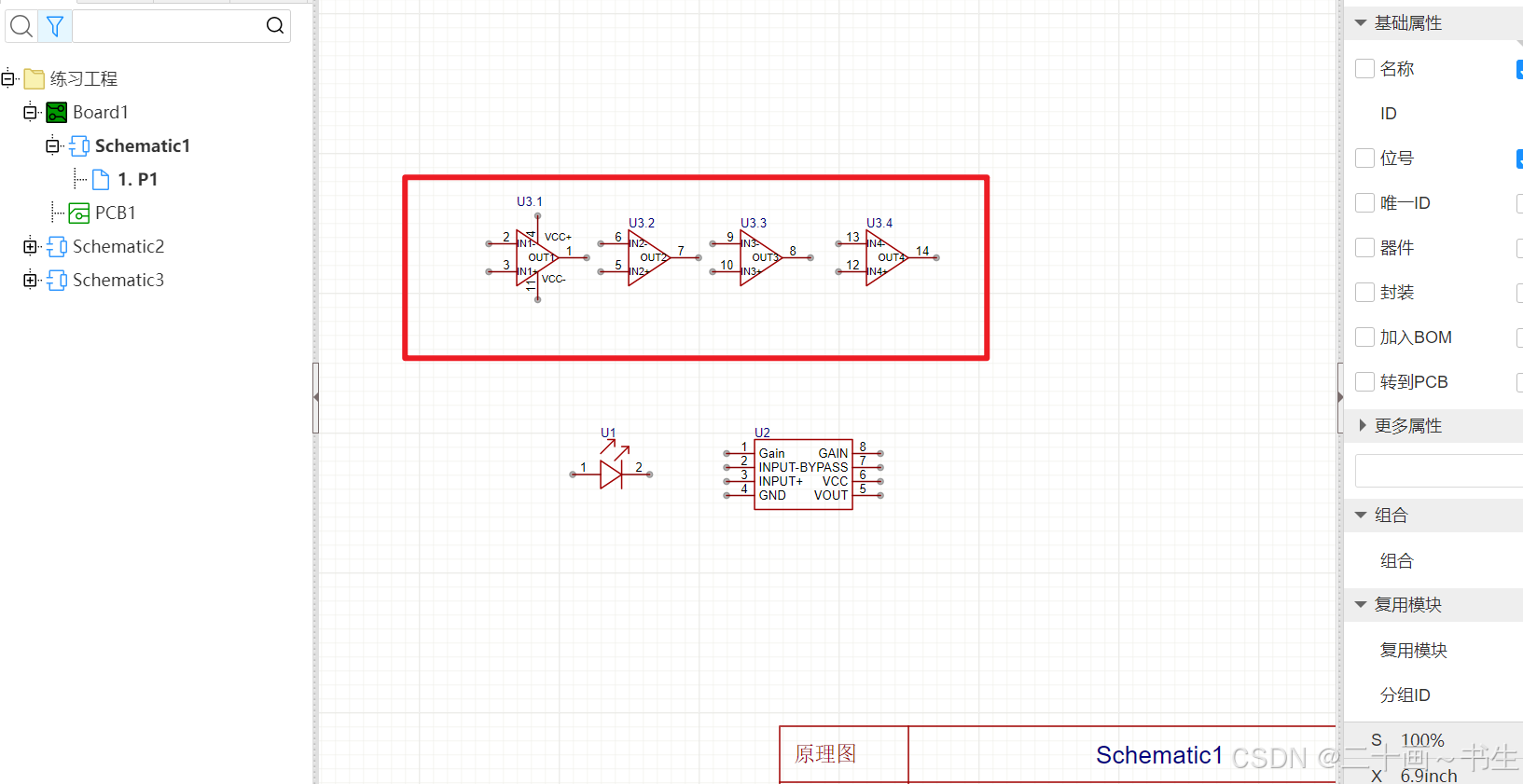

2、在这里我们要注意，多部件符号的放置，要一次性放好，不然下一次重新选择器件放置就是另外一个芯片了，这样就会造成芯片的浪费，如果想要继续放置同一个芯片的不同部分，就可以复制芯片，然后进行放置，这样就又是同一个芯片的不同部分进行放置了。
3、如果我们想要编辑我们自己绘制的元器件，就右击元件，然后点击“编辑器件”，就可以进行编辑啦。注意：我们编辑器件，只是去调整管脚的排列位置，管脚名称和编号就不要去更改了，不然和我们所设置的封装就对不上了。
五、常规封装设计-插件LED

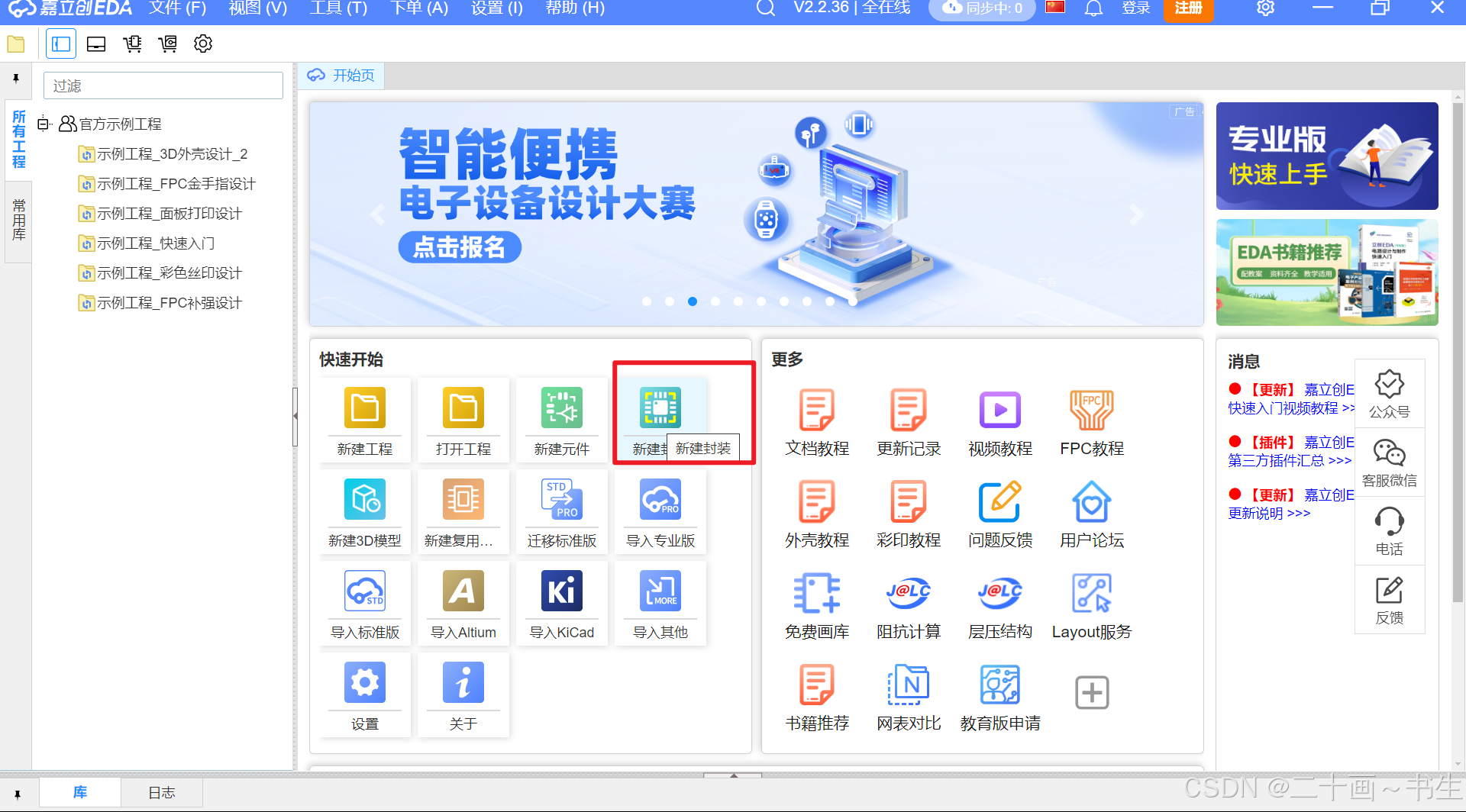

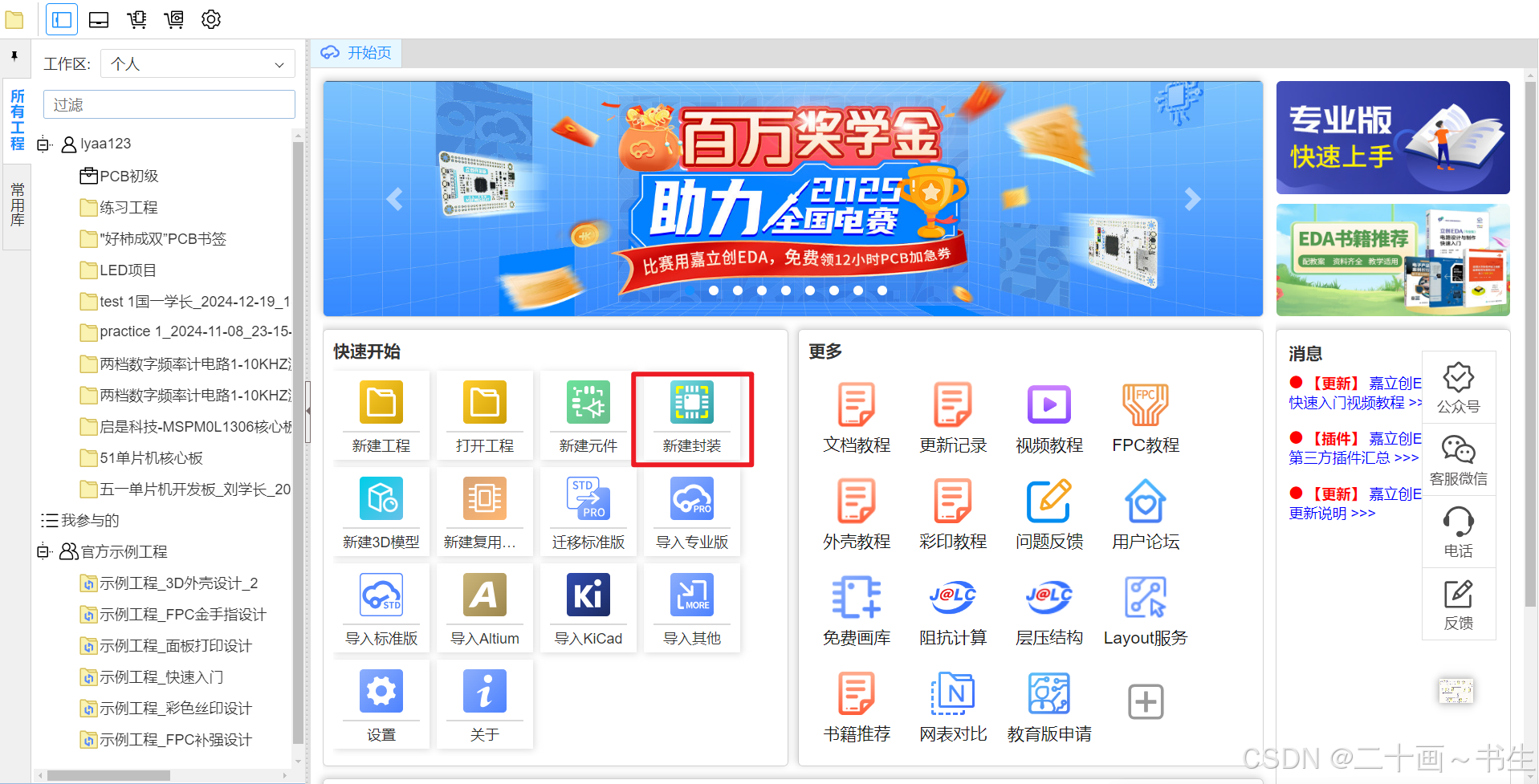

1、点击“新建封装”

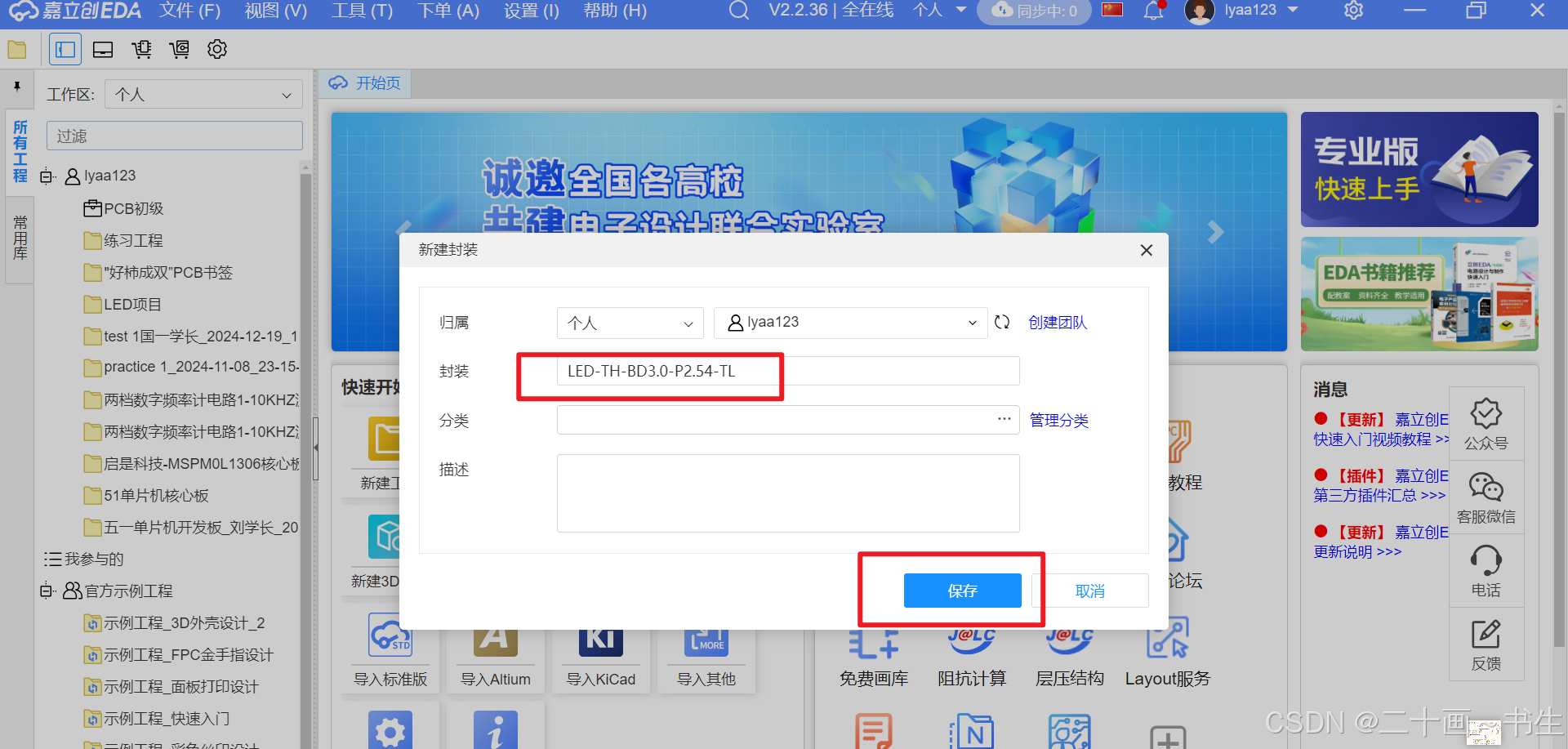

2、对封装命名，然后保存
3、查看器件手册，根据它的封装尺寸图来绘制我们的封装。插件LED的封装绘制如下：

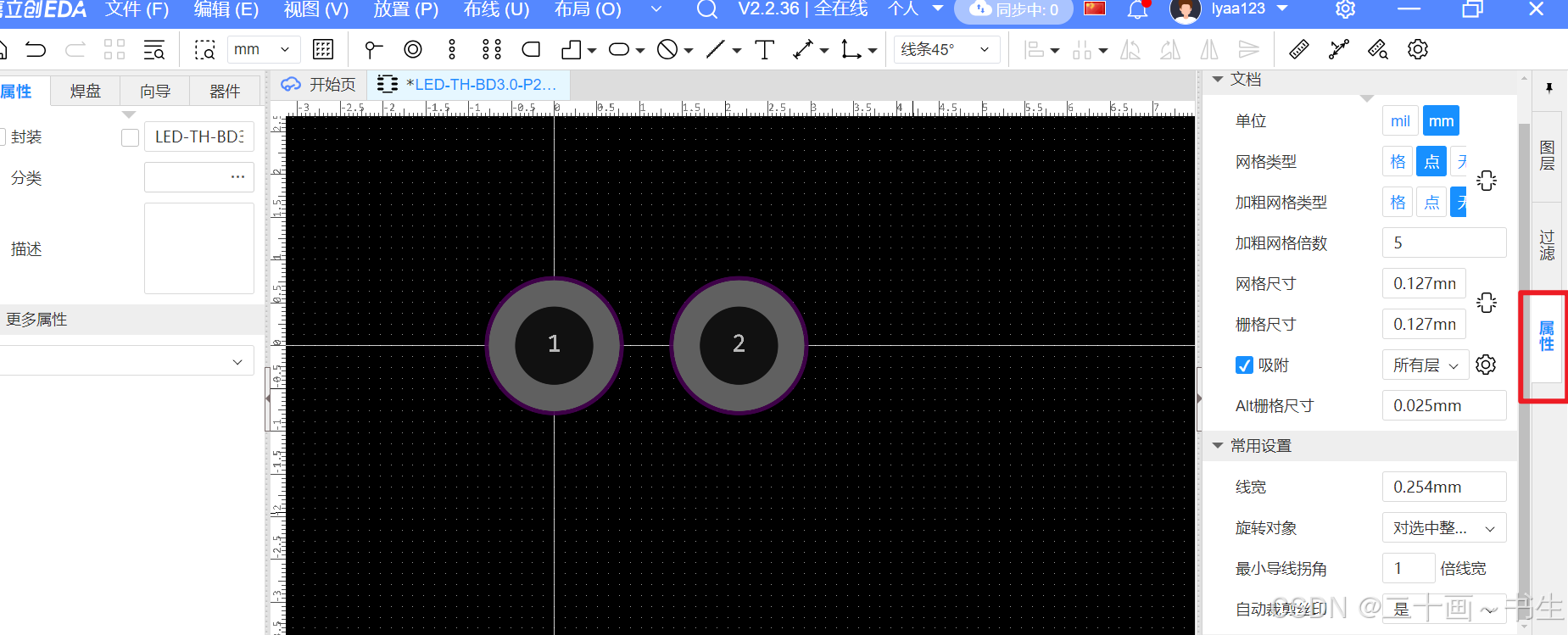

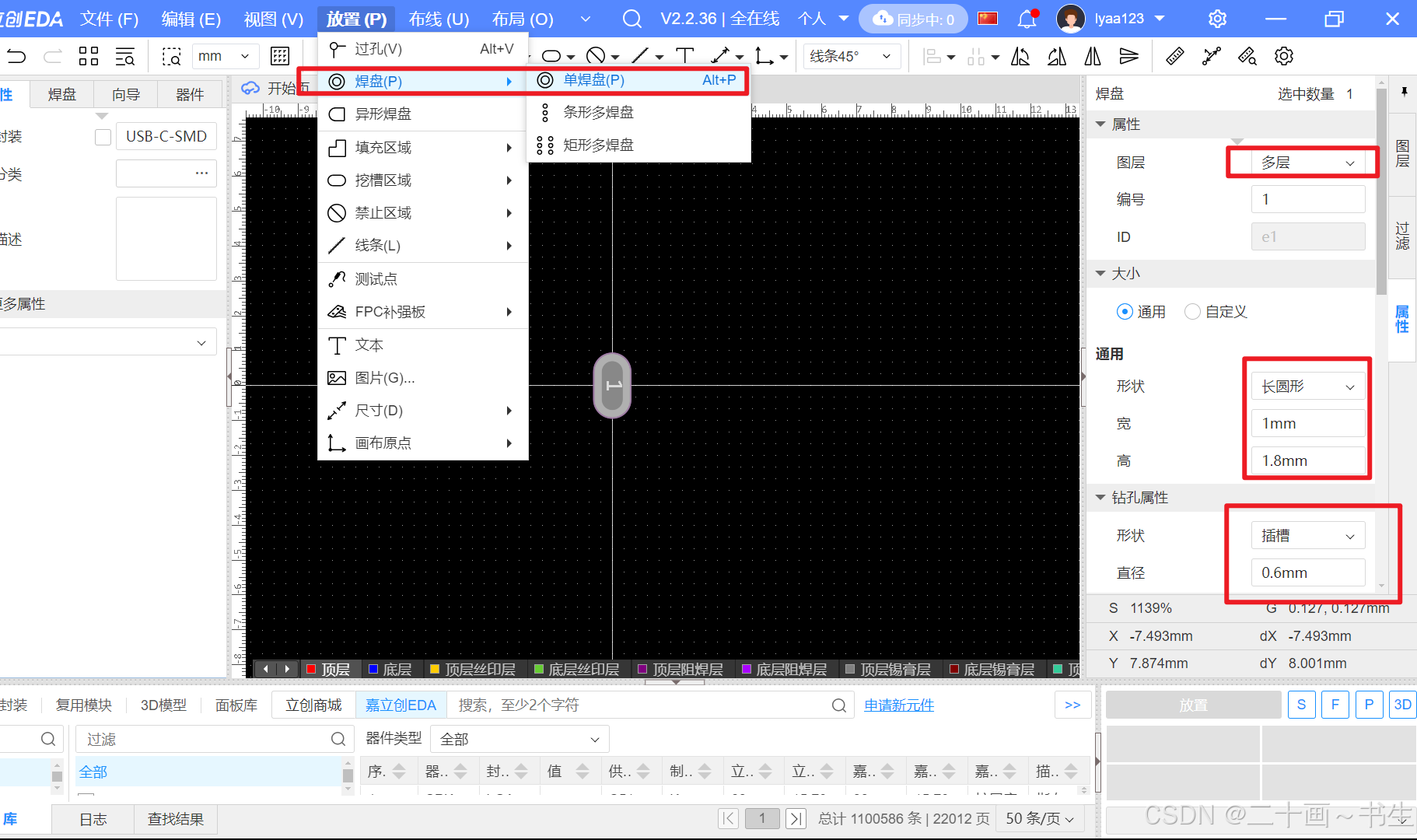

在右侧属性可以设置焊盘的尺寸距离，我们这里是直插的LED，所以要用多层焊盘，这个也可以在右侧属性那里设置。

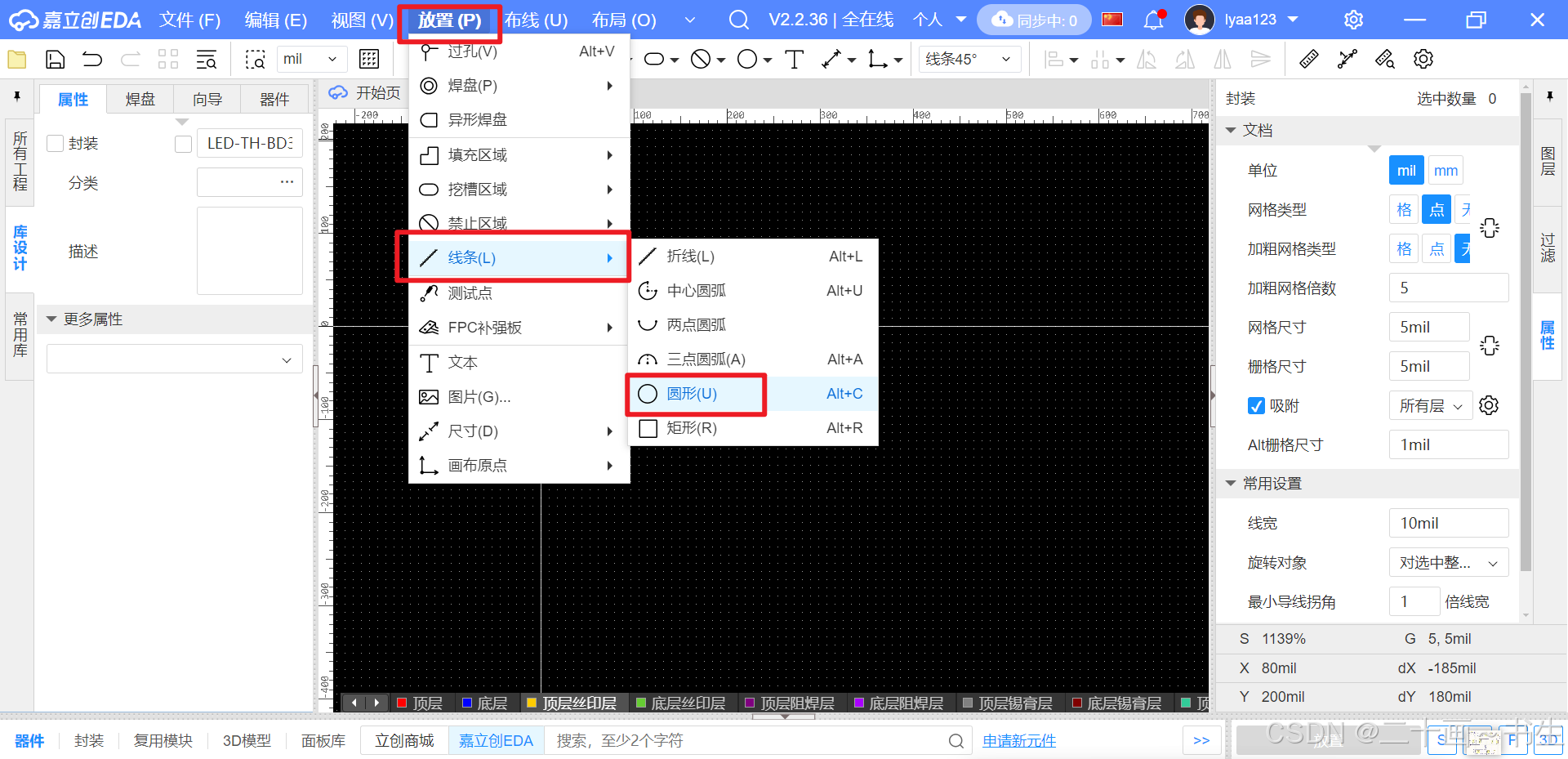

然后切换到顶层丝印层，放置一个圆形

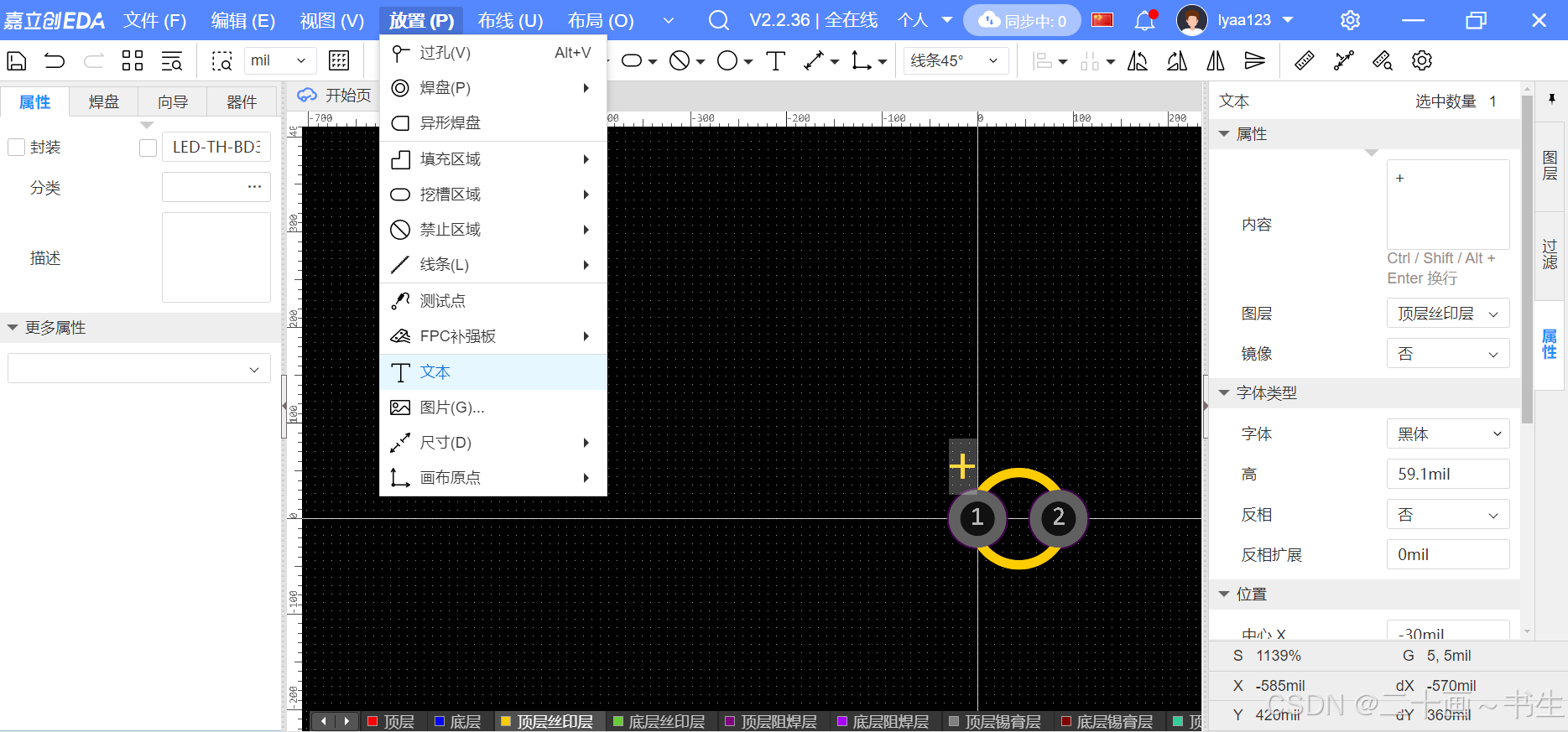

还要标注一下正负极引脚，输入文本，在右侧设置文本字体，大小等。这样我们的封装就绘制好了。
六、常规封装设计-贴片LED

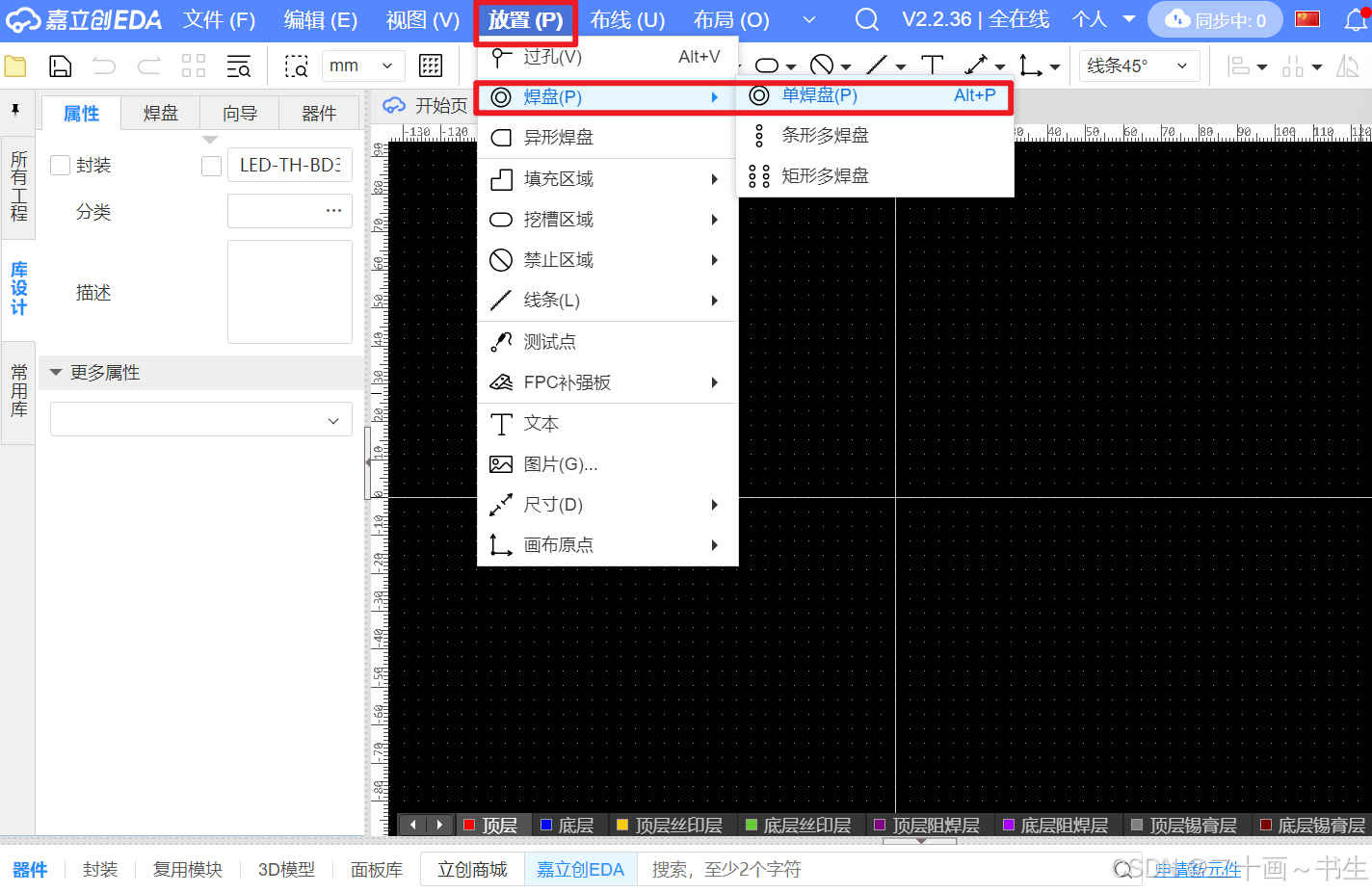

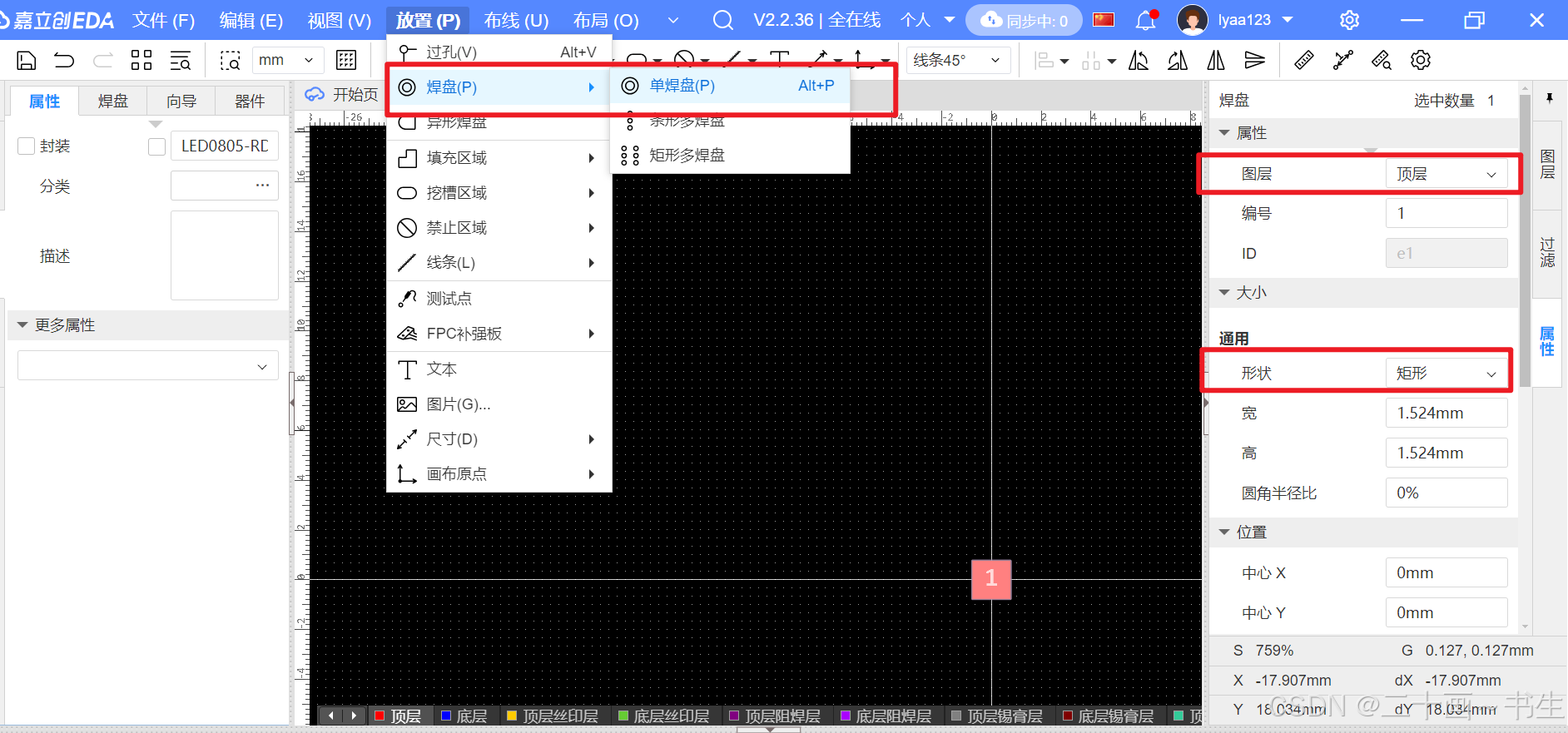

1、进入封装设计界面之后，点击焊盘-单焊盘，然后因为我们这个是贴片封装，所以图层选择为顶层，形状矩形

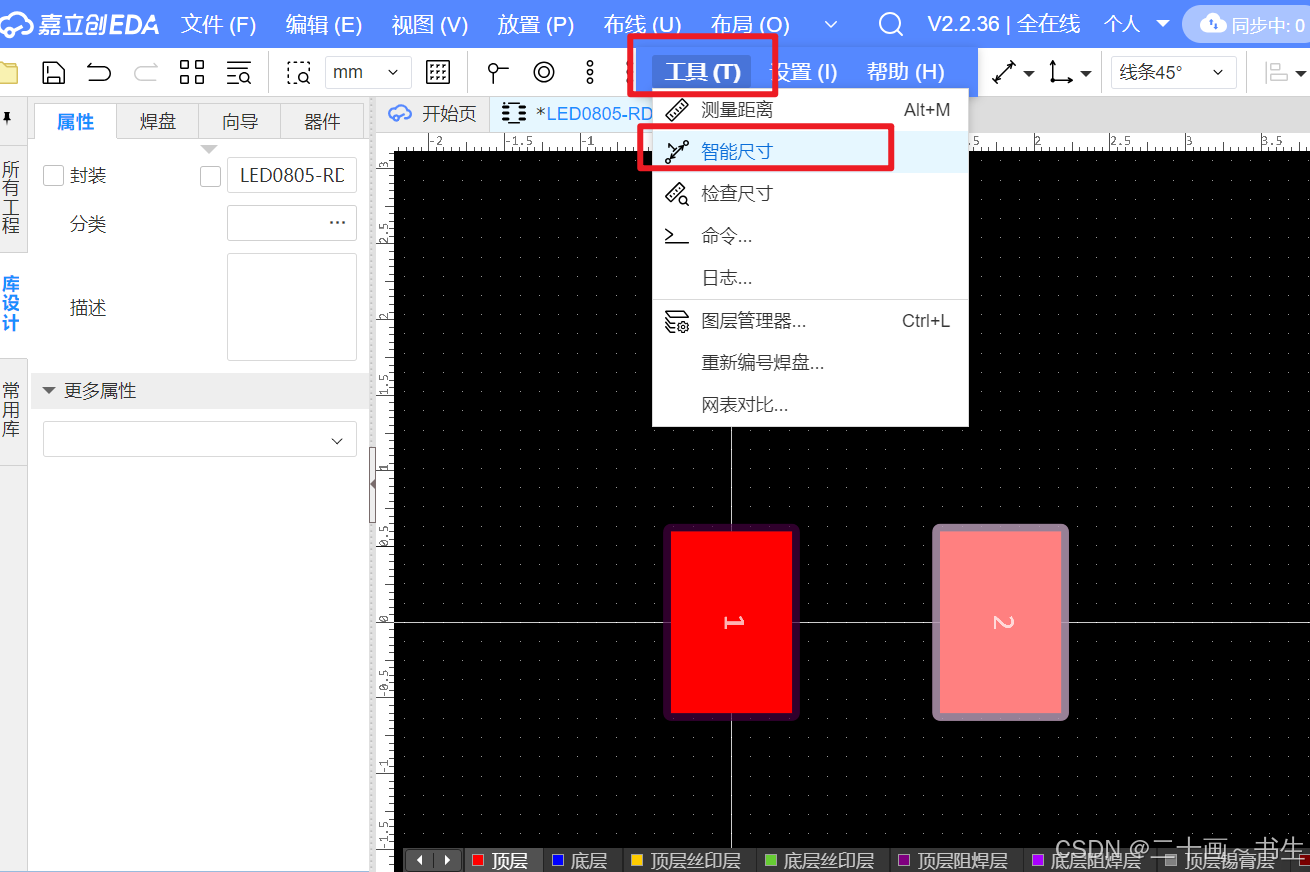

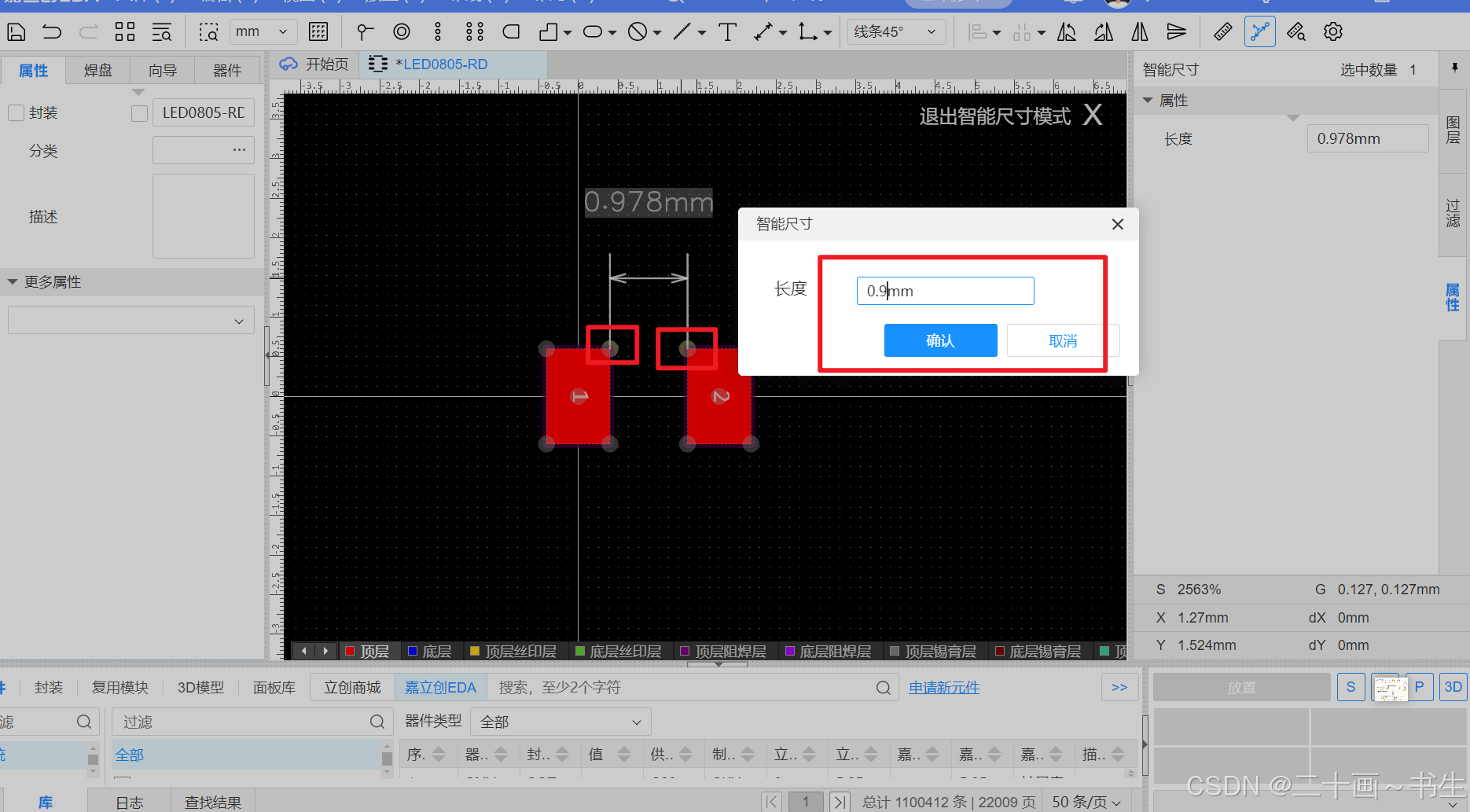

2、放置好了两个焊盘，设置其间距，可以点击工具-智能尺寸，我们选择好起点，终点
起点终点通过点击焊盘上的浅灰色圆点来设置，然后输入长度。

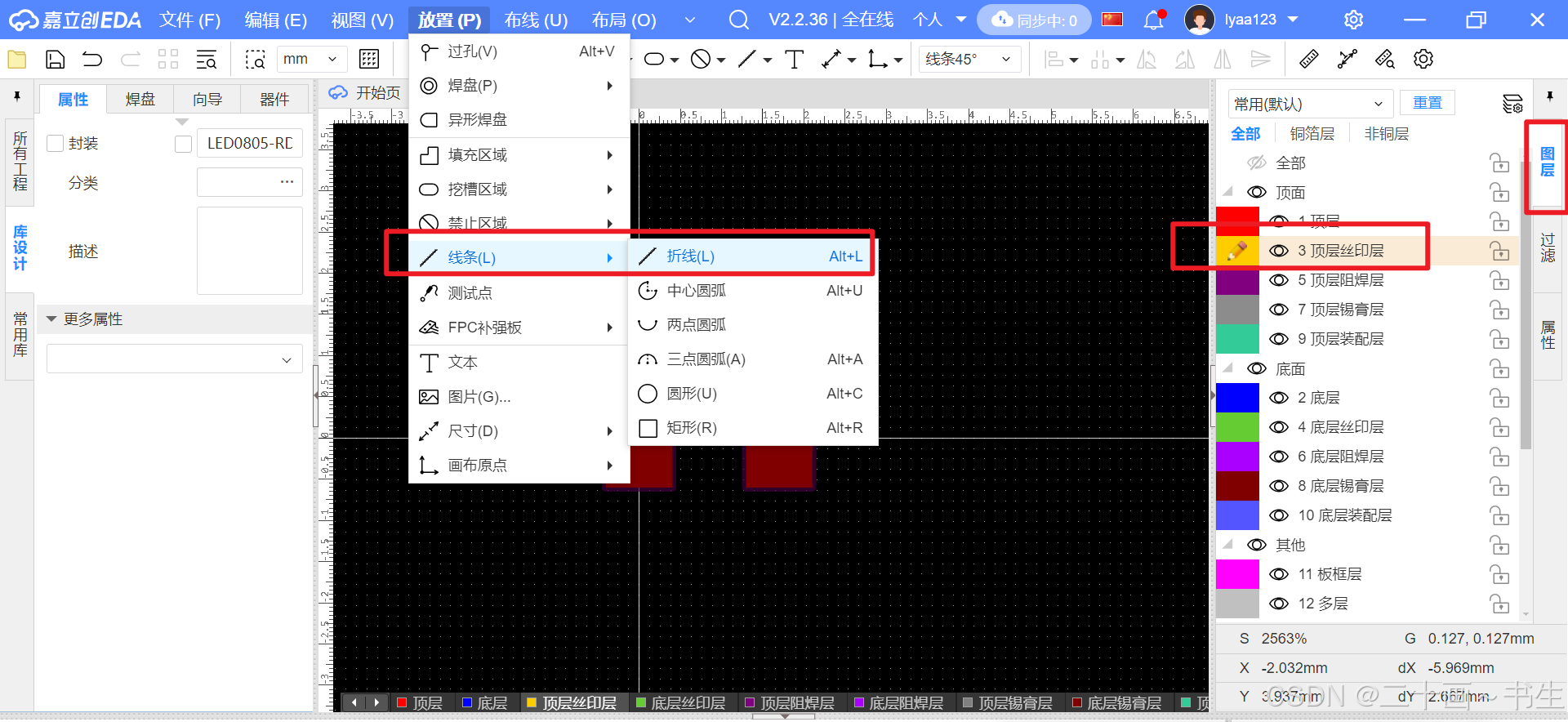

3、切换图层，放置我们的线条，还有一些正负极标志
如下，我们的封装就绘制好了
七、异形封装设计-Typec接口
1、点击新建封装

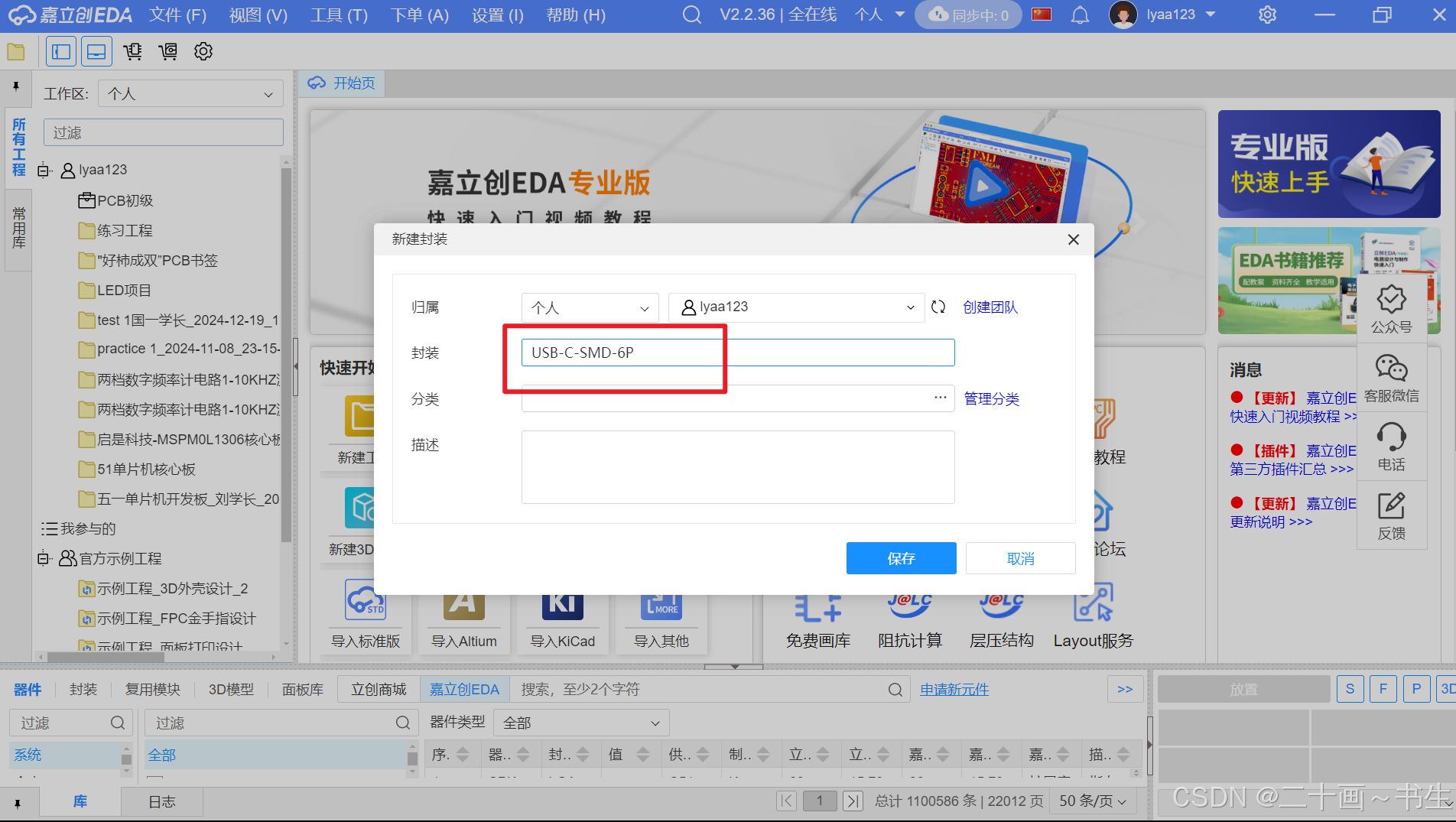

2、对封装进行命名，进行保存，进入封装编辑界面
3、然后查看相应的数据手册，绘制器件，如图，绘制插槽

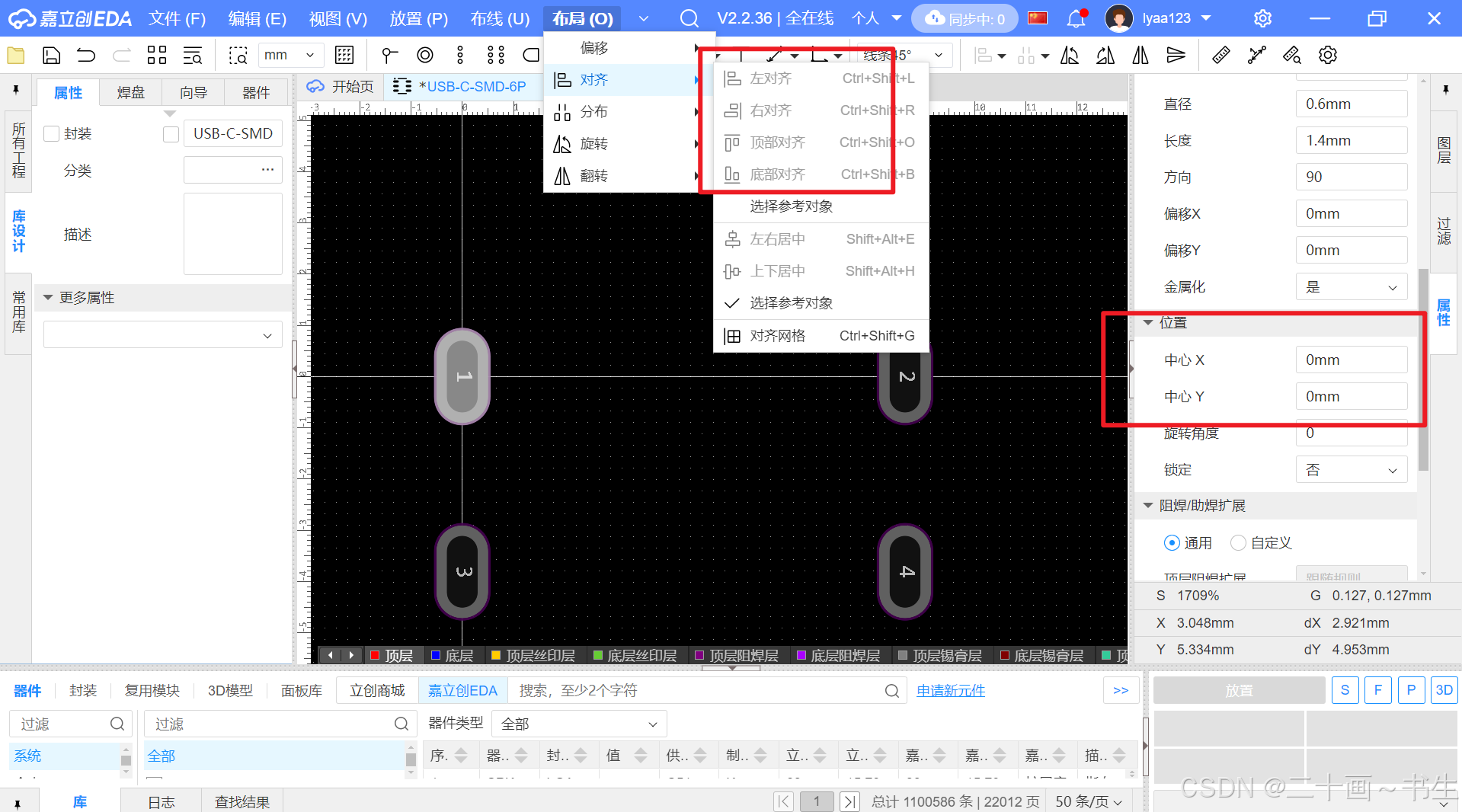

4、绘制四个一样的插槽，然后调整好间距，利用对齐工具更快的调整

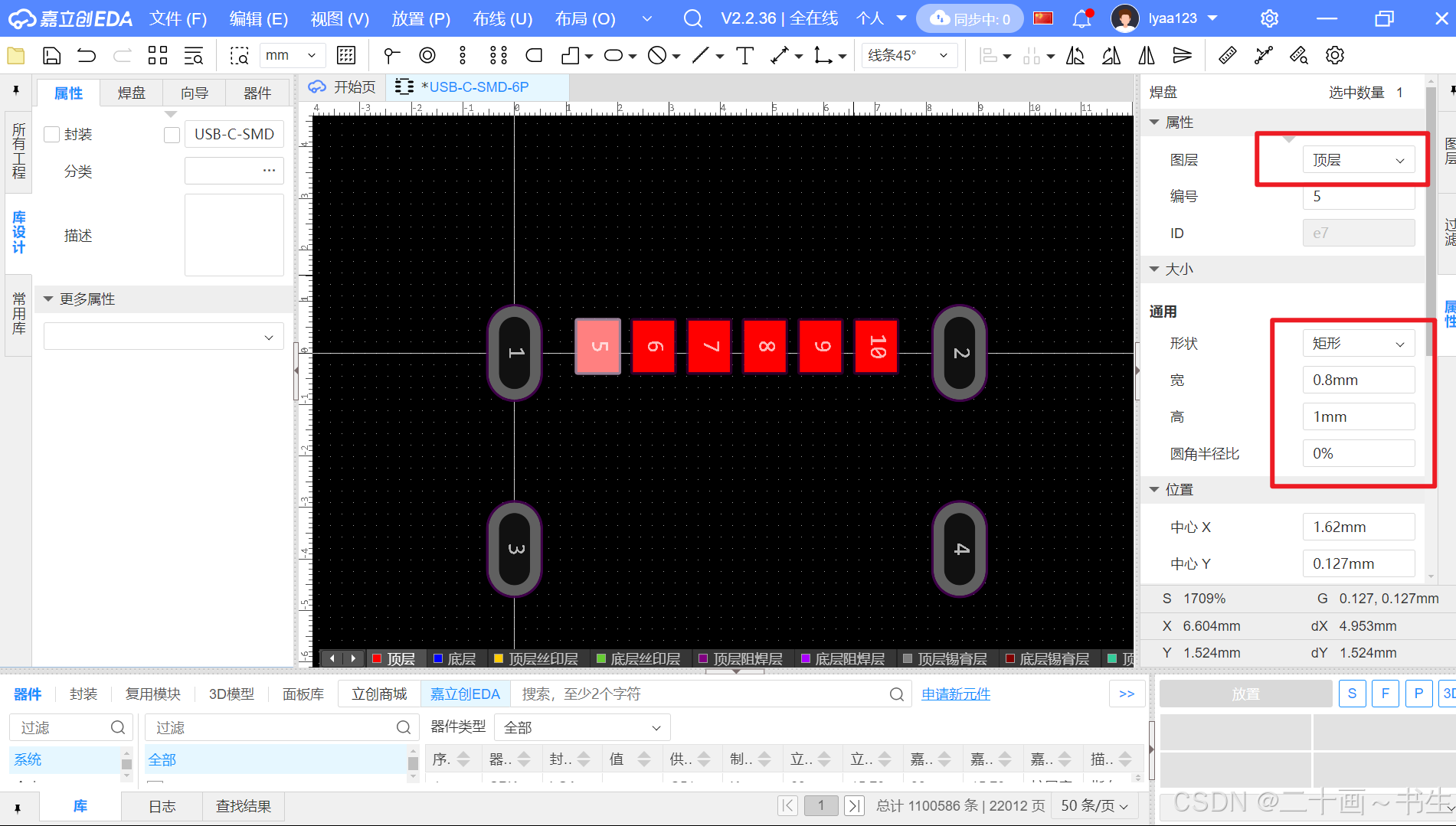

5、绘制顶层焊盘，如图，利用好布局里面的对齐、分布功能可以很快布局好的

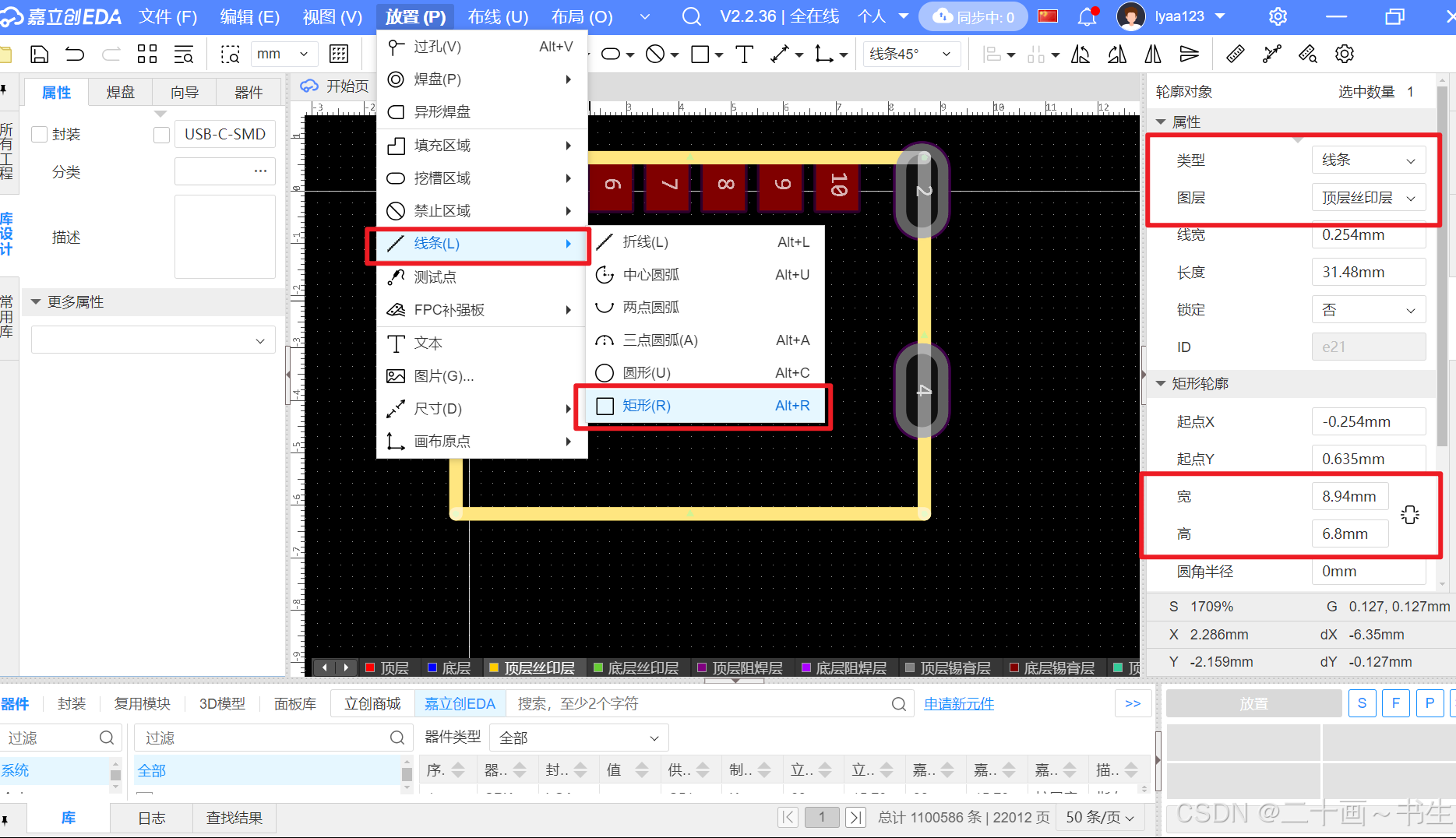

6、如图，放置好外形轮廓

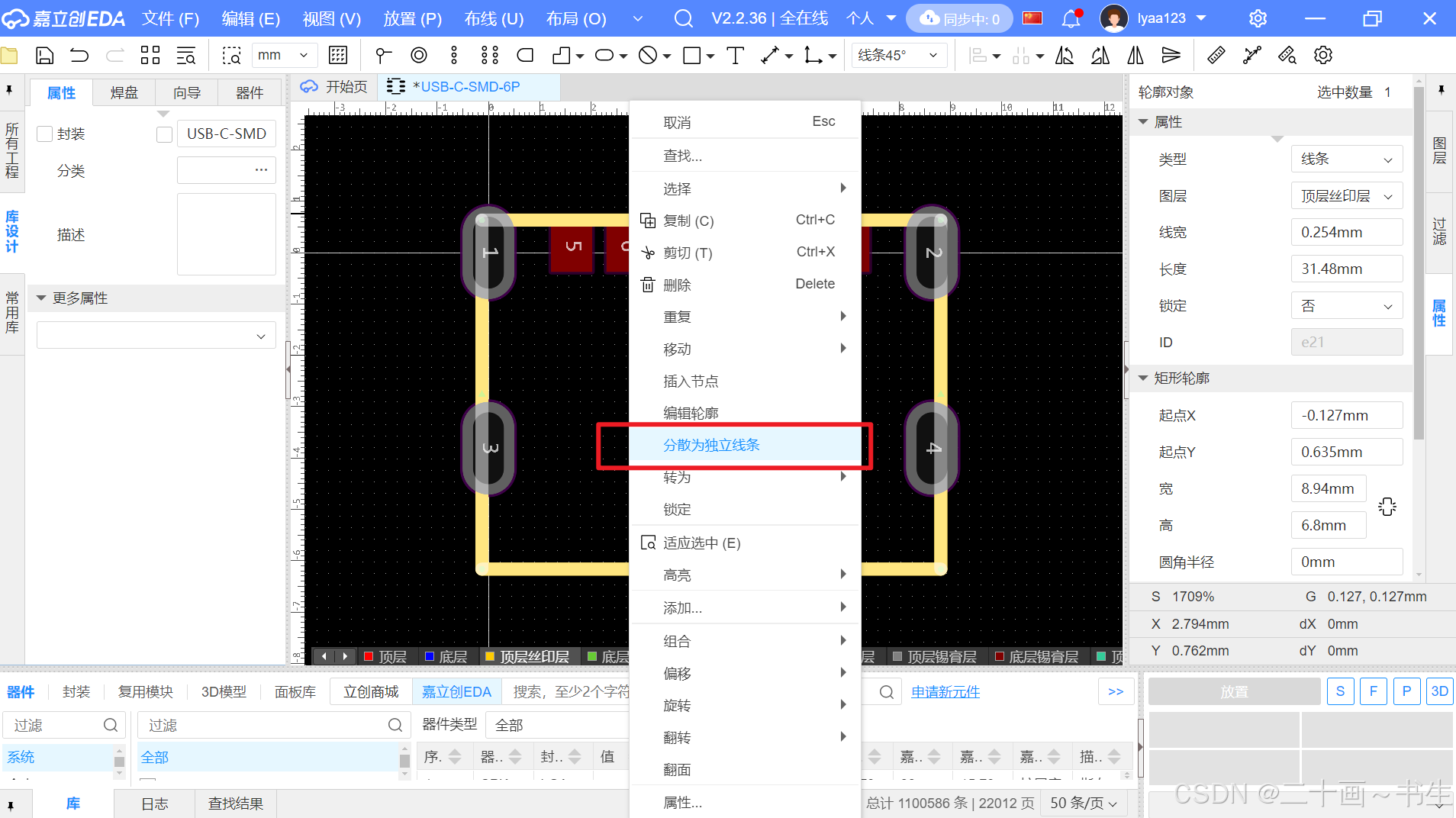

7、因为我们的封装上面轮廓是弯的，所以我们将矩形分散为独立线条，然后删除上面的一条线

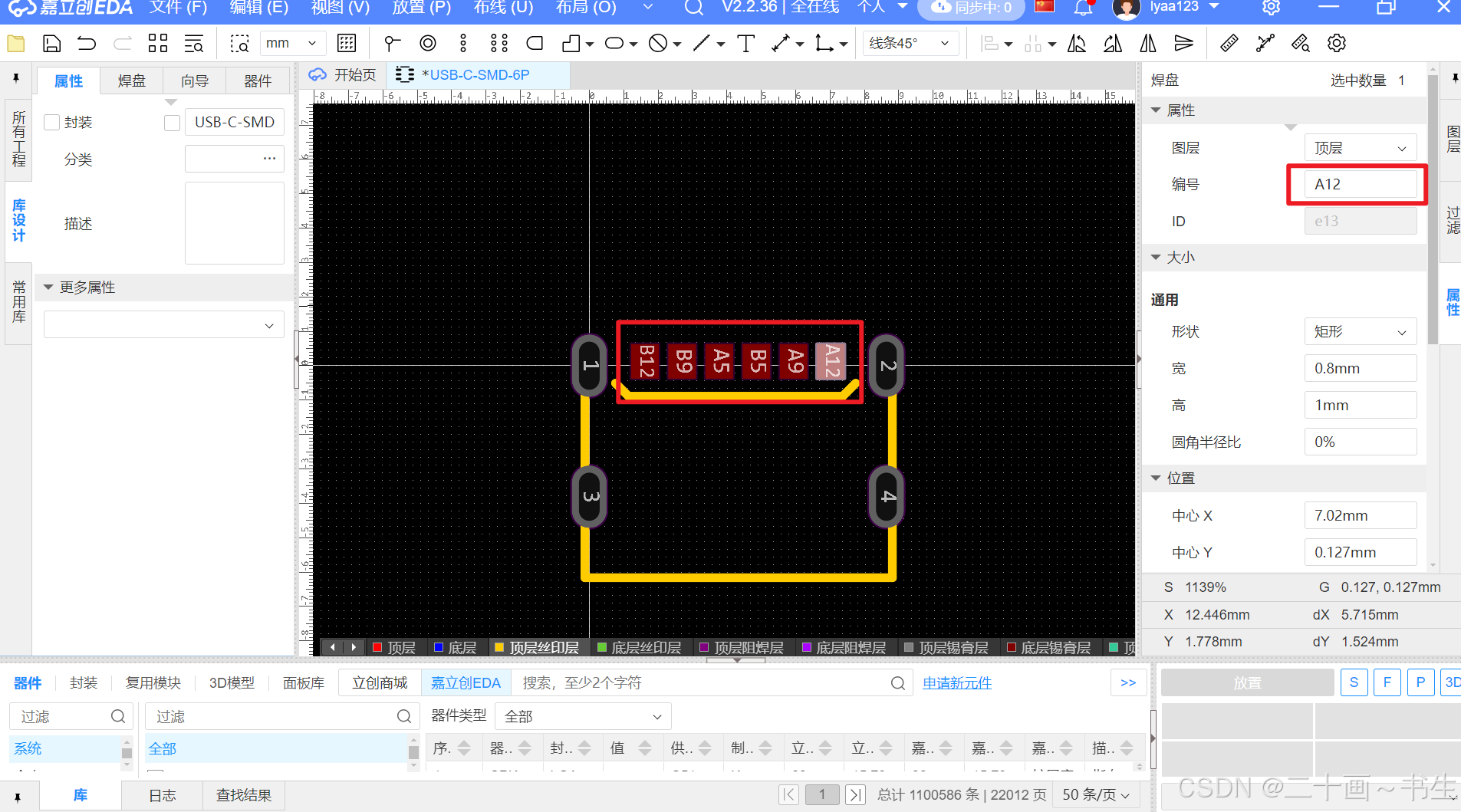

8、然后绘制一条折线在上面，最后再对焊盘引脚进行编号，编号完成之后，我们的封装就绘制好了。
八、符号与封装的绑定

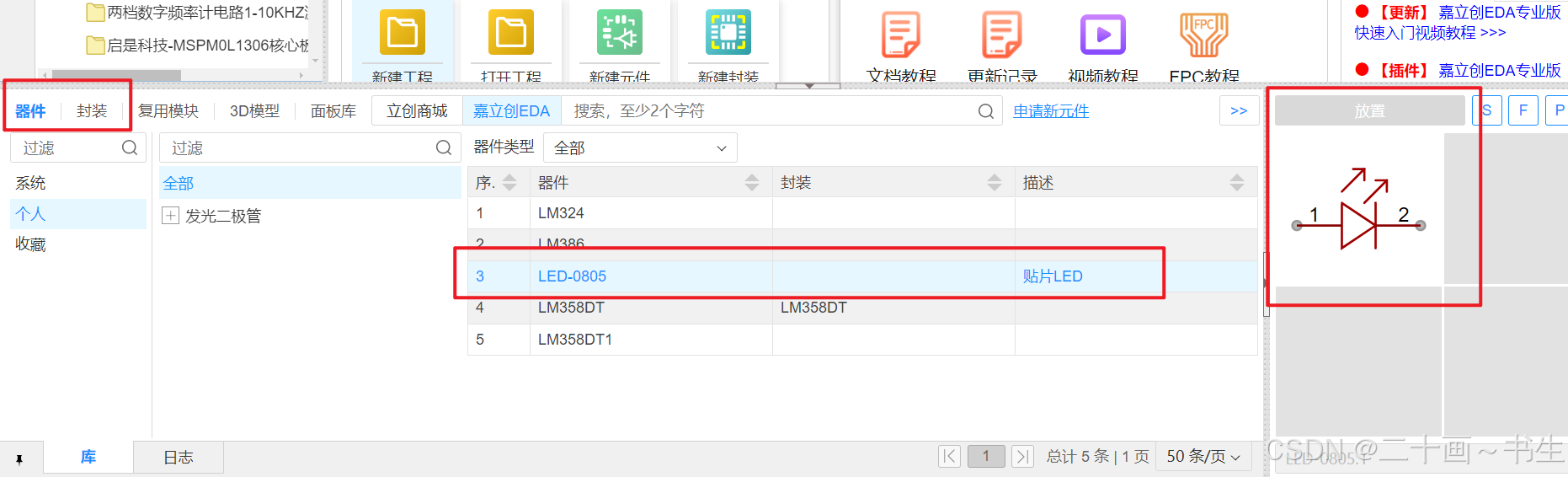

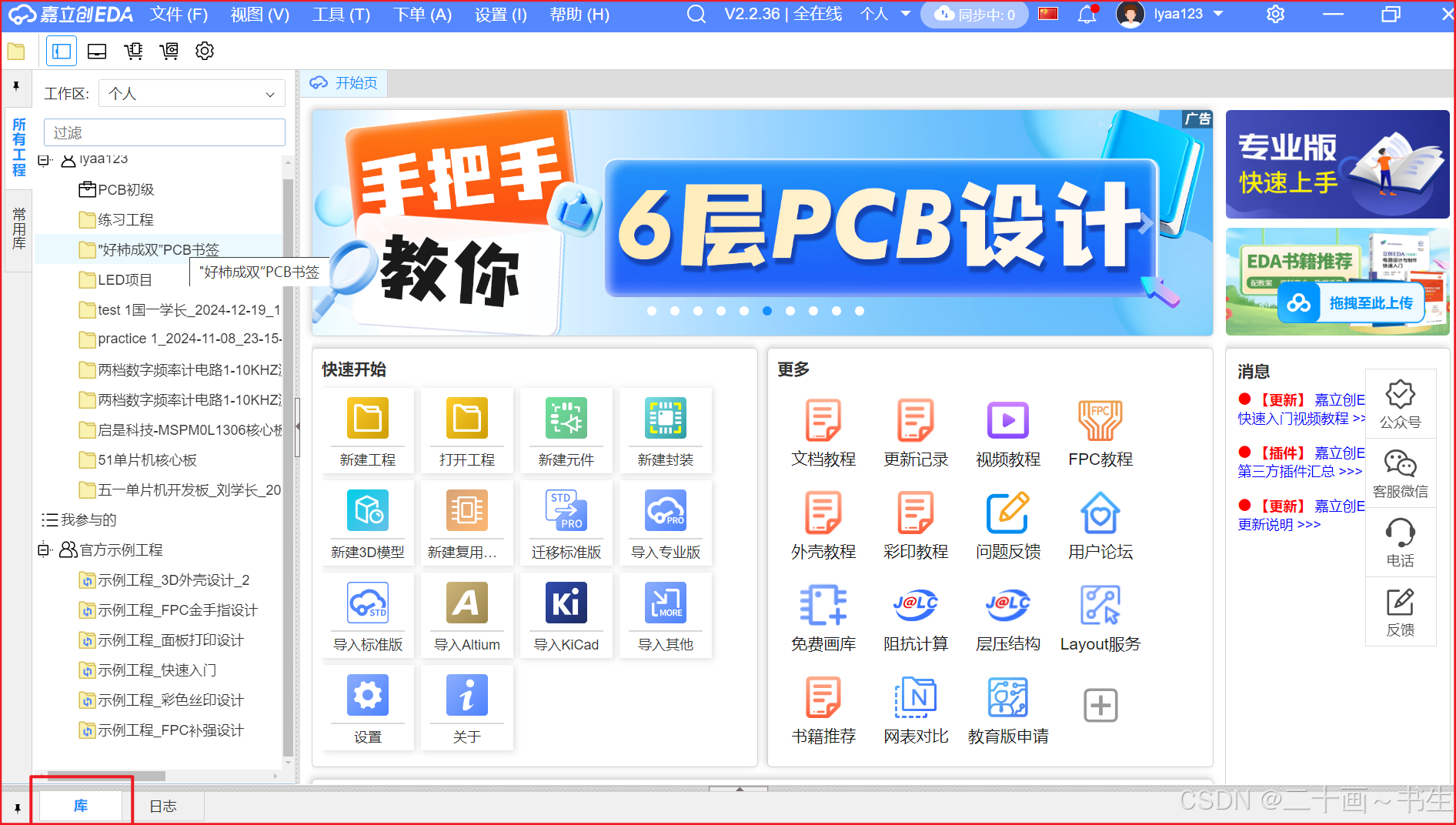

1、选择下方的“库”选项栏，然后选择“个人”，可以对我们之前绘制的封装以及符号进行查看

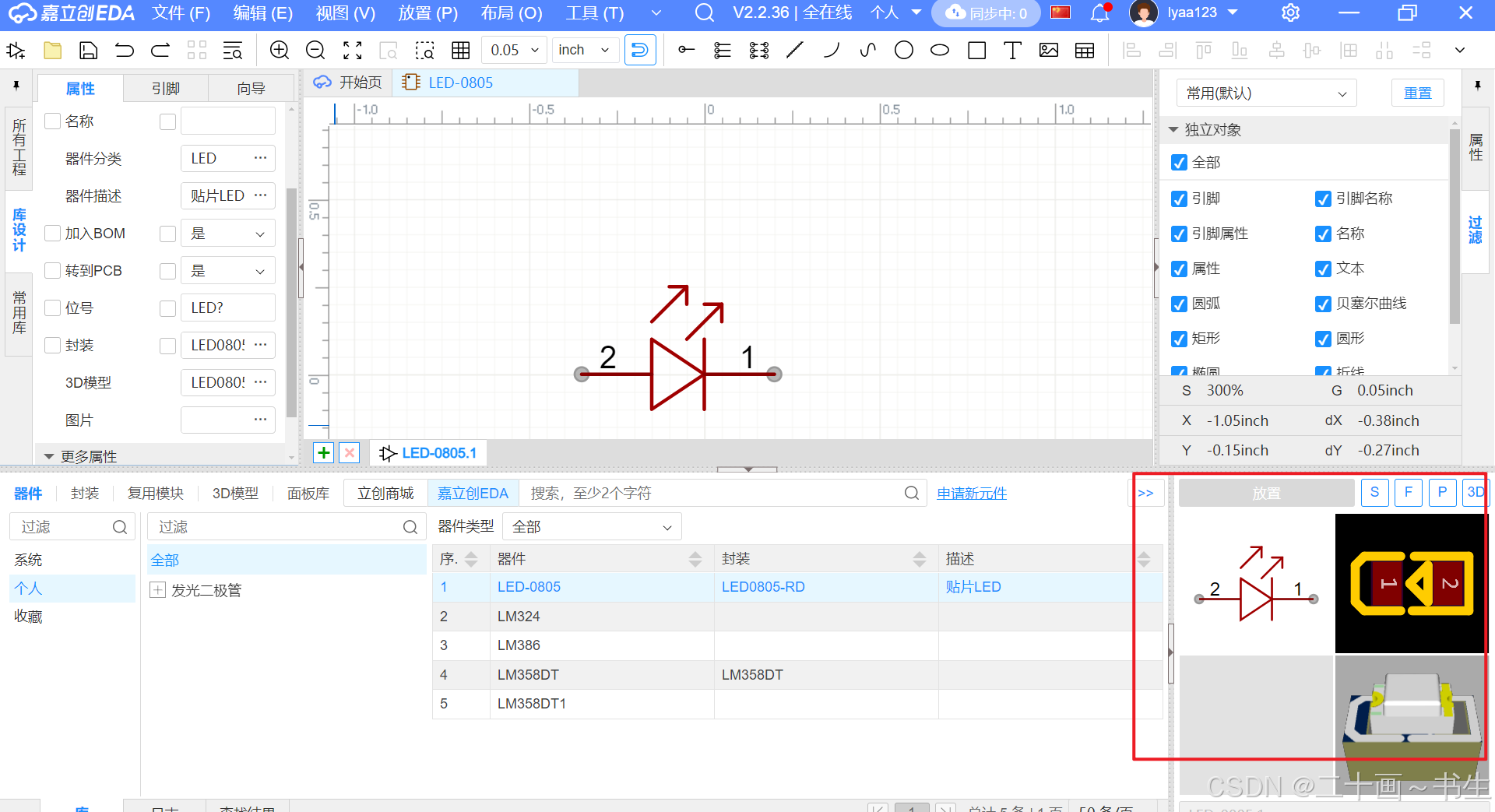

2、在这里我们可以看到封装与符号，但是他们是互相独立的，这里我们以LED-0805为例，对器件进行绑定

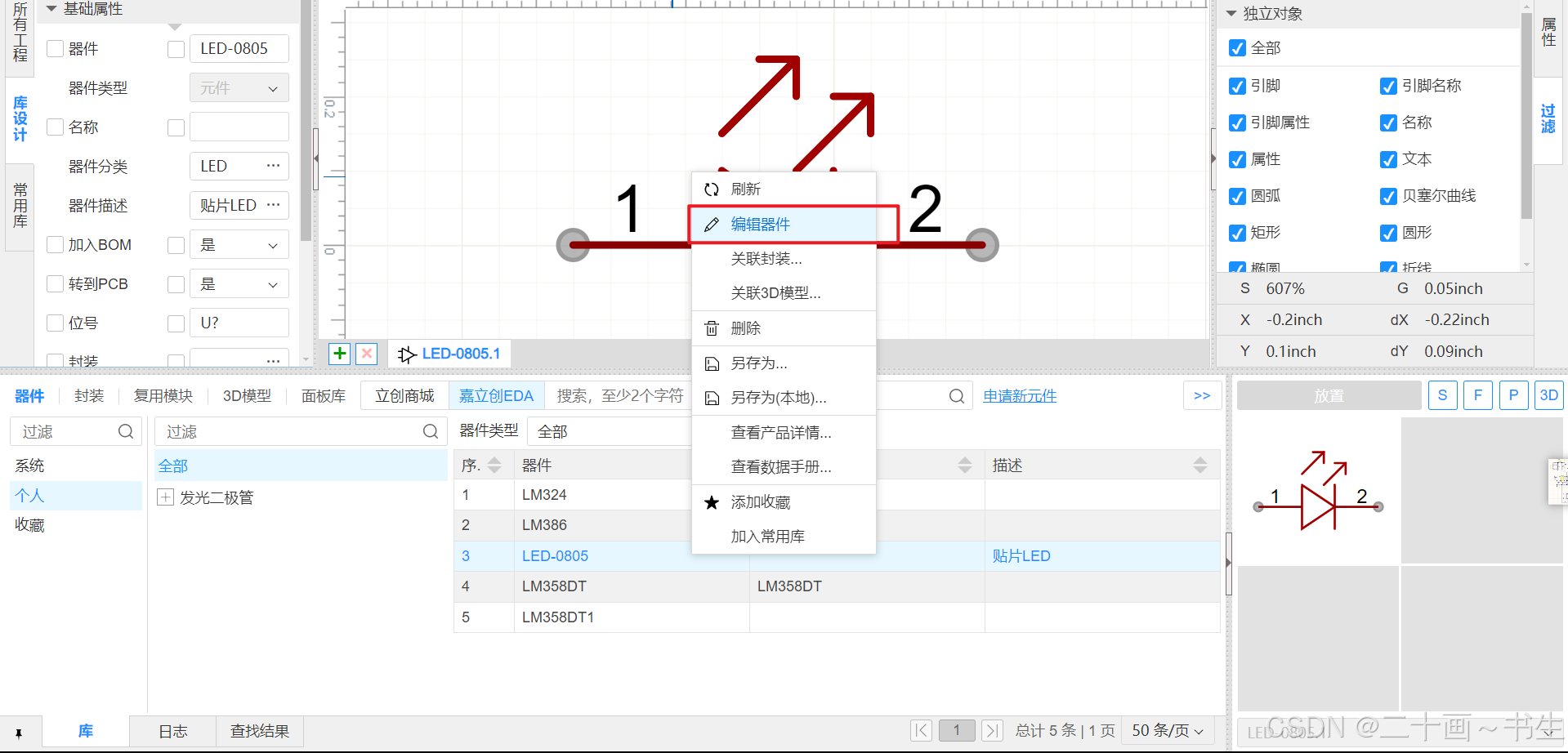

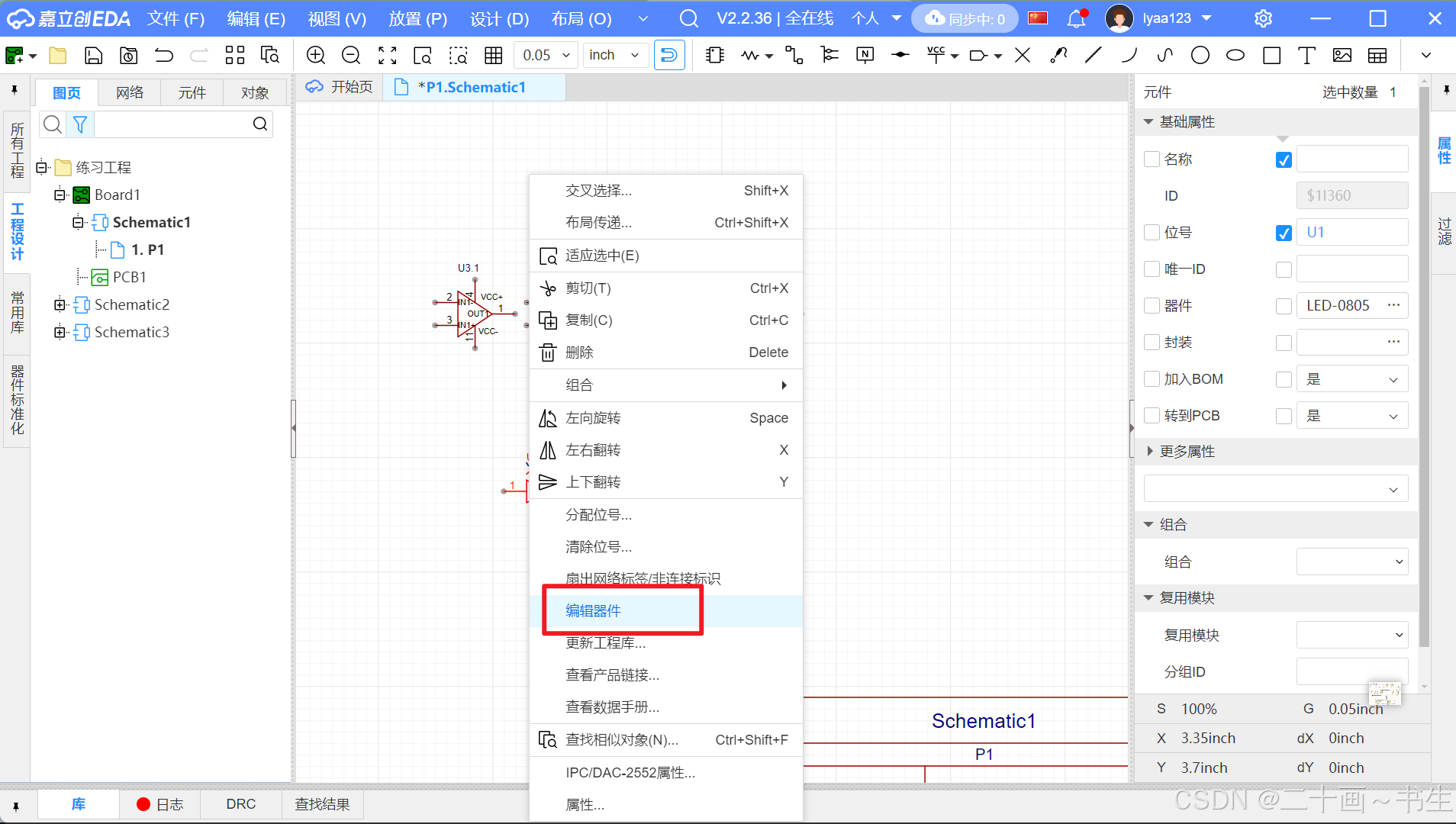

3、右击器件，单击编辑器件

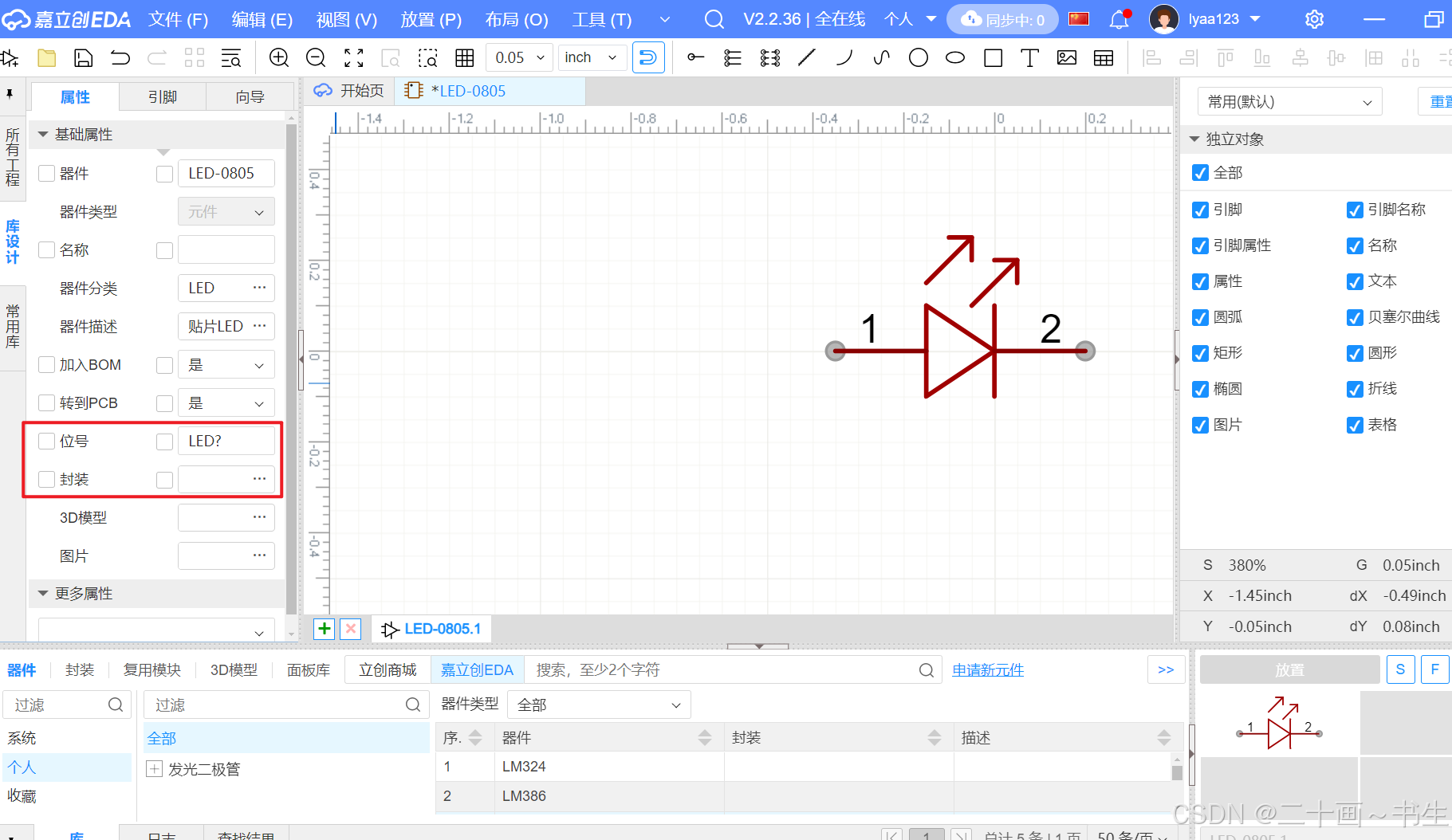

4、位号改成LED？，使用的时候就会出现LED1，LED2，然后点击封装栏

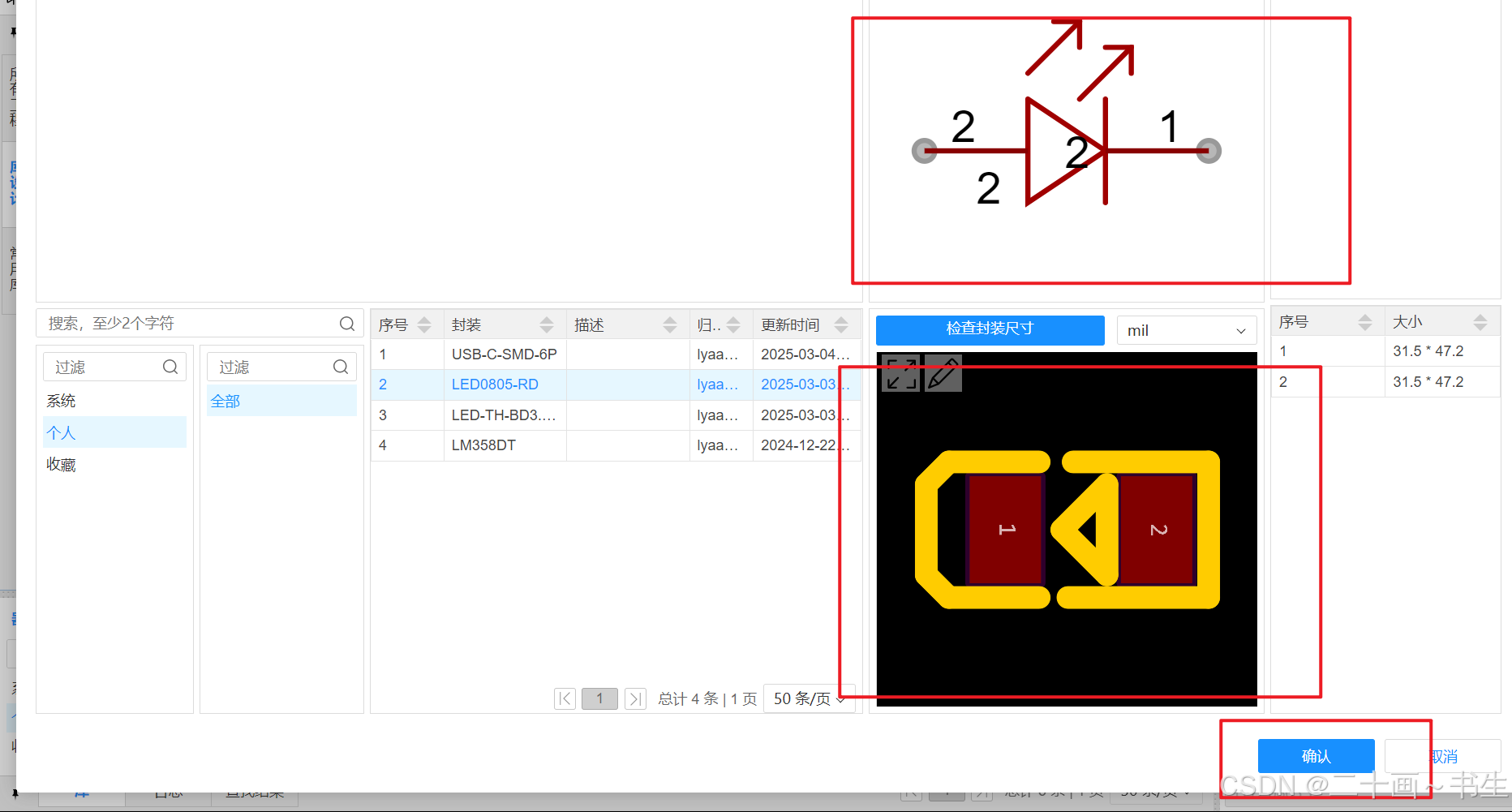

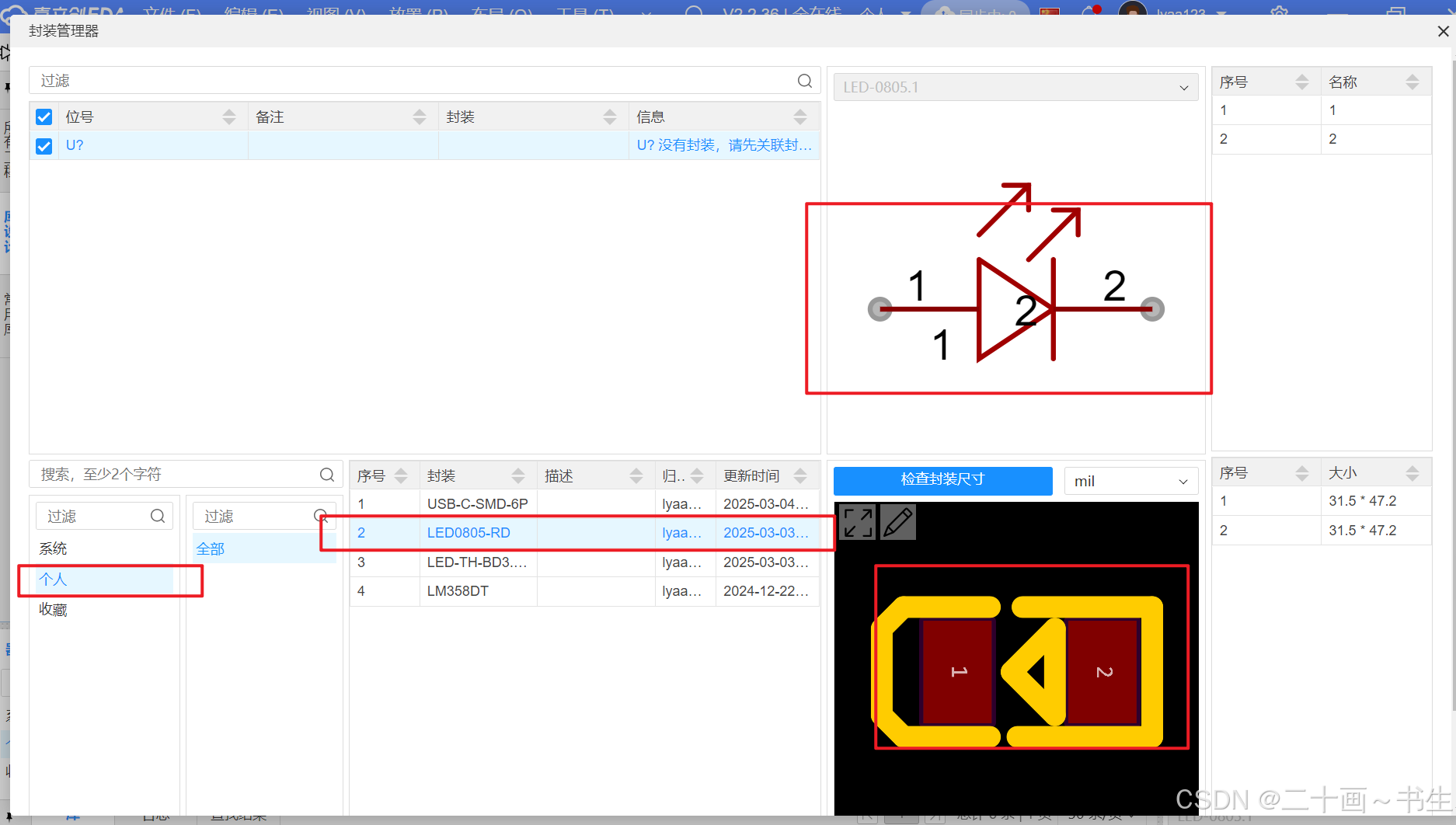

5、在个人选中我们的封装，检查封装是否一致，不一致还要进行更改，如图，我们的正负极序号不一致
6、叉掉重新更改编号，然后再绑定封装，现在查看就没有什么问题了，单击“确认”即可。绑定封装我们不仅可以绑定个人的封装，也可以绑定系统的封装。
九、3D模型的导入与绑定

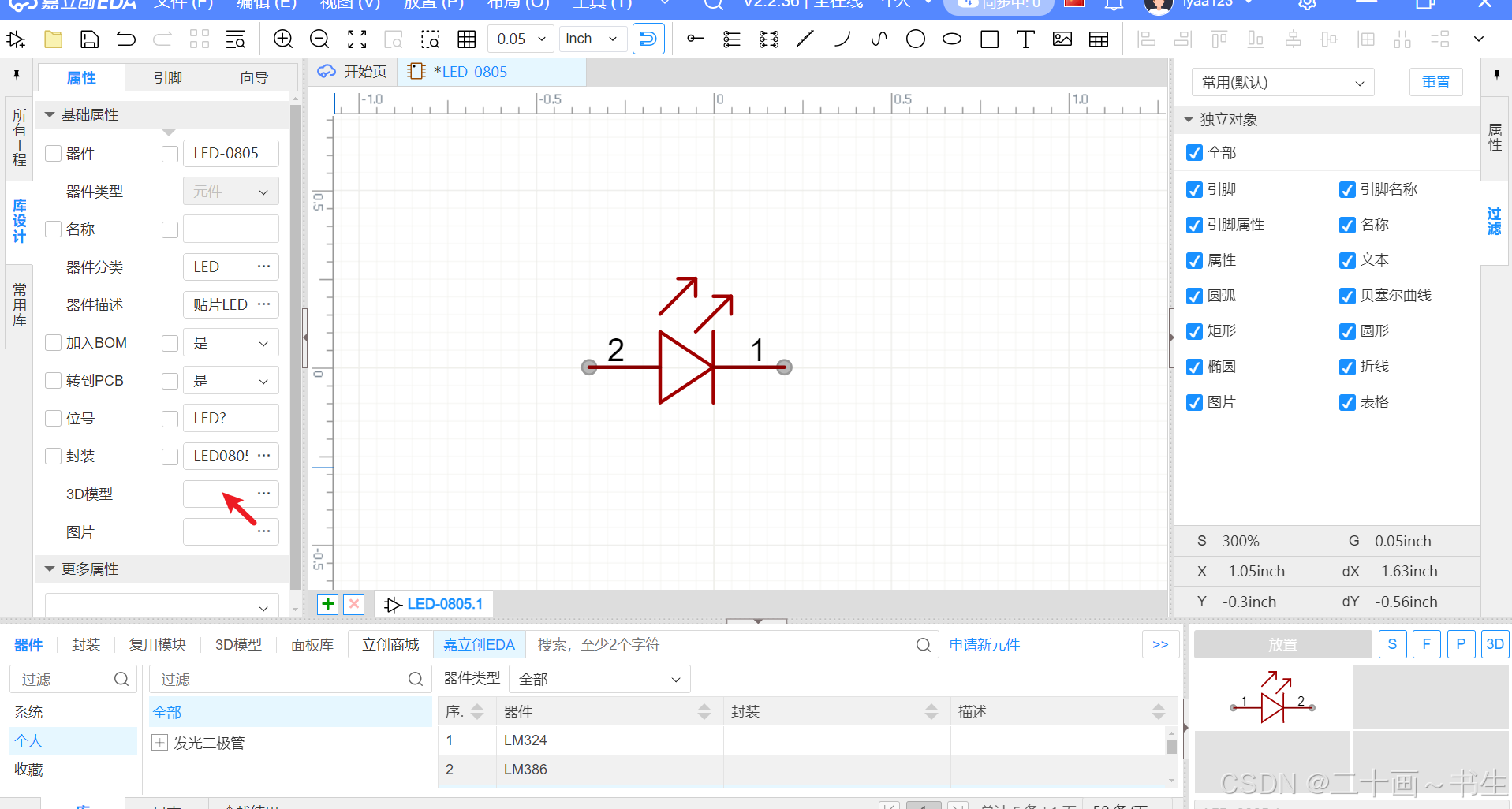

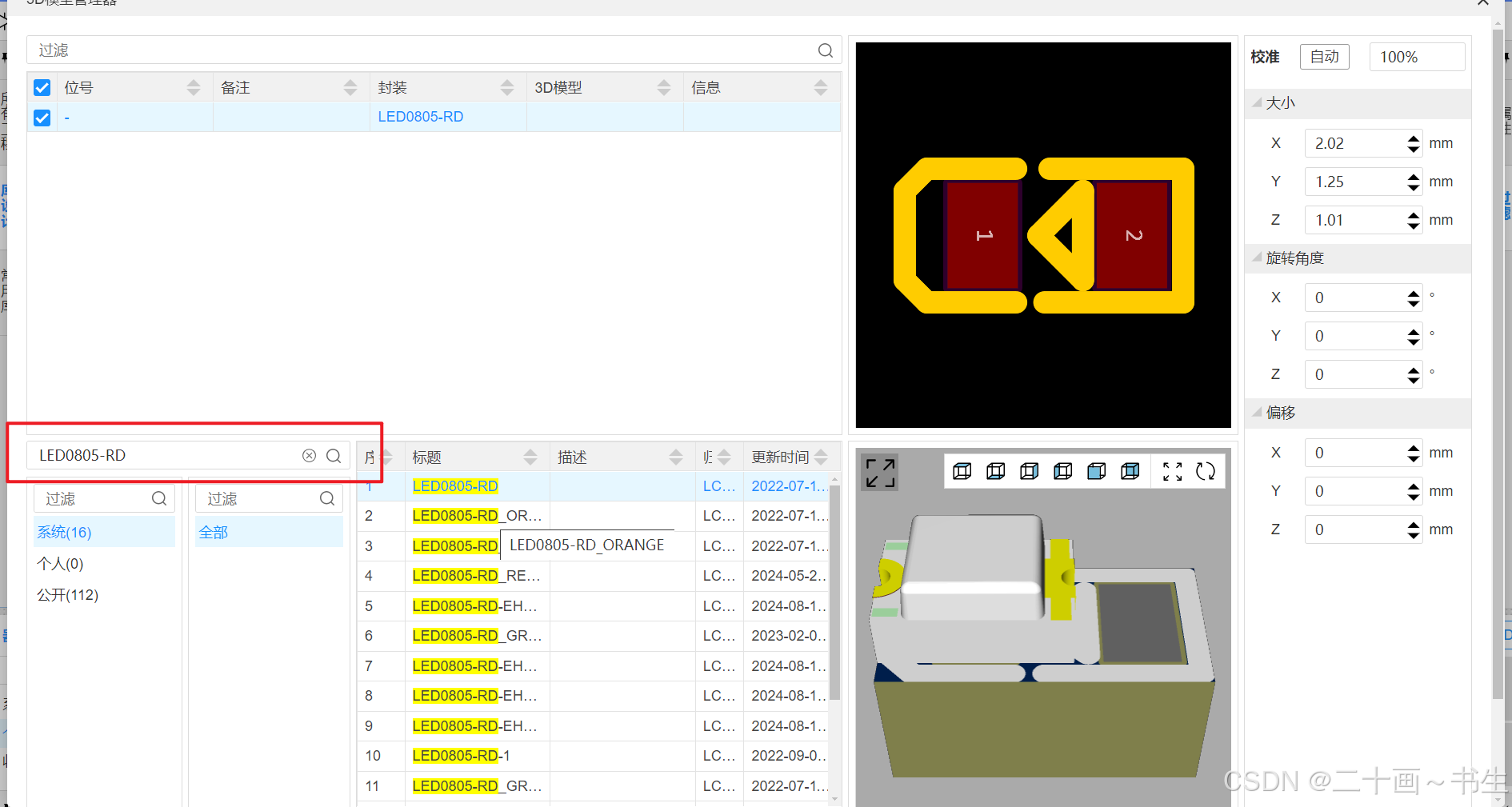

1、打开绘制好的器件，点击“3D模型”
2、直接搜索，选择一个合适的，设置好校准即可。模型正负极与我们的封装要相对应。
还有一种方法，我们可以新建3D模型，导入我们已经画好了的3D模型，在我们的个人区绑定添加3D模型即可。
3、点击确认，就可以预览我们的器件封装，3D模型啦。
十、官方库另存为个人库

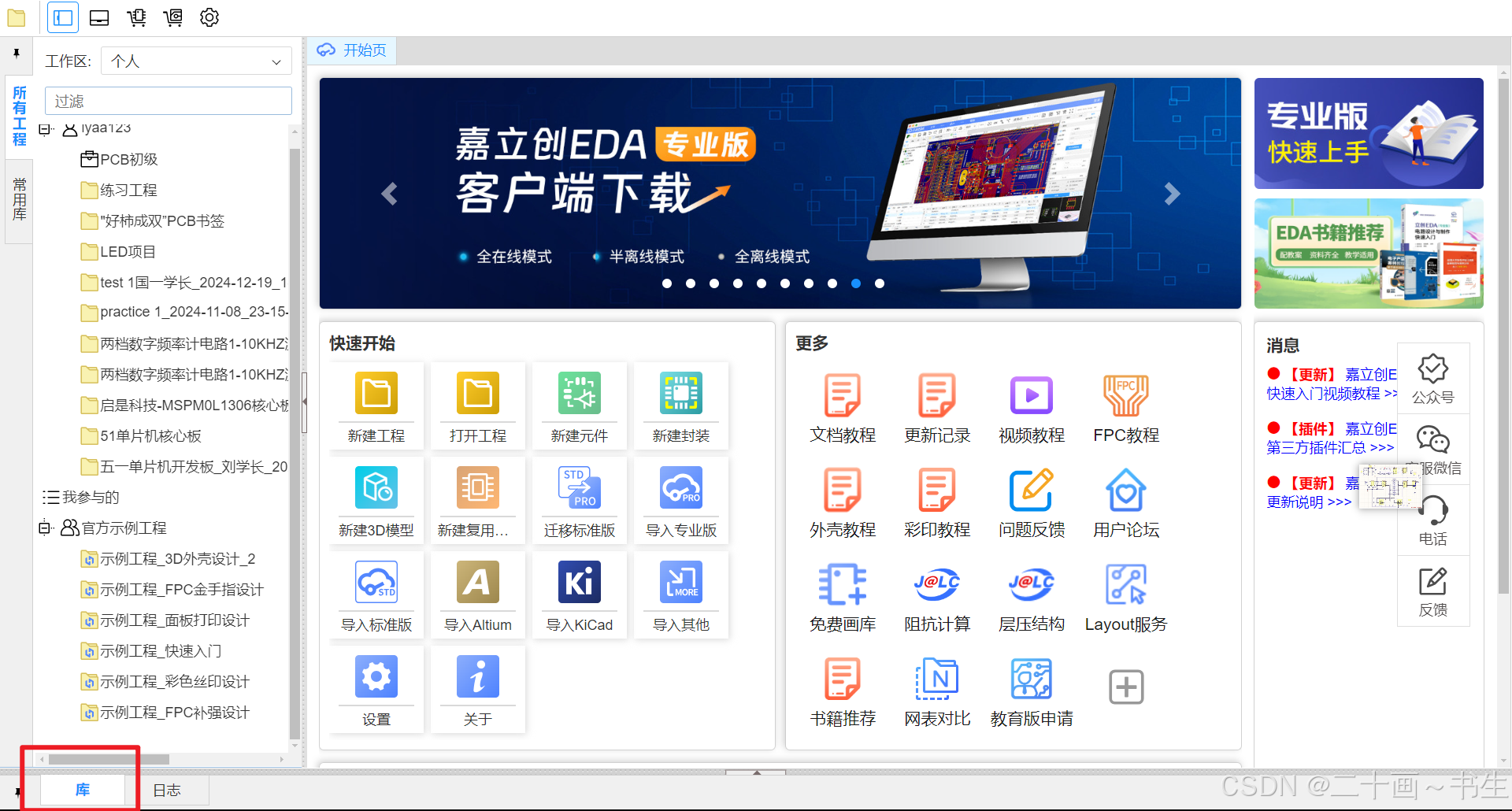

1、点击左下方的库选项栏

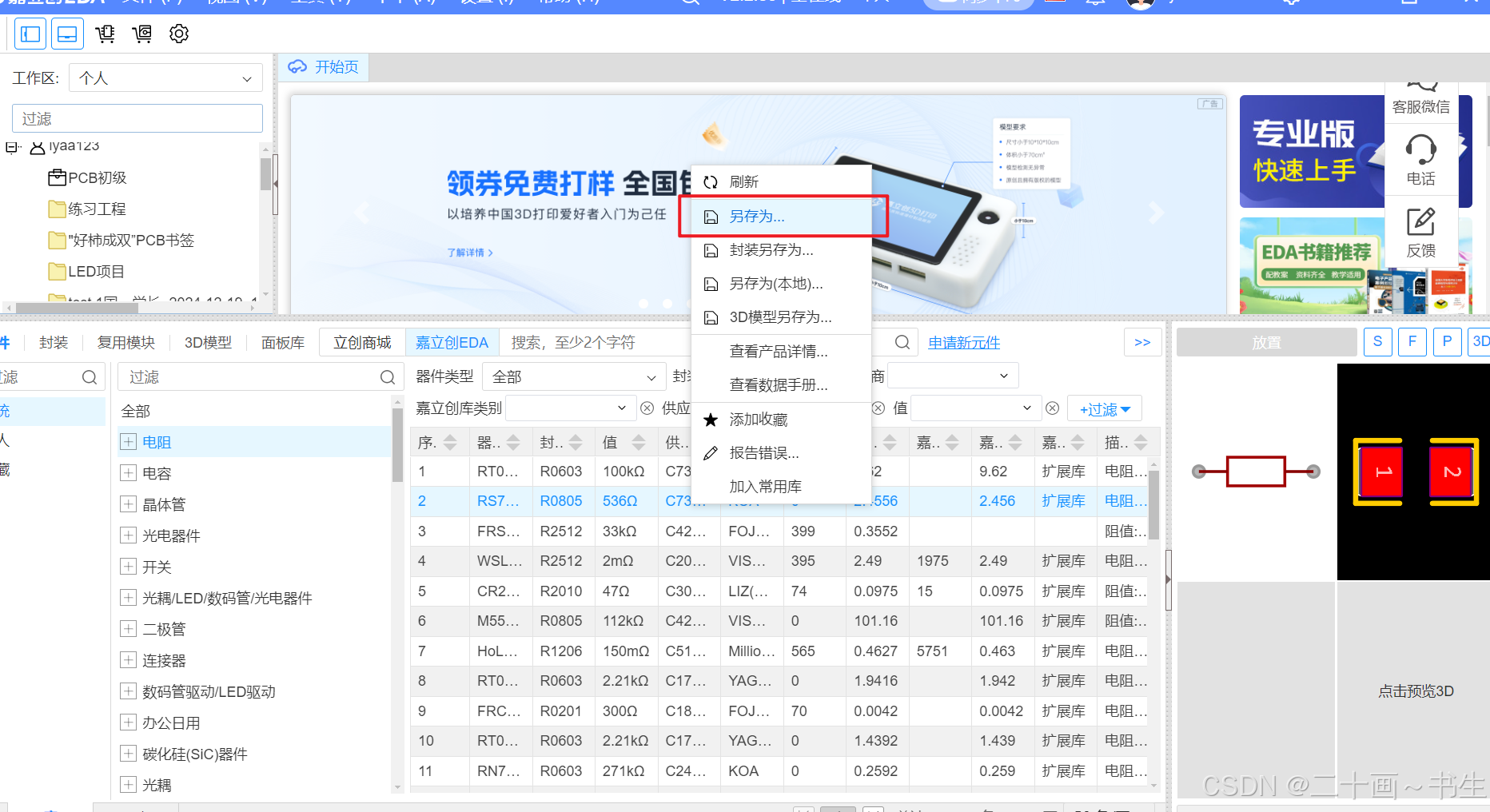

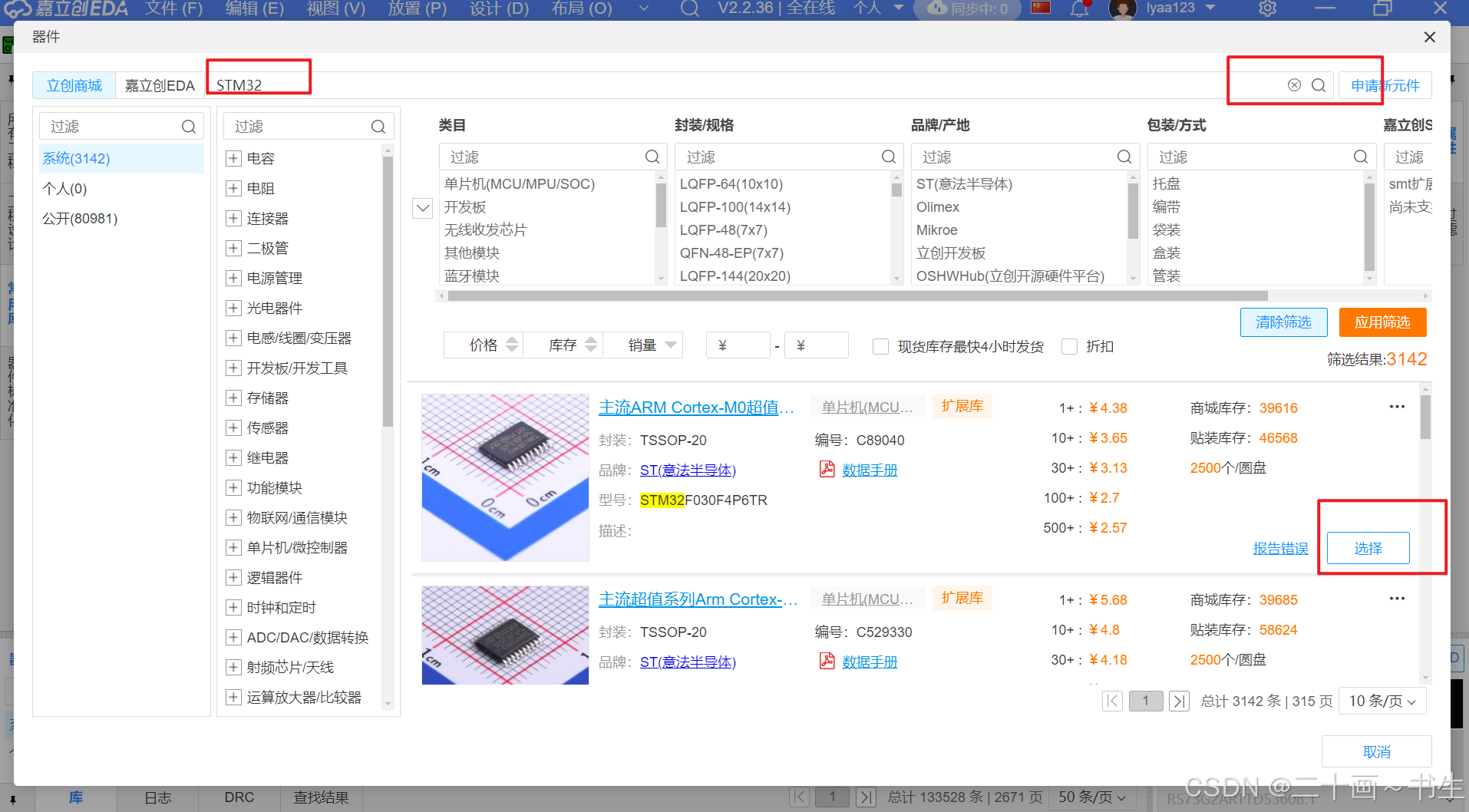

2、在系统中有很多器件，经常用的器件，如果有些符号、封装、3D模型如果不符合我们的设计需要，可以选中该器件，右击，选中“另存为”个人，然后点击保存即可，然后就可以对器件进行编辑啦，九相当于我们自己绘制的器件一样修改，还是永久性的，在每一个工程里面都可以用。
十一、个人常用库设置
1、任意打开一个工程，点击设置

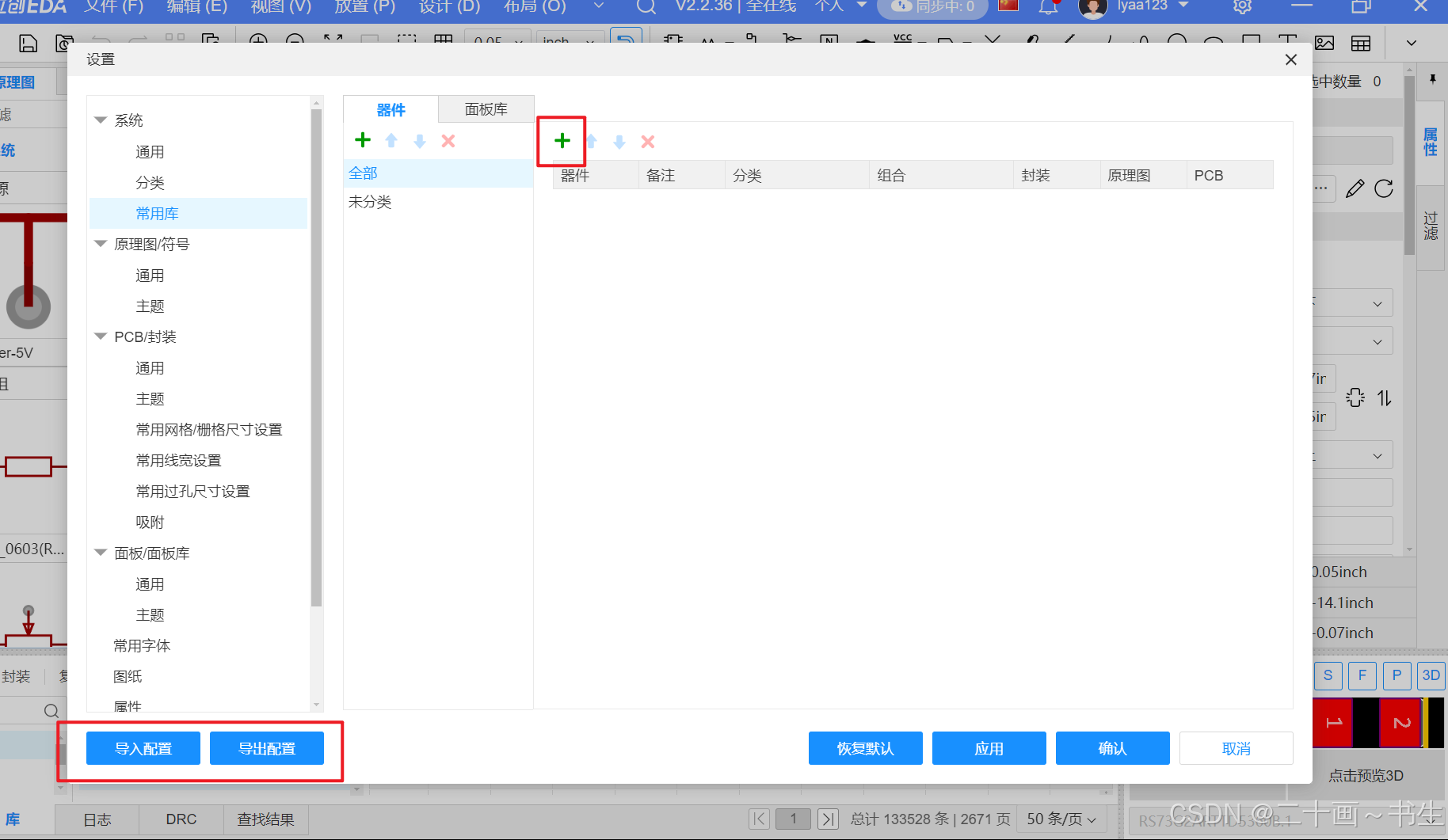

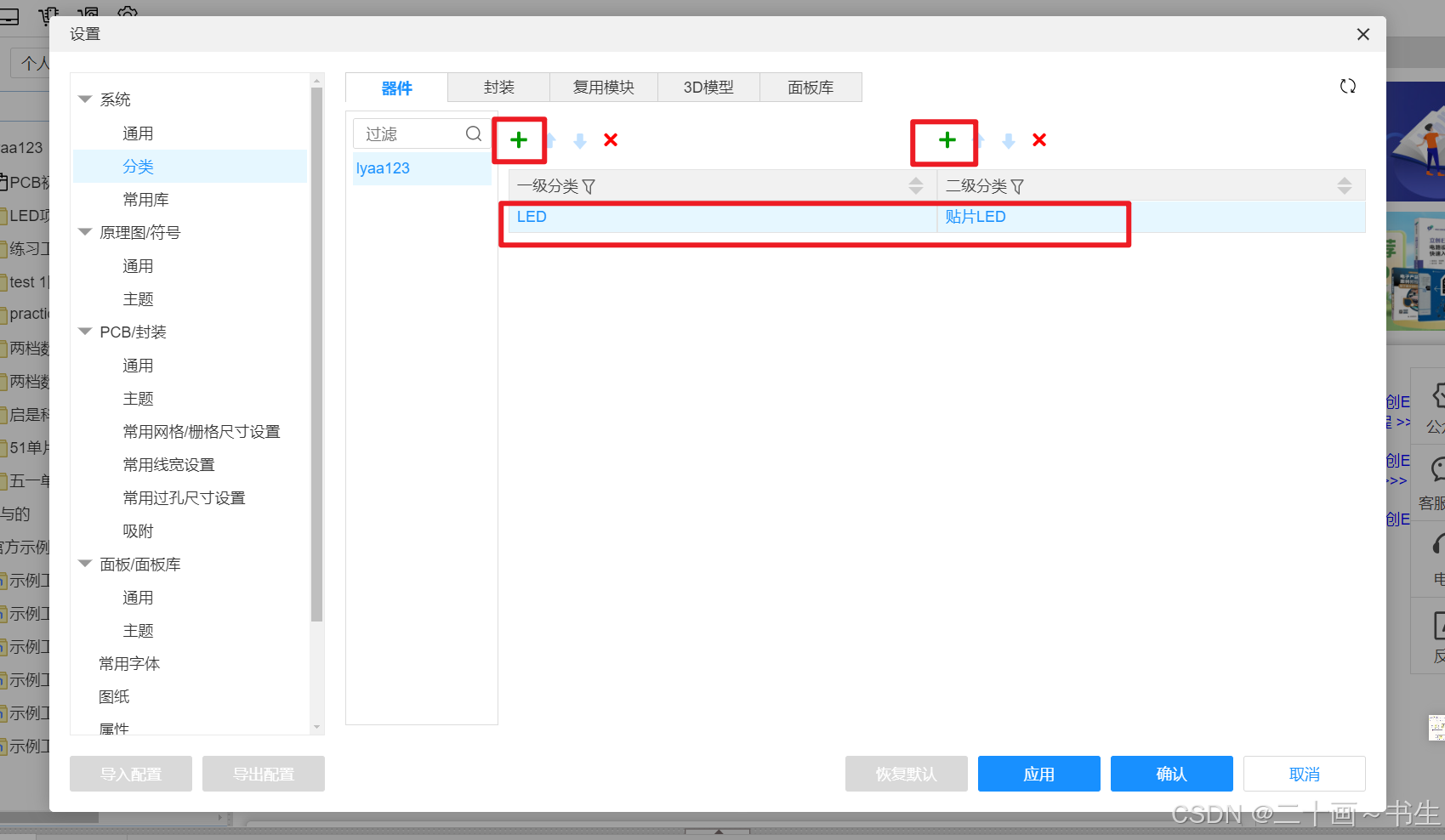

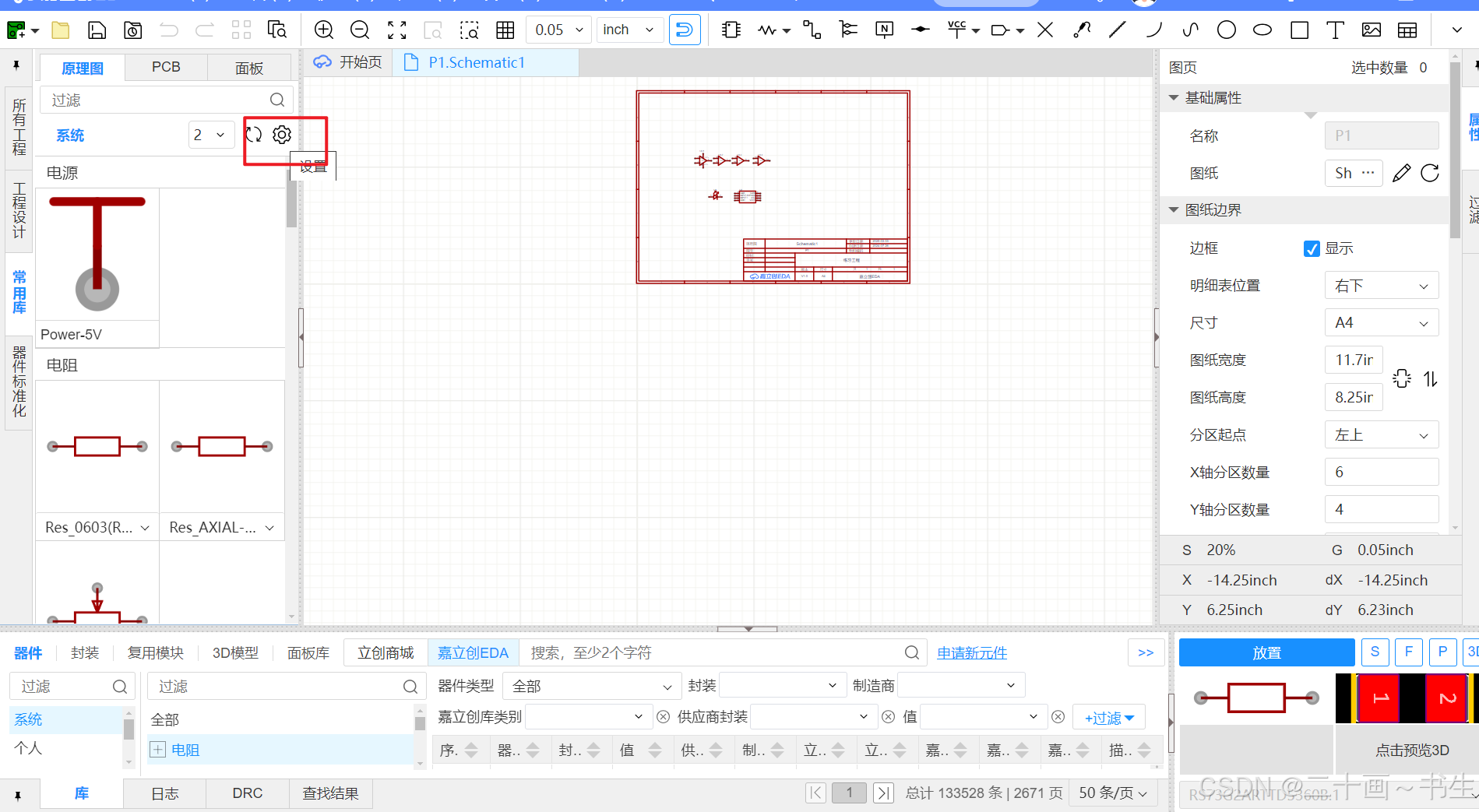

2、我们可以导入别人的配置，也可以导出配置给别人，如果需要添加某个元器件到常用库，就点击+号，搜索需要的元器件
然后选中即可，这样该器件就在我们的常用库中，以后使用就不需要重新查找了。
结尾
在立创EDA专业版中创建元件库是一个系统化且高效的过程。通过精确的绘图工具和丰富的符号库，用户可以轻松绘制出所需的元件符号。在创建过程中，用户需注重元件的电气特性和引脚排列，确保元件库的准确性和实用性。完成元件绘制后，用户需进行细致的校对和测试，以验证元件库的正确性和稳定性。总体而言，立创EDA专业版元件库的创建不仅提高了设计效率，还为后续的电路设计和仿真提供了坚实的基础。这一过程的完成标志着元件库资源的有效整合与优化。你是否还有别的疑问或者是更好的见解，欢迎在评论区留言，下期见啦！㊗️你玩得开心👻，学得愉快！
