无线局域网

WLAN的基本概念

WLAN即Wireless LAN（无线局域网），是指通过无线技术构建的无线局域网络。
WLAN广义上是指以无线电波、激光、红外线等无线信号来代替有线局域网中的部分或全部传输介质所构成的网络。

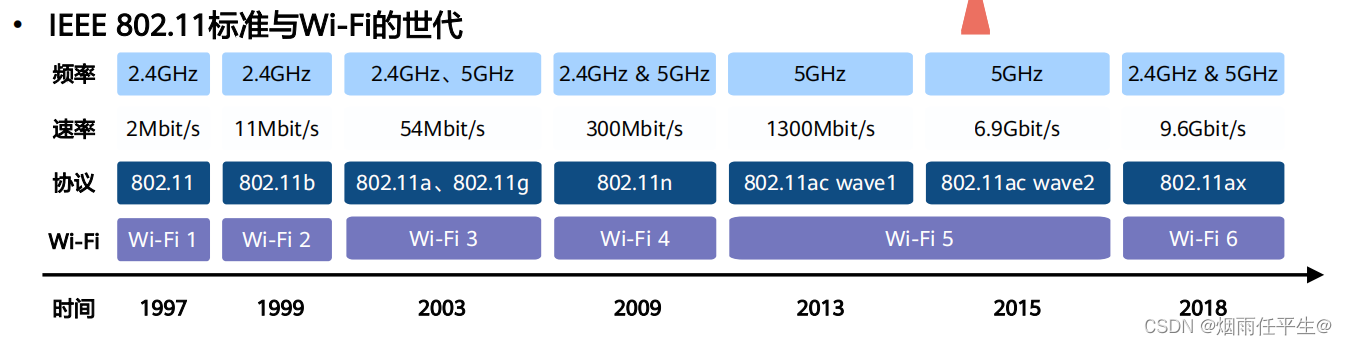

IEEE 802.11、WLAN与Wi-Fi

在这里插入图片描述

基本的WLAN组网架构

在这里插入图片描述

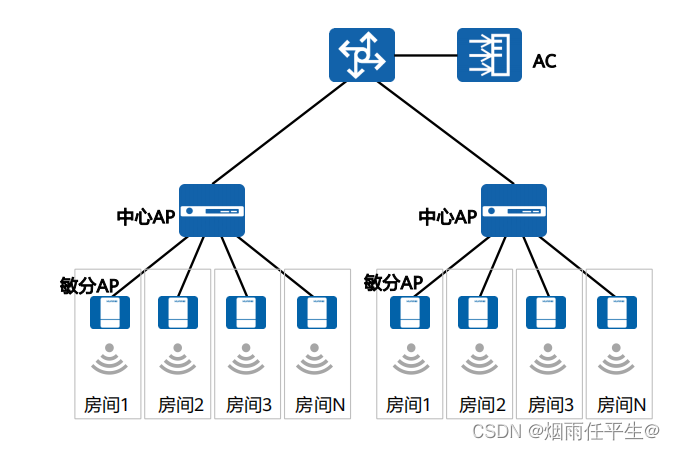

敏捷分布式AP架构

架构特点
• AP的一种特殊架构，将AP拆分为中心AP和敏分AP两部分，中心AP可管理多台敏分AP，在适用的场景下，成本低，覆盖好。敏捷分布式AP可以用于FAT AP、AC+FIT AP、云管理架构。
• 适用范围：房间分布密集的场景。
在这里插入图片描述

有线侧组网概念：CAPWAP协议

什么是CAPWAP隧道？
• CAPWAP（Control And Provisioning of Wireless Access Points Protocol，无线接入点控制和配置协议）：该协议定义了如何对AP进行管理、业务配置，即AC通过CAPWAP隧道来实现对AP的集中管理和控制。
CAPWAP隧道的功能
• AP与AC间的状态维护。
• AC通过CAPWAP隧道对AP进行管理、业务配置下发。
• 当采用隧道转发模式时，AP将STA发出的数据通过CAPWAP隧道实现与AC之间的交互。

有线侧组网概念：AP-AC组网方式

• AP和AC间的组网分为：二层组网和三层组网。

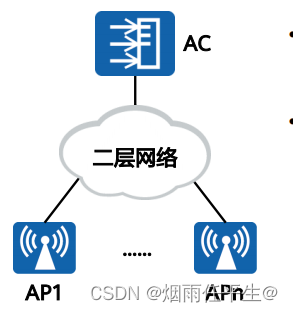

二层组网
• 二层组网：AP与AC之间的网络为直连或者二层网络。
• 由于二层组网比较简单，适用于简单临时的组网，能够进行比较快速的组网配置，但不适用于大型组网架构。
在这里插入图片描述

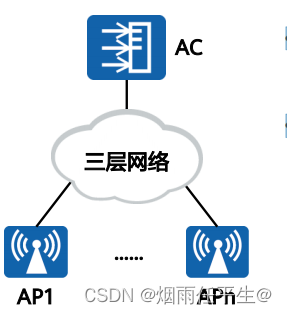

三层组网
• 三层组网：AP与AC之间的网络为三层网络。
• 在实际组网中，一台AC可以连接几十甚至几百台AP，组网一般比较复杂，在大型组网中一般采用三层组网。
在这里插入图片描述

有线侧组网概念：AC连接方式

AC的连接方式分为：直连式组网和旁挂式组网。

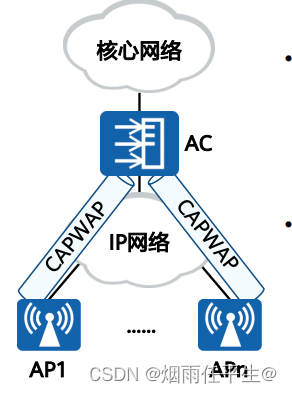

直连式组网
• 直连式组网可以认为AP、AC与上层网络串联在一起，所有数据必须通过AC到达上层网络。
• 直连式组网中AC同时扮演AC和汇聚交换机的功能，AP的数据业务和管理业务都由AC集中转发和处理。
在这里插入图片描述

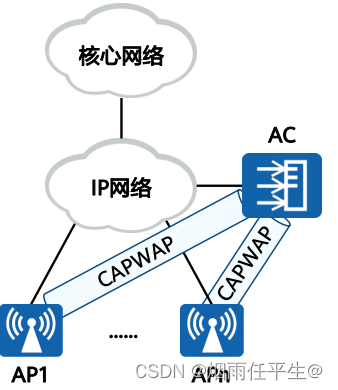

旁挂式组网
• 旁挂式组网，AC旁挂在AP与上行网络的直连网络中，不再直接连接AP。
• 旁挂式组网，AC旁挂在AP与上行网络的直连网络上，AP的业务数据可以不经AC而直接到达上行网络。
在这里插入图片描述

无线侧组网概念：无线通信系统

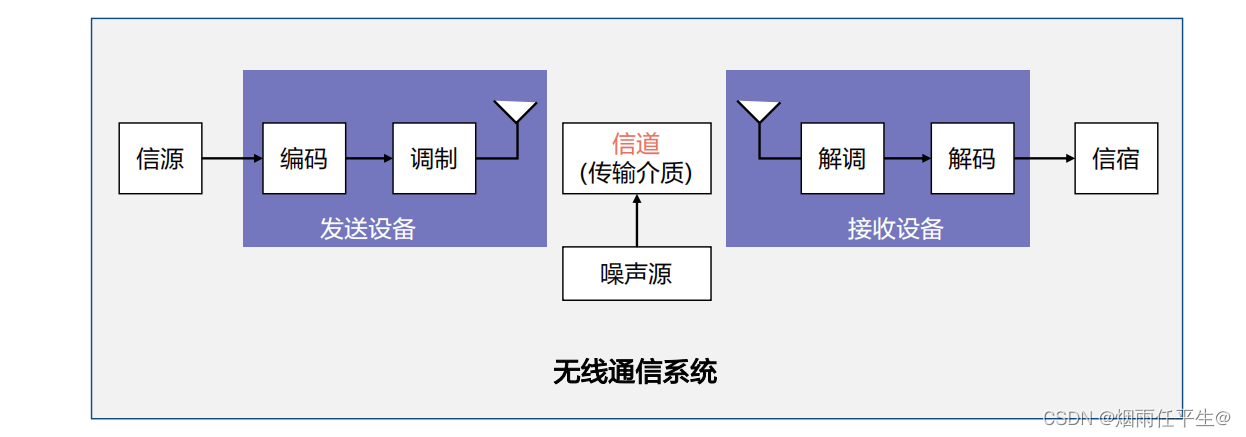

无线通信系统中，信息可以是图像、文字、声音等。信息需要先经过信源编码转换为方便于电路计算和处理的数字信号，再经过信道编码和调制，转换为无线电波发射出去。
在这里插入图片描述

无线侧组网概念：无线电磁波

无线电磁波是频率介于3赫兹和约300G赫兹之间的电磁波，也叫作射频电波，或简称射频、射电。无线电技术将声音讯号或其他信号经过转换，利用无线电磁波传播。

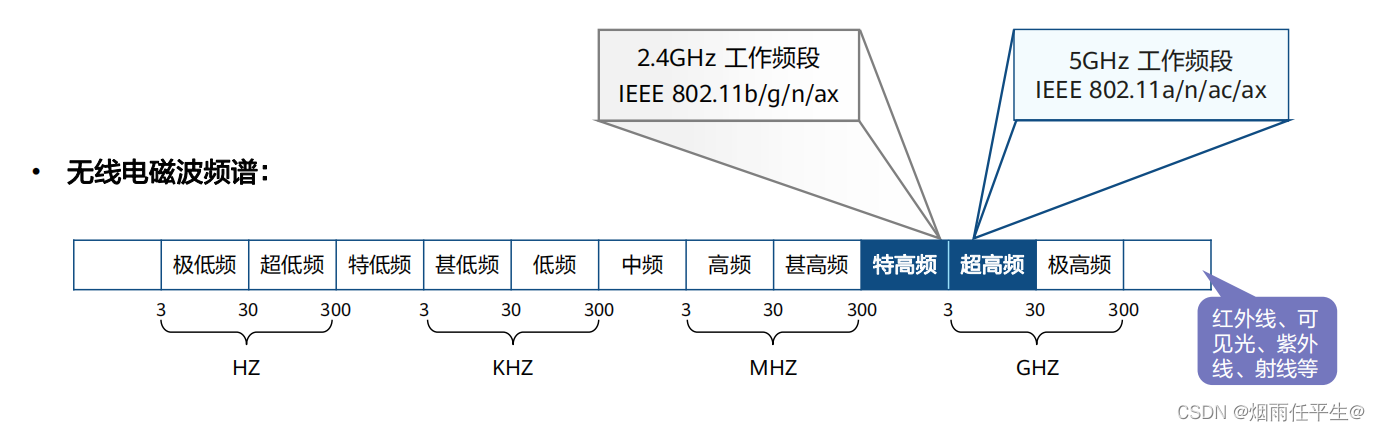

无线电磁波频谱：
在这里插入图片描述

无线侧组网概念：无线信道

信道是传输信息的通道，无线信道就是空间中的无线电磁波。
2.4GHz频段
在这里插入图片描述

• 2.4GHz频段被划分为14个有重叠的、频率宽度是20MHz的信道。其中包含重叠信道和非重叠信道。
▫ 重叠信道：在一个空间内同时存在重叠信道，则会产生干扰问题。
▫ 非重叠信道：在一个空间内可以同时存在非重叠信道，不会产生干扰问题。

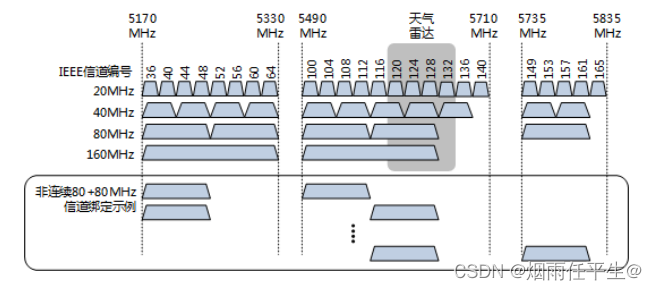

5GHz频段
在这里插入图片描述

• 对于5G频段，支持更宽频谱，频率资源更为丰富，AP不仅支持20MHz带宽的信道，还支持40MHz、80MHz及更大带宽的信道。

无线侧组网概念：BSS/SSID/BSSID

在这里插入图片描述

• 基本服务集BSS (Basic Service Set)：
▫ 一个AP所覆盖的范围。
▫ 在一个BSS的服务区域内，STA可以相互通信。
• 基本服务集标识符BSSID (Basic Service SetIdentifier)：
▫ 是无线网络的一个身份标识，用AP的MAC地址表示。
• 服务集标识符SSID (Service Set Identifier)：
▫ 是无线网络的一个身份标识，用字符串表示。
▫ 为了便于用户辨识不同的无线网络，用SSID代替BSSID。

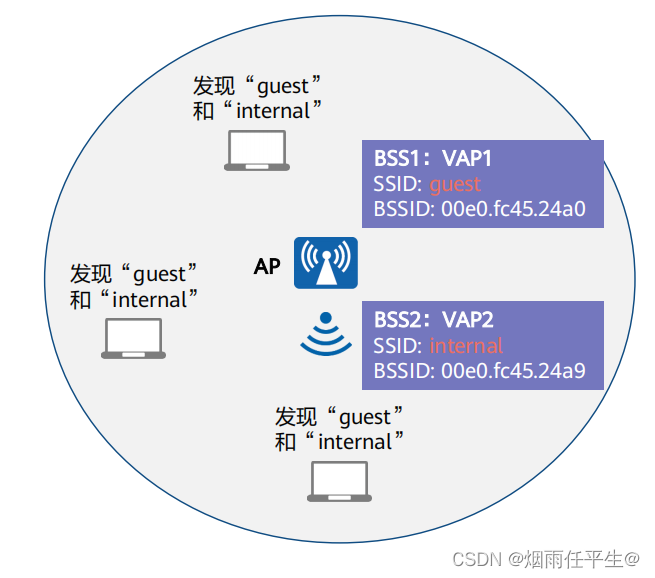

无线侧组网概念：VAP

在这里插入图片描述

• 早期的AP只支持1个BSS，如果要在同一空间内部署多个BSS，则需要安放多个AP，这不但增加了成本，还占用了信道资源。为了改善这种状况，现在的AP通常支持创建出多个虚拟AP (Virtual Access Point, VAP)。
• 虚拟接入点VAP：
▫ VAP就是在一个物理实体AP上虚拟出的多个AP。每一个被虚拟出的AP就是一个VAP。每个VAP提供和物理实体AP一样的功能。
▫ 每个VAP对应1个BSS。这样1个AP，就可以提供多个BSS，可以再为这些BSS，设置不同的SSID。

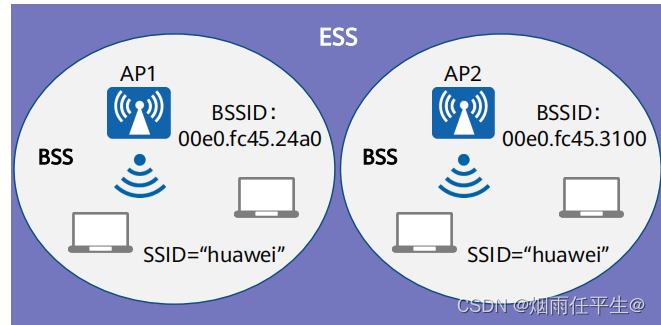

无线侧组网概念：ESS

在这里插入图片描述

• 为了满足实际业务的需求，需要对BSS的覆盖范围进行扩展。同时用户从一个BSS移动到另一个BSS时，不能感知到SSID的变化，则可以通过扩展服务集ESS实现。
• 扩展服务集ESS (Extend Service Set)：
▫ 由多个使用相同SSID的BSS组成，是采用相同的SSID的多个BSS组成的更大规模的虚拟BSS。
