安视交换机诊断工具与后台命令行

诊断工具与后台命令行

后台命令行介绍
正常情况下，安视交换机均只能通过页面进行配置。命令行只是提供一种初始化配置及设备离线时
的配置手段。以下对3.8.0.3版本，即交换机sw2.6版本新增的命令行进行介绍，之前版本的不支持后面介
绍的命令。
首先需要知道如何登陆命令行后台：
1、可通过console线连接交换机console口进行配置，波特率为115200
2、通过ssh、telnet的方式登录交换机，需在界面先开启ssh或telnet服务。若交换机未激活，则密
码为admin；若交换机已激活上线，则密码为控制器admin账户的密码；若交换机为胖模式已修改过密
码，则密码为修改后的密码。

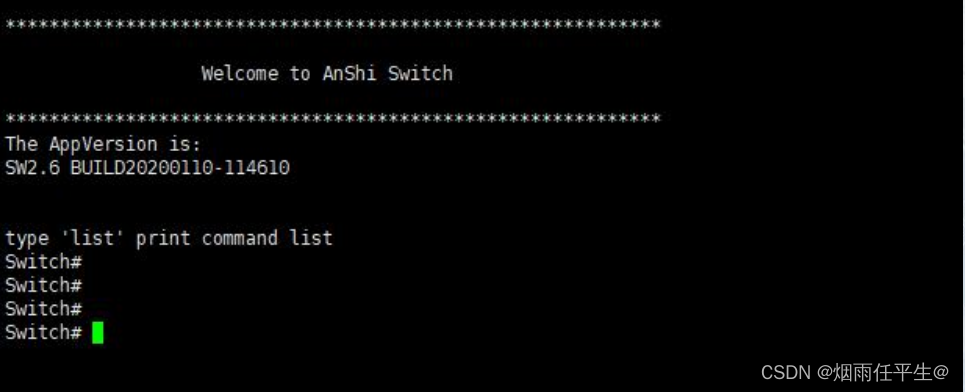

登录后台后，即可看到如下命令行页面

后台命令行介绍

list 类似于show
configure terminal 进入config模式，需要输入登录密码
find_wac address A.B.C.D config模式下，用于设置发现控制器IP
switch mode (fat|fit) config模式下，用于切换胖瘦模式
list interface transceiver 全局模式下，查看光口光功率
reset_pwd 全局模式下，恢复交换机的密码为默认
erase start-config 全局模式下，恢复出厂设置
list ip route 全局模式下，查看路由表
list running_config 全局模式下，查看当前正在运行的配置
list arp 全局模式下，查看ARP表
list mac address-table 全局模式下，查看MAC地址表

注意：

l 已上线的管理模式的交换机，使用命令行配置后，配置会被控制器上的配置覆盖掉
l 胖模式与监控模式下交换机通过后台命令更改的配置会同步显示到web界面上，但是需要write后重启才不会丢失配置

下载诊断工具

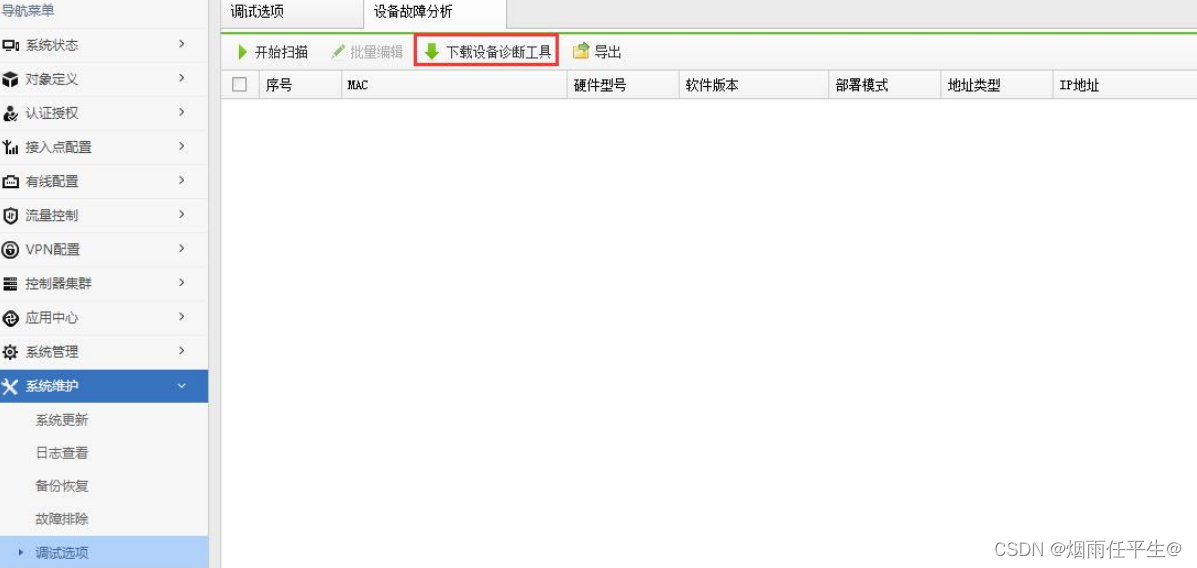

1、在控制器页面【系统维护】->【调试选项】->【设备故障分析】中下载

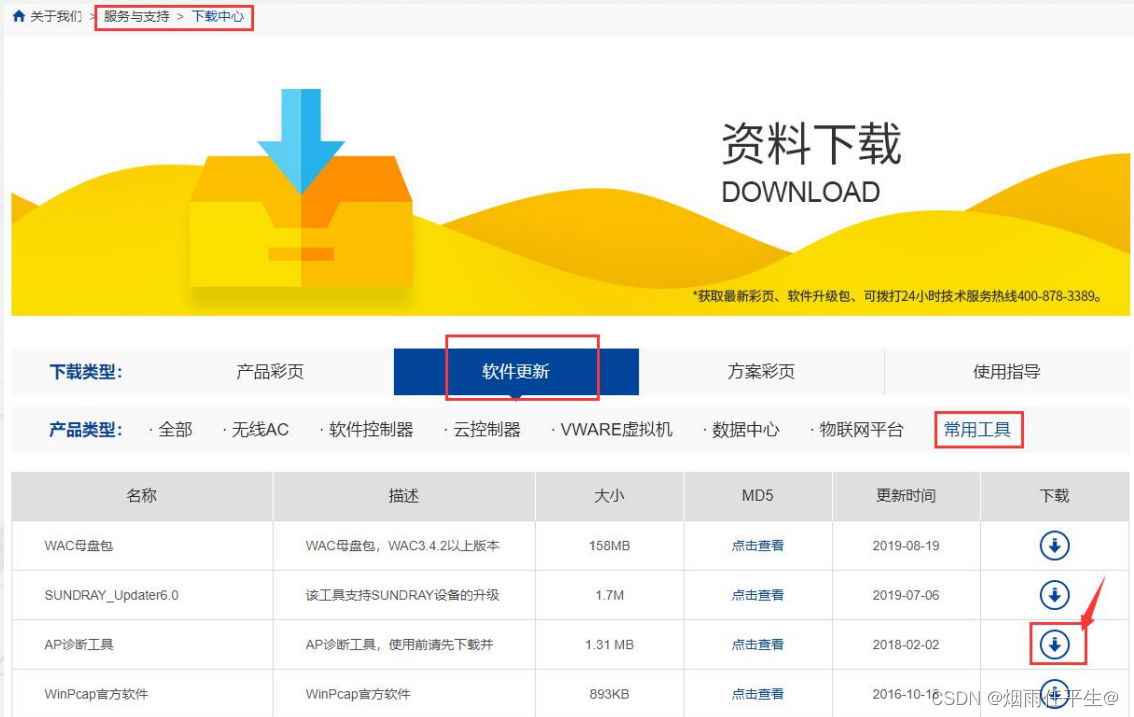

2、如无控制器，可通过电脑访问sundray.com.cn找到【服务与支持】->【下载中心】->【软件更
新】->【常用工具】找到AP诊断工具进行下载。
官网版本更新较慢，如需最新版诊断工具，可联系售后4008783389获取。

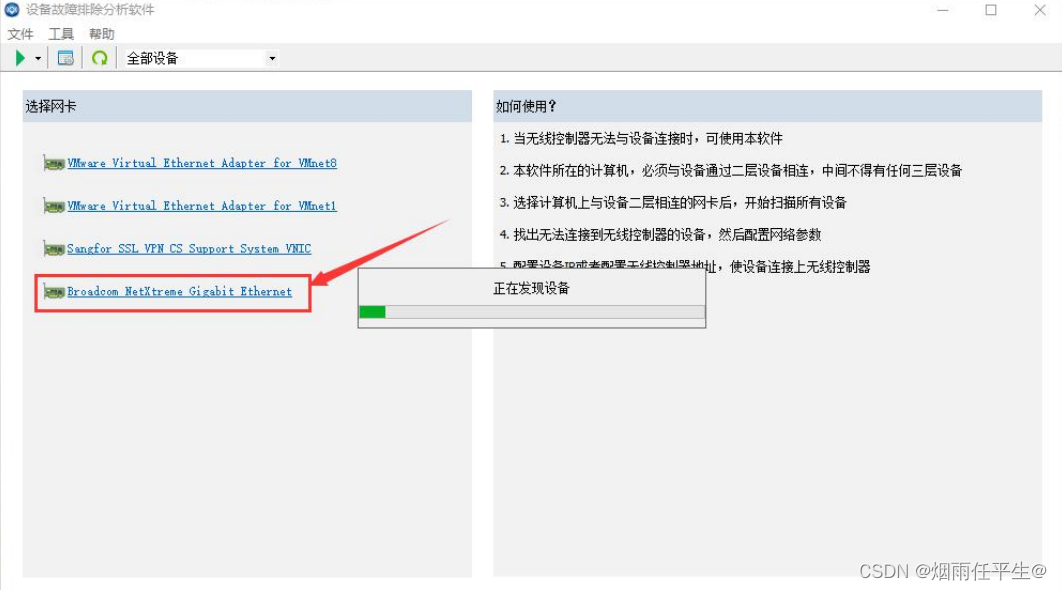

诊断工具使用

电脑如果没有安装winpcap插件时，诊断工具是无法使用的，需要先安装winpcap官方软件后才可
以运行。另外，不能使用win10系统自带的winpcap插件，需要卸载重新下载安装，否则可能出现无法扫描到设备的问题。winpcap插件也在信锐官网下载。

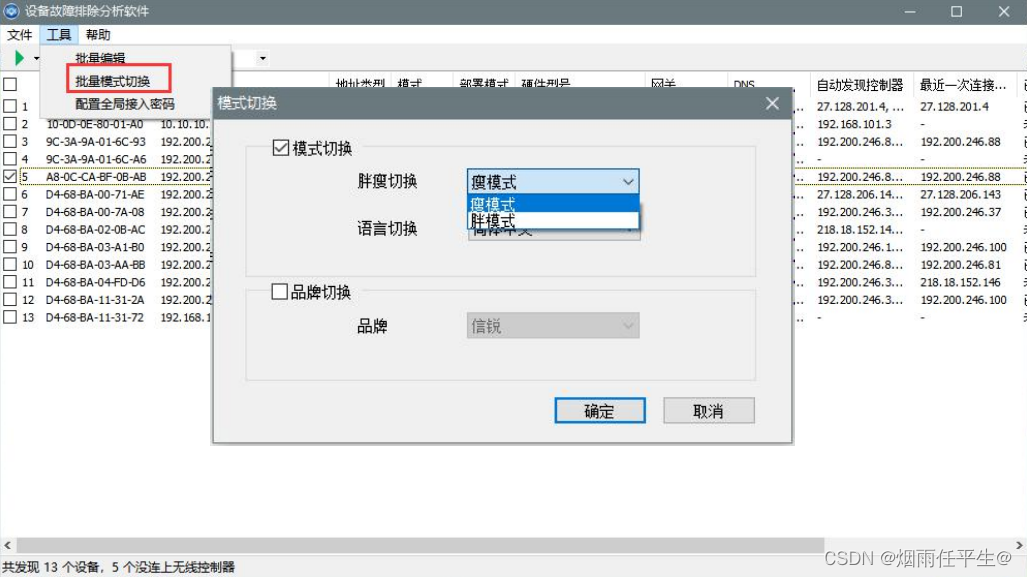

在扫描到安视交换机后，可以看出具体安视交换机的模式，如图为瘦模式，需要切换成胖模式，则
选中该智能交换机，点击【工具】->【批量模式切换】进行胖瘦切换。
注意：胖瘦切换过程，交换机会自动重启，此时切记不能断电，否则可能出现设备变砖风险。

诊断工具使用

3.8.0.3版本开始，诊断工具在保留原有功能外，还增加如下功能点：
l 支持修改交换机的管理vlan

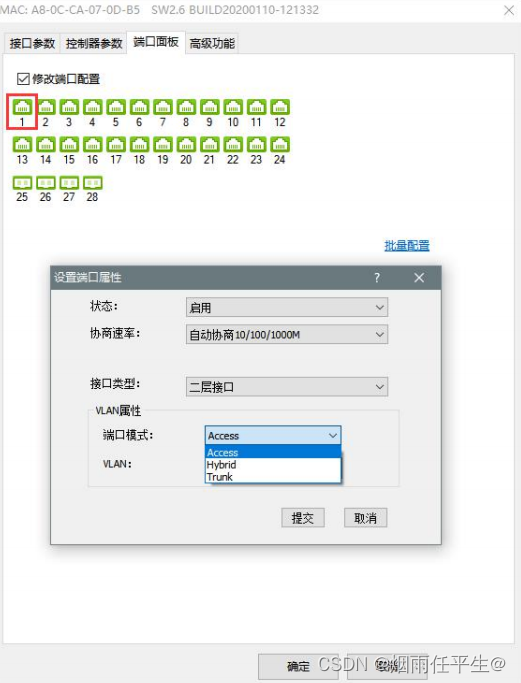

l 支持修改交换机网口状态、速率、接口类型、vlan属性等配置注意：
l 仅支持修改3.8.0.3及以上版本，即sw2.6及以上版本的交换机
l 2.6版本之前版本的交换机通过该版本扫描工具扫描时还是同以前一样，仅能设置IP和发现控制器IP
l 修改的配置为临时生效，重启设备会恢复为修改前配置，需登录设备进行配置重启才不会丢失
