小白入门单片机——51篇（1）

Keil5+STC-isp 编写代码+烧录程序

proteus仿真模拟，可不借助单片机实物进行设计

网课：江科大51单片机教程

学习单片机型号：STC89c51

---

Proteus的使用

新建工程——全部选择默认

· Proteus器件库的打开方法

或使用快捷键P

器件库

51单片机最小系统所需元器件对应的关键词为：

· 单片机 AT89C52

·按键      BUTTON

·晶振      CRYSTAL

电阻（Resistors）和电容（Capacitors）由于种类众多，可以根据它们的子类（Category）进行选择。不同型号的电容或电阻之间最大的差异体现在封装大小上，加上器件属性值可以随意调节，所以任意选择一个即可。

除了器件以外，还有电源（POWER）和地（GROUND），这两样的查找方法可以查看下图：

设置元器件属性

电容有容值属性，电阻有阻值属性，修改它们可以双击器件或者右键选择编辑属性。（电容的微法为uF，电阻3R3表示3.3欧姆）

下图将电容C1的容值设置为33pF：

连线

器件引脚间连线的操作比较简单，依次点击两个引脚即可。

还有很多细节这里无法一次性讲完，这些需要自己通过实践去体会和学习。

---

LED点亮程序编译

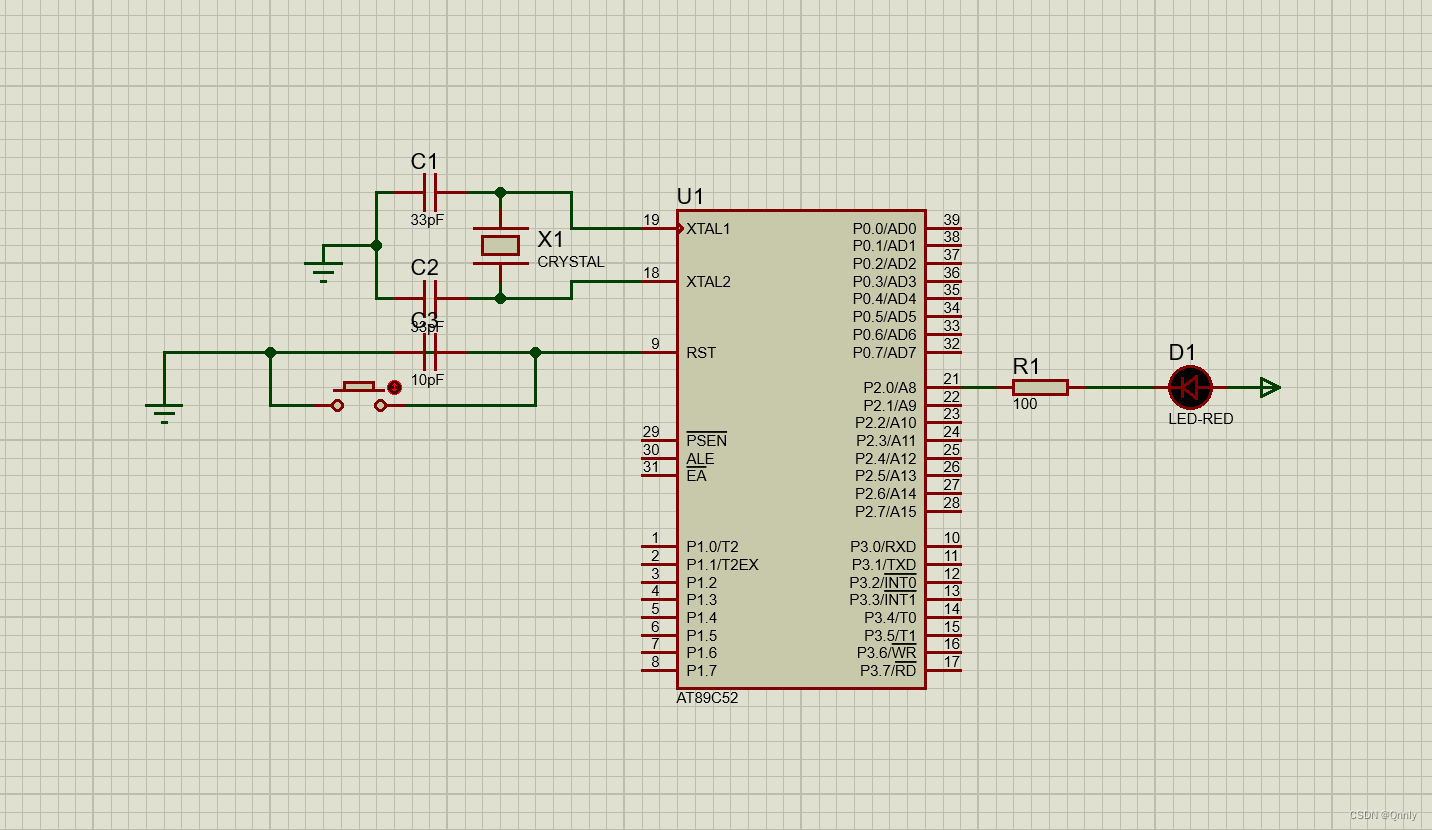

·单片机模型搭建

上图是我的C52开发板的LED模块的原理图，由于LED为共阳极，所以当负极为低电平时，LED亮；当负极为高电平的时候，LED灯灭。且LED的端口连在P2端口。

·keil5中进行程序编程

#include <REGX52.H>

void main()
{
	P2=0xFE;	//1111 1110
	while(1)
	{

	}
}

·双击89C52添加hex文件

·点击左下角仿真按钮进行软件仿真

---
