OSPF配置学习

1、基本概念

按工作机制和算法分，OSPF属于链路状态路由协议，按工作区域分，OSPF属于内部网关协议。

采用Dijkstra（迪杰斯特拉）算法。OSPF报文封装在IP层，协议号89。使用组播地址224.0.0.5和224.0.0.6建立邻居。

路由采用触发更新机制。影响邻居建立的因素有：router ID、area ID、hello时间、协议认证、子网掩码。不同设备可以使用不同的OSPF进程号，不影响建立邻居。

 一条路径的cost等于本路由器到达目标网段沿途的所有路由传递方向入接口的cost总和，cost越小，路径越优。 OSPF协议本身不存在环路。

支持路由过滤，路由聚合，修改cost，默认路由下发，路由认证等路由优化功能。

2、报文类型

Hello报文：用于建立和维持邻居关系，周期性发送；不同网络类型，周期时间不同，4倍Hello时间没有收到Hello报文，认为邻居断开。

DD报文：描述本地LSDB（链路状态数据库）的摘要信息，用于两台路由器之间进行数据库同步。

LSR报文：向对方请求所需要的LSA。

LSU报文：向对方发送其所需要的详细LSA。

LSAck报文：用于对收到的LSA进行确认。

3、网络类型

链路两端的OSPF接口网络类型必须一致，否则双方无法建立邻居关系。例外：hello时间相同，可以建立OSPF邻居；选举DR和BDR条件相同，可以保证正常学习路由。

P2P（Point-to-Point，点对点），hello周期10s，不选举DR与BDR

BMA（Broadcast Multiple Access，广播式多路访问），hello周期10s，选举DR与BDR

NBMA（Non-Broadcast Multiple Access，非广播式多路访问），hello周期30s，选举DR与BDR

P2MP（Point to Multi-Point，点到多点），hello周期30s，不选举DR与BDR

4、LSA类型

1-LSA（路由器Router-LSA）：

用于描述每台路由器在所在区域的链路状态信息和开销，每台路由器都会产生，在本区域内泛洪。

2-LSA（网络Network-LSA）：

用于描述区域间DR列表，需要选举DR和BDR的MA网络会产生，在本区域内泛洪。

3-LSA（网络汇总Network-summary-LSA）：

用于描述区域间路由信息，由ABR产生，将该LSA泛洪到其他区域。

4-LSA（ASBR汇总ASBR-summary-LSA）：

用于描述ASBR的信息，辅助5-LSA完成外部路由的计算，由ABR产生，将该LSA泛洪到其他区域。

5-LSA（AS外部AS-external-LSA）：

用于描述OSPF外部路由信息，由ASBR产生并在OSPF域内泛洪。

7-LSA（非完全末梢区域NSSA AS-External-LSA）：

用于描述OSPF外部路由信息，由ASBR产生并在NSSA内泛洪，但是7类LSA只在特殊区域NSSA中才会出现，如果该LSA泛洪到其他区域时会由NSSA区域的ABR进行7-LSA转5-LSA的操作。

5、区域类型

（1）普通区域

OSPF路由协议可以分为单区域和多区域，area 0（0.0.0.0）为骨干区域，是必须存在的区域。如果是多区域的OSPF，则只能存在一个骨干区域，其他区域为非骨干区域。非骨干区域必须和骨干区域相连，骨干区域不能分裂。如果出现上述情况，需要通过虚链路技术解决

（2）特殊区域

stub末节区域：

ABR将生成一条区域内的缺省路由（使用3类LSA描述），不能引入也不接收AS外部路由，4-LSA、5-LSA不能进入，虚连接不能穿越Stub区域。

totally stub完全末节区域：

不允许AS外部路由在本区域内传播，也不允许区域间路由在本区域内传播，通过本区域ABR下发的缺省路由（使用3类LSA描述）到达其他区域，以及AS外部，3-LSA、4-LSA、5-LSA不能进入。

NASS非纯末节区域：

能够引入外部路由，同时又不会学习来自OSPF网络其它区域引入的外部路由，ABR会自动向该区域注入一条缺省路由，该路由采用7类LSA描述，其他区域的4-LSA、5-LSA不能进入。

totally NASS完全非纯末节区域：

在NSSA基础上不会学习其他区域路由，ABR会自动向该区域注入一条缺省路由，该路由采用7类LSA描述，其他区域的3-LSA、4-LSA、5-LSA不能进入，可以引入外部路由。

6、什么是ABR？什么是ASBR？

ABR：区域边界路由器，跨越OSPF不同区域的路由器。

ASBR：自治域边界路由器，用于连接非OSPF路由区域的路由器。

7、防环机制

（1）区间路由防环

OSPF要求所有的非骨干区域必须与Area0直接相连，区域间路由需经由Area0中转，禁止非骨干区域之间直接路由传递。

ABR不会将描述到达某个区域内网段路由的3类LSA再注入回该区域。

ABR从非骨干区域收到的3类LSA不能用于区域间路由的计算

（2）虚连接

使用虚连接使骨干区域在逻辑上连续

8、DR和BDR选举

优先级越大的越优先成为DR，其次为BDR（优先级为0时不参与选举）

选举router ID最大的作为DR，其次为BDR

9、实验配置

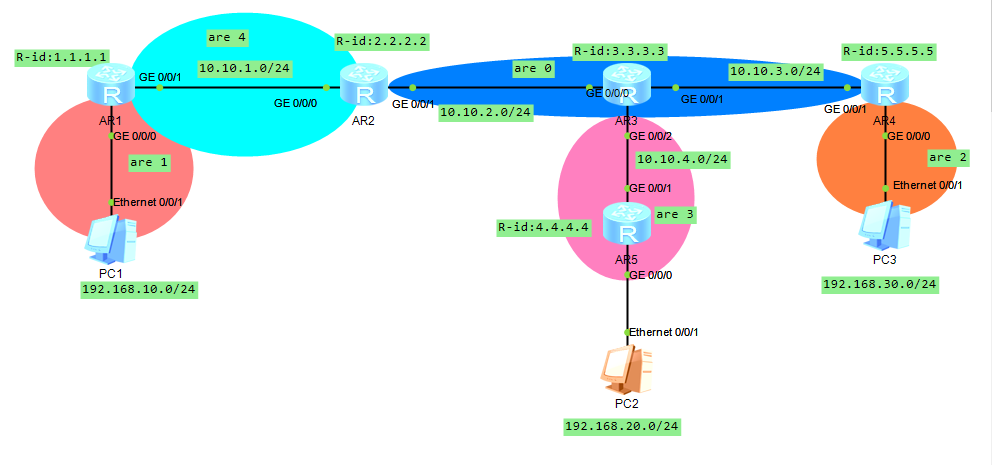

拓扑图：

思路：

1、配置ospf的router-id

2、把相应接口ip通告到相应的域area中

3、没有连接到骨干区域的area，配置vlink-peer

配置：

AR1：
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip ad
[Huawei-GigabitEthernet0/0/0]ip address 192.168.10.1 24
[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip ad
[Huawei-GigabitEthernet0/0/1]ip address 10.10.1.1 24

[Huawei]ospf router-id 1.1.1.1
[Huawei-ospf-1]area 1
[Huawei-ospf-1-area-0.0.0.1]network 192.168.10.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.1]vlink-peer 2.2.2.2
[Huawei-ospf-1-area-0.0.0.1]are 4
[Huawei-ospf-1-area-0.0.0.4]network 10.10.1.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.4]vlink-peer 2.2.2.2
[Huawei-ospf-1-area-0.0.0.1]q
[Huawei]

AR2：
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 10.10.1.1 24
[Huawei-GigabitEthernet0/0/0]
[Huawei-GigabitEthernet0/0/0]ip address 10.10.1.2 24
[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip ad
[Huawei-GigabitEthernet0/0/1]ip address 10.10.2.1 24
[Huawei-GigabitEthernet0/0/1]
[Huawei-GigabitEthernet0/0/1]
[Huawei-GigabitEthernet0/0/1]q

[Huawei]ospf router-id 2.2.2.2
[Huawei-ospf-1]area 4
[Huawei-ospf-1-area-0.0.0.4]network 10.10.1.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.4]vlink-peer 1.1.1.1
[Huawei-ospf-1-area-0.0.0.4]area 0
[Huawei-ospf-1-area-0.0.0.0]network 10.10.2.0 0.0.0.255

AR3：
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip ad
[Huawei-GigabitEthernet0/0/0]ip address 10.10.2.2 24
[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 10.10.3.1 24
[Huawei-GigabitEthernet0/0/1]int g0/0/2
[Huawei-GigabitEthernet0/0/2]ip address 10.10.4.1 24

[Huawei]ospf router-id 3.3.3.3
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 10.10.2.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network 10.10.3.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]area 3
[Huawei-ospf-1-area-0.0.0.3]network 10.10.4.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.3]q

AR4：
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip ad
[Huawei-GigabitEthernet0/0/0]ip address 192.168.30.1 24
[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip ad
[Huawei-GigabitEthernet0/0/1]ip address 10.10.3.2 24
[Huawei-GigabitEthernet0/0/1]q

[Huawei]ospf router-id 5.5.5.5
[Huawei-ospf-1]area 2
[Huawei-ospf-1-area-0.0.0.2]network 192.168.30.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.2]area 0
[Huawei-ospf-1-area-0.0.0.0] network 10.10.3.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]

AR5：
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip ad
[Huawei-GigabitEthernet0/0/0]ip address 192.168.20.1 24
[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip ad
[Huawei-GigabitEthernet0/0/1]ip address 10.10.4.2 24
[Huawei-GigabitEthernet0/0/1]q

[Huawei]ospf router-id 4.4.4.4
[Huawei-ospf-1]area 3
[Huawei-ospf-1-area-0.0.0.3]network 10.10.4.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.3]network 192.168.20.0 0.0.0.255

结果：

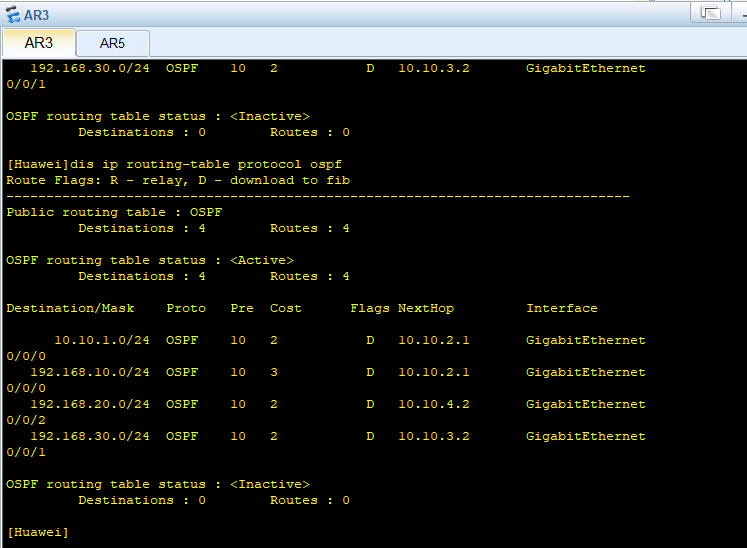

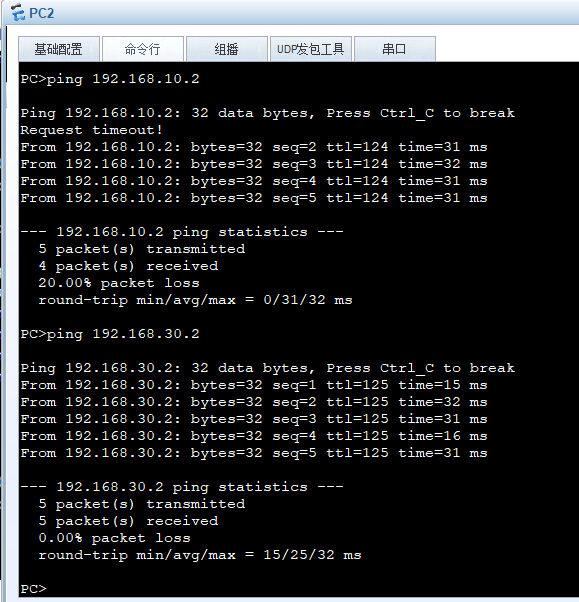

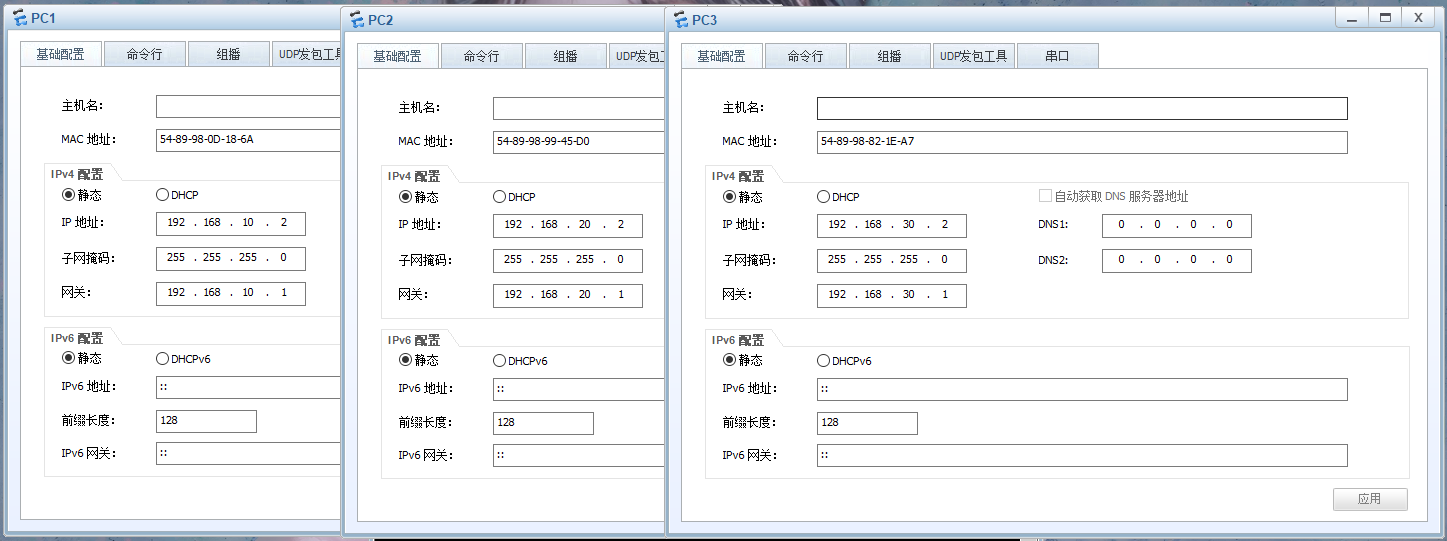

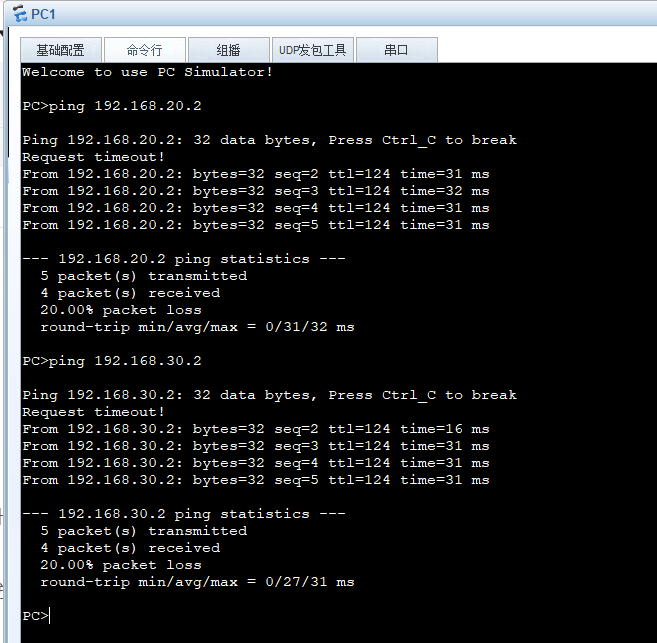

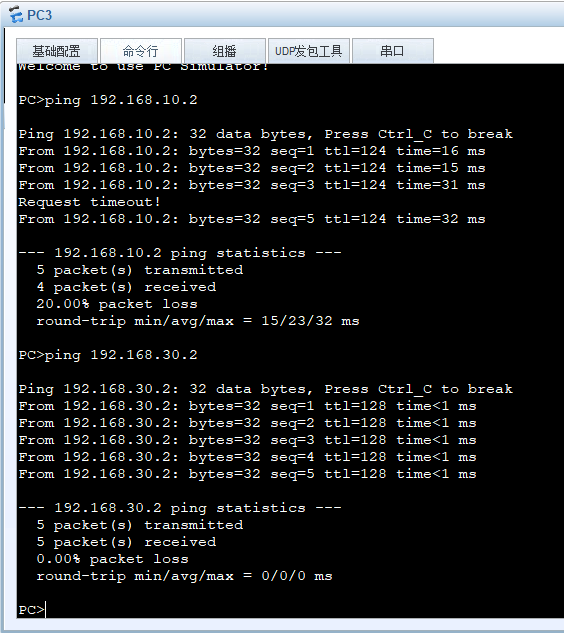

PC1、PC2、PC3互相ping通
