电赛电源类笔记1——认识电子元器件

赛前十几天选的电源类赛道,以此笔记督促自己学习与总结,希望学有所获。

目录

一、电阻

封装选型

分类

参数

精度

温度系数

功率

二、电容

选型

精度

温度系数

耐压

温度范围

三、电感

选型

电容等效

精度

直流电阻(DCR)

通流能力(Irms)

自谐振频率(SRF)

饱和电流(Isat)

四、二极管

选型

作用

类型

五、三极管

选型

作用

六、MOS管

等效

作用

参数


一、电阻

重点关注:误差、额定功率、温度系数等。

  • 封装选型

贴片电阻:0603、0805、1206

晶圆电阻:0204、0207、0411、0617

(显高级)

  • 分类

按形状分类:直插电阻、片状电阻、直插式排阻、功率电阻等。

按材料分类:线绕电阻、非线绕电阻。

按用途分类:通用型电阻、高压型电阻、高阻型电阻、高频无感电阻。

按引线分类:轴向引线电阻、径向引线电阻等。

注意:各类形状的电阻精度与功率有所差别。

对某种类型来说,体积越大,功率越大。

  • 参数

在比赛中可能遇到的问题:

发热升温——限制最大功率

分布电感、分布电容——限制最高工作频率

制造误差——影响初始精度

材料击穿——限制最大耐压值

温度变化——影响温度稳定度

……

根据题目指标选择最优器件即可。

  • 精度

        常见有0.01%、0.05%、0.25%、0.5%等。

(见图)

        若在设计电路中电路参数由某个电阻决定,则需要选取高精度电阻。例如,反向放大器等对于反馈系数、增益等参数完全由电阻决定的,则需要选取精度较高的电阻,其余电阻则不做高要求。

  • 温度系数

        温度升高/降低1℃,电阻增大/减少多少阻值。(已知电阻阻值与温度系数可求得)

        单位:PPM,百万分之一。

        选取原则:尽量选温度系数较小的。

  • 功率

        计算功率时,一定要留有余量,打个8折或6折。例如,由功率公式p等于i平方乘r得到的电阻最大电流为3.16A时,电阻流过的电流最好不超过2.5A;或者某器件要求的功率为20w时,最好选取25w~35w的器件。

二、电容

        重点关注:精度、温度系数、耐压、温度范围和ESR(内阻)。

  • 选型

(1)型号

        电赛选NP0、C0G电容;平时就用X7R。

(2)推荐品牌

        电解电容:Rubycon、Nichicon

        钽电容:AVX

        陶瓷电容:村田

  • 精度

        5%、10%、25%

  • 温度系数

        工作范围内,电容量随温度上升而下降;工作范围,外电容量均下降。

  • 耐压

        电容量随两端的电压增大而减小。

        电容的耐压需比实际电压大,留有80%的余量。例如,电压最高为8V,则需选用耐压为10V以上的产品。钽电容需留有50%的余量。

  • 温度范围

        电解电容:105℃以下

        钽电容电容和NP0电容:150℃

三、电感

重点关注: 精度、通流能力(Irms)、直流电阻(DCR)、自谐振频率(SRF)、饱和电流(Isat)

  • 选型

尽量选择屏蔽电感,防止产生纹波干扰。

通常买127(12×12×7)

小电流:屏蔽电感(屏蔽磁密线)

电流特别大:磁环电感(价格低一些多民用)/铁硅铝电感

  • 电容等效

并联一个电容,串联一个电阻ESR。因此寄生电容有谐振频率。

  • 精度

约为±30%。

  • 直流电阻(DCR)

一般绕电感的线越粗,DCR越小;线圈数越多,DCR越大。

开关电源中采用DCR比较小的电感,效率高。

  • 通流能力(Irms)

在热量不损坏电感的情况下,最大允许持续流过的电流。

  • 自谐振频率(SRF)

寄生电容有谐振频率,达到最大谐振频率点之后,电感阻抗下降,呈现容性。

  • 饱和电流(Isat)

带磁芯的电感,随着电流增大,磁场强度不再增大,且电感量将迅速下降,此时称为饱和电流。

工作时流过的最大电流不能超过饱和电流。

四、二极管

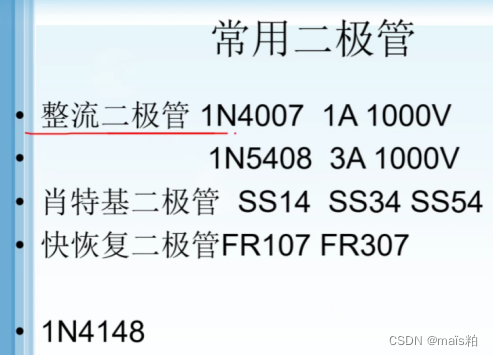

  • 选型

  • 买1N5822和1N5825备用。

     图源 唐老师讲电赛

  • 作用

  1. 单向半波整流

利用二极管的单向导电性,实现半波整流。

      2.单向桥式整流

利用四个二极管组成桥式电路,可将电路负电压波形变为正电压波形。但推荐用四个MOS管代替二极管,效率更高。

      3.防反接(常用PMOS)

二极管常用1N4007。(1N4007三极管适合1kHz以下,肖特基可高至1.2MHz。)

以PMOS为例,若电源反接,则PMOS的单向导电性得,电路不导通。由于PMOS功耗小,多采用PMOS。

      4.给电感续流

在buck电路常见。

如断开开关后,二极管给电感流过的回路续流。

  • 类型

  1. 稳压二极管

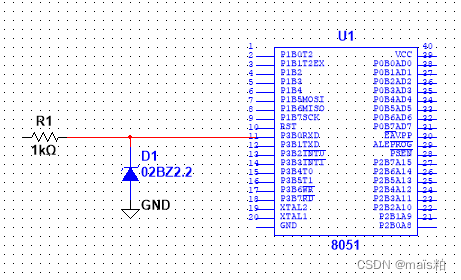

ADC保护功能。信号调理完之后接一个稳压管,目的是保护ADC接口不会烧坏。

 (图片重点在于说明二极管作用,单片机未找到合适的,故用此代替)

      2.肖特基二极管

型号:1N5819、1N5822、1N5825

好用,用它,在DC-DC电路常用。

肖特基二极管

优势:普通二极管的电压压降在0.6V-1.7V之间,而肖特基二极管的电压降通常在0.15V-0.45V之间,所以肖特基二极管效率高,工作速度快,适合作为开关电源。

劣势:反向击穿电压较小,一般不大于60V。

总结:肖特基二极管具有极低的压降和高开关速度,但反向击穿电压较小。

      3.快恢复二极管

型号:FR107、FR207、FR307、1V4007

由于肖特基二极管耐压不是很高,在高压中可用来代替肖特基二极管。

      4.瞬态电压抑制二极管

保护电路用,常用于电路防雷击。

五、三极管

重点关注:耐压、最大电流等。

  • 选型

型号类型电流(A)电压(V)
9012PNP0.525
9013NPN0.525
S8050NPN0.525
S8550PNP0.525
SS8050NPN125
SS8550PNP125

TIP41(功率较大)

TIP42(功率较大)

  • 作用

  1. 放大

共射极放大电路:常用。适用于电压放大与功率放大电路。输入电阻小、输出电阻大。

共集电极放大电路:适用于作功率放大和阻抗匹配电路。输入电阻大、输出电阻小。

二者中,前者为电压放大,后者为电流放大(且电压放大作用近乎0)。

      通常,总是希望电路输入电阻接近无穷大(带负载能力强),输出电阻接近0(消耗小)。因此,在多级放大电路中,电压放大倍数为乘积,输入电阻等于第一级的输入电阻,输出电阻等于最后一级的输出电阻,故可以采用共集电极—共射—共射—共集电极思路搭建电路。

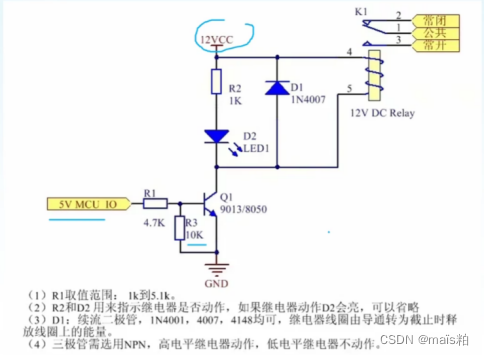

      2.开关

如输入高电平,NPN导通;输入低电平,NPN截止。

注意,低电源控制高电源电路时,连接起开关作用的三极管的基极和发射极间接一个10k电阻(例:R2),并且与R1并联分压,保证三极管可靠关断。

  图源 唐老师讲电赛

六、MOS管

重点关注:耐压、Rds(on)、GS电容、最大电流等。

  • 等效

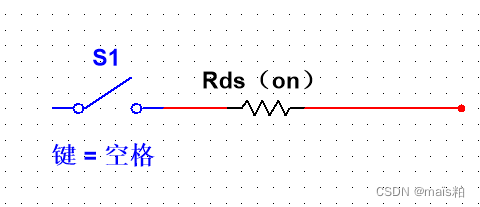

MOS管作为开关时,等效于一个开关和一个电阻。

  • 作用

      1.开关(多用NMOS)

NMOS:控制电平为1时,开关(饱和)导通;控制电平为0时,开关截止。

PMOS恰好相反。

类型电平状态
NMOS1(饱和)导通
0截止
PMOS1截止
0导通

(PMOS可以双向导通,比较D和S端哪一端电压较高则流向哪一端。)

      2.隔离(防反接)

多用PMOS,型号Si2301、Si2343(这个管压降更小,防反接效果更好)

  • 参数

      1.VDSS最大漏—源电压

栅源短接时,漏—源未发生雪崩击穿时,施加的最大电压。

      2.VGS最大栅源电压

VGS=1(高电平)则通,

VGS一般<=±20V/±18V,流过MOS管的电压不能超过20V或18V。(MOS的最大电压限度)

为应对上述情况,保护NMOS,GS之间接一个18V的稳压二极管(或18V的瞬变电压抑制二极管TVS)

      3.ID-连续漏电流

管表面温度在25℃或更高时,允许的最大连续直流电流。

      4.VGS(th)

相当于一个导通的阀门。要求VGS>=VGS(th)。

温度T↑,则VGS(th)↓。

      5.RDS(on)

选择RDS(on)小的。(正如电容需要选ESR小的)

为提高效率,还可以把两个NMOS并联起来(RGS↓),减少功耗。

      6.Ciss输入电容

漏源短接,用交流信号测得栅极与源极之间的电容。Ciss越小越好。

      7.Qgs,Qgd,Qg

Qg是开关损耗的原因。Qg越小越好。

损耗

(1)导通损耗——VGS有关

VGS越大,RDS越小(但VGS要小于20V)

(2)开关损耗——Qg有关

Qg小损耗小。

总结:

选NMOS时,应该选RDS和Qg较小的。

NMOS:IRF540、IRLR7843(用于智能小车比较多)

注:三极管、MOS管的参数需要打六折或八折。即经过的电压为8V,则至少需要选能承受10V电压的三极管和MOS管。


已经看视频几天了,现在才好好整理思路,回过头来看BUCK电路的设计。以上仅看视频的笔记及个人感悟,如有不妥,欢迎纠正。


以上笔记参考唐老师讲电赛——电子元器件系列合集:

https://space.bilibili.com/28143041/channel/seriesdetail?sid=583010
