fluent中patch的使用方法

最新推荐文章于 2024-05-07 09:55:20 发布
最新推荐文章于 2024-05-07 09:55:20 发布
阅读量2.9k 收藏 9
点赞数 1
文章标签： 其他
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_62110558/article/details/132462528
版权
文章介绍了如何在模型中创建200mmx100mm的区域，分别定义为空气和水区域，使用Solution-CellRegisters新建polygon并指定坐标范围，最后进行初始化和patch操作。作者提醒读者注意区分计算域和patch的具体应用。
摘要由CSDN通过智能技术生成

我这个模型坐标是200mm长100宽，原点坐标在中心点

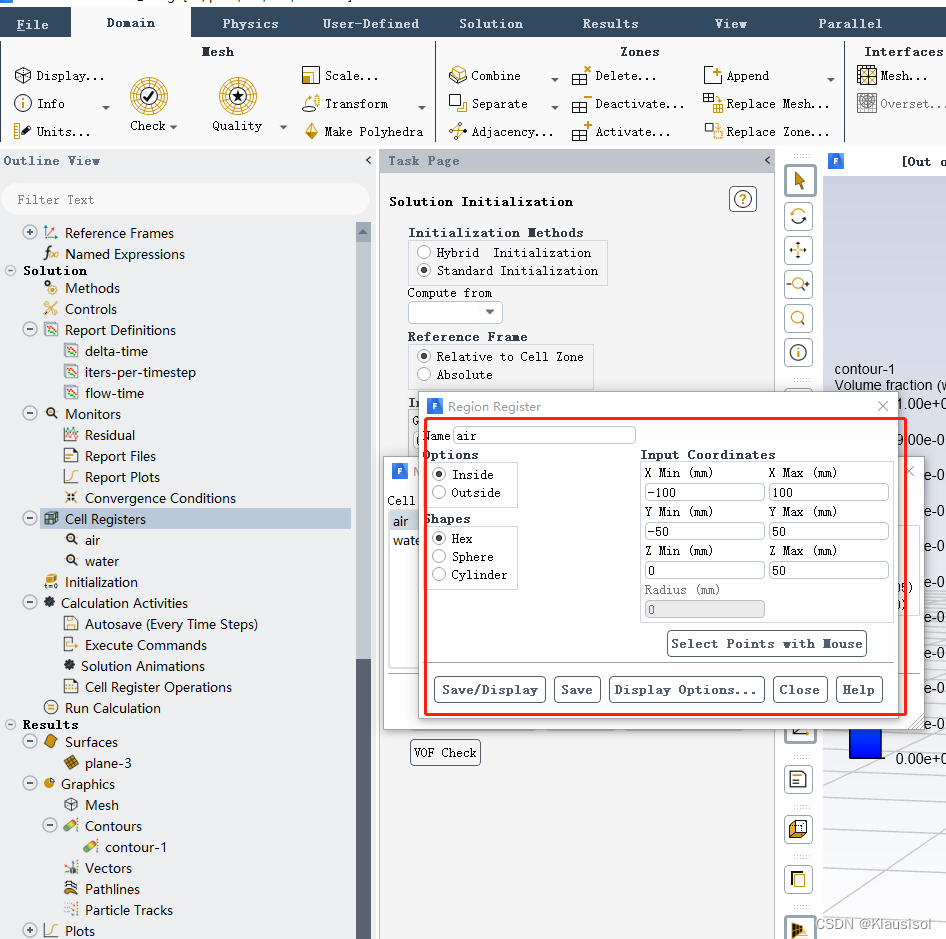

 上半部分是空气，所以在Solution—Cell Registers-右键new-选择rigon给出坐标点范围，如图所示这部分region名字为air

同理创建一个water的region

然后点击initialization再点击patch

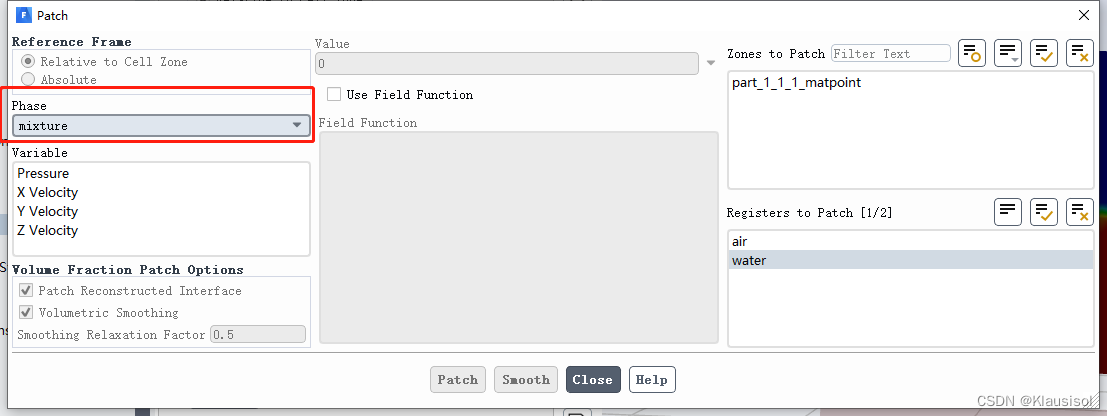

切换为air

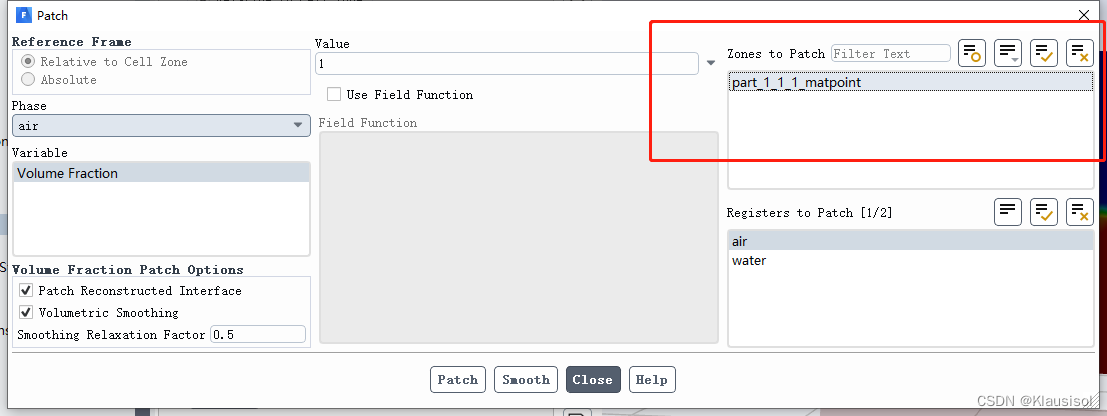

 切记图中不要点这个部分这个是整个计算域，然后点击Patch即可

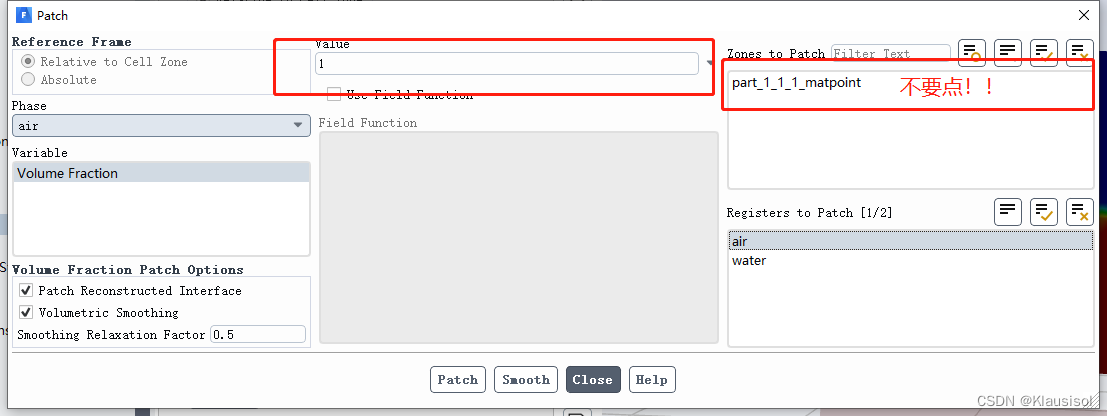

 下图是错误示范，我说咋一直patch一直不成功

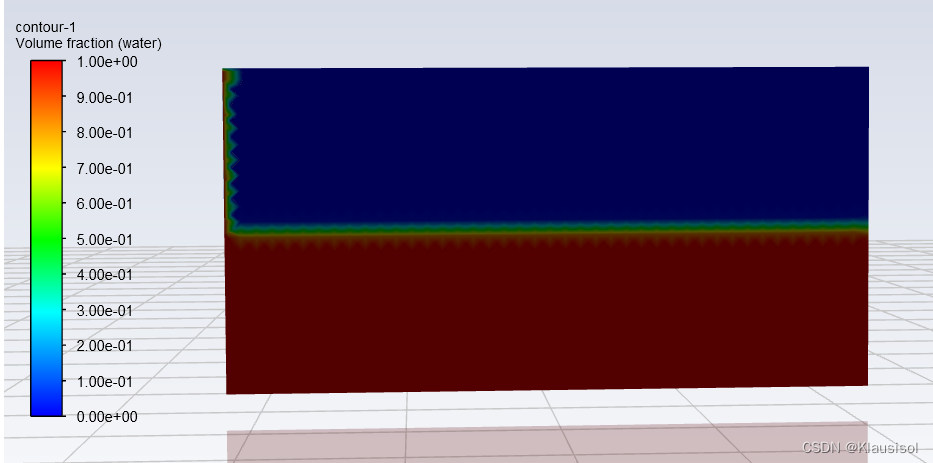

成功了
