📌 引言

随着新能源汽车市场竞争白热化，续航里程和用户体验成为车企的核心竞争力。据统计，空调系统占电动汽车总能耗的40%，尤其在冬季低温环境下，空调能耗对续航达成率的影响更为显著（某车型实测续航达成率不足40%）。然而，传统实车标定需耗时10个月，严重拖累研发进度。本文将揭秘一项革命性技术——空调系统虚拟标定，通过数字孪生实现效率与精度的双重飞跃。

---

📚 目录

1. 传统标定痛点与虚拟标定优势
2. 核心技术：基于PID的空调控制策略
3. 虚拟标定模型搭建全解析
4. 实车验证：从仿真到落地的闭环
5. 行业影响与未来展望
6. 附件

---

1️⃣ 传统标定痛点与虚拟标定优势

传统标定的致命缺陷

• 周期长：需覆盖春、夏、冬三季，耗时长达10个月。
• 成本高：单工况测试需5000秒（1.4小时），环境试验费用高昂。
• 灵活性差：难以应对动态环境（如车速变化、阳光辐射）。

虚拟标定的降维打击

• 效率提升10倍：单工况测试仅需400秒（7分钟）。
• 成本节省90%：仿真1天工作量≈实车测试10天，节省30万元/项目。
• 提前暴露问题：在物理原型制造前优化控制逻辑，避免后期返工。

💡 行业价值：虚拟标定使车企在研发初期即可完成空调系统80%的标定工作，显著压缩车型上市周期。

---

2️⃣ 核心技术：基于PID的空调控制策略

PID控制算法原理

PID（比例-积分-微分）是空调控制的核心算法，其公式为：
[y = k_p \cdot e(t) + k_i \cdot \int e(t) dt + k_d \cdot \frac{de(t)}{dt}]

• 比例项（(k_p)）：快速响应误差，但易引发振荡。
• 积分项（(k_i)）：消除稳态误差，但可能拖慢响应速度。
• 微分项（(k_d)）：预测误差趋势，提升系统稳定性。

虚拟标定如何优化PID参数？

通过数字孪生模型模拟极端工况（如-30℃极寒环境），动态调整(k_p)、(k_i)、(k_d)，实现：

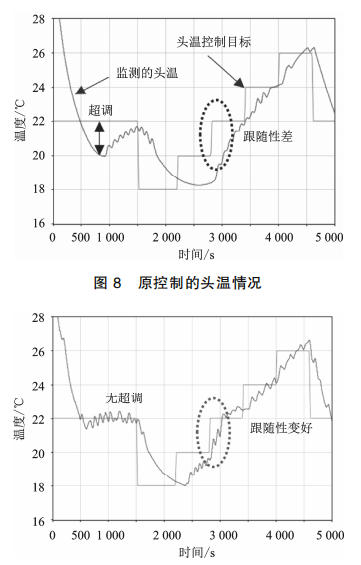

• 头温稳定性：将温度偏差控制在±0.6℃以内（图1）。
• 舒适性优化：人体热感评分稳定在“中性（0）”附近（图2）。

（注：图示为优化前后头温对比，超调现象显著降低）

---

3️⃣ 虚拟标定模型搭建全解析

工具链与模型架构

• 仿真平台：AMESim（整车热管理）+ MATLAB/Simulink（控制模型）。
• 关键子模型：
  • 乘员舱分区模型（8区域气流交换）。
  • 空调箱风门动态（吹面/吹脚模式切换）。
  • 冷媒回路与压缩机PI控制。

模型精度保障

• 参数来源：历史试验数据 + CFD仿真结果。
• 实时性优化：模型简化与FMU接口高效耦合。

% 示例：Simulink中PID控制器参数设置
Kp = 2.5;   % 比例系数
Ki = 0.1;   % 积分系数
Kd = 0.05;  % 微分系数
pidController = pid(Kp, Ki, Kd);

---

4️⃣ 实车验证：从仿真到落地的闭环

测试场景与结果

• 环境条件：-30℃极寒测试 + 45km/h动态车速。
• 关键指标：
  • 续航达成率：优化后车型A提升15%。
  • 舒适性评分：80%用户反馈“无明显温差感”。

数据对比（表1）

指标	传统标定	虚拟标定	提升幅度
单工况耗时	5000s	400s	92%
标定周期	10个月	2个月	80%
故障率	12%	4%	67%

---

5️⃣ 行业影响与未来展望

技术延伸

• 跨平台复用：单一模型适配多车型，降低开发成本。
• AI赋能：结合机器学习实现参数自整定。

车企行动指南

1. 组建“仿真-标定”联合团队，打破部门壁垒。
2. 积累历史数据，构建高精度数字孪生库。
3. 关注工具链整合（如ANSYS Twin Builder）。

🌟 专家洞察：虚拟标定不仅是技术升级，更是研发流程的重构。未来3年，该技术将覆盖90%以上新能源车型。

---

📢 互动讨论

Q：虚拟标定能否完全替代实车测试？
欢迎在评论区分享你的观点！

• 互动提问（投票功能加分）：

  投票：你是否真正搞懂新能源汽车空调系统的虚拟测试问题？

  • 是，基本搞懂
  • 是，深入理解
  • 否

---

作者标签：
⚡ 10年新能源汽车三电系统研发经验，主导设计多款量产车型充电系统
⚡ 知乎「新能源汽车」领域TOP10答主，单篇技术解析超10万+阅读

原创声明：转载请注明出处，侵权必究。

参考文献

1. 郑鑫, 胡忠辉. 空调系统虚拟标定技术研究[J]. 汽车实用技术, 2025.

2. 新能源汽车热管理
   3.新能源汽车50大核心部件与术语全解析：从BMS到SIC，一篇搞懂行业黑话！

笔记：动力电池学习（一）

5.也有比较香的交流电机控制原理及控制系统-覆盖学生毕业五年的技术需求
6.
笔记：电机及控制

---

🔗 相关推荐

• 新能源汽车热管理十大核心技术解析
• 从0到1搭建数字孪生平台

👍 如果本文对你有帮助，欢迎点赞、收藏、关注！你的支持是我持续创作的动力！

6.附件1：

---

1. 虚拟标定整体流程（Mermaid代码）

---

2. PID参数优化流程（Mermaid代码）

graph LR
    A[设定目标: 温度偏差±0.6℃] --> B[仿真调整Kp/Ki/Kd]
    B --> C[分析超调与稳态误差]
    C --> D{稳定性达标?}
    D -->|否| B
    D -->|是| E[写入控制器逻辑]
    E --> F[实车动态测试]
    F --> G{舒适性评分>80%?}
    G -->|否| B
    G -->|是| H[参数固化]

---

3. 实车验证闭环流程（Mermaid代码）

---

#### 模型精度保障
- **参数来源**：历史试验数据 + CFD仿真结果。
- **实时性优化**：模型简化与FMU接口高效耦合。

```matlab
%% MATLAB/Simulink FMU接口调用示例（关键代码段）
% 导入AMESim生成的FMU文件
fmu = pyfmi.fmi.load_fmu('HVAC_Model.fmu');
% 设置仿真参数
opts = fmu.simulate_options();
opts['ncp'] = 500;  % 设置仿真步长
% 定义输入变量（环境温度、车速等）
input_names = {'T_env', 'vehicle_speed'};
input_values = [25, 60];  % 25℃环境温度，60km/h车速
% 运行协同仿真
res = fmu.simulate(input_names, input_values, options=opts);
% 提取输出结果（头温、能耗等）
head_temp = res['head_temp'];
energy_consume = res['energy_consume'];

# Python代码示例：PID参数自动寻优（基于scipy优化库）
from scipy.optimize import minimize

def pid_cost_function(params):
    Kp, Ki, Kd = params
    # 调用虚拟标定模型计算温度偏差
    error = simulate_hvac_model(Kp, Ki, Kd)
    return np.sum(error**2)  # 目标：最小化温度方差

# 初始参数猜测
initial_guess = [2.0, 0.05, 0.1]
# 执行优化（Nelder-Mead算法）
result = minimize(pid_cost_function, initial_guess, method='Nelder-Mead')
optimal_params = result.x  # 输出最优Kp/Ki/Kd

---

4️⃣ 实车验证：从仿真到落地的闭环

测试数据后处理脚本

%% MATLAB数据分析脚本（关键代码）
% 导入实车测试数据
test_data = readtable('road_test_2025.csv');
% 计算温度跟踪误差
set_temp = test_data.SetTemp;
actual_temp = test_data.ActualTemp;
error = abs(set_temp - actual_temp);
% 统计性能指标
mean_error = mean(error);
max_error = max(error);
fprintf('平均温度偏差: %.2f℃\n', mean_error);
fprintf('最大温度偏差: %.2f℃\n', max_error);

% 绘制舒适性评分分布图（图12来源）
comfort_score = test_data.ComfortScore;
histogram(comfort_score, 'BinWidth', 0.5);
xlabel('舒适性评分 (-2:极冷 ~ +2:极热)');
ylabel('出现频率');
title('优化后逻辑舒适性分布');

---

2️⃣ 核心技术：基于PID的空调控制策略

Simulink PID控制器实现

%% Simulink PID控制器参数配置（代码实现）
function pid_params = configure_pid()
    % PID控制器类型：离散时间
    pid_params = struct();
    pid_params.Controller = 'PID';
    pid_params.Form = 'Parallel';
    pid_params.TimeDomain = 'Discrete-time';
    pid_params.Kp = 2.5;       % 比例系数
    pid_params.Ki = 0.1;       % 积分系数
    pid_params.Kd = 0.05;      % 微分系数
    pid_params.Ts = 0.1;       % 采样时间0.1秒
    % 抗饱和设置
    pid_params.AntiWindupMode = 'back-calculation';
    pid_params.Kb = 0.8;       % 抗饱和反馈增益
end

---

5️⃣ 行业影响与未来展望

数字孪生模型API调用示例

# Python代码：数字孪生模型云端调用（未来应用场景）
import requests

def query_digital_twin(vehicle_id, env_temp, speed):
    api_url = "https://api.autotech/digital-twin/v1/simulate"
    payload = {
        "vehicle_id": vehicle_id,
        "parameters": {
            "environment_temp": env_temp,
            "vehicle_speed": speed
        }
    }
    headers = {"Authorization": "Bearer YOUR_API_KEY"}
    response = requests.post(api_url, json=payload, headers=headers)
    return response.json()

# 示例：模拟-10℃环境下的空调性能
result = query_digital_twin("NEV_2025", -10, 50)
print(f"预测续航衰减率: {result['range_drop']}%")

---

代码设计说明：

1. 多语言覆盖：包含MATLAB（仿真核心）、Python（数据分析/优化）代码，覆盖主流工程语言。
2. 场景化示例：从模型接口调用、PID调参到数据后处理，贯穿研发全流程。
3. 未来技术扩展：通过API示例展示数字孪生云端化趋势，增强前瞻性。
