ArcGis-制图（简单点、线、面符号的制作、保存）

分享以下自己学习arcgis的过程吧！个人学习arcgis时间不长，如果有问题的话欢迎各位大佬指点！！！！！

点符号：

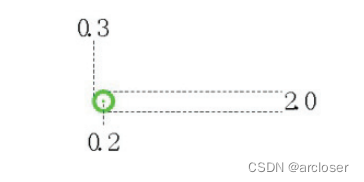

例如上图这个点符号，咱们可以理解为3个点符号的叠加。

中间一个小绿圆，下面叠加一个白圆，最下面放上一个大绿圆。

设置如下：

左侧是图层叠加的顺序， 下方的+ X ↑ ↓ 可以增减图层以及调整图层顺序

需要注意右上角单位，默认为磅，需与要求或标准一致

图例上的 0.3 是外侧绿圈的宽度，最大直径2 所以中间白圈设置为2 - 0.3 * 2=1.4

线符号：

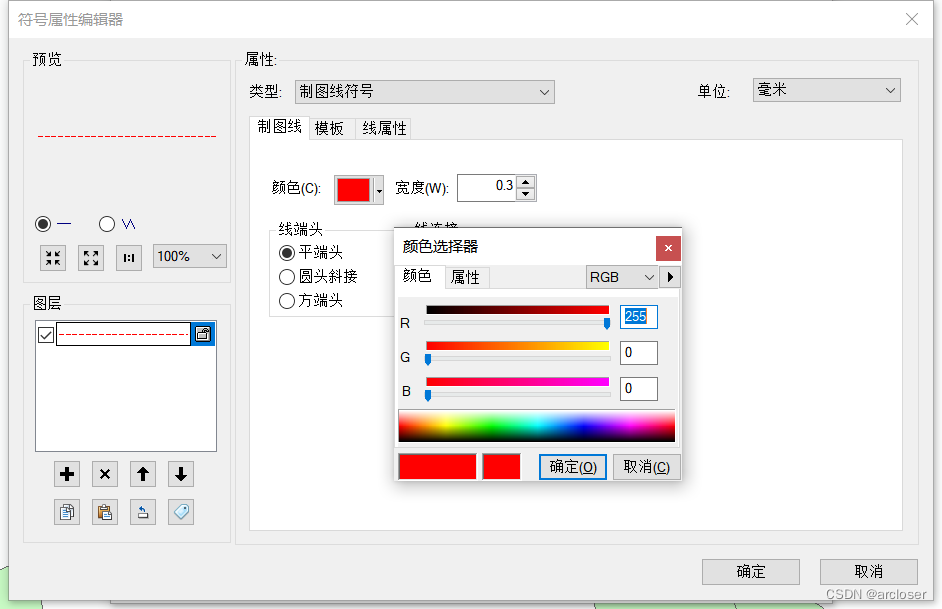

 特殊的颜色需求，可以在调整颜色位置选择其他颜色，调整R G B

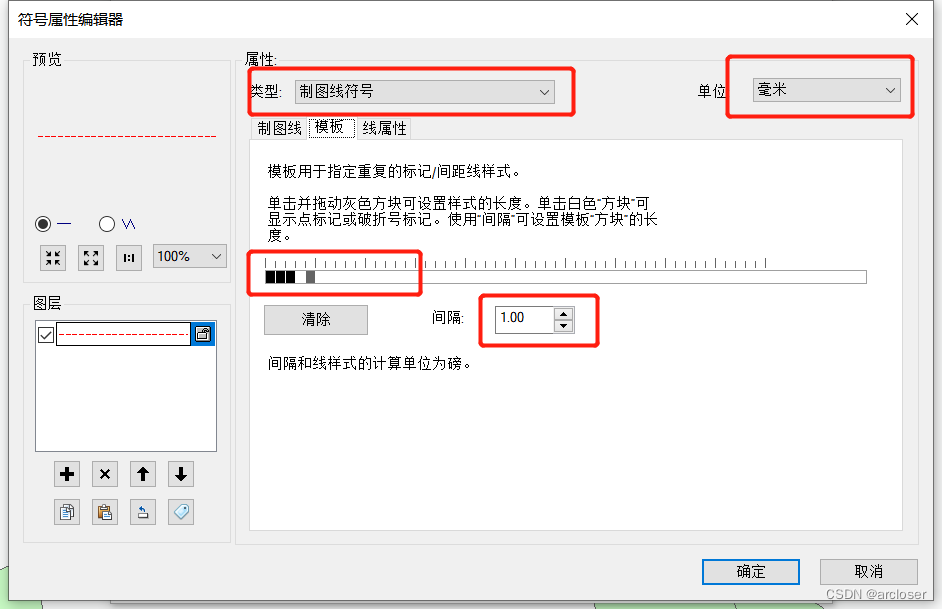

 图例要求是3毫米的线 然后空1毫米

所以把单位设置为毫米， 模板间隔设置为1

中间刻度部分表示样式的循环，黑色表示有，白色表示无，灰色为终止。

符号是4毫米一个循环  3毫米线 空1毫米 所以灰色方框放到第5格，然后前三格点黑。

如果要求变为 实线0.6空0.3 的话 设置方式就变为下图

上方刻度一格就表示一个间隔距离

面符号：

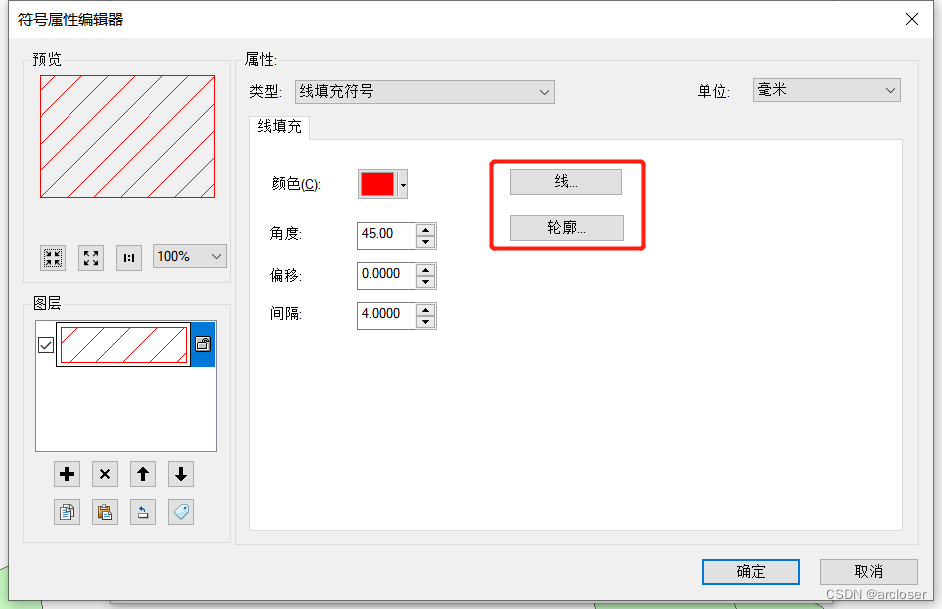

面符号可以通过选择填充类型 调整填充样式

通过选择填充线、轮廓，可调整轮廓 与填充线的符号

符号的保存：

1）保存 .xmd 工程文件：xmd工程中可以保存符号。

2）.style格式 保存符号样式：

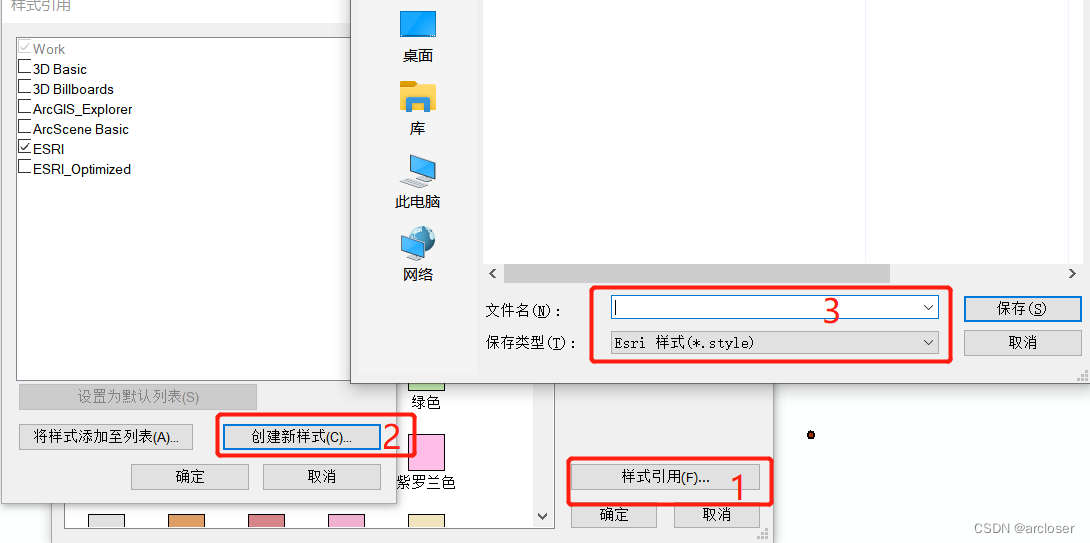

创建一个新的style

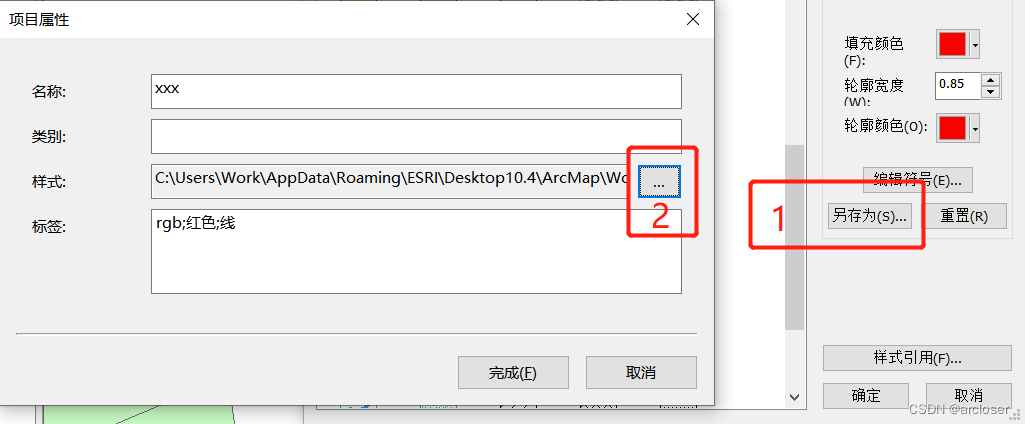

 保存到现有style
