前言

虽然在ArcGIS的python窗口内或IDE环境下，也可运行代码，但如果有频繁使用或需要提供给他人的情况，那么将代码封装为一个自定义脚本工具，则可提高使用效率，避免频繁修改变量定义，提供给他人时也可避免过多的沟通说明。

本文章主要介绍自定义脚本工具的创建、代码的导入、脚本参数的配置、参数的验证、以及脚本描述的编写。

环境：ArcGIS10.4（ArcGIS Pro也基本相同）

一、创建一个的自定义脚本工具

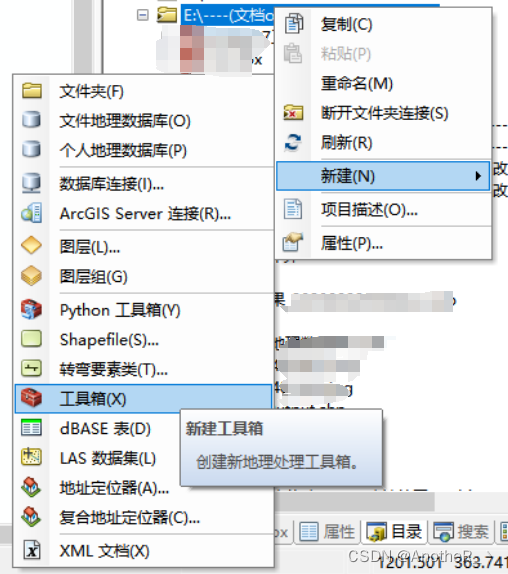

第一步：在目录处右键 --> 新建 --> 工具箱（不是Python工具箱！！）

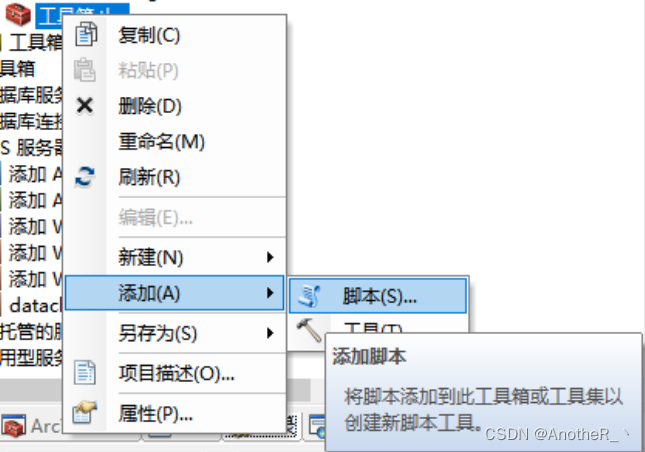

第二步：右键创建好的工具箱 --> 添加 --> 脚本

第三步：填入脚本的名称与标签

（说明：若创建的脚本内存在其他脚本工具需要导入的函数，名称建议以纯英文命名，不包含中文以及任何特殊符号）

脚本文件和参数设置暂时不写，一直下一步，完成。至此，自定义脚本工具就创建好了。

二、Python代码的导入以及参数的传递

此时，我们写好的代码还未导入到脚本工具中。在导入前，我们需要从脚本参数内获取值。

本次创建脚本工具的示意代码如下：这个串代码的作用是对设置好数据驱动的工程进行地图的批量导出（详见作者的另一篇文章：arcgis-批量出图）

# coding=utf-8
import arcpy, os, sys
reload(sys)
sys.setdefaultencoding('utf-8')

def pic(mxd_path, fc_path, fc2_name, ddp_FieldName, Export_NameField, output, rtion):
    if Export_NameField in ['', ' ', None]:
        Export_NameField = ddp_FieldName

    x = {}
    cursor = arcpy.SearchCursor(fc_path)                                    # 遍历 数据驱动要素的 驱动字段 和 文件命名字段组成 字典“x”
    for row in cursor:                                                      #
        x[row.getValue(ddp_FieldName)] = row.getValue(Export_NameField)     #
    pp = 0

    for pageName in x.keys():                                       # 循环 “x”
        mxd = arcpy.mapping.MapDocument(mxd_path)  # 调用gis工程
        df = arcpy.mapping.ListDataFrames(mxd)[0]       # 获取布局
        for lyr in arcpy.mapping.ListLayers(mxd, "", df):      # 获取要素图层
            if lyr.name == fc2_name:
                lyr.definitionQuery = u"{1} LIKE \'%{0}%\'".format(pageName, ddp_FieldName)    # 修改定义查询
        mxd.save()

        pageID = mxd.dataDrivenPages.getPageIDFromName(pageName)    # 以驱动字段 获取 pageID （驱动索引）
        mxd.dataDrivenPages.currentPageID = pageID                  # 数据驱动（跳转到 上述索引位置）
        arcpy.mapping.ExportToPNG(mxd, os.path.join(output, '{}.png'.format(x[pageName])), resolution=rtion)    # 导出 png
        pp += 1
    del mxd

if __name__ == '__main__':
    mxd_path = u"D:\\test\\csdn.mxd"  # 工程路径
    fc_path = u'E:\\test\\csdn_1.gdb\\分区'  # 驱动要素路径
    fc2_name = u'像控点_SpatialJoin'  # 像控点图层名称（在图层内显示的名称，不是要素名）
    ddp_FieldName = u'分区号'  # 数据驱动名称字段
    Export_NameField = u'分区号'  # 文件命名字段   # 可自定义，可与 数据驱动名称字段 保持一致，但本字段要素内必须有
    output = u'E:\\test\\图'  # 输出位置
    rtion = 100  # 输出像素

    pic(mxd_path, fc_path, fc2_name, ddp_FieldName, Export_NameField, output, rtion)

这串代码内有 7 个变量需要获取对应的脚本参数：

mxd_path = u'D:\\test\\csdn.mxd'       # arcmap出图工程路径
fc_path = u'E:\\test\\csdn_1.gdb\\分区'        # 驱动要素路径
fc2_name = u'像控点_SpatialJoin'          # 像控点图层名称（在图层内显示的名称，不是要素名）
ddp_FieldName = u'分区号'                     # 数据驱动名称字段
Export_NameField = u'分区号'                # 输出文件命名字段   # 可自定义，可与 数据驱动名称字段 保持一致，但本字段要素内必须有
output = u'E:\\test\\图'                        # 输出位置
rtion = 100                        # 输出像素

那么，就需要用到arcpy内获取脚本参数的函数了。修改后的变量赋值如下：

mxd_path = arcpy.GetParameterAsText(0)      # 工程路径
fc_path = arcpy.GetParameterAsText(1)       # 驱动要素路径
fc2_name = arcpy.GetParameterAsText(2)      # 像控点图层名称（在图层内显示的名称，不是要素名）
ddp_FieldName = arcpy.GetParameterAsText(3) # 数据驱动名称字段
Export_NameField = arcpy.GetParameterAsText(4)  # 文件命名字段   # 可自定义，可与 数据驱动名称字段 保持一致，但本字段要素内必须有
output = arcpy.GetParameterAsText(5)        # 输出位置
rtion = int(arcpy.GetParameterAsText(6))    # 输出像素

这个地方我们用到的是（GetParameterAsText）函数来获取参数。它是用来获取文本格式参数的。若参数为勾选项（输入为布尔型的情况下），则使用（GetParameter）来获取。它用于获取布尔值。

函数参数内的数值表示获取第几个参数。（脚本参数是以列表的格式返回，函数参数数值表示获取脚本参数列表的第几个）

仅用这两个函数可以满足大部分简单工具需要。其他情况可查阅帮助文档。

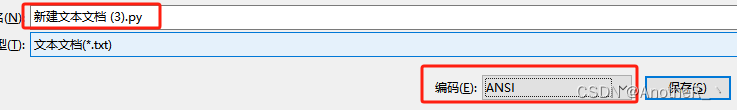

完成参数的输入后，下面就可以将python文件（.py格式文件）导入到脚本工具内了，注意python文件编码格式必须是（ANSI），若在IDE内编写的代码建议将其复制到 txt 文件中，并另存为（ANSI）的编码格式的 .py 文件。如下图：

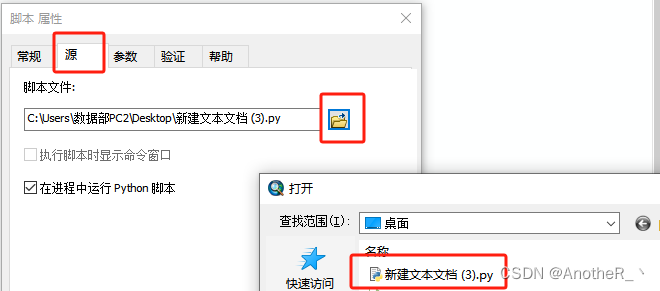

下一步导入py文件：脚本处右键 --> 属性 --> 源 --> 选择 py 文件（可在创建自定义脚本工具时进行导入，文中为了逻辑顺序，将其放在此处）

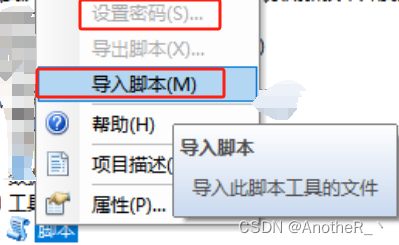

py文件就导入到脚本工具中了，但此时的代码和工具处于分别存放的状态，建议此时（右键脚本工具 --> 导入脚本），将代码导入到脚本工具中，此时修改 py 文件的代码时就不会影像脚本工具了。同时也可以对脚本工具进行加密（加密方式右键脚本工具 --> 设置密码）仅加密代码不会影响工具的使用。

三、脚本参数的配置

3.1.示例代码的参数设置

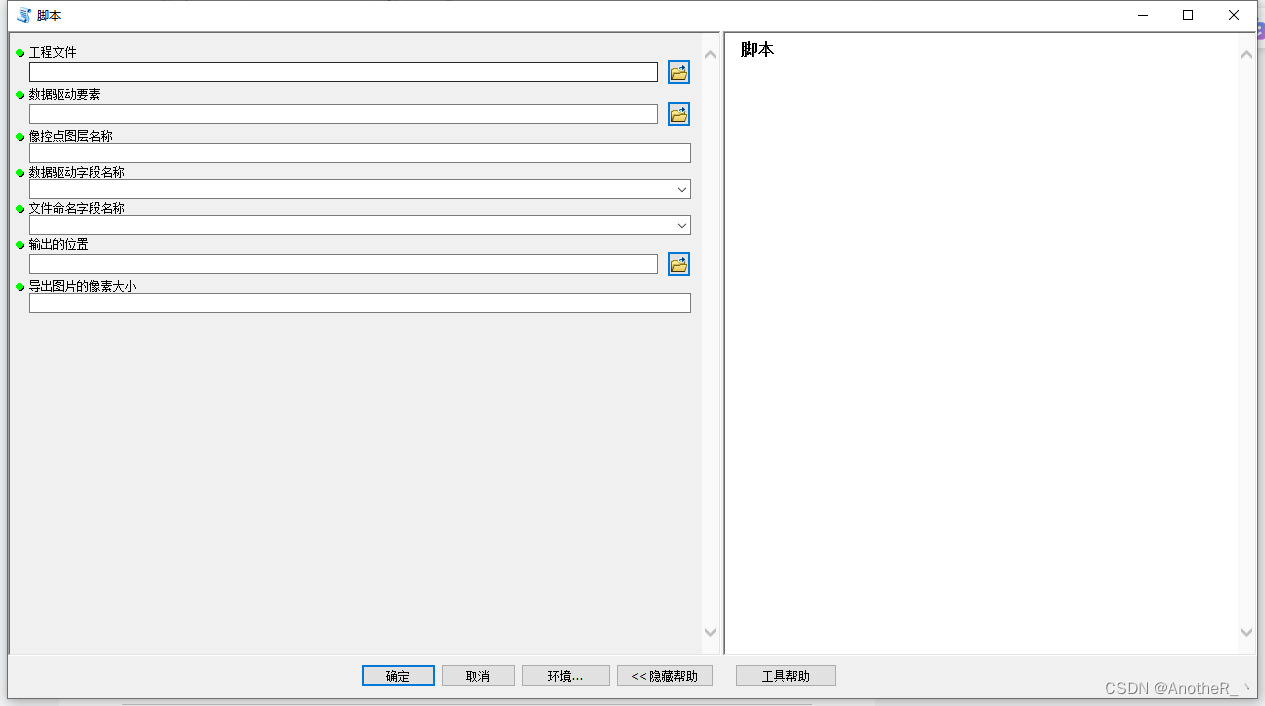

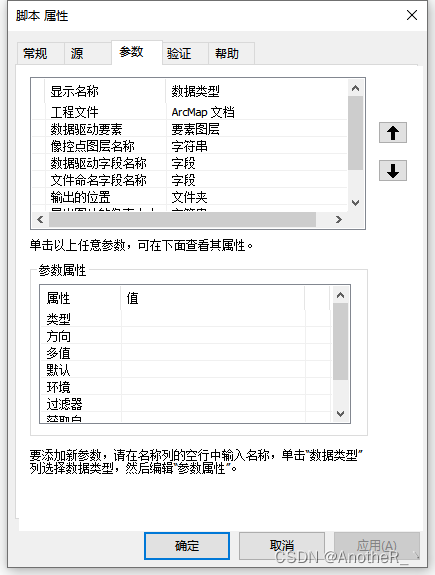

在我们的演示代码中，一共有7个参数，分别如下，我们对其进行设置。如下图

mxd_path = arcpy.GetParameterAsText(0)      # 工程路径
fc_path = arcpy.GetParameterAsText(1)       # 驱动要素路径
fc2_name = arcpy.GetParameterAsText(2)      # 像控点图层名称（在图层内显示的名称，不是要素名）
ddp_FieldName = arcpy.GetParameterAsText(3) # 数据驱动名称字段
Export_NameField = arcpy.GetParameterAsText(4)  # 文件命名字段   # 可自定义，可与 数据驱动名称字段 保持一致，但本字段要素内必须有
output = arcpy.GetParameterAsText(5)        # 输出位置
rtion = int(arcpy.GetParameterAsText(6))    # 输出像素

参数设置的说明

（0）工程文件的路径：也就是arcmap文档 （.mxd 文件）。我们对其参数进行命名和数据类型的选择。

（1）数据驱动要素：类型选择“要素图层”，因为设置成“要素图层”，可直接从内容列表内拖拽图层至脚本参数内，或从已有的图层内选择，若设置为“要素类”，则仅可从目录内选择，不够便捷。但“要素图层”也存在缺陷，会有少量工具的参数仅可为“要素类”，那么就应当对应的修改，游标的变量可为“要素图层”。

（2）像控点图层名称：这个地方是输入一个图层的名称，为字符串，为在代码内修改定义查询，不是选择一个图层。

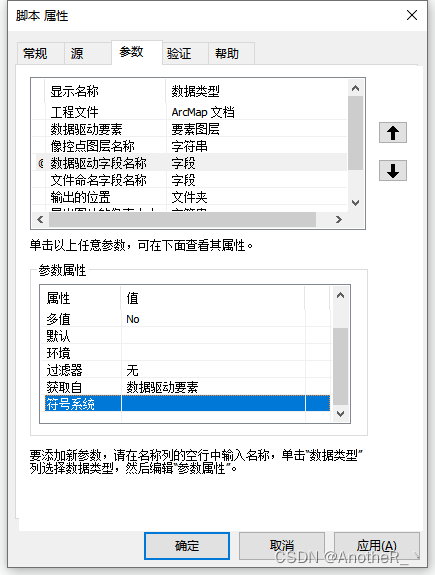

（3）数据驱动名称字段：在数据驱动内设置为名称的字段，此参数为选择一个字段，那么我们就可以额外给他一个来源，从数据驱动要素内获取，如下：

（4）略

（5）输出文件的位置：就是导出的图片存放的位置。此处应选择一个文件夹。（可设置为工作空间，工作空间包含文件夹、文件地理数据库、个人地理数据库等）

（6）导出图片的像素大小：此处应输入一个整数，作为导出png函数的参数，数据类型可选择为“长整型”或“字符串”，但仍需在代码内使用 int() 进行类型转换。

“字符串”类型比较容易找到（对于作者来说），使用“长整型”的话，可将值域限制为数值，且可将参数设置成滚动条。

BUG说明：ArcGIS 10.4版本（未测试其他版本）的脚本工具，在定义、修改参数后运行可能会存在下拉选择箭头丢失的情况。若出现此情况，保存完工具后重新启动 ArcGIS可解决。

至此，示例代码及自定义脚本工具就配置好了，以下是其他的数据类型以及参数属性、参数验证的内容。

3.2.其他“数据类型”的介绍

本节主要介绍常用的数据类型；

（1）文件or要素

ArcMap文档：在目录中选择一个（.mxd）格式的工程文件；
工作空间：在目录中一个工作空间（文件/个人地理数据库，shp文件、cad文件、文件夹）。若需要选择要素数据集可使用“工作空间or要素数据集”；
要素图层：在目录中选择一个（要素类）或下拉选择一个图层内已加载的（要素图层）或拖拽入一个（要素图层）；
要素类：在目录中选择一个（要素类）；（shp文件拥有单独的“数据类型”Shapefile）；
表：主要用于输入（文件/个人地理数据库内表）和（Excel内Sheet表），也可读取（.shp与要素类的属性表）；
文件：在文件管理中选择一个任意格式的文件。可通过“过滤器”限制文件格式，如需要读取个excel表，则可在“过滤器”处 --> 下拉选择“文件” --> 单击右侧出现的“...” --> 填入（xls）并确认。如果需要可选多个格式可使用英文的“；”进行分隔，如（xls;xlsx）。（gdb不适用文件的过滤器，请使用工作空间）；
文件夹：在目录内选择一个文件夹；
栅格图层：与“2.要素图层”一致。

（2）字符

字符串：输入一串字符
双精度：输入带有小数位的数值（不可设置滚动条）
长整型：输入整数（可设置为滚动条）
日期：手动输入或选择一个日期
布尔型：输入一个布尔值（True（勾选）、False（未勾选）），选择此数据类型后参数自动变为勾选项，在代码内使用GetParameter获取值。

（3）其他

坐标系：选择一个坐标系（地理、投影、自定义）
SQL表达式：字面意思，但必须选择“获取自”另一要素参数；
计算器表达式：字面意思，但必须选择“获取自”另一要素参数；

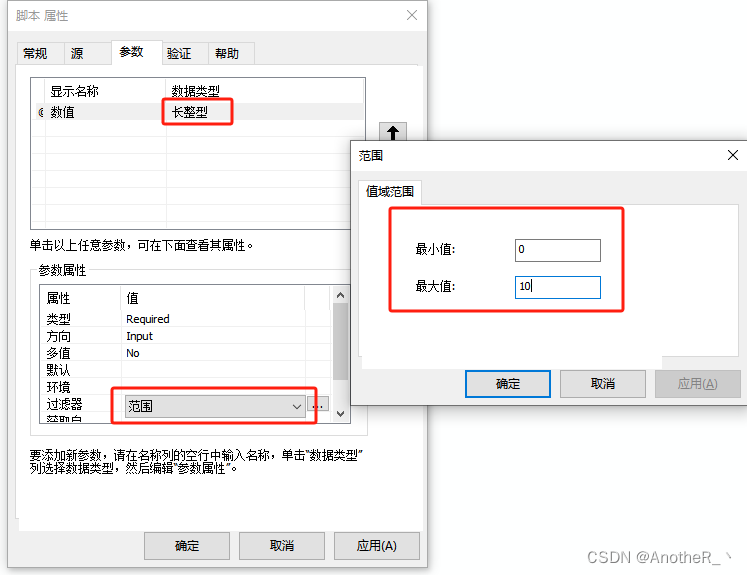

3.2.1.滚筒条的设置

注意：数据类型必须为“长整型”、双精度不可使用滚动条。

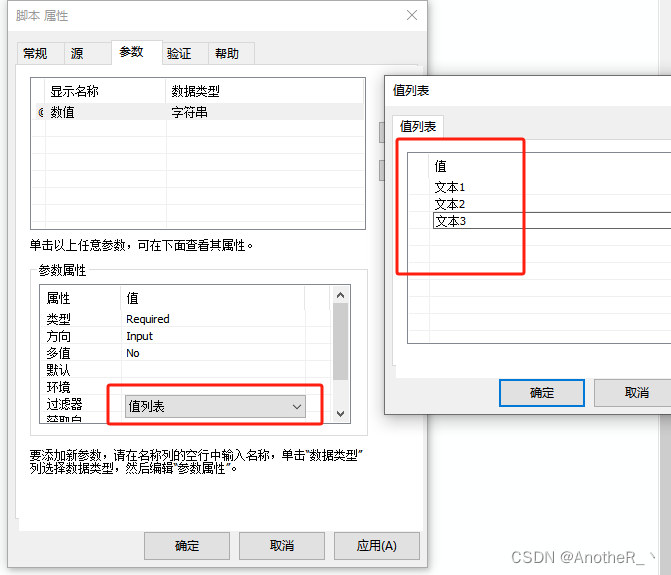

3.2.2.下拉值列表选择的方法配置

数据类型为“要素图层”、“字段”等均默认可下拉选择，数值、文本的数据类型可使用值列表的方式进行下拉选择。

3.3.“参数属性”的功能介绍

类型：分别为必选（Required）、可选（Optional）、派生（Derived）；前两个依据字面意思理解，表示该项参数为必须填写以及可以填写，派生一般用做输出参数；
方向：分别为输入（Input）、输出（Output）；大部分情况参数都作为输入参数，若作为输出，运行完成后该项可在运行结果窗口内查看；
多值：Yes（可在该参数内输入一组值）No（略）；
默认：用于给该参数设置一个默认值，多值为Yes，默认值可通过“；”进行分隔；
环境：可以将参数的默认值设置为环境设置的值；
过滤器：可用于过滤文件格式、输入值的范围、值列表（参数下拉选择值）多过滤可用“；”进行分隔；
获取自：本项参数从其他参数内获取的可选值；
符号系统：作者不常用，略。

四、参数的验证

参数验证可用于，对参数进行细致过滤检测、折叠参数（使用目录折叠或展开参数）、锁定参数（灰色无法填写的）、自定义消息（给出错误参数提示）。下面我们来逐个讲解：

4.1.锁定参数（灰色无法填写的）

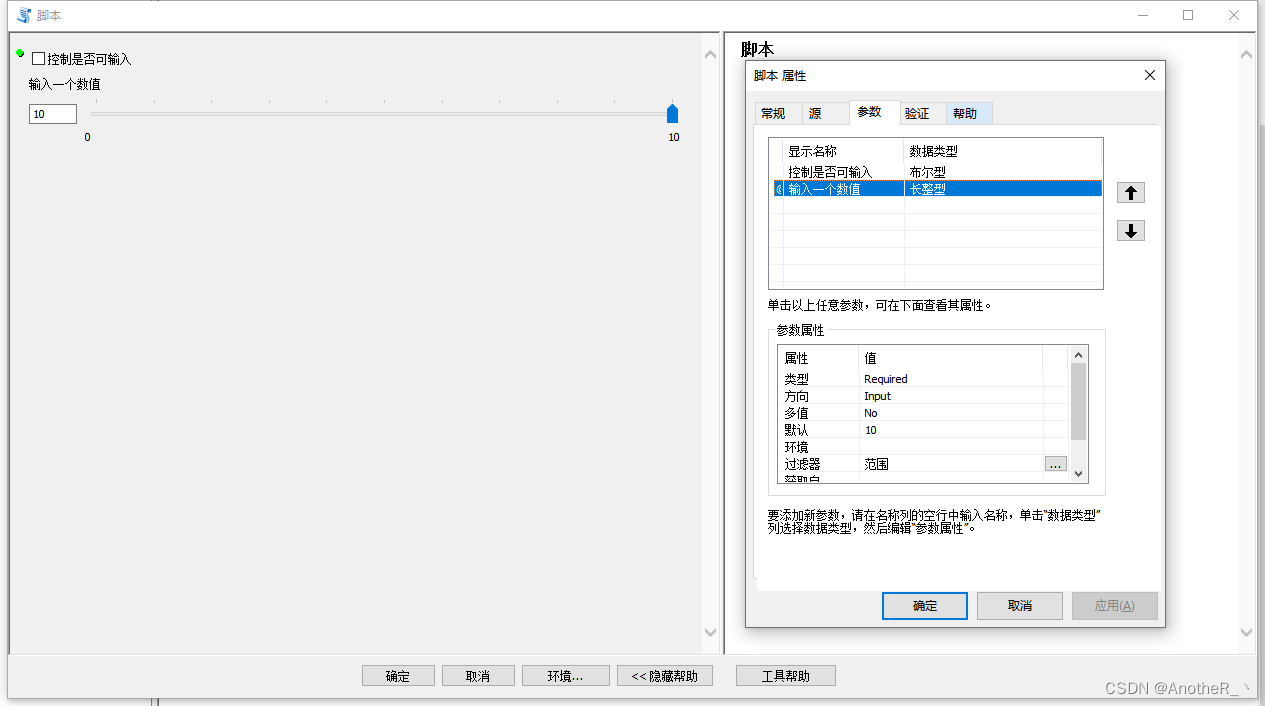

下面，我们有一个用于测试的脚本，有两个参数，需要做到参数1勾选的情况下，参数2可修改，参数1不勾选的情况下，参数2不可使用；

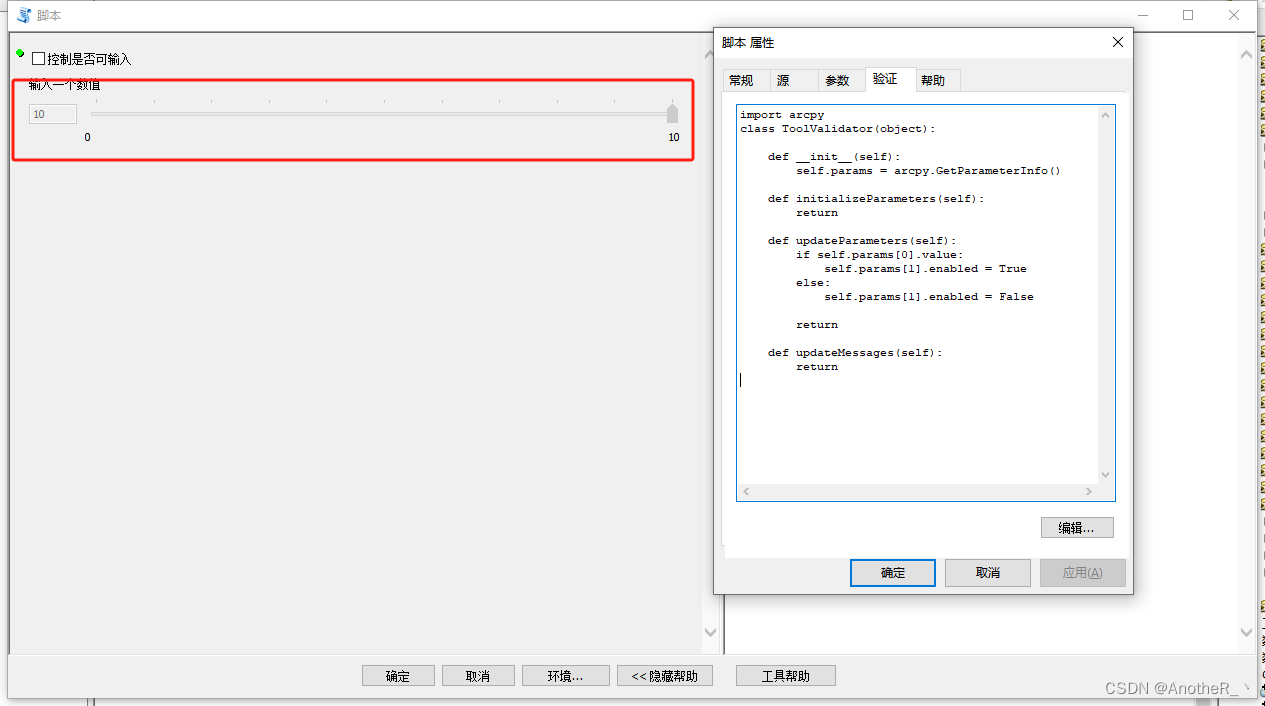

需要通过编辑“验证”代码的updateParameters方法内编写锁定规则，如下：

    def updateParameters(self):
        # 判断参数0的值
        if self.params[0].value:
            # 如果为 Ture 则将参数1设置为可写
            self.params[1].enabled = True
        else:
            # 否则锁定参数1
            self.params[1].enabled = False
        return

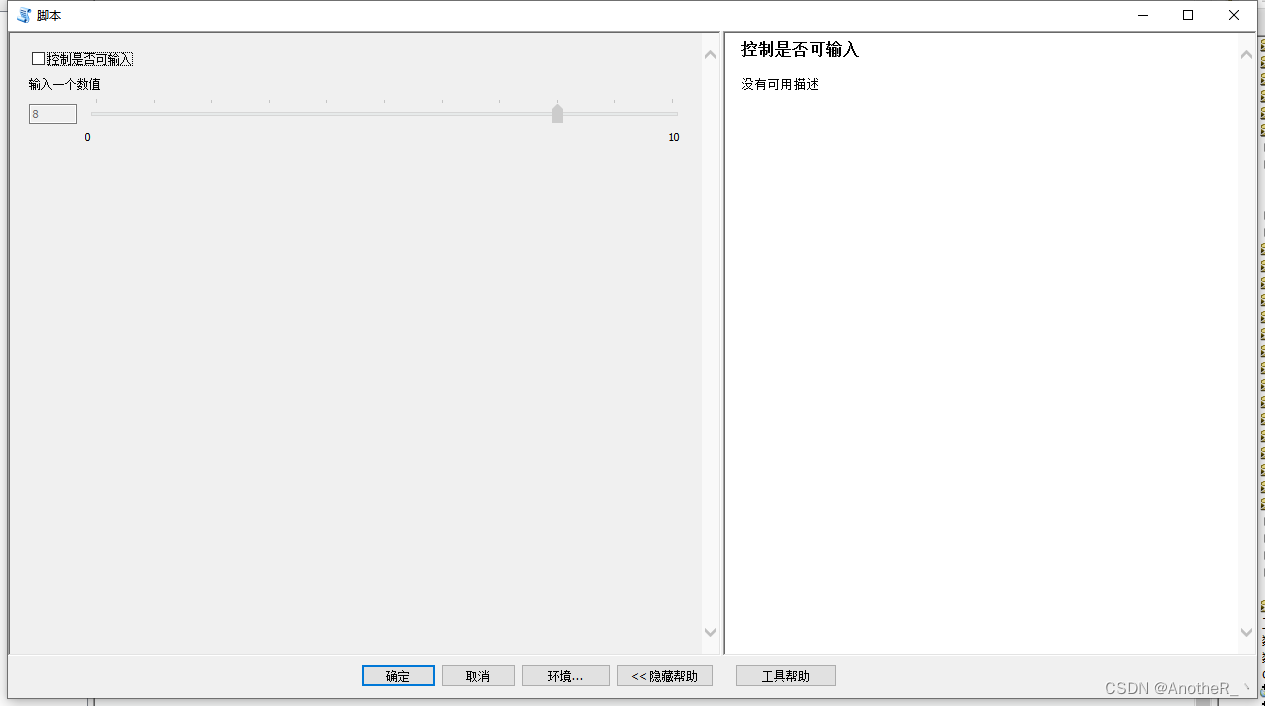

如此，我们就依据规则，将滚动条改为锁定的了，但会发现，在勾选 0 的情况下，修改了参数 1 再取消勾选 0 ，会发现我们修改的参数被锁定了，但不为默认值（如下图）。那么如何修改锁定情况下使用默认值呢？

代码如下：只需要在条件判断处添加赋值语句即可（若写入__init__内，则可作为设置默认值），此时，我们修改参数 1 再取消勾选后，会发现参数 1 又改回了默认值 10。

    def updateParameters(self):
        # 判断参数0的值
        if self.params[0].value:
            # 如果为 Ture 则将参数1设置为可写
            self.params[1].enabled = True
        else:
            # 修改参数1的值
            self.params[1].value = 10
            # 锁定参数
            self.params[1].enabled = False

4.2.参数的过滤与自定义消息

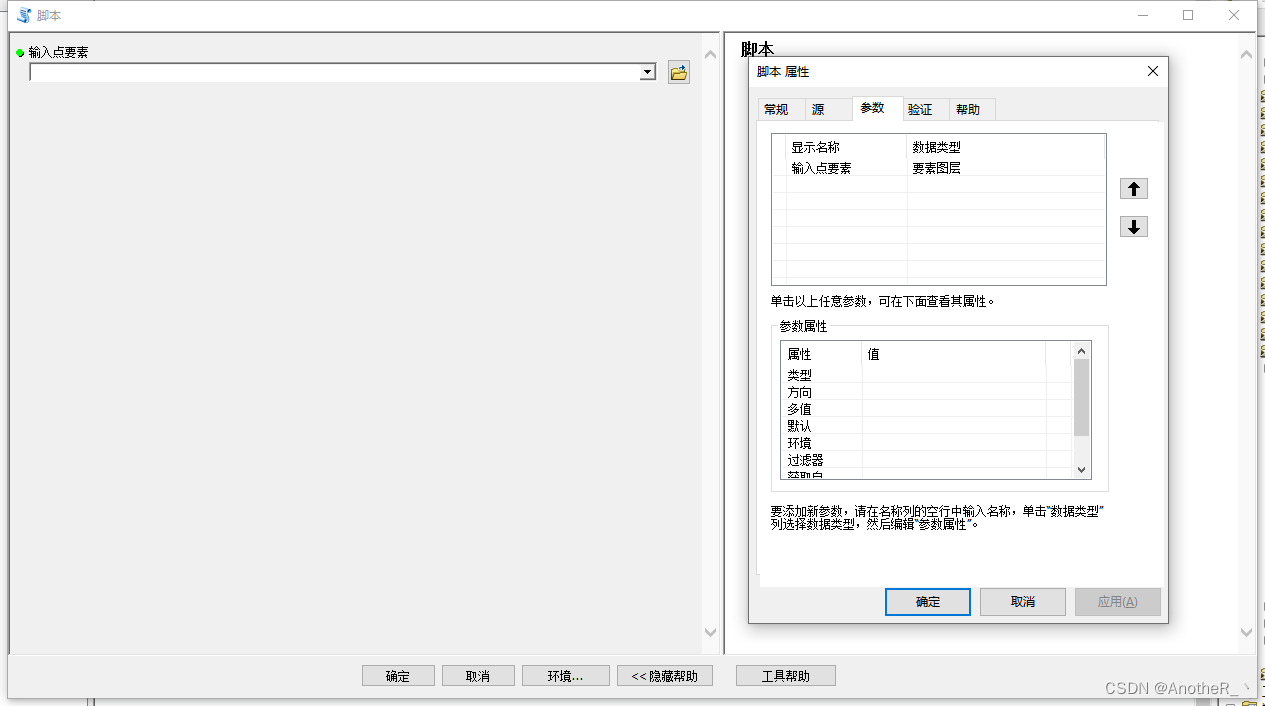

例如下图自定义脚本，需要输入一个“点”类型的要素，但通过“数据类型”无法控制输入的要素类型。

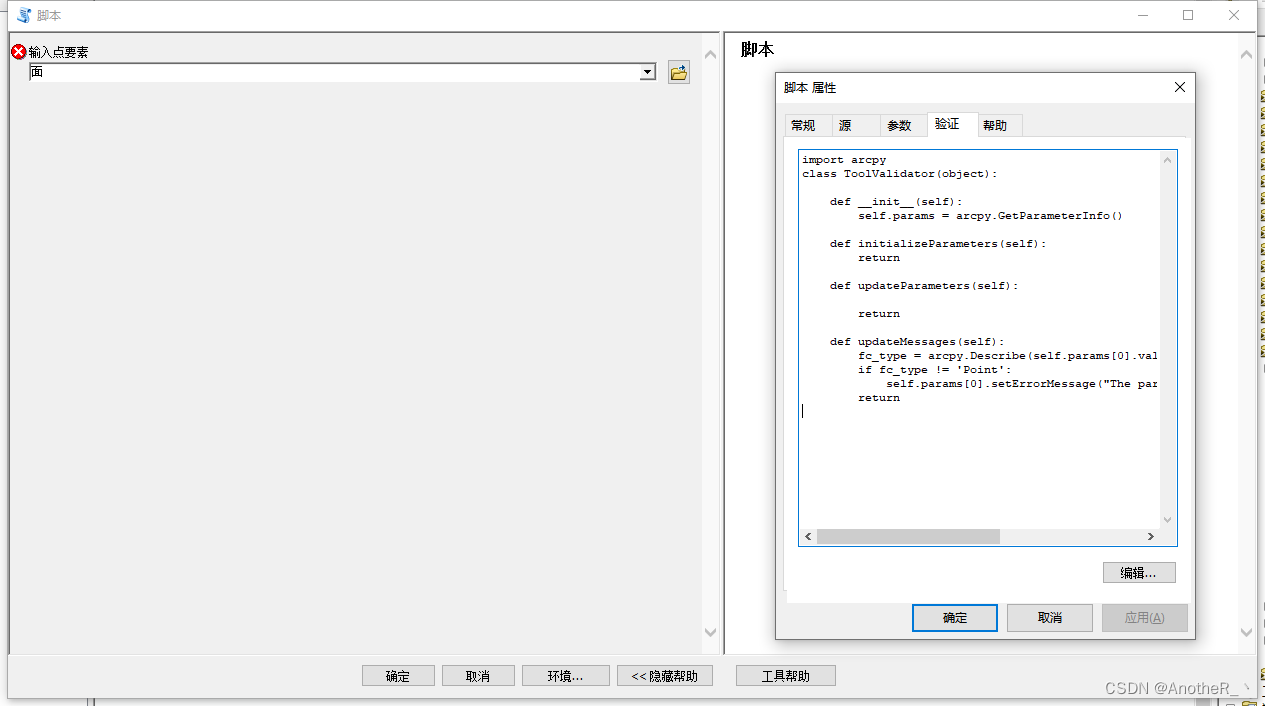

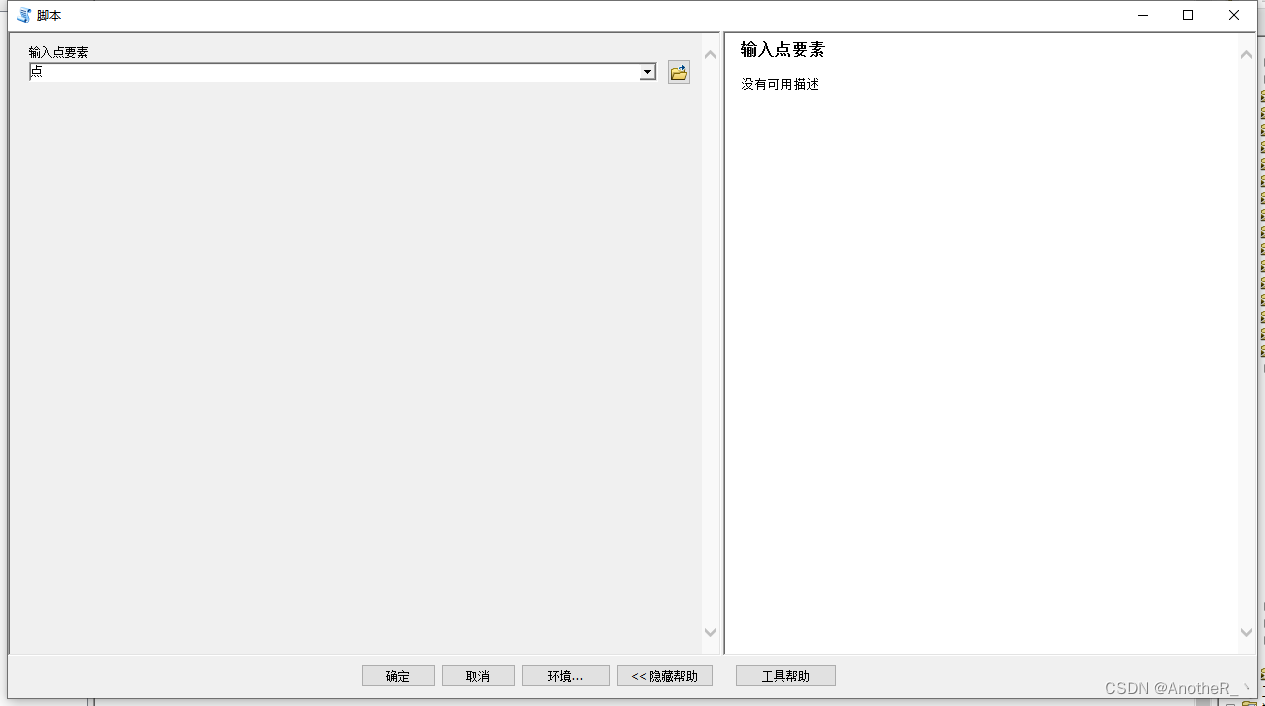

此时，我们就可通过arcpy的Describe获取要素的类型，并在验证的updateMessages方法内进行判断，若不为点要素则输出错误消息（鼠标移动到错误提示符号上查看）。代码与结果如下

    def updateMessages(self):
        # 获取参数0的shapeType
        fc_type = arcpy.Describe(self.params[0].value).shapeType
        # 判断
        if fc_type != 'Point':
            # 返回消息
            self.params[0].setErrorMessage("The parameter must be a point feature class.")
        return

4.3.参数分组、折叠

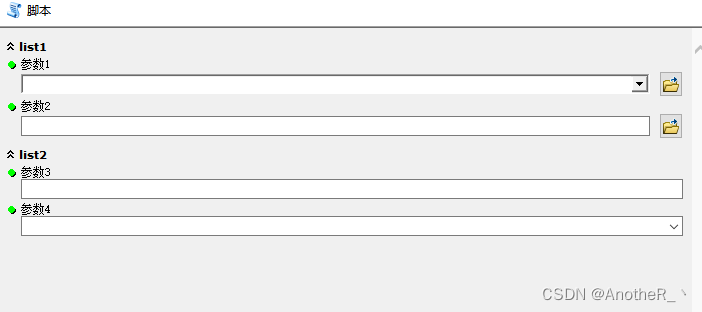

例如，有4个参数，需要将0，1放在一个组里；2，3放在另一个组里边，并且可以折叠显示。我们可以在initializeParameters方法内对参数的类别进行定义，代码如下：

    def initializeParameters(self):
        self.params[0].category = 'list1'
        self.params[1].category = 'list1'
        self.params[2].category = 'list2'
        self.params[3].category = 'list2'
        return
