一、LED介绍
中文名称:发光二极管
英文全称:Light Emitting Diode
用途:指示灯、照明灯、显示屏、数码管。LED除了有照明的用途之外,也是数码管的重要组成部分。

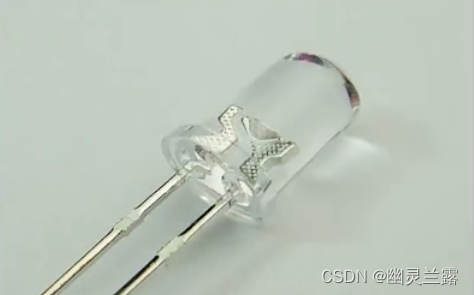

图1-1 LED
如图1-1,发光二极管中有两块电极,较小的那一块为正极,较大的一块为负极。有些发光二极管也可以通过引脚来区分正负极。

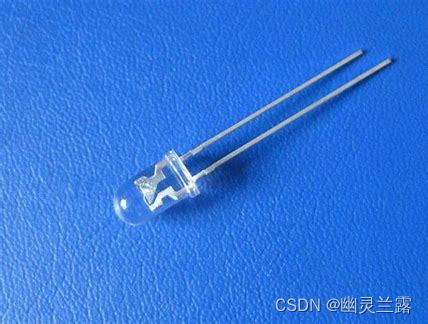

图1-2 LED
如图1-2,引脚较长的为正极,较短的为负极。
二、LED发光原理
图2-1 LED电气符号
如图2-1,左为正极,右为负极。当正负极形成电压差时,LED点亮。
三、LED连接方式与点亮
LED有两种连接方式:共阴极连接、共阳极连接。
共阳极连接:
图3-1共阳极连接
如图3-1,8个LED灯的正极连接在同一个电源上,这样的连接方式就为共阳极连接。若想要点亮LED,必须形成电压差,如图LED正极接电源为高电平,则只需在负极给低电平即可形成电压差,因此P1.0~P1.7置0,8个LED灯即可点亮。
共阴极链接:

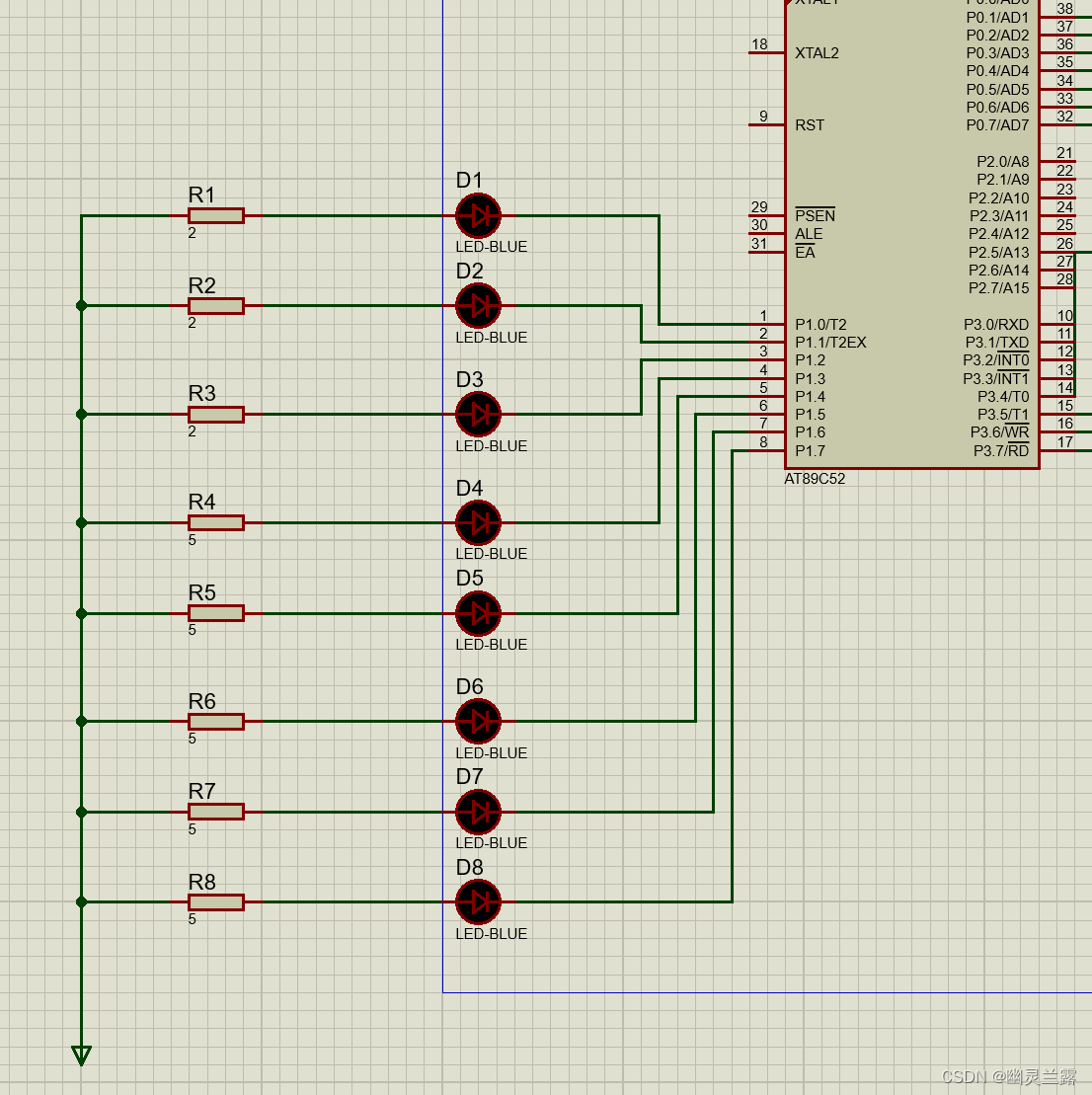

图3-2共阴极连接
如图3-2,8个LED阴极共同接地,这样的连接方式称为共阴极连接。LED灯的阴极为低电平,因此当阳极(正极)为高电平时形成电压差,此时P1.0~P1.7置1。
