文章目录

总练习模块文章索引
气动顶针轴
直线轴承座
法兰盘
平皮带中空传动轴
减速机V带轮
减速机箱体

简介：点击此处可以下载该文章的案例模型，加上这篇文章总共有七篇文章是用来练习solidworks软件应用与建模思路的，大概有30多个案例模型，里面有的建模难度大，有的建模难度小，总的来说还是很不错的练习案例。第二模块差不多就随着这篇文章也要结束了，后面会继续更新曲面造型画图技能，多实体设计到拆图技能，装配体设计技能，工程图出图技能，当然第二模块还有很多内容也需要补充，包括第一模块的草图练习

总练习模块文章索引

第二模块建模综合案例练习文章索引
看图建模实战训练案例（上）
看图建模实战训练案例（下）
零件画图实战提升案例（上）
零件画图实战提升案例（下）
实物工厂零件画图案例（上）
实物工厂零件画图案例（中）

气动顶针轴

在这里插入图片描述

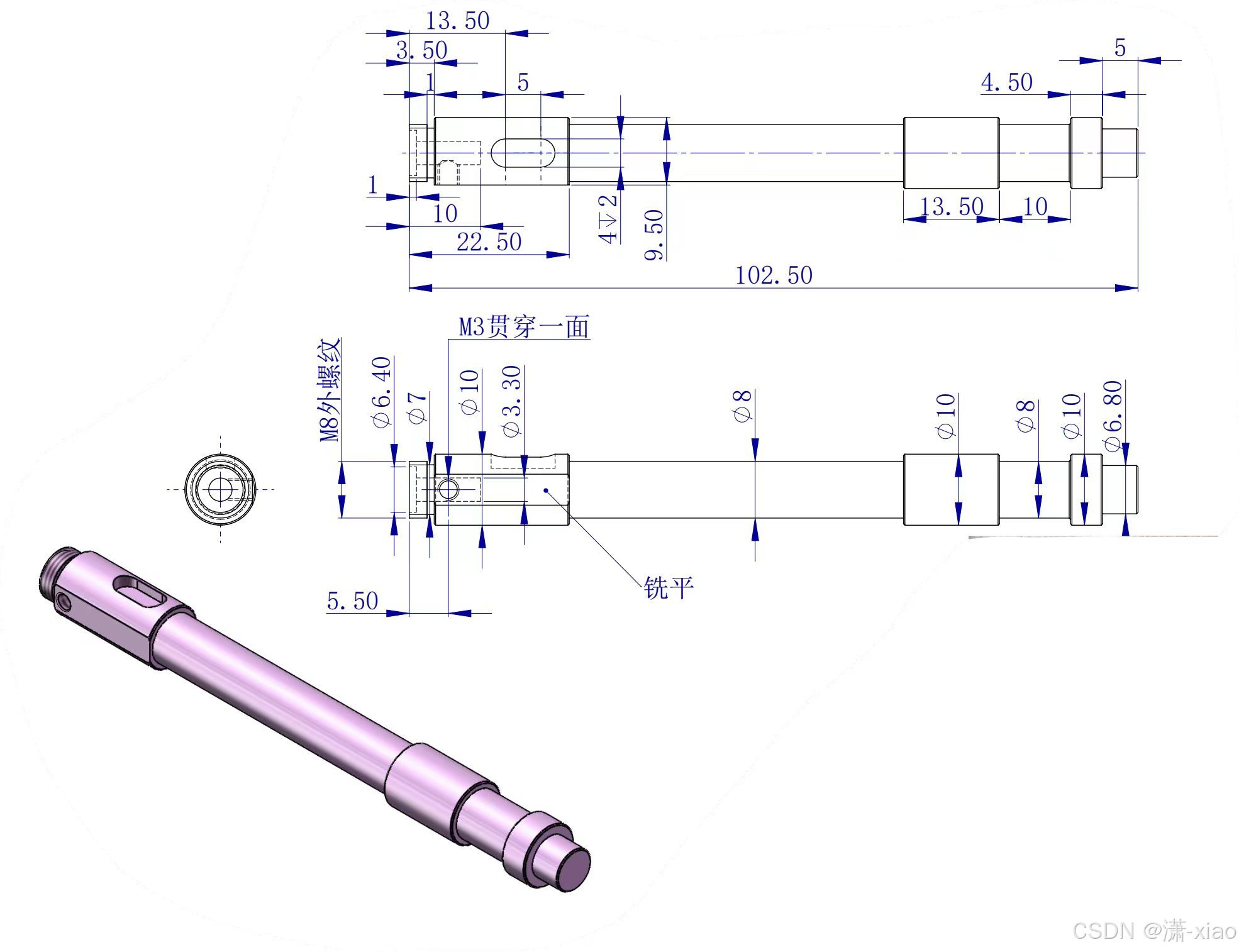

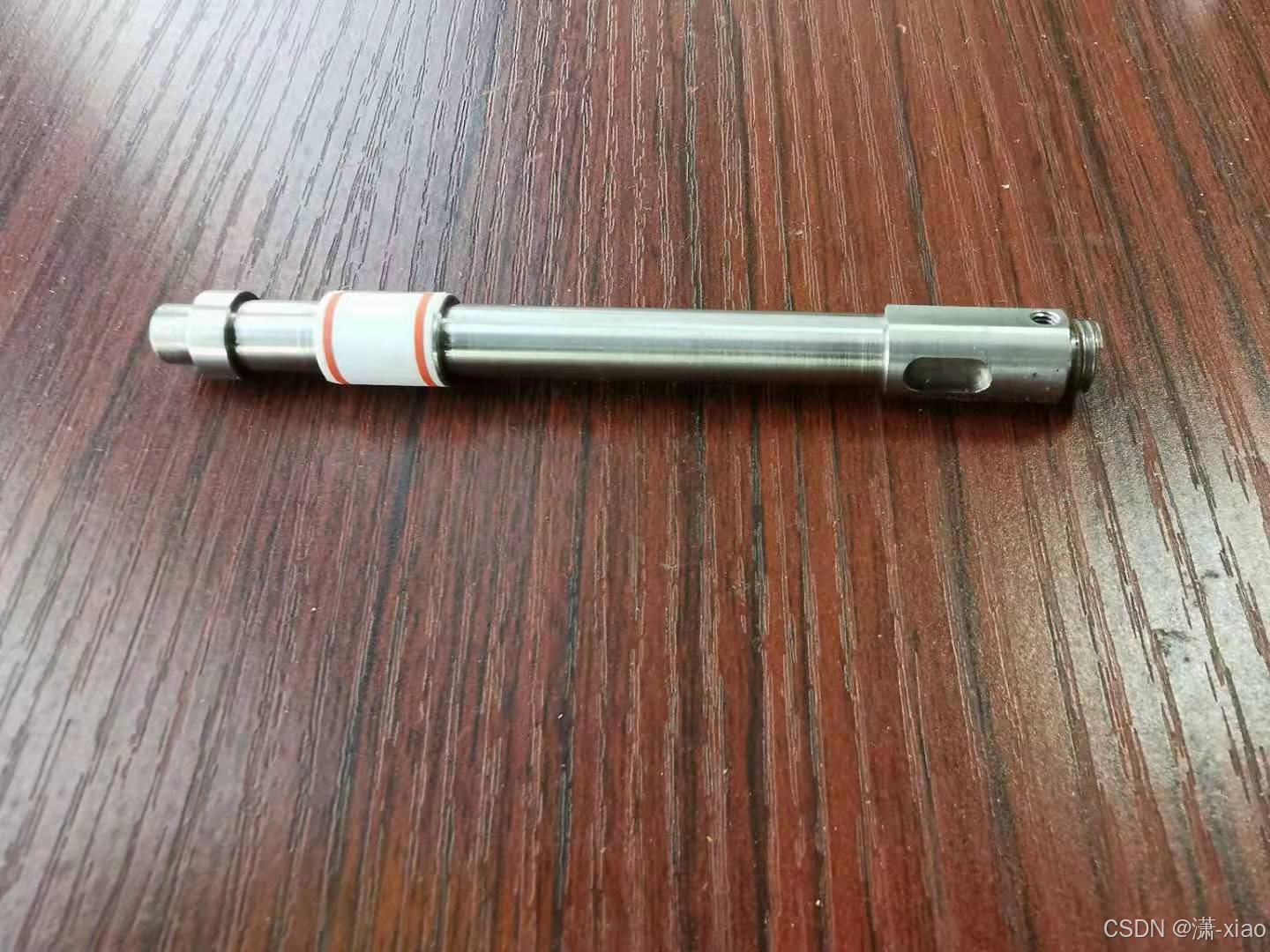

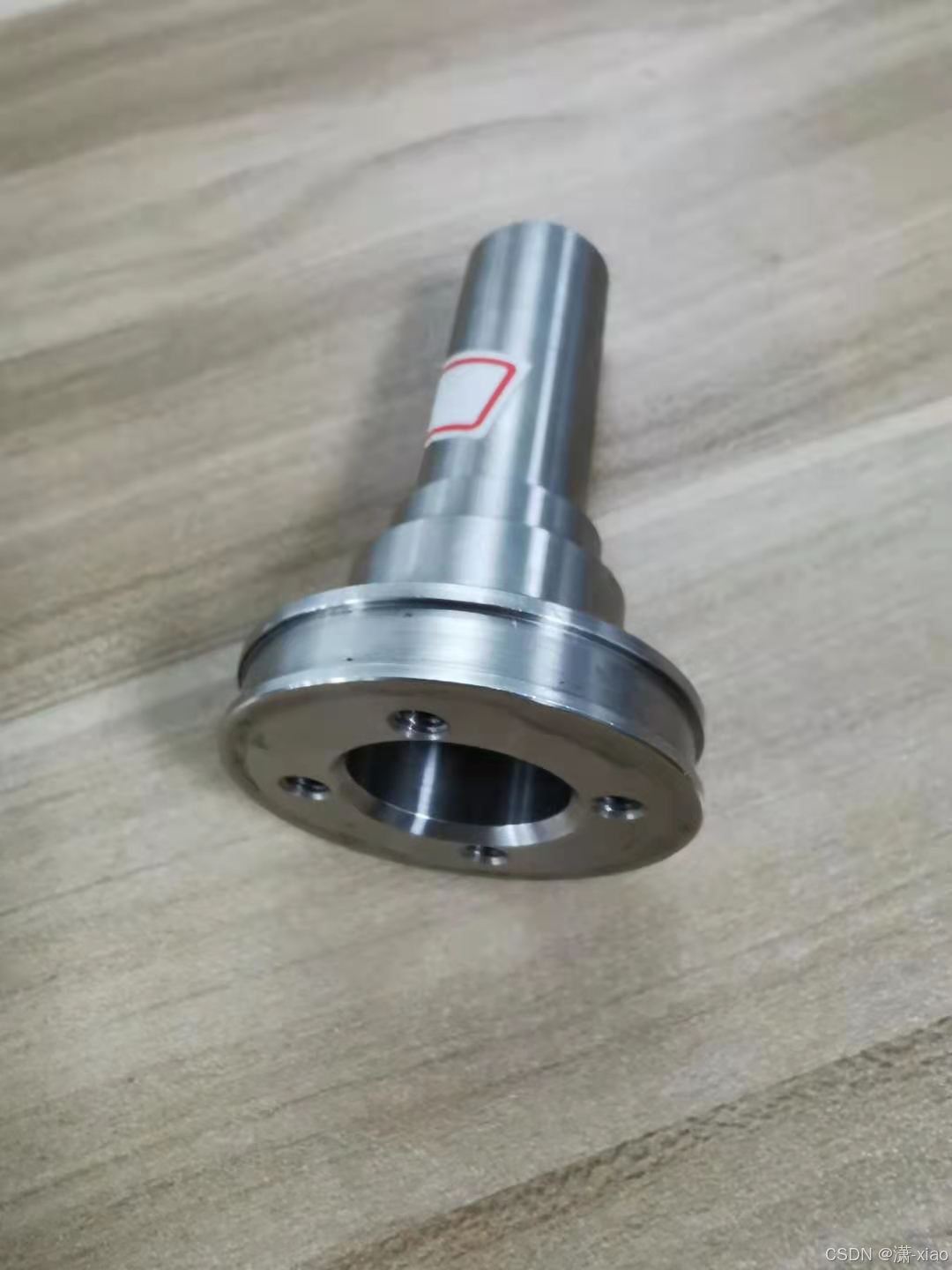

实物

在这里插入图片描述

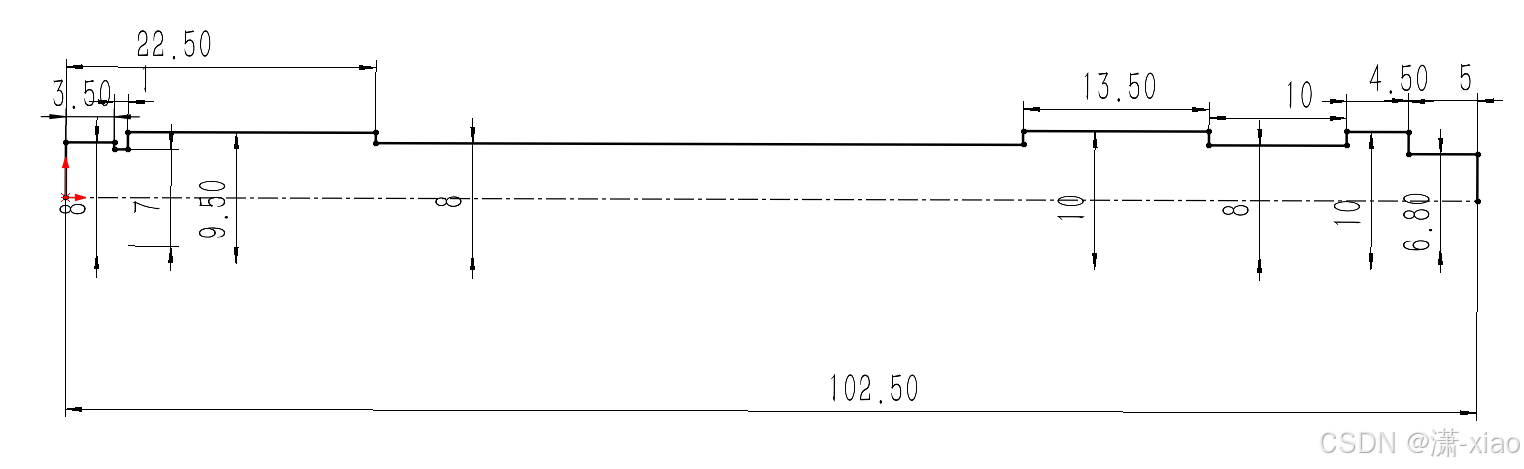

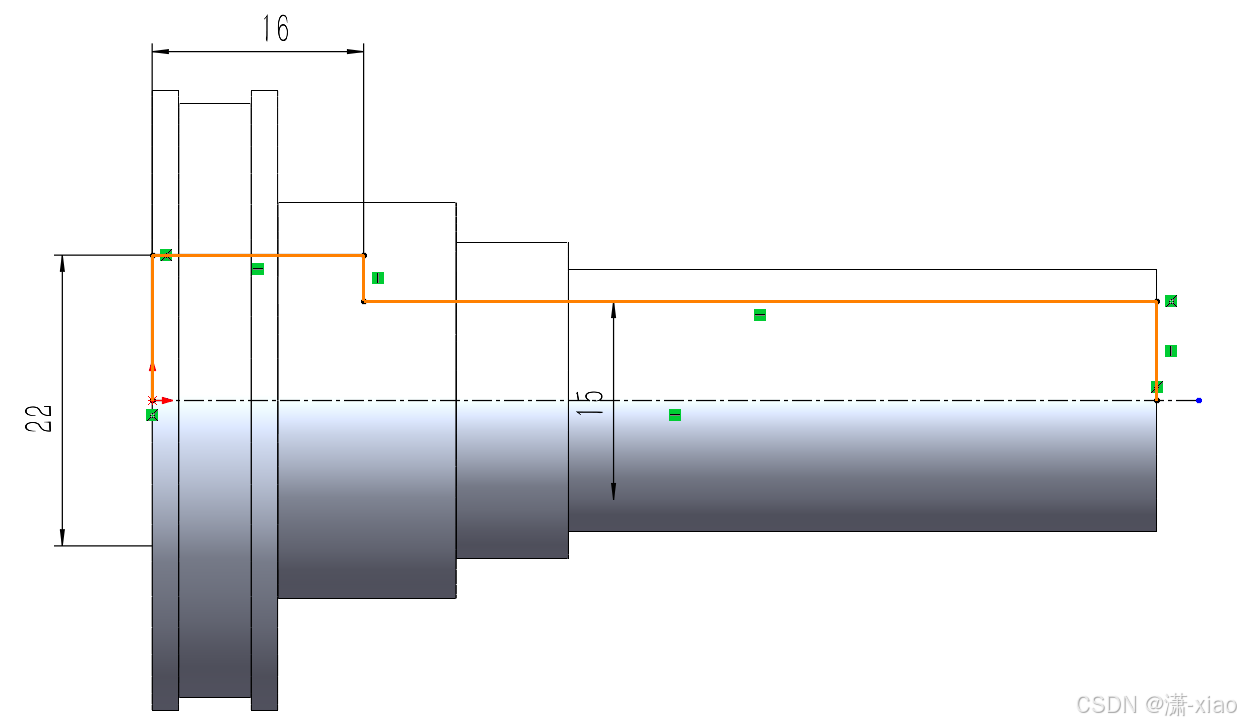

前视基准面画草图旋转生成主体

在这里插入图片描述

装饰螺纹线所在位置

在这里插入图片描述

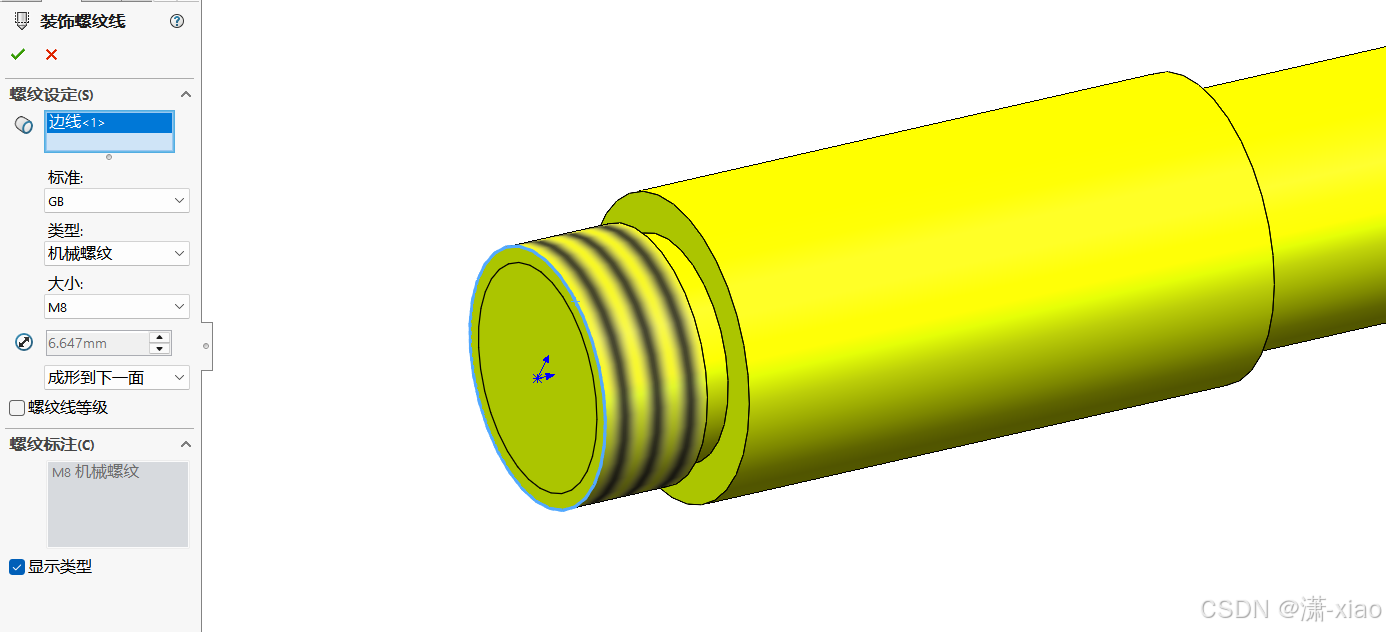

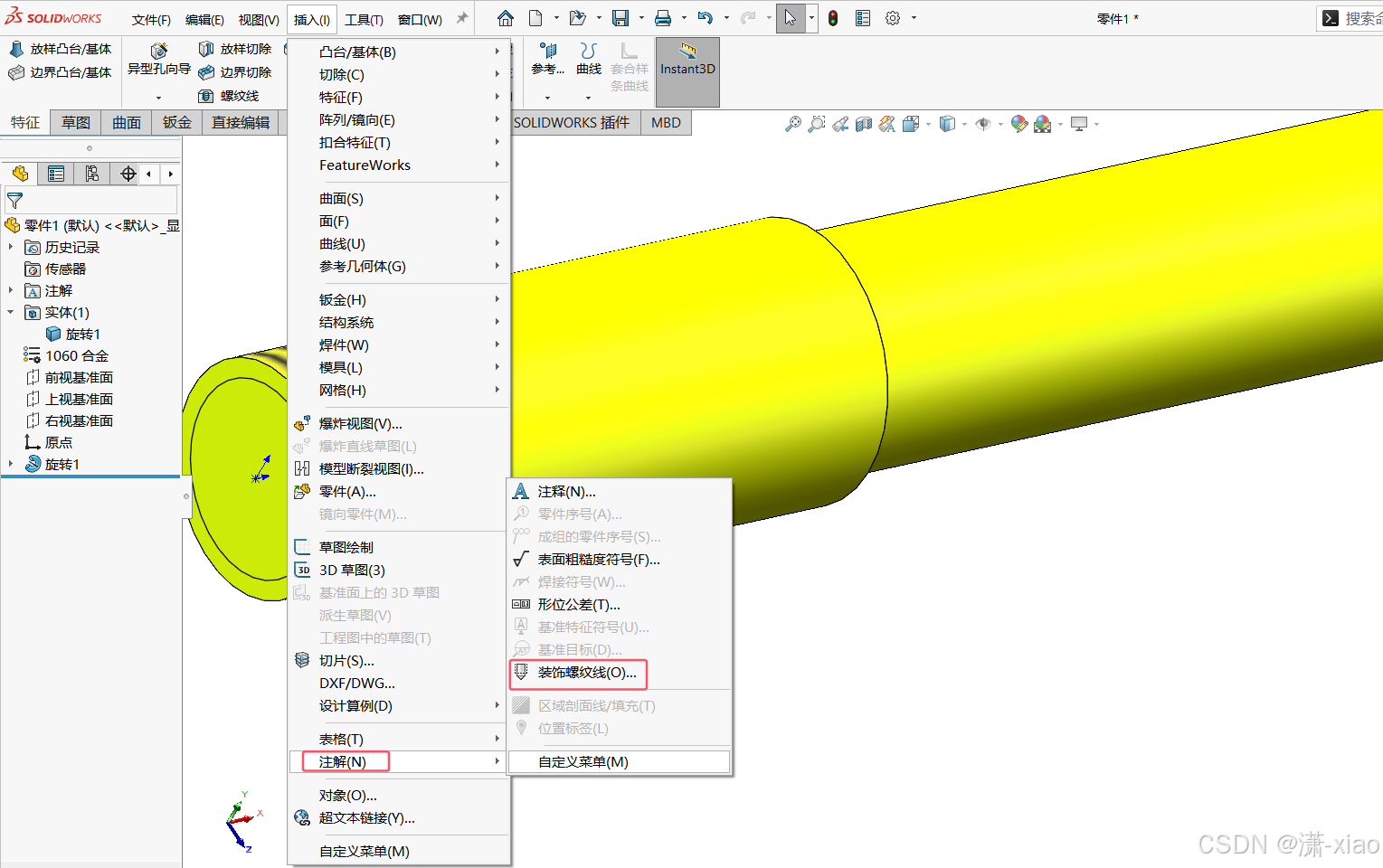

装饰螺纹线，不用去打孔

在这里插入图片描述

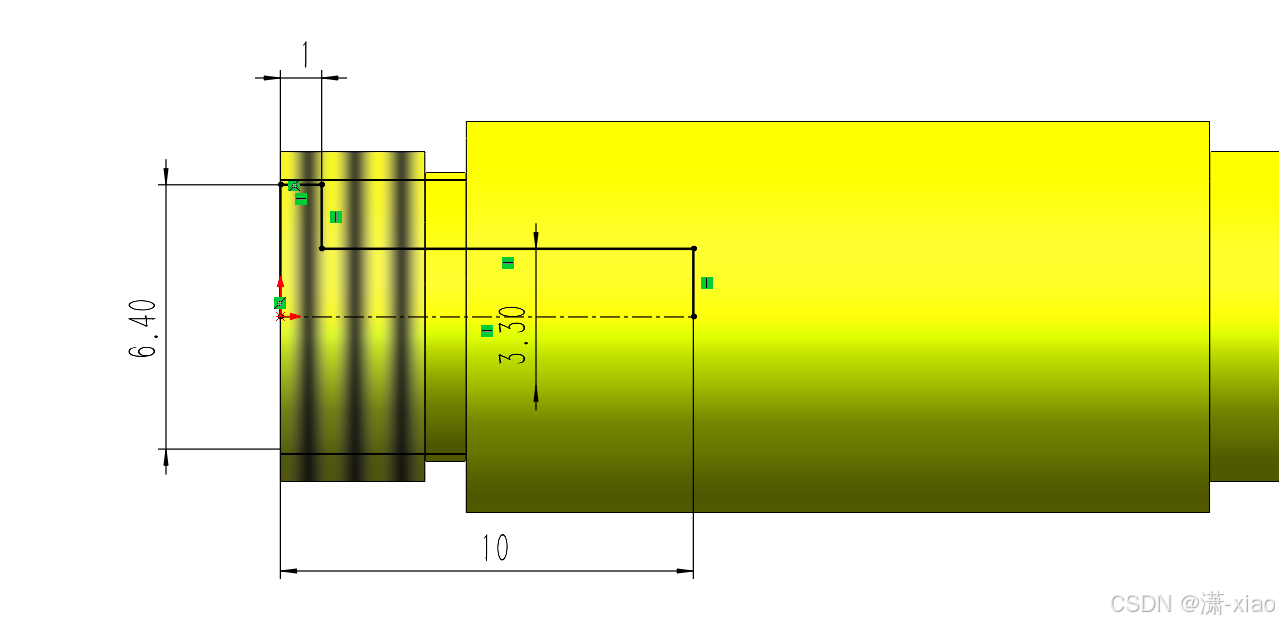

前视基准面作草图，旋转切除

在这里插入图片描述

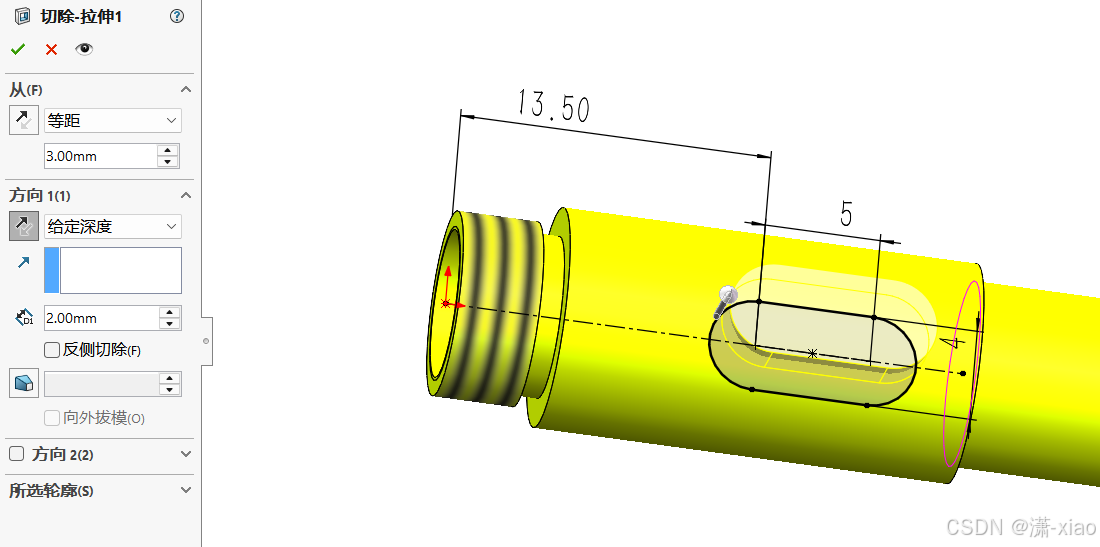

作槽

在这里插入图片描述

右视基准面作草图，成形到面拉伸切除

在这里插入图片描述

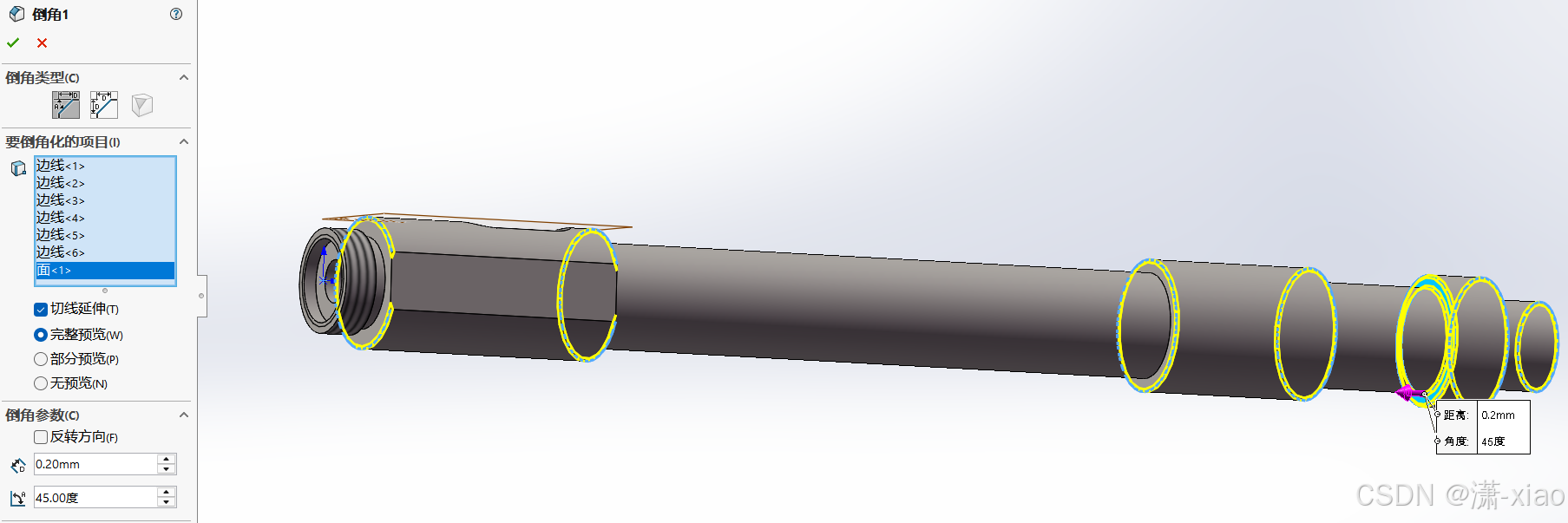

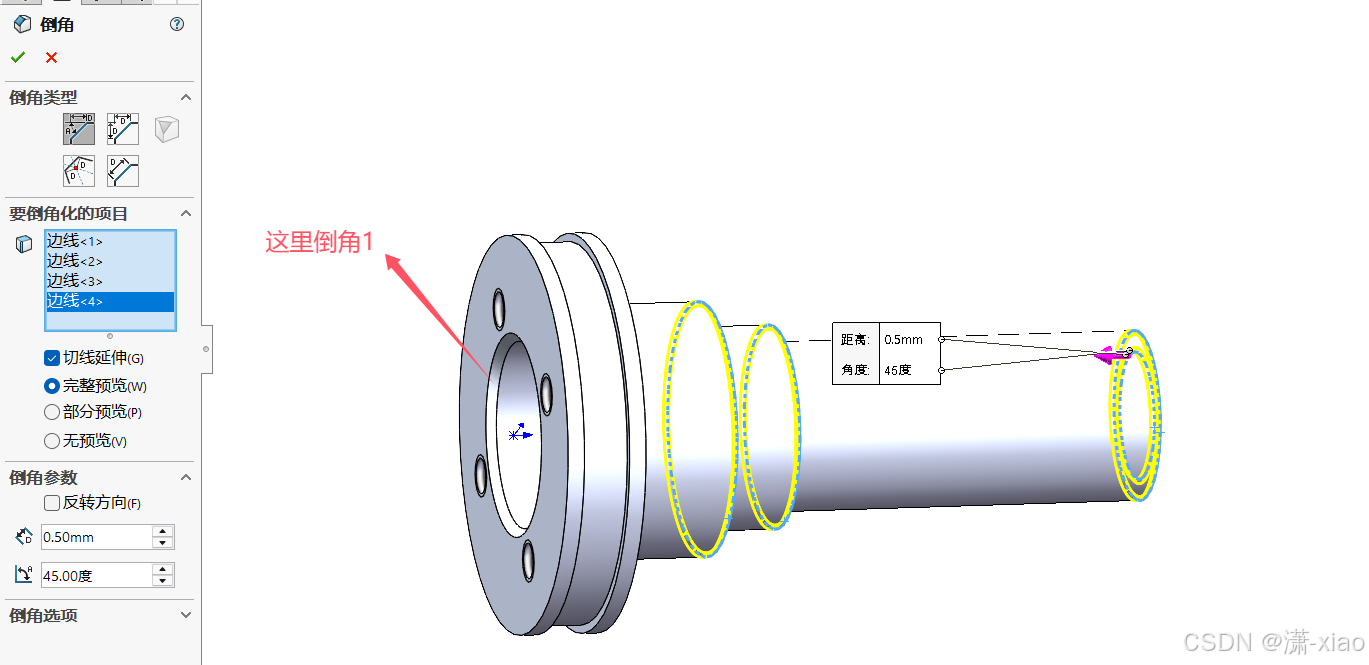

作倒角0.2

在这里插入图片描述

作M3的螺纹孔，成形到下一面

在这里插入图片描述

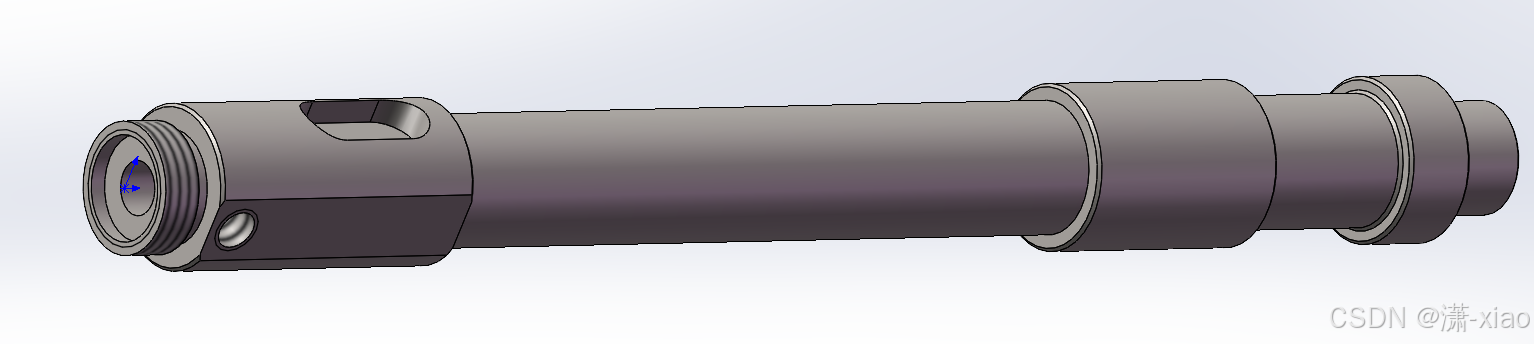

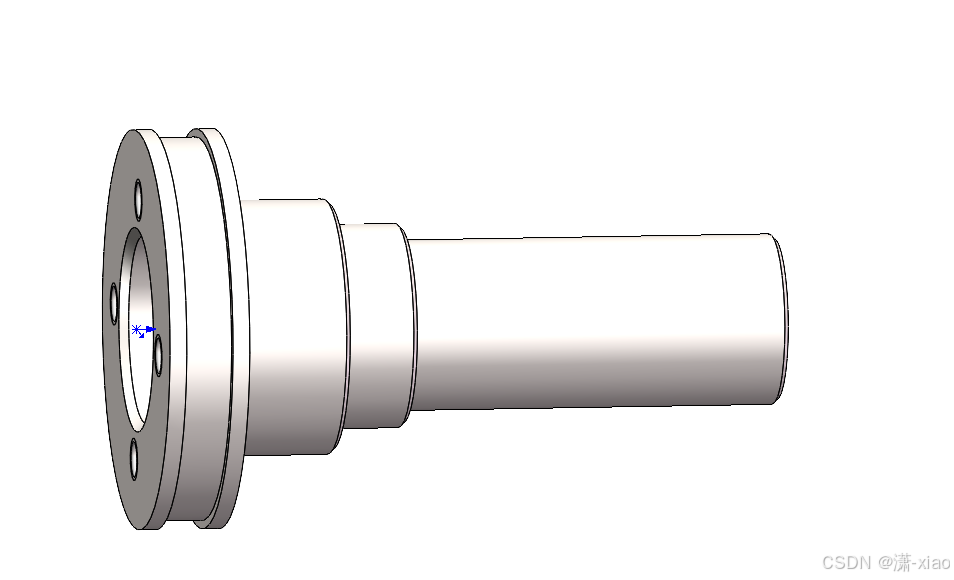

最终模型

在这里插入图片描述

直线轴承座

在这里插入图片描述

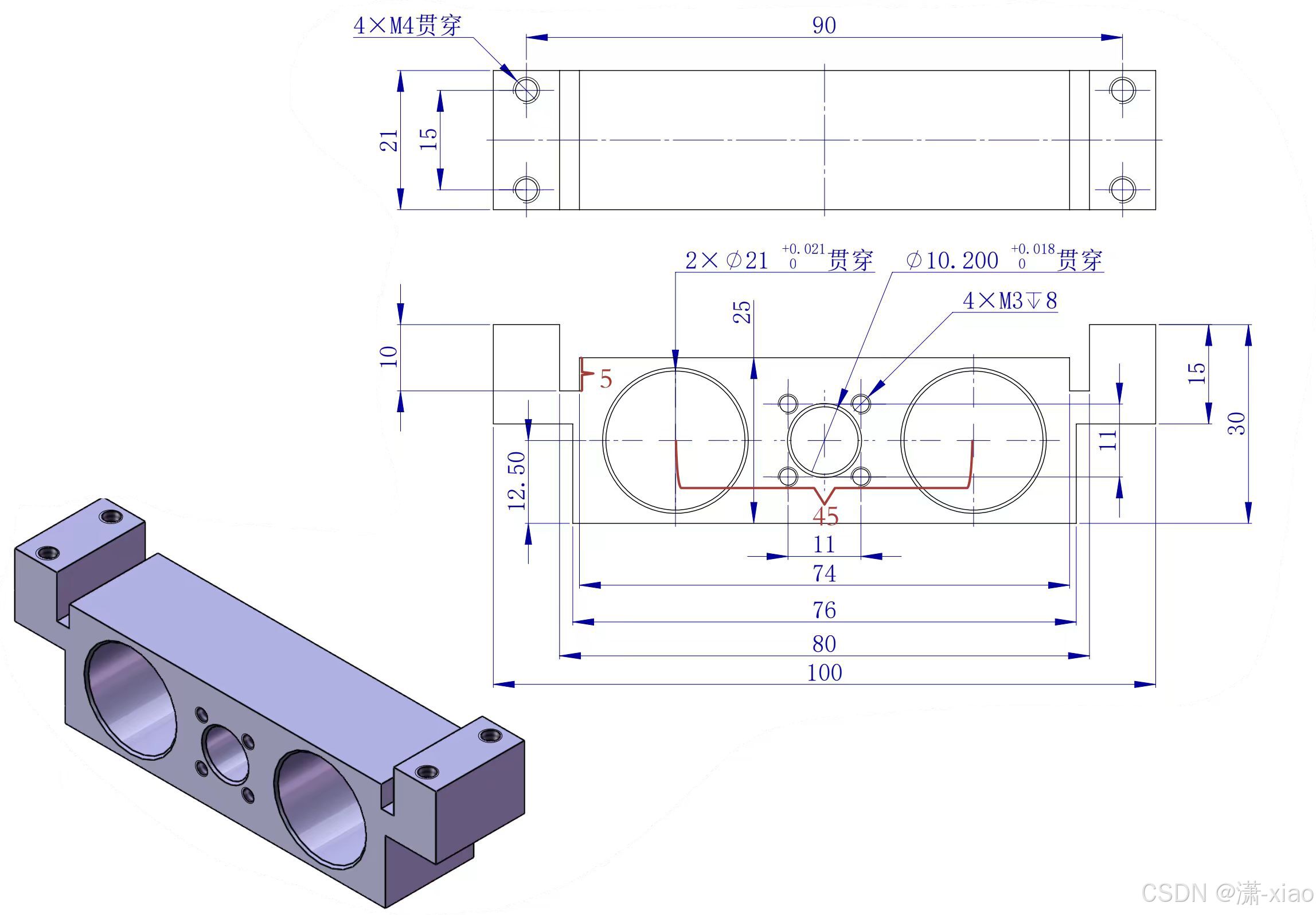

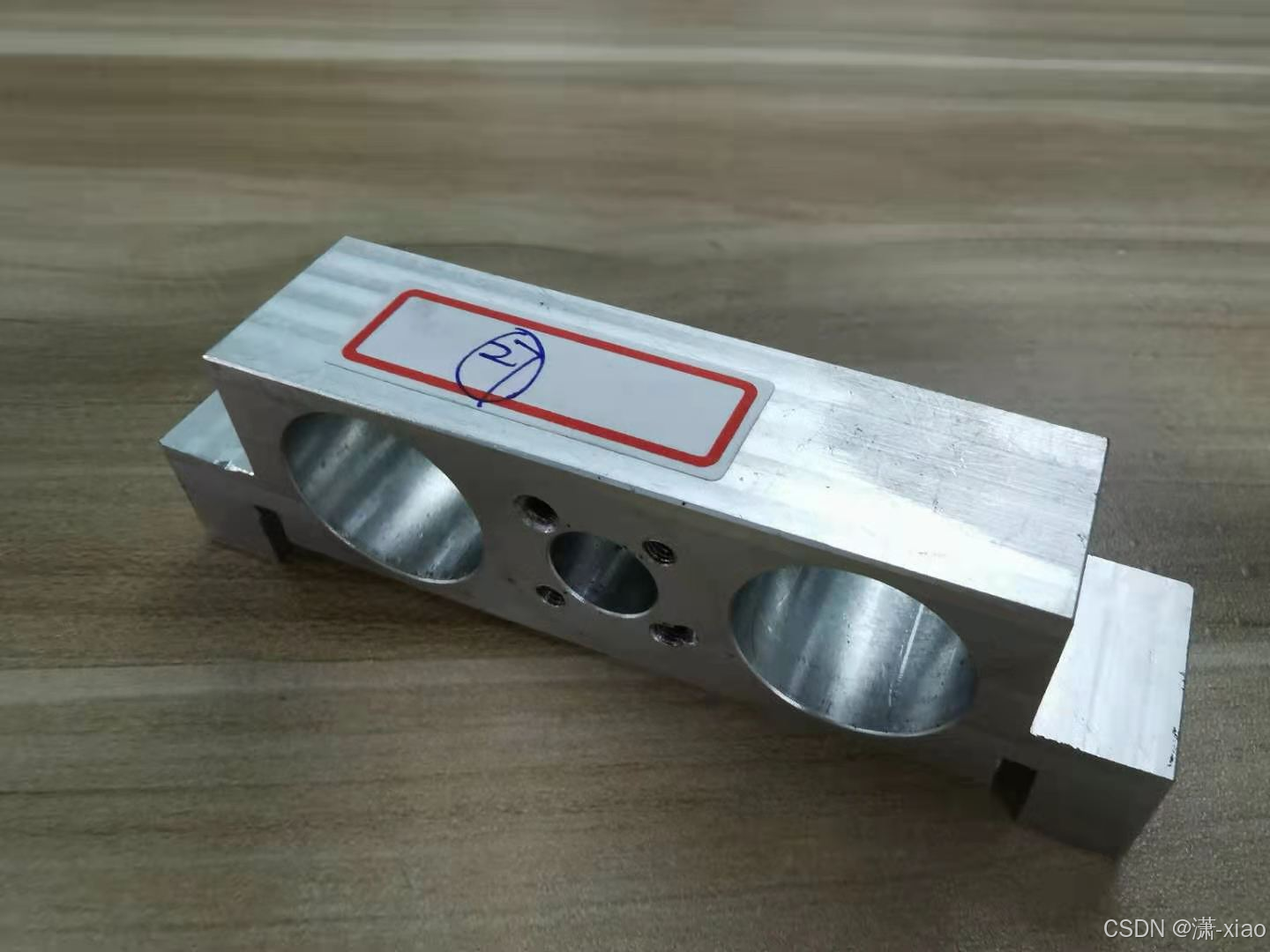

实物

在这里插入图片描述

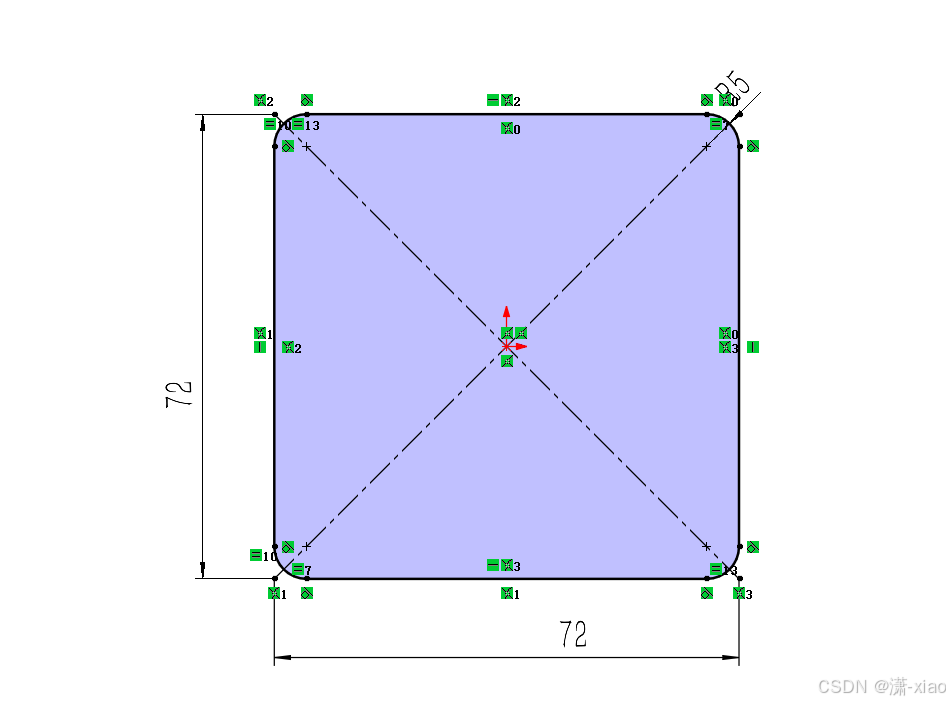

前视基准面画草图，给定深度拉伸21

在这里插入图片描述

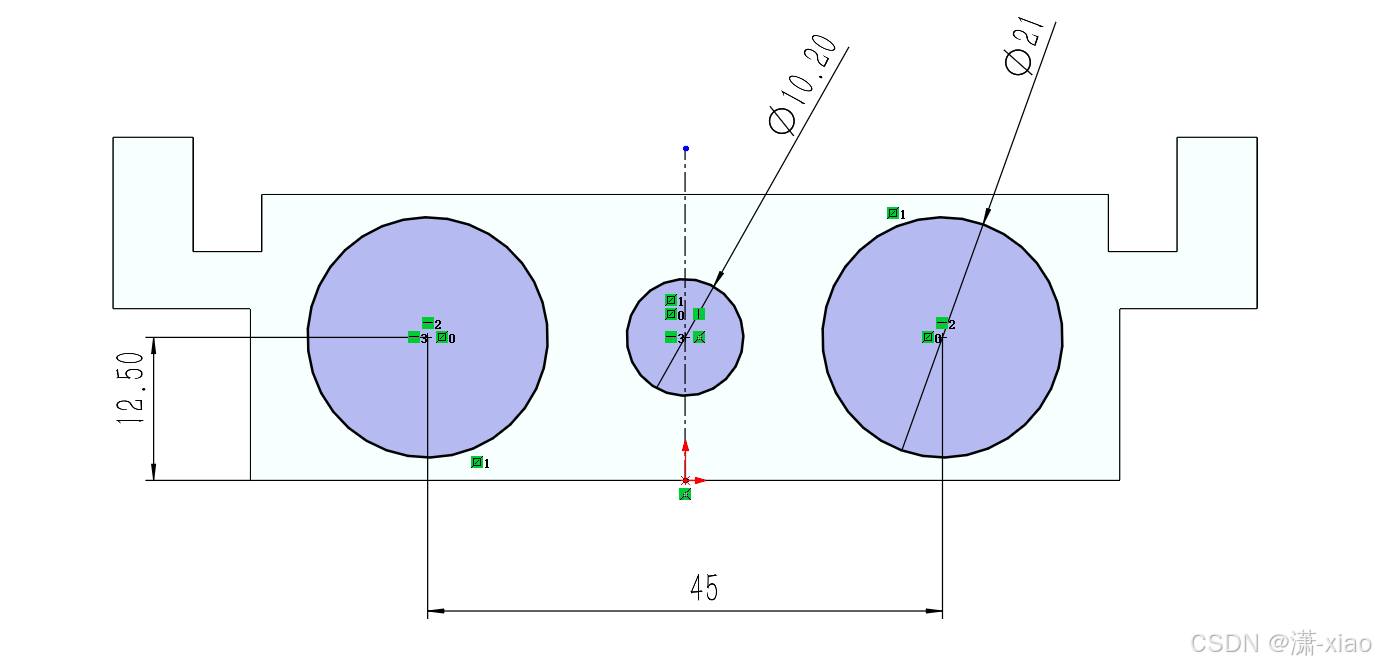

前视基准面画草图，作拉伸切除（完全贯穿），可以在上面草图一步完成

在这里插入图片描述

打M4的螺纹孔，直接完全贯穿

在这里插入图片描述

打M3的螺纹孔，给定深度8

在这里插入图片描述

作0.5的倒角

在这里插入图片描述

最终模型

在这里插入图片描述

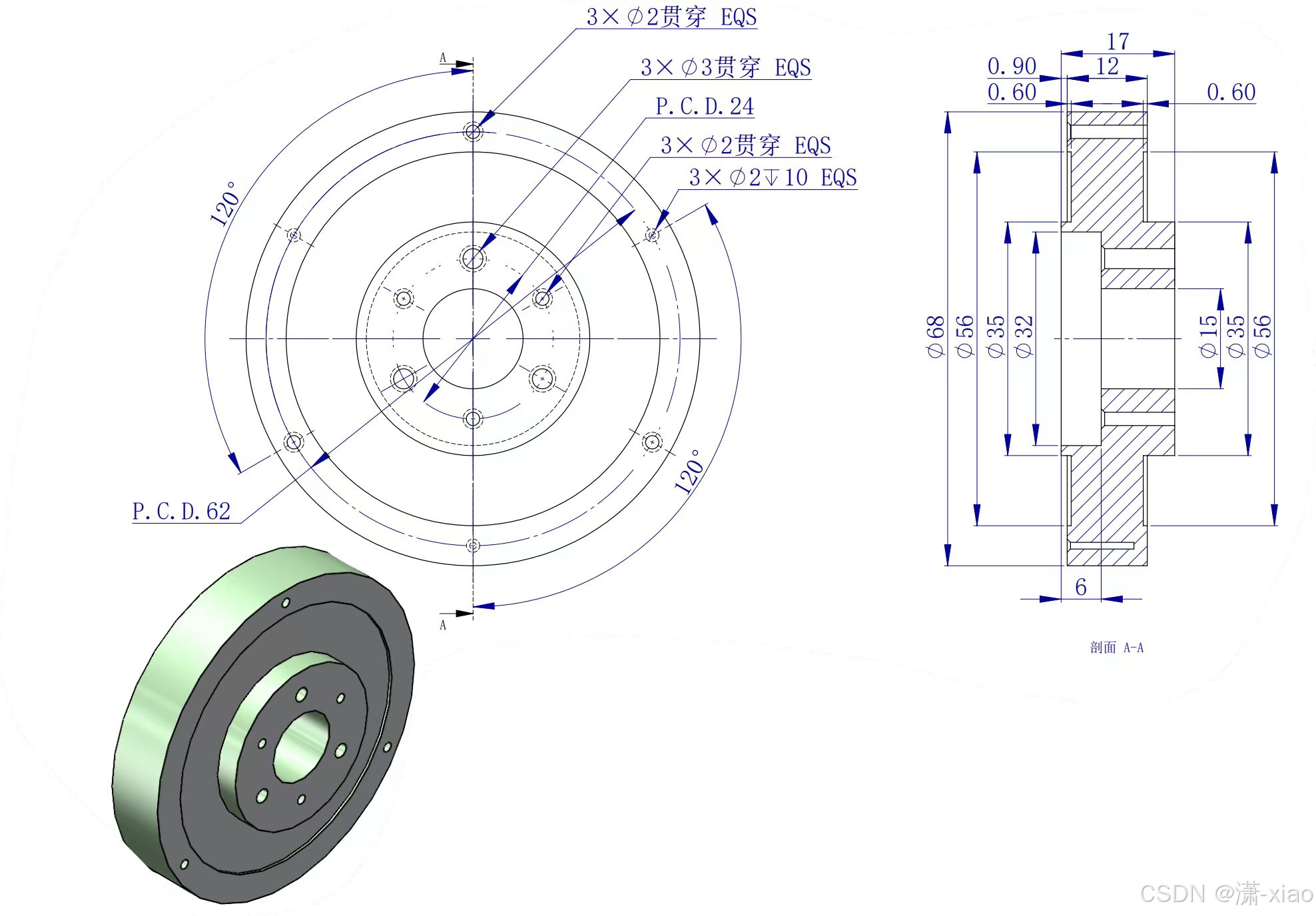

法兰盘

在这里插入图片描述

实物

在这里插入图片描述

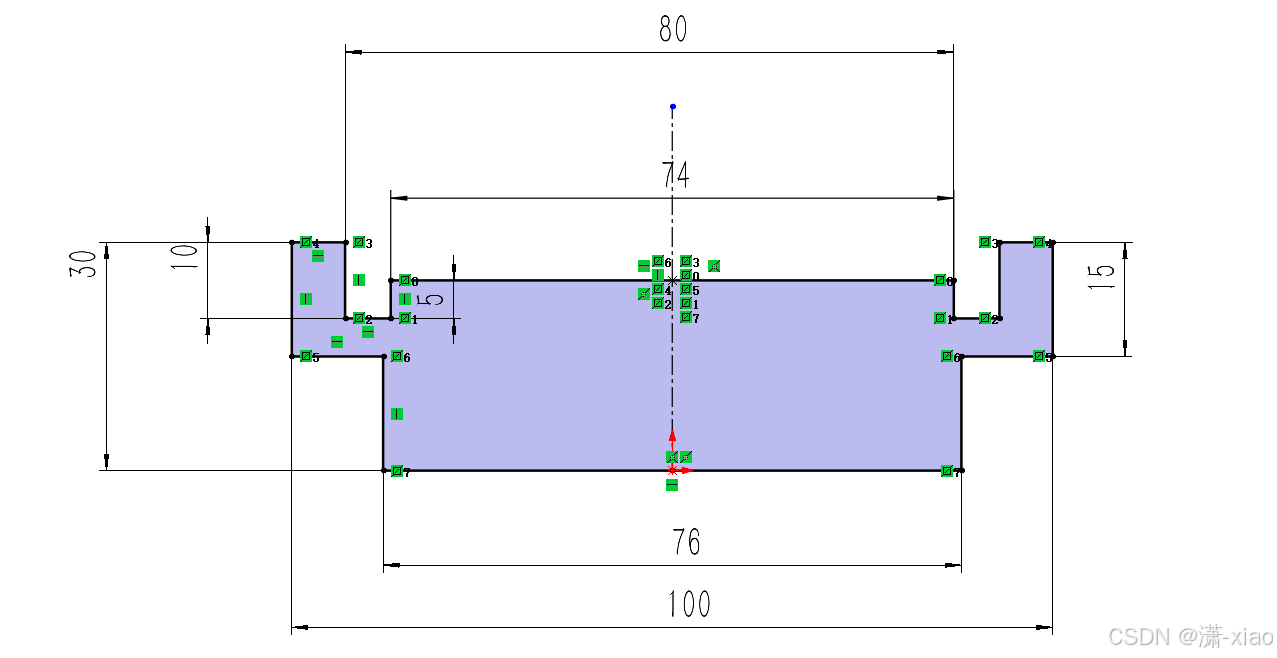

前视基准面画草图，旋转生成主体，一步到位

在这里插入图片描述

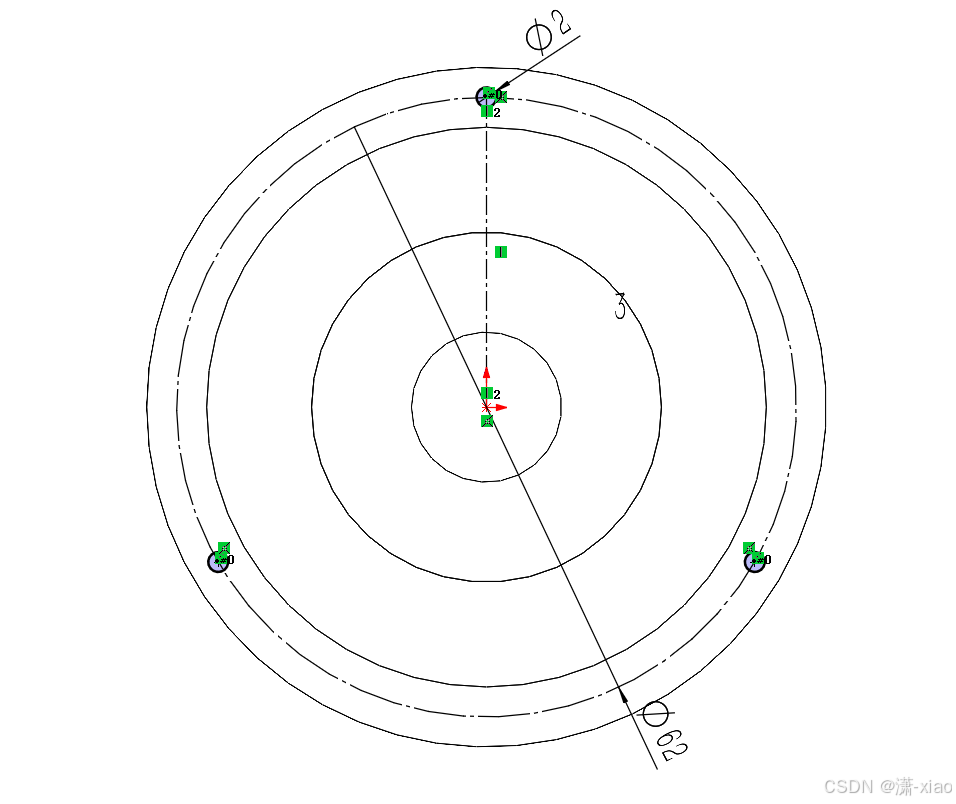

先打这三个完全贯穿的孔（直径为2）

在这里插入图片描述

再打这三个给定深度10的孔（直径为1，上面标的直径为2是倒角的那个圆，这种标注是错误的），这里画草图要确定好平面，我就在背面画了，所有需要等距2作拉伸切除）

在这里插入图片描述

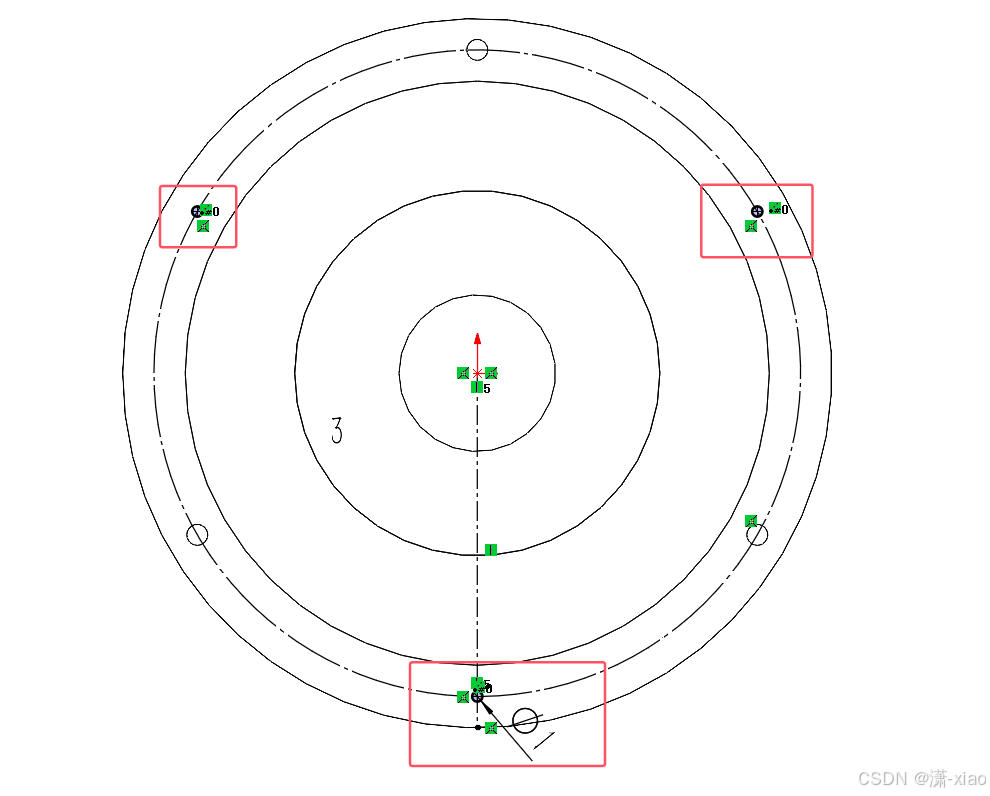

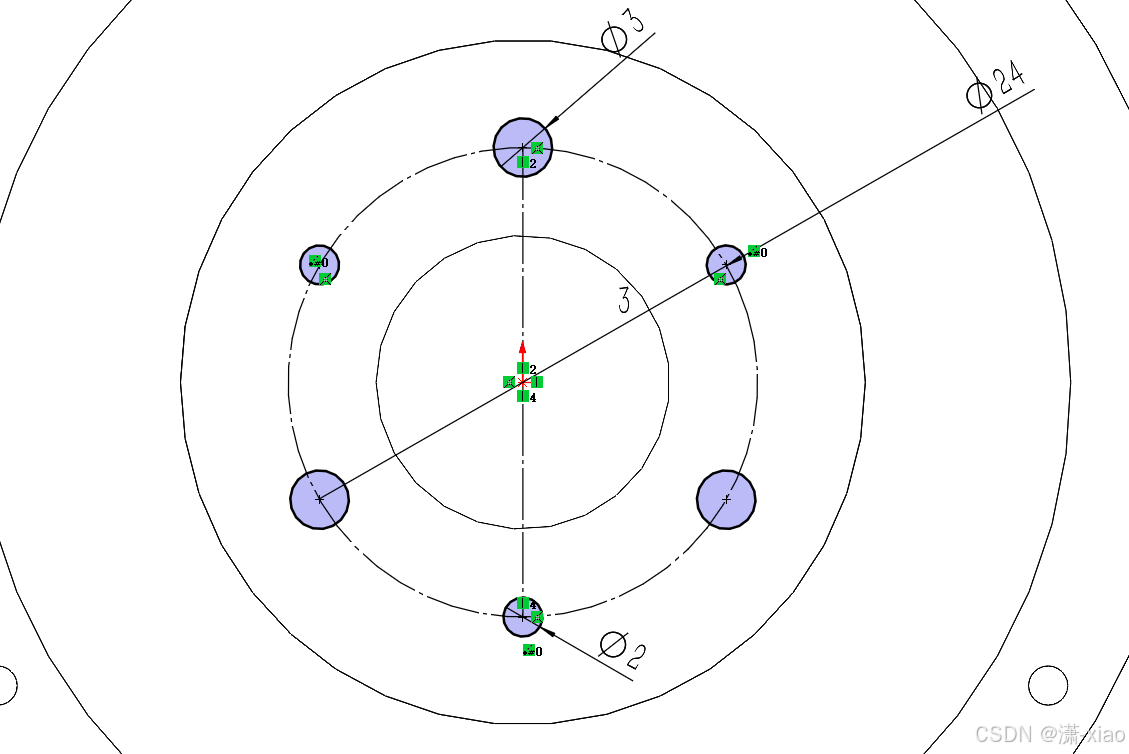

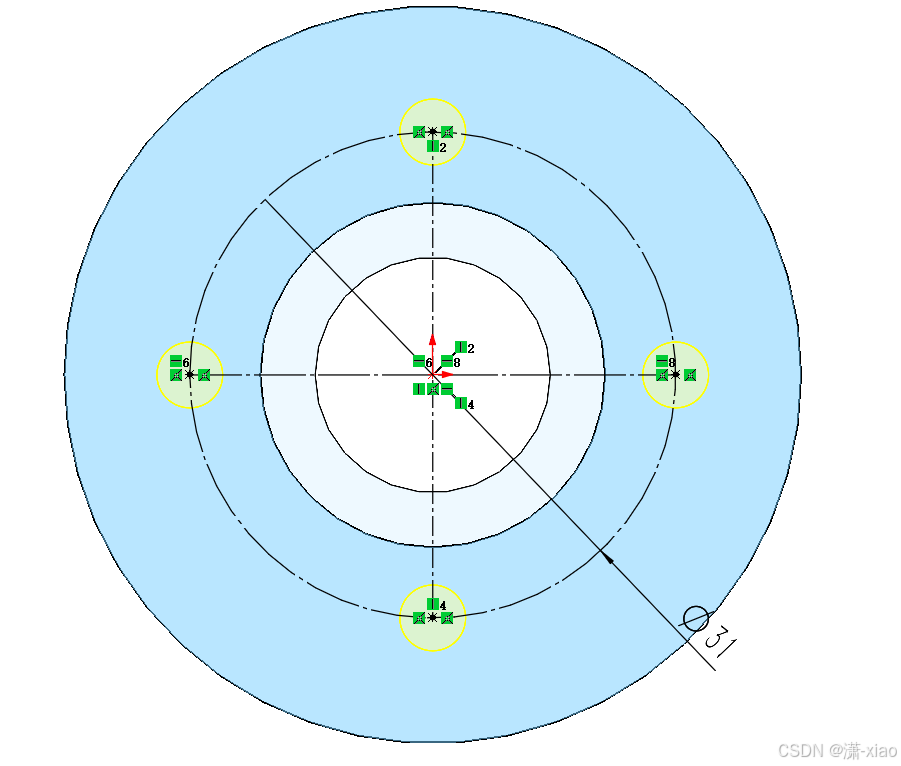

因为都是贯穿，都在同一平面，所以这六个圆可以一起画（这里如果你阵列后，发现草图是欠定义，那就给阵列的圆的圆心与构造线给个重合约束，直到完全定义）

在这里插入图片描述

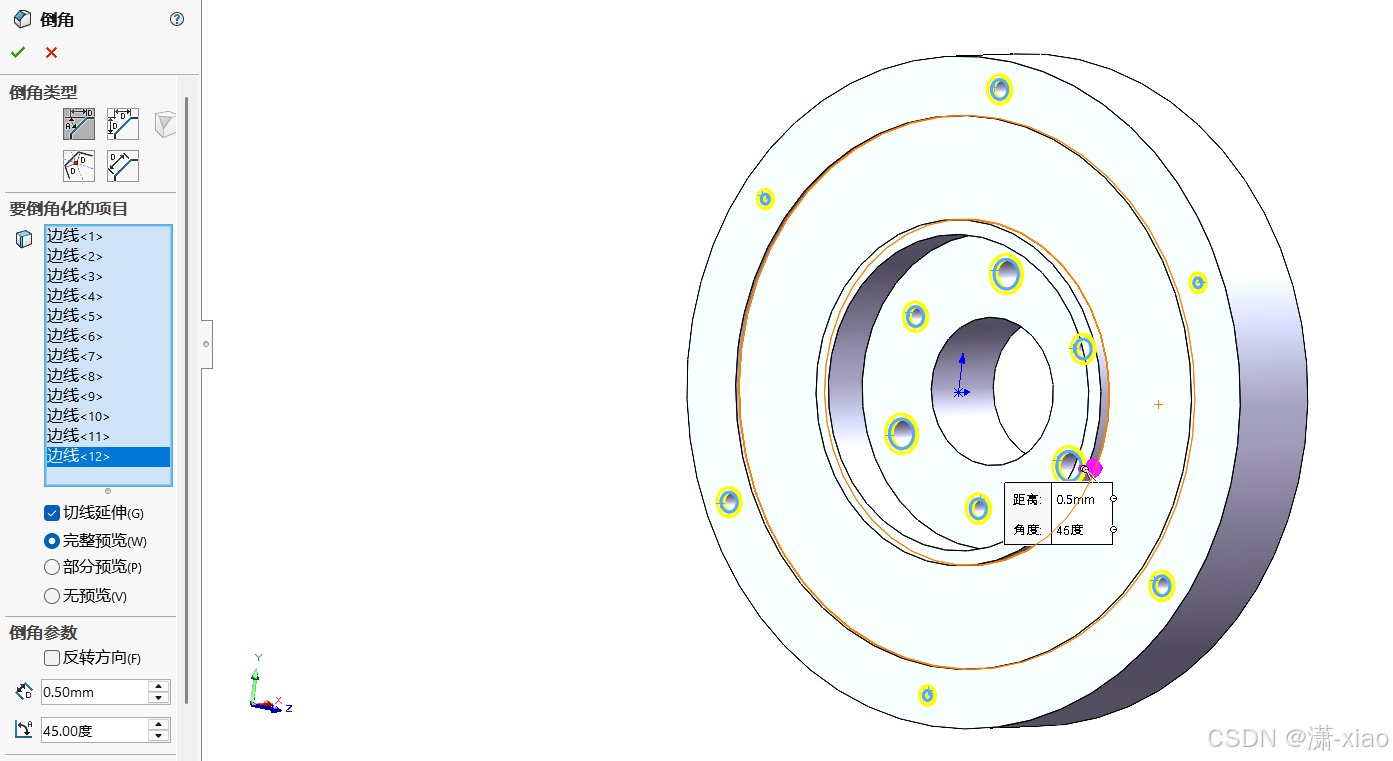

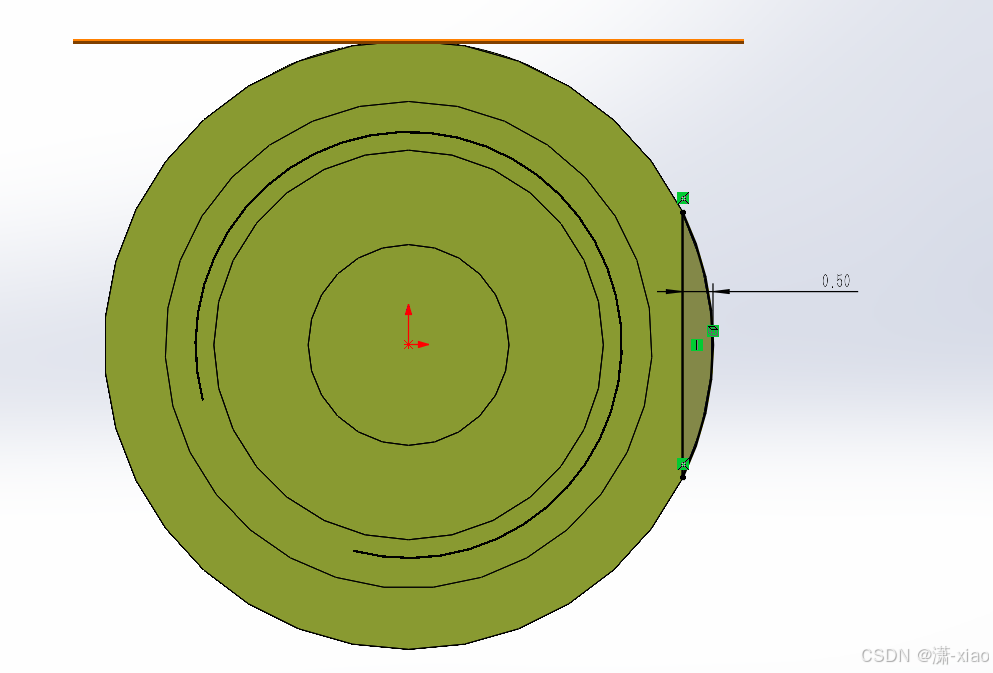

作倒角0.5

在这里插入图片描述

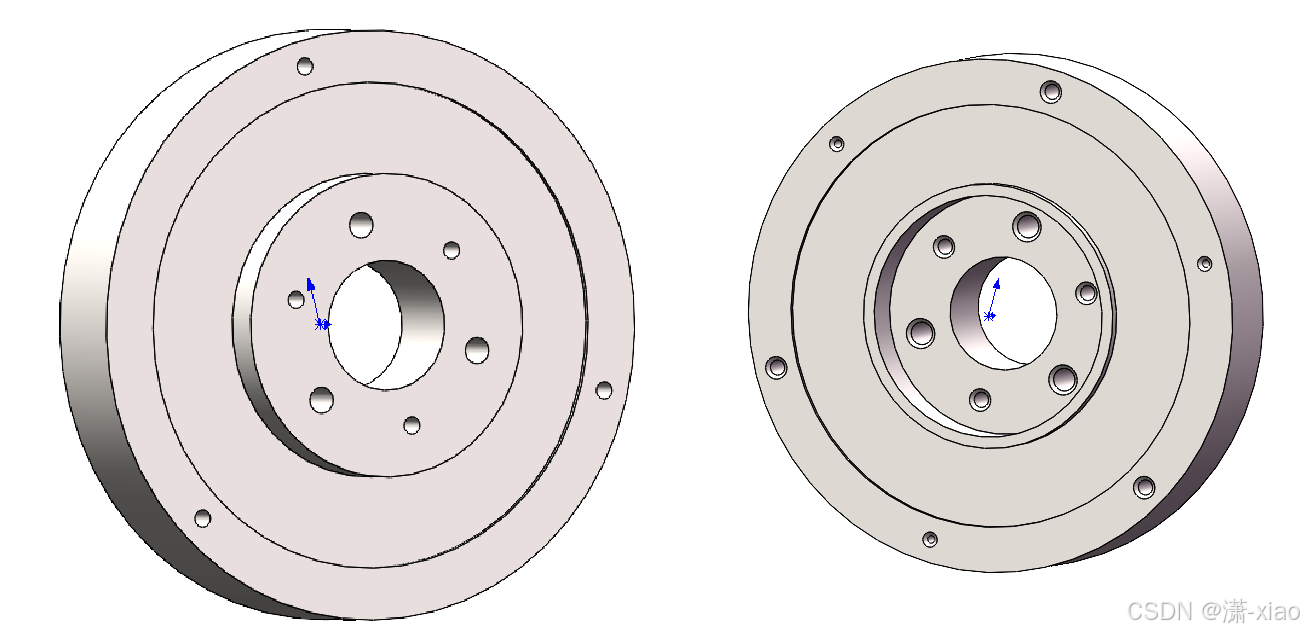

最终模型

在这里插入图片描述

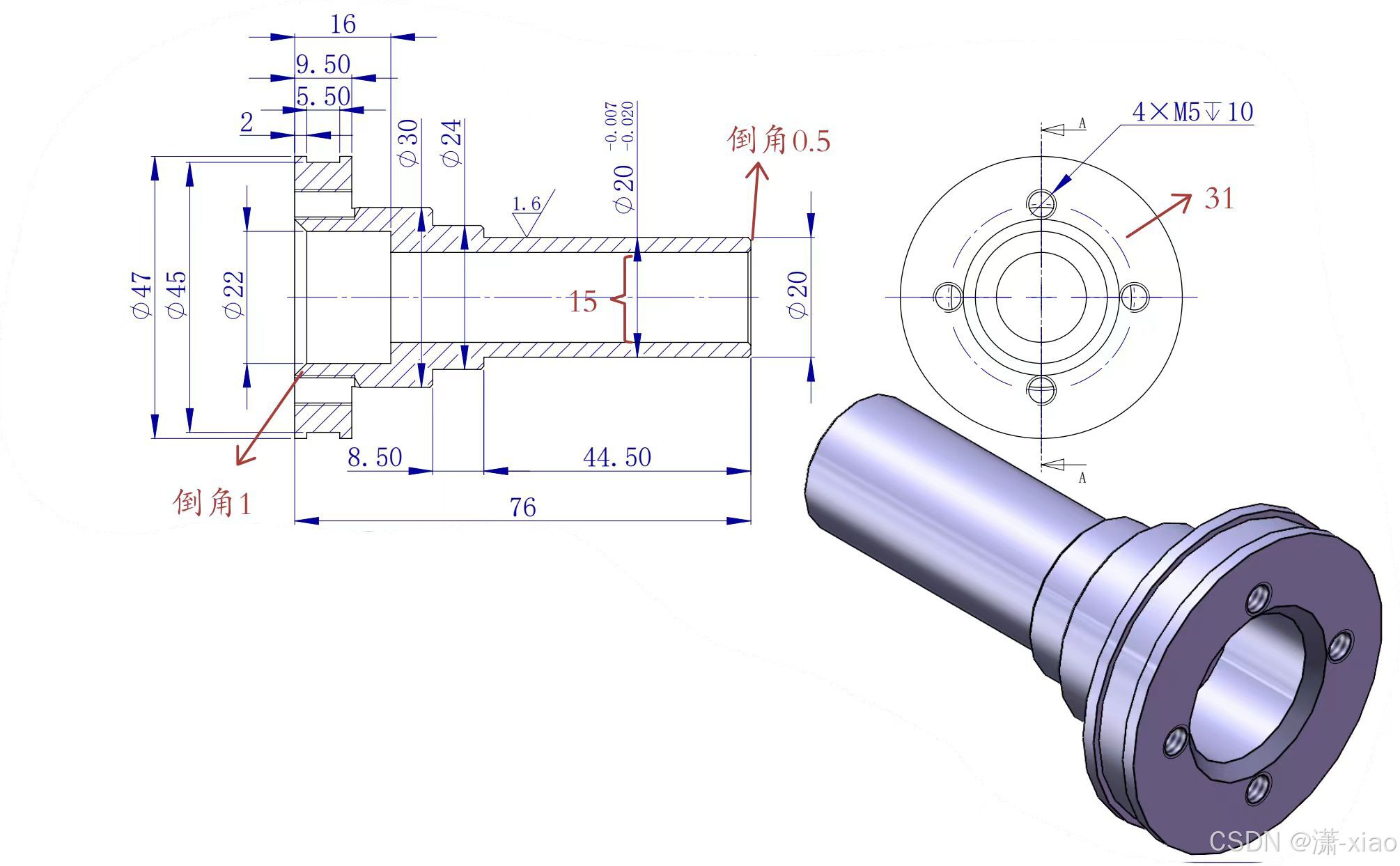

平皮带中空传动轴

在这里插入图片描述

实物

在这里插入图片描述

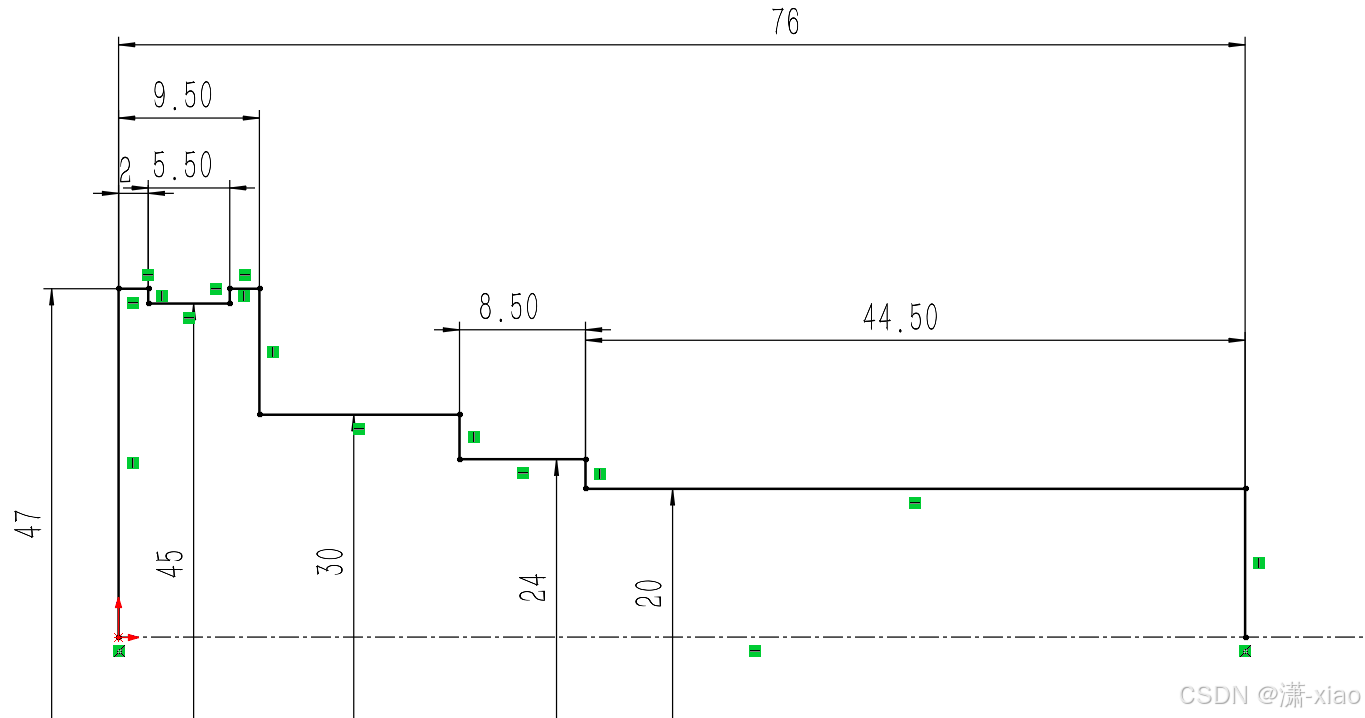

前视基准面画草图，旋转生成主体

在这里插入图片描述

仍是前视基准面作草图，旋转切除孔

在这里插入图片描述

打M5的螺纹孔，给定深度10

在这里插入图片描述

倒角

在这里插入图片描述

最终模型

在这里插入图片描述

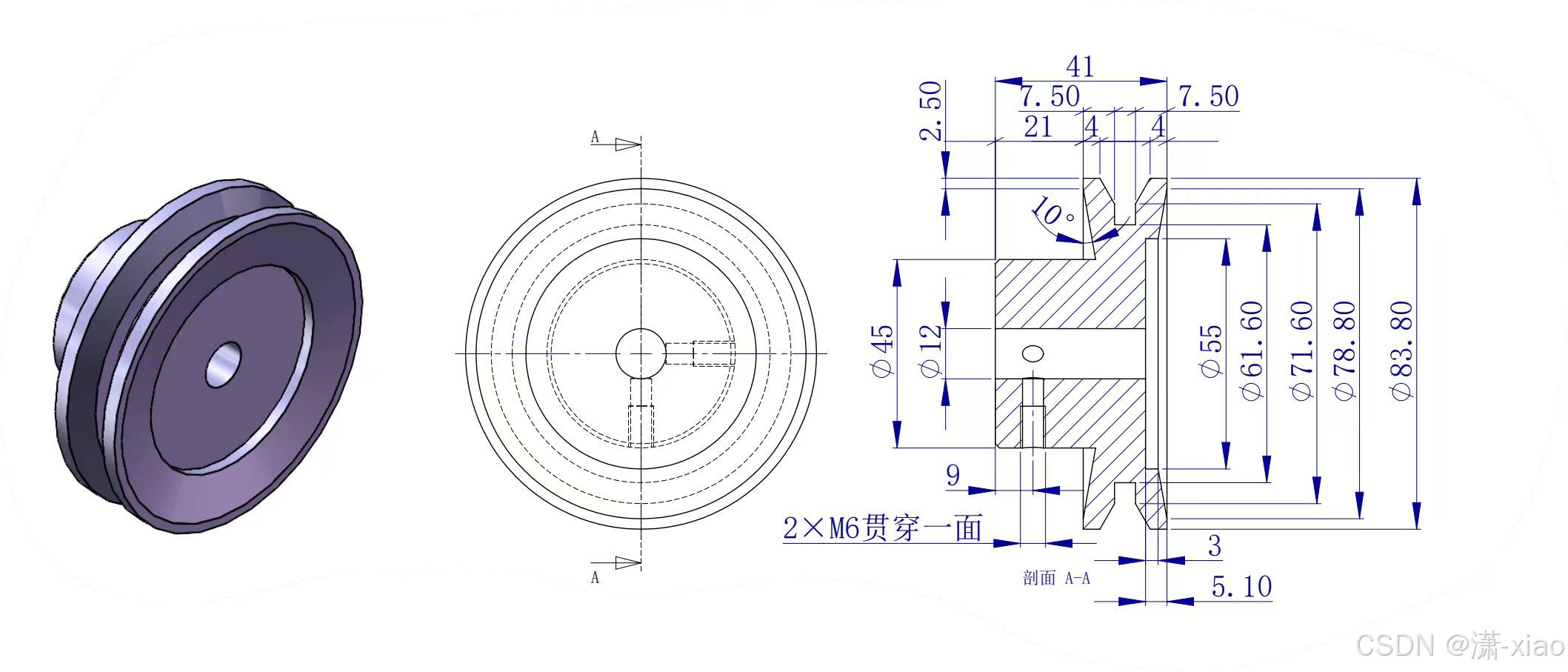

减速机V带轮

在这里插入图片描述

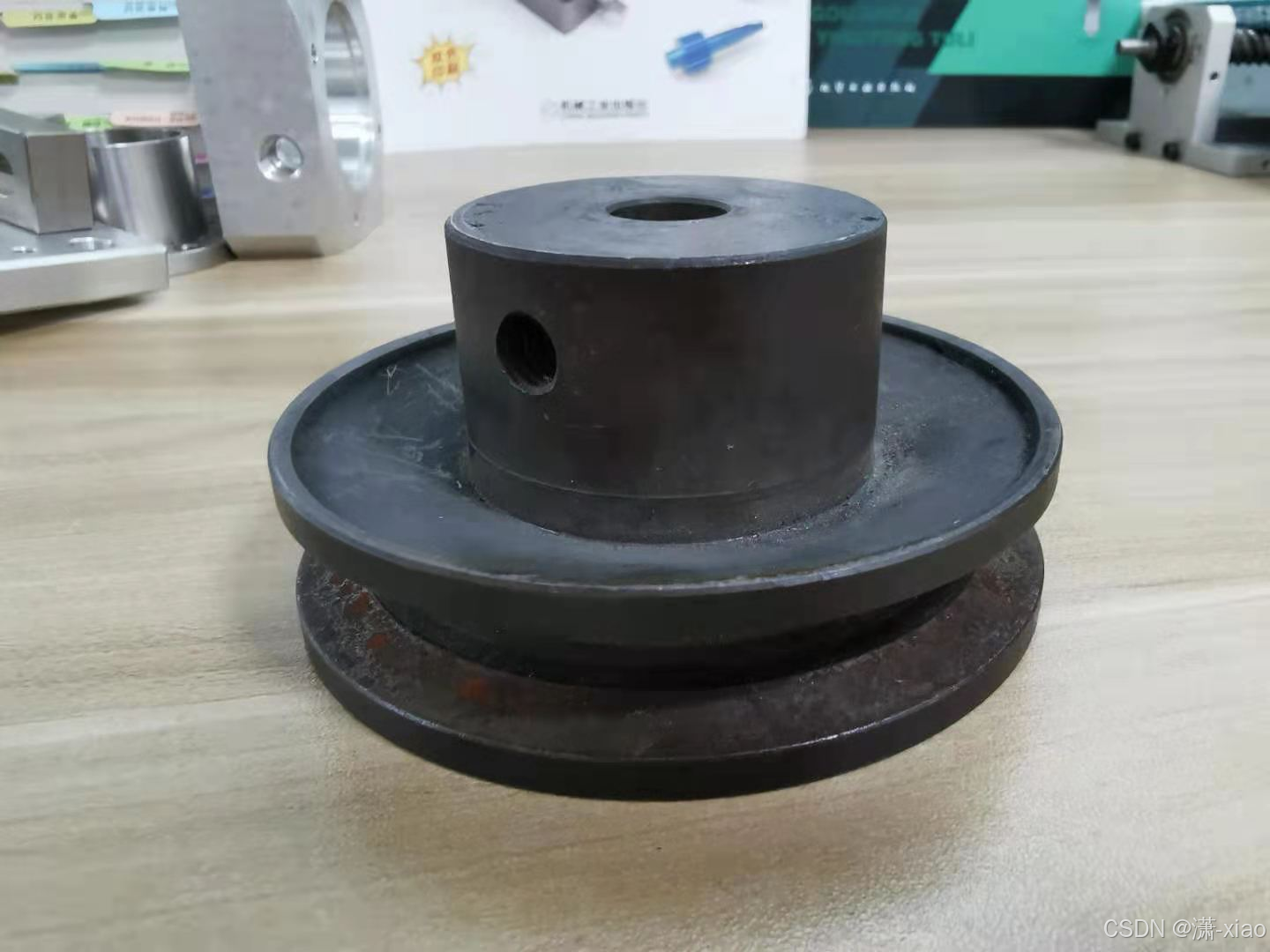

实物

在这里插入图片描述

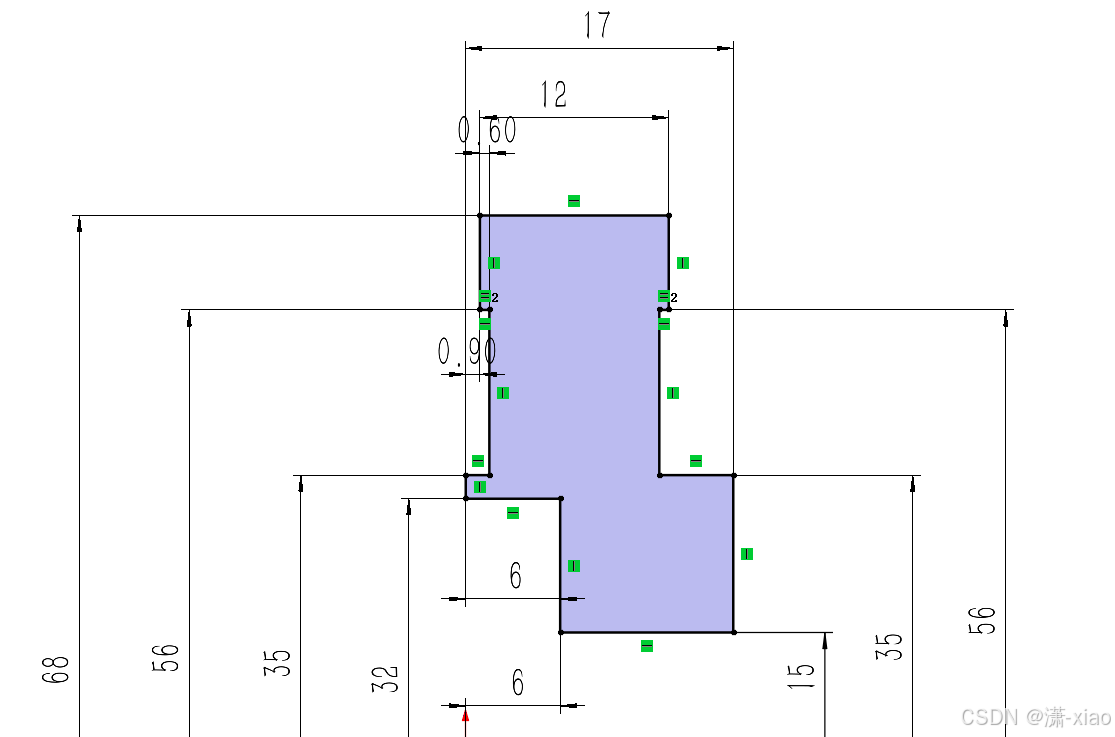

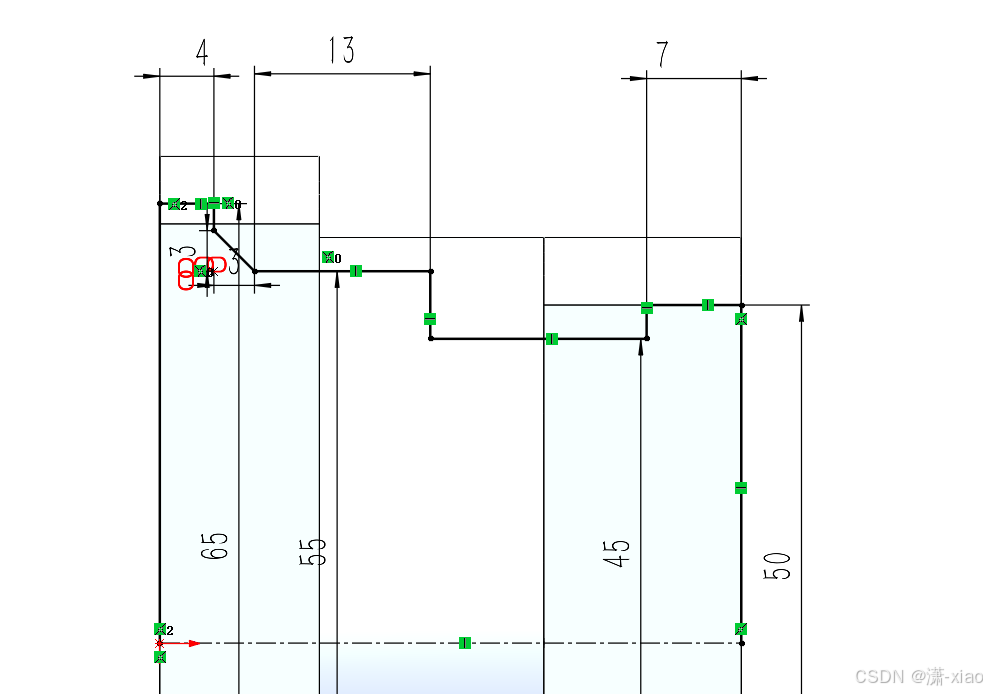

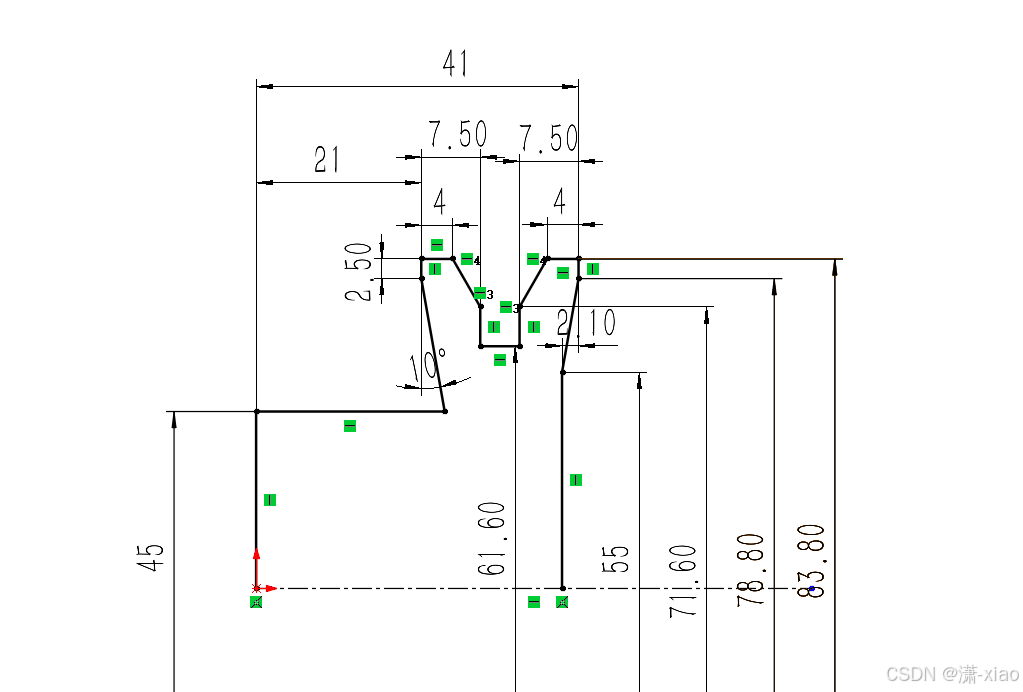

前视基准面作草图，旋转生成主体

在这里插入图片描述

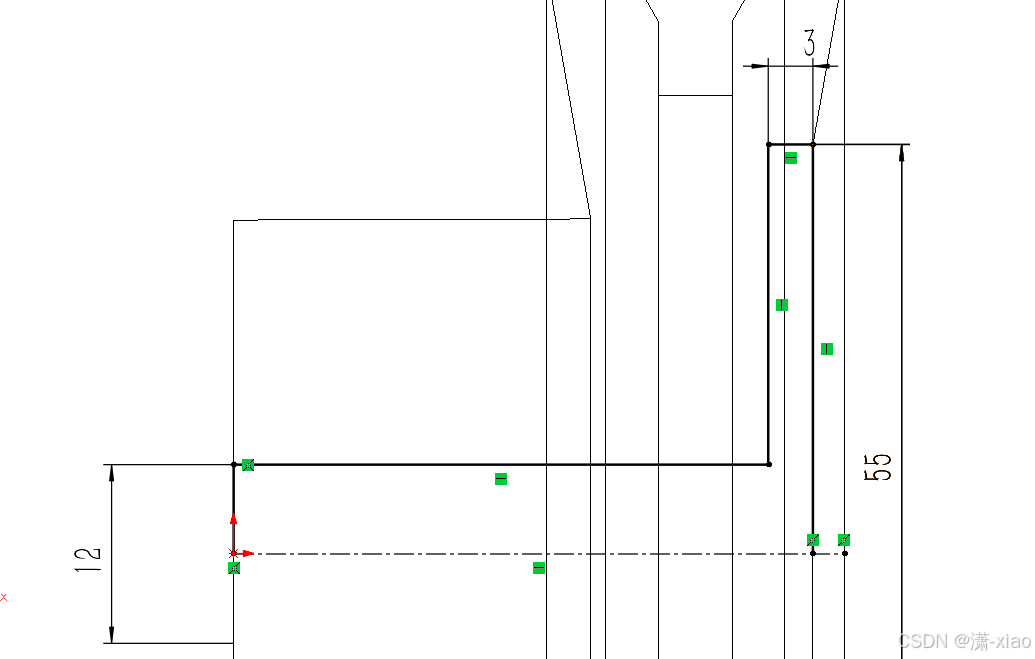

前视基准面作草图，进行旋转切除

在这里插入图片描述

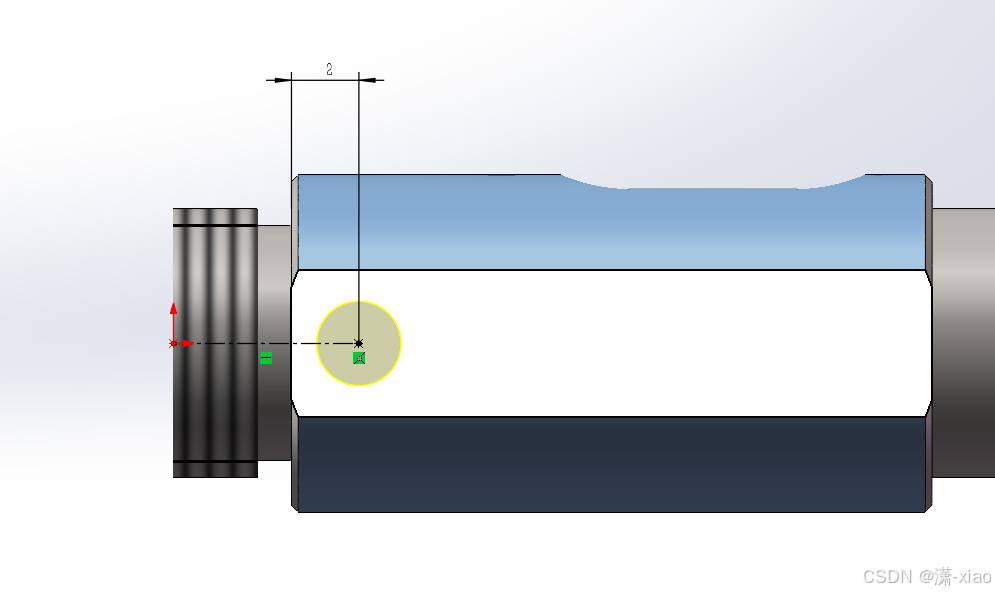

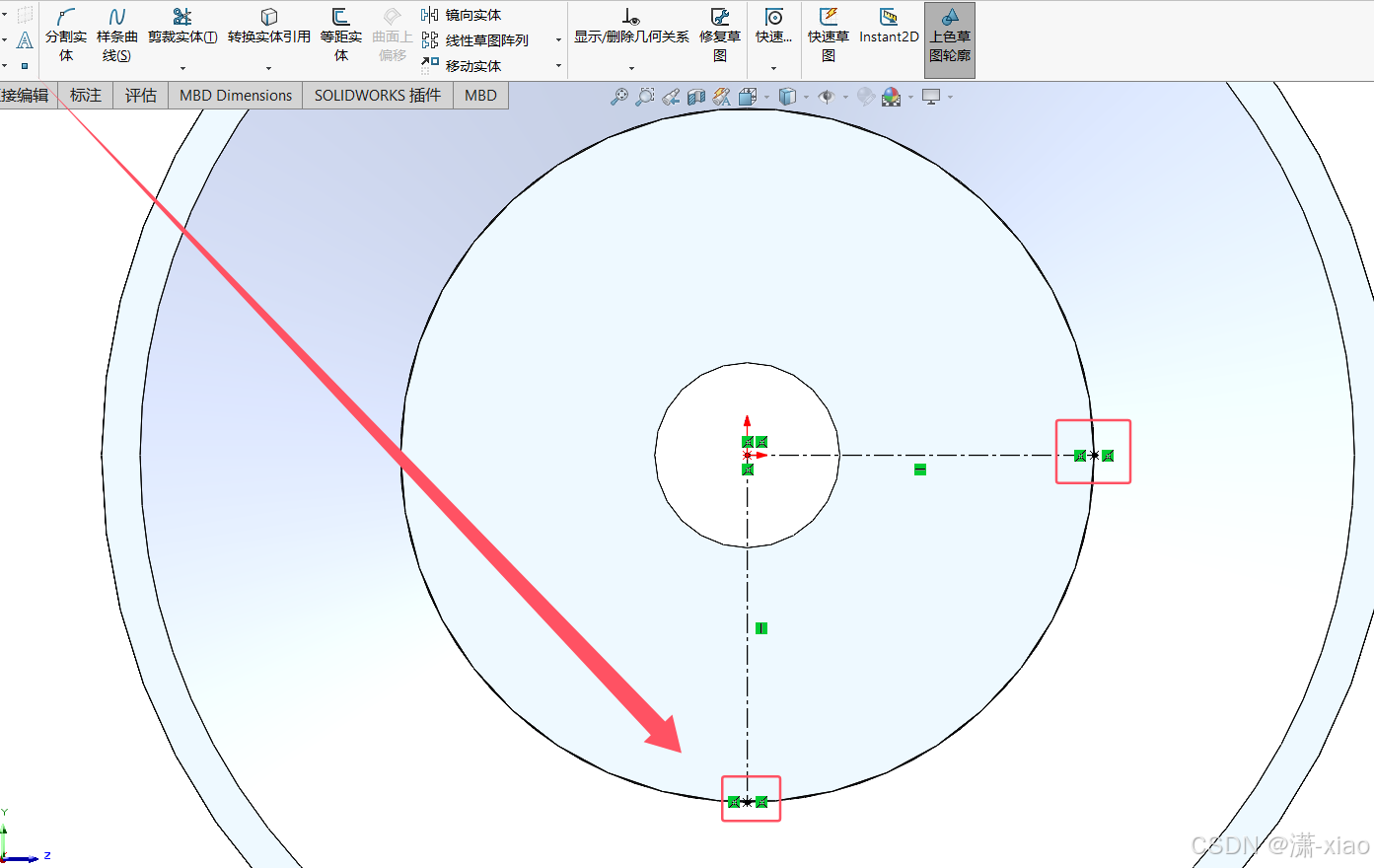

打两个点为了创建两个基准面，方便打孔

在这里插入图片描述

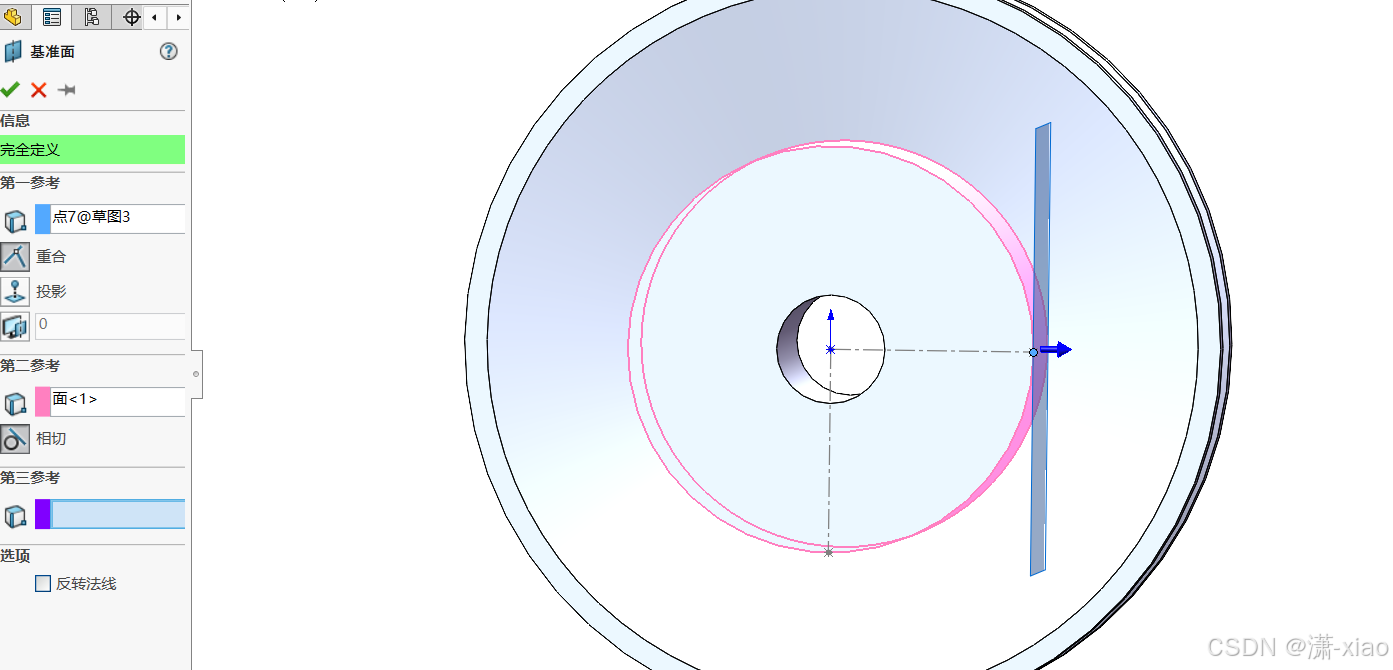

创建基准面

在这里插入图片描述

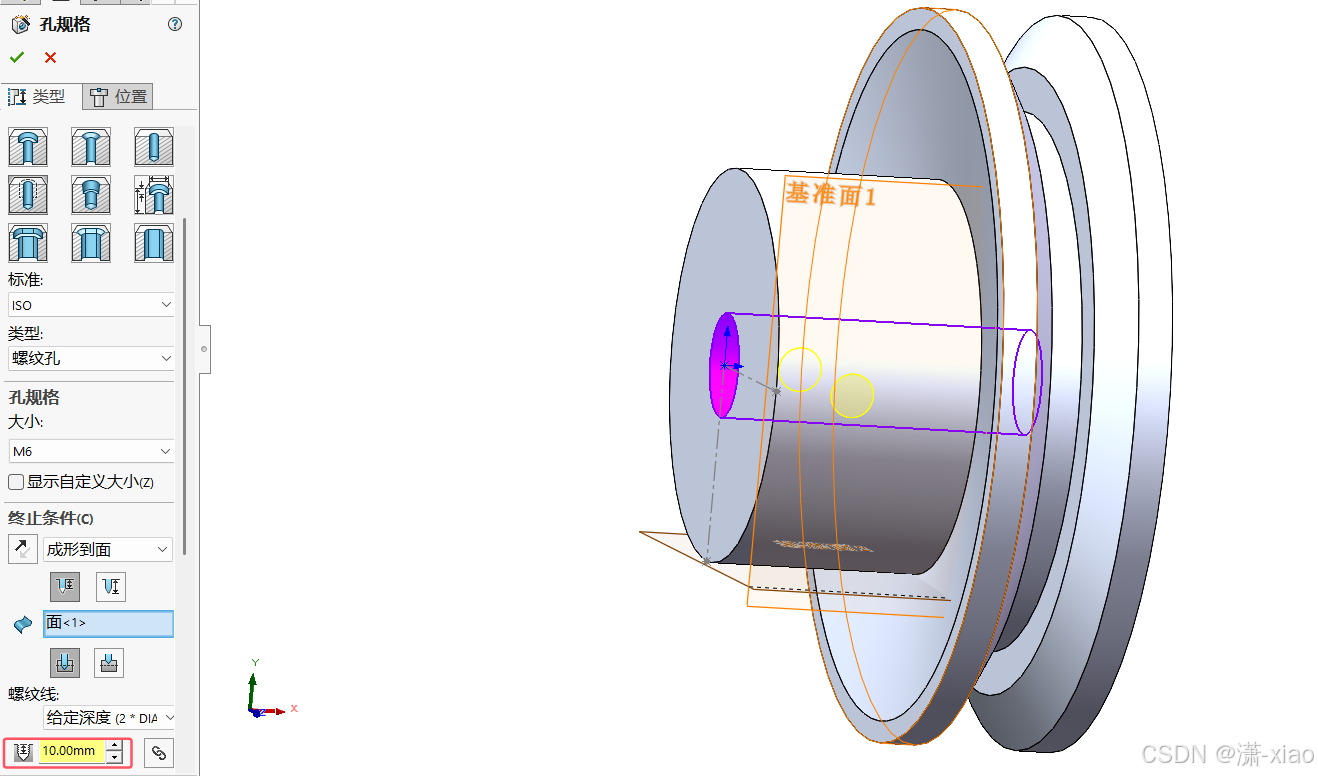

看图上的这个螺纹孔并没有给我们这个螺纹线的长度，那就给个10，另外一个螺纹孔也是同样的画法，其实这里也是可以用圆周阵列的，就只需要建模一次基准面合螺纹孔

在这里插入图片描述

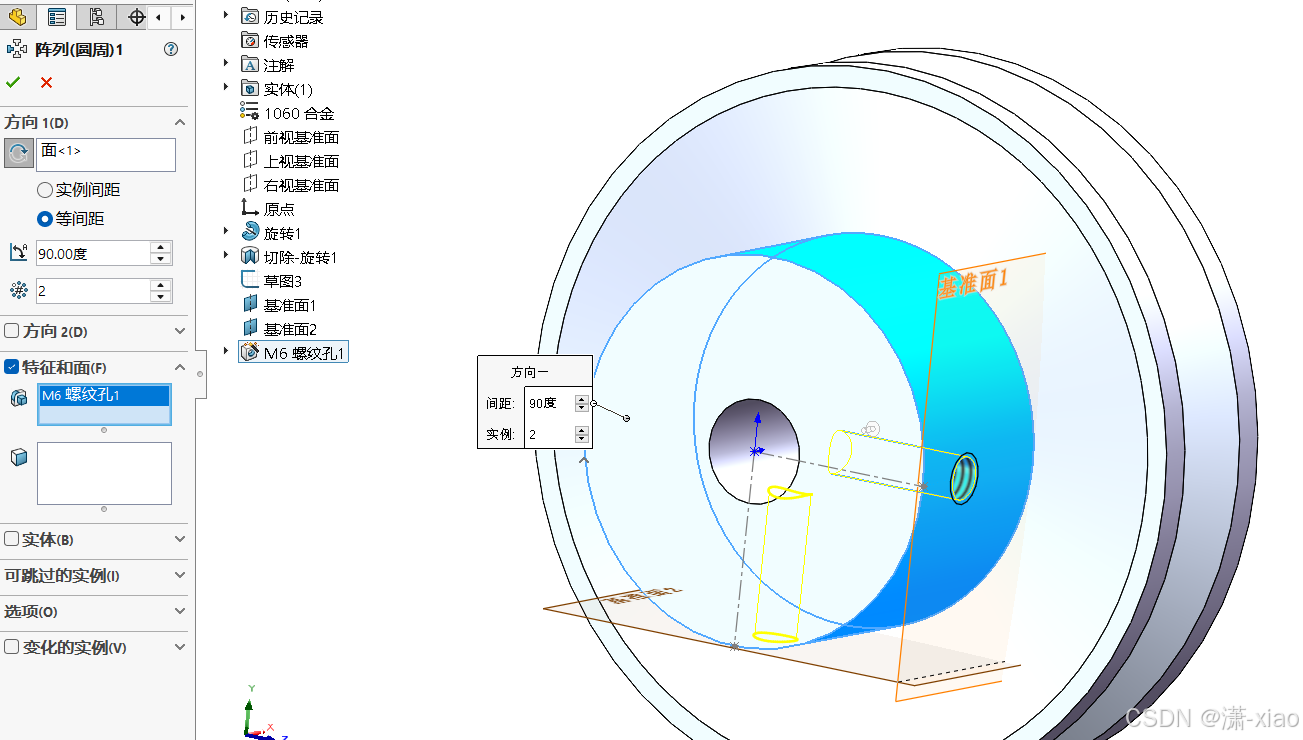

圆周阵列另外一个螺纹孔

在这里插入图片描述

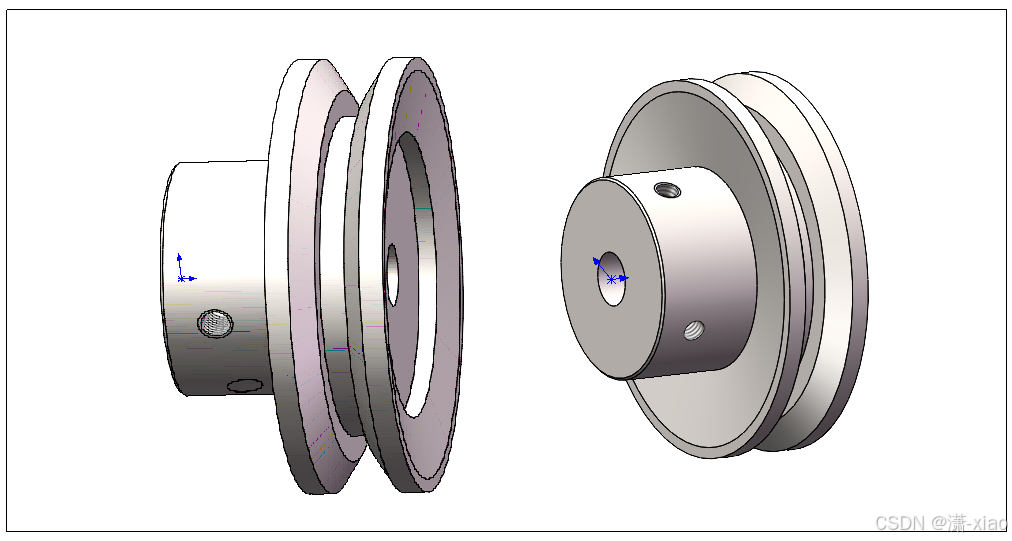

最终模型（最后还有一个倒角C0.5）

在这里插入图片描述

减速机箱体

在这里插入图片描述

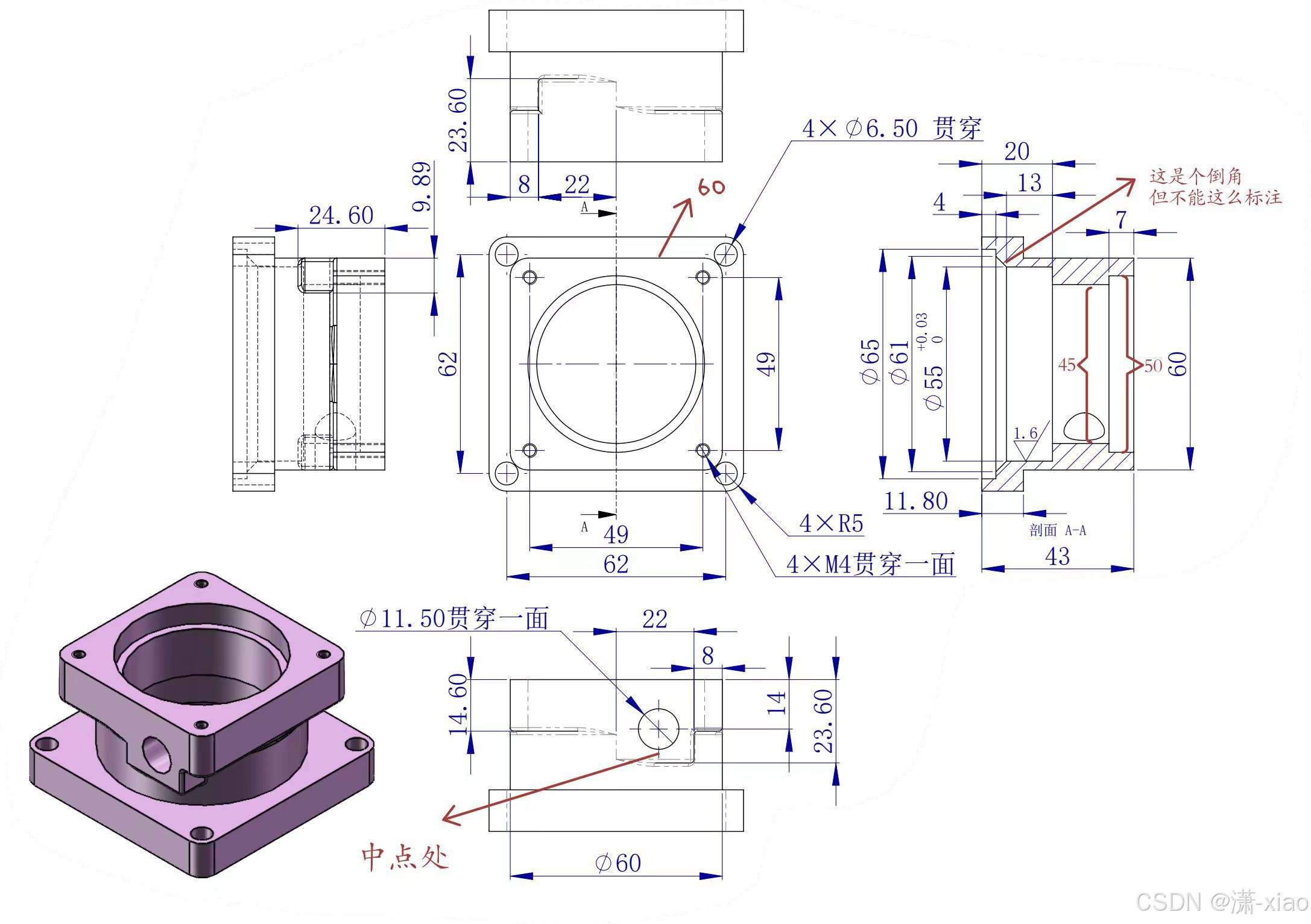

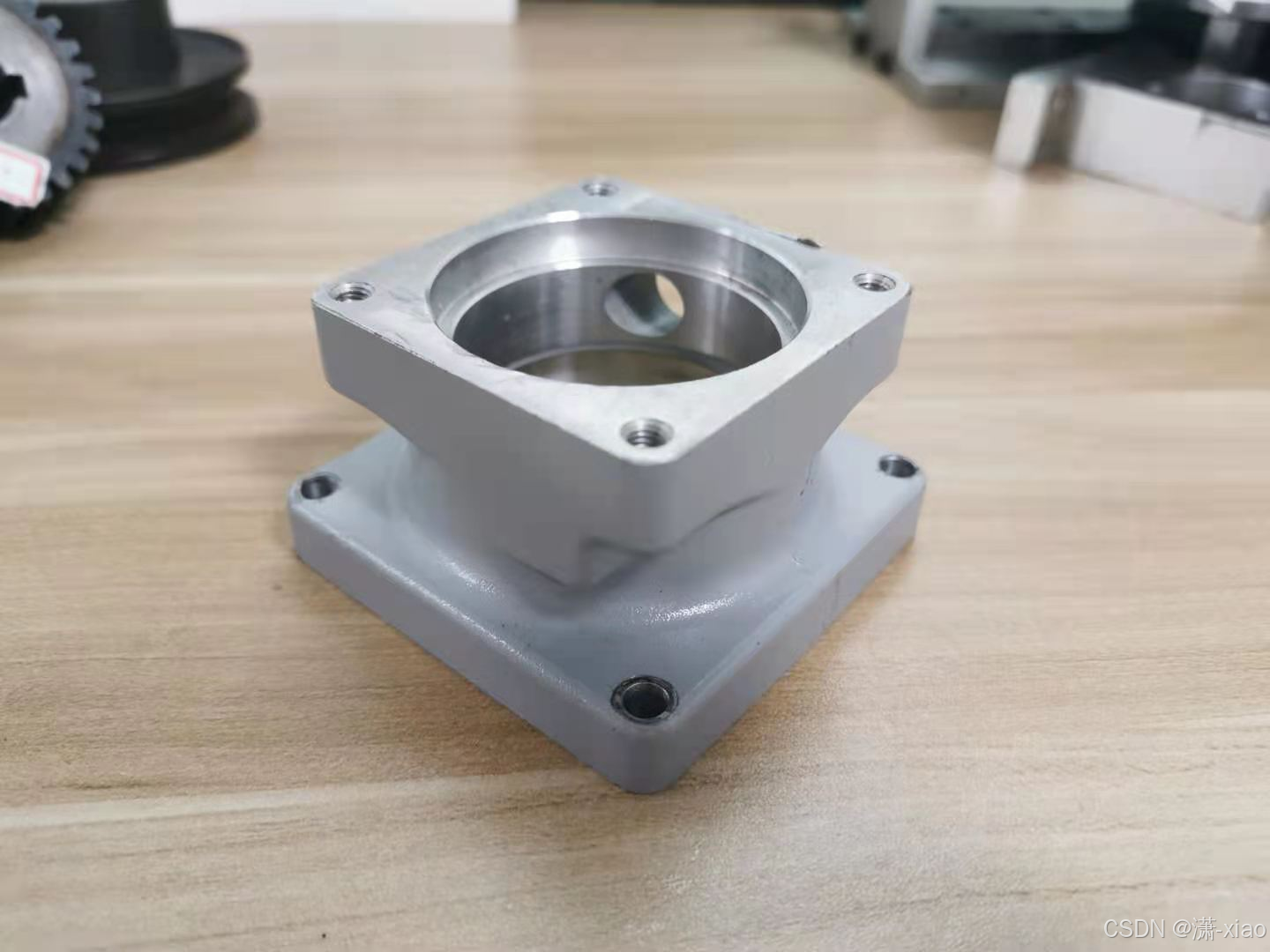

实物

在这里插入图片描述

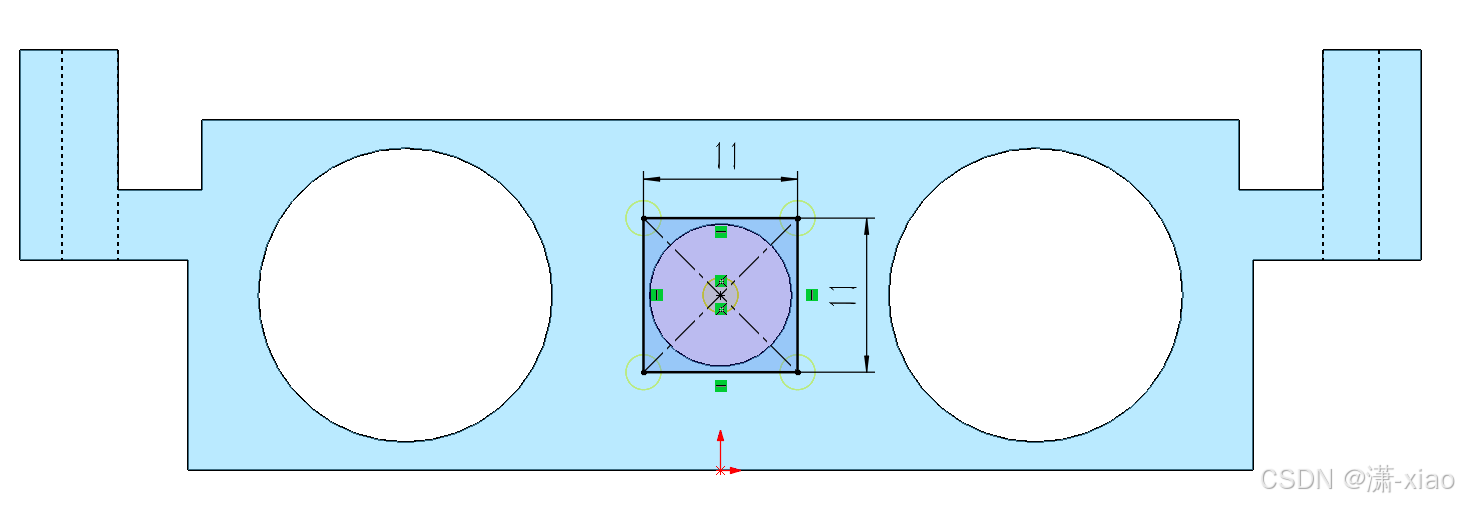

上视基准面画草图，向上拉伸给定深度11.8（那四个贯穿孔可以一起做了）

在这里插入图片描述

拉伸圆柱（以上视基准面画草图，向上给定深度拉伸43），再到圆柱顶面画草图，向下给定深度拉伸14.6

在这里插入图片描述

前视基准面画草图，做旋转切除（这个倒角就直接一起做了，也可以在外面倒角）

在这里插入图片描述

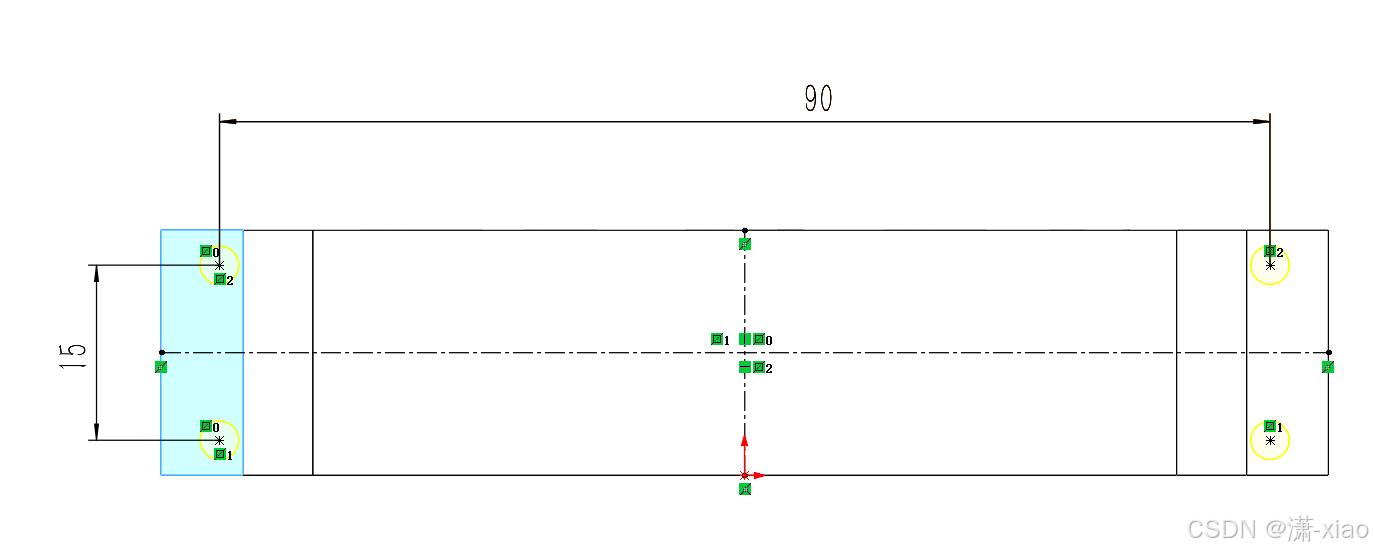

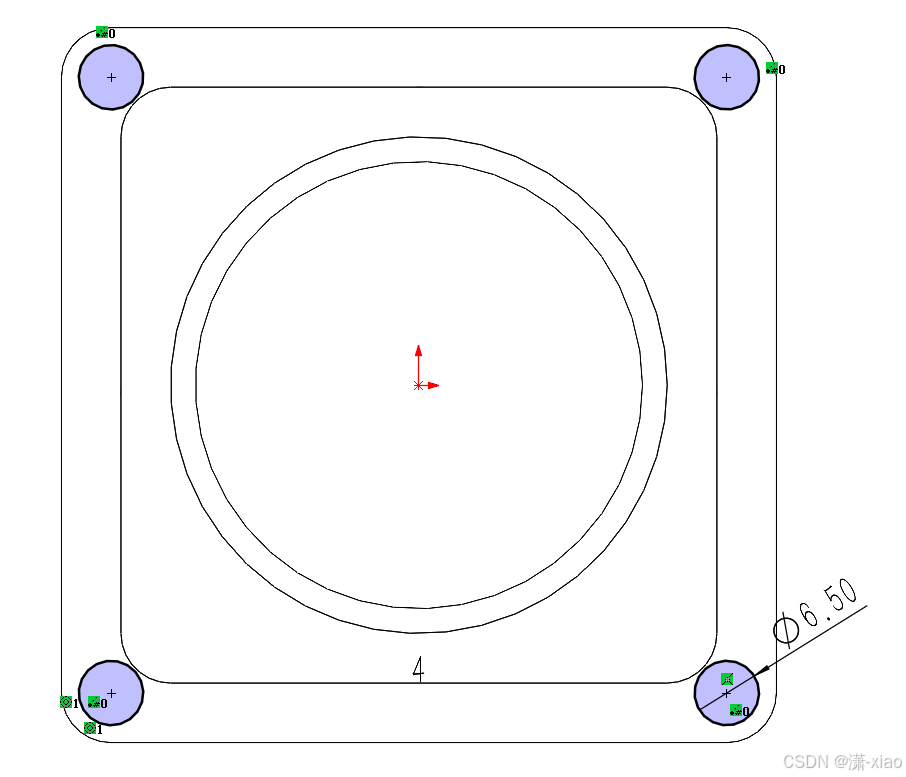

先打底板的四个贯穿孔，这可以在第一步一起完成的

在这里插入图片描述

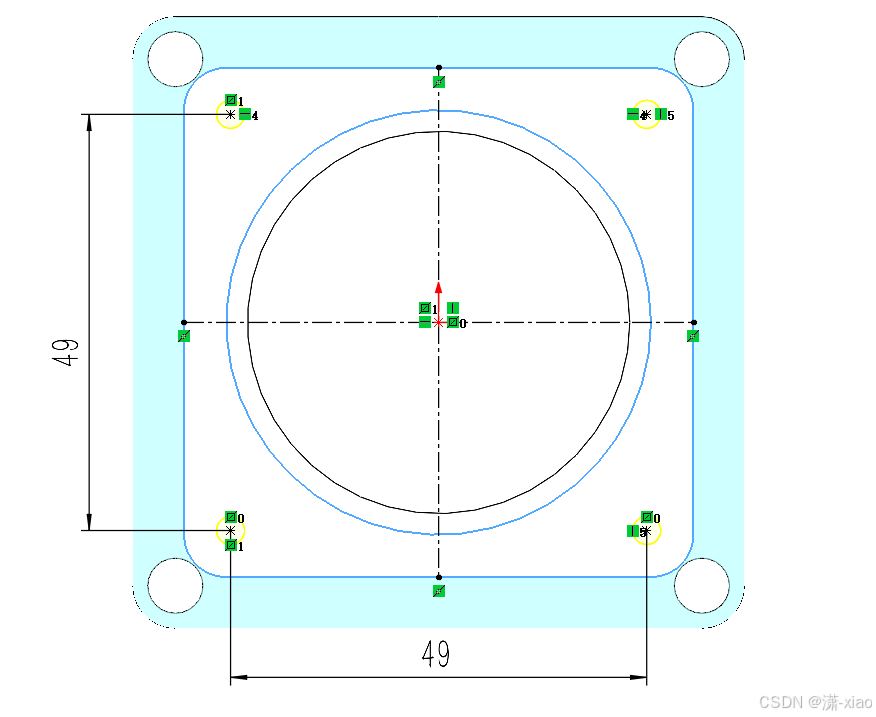

再打四个螺纹孔

在这里插入图片描述

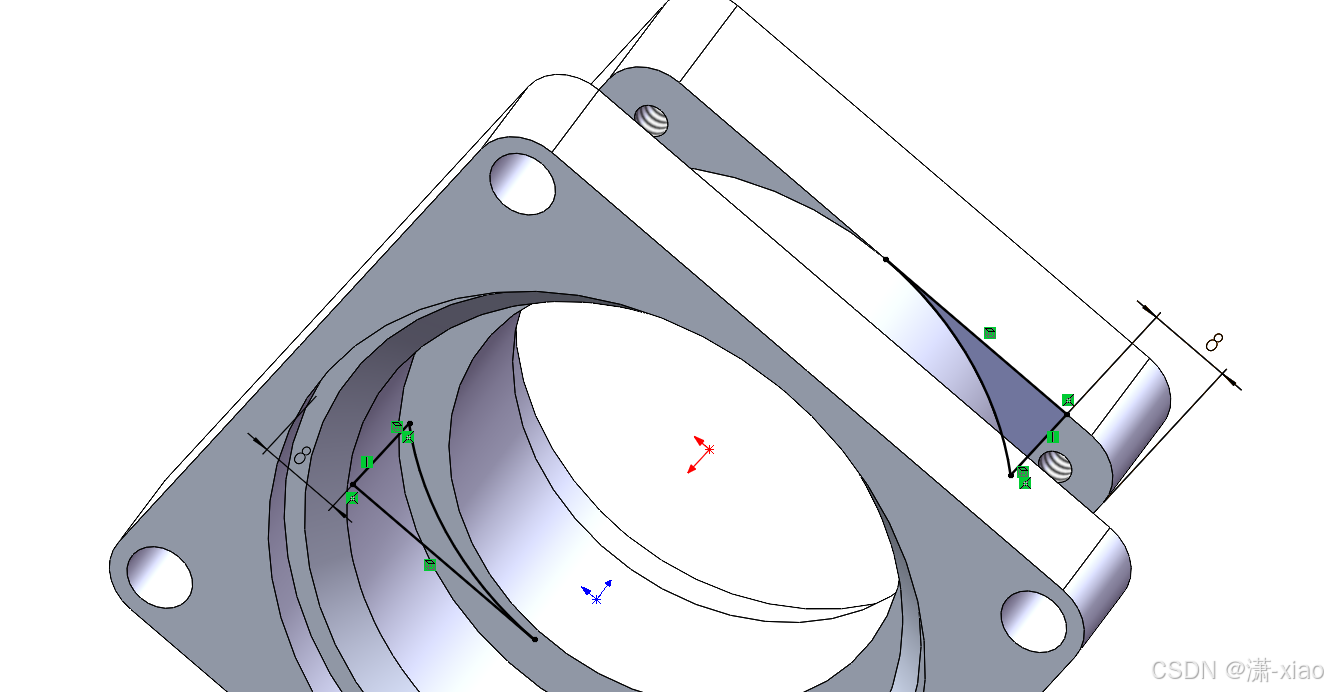

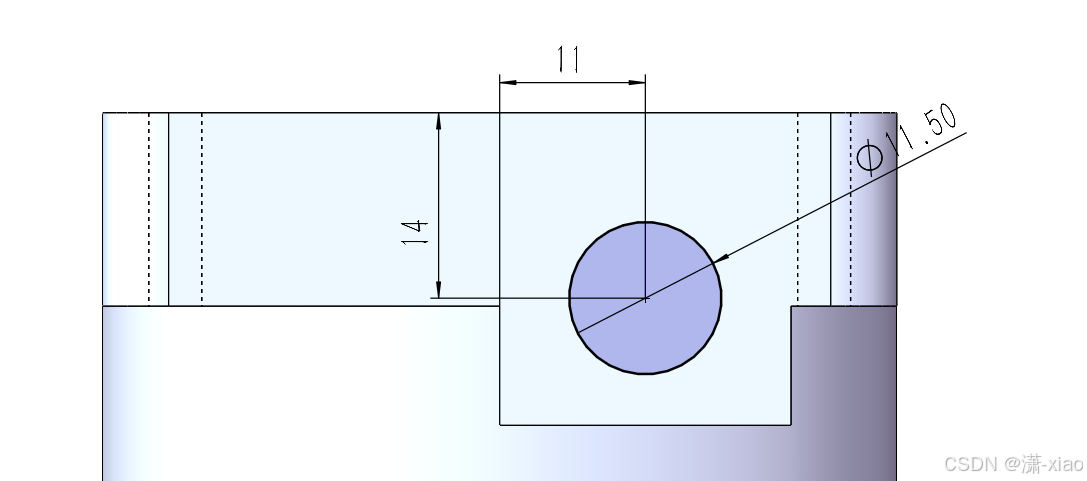

以顶板底面为基准面画草图（注意：这两边需要拉伸，但有一边是无需去打打孔的），往下给定深度拉伸（23.60-14.60 = 9）

在这里插入图片描述

打孔，贯穿一面

在这里插入图片描述

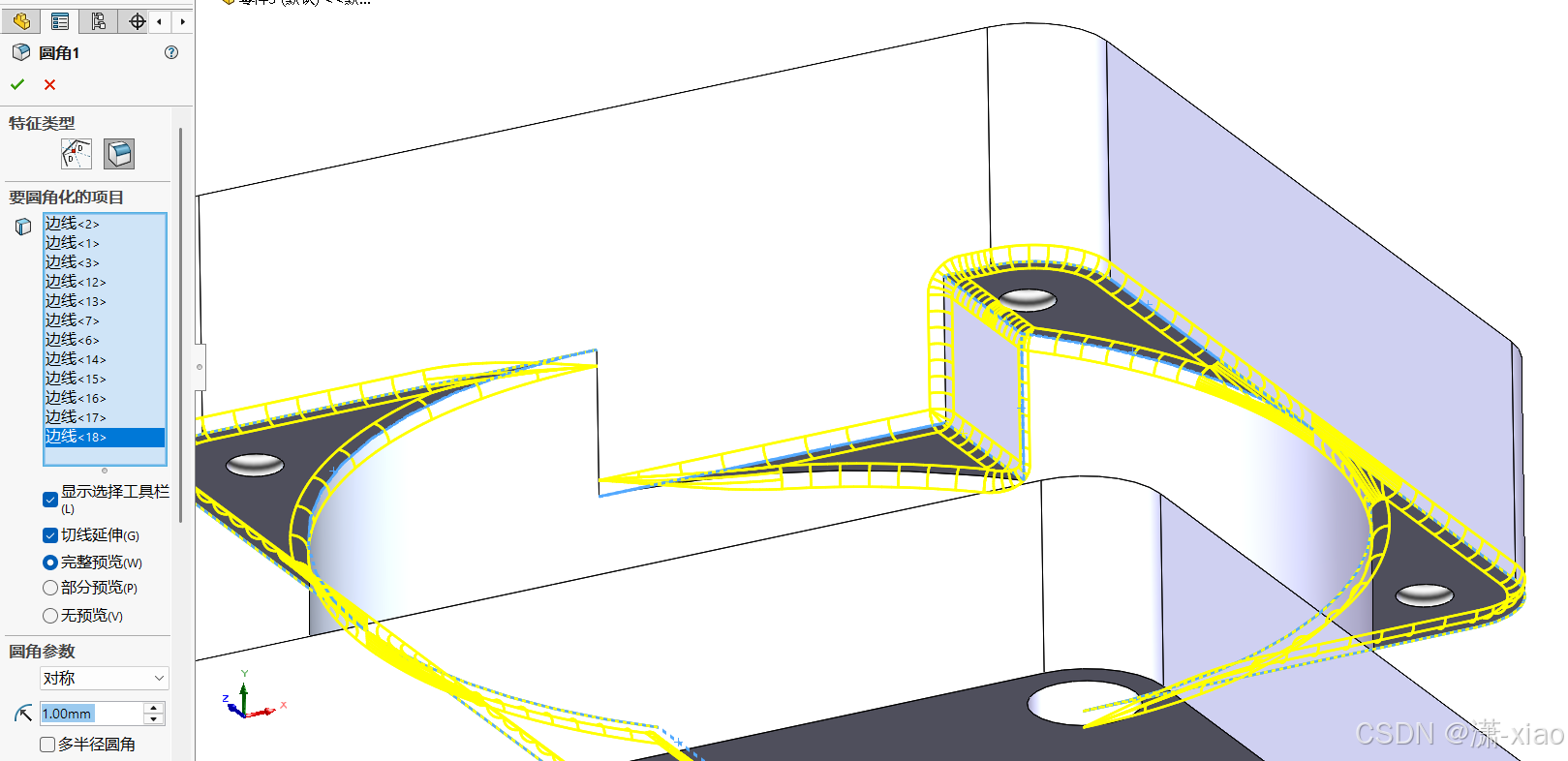

圆角R1

在这里插入图片描述

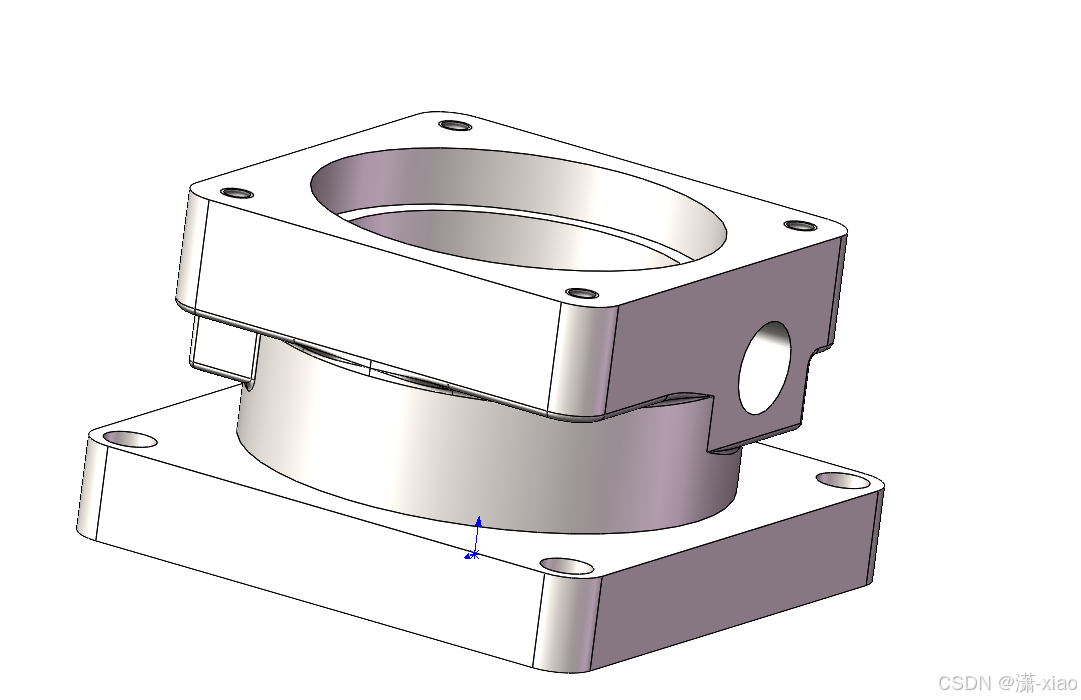

最终模型

在这里插入图片描述
