EBU6366 Microwave, Millimeter - Wave & Optical Transmission—Chapter4 Impedance Transformer&Matching

        在第二章节中,我们通过推导驻波在终端短路和开路的情况下发现,在 \lambda /2 之内,可以遍历所有情况,也就是说当  l=\lambda /2 的时候,输入阻抗与终端负载阻抗相同,出现阻抗重现(impedance recovered)的现象;当 l=\lambda /4 的时候,两端阻抗的乘积等于中间阻抗的平方,出现阻抗反转(impedance reverse)的现象。本文主要讲述了进行阻抗匹配的原因、阻抗变换器的介绍、失配损耗以及匹配相关的问题。

      1. 阻抗匹配的原因

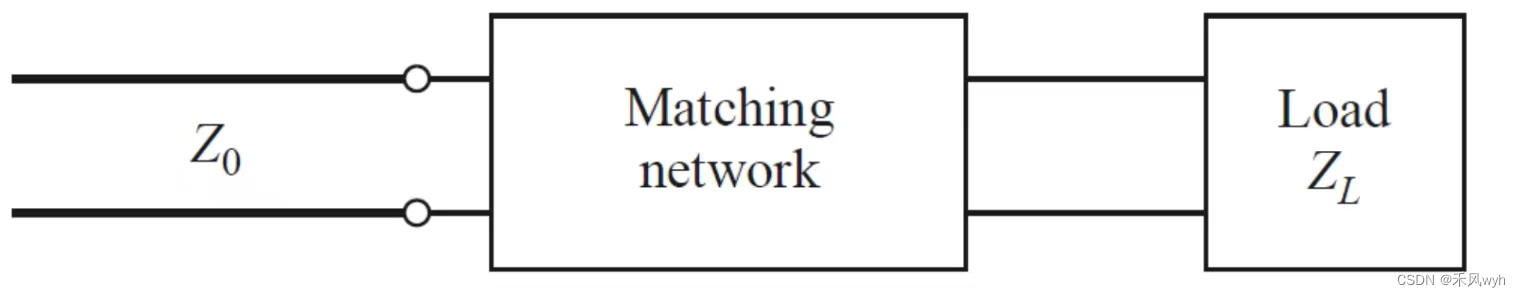

        首先,我们为什么要进行阻抗匹配呢?进行阻抗匹配,我们需要在传输线和终端负载之间加入匹配电路匹配电路(matching network)理想条件即无损传输线的时候,为避免不必要的损失,使得传输线的特征阻抗与向匹配电路左侧(匹配端口)看去的阻抗值(输入阻抗)相等。同时,我们可以消除匹配电路在左侧传输线上的反射,但在匹配电路和负载之间仍存在多次反射(tunning)。匹配电路的最终目标是实现从源到负载的最大功率传送(maximum power delivery),与此同时,信噪比也会提高(SWR improvement),幅度和相位失真会减少(amplitude and phase error decrease)。

        我们假设源与传输线匹配,当负载也与传输线匹配的时候,将得到最大传送功率(maximum power delivered),此时反馈线(feed line)上的功率衰减也被最小化。在实际生活中,阻抗匹配敏感的接收器元件(impedance matching sensitive receiver components),如天线、低噪声放大器等,可以提高系统的信噪比;同样,在配电网络(power distributed network)中,如天线阵列馈电网络,阻抗匹配可以减少幅度和相位误差。

        对于匹配网络的选择,将考虑一下因素: 复杂度(complexity-cheaper, more reliable, less lossy),带宽(bandwidth-match a load over a band of frequency 当负载或传输波的频率发生变化,依然适用),实现(implementation- depending on the type of transmission line),可调整性(adjustablity-match a variable load impedance 做一个东西可以供好多东西使用)

        我们下面来看一下在阻抗匹配问题中的一些重要参数:

  • 导纳(admittance):阻抗的倒数,即Y=\frac{1}{Z}
  • 电导(conductance):导纳的实部,不是指的电阻的倒数
  • 电纳(susceptance):导纳的虚部,不是指的电抗的倒数
  • 电抗(reactance):阻抗的虚部,是由电感或者电容产生的,其公式分别为jwL 和 \frac{1}{jwC}



      2. 阻抗变换器

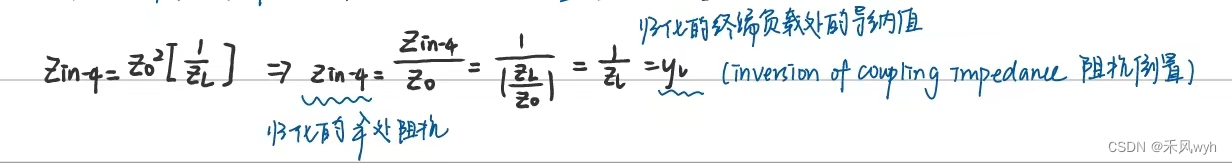

        那么,在阻抗不匹配的情况下,我们需要用到阻抗变换器(Impedance Transformer)来进行阻抗的匹配。第二章中,我们提到过两种转换器的公式及其特点,现在我们主要针对 \lambda /4 的阻抗转换器进行讨论。将距离终端负载四分之一波长处的阻抗进行归一化处理,我们可以得到,归一化的 \lambda /4 处的阻抗值等于终端负载归一化的导纳值,这也就产生了阻抗倒置(inversion of coupling impedance)的现象,公式如下:

        同时我们也可以在圆图中看到 \lambda /4 和 \lambda /2 变换器在圆图上的呈现,一圈为半波长,\lambda /2 变换器使其回到原来的点,\lambda /4 变换器使其到与原点对称的点上。

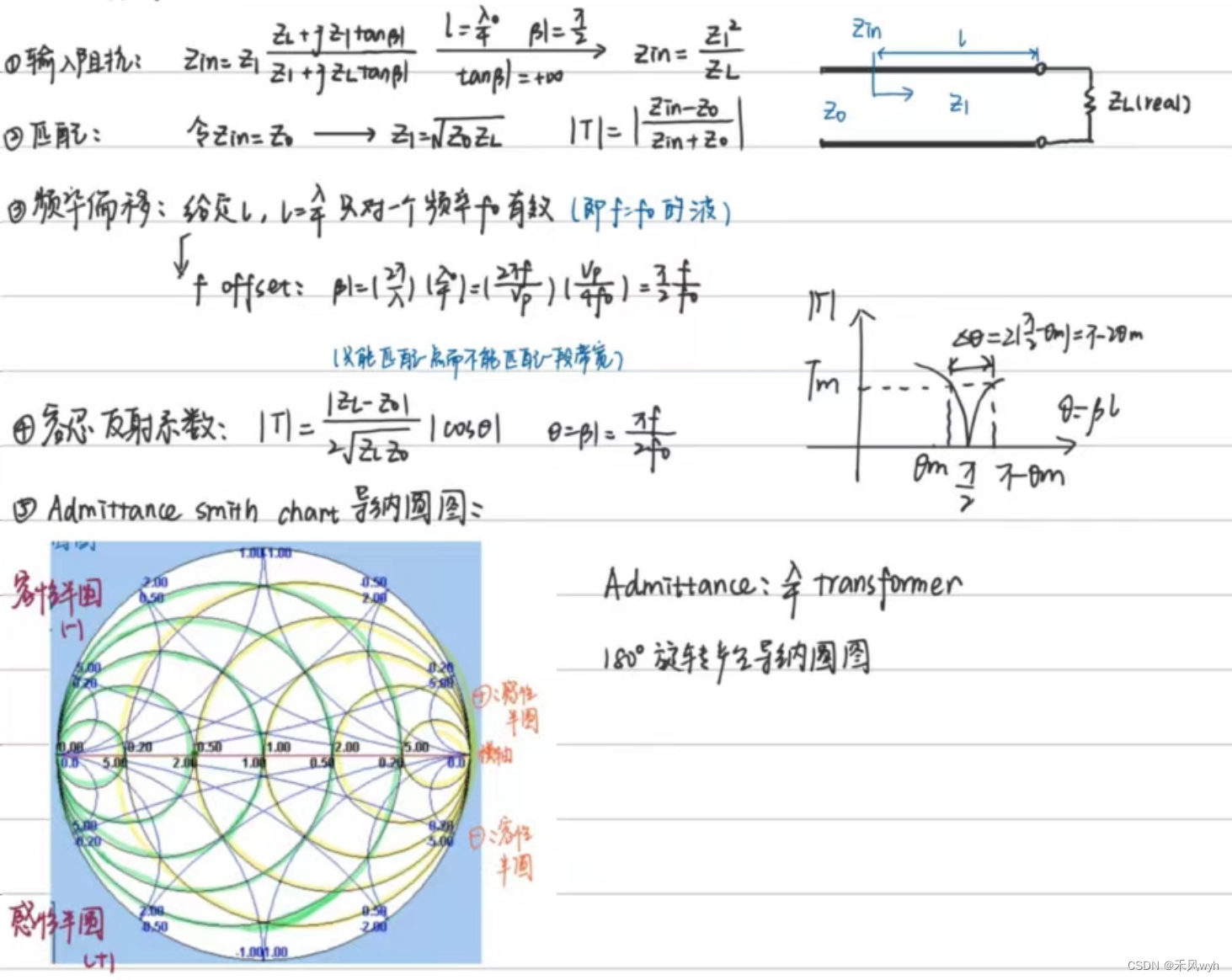

        了解过 \lambda /4 变化器对归一化阻抗以及圆图上的点的影响之后,我们将利用 \lambda /4 变换器进行阻抗匹配。我们知道,阻抗匹配需要满足传输线的特征阻抗 Z_{0} 等于终端负载阻抗 Z_{L},并且 \lambda /4 变换器能够使得两端阻抗乘积等于中间阻抗的平方,所以我们需要在传输线和终端负载中间加入一段长度为 \lambda /4,阻抗满足 Z_{0}=Z_{in}=\frac{Z_{1}^{2}}{Z_{L}} 的传输线,推导如下图“输入阻抗”所示。从输入阻抗的点看,反射系数也为0,实现了阻抗匹配。

        但是,当我们给定中间传输线的长度l时,只有一个频率 f_{0} 满足 l=\lambda _{0} /4,因此也出现了frequency offset的现象,这时候我们的传输线只能匹配频谱上的某一点,而不能匹配一段带宽。然而,如果我们能够容忍一定程度的反射系数,例如小于0.1出现频带,我们就可以在下图中找到频率的范围(带宽)。



      3. 失配损耗

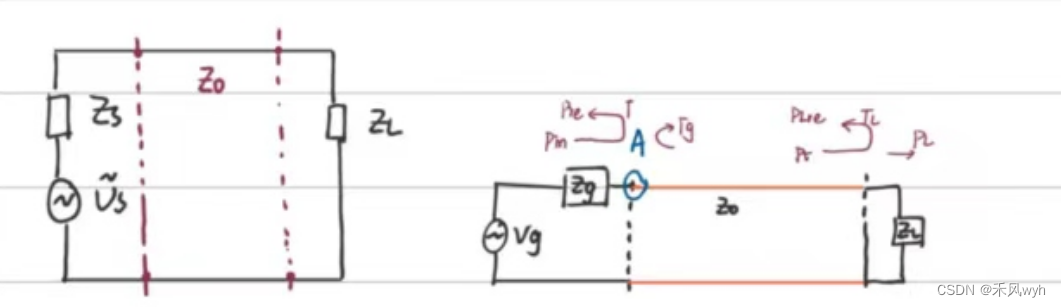

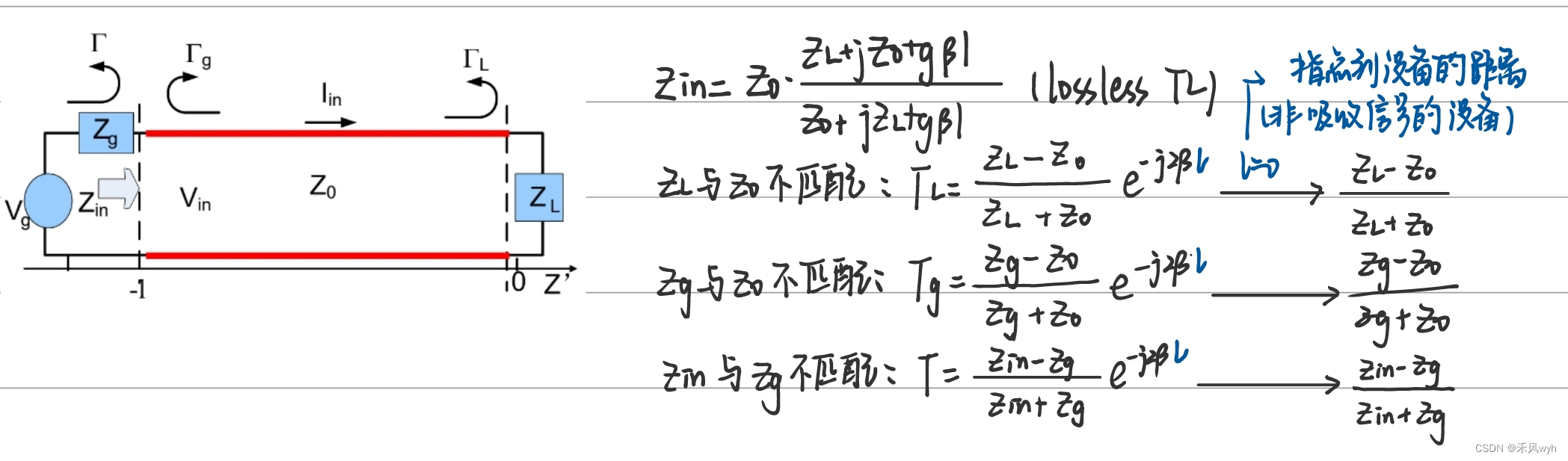

         然后,在无损传输线中,失配会带来怎样的损耗呢?mismatch losses分为五种——衰减损耗(attenuation loss)、反射损耗(reflection loss)、传输损耗(transmission loss)、回波损耗(return loss)以及插入损耗(insertion loss)。

  • Attenuation Loss(lossy TL)——衰减损耗:衰减损耗是指的是传输线上的损耗,本质上是由于信号被吸收(signal absorption)。此时我们就只需要计算实际输入功率(Pin-Pre)与经过传输线之后终端负载获取到的功率(Pt)的比值,即

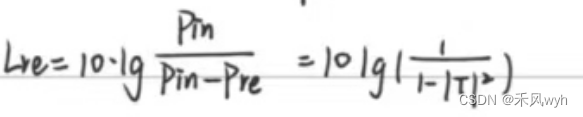

  • Reflection Loss(generator mismatching)——反射损耗:反射损耗是由于阻抗失配引起的,具体来说是源阻抗与传输线特征阻抗的失配(impedance mismatch),实际上这部分的功率被传输线所吸收了。此时我们就需要计算输入功率(Pin)与实际输入功率(Pin-Pre)的比值,即

  • Transmission Loss——传输损耗:传输损耗是由于传输经过线/设备上的造成的(transmission through the line/device),其主要由两部分组成——源阻抗与传输线特征阻抗的失配和传输线上的损耗,故我们可以将其看作衰减损耗和反射损耗之和。同时,我们从电路上理解,只需要计算输入功率(Pin)与经过传输线之后终端负载获取到的功率(Pt)的比值。

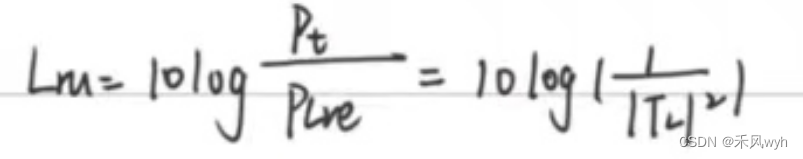

  •  Return Loss(load mismatching)——回波损耗:回波损耗是由于终端负载阻抗与传输线特征阻抗的失配引起的,也可以表述为是由于线或网络或设备的反射(reflection by a line or a network or device),实际上这部分的功率被终端负载所吸收了。我们就只需要计算,经过传输线之后终端负载获取到的功率(Pt)与负载端反射回来的功率(PLre)的比值,即

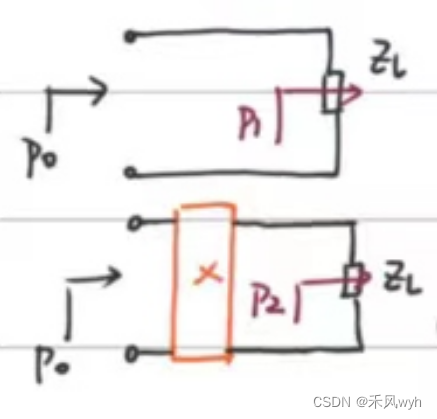

  • Insertion Loss——插入损耗: 插入损耗指的是通过线或设备与没有线路或设备的直接输送功率相比,从下图中我们也可以理解为有无X时的功率之比,即

      综上,失配损耗(mismatch losses)由三部分组成:input port mismatch输入端口失配,源阻抗与特征阻抗的失配;attenuation of device传输线或插入设备造成的损耗;output port mismatch输出端口失配,终端负载阻抗与特征阻抗的失配。

      4. 失配最小损耗

        再者,失配会带来损耗,在什么条件下我们可以得到最小的损耗呢?我们知道,在电路当中存在无数次反射,无数次反射便对应无数次的失配损耗。

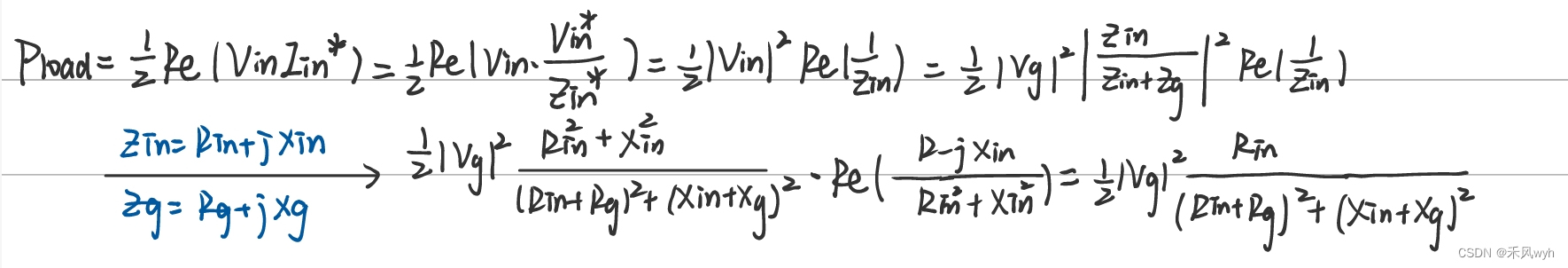

        最终我们其实就只需要看满足什么条件时,终端负载能获取最大的功率。

        根据上式,我们可以分三种情况来进行讨论——负载与传输线匹配(load matched to line)、源与传输线匹配(generator matched to loaded line)、共轭匹配(conjugate matching,finding the conditions for maximum P delivering from)。

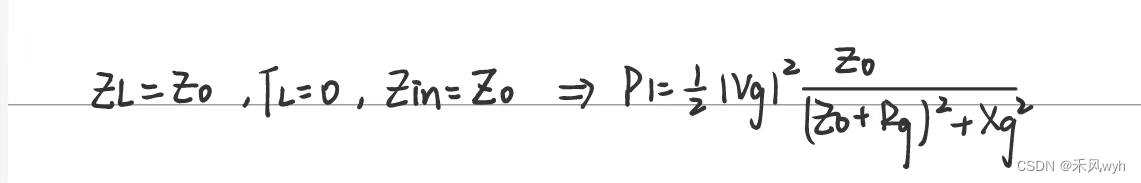

  • load matched to line:

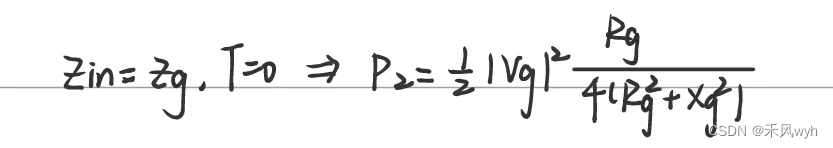

  • generator matched to loaded line:

  • conjugate matching:

        通过比较发现,当共轭匹配的时候,我们可以得到最大传送功率(maximum power is delivered in conjugate matching)

       5. 匹配相关问题

          最后,我们来看一下匹配问题。 关于匹配有两种方式——源处理和负载处理。源处理有两种,一种时插入X进行匹配(matching),另一种是使用环形器(isolation:circulator)进行隔离,使得源能够稳定工作(source working stably)。而负载处理有三种:尽量减少负载本身的不均匀性(reuduce non-uniformalities in the load);在传输系统中加入隔离装置,消除反射波(introduce insulation in the transimission sysrem to eliminate reflection);在传输系统中加入新的不均匀性,使得它所产生的反射波与原有的不均匀性所产生的反射波相抵消,达到行波匹配的状态(introduce new non-uniformalities, so that reflected waves generated cancel the reflected waves from the original non-uniformalities, so that matching is obtained)。

        之前我们以及提到过如何将波在某一点的频率值上实现匹配,下一章节将介绍如何让波在窄带(narrowband matching)、宽带(broadband matching)上实现匹配,这将运用到电感或电容元件(reactive elements)。
