蜂窝
蜂窝无线系统依赖于在覆盖区域内智能地分配和重用频道。每个蜂窝基站被分配一组频道，这些频道在一个小的地理区域内使用，这个区域被称为蜂窝。相邻蜂窝的基站分配不同的频道组，这些频道组包含完全不同的频道。基站天线被设计用来实现特定蜂窝内所需的覆盖范围。通过将覆盖区域限制在蜂窝边界内，相同的频道组可以用来覆盖彼此相隔足够远的不同蜂窝，从而保持可接受的干扰水平。为所有蜂窝基站选择和分配频道组的设计过程被称为频率复用或频率规划。
频率复用
下图展示了蜂窝频率复用的概念，其中标有相同字母的蜂窝使用相同的频道组。频率复用计划叠加在地图上，显示不同频率频道的使用位置。图中的六边形蜂窝形状是一个概念性模型，是每个基站无线覆盖的简化模型，但由于六边形形状便于分析，因此它已经被普遍采用。实际的蜂窝无线覆盖被称为覆盖区（footprint），它是通过现场测量或传播预测模型确定的。尽管实际的覆盖区呈不规则形状，但为了系统化地设计系统并适应未来增长，仍需要使用规则的蜂窝形状。虽然选择圆形来表示基站的覆盖区域似乎很自然，但相邻的圆形无法在地图上重叠而不留有空隙或产生重叠区域。因此，在考虑可以完全覆盖区域且没有重叠且面积相等的几何形状时，有三种合理的选择：正方形、等边三角形和六边形。一个蜂窝必须设计成服务覆盖区内信号最弱的移动设备，这些设备通常位于蜂窝的边缘。对于给定的从多边形中心到最远边界点的距离，六边形拥有这三种形状中最大的面积。因此，通过使用六边形几何形状，最少数量的蜂窝就能覆盖一个地理区域，并且六边形形状接近于全向基站天线和自由空间传播中所产生的圆形辐射模式。当然，实际的蜂窝覆盖区是由给定发射机能够成功服务的移动设备所确定的轮廓。
区群
频率复用能够扩大系统容量，而区群（小区簇）指的是相互邻接且使用不同频道的所有小区。这些小区共同使用了系统提供的所有频道资源，区群中的每个小区只使用了部分频率资源， 但区群则包含了全部的频率资源。采用相同频率段的小区称为同信道（频道）小区，同信道小区之间的干扰称为同信道干扰（同频干扰）。

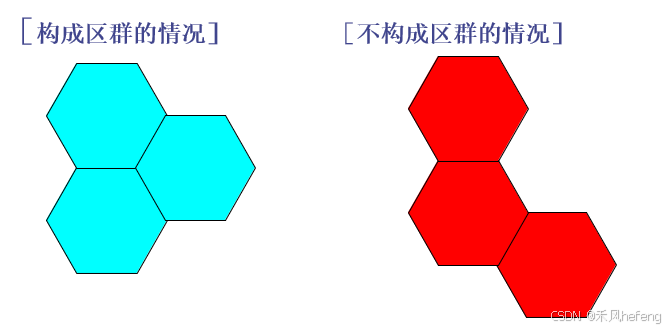

什么是“相互邻接”？区群中任意正六边形小区都至少与区群中另外两个小区存在公共边。

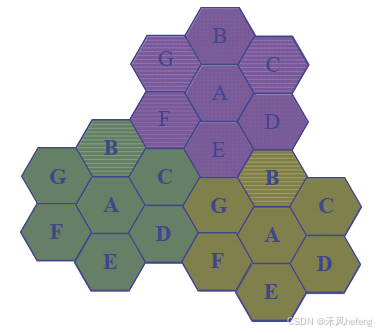

正交信道组指的是将全部可用资源 S 个信道分成 N 个正交信道组（区群内的小区数），每组k 个信道：。这些 N 个蜂窝共同使用整个可用频率集合，这些蜂窝被称为一个簇。
同频小区

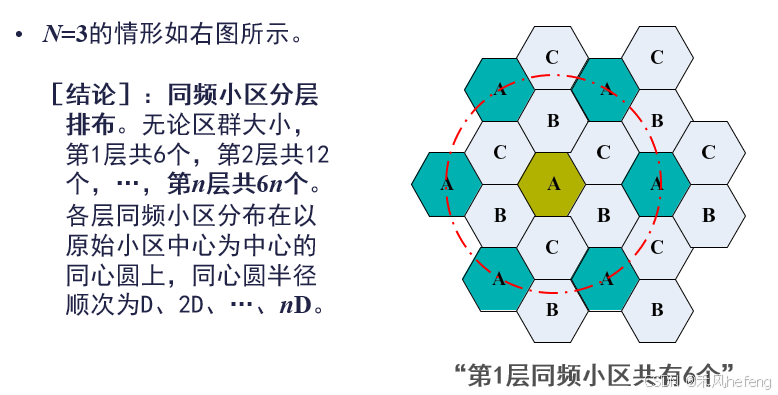

在蜂窝系统设计和规划时，位于不同区群内且采用相同频道组的小区称作同频小区。同频复用距离为D，要想对采用相同频率工作而引起的干扰进行有效的控制，同频小区的分布应当存在规律性。具体就是在整个系统范围内，同频小区之间的最小距离（同频复用距离）为常数。区群复制次数为M，为覆盖指定的地理区域，需要将区群进行复制；小区面积给定，区群越小，为了覆盖相同的区域，则复制次数 M MM 越多。系统容量为 C，C采用频率复用后的整个蜂窝系统的信道总数。如果系统中复制了 M 个这样的簇，则总的双工频道数 C 可以作为容量的度量，表示为：。蜂窝系统的容量与簇复制的次数（即在固定服务区域内复制簇的次数）成正比，蜂窝系统的频率复用因子为 1/N，因为簇内每个蜂窝只分配总可用频道的 1/N。由于图中的六边形几何形状恰好有六个等距的邻居，并且连接任意蜂窝与其邻居的中心的直线之间的角度是60度的整数倍，因此只有某些簇大小和蜂窝布局是可能的。
为了相邻蜂窝之间没有空隙，即若干六边形小区组成一区群，相邻区群应保证同频小区之间的最小距离相等，六边形的几何形状要求簇内的蜂窝数 N 必须满足以下公式：其中 i 和 j 是非负整数。为了找到特定蜂窝的最近同频道邻居，必须执行以下操作：沿着任意六边形链条移动 i 个蜂窝，然后逆时针旋转 60 度并移动 j 个蜂窝。下图以 i = 3 和 j = 2 为例（例如，N = 19）来说明这一点。
六边形小区的几何结构

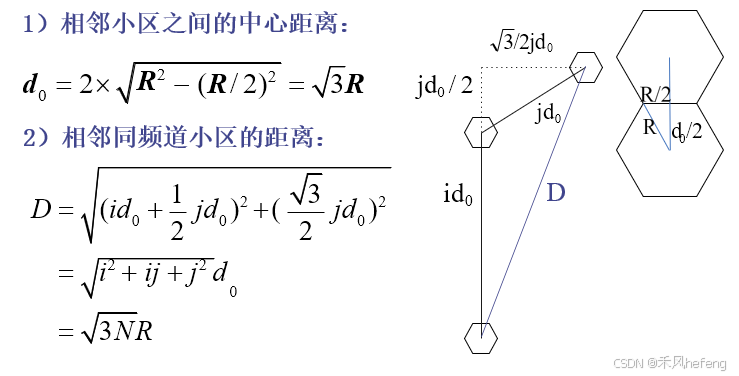

相邻小区之间的中心距离为；相邻同频道小区的距离：
全对称区群的第 k 层的同信道小区连接而成的六边形半径为 kD，D为两个最近的同信道小区之间的距离。
频率复用比
频率复用比 q 定义为： ，同频复用距离为小区半径。频率复用会导致同信道小区的出现，所以 q 也称为同信道复用比。频率复用比与区群尺寸（或频率复用因子）N 之间的关系为：

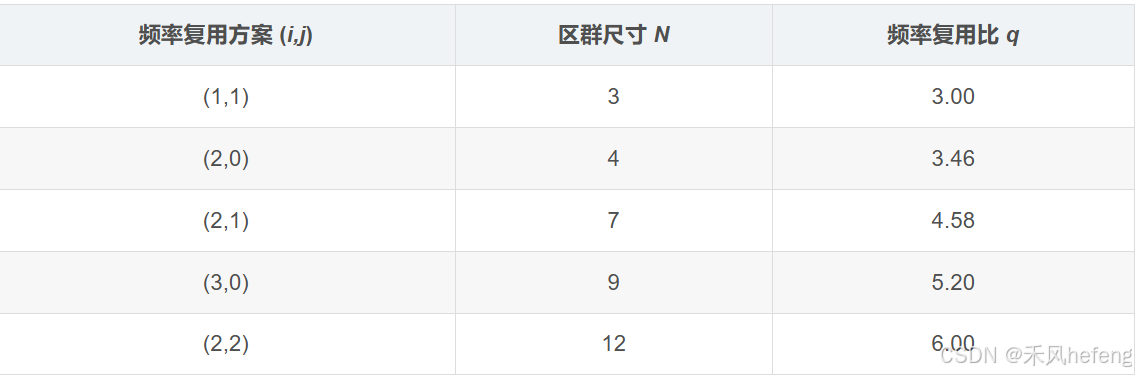

。q 随着N 的增大而增大；q （或N）的取值，应权衡信道容量和同信道干扰两方面的问题。频率复用比与区群尺寸为：
从提高容量的角度出发，我们希望N越小（q也越小，即每个小区分配的信道数更多）越好；从减小干扰的角度出发，我们希望N越大（q也越大，即同频小区分布越稀疏）越好。所以，蜂窝系统要在控制干扰水平的前提下，尽可能地采用小的区群。
