电路邱关源学习笔记——1.2电流和电压的参考方向

电路中主要的物理量有电压、电流、电荷、磁链、能量、电功率等。在线性电路分析中人们主要关心的物理量是电流、电压、功率。

1.电流的参考方向

 i(t)=limΔ𝑡→0Δ𝑞Δ𝑡=ⅆ𝑞ⅆ𝑡

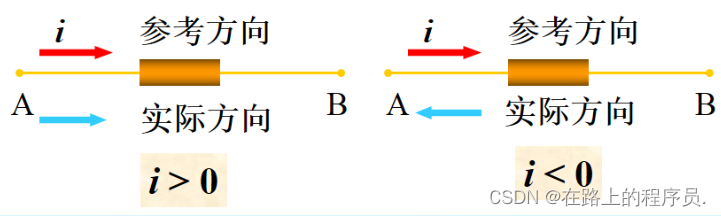

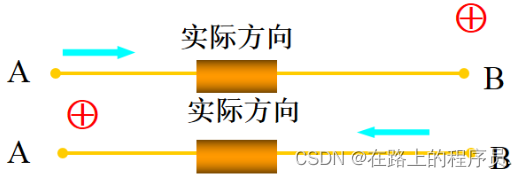

电流参考方向

任意假定一个正电荷运动的方向即为电流的参考方向

正负表示方向

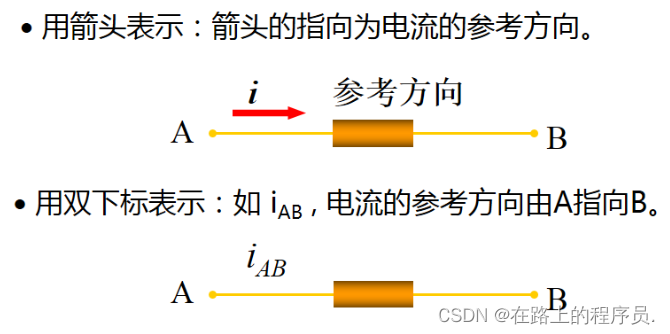

电路参考方向的两种表示方式

2.电压的参考方向

U=𝑑𝑤𝑑𝑞

 电路中电位参考点可任意选择;参考点一经选定，电路中各点的电位值就唯一确定;当选择不同的电位参考点时，电路中各点电位值将改变，但任意两点间电压保持不变。

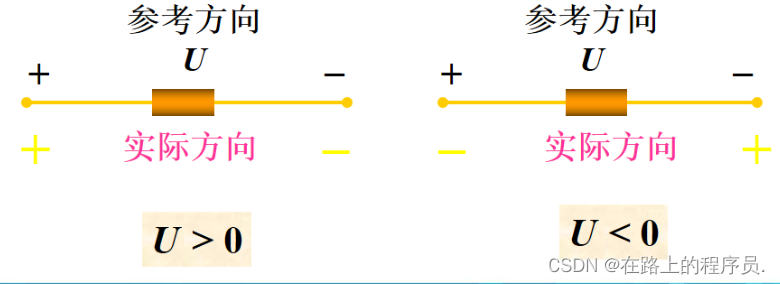

电压的参考方向：假设高电位指向低电位的方向

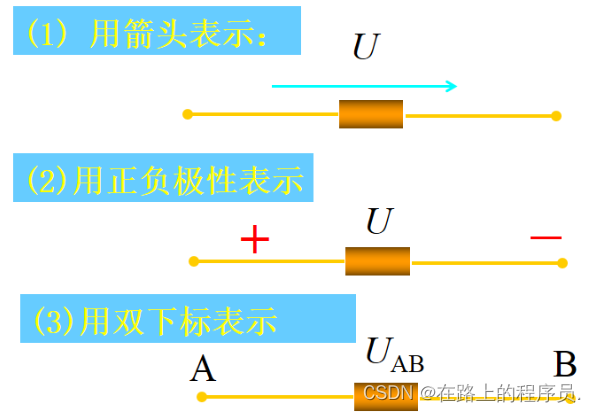

电压的三种表示方式

3.关联参考方向

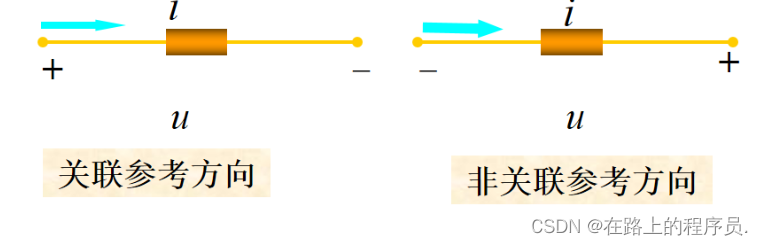

  元件或支路的U,I采用相同的参考方向称之为关联参考方向。反之称为非关联参考方向。

• 分析电路前必须选定电压和电流的参考方向
• 参考方向一经选定，必须标注在途中相应位置（包括方向符号），在计算过程中不可修改。
• 参考方向不同时，其表达式相差一负号，但电压电流的实际方向不变。
• 实际电压方向：电位真正降低的方向
• 单位：V、kV、mV、uV
• 电位𝜑:单位正电荷q从电路中一点至参考点（电位等于0）电场力做功的大小。
• 电压U：单位正电荷q从电路中一点移至另一点电场力做的功的大小
• 单位：安培 A、kM、mA、uA
•
• 方向：规定正电荷的运动方向为电流的实际方向
• 元件导线中电流流动的实际方向只有两种可能
• 电流：带点粒子有规则的定向运动
• 电流强度：单位时间内通过导体横截面的电荷量
