本文详细介绍了网络拓扑设计、路由器接口IP地址配置、PC IP地址与网关设定，以及静态路由的配置步骤。通过这些操作，确保了网络设备间的互联互通。最后，检查并验证了路由表记录的正确性，以确保网络通信的顺利进行。

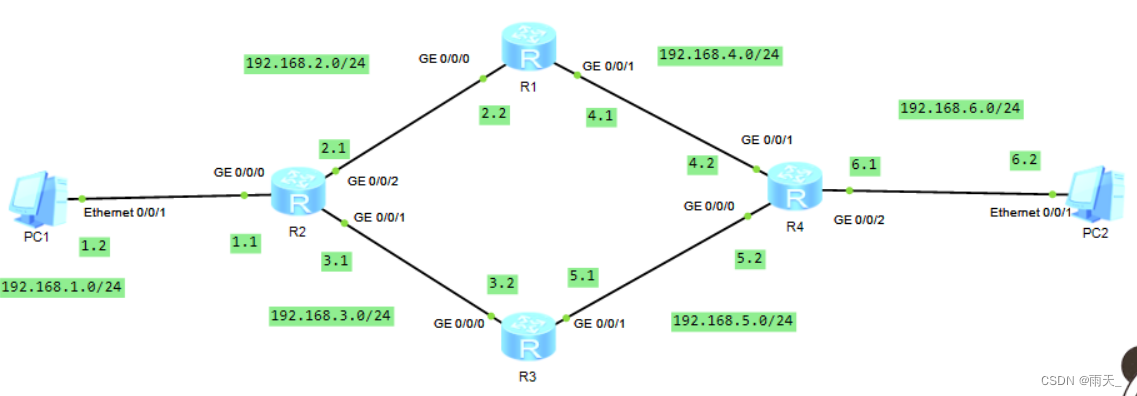

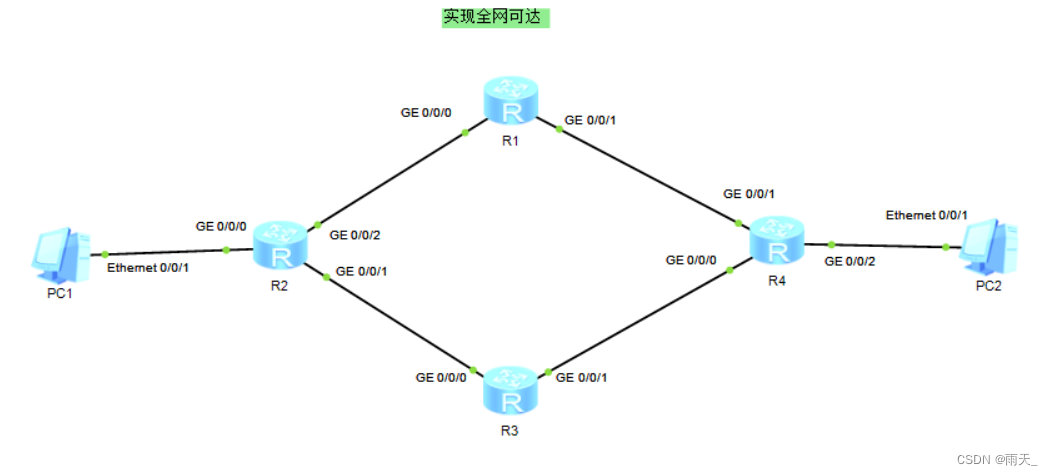

1、拓扑设计和地址规划：
2.配置路由器接口的IP地址
[r1-GigabitEthernet0/0/0]ip add 192.168.1.1 24
[r1-GigabitEthernet0/0/1]ip add 192.168.3.1 24
[r1-GigabitEthernet0/0/2]ip add 192.168.2.1 24
[r2-GigabitEthernet0/0/0]ip add 192.168.2.2 24
[r2-GigabitEthernet0/0/1]ip add 192.168.4.1 24
[r3-GigabitEthernet0/0/0]ip add 192.168.3.2 24
[r3-GigabitEthernet0/0/1]ip add 192.168.5.1 24
[r4-GigabitEthernet0/0/0]ip add 192.168.5.2 24
[r4-GigabitEthernet0/0/1]ip add 192.168.4.2 24
[r4-GigabitEthernet0/0/2]ip add 192.168.6.1 24

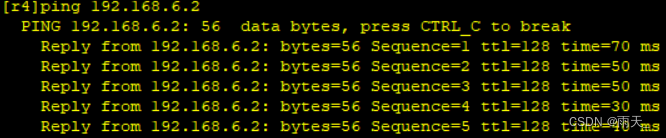

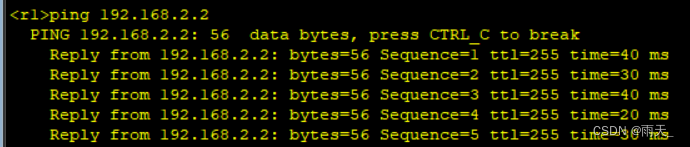

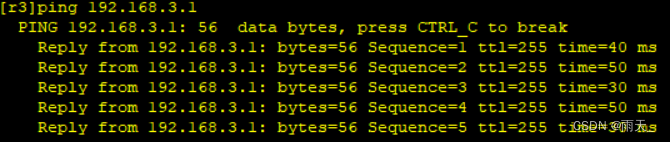

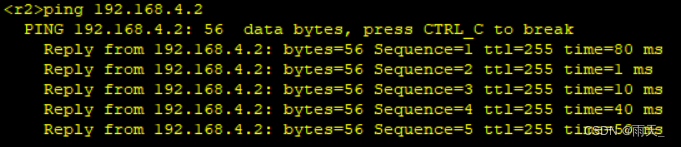

测试：

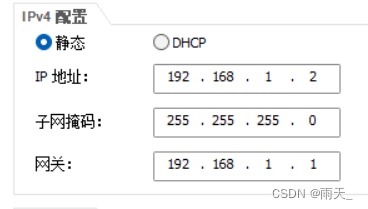

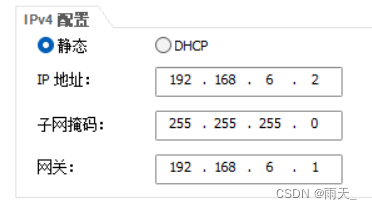

3.给PC配IP地址和网关
4.静态路由的配置
[r1]ip route-static 192.168.4.0 24 192.168.2.2
[r1]ip route-static 102.168.5.0 24 192.168.3.2
[r1]ip route-static 192.168.6.0 24 192.168.2.2
[r1]ip route-static 192.168.6.0 24 192.168.3.2
[r2]ip route-static 192.168.1.0 24 192.168.2.1
[r2]ip route-static 192.168.3.0 24 192.168.2.1
[r2]ip route-static 192.168.5.0 24 192.168.4.2
[r2]ip route-static 192.168.6.0 24 192.168.4.2
[r3]ip route-static 192.168.1.0 24 192.168.3.1
[r3]ip route-static 192.168.2.0 24 192.168.3.1
[r3]ip route-static 192.168.4.0 24 192.168.5.2
[r3]ip route-static 192.168.6.0 24 192.168.5.2
[r4]ip route-static 192.168.2.0 24 192.168.4.1
[r4]ip route-static 192.168.3.0 24 192.168.5.1
[r4]ip route-static 192.168.1.0 24 192.168.5.1
[r4]ip route-static 192.168.1.0 24 192.168.4.1

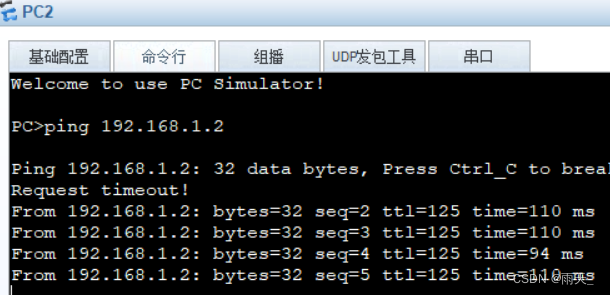

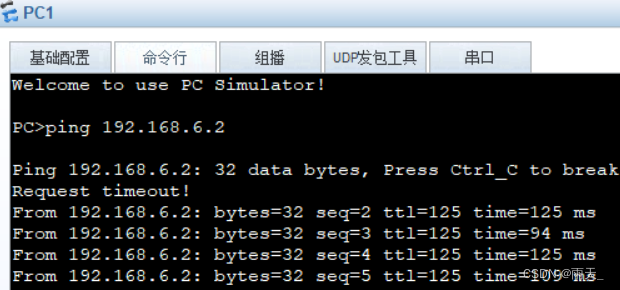

测试：

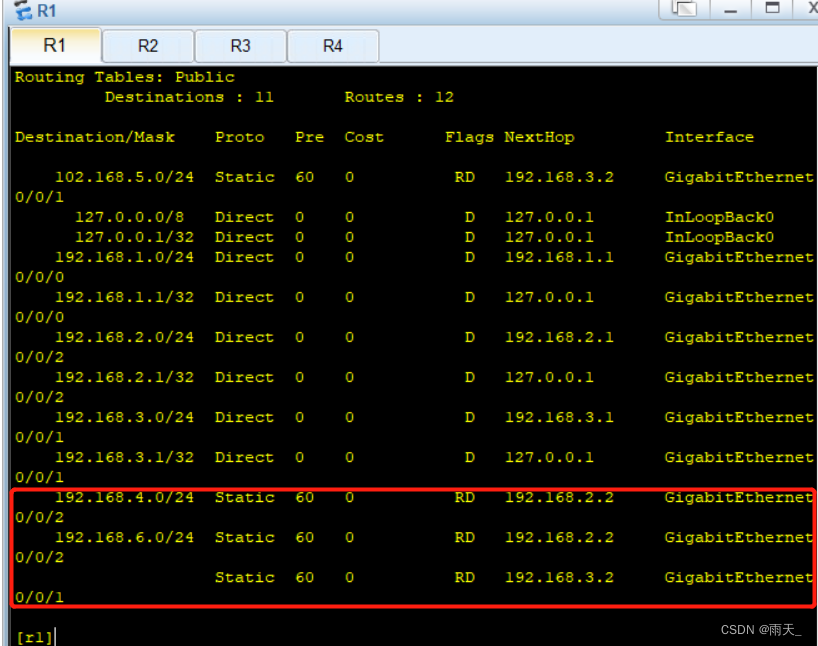

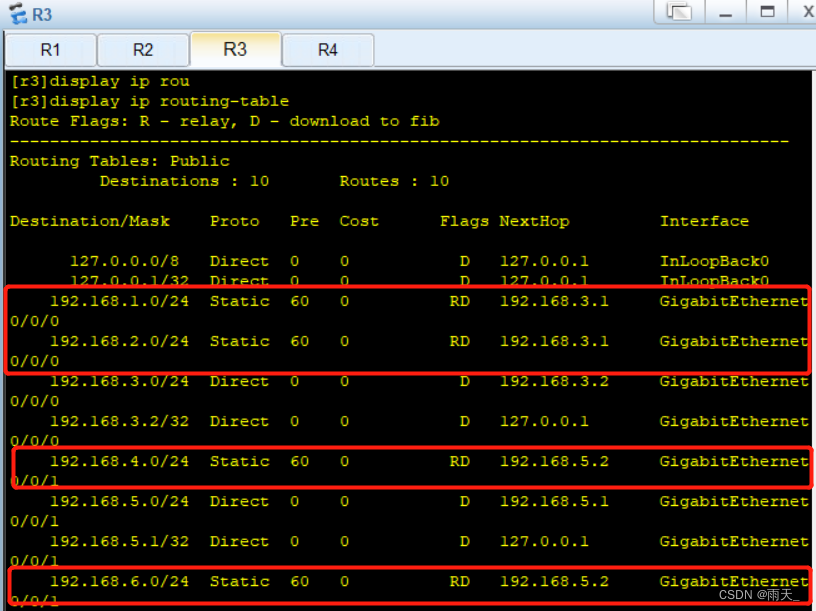

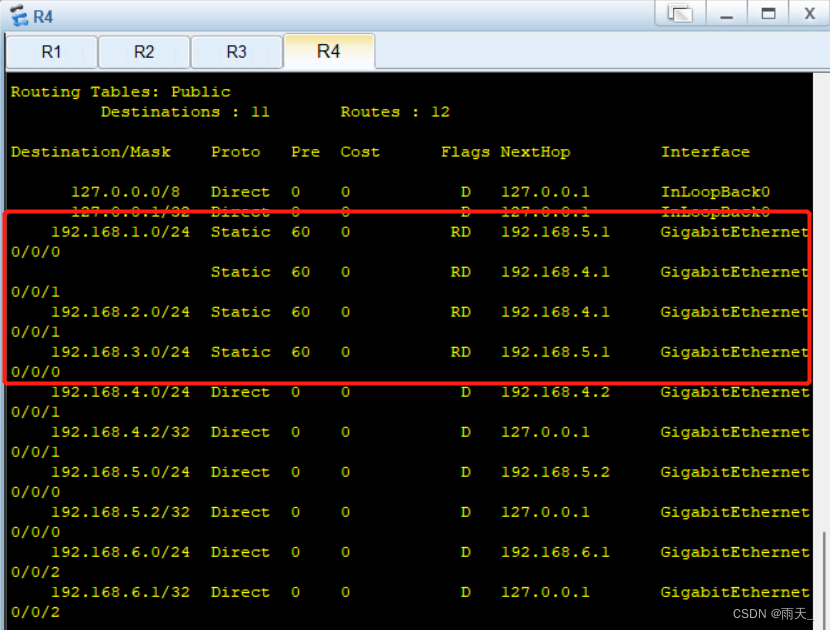

5.查看所有路由表记录
