STM32——LCD—TFTLCD原理与配置介绍

1、TFTLCD简介

TFTLCD即薄膜晶体管液晶显示屏。它与无源TN-TLCD、STN-LCD的简单矩阵不同，它在液晶显示屏的每一个像素上都设置有一个薄膜晶体管（TFT），可以有效的克服非选通时的串扰，使液晶屏的静态特性与扫描线数无关，因此大大提高了图像质量。

TFTLCD具有：亮度好、对比度高、层次感强、颜色鲜艳等特点。目前是最主流的LCD显示器。广泛应用于电视、电脑、手机、平板等各种电子产品。

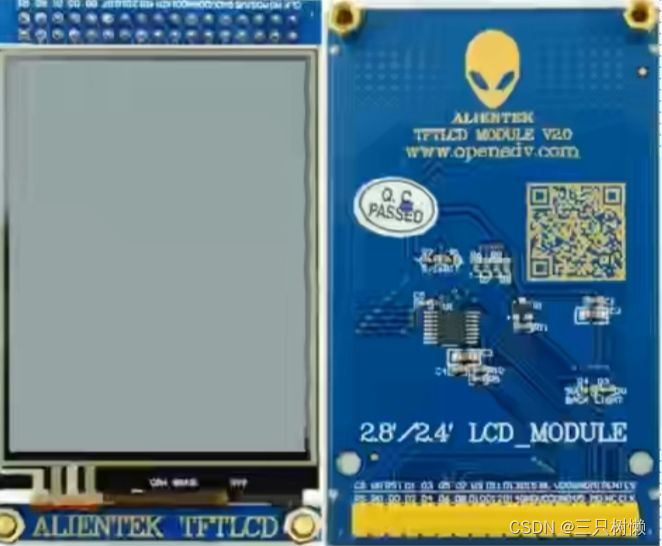

2、ALINETEK 2.8寸TFTLCD模块特点

（1）240*320分辨率 （2）16位真彩显示 （3）自带电阻触摸屏 （3）自带背光电路

注意：模块是3.3V供电的，不支持5V电压的MCU，如果是5V电压的MCU，必须在信号线串接120Ω电阻使用。

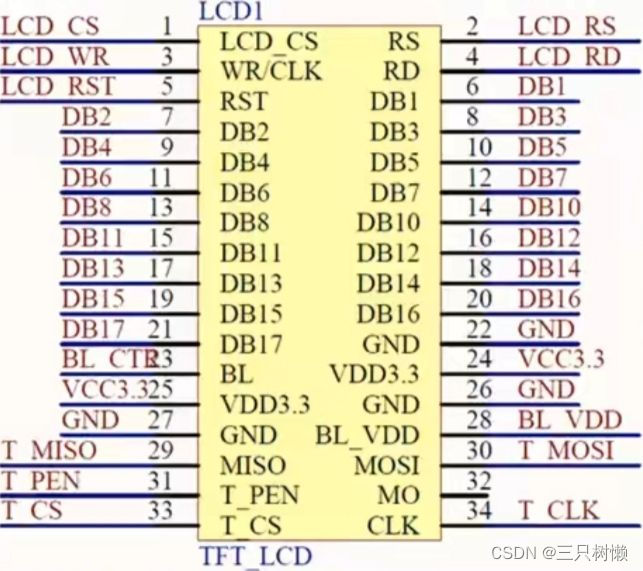

3、ALINETEK 2.8寸TFTLCD接口说明（16位80并口）

注意：DB1~DB8，DB10~DB17，总是按顺序连接MCU的D0~D15

·LCD_CS：LCD片选信号   ·LCD_WR：LCD写信号   ·LCD_RD：LCD读信号   ·DB【17：1】：16位双向数据线   ·LCD_RST：硬复位LCD信号   ·LCD_RS：命令/数据标志（0：命令，1：数据）   ·BL_CTR：背光控制信号    ·T_MISO/T_MOSI/T_PEN/T_CS/T_CLK，触摸屏接口信号



4、ALINETEK 2.8寸 TFTLCD 16位80并口驱动简介

模块的8080并口读/写的过程为：

先根据要写入/读取的数据类型，设置RS为高（数据）/低（命令），然后拉低片选，选中ILI9341，接着根据读数据/写数据置RD/WR为低，然后：（1）读数据：在RD的上升沿，读取数据线上的数据（D【15：0】）；（2）写数据：在WR的上升沿，使数据写入到ILI9341里面；



并口时序图为例：CS拉低片选，选中ILI9341；WR产生脉冲；RS反应是命令还是数据；D【0：15】为我们要写入的数据；因为是“写”，RD一直为高（同理“读”的时候WR一直为高）

5、ILI9341驱动时序

ILI9341 8080并口时序图



重点时序：读ID低电平脉宽（trdl）读ID高电平脉宽（trdh）读FM低电平脉宽（trdlfm） 读FM高电平脉宽（trdhfm） 写控制低电平脉宽（twrl） 写控制高电平脉宽（trwh）

注意：ID指LCD的ID号，FM指帧缓存，即：GRAM。

6、LCD驱动流程



（1）硬复位（2）初始化序列（3）设置坐标（4）画点和读点（写GRAM指令与读GRAM指令）

7、指令简介

（1）RGB565格式说明



比如：0XF800为红色（D15~D11五个位都是1显示红色，其它位都是0没有颜色）

（2）ILI9341指令格式说明

ILI9341所有指令都是8位的（高8位无效），且参数除了读写GRAM的时候是16位，其它操作参数都是8位。

ILI9341的指令很多，举例6条指令：0XD3   0X36   0X2B   0X2A   0X2C   0X2E。

1）0XD3指令：读ID4指令，用于读取LCD控制器的ID。因此，同一个代码，可以根据ID的不同，执行不同的LCD驱动初始化，以兼容不同的LCD屏幕。



第一行指令先发生指令0XD3，高八位无效（D15~D8），WR为上升沿，写指令。参数1~4为写指令，RD为上升沿，读出四个参数。第一个参数无效（X），第二个参数是0（00H），第三个参数是93（93H），第四个参数是41（41H）。读出9341，驱动ILI9341。

2）0X36指令：存储访问控制指令，控制ILI9341存储器的读写方向，即在连续写GRAM的时候，可以控制GRAM指针的增长方向，从而控制显示方式（读GRAM同此）。



先发指令0X36，跟一个参数，参数低8位有效，D7~D5是关键位，这三个位控制GRAM自增方向。



3）0X2A指令：列地址指令，在从左到右，从上到下（默认）的扫描方式下，该指令可用于设置横坐标（X坐标）



在默认扫描方式时，该指令用于设置X坐标，该指令带有4个参数，实际上是2个坐标值：SC和EC，即列地址的起始值和结束值，SC必须小于等于EC，且0<=SC/EC<=239。一般在设置X坐标的时候，我们只需带两个参数即可，也就是设置SC即可，因为如果EC没有变化，我们只需设置一次即可，从而提高速度。

4）0X2B指令：页地址设置指令，在从左到右，从上到下（默认）扫描方式下，该指令可用于设置纵坐标（Y坐标）



在默认扫描方式时，该指令用于设置Y坐标，该指令有4个参数，实际上是2个坐标值：SP和EP，即页地址的起始值和结束值，SP必须小于等于EP，且0<=SP/EP<=319。一般在设置Y坐标的时候，我们只需要带2个参数即可（设置SP），因为如果EP没有变化，我们只需设置一次即可，从而提高速度。

（开窗的时候，SC EC SP EP 都要用到）

5）0X2C指令：写GRAM指令，在发送该指令后，我们便可以往LCD的GRAM里面写如颜色数据了，该指令支持连续写（地址自动递增）



在收到指令0X2C之后，有效位宽变为16位，我们可以连续写入LCD GRAM值，而GRAM的地址将根据MY/MX/MV的扫描方向进行自增。例如：假设设置的是从左到右，从上到下的扫描方式，那么设置好起始坐标（通过SC，SP设置）后，每写入一个颜色值，GRAM地址将会自动自增1（SC++），如果碰到EC，则回到SC，同时SP++，一直到坐标：EC，EP结束，其间无需再次设置坐标，从而大大提高写入速度。

6）0X2E指令：读GRAM指令，用于读取ILI9341的显存（GRAM），同时0X2C指令支持连续读（地址自动递增）



ILI9341在收到该指令后，第一次输出的是dummy数据（无效），第二次开始读取到的才是有效的GRAM数据（从坐标：SC，SP开始），输出规律为：每个颜色分量占8个位，一次输出两个颜色分量。比如：第一次输出是R1G1，随后的规律是：B1R2—>G2B2—>R3G3—>B3R4—>G4B4—>R5G5以此类推。
