五、oracle11g rac集群搭建-共享存储

目标共享存储

本主机名：racnode1 racnode2 storage

操作系统存储规划

操作系统(centos7) /	50G
/u01	40G
ocr	10g*3
data	20g*4

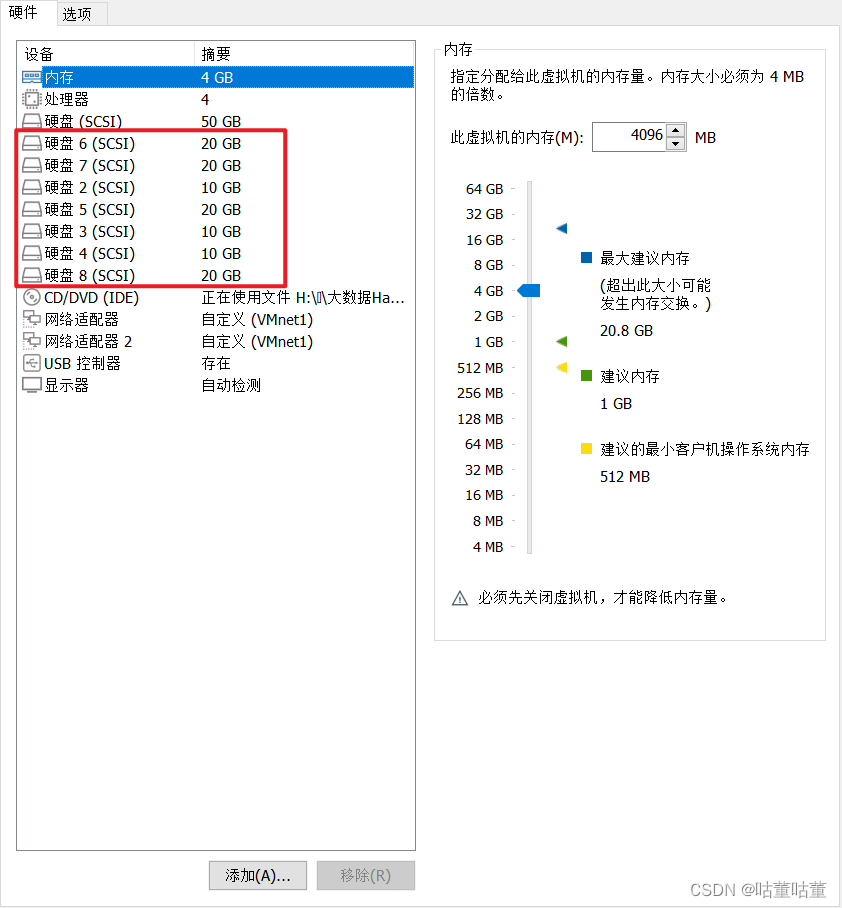

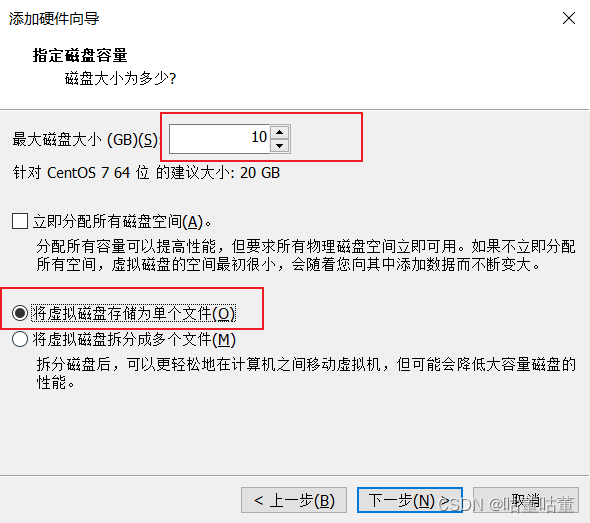

1.添加ocr三块10g磁盘

正常添加磁盘放到目标目录下，10g*3,20g*4

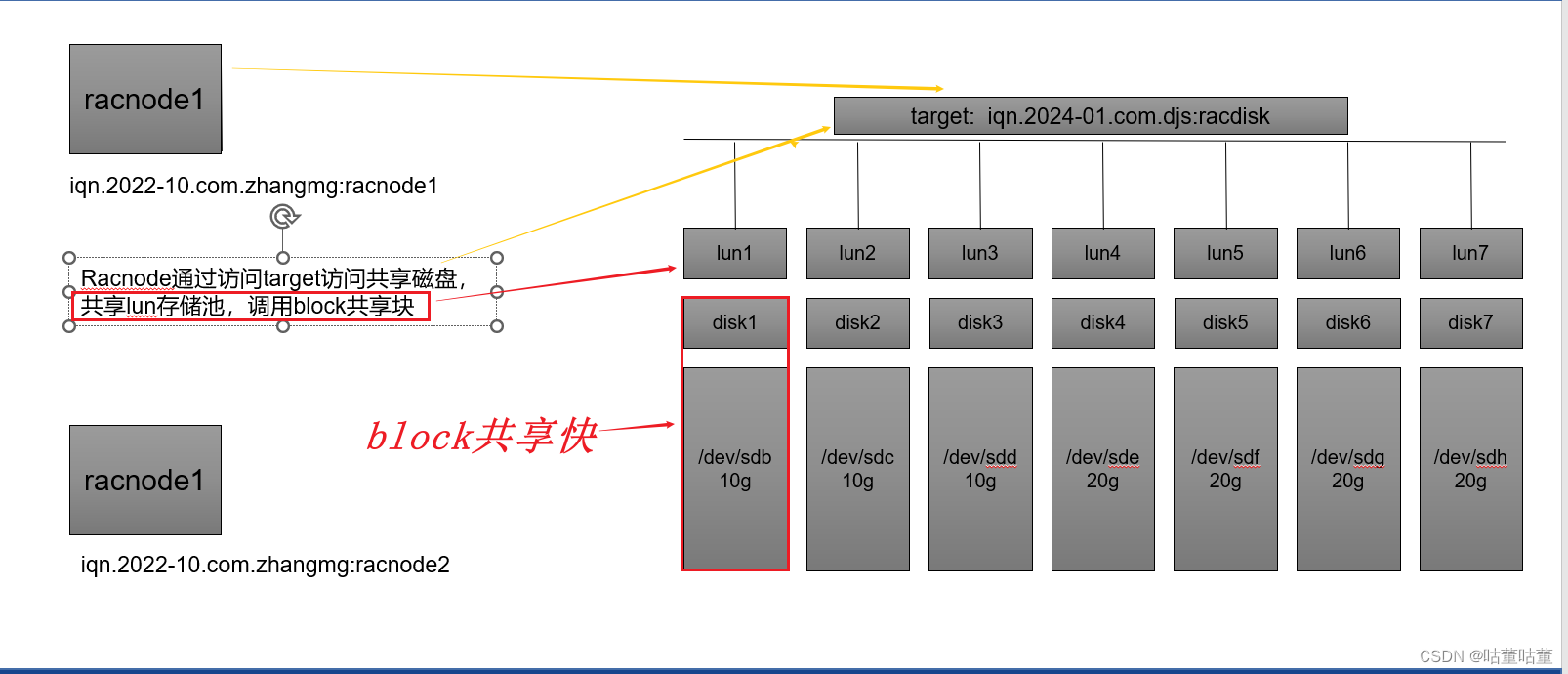

两个主机节点通过访问target在连接成功后，目标会被映射为一个设备如下图中的每个disk磁盘

2.配置server服务端（storage）

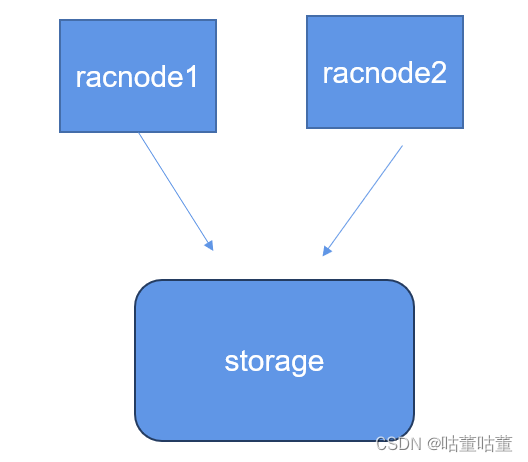

racnode1,racnode2 访问storage磁盘主机

2.1安装target包

挂载本地yum原
mount /dev/cdrom /mnt/cdrom/
yum -y install targetd targetcli

2.2启动，查看target服务

启动target服务

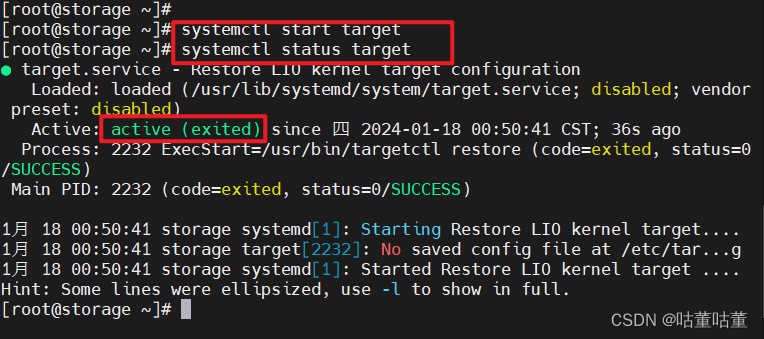

systemctl start target
查看target的状态
systemctl status target

2.3设置开机自动启动

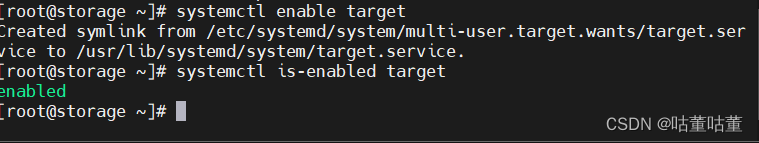

systemctl enable target



3.添加共享磁盘

先把准备共享的块做出来，创建一个target，在 target 上创建 LUN

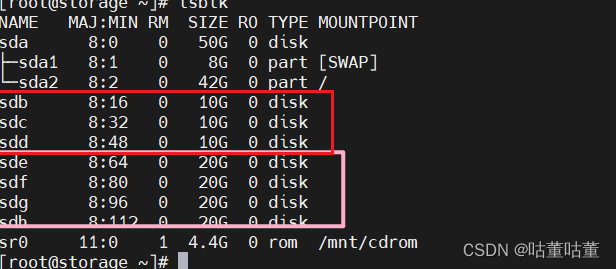

3.1在storage查看磁盘情况

lsblk
或

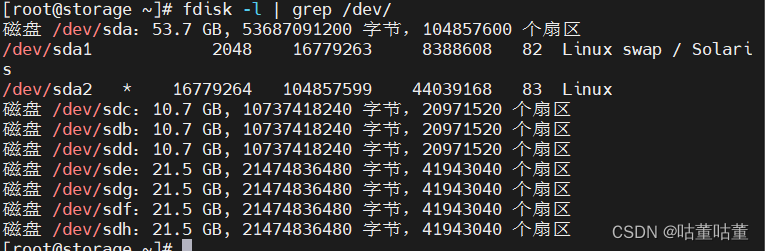

fdisk -l | grep /dev/

3.2进入target

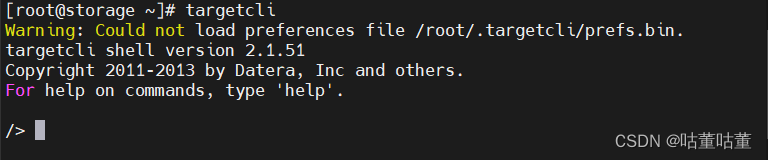

targetcli

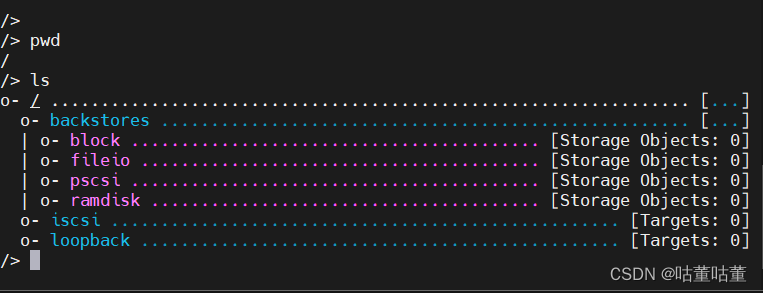

目前是在根路径下，直接敲ls（和linux的ls一样）命令来查看所有路径及路径下的配置，敲pwd命令可以显示当前所在的路径（和linux的pwd一样）。

3.3修改磁盘转化成块的名字

pwd
查看当前位置
ls
查看当前位置的目录
cd /backstores/block
进入到cd /backstores/block目录中

------------------------------------------
disk1 是给/dev/sdb转化成块的名字

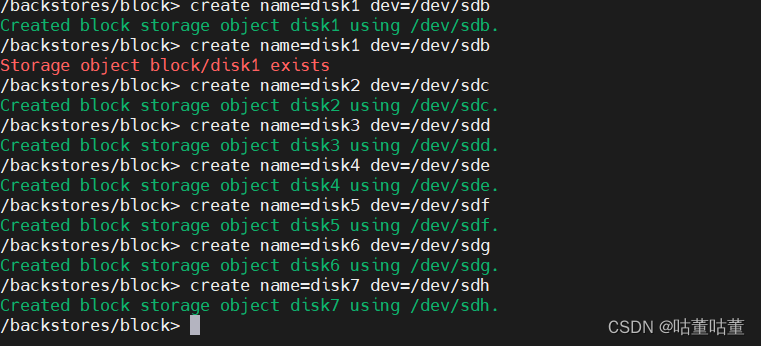

create name=disk1 dev=/dev/sdb
create name=disk1 dev=/dev/sdb
create name=disk2 dev=/dev/sdc
create name=disk3 dev=/dev/sdd
create name=disk4 dev=/dev/sde
create name=disk5 dev=/dev/sdf
create name=disk6 dev=/dev/sdg
create name=disk7 dev=/dev/sdh

3.4进入ISCSI路径下创建完成iscsi名称

cd /iscsi

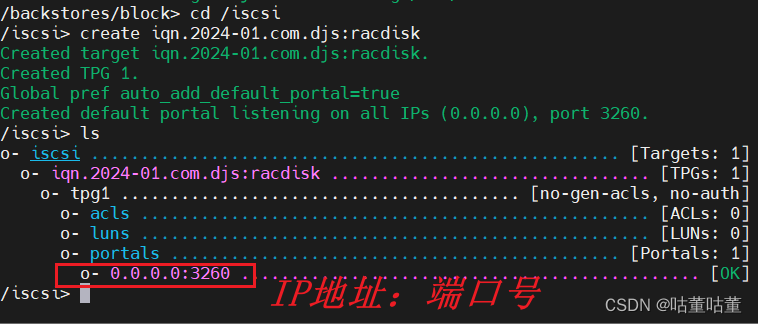

create iqn.2024-01.com.djs:racdisk
创建完成iscsi名称后，下面会默认创建一个tpg1的路径，在tpg1路径下有三个路径为主要的：
1.acls（客户端访问名称，免认证配置）
2.luns（共享lun存储池，调用block共享块）
3.portals（共享存储地址和端口）

3.5绑定lun

cd /iscsi/iqn.2024-01.com.djs:racdisk/tpg1/luns

create lun=lun1 storage_object=/backstores/block/disk1
create lun=lun2 storage_object=/backstores/block/disk2
create lun=lun3 storage_object=/backstores/block/disk3
create lun=lun4 storage_object=/backstores/block/disk4
create lun=lun5 storage_object=/backstores/block/disk5
create lun=lun6 storage_object=/backstores/block/disk6
create lun=lun7 storage_object=/backstores/block/disk7

3.6创建acls免认证访问和创建允许客户端连接对象

允许racnode1和racnode2允许访问storage存储主机

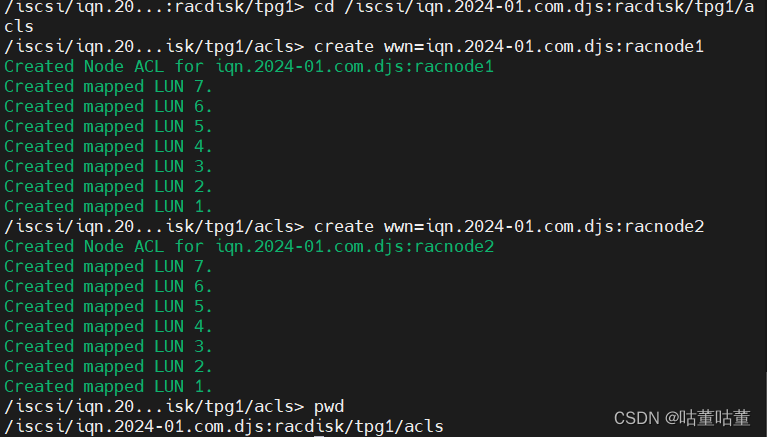

cd /iscsi/iqn.2024-01.com.djs:racdisk/tpg1/acls
create wwn=iqn.2024-01.com.djs:racnode1
create wwn=iqn.2024-01.com.djs:racnode2

3.7共享存储搭建完毕

查看共享存储搭建情况

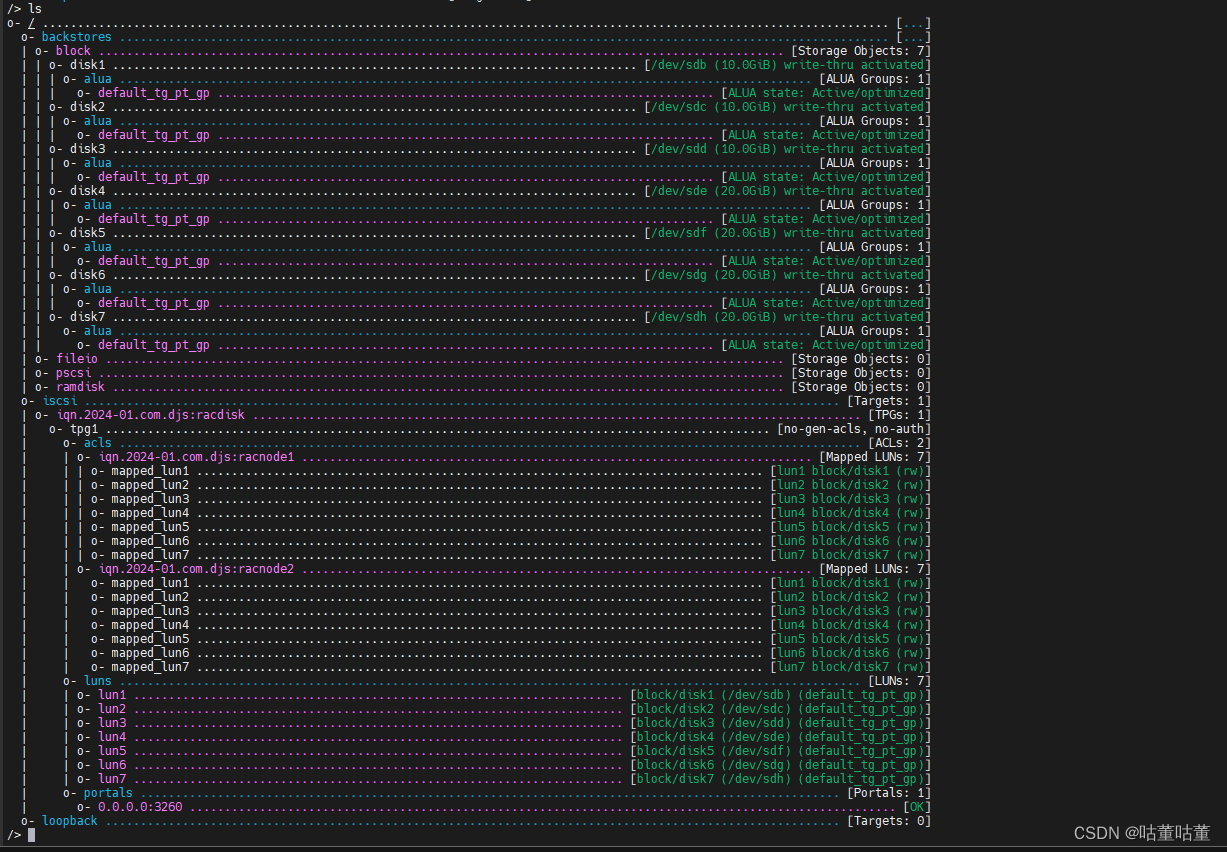

ls

3.8保存配置到配置文件

saveconfig

4.配置client客户端（racnode1，racnode2）

一下操作都需要在racnode1，racnode2操作

4.1安装iscsi-initiator-utils包

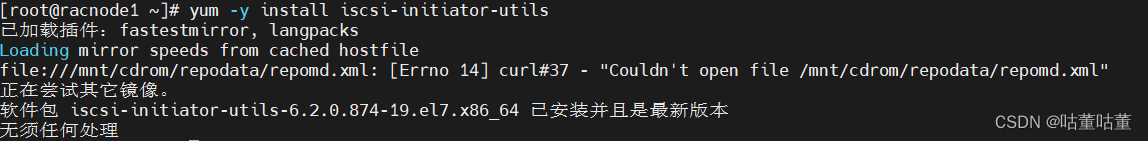

yum -y install iscsi-initiator-utils

4.2启动服务，设置开机启动服务

启动服务
systemctl start iscsid.service
systemctl start iscsi.service

开机自动启动
systemctl enable iscsid.service
systemctl enable iscsi.service

修改racnode1，racnode2的配置文件

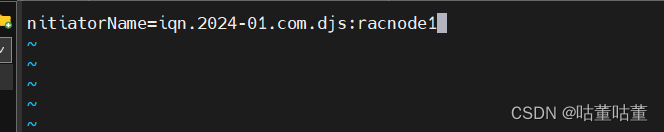

vi /etc/iscsi/initiatorname.iscsi
InitiatorName=iqn.2024-01.com.djs:racnode1

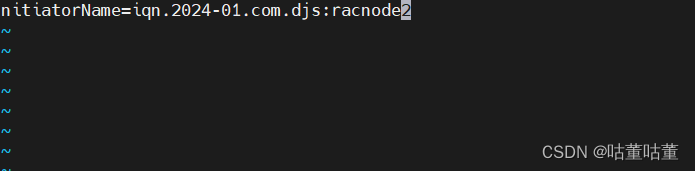

vi /etc/iscsi/initiatorname.iscsi
InitiatorName=iqn.2024-01.com.djs:racnode2

 4.3重启客户端服务

systemctl restart iscsid.service
systemctl restart iscsi.service

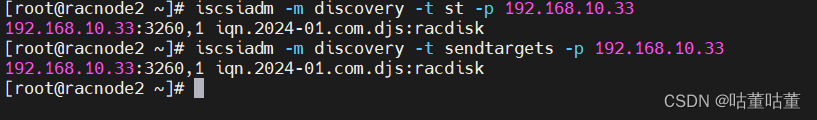

4.4客户端连接网络存储，发现网络存储

iscsiadm -m discovery -t st -p 192.168.10.33
iscsiadm -m discovery -t sendtargets -p 192.168.10.33

4.5查看连接网络端口

在前面创建共享磁盘时，说过使用的是326端口

这里是在storage存储主机中查看

netstat -lntup | grep 3260

4.6连接网络存储

iscsiadm -m node -T iqn.2024-01.com.djs:racdisk -p 192.168.10.33:3260 -l

4.7查看登录的session 回话

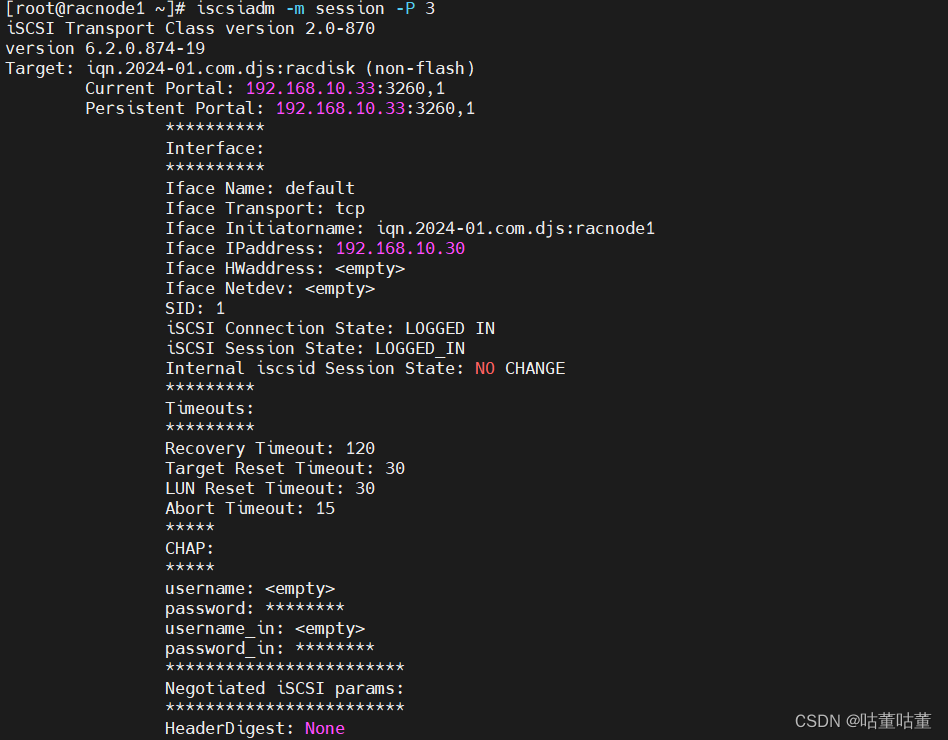

iscsiadm -m session
iscsiadm -m session -P 3 //查看登录session的详细信息

1. Target：指定的 iSCSI 目标名称，即 "iqn.2024-01.com.djs:racdisk"。它是用于在存储区域网络（SAN）中标识和访问特定的目标设备或资源。
2. Current Portal：当前连接的目标端口。在这里，它是 "192.168.10.33:3260"，其中 192.168.10.33 是目标设备的 IP地址，3260 是 iSCSI 使用的默认端口号。
3. Interface：指定 iSCSI 连接的接口相关信息。
- Iface Name：接口的名称，这里是 "default"。
- Iface Transport：指定连接使用的传输协议，这里是 "tcp"。
- Iface Initiatorname：主机的 iSCSI 初始化器名称，即 "iqn.2024-01.com.djs:racnode1"。
- Iface IPaddress：接口的 IP 地址，这里是 "192.168.10.30"。
4. Connection State：iSCSI 连接的状态。在这里，它是 "LOGGED IN"，表示主机已经成功登录到目标设备。
5. Session State：iSCSI 会话的状态。在这里，它是 "LOGGED_IN"，表示会话已经建立且处于已登录状态。
6. Negotiated iSCSI params：iSCSI 协商的参数。
- HeaderDigest 和 DataDigest：数据包的摘要算法，这里是 "None"，表示未启用数据包摘要校验。
- MaxRecvDataSegmentLength 和 MaxXmitDataSegmentLength：数据发送和接收的最大段长度。
- FirstBurstLength 和 MaxBurstLength：数据传输的初始突发和最大突发长度。
- ImmediateData 和 InitialR2T：指示是否支持以及是否启用相关功能。
- MaxOutstandingR2T：允许同时挂起的 R2T 请求的最大数量。
7. Attached SCSI devices：已连接的 SCSI 设备的列表。
- Host Number、Channel、Id、Lun：SCSI 设备的地址信息。
- Attached scsi disk：连接的 SCSI 硬盘的设备名，例如 "sdb"、"sdc" 等。
- State：指示 SCSI 设备的当前状态，这里是 "running" 表示设备正常运行。

 4.8查看racnode1，racnode2共享磁盘

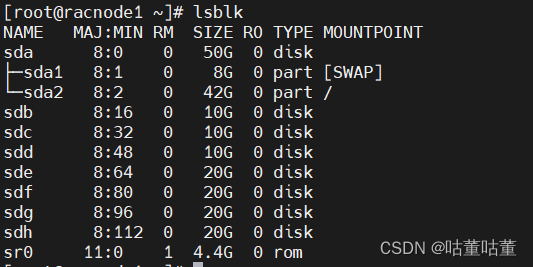

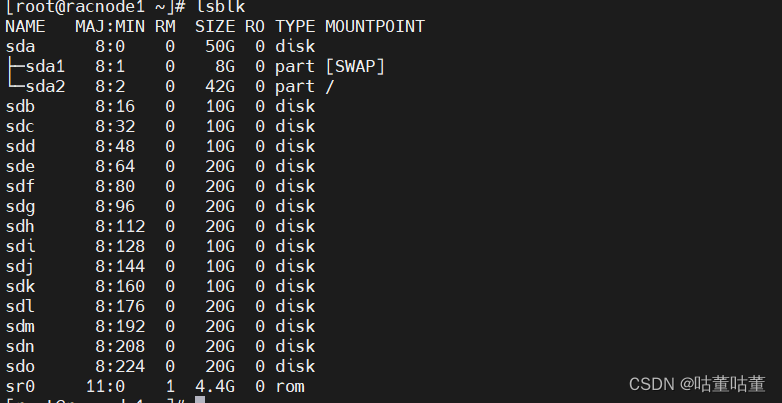

lsblk

如果服务端重新分配了lun,客户端不能及时发现，需要重新扫描target


iscsiadm -m node -R
iscsiadm -m session -R

查看磁盘映射信息

lsscsi

注销连接

iscsiadm -m node -T iqn.2024-01.com.djs:racdisk  -p 192.168.10.34 -u

另一条连接存储的路径


iscsiadm -m discovery -t st -p 192.168.10.34
iscsiadm -m discovery -t sendtargets -p 192.168.10.34
iscsiadm -m node -T iqn.2024-01.com.djs:racdisk -p 192.168.10.34:3260 -l

此时查看磁盘情况，因为我们在一开始创建storage存储主机是提供了两个网卡，
