python实现excel数据转流程图

目录

原理

准备条件

代码

展示

---

原理

从Excel表格中读取数据，然后根据列顺序，构建一个树形结构，并将该树形结构写入一个Word文档中，同时使用不同的标题级别来表示树的层次结构。可以设定从某一列开始后面都是兄弟节点。用xmind实现流程图展示。

准备条件：

1. python环境+pandas、docx库
2. xmind

代码

import pandas as pd
from docx import Document
from docx.shared import Pt

# 读取 Excel 表格数据。在这里填写文件名。代码和文件放到同一文件下
df = pd.read_excel("test.xlsx")

# 设定第m列后面的列都是第m列数据的子节点。这里设定是3
m = 3

# 创建一个字典表示树的层次结构
tree = {"信息": {}}

n = m - 1

# 遍历 Excel 数据，构建树的层次关系
for index, row in df.iterrows():
    current_level = tree["信息"]
    for i in range(n):  # 前 n 列作为层次结构
        column_name = df.columns[i]
        cell_value = row[i]
        if cell_value not in current_level:
            current_level[cell_value] = {}
        current_level = current_level[cell_value]
    # 第 n+1 列及其后作为第 n 列的子节点
    if isinstance(current_level, list):
        current_level.append(row.iloc[n:])
    else:
        current_level[row.iloc[n]] = row.iloc[n+1:].tolist()

# 创建一个新的 Word 文档
doc = Document()

# 定义函数将树形结构写入 Word 文档
def write_tree_to_doc(tree, doc, level=0):
    for key, value in tree.items():
        p = doc.add_paragraph(str(key))
        # 设置标题级别
        p.style = f"Heading {level+1}"
        # 调整字体大小
        for run in p.runs:
            font = run.font
            font.size = Pt(12)
        if isinstance(value, dict):
            write_tree_to_doc(value, doc, level + 1)
        elif isinstance(value, list):
            for item in value:
                doc.add_paragraph(str(item), style=f"Heading {level+2}")

# 将树形结构写入 Word 文档
write_tree_to_doc(tree, doc)

# 保存 Word 文档
doc.save("output.docx")

print("ok'")

展示

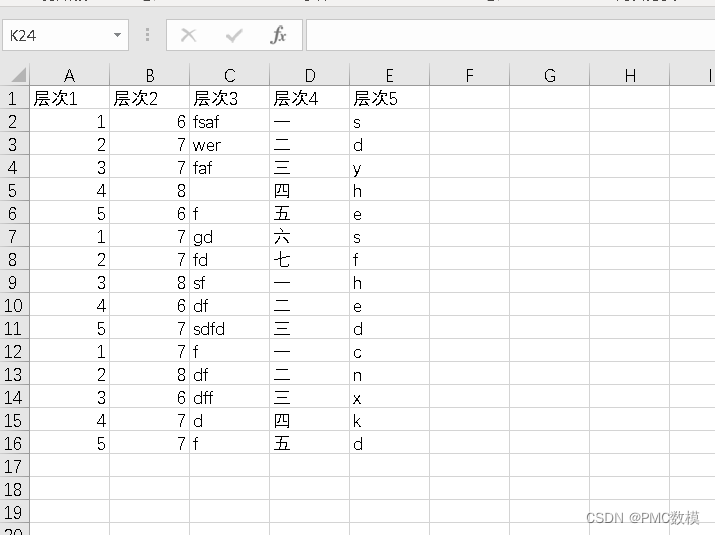

测试文档：

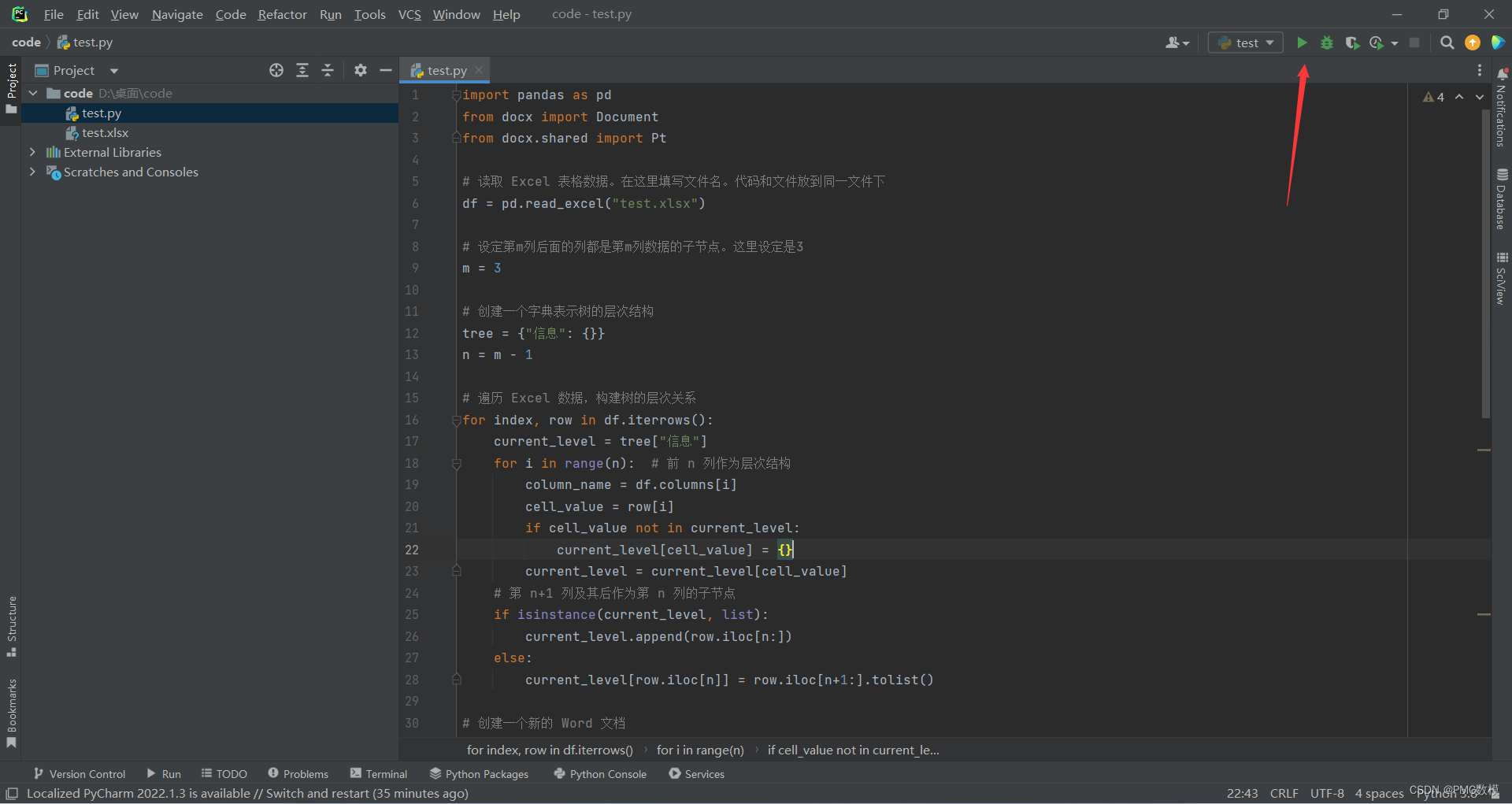

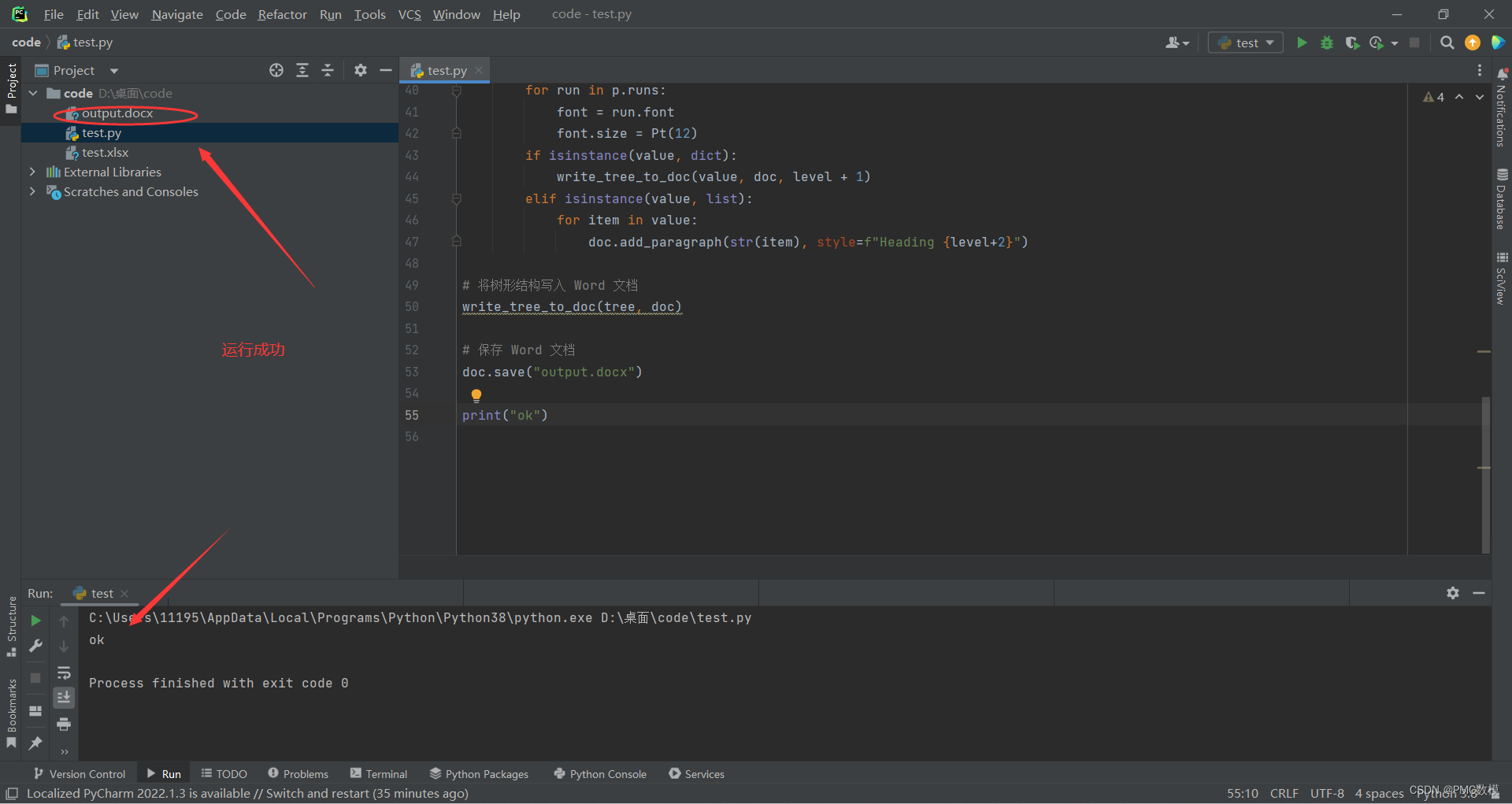

将文件和代码py文件放到同一目录，pycarm运行代码：

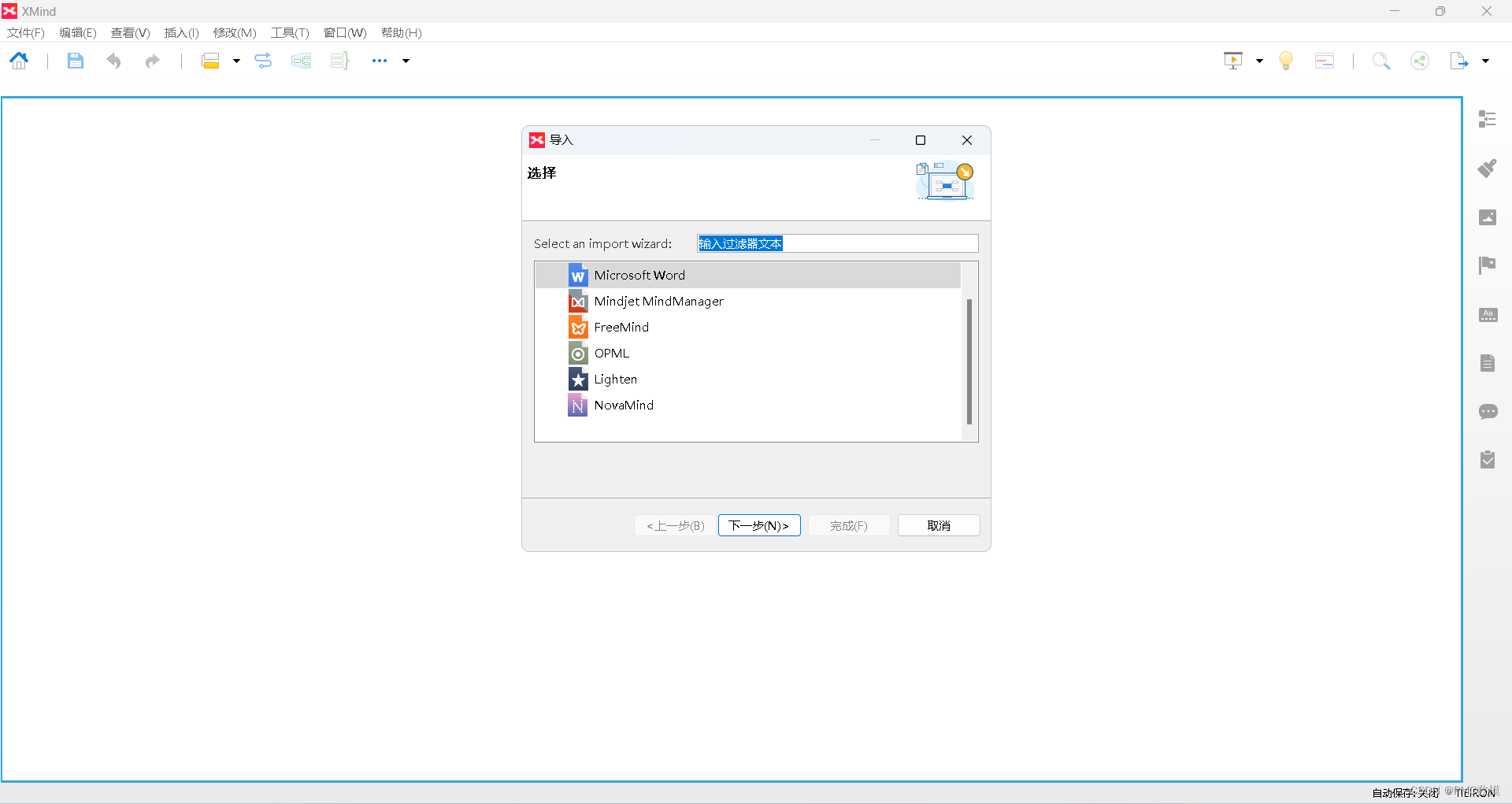

 打开xmind,点击“文件”——>"导入"，形成流程图

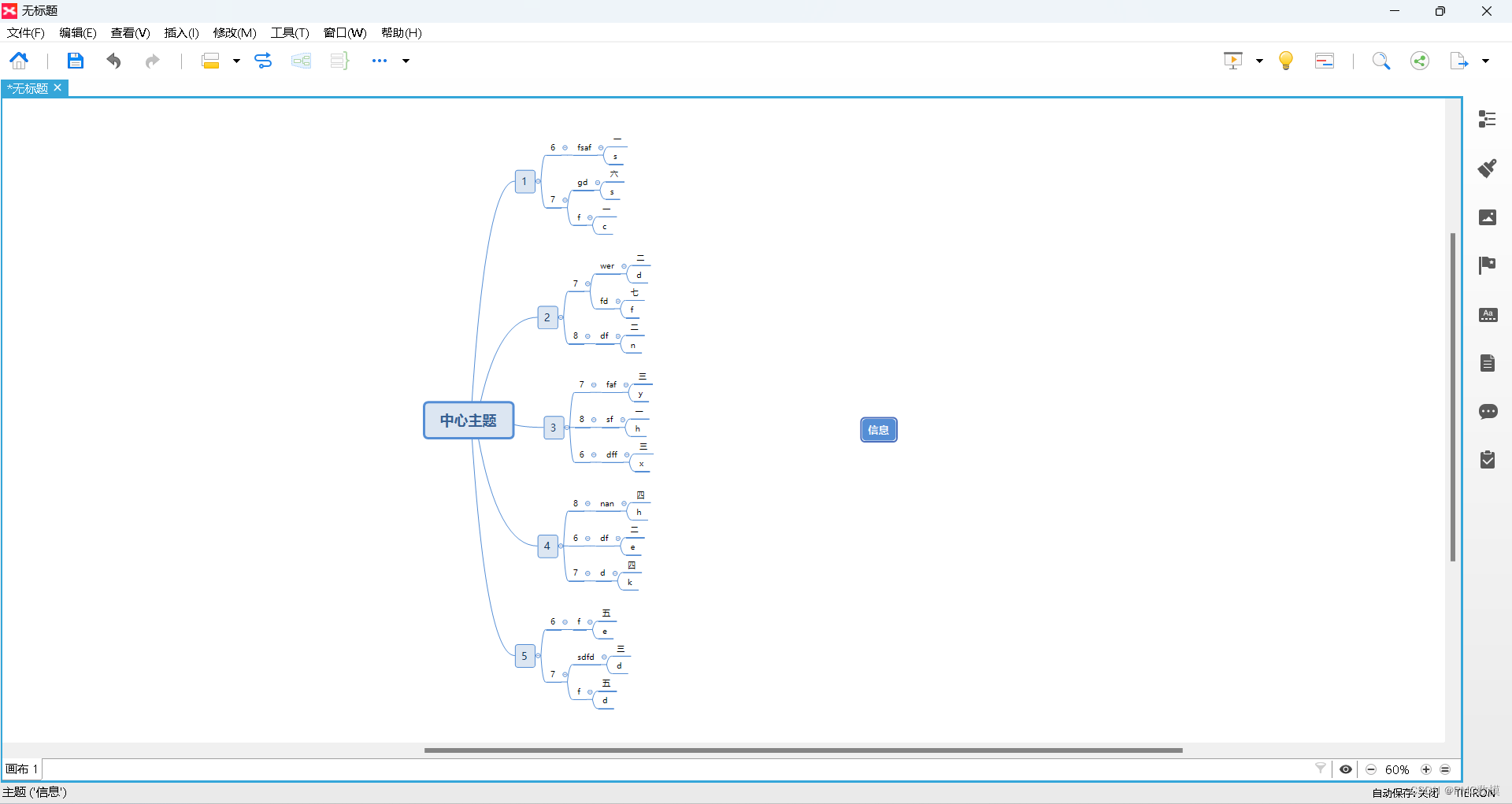

生成流程图：

 如果要将子节点复制到“中心主题”，剪切复制即可。

结语

希望对你有用，欢迎留言交流。获取python解释器、pycharm和xmind安装包，可关注公众号“PMC数模”回复“001”获取。
