一、实验目的与要求

1、理解调幅信号的解调原理和实现方法

2、掌握包络检波器的基本电路和低通滤波器参数对检波器输出的影响

3、掌握包络检波器的主要技术指标的实验测试方法

4、掌握包络检波器中失真产生的机理现象及克服措施

二、实验仪器

微机，仿真软件Multisim13.0

---

三、实验内容与测试结果

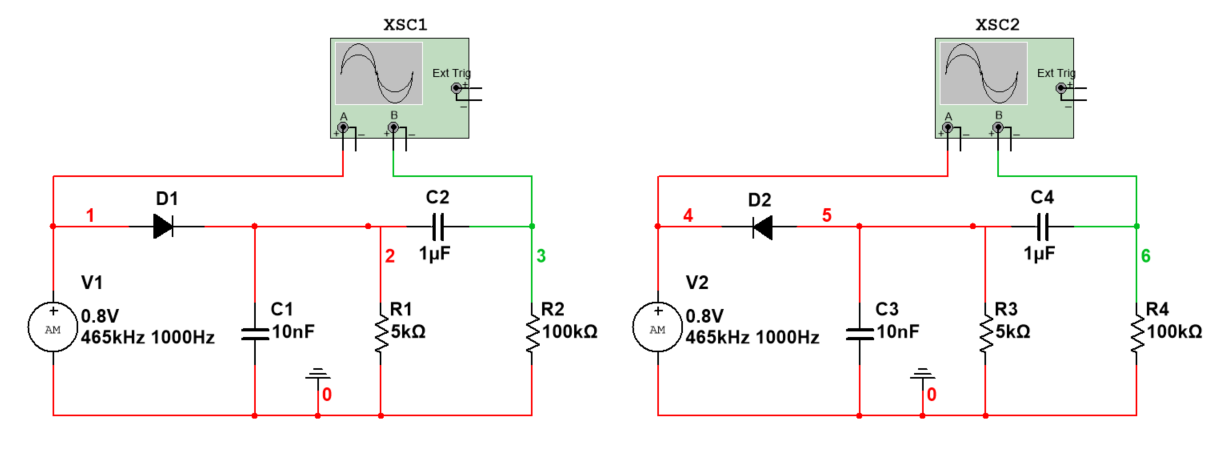

在Multisim13.0电路窗口中，创建如下图所示仿真电路。

                                           图1                                                       图2

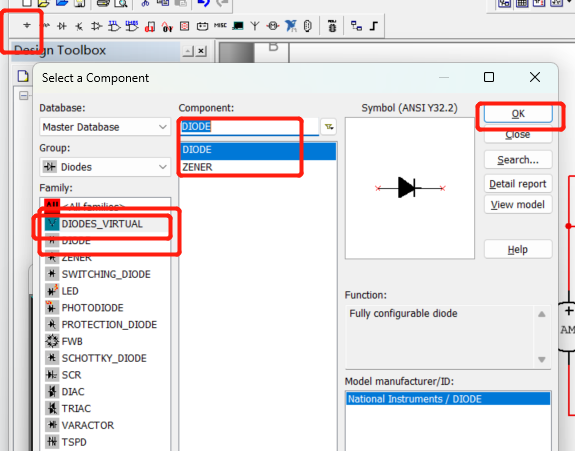

二极管用虚拟二极管

步骤如下：



---

1.观测输入、输出波形，估算检波效率（D1接法不同，分别观测）

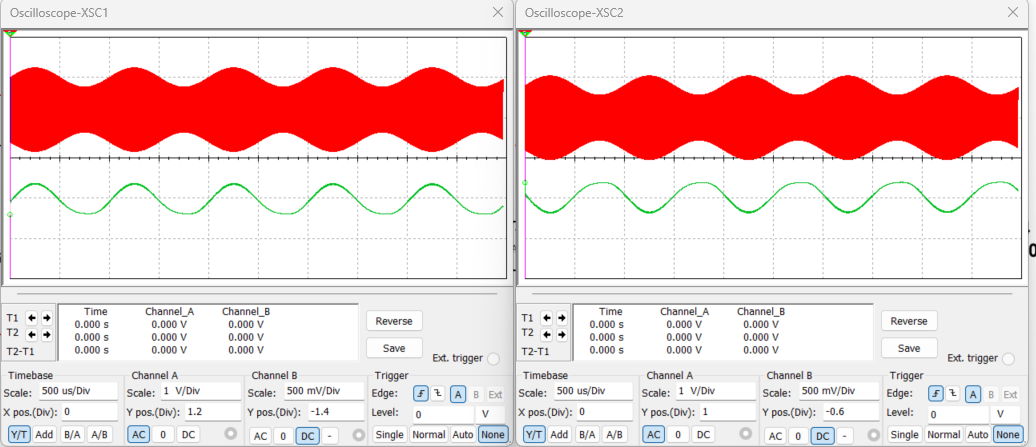

对图1、图2单击仿真按钮，从示波器中观察到的两个输入输出波形如下：

图1波形                                  图2波形

估算检波效率    kd = Vom / (ma*Vcm)

输出信号振幅 = 369.707 / 2 = 184.8535mV = 0.1848535V

ma = 0.3, Vcm = 0.8V, Kd = 0.1848535 / (0.3*0.8) = 0.77022 = 77.022%

---

2.观察惰性失真波形(C1=100nF，其他参数保持不变)

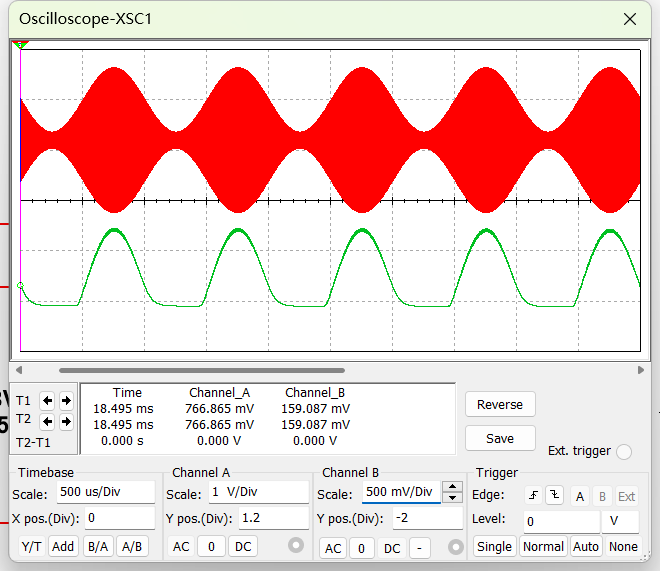

3.观测负峰切割失真(ma=0.8，其他参数保持不变)

四、实验结果分析

对上述实验内容及测试结果分别分析如下：

1、实验内容1的测试结果表明：这是一个调幅波解调电路，二极管反接仍然可以实现解调功能，解调出来的是下包络。检波效率Kd = 77.022%

2、实验内容2的测试结果表明：该电路解调时候出现了惰性失真（对角线切割失真），惰性失真的原因： 电容C1增大，放电时间常数增大，放电速率变慢了。放电速率跟不上包络变化的速度，就出现惰性失真！

3、实验内容3的测试结果表明：该电路的解调波发生了负峰切割失真（底边切割失真），失真原因：我们将电源V1中的ma由0.3变成0.8，导致交直流负载不相等，交流负载电阻 / 直流负载电阻>=ma才不失真，不满足条件，所以发生负峰切割失真。

克服措施：

1. 1.在检波器与低放之间插入高输入阻抗的射极跟随器。
2. 2.分电阻 分电容：将直流电阻R分为R1，R2两部分，即R = R1 + R2，且R1≈(0.1~0.2)R,同时将电容也一分为二。

   ---
