参考上一篇文章，新建一个新的工程

Altium Designer培训 | 1 - 软件安装&新建工程篇

---

原理图界面屏幕放大&缩小&移动

原理图库绘制过程中，需要经常放大&缩小&移动屏幕
放大缩小尺寸屏幕：

• 鼠标滚轮按住不放，上下移动鼠标
• 按住Ctrl键，滑动鼠标滚轮
• 全键键盘的PgUp放大屏幕 PgDn缩小屏幕

整体移动：按住鼠标右键，上下左右移动鼠标

---

元件库介绍及电阻容模型的创建

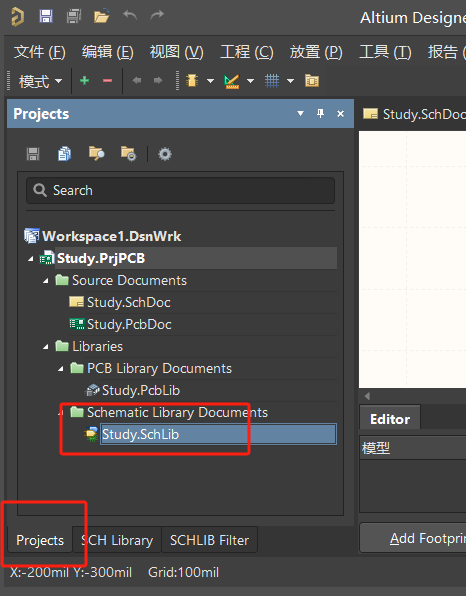

打开原理图库（元件库）

【SCH Library】面板

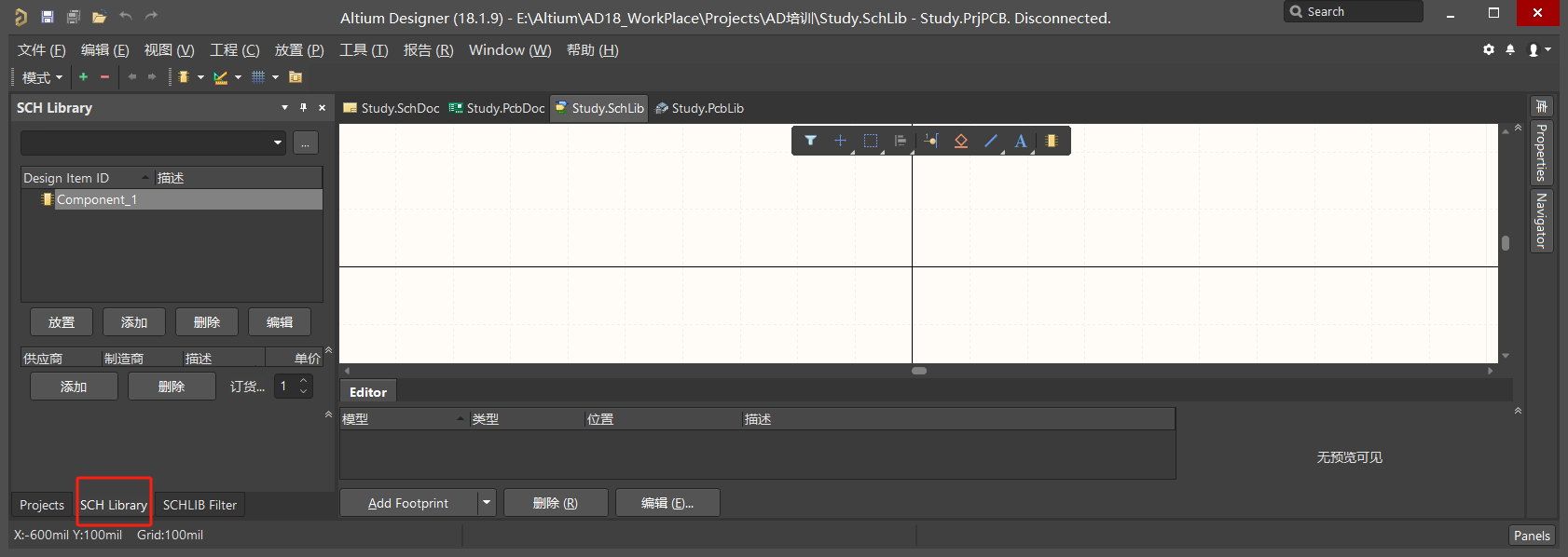

【SCH Library】面板用于对原理图库的编辑进行管理，如下图：

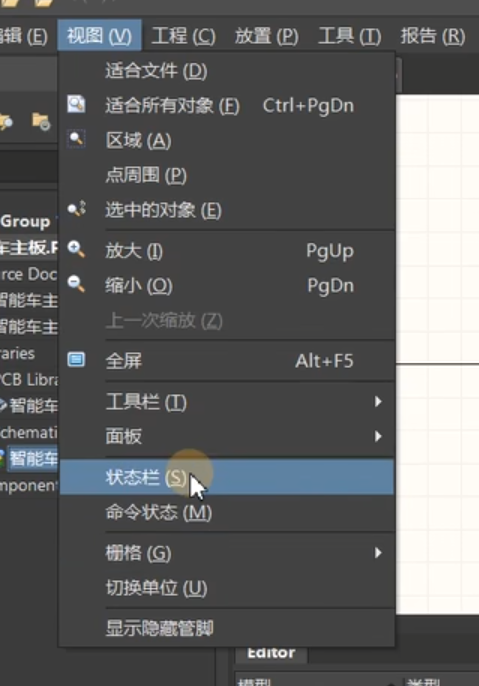

如果没有【SCH Library】面板，【视图】-【状态栏】 显示右下角的Panels

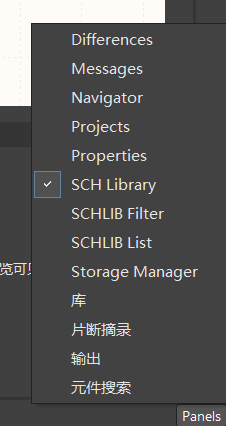

单击Panels，选择【SCH Library】面板

这样就显示出来了

元件符号

元件符号是元件在原理图上的表现形式，主要由元件边框、管脚（包括管脚序号和管脚名称）、元件名称及元件说明组成，通过放置的管脚来建立电气连接关系，元件符号中的管脚序号是和电子元件实物的管脚一一对应的。在创建元件的时候，图形不一定和实物完全一样，但是对于管脚序号和名称，一定要严格按照原件规格书中的说明一一对应好。

例：

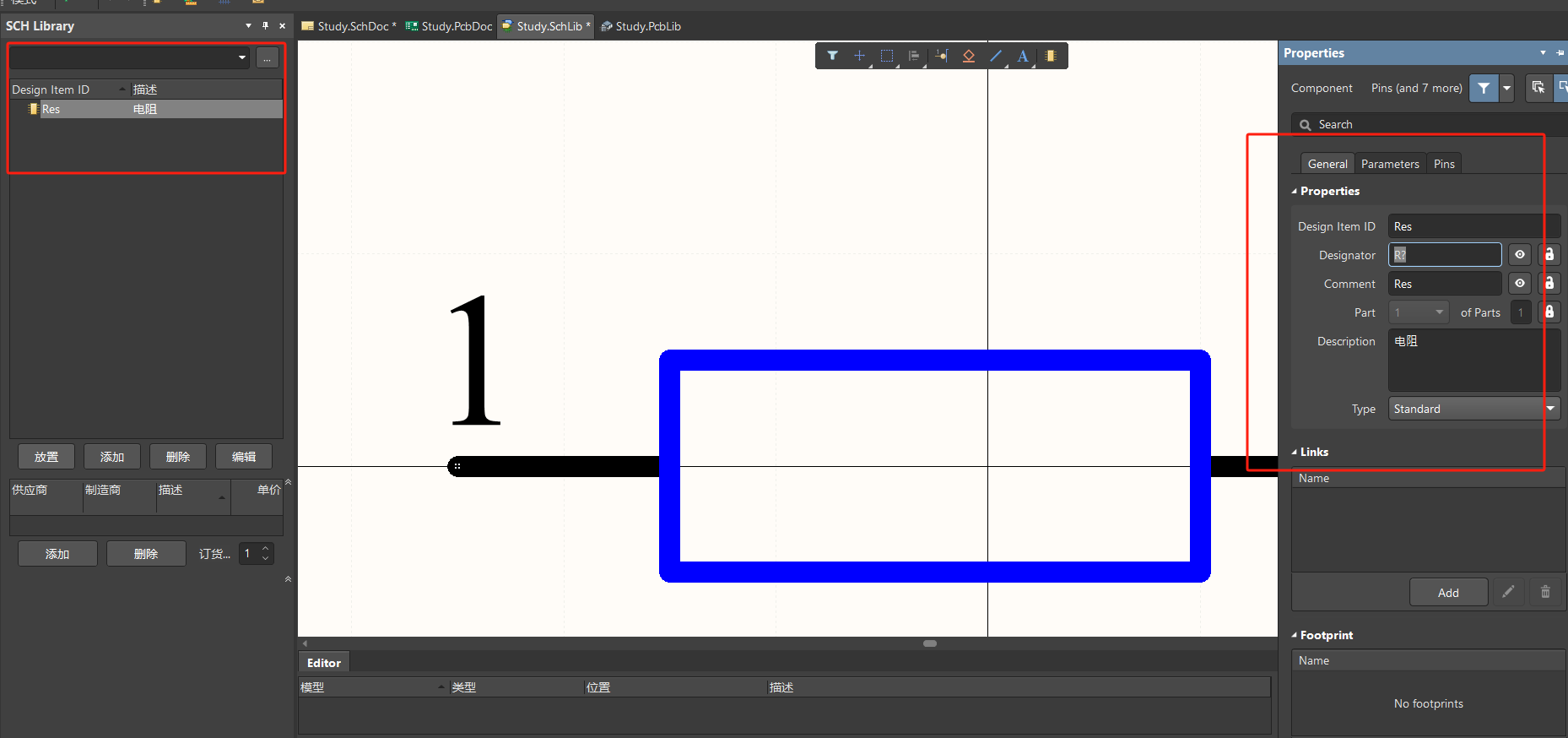

绘制一只电阻的模型

添加元件  双击进入属性框，修改属性

操作：

【放置】-【管脚】在放置的过程中按Tab键，会跳转到管脚的属性 (放置管脚快捷键【P】【P】)

注意管脚两端，带点的那一端（放大细看），是有电气连接属性的，要放在外面！

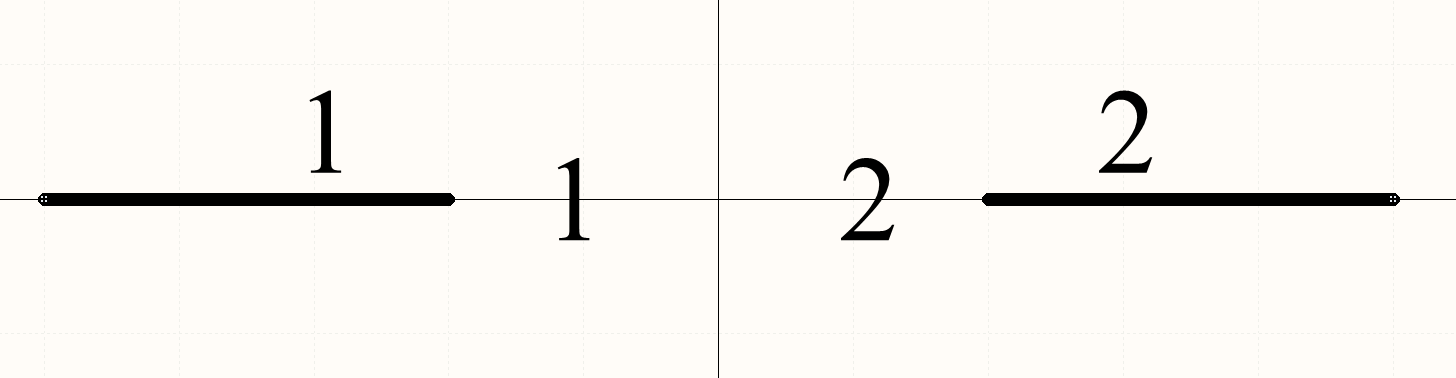

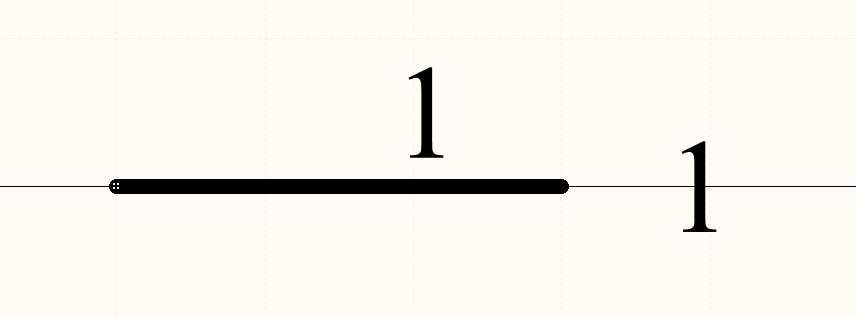

按住Shift 同时用鼠标拖动引脚1，这样就可以快速复制引脚，复制出来第二个引脚

按空格Space，可以实现引脚的90°旋转

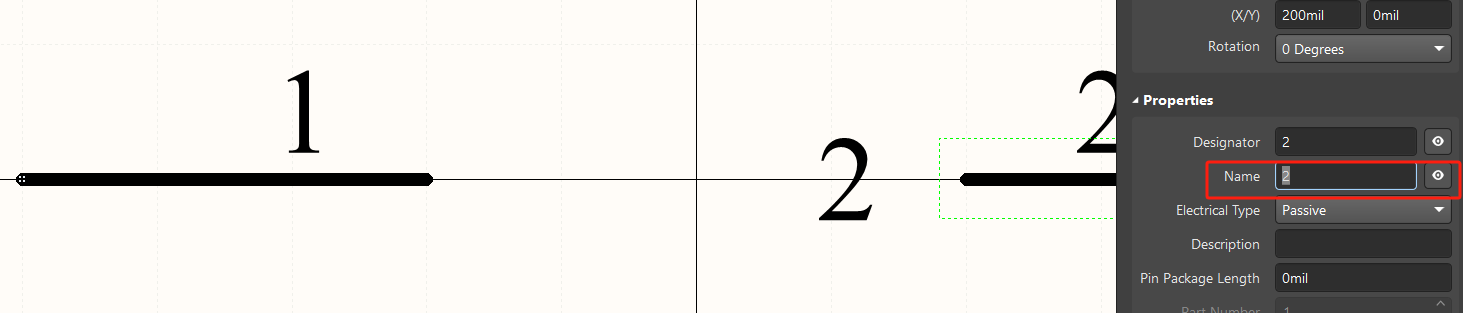

双击引脚，隐藏Name

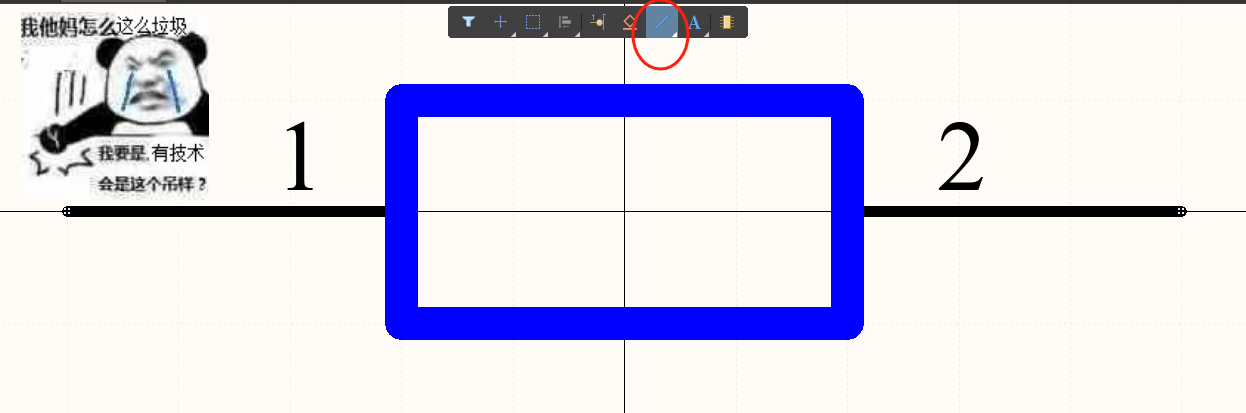

放置线   绘制出电阻模型

设置栅格大小

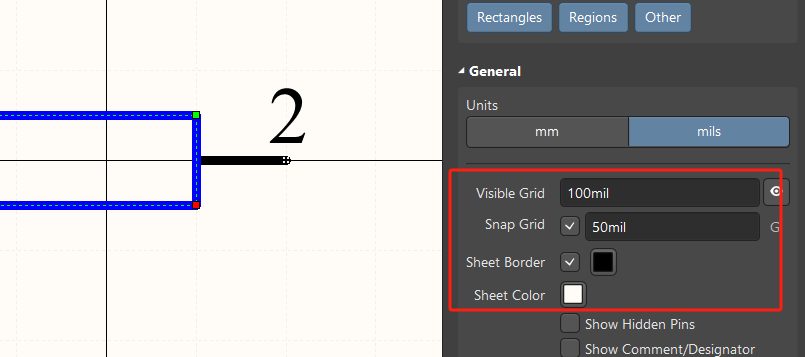

• 绘制的电阻有点大，在英文状态下，依次按下【V】【G】【S】
          跳转到设置栅格大小，切换成50mil
• 或者英文状态下按【O】- 【D文档选项】



自行调整大小，引脚长，形状大~

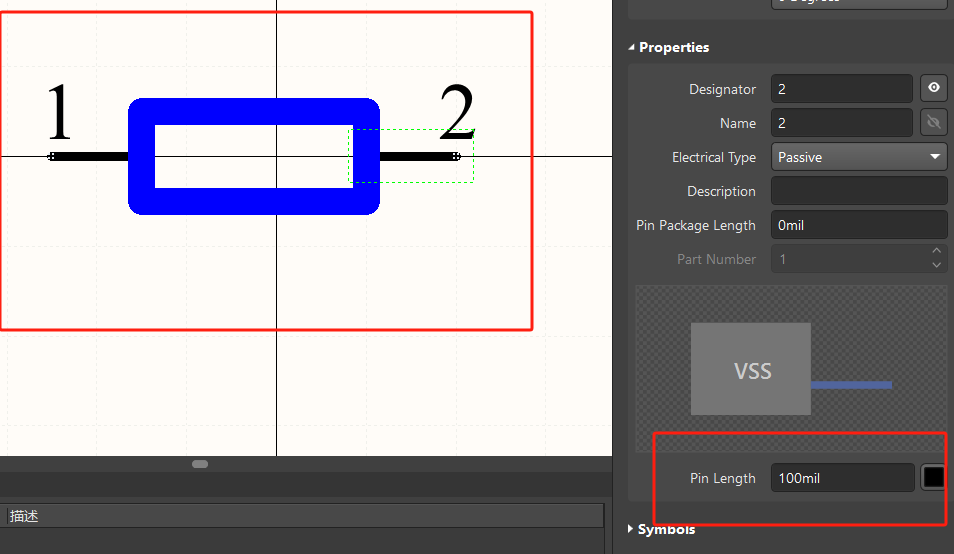

双击引脚，设置引脚长度100mil

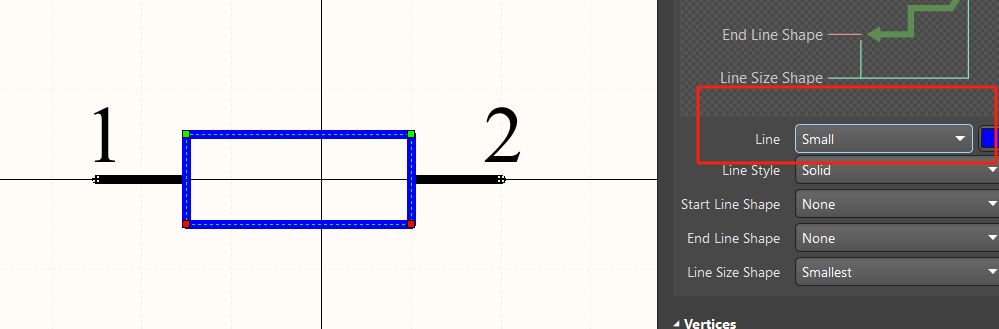

这样线条粗还不好看，双击蓝色线条，修改粗细，还可以修改颜色，默认使用蓝色即可

绘制完成后，修改名称，位号...

电阻的Designator填写英文下的R?  注意，一定是英文下的 R?

绘制完成，及时保存，Ctrl+S，一定要及时保存，绘制过程中也要及时保存，血的教训...

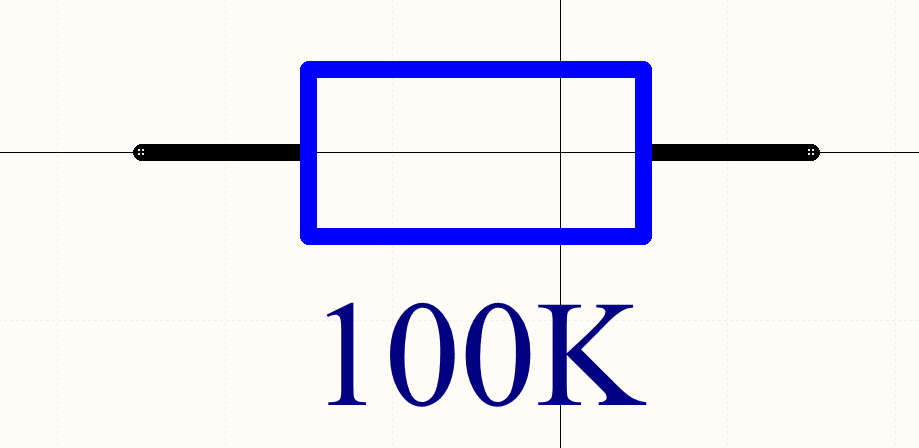

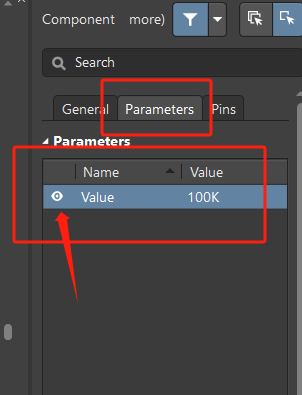

 最后给电阻添加阻值

AD中怎么给元器件添加属性，例如Value值？-凡亿课堂 (fanyedu.com)

属性 - Parameters

绘制完电阻模型，还需要加封装，这里先不添加了，后面画完封装再回来添加！

绘制完电阻模型，还需要加封装，这里先不添加了，后面画完封装再回来添加！

绘制完电阻模型，还需要加封装，这里先不添加了，后面画完封装再回来添加！

---

绘制一只电容的模型

步骤与绘制一只电阻的模型相同

电容的Designator填写英文下的U?

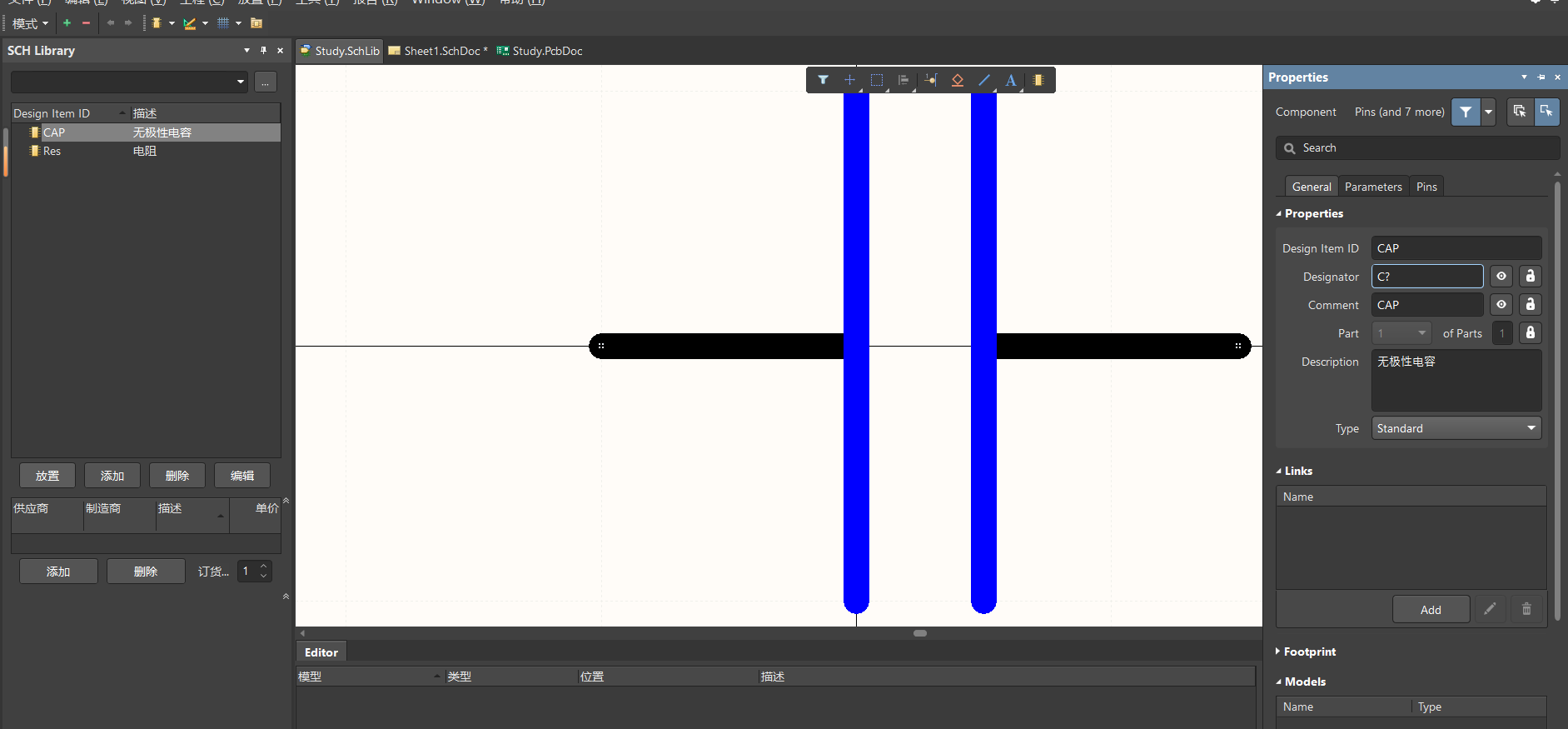

无极性电容效果图：

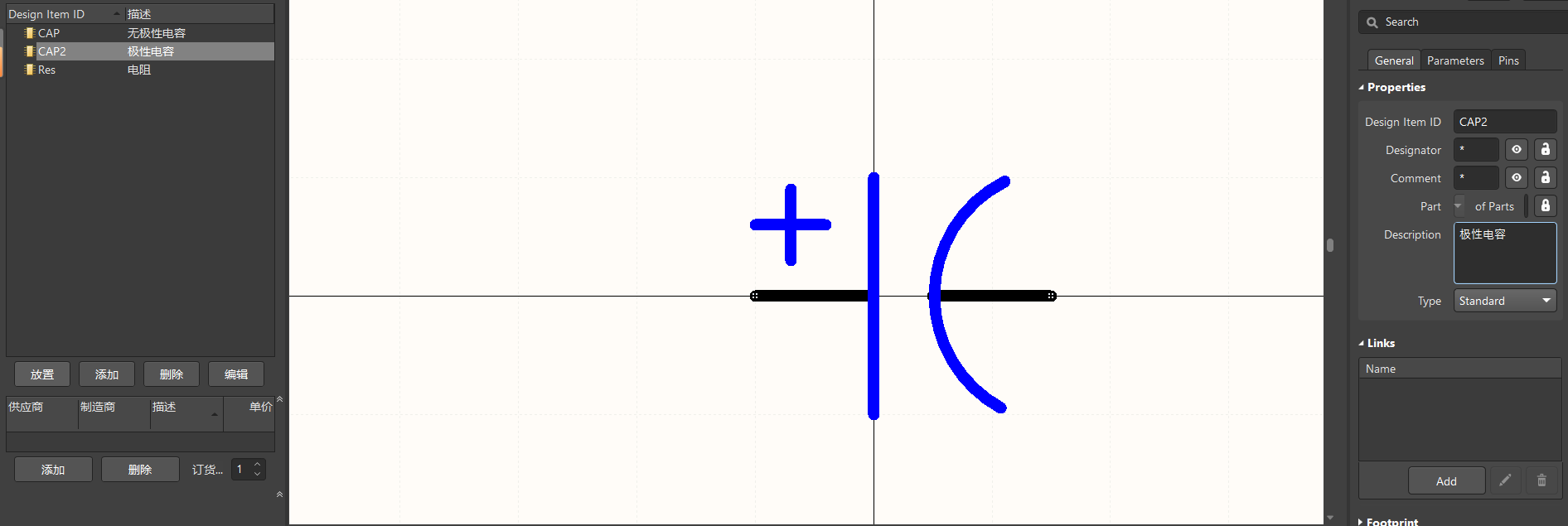

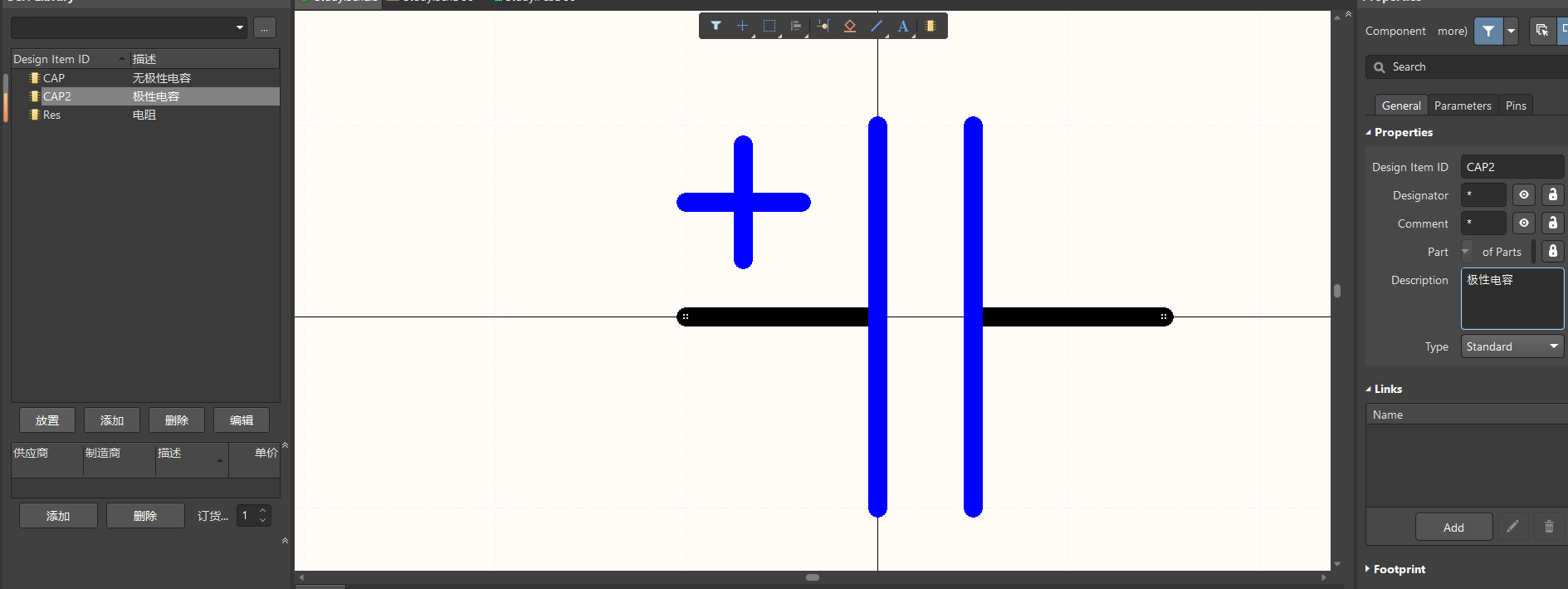

电解电容（有极性）效果图：

或者

画的不好看...尽量用上面那个

---

IC类元件模型的创建

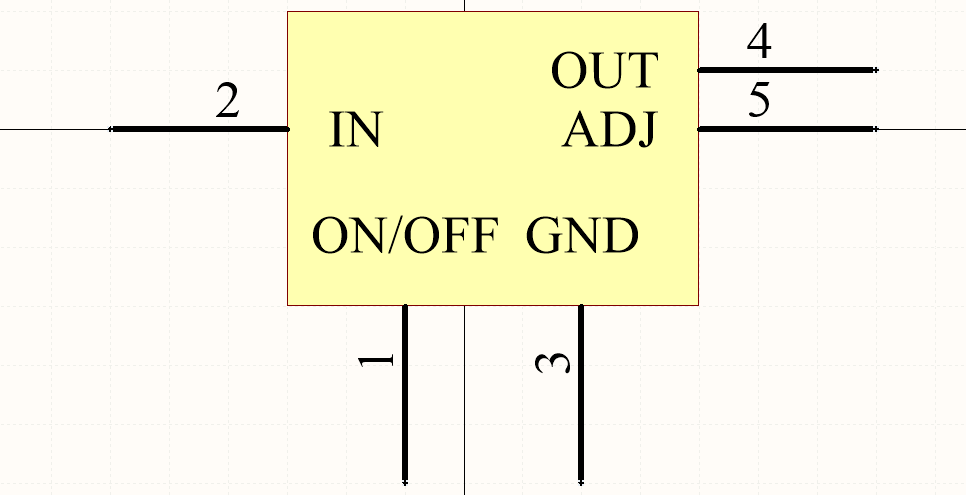

创建一个MIC29302

操作：

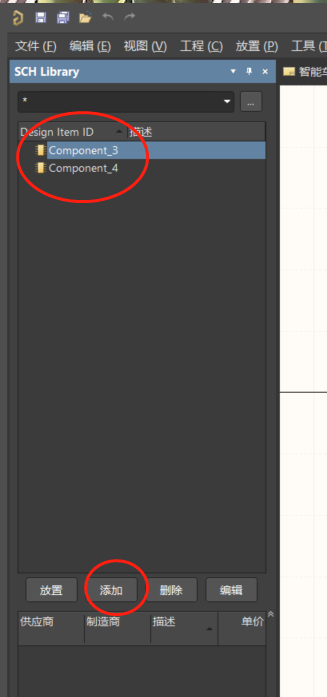

左栏  添加 输入名称 确定

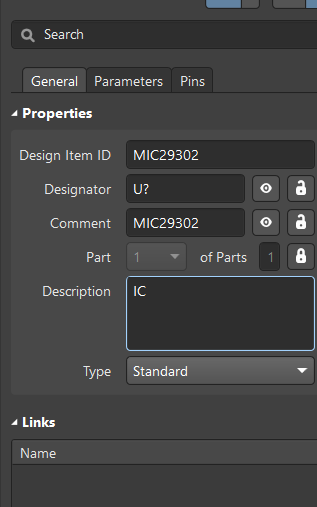

双击修改属性

IC的位号一般为U?                描述里面写IC

放置线

右键可以修改放置的内容，修改成矩形    在空白处双击，这样就绘制了一个默认的矩形

添加管脚   快捷键 P + P，双击管脚进入属性界面修改名称

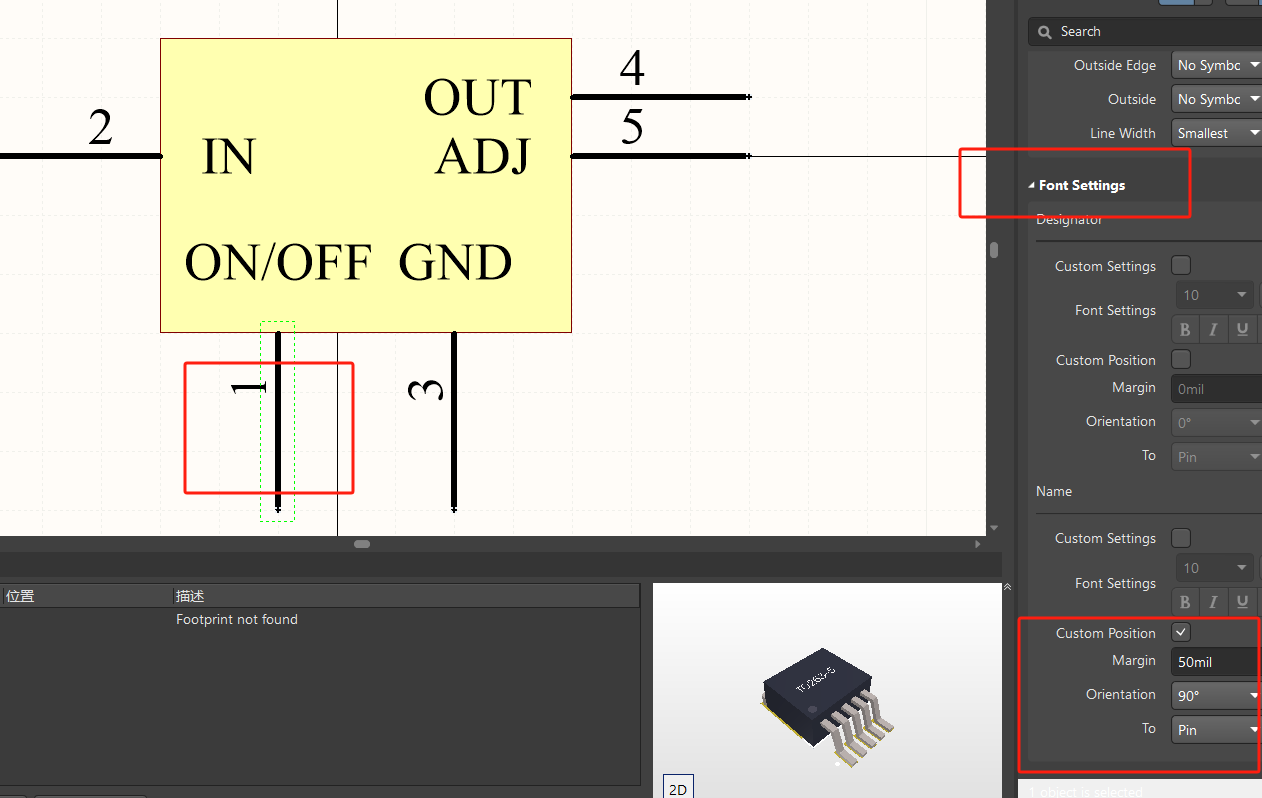

修改引脚名称的方向和间距

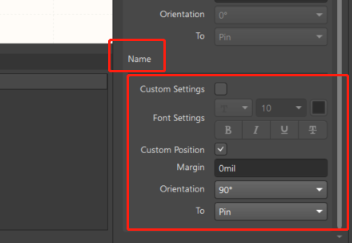

修改成90° 这样就旋转了，   0mil是修改名称与引脚的距离

上划杠

 \         在字母的后面加上\反斜杠，这样引脚名称就会出现上划杠了

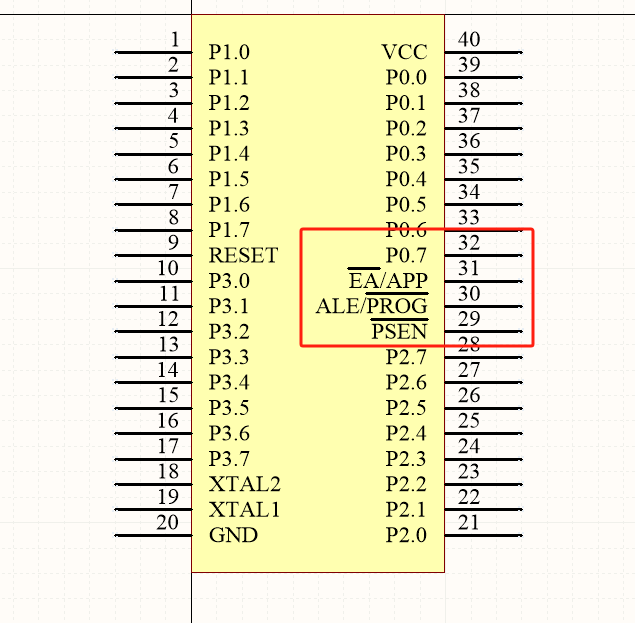

例如：51单片机，PSEN非 引脚代表低电平有效

提高部分：管脚对齐

先放置多个管脚，位置任意，选中这几个管脚，英文状态下按A，显示对齐方式，这样可以自定义对齐，比如，【左对齐】-【垂直分布】

水平分布 - 垂直分布  这两个都是中心对齐分布的

效果如下：

快速对齐：A+L 选中多个引脚快速左对齐

字母不好记住，我们可以自定义快捷键，通过数字键盘的123456789实现快速对齐

提高部分：快捷键设置

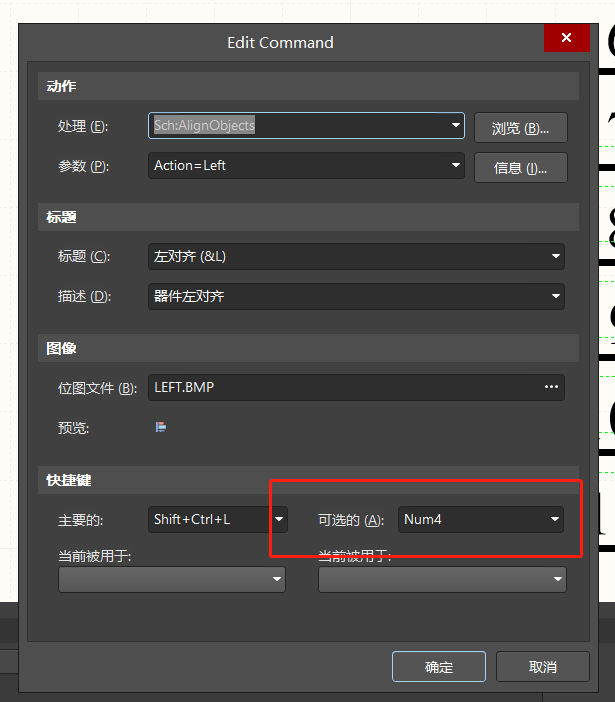

自定义快捷键：选中多个管脚 - 键盘A - 按住Ctrl键同时鼠标单击左对齐，进入设置界面 --- 可选的，按小键盘的4 - 确定

设置完一定要及时保存！   设置完一定要及时保存！   设置完一定要及时保存！

设置完没有及时保存，卡了就GG了，需要重新设置一遍，非常麻烦！

对齐快捷键参考

• 左对齐4
• 右对齐6
• 顶部对齐8
• 底部对齐2
• 水平分布1
• 垂直分布3

根据个人习惯自定义即可

---

排针类元件模型的创建

学习视频：

【Altium Designer 20 19（入门到精通全38集）四层板智能车PCB设计视频教程AD19 AD20 凡亿】 第7课 排针类元件模型的创建.mp4_哔哩哔哩_bilibili

排针类元件的创建，主要学习阵列式粘贴

方法1：复制库

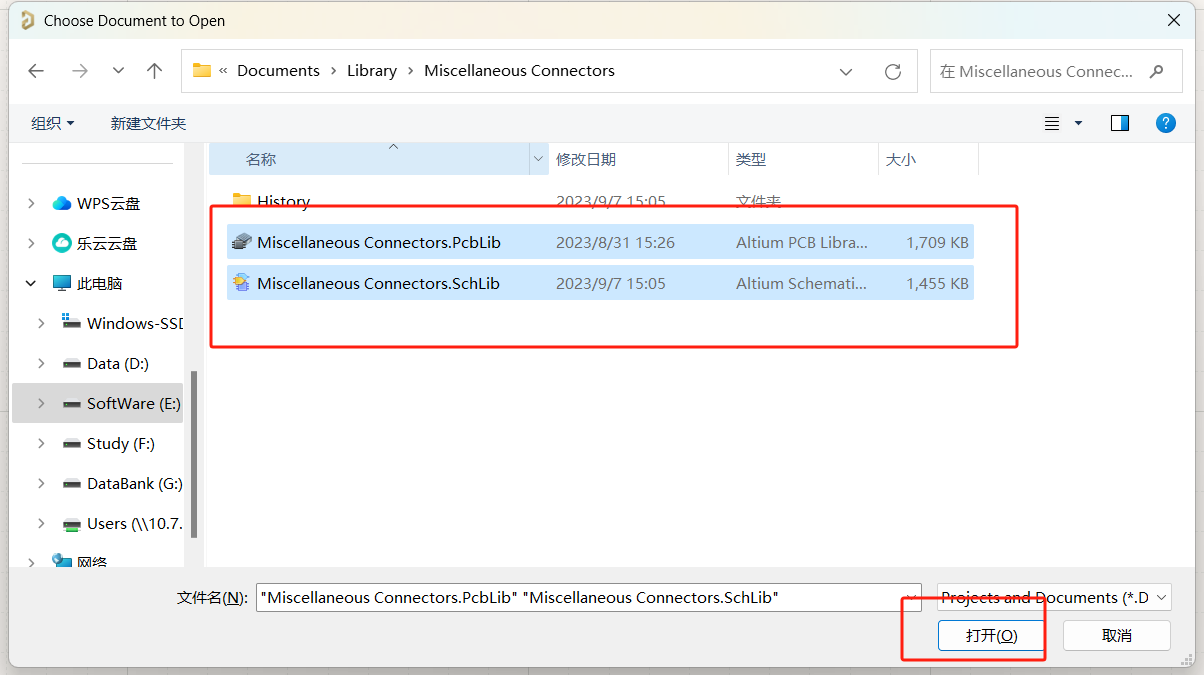

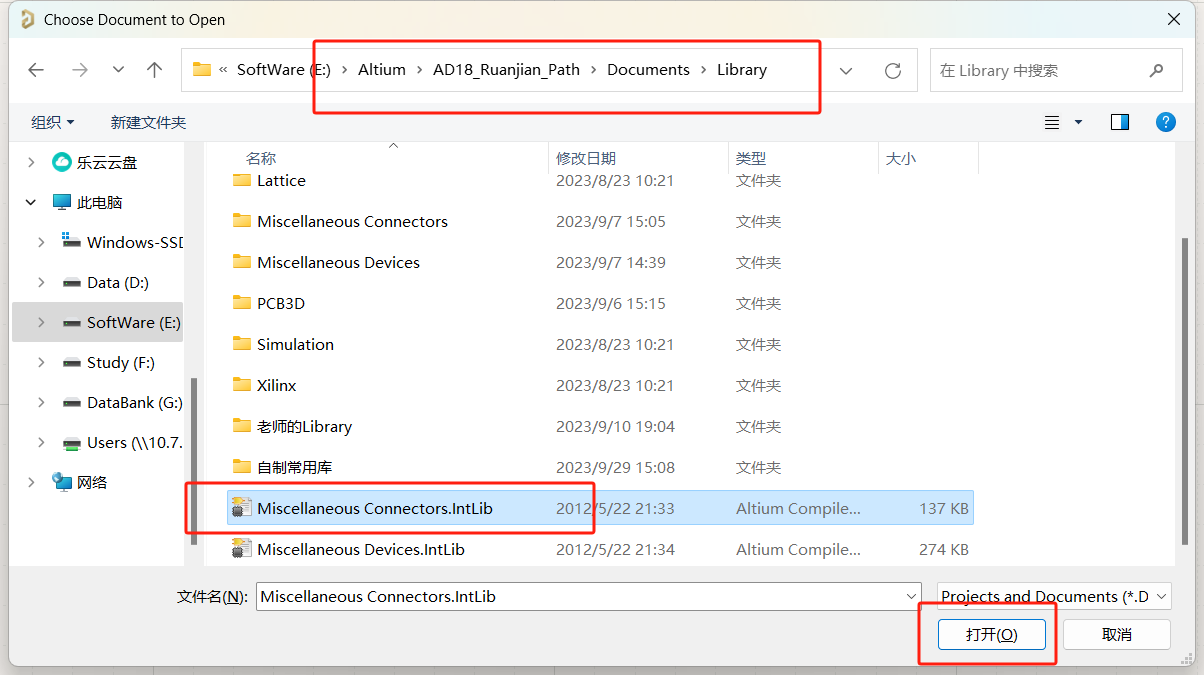

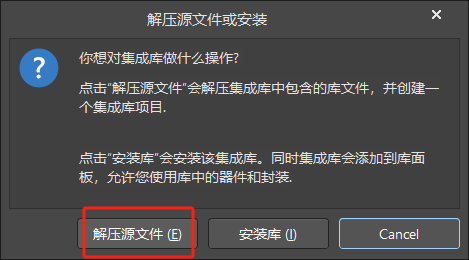

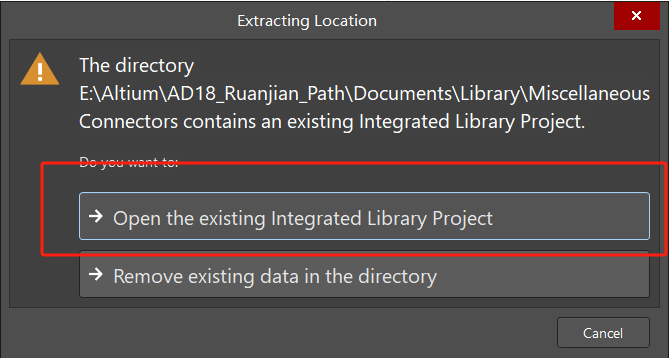

解压之后，重新打开 Miscellaneous Connectors 这个文件夹

里面有两个库，可以都打开看看

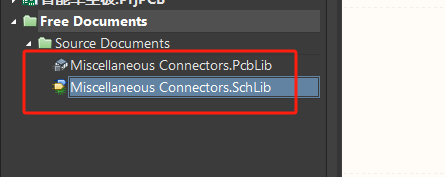

左侧Projects出现了两个新的文件

后缀为PcbLib - PCB库

后缀为SchLib - 原理图库

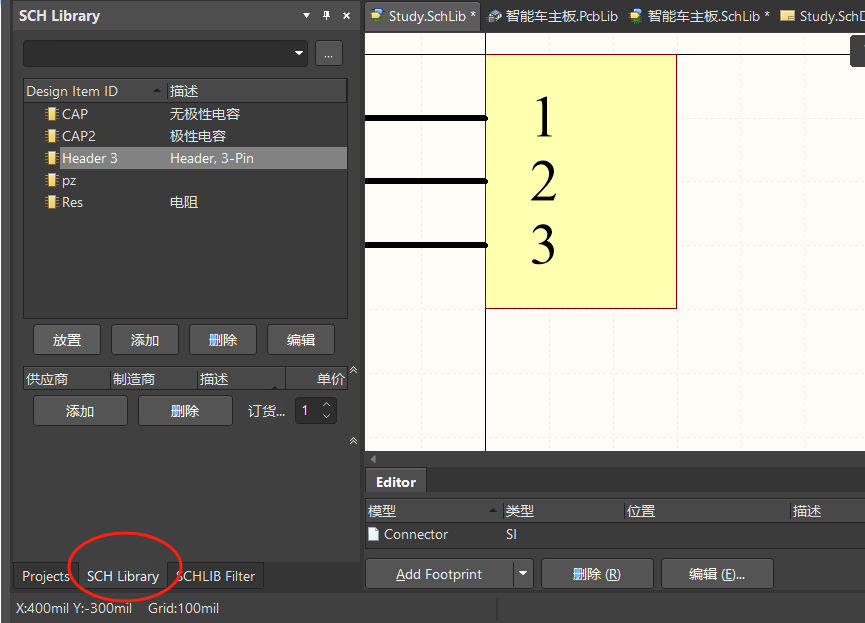

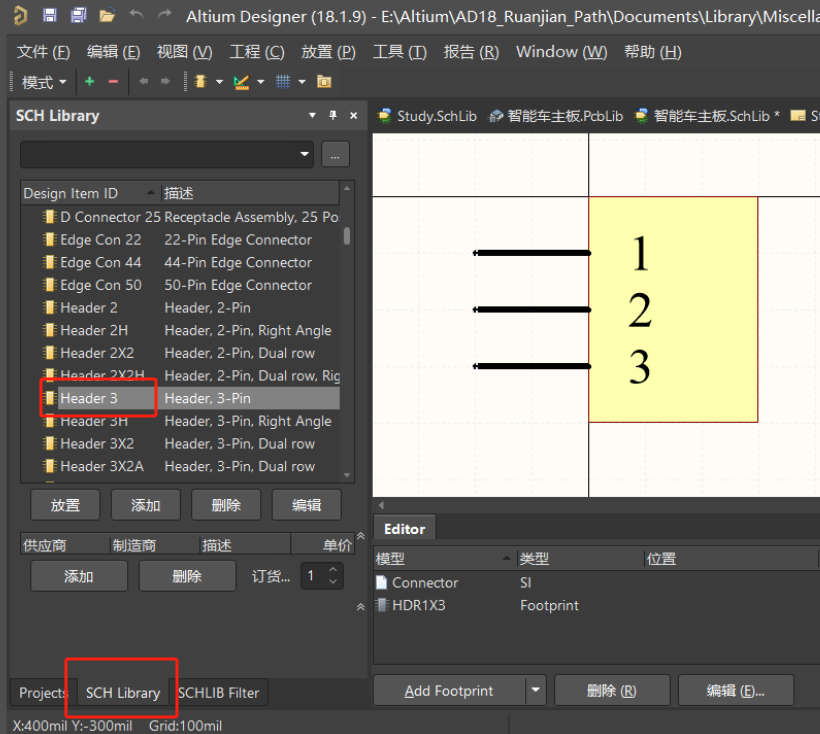

打开Header3复制，粘贴到自己的原理图库中

方法2：阵列式粘贴

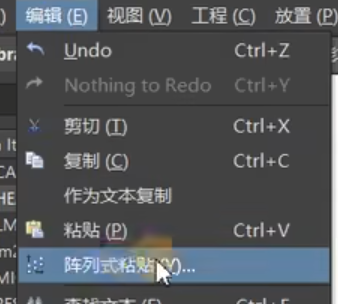

先复制一个管脚 - 阵列式粘贴

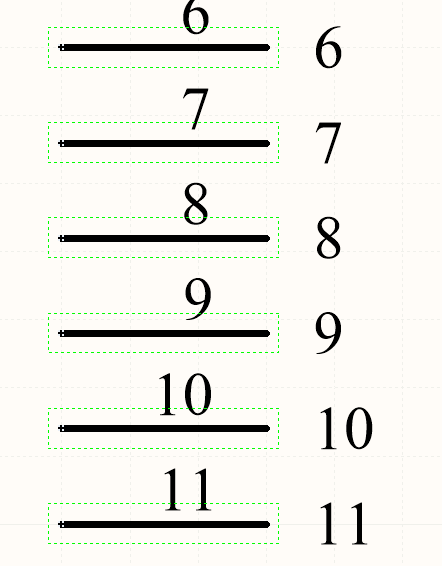

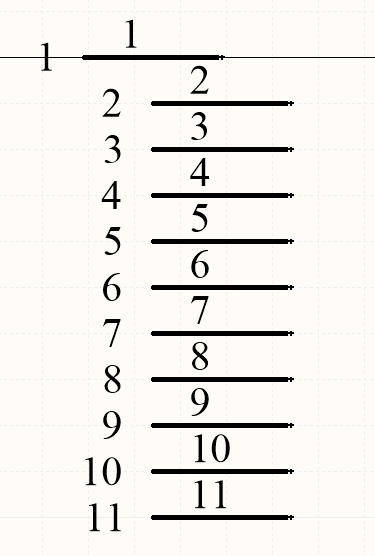

效果：

生成10个引脚，主增量1，次增量1，垂直间距 -100mil，生成的引脚向下排列

这样就不用一个一个放置引脚了，非常方便

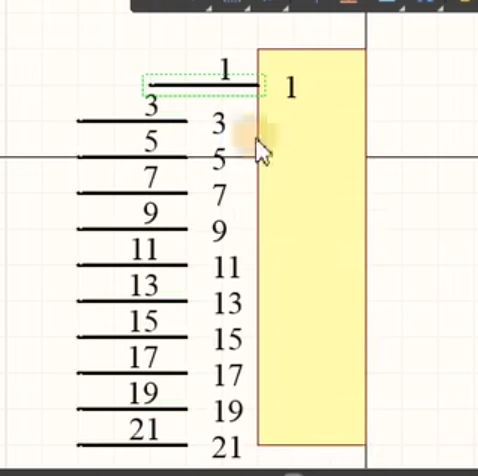

主增量2

次增量2

效果如下：

这个操作适合引脚比较多的单片机原理图库的制作，且是两边对称的

---

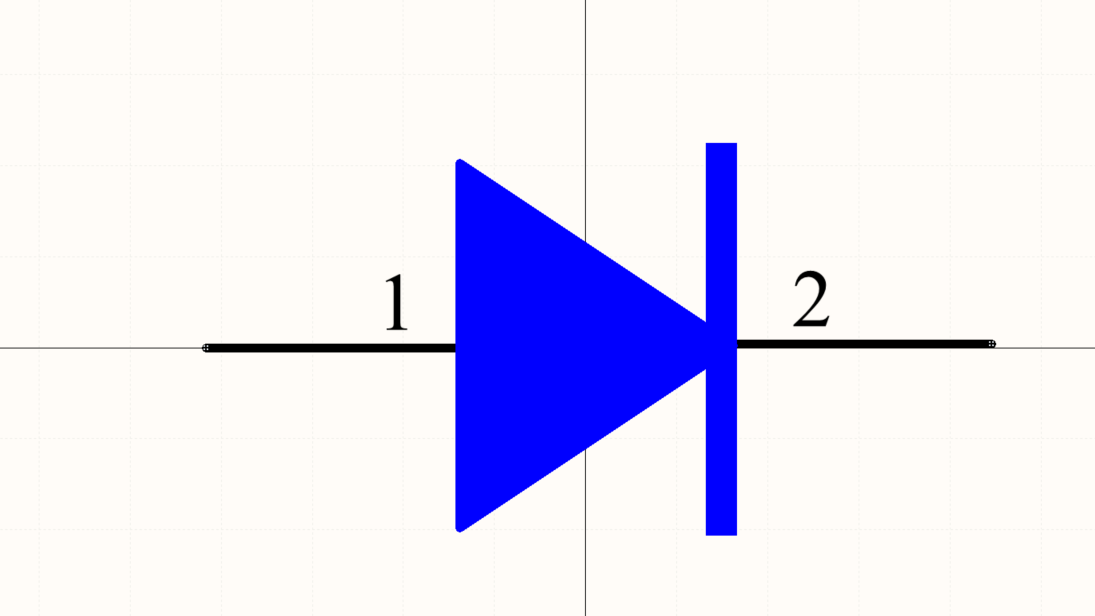

二极管元件模型

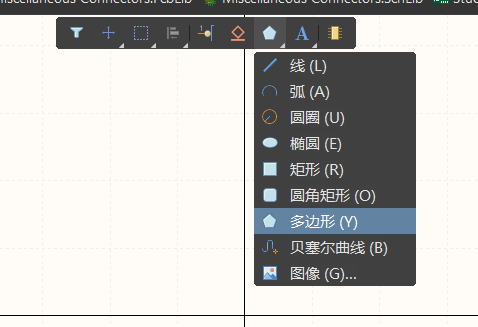

快捷键 VGS 快速设置栅格大小， 用多边形绘制三角形和矩形

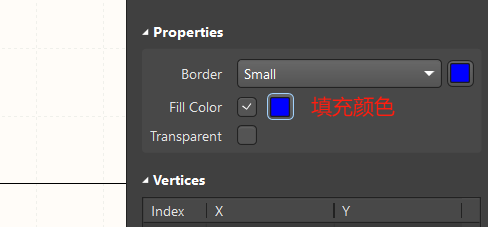

绘制三角形时候，先不用调整栅格大小，绘制完成，改变填充颜色

绘制矩形时，修改栅格大小，2mil，绘制完成，填充改成蓝色

最后添加好引脚即可

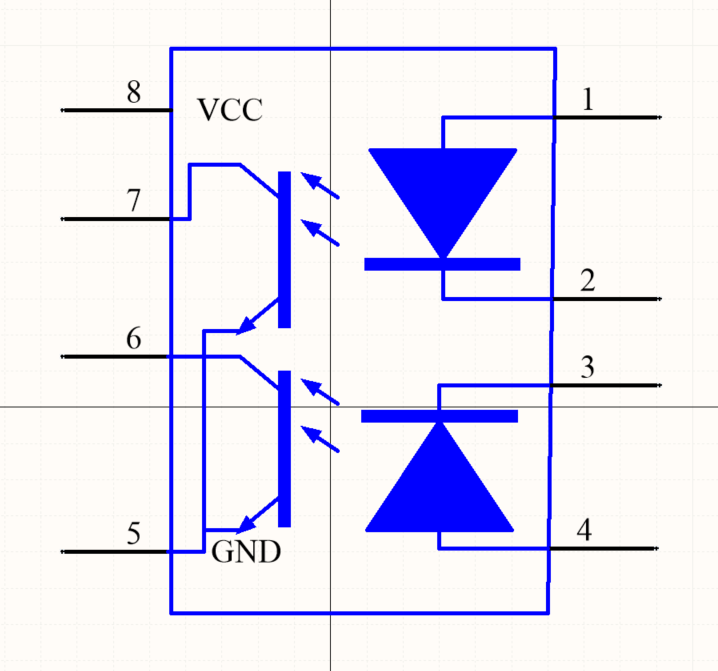

光耦

现有元件模型的调用

如果有原理图，可以在已有原理图，点击【设计】-【生成原理图库】

可以复制生成的原理图库里的元件，粘贴到之前自己画的库里面

如果有重复的元件，   名称有后缀 _1   _2

一次可以粘贴一个，也可以粘贴多个
