8086汇编程序：8255A并行口实验 - 拨码开关控制LED状态

实验目的：

• 掌握流行的软硬件仿真软件Proteus的使用方法，从实践、应用的角度学习8086最小系统的工作。
• 熟悉Proteus调用外部编译器，熟悉Proteus的程序编写环境。
• 掌握8255A和8086CPU接口方法，掌握8255A的工作方式和编程原理。

实验内容

利用8086最小系统和8255A接口芯片设计系统电路并编程实现：端口A作为输入端口，接有拨码开关；端口B作为输出端口，接有8个LED；不断检测拨码开关是否闭合，控制响应的LED灯的亮灭。

实验步骤

• 利用 Proteus+emu8086 平台软件，实现软硬件系统的联调。启动 Proteus 软件，完成硬件电路图的连接，确定8255A 端口地址。
• 启动emu8086 软件，编写.asm 源程序，编译生成.exe可执行文件。
• 在Proteus中双击8086CPU，加载.exe可执行文件。
• 单步执行程序，查看每一条指令的运行结果。

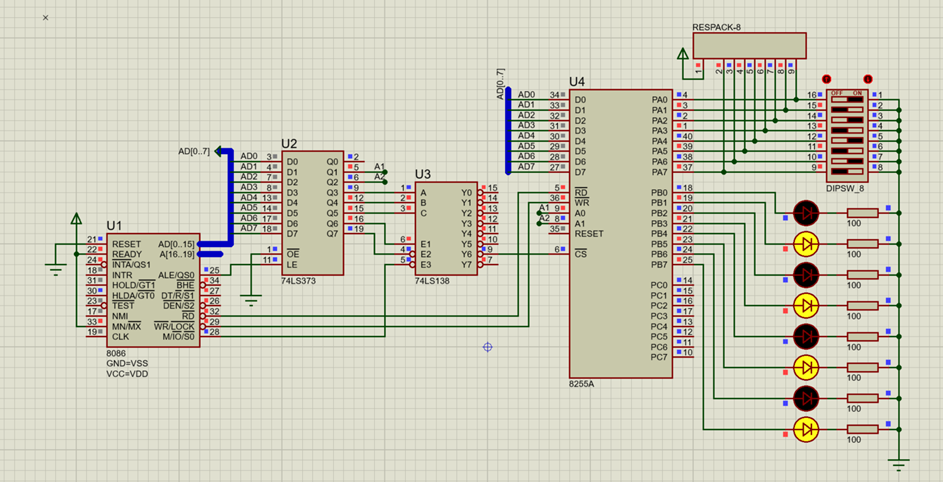

proteus原理图

程序代码

CODE SEGMENT
START:
    MOV AL,10010000B
    ; A口方式0，A口检测拨码开关输入，B口LED输出，C口默认
    OUT 76H,AL
    ;0111 0110 写控制字
T:
	IN AL,70H
	;A口按键输入，送给AL
	OUT 72H,AL
	;B口LED输出AL的内容
	MOV CX,100  ;循环100次
DELAY:LOOP DELAY
	JMP T

	MOV AH,4CH
	INT 21H
CODE ENDS
    END START

实现的功能：8255A的PA口是输入功能，读取拨码开关的状态，读取高低电平（0还是1），PB口是输出功能，接的是LED，并且接了限流电阻，代码里逻辑很清晰，读取PA口数据，将PA口数据输出到PB口，这样就实现了拨码开关控制LED状态

这一段是延时程序，CX=100 ，LOOP语句是CX减1，直到减到0为止，跳出循环，执行下一次程序，从T：开始继续扫描拨码开关的状态，将这个状态输出送给LED

T:
	IN AL,70H
	;A口按键输入，送给AL
	OUT 72H,AL
	;B口LED输出AL的内容
	MOV CX,100  ;循环100次
DELAY:LOOP DELAY
	JMP T
