C51 Proteus仿真实验20：数码管显示拨码开关编码

说明

拨动开关在数码管上显示开关对应的值，拨动多个会显示累加值，0-255

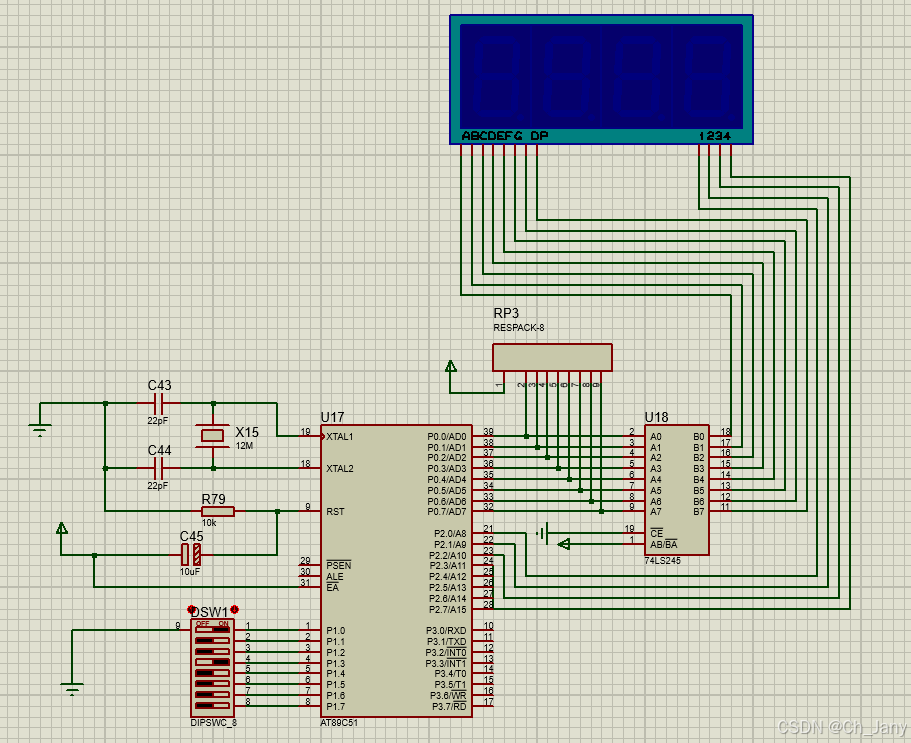

Proteus仿真

注意：
U18（74LS245）的18-11引脚依次连接数码管的A-DP
P2.0-2.3依次连接数码管的1-4
拨码开关（DIPSWC_8）1-8依次连接P1.0-P1.7

使用到的元器件：
单片机：AT89C51
电容：CAP
极性电容：CAP-ELEC
电阻：RES、RESPACK-8
晶振：CRYSTAL
拨码开关：DIPSWC_8
数码管：7SEG-MPX4-CC-BLUE(共阴极，高电平点亮)
总线收发器：74LS245

C51代码

#include<reg51.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
//0-9段码
uchar code DSY_CODE[]=
{
 	0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f
};
uchar DSY_Buffer[3]={0,0,0};

//延时
void DelayMs(uint ms)
{
	uchar i;
	while(ms--)
	{
		for(i=0;i<120;i++);
	}
}

void main()
{
	uchar i,Pos,Num;
	P0 = 0xff;//默认高电平
	P2 = 0xff;//默认高电平
	while(1)
	{
		Pos = 0xfe;//位码初始值
		Num = P1;//获取P1端口值
		DSY_Buffer[0] = Num/100;//百
		DSY_Buffer[1] = Num/10%10;//十
		DSY_Buffer[2] = Num%10;//个
		for(i=0;i<3;i++)
		{
			Pos = _crol_(Pos,1);//循环左移
			P2 = Pos;//位码
			P0 = DSY_CODE[DSY_Buffer[i]];//段码
			DelayMs(10);
		}
	}
}
