计算机网络Part2

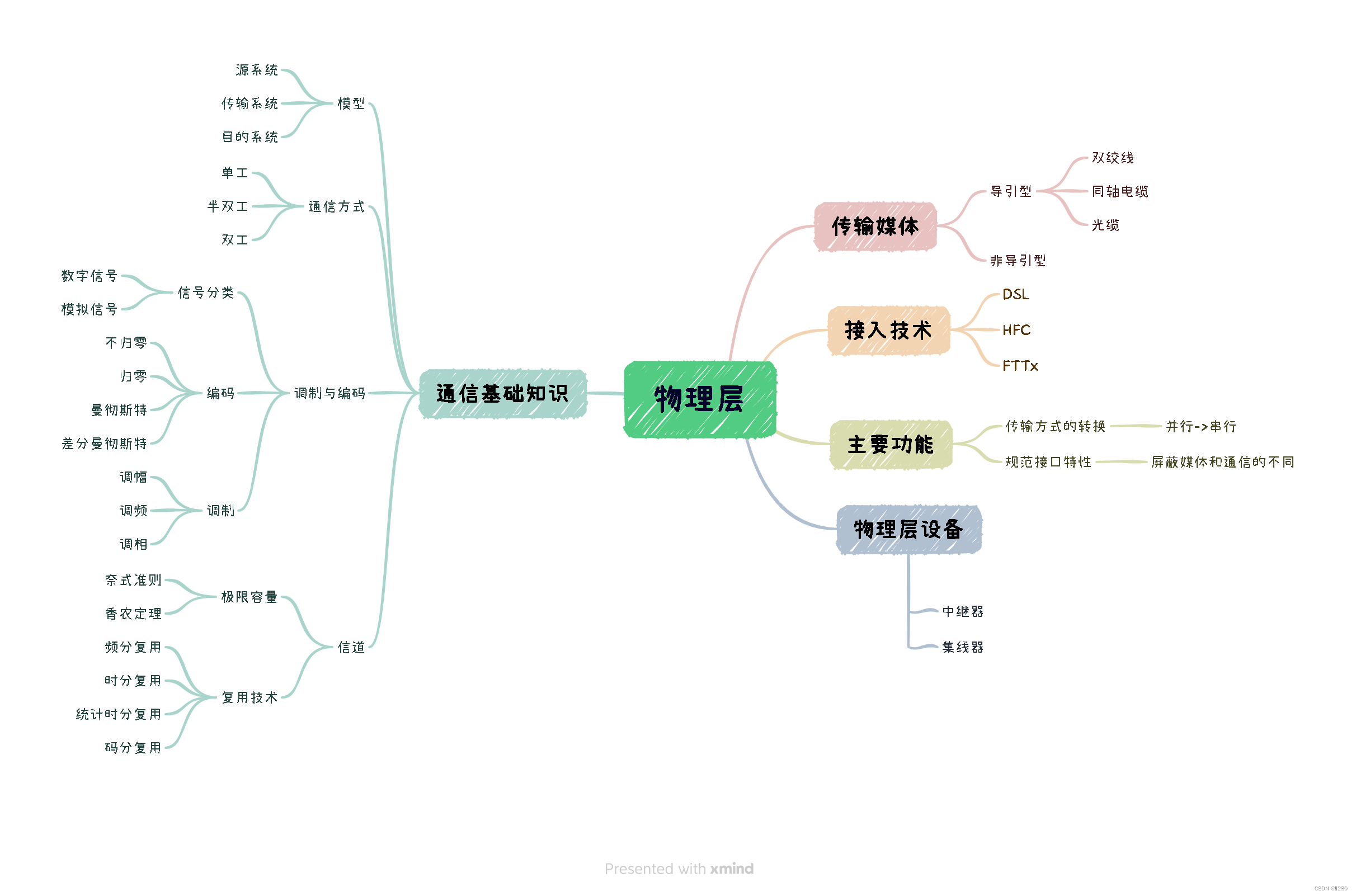

思维导图：

数据通信基础知识：

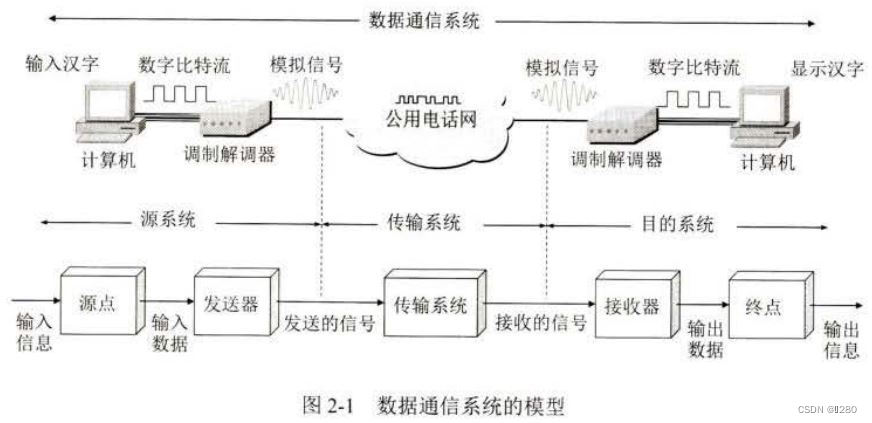

数据通信基础模型：

在学习物理层之前，我们需要有数据通信基础的知识才能更方便学习。

通信的目的：传送消息

数据：运送消息的实体（用特定方式表示的信息，有意义的符号序列）

源系统包括源点和发送器，目的系统包括终点和接收器，源点就是发数据的设备，终点就是接收数据的设备，发送器和接受器就是负责信号从计算机能识别的和在线路上传输的转换。

 根据信号可以分成两类：

• （1）模拟信号：连续型信号
• （2）数字信号：离散型信号

利用不同的波形表示0 1这些离散值，这些波形就叫做码元。

码元的单位：波特Baud（码元/s)

 编码与调制：

从信源发来的信号我们称为基带信号，像计算机输出的代表图像文件的数据信号都属于基带信号，它往往有很多低频率的信号量，但我们传输用的信道并不能直接传输这种信号，所以需要对他进行转换，使之能被信道传输。这种转换可以分为两类，一类是编码，把原先是数字信号的基带信号变成另一种数字信号，另一类是带通调制，把原先的数字信号变成频率范围较高且能通过信道的信号即变成模拟信号。基带信号适用于距离近的情况，不易衰减，带通信号适用于远距离传输，就算受到干扰，因为频率较慢仍能还原信号。

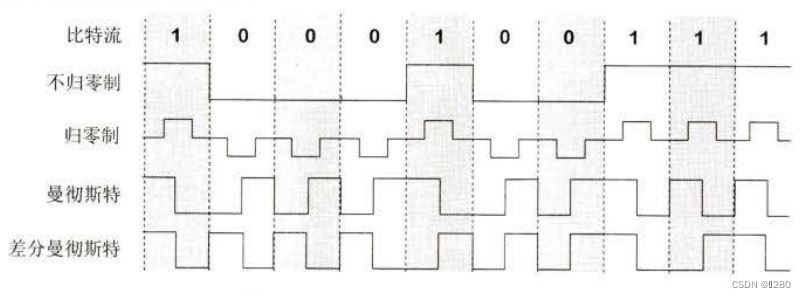

常用编码方式：

• （1）不归零制：高1低0
• （2）归零制：高1低0会回到中间
• （3）曼彻斯特编码：高变低1低变高0
• （4）差分曼彻斯特编码：边界跳动1不跳动0
•   上述方式均可以01颠倒，看个人喜欢。需要注意的是曼彻斯特编码比不归零制频率高，是它频率的两倍，也就是一个周期内曼彻斯特编码有两种信号，而不归零制只有一种。不归零没用同步能力，当他发了一长串相同的信号比如00000000.....，那我们不知道它到底是多少个0，不知道它的频率周期是多少，曼彻斯特则有

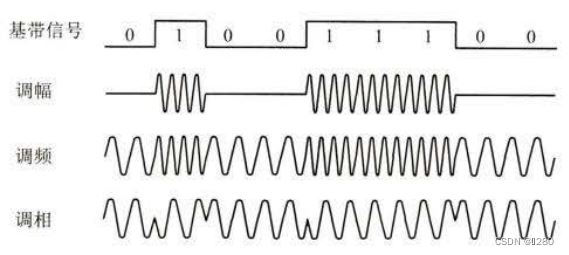

常用带通调制方法：

• （1）调幅（AM）
• （2）调频（FM）
• （3）调相（PM）
• 为了达到更高效率，通常希望用一种信号去表示更多的离散数字，比如a代表1，b代表0我们希望a和b能够更多表示数字，让码元更简单却能承载更多的数值，比如a代表110，b代表100，c代表011等等，这就有了正交振幅调制结合上面的几种方法得到的码元有AM的种数*FM的种数*调相的种数。

 信道：传输数据的媒体

通信方式：

单工通信：只能一边发一边收

半双工通信(双向交替通信)：两边都可以发收，但是只存在一边发一边收，不能同时发收

全双工通信(双向同时通信)：可以边发边收

信道的极限容量：

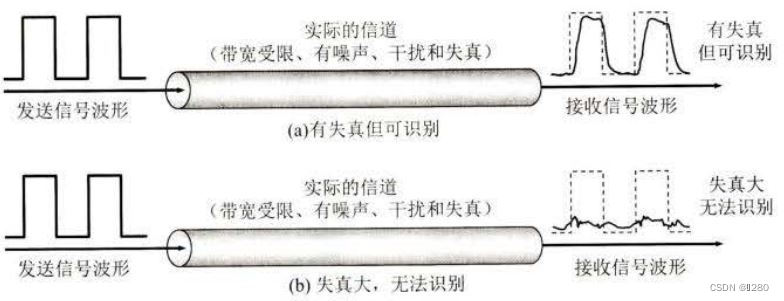

失真：数据信号受到干扰失去原有的真实性

失真的影响因素：码元传输速率越快，信号传输距离越远，噪声干扰越大或者传输媒体质量越差，信号失真就越严重。

 为了追求发送数据的效率并且保证数据不会发生失真的情况，需要去估计在怎么样的情况下确定我们能改变的因素从而使效益最大化。信道所能通过的频率范围是有限的，太低频的信号震动太慢了无法接受，太高频的信号震动太快，接收器来不及接受或识别，就会发生码间串扰（分不清前后码元的清晰界限）的情况，为了能在假定的条件下，避免码间串扰，码元的最高传输速率在奈氏准则规定。

• 奈氏准则：在带宽为W(Hz)的低通信道种，若不考虑噪声影响，码元最高传输速率是2WBaud。超过此上限，就会出现严重的码间串扰。

噪声是不可能不存在的，因此我们还要考虑噪声对信号的影响，奈氏准则的目的在于鼓励人们开发更有效的码元表示离散信号值方法，而接下来的定理就会让我们知道，在实际信道中，无论怎么厉害的编码技术，都无法突破噪声影响下的极限传输速率。在信息传递过程中，信号的强度越强那噪声影响就越小，反之也成立，引入一个信噪比的概念来表示信号的平均功率和噪声的平均功率之比，常记作S/N，单位是分贝dB，信噪比(dB)=10log(10)(S/N)，香农定理表明信道带宽或信噪比越大，极限信息传输速率C就越大。

• 香农定理：信道的极限信息传输速率C=Wlog(2)(1+S/N)

信道复用技术：

如果现在有ABC三用户要向另外DEF三个用户发数据，如果每对用户一条就需要三条信道，但如果我们ABC三用户的数据用不同的信号在同一条信道上传输，就会提升效率，这需要在发送的地方设置一个复用器来合到一个共享信道上，接收到也需要加设一个分用器，分出信号来，这个开销在复用信道很多时是很划算的。

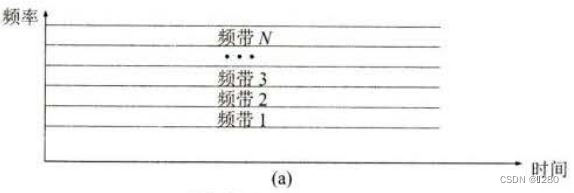

• 频分复用FDM：同一时间分为不同的频率用同一条信道传输资源，以这种方式接入称为频分多址接入FDMA。信道的总带宽是随用户数增加而变宽的，例如传统电话通信标准带宽是4kHz，，如果有1000个用户进行FDM，那总带宽就是4MHz

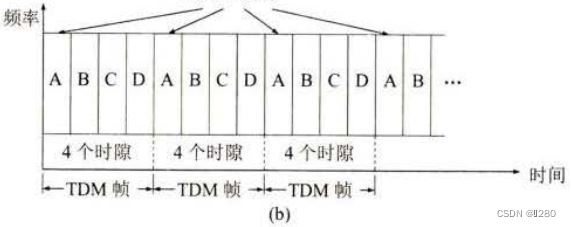

•  时分复用TDM：把时间分成相同的一小段给不同用户使用，占用的是同样的频带，这种接入方式叫做时分多址接入TDMA。每一个周期叫做TDM帧。在用户进行TDM时，由于TDM帧是固定的，增加用户只是减少了每个用户分到的时间，实际的带宽不变。

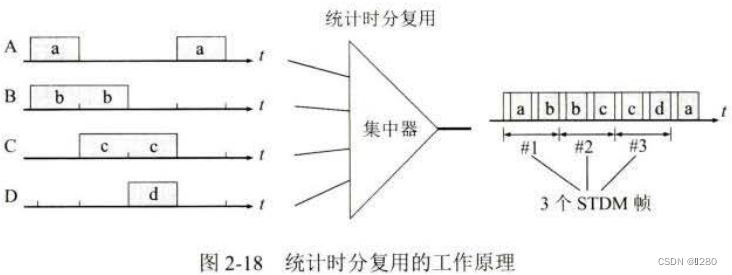

•  统计时分复用STDM：由于用户不一定是按abcd的顺序去使用的，有的用户会不需要使用信道，那么就会造成信道资源的浪费，有空闲的信道却没被使用，但对于有些用户需要频繁使用信道，它分到的时间不够，需要等待新的TDM帧，这使信道利用率并不高。于是提出了STDM，在多用户出口处加入集中器，把从用户处收到的数据加入缓存，当STDM帧满了，就发出去，这样可以动态的分配时间间隙，但是这建立在用户间歇性发送数据，如果用户一起发送数据，就会导致缓存满了，导致数据丢失，同时集中器还需要记住从哪个口进哪个口出，这就意味着需要有一些控制信息，下图中的白色间隙就包含了 地址信息。当然集中器可以进行更多的拓展，便于我们开发更高级的功能，比如路由选择、数据压缩、前向纠错等，但也会产生相应的开销。

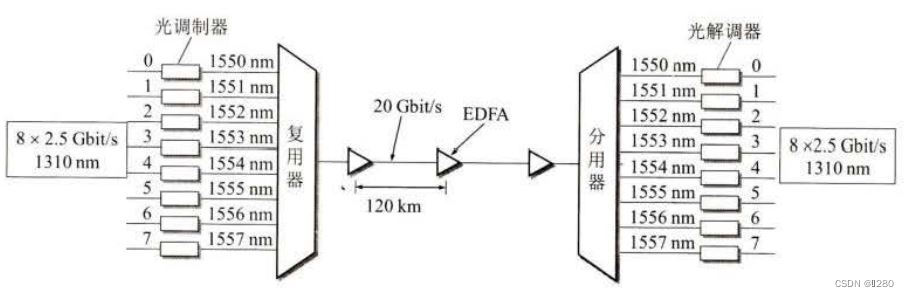

•  波分复用：实际就是光的频分复用，把数据信号变成不同频率的光进行传输，一根光纤(传输媒体会说)复用几十或更多的光信号便是密集波分复用DWDM，需要分波器和合波器，同理FDM，由于光信号会衰减，于是需要在中途加入光信号放大器掺铒光纤放大器EDFA(可以直接对光信号放大而不需要变电信号再变光信号)。
•  码分复用：当码分复用信道被多用户共享时，称为码分多址接入CDMA；码分复用的原理是把发送一个比特的时间分成n段，这n段就叫做码片，每个用户被分配一个序列，用+1代表1，用-1代表0，当要发生数据比特1时发送自己的码片序列，发送0就是发送码片序列的反码，这个序列满足这样的条件：自己与自己的内积(向量积)为1，自己与自己反码的内积为-1，自己和其他码片的序列为0；当要接受S站发送的序列时，就用S站去和收到的所有信号的杂合做内积，别的站的信号就会因为相乘得到0而被排除，只剩下S站的信号。

物理层：

基础功能：

由于计算机设备种类多，传输设备种类也很多，通信手段也有很多不同的方式，物理层的作用就是屏蔽这些功能的不同，设立统一的协议(物理层的协议也称物理层规程)去确定一些传输媒体有关的特性，物理层需要规定以下特性：

1. 机械特性：指明接口接线器的形状尺寸、引脚数目和排列、固定和锁定装置等。
2. 电器特性：指明在线上出现的电压的范围。比如0—5V。
3. 功能特性：指明电压的意义，什么电压代表0或1。
4. 过程特性：指明不同功能的各种可能事件的出现顺序。

另外，由于在计算机内部的数据都是并行传输的，而在信道上是串行传输，物理层还要进行传输方式的转换。

物理层下的传输媒体：

导引型传输媒体（有线传输）：

1.双绞线（Twist）：

由两跟互相绝缘的铜导线以规则方式绞合在形成，绞合可以减小导线间的电磁干扰。双绞线越粗传输距离越远但价格也越昂贵，长距离需要放大器(对模拟信号)或中继器(对数字信号)对信号放大。为了提高抗干扰能力以及传输速率，可以增设屏蔽层和增加绞合度，校核度越高抗干扰能力越强。因而出现了很多种类的双绞线。

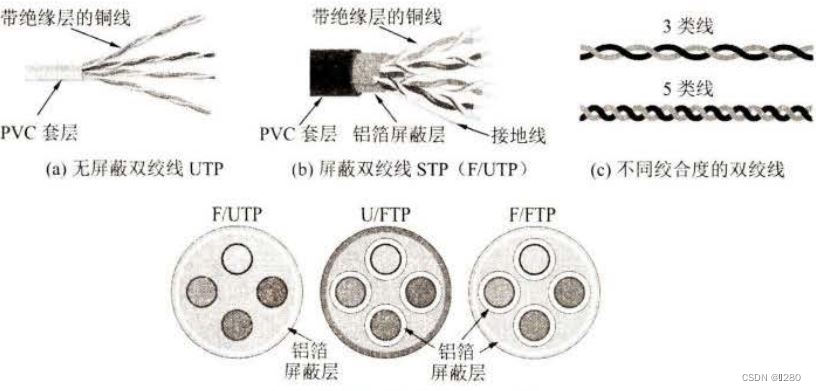

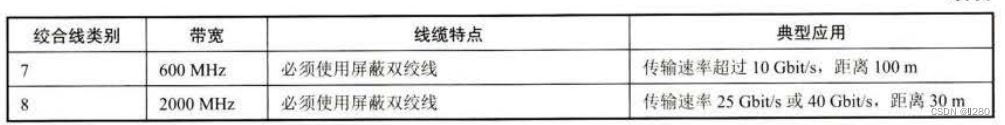

x/xTP，/左边的x表示由许多双绞线构成的电缆外面的屏蔽层，/后边的x表示双绞线上的屏蔽层；UTP表示无屏蔽双绞线，STP表示屏蔽双绞线，F/UTP表示带有铝箔屏蔽层，S/UTP表示带有金属编织屏蔽层，SF/UTP表示在铝箔屏蔽层外加金属屏蔽层，FTP或U/FTP表示给双绞线加铝箔屏蔽层，同理F/FTP，S/FTP，上述双绞线中，U/FTP比F/UTP更好，并且绞合度高传输数据率就越高，下图5类线比3类线高。

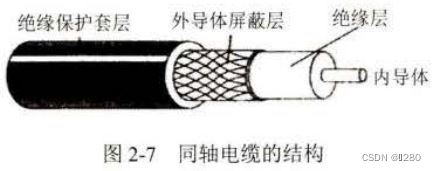

 2.同轴电缆：

由内导体铜制芯线（1或多股双绞线）、绝缘层、网状编织的外屏蔽层以及绝缘保护套层组成。其带宽决定于电缆质量，目前较好的带宽接近1GHz。

3.光缆：

光纤通信：利用光导纤维发光脉冲，有光1无光0，光频率非常高，带宽很大。

光纤是光纤通信的传输媒体。它由非常透明的石英玻璃拉成细丝，由纤芯和包层构成，纤芯很细，仅有8-10微米。如果一根光纤里有多条不同角度的光进行传输，就称为多模光纤，否则就是单模光纤，多模光纤由于有反射所以随距离增加信号会衰减，只适合近距离，而单模可以保持向前传播适合中远距离，光的每个波段都具有25000-30000GHz。而光纤很小，由许多光纤构成一根光缆。这使得其通信容量非常大，光纤还有(1)损耗小，中继距离长(2)抗雷电电磁干扰强(3)保密性，无串音(4)体积小，重量轻。

4.架空明线：容易受天气干扰，已被逐渐淘汰。

非导引型传输媒体（无线传输）：

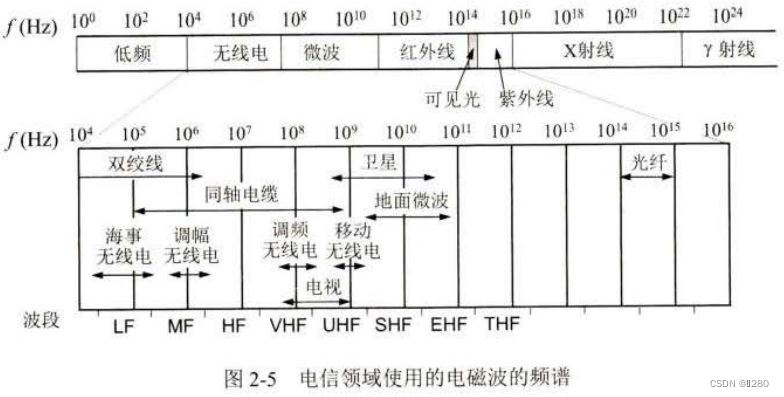

导引型一定要依靠固体介质，这对于我们来说无论是铺设还是使用都是非常不便利的，于是有了非导引型，满足人们在移动中使用网络的需求。下图是人们利用电磁波通信的频谱：

可见，人们已经利用了许多频段的波段通信了，给出各频率的名字：LF低频、MF中频(300kHz-3MHz)、HF高频、VHF甚高频(30MHz-300MHz)、UHF特高频、SHF超高频(3GHz-30GHz)、TFH极高频(30GHz-300GHz)。

长波？（频率与波长成反比）：LF之下还有VLF、ULF、SLF、ELF但不用于通信。

微波通信(300MHz-300GHz)：占据了通信的重要地位，由于微波直线传播，但地球是曲面且不可以经过电离层反射传播(短波也就是高频的波可以反射)，所以额外需要架设天线塔。微波信号还容易产生多径效应而造成失真(基站信号受到障碍物反射到手机，多种信号叠加会产生失真)。

短波通信（高频信号）：电离层不稳定会产生衰落现象，并且也会产生多径效应。

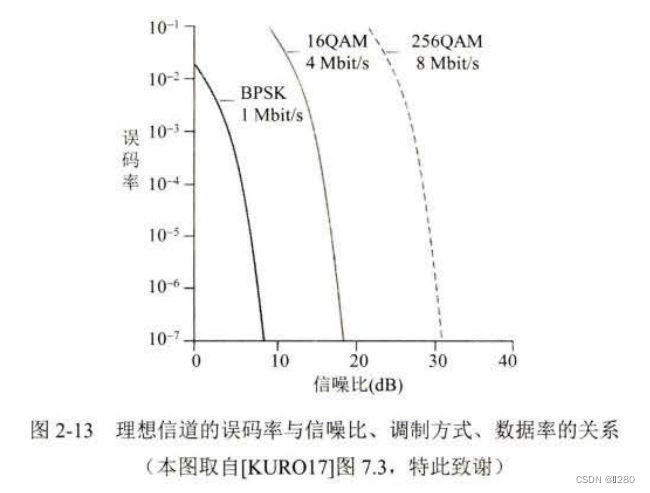

为了保证误码率不大于容许范围需要遵从几个原则：

• 给定调制方式和数据率，信噪比越大，误码率越低。
• 给定信噪比，调制越复杂误码率越高。
• 移动用户随时改变状态，会引起信噪比和误码率发生变化，需要移动设备自适应环境。

微波接力： 远距离通信，信号会出现衰减，需要中继站来放大信号，这种方式就是接力。它有以下特点：

• 频率高，带宽宽，信道容量大。
• 受工业和天电干扰下传输质量比短波米波质量好，比它们抗干扰能力强，但依旧会受影响。
• 与同样的电缆相比，投资少见效快，但也需要耗费人力维护。
• 保密性差。

卫星通信：和地面微波接力类似，但范围更广，受到的干扰更少，因为在空中，可以传输的更远，因而也会产生较长的传播时延，两个地球站之间的传播时延大概在250-300ms之间，还有一点就是发射卫星需要高成本技术成本。

宽带接入技术：

非对称数字用户线ADSL技术：

前面讲到对于ISP已经铺设好的互联网，用户想要接入ISP使用互联网需要借助某种技术，接下来就是介绍它的方法，ADSL利用的是DMT离散多音调调制技术，也就是频分复用技术，把40kHz到1.1MHz的频道分成两部分子信道，25个用于ISP向用户接发数据（上行），249个用于用户向ISP接发数据（非对称就来自这），这是因为接入网一般都是用户从ISP下资源上网多，从原始信号变到不同频率的信号需要有一个调制解调器，ADSL调制解调器分为ISP端和用户端，ISP端的是ATU-C（接入端接单元），用户端的是ATU-R，这两者都是DSLAM数字用户线接入复用器。说白了就是在ISP拉一条线出来，通过调制解调再接上用户的线到用户家，用户可以凭此上网，但由于用户的条件都不相同，有的远有的近有的易受干扰，所以需要ADSL不固定数据率，以无缝速率自适应技术SRA来实时调整数据率，新版的ADSL2+提高了调制效率，提高了速率，并且改善了线路的质量和故障定位，有重大意义。企业一般不适用ADSL，因为他们要求上下行要一致，于是需要用到对称性的DSL或者HDSL（高速数字用户线），还有一种VDSL（甚高速数字用户线）速度更快但距离短，更多的数字用户线可以用xDSL来表示。

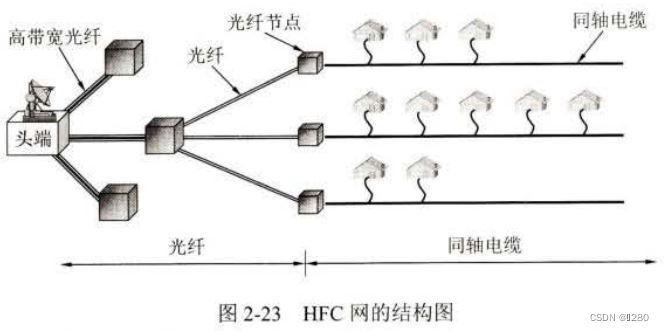

光纤同轴混合网HFC网：

利用光纤把信道拉到光纤节点，然后再在光纤节点转换为电信号用同轴电缆输送到在电缆上的每一家每一户，在用户那边为了能接受数字信号需要有机顶盒去做数据的转换，因为每户的电视节目都是不同步的，个看个的，所以需要在机顶盒里加入电缆调制解调器，去解决分别控制的问题，在信道上的用户是不知道整条电缆的最高速率的，因为还有其他的用户在使用。



FTTx技术 ：

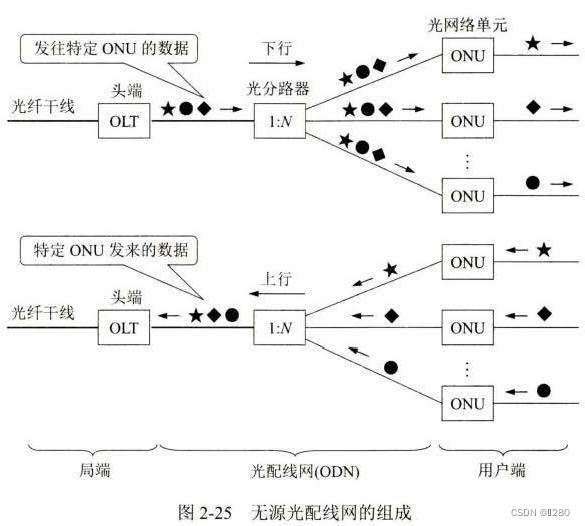

Fiber To The ...就是光纤到哪的技术，就是直接把光纤拉到要用的地方的门口，比如FTTH表示光纤到户，再转成电信号，这样传输特别快，效率高；一个用户肯定不能完成占用完全部频道，因此加设一个光配线网ODN，让众多用户共享一个信道，在终端地方有一个OLT，他负责把数据发到光分路器广播给各个用户，每个用户都有一个光网络单元ONU转换为电信号，收数据时把收到的数据用时分复用发回终端，这样构成的一个网络系统叫做无源光网络PON，也就是不用电不用人管就能运作，PON采用波分复用，这样上下行能同时运行。后面出现了更多PON，以太网无源光网络EPON还有吉比特无源光网络GPON。
