⛄一、 带模糊控制的倒立摆仿真

带模糊控制的倒立摆系统是一种利用模糊逻辑来进行控制的非线性控制系统。倒立摆系统的目的是通过控制一个小车（或其他形式的支撑点）的运动，使得一个竖立的摆杆保持在垂直向上的不稳定平衡状态。模糊控制是一种不依赖于精确数学模型的控制方法，它模仿人类的决策过程，通过模糊规则来处理不确定性和模糊性。

仿真原理和流程一般包括以下几个步骤：

1 建立数学模型：首先需要根据牛顿运动定律或拉格朗日方程建立倒立摆系统的数学模型，确定系统的状态空间表示，包括系统的状态变量、输入变量和输出变量。通常状态变量包括摆杆的角度和角速度，输入变量为小车的加速度或力，输出变量为摆杆的角度。

2 设计模糊控制器：模糊控制器的设计包括确定模糊变量的论域、定义模糊集以及建立模糊控制规则。论域是指控制器输入和输出变量的取值范围。模糊集是论域上的模糊子集，通常用三角形、梯形等形状来表示。模糊控制规则是基于经验知识的“如果-那么”规则，用以描述输入变量与输出变量之间的关系。

3 确定模糊逻辑运算：模糊逻辑运算包括模糊化、推理和反模糊化三个主要步骤。模糊化是将精确值映射为模糊值的过程，推理是根据模糊控制规则进行决策的过程，反模糊化则是将模糊输出转换为精确控制量的过程。

4 进行仿真模拟：在仿真环境中，通过设置初始条件和输入信号，使用设计好的模糊控制器对倒立摆系统进行控制。模拟过程中，系统会不断采集状态变量的值，通过模糊控制器计算出控制输入，然后更新系统状态，进行下一个仿真周期。

5 调整和优化：根据仿真的结果，可能需要调整模糊控制器的参数（如模糊集的形状、控制规则等），以提高系统的稳定性和响应速度。这个过程可能需要反复迭代，直到达到满意的控制效果。

⛄二、部分源代码和运行步骤

1 部分代码
% Inverted Pendulum Control
% Fuzzy control
%
close all; clear;
addpath ./sub_functions
global M m bx bq l g J F
%% pendulum parameters
M = 2; % [kg]
m = 0.8; % [kg]
bx = 0.005; % [kg/s]
bq = 0.0005; % [kg m^2/s]
l = 0.25; % [m]
g = 9.81; % [m/s^2]
J = 0.0326; % [kg m]
F = 0; % [N]
T_final = 10; % [s]
Ts = 0.01; % control step time [s]
video_flag = 0; % choose 1 if you want to save a video file of plot animation

%% initial condition
X = [-0.5; 0; 15*pi/180; 0];
xd = 0;
xd_dot = 0;
qd = 0;
qd_dot = 0;

%% Fuzzy Control
% Fuzzy data normalization
x_normal = 12; % [m]
dx_normal = 1.5; % [m/s]
q_normal = 360pi/180; % [rad]
dq_normal = 180pi/180; % [rad/s]
u_normal = 1000; % [N]

% data save
X_Fuzzy = zeros(T_final/Ts+1,4);
time_Fuzzy = zeros(T_final/Ts+1,1);
F_save = zeros(T_final/Ts+1,1);
u_save = zeros(T_final/Ts+1,2);
X_Fuzzy(1,:) = X’;
count = 2;
x_prev = X(1);
q_prev = X(3);
for time=Ts:Ts:T_final

ex  = xd - X(1);         % error of cart position
dex = x_prev - X(1);     % error difference of cart position

eq  = qd - X(3);         % error of pendulum angle
deq = q_prev - X(3);     % error difference of pendulum angle

% Fuzzy control (u_x: cart position, u_q: pendulum angle)
u_x = defuzzification(fuzzy_inference(fuzzification(ex/x_normal, dex/dx_normal))) * u_normal*1;
u_q = defuzzification(fuzzy_inference(fuzzification(eq/q_normal, deq/dq_normal))) * u_normal*2;
u_save(count,:) = [u_x, u_q];

F = -u_x + u_q;

x_prev = X(1);
q_prev = X(3);

[T, X_next] = ode45(@diff_pendulum, [0, Ts], X);
X = X_next(end,:)';
X_Fuzzy(count,:) = X';
time_Fuzzy(count) = time;
F_save(count) = F;
count = count + 1;

end

2 运行步骤
（1）直接运行main即可一键出图。

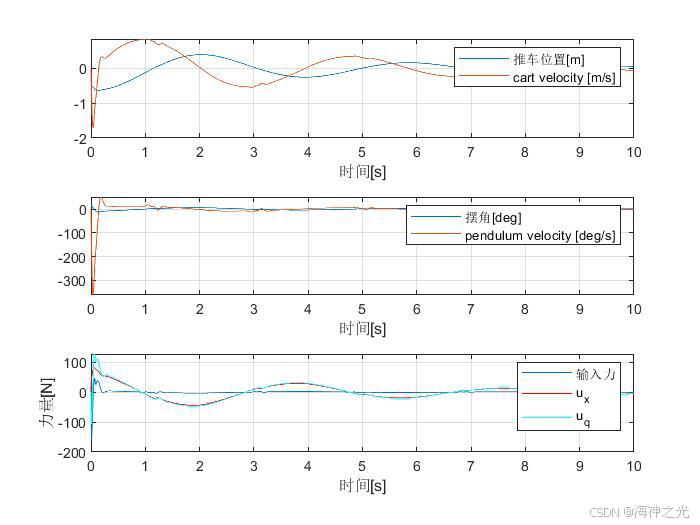

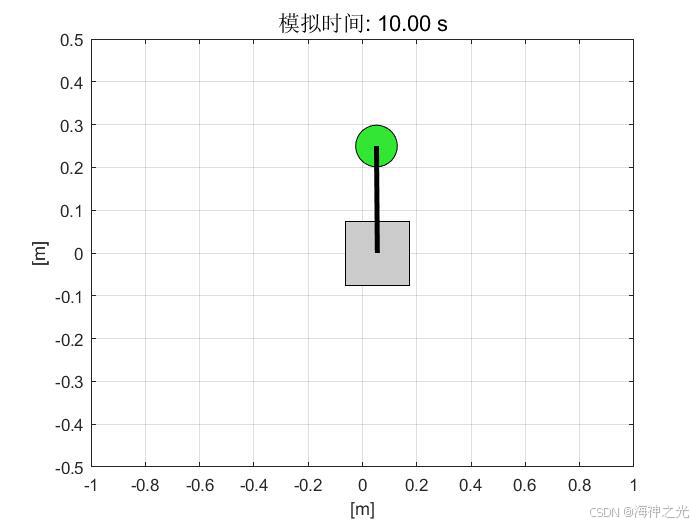

⛄三、运行结果

⛄四、matlab版本及参考文献

1 matlab版本
2019b

2 参考文献
[1] 孟巧荣,廉自生.倒立摆的Reinforcement Learning模糊自适应控制[J].太原理工大学学报. 2005

3 备注
简介此部分摘自互联网，仅供参考，若侵权，联系删除
