准备数据-->绘制甘特图
甘特图(Gantt chart)又称为横道图、条状图(Bar chart)。其通过条状图来显示项目,进度,和其他时间相关的系统进展的内在关系随着时间进展的情况。

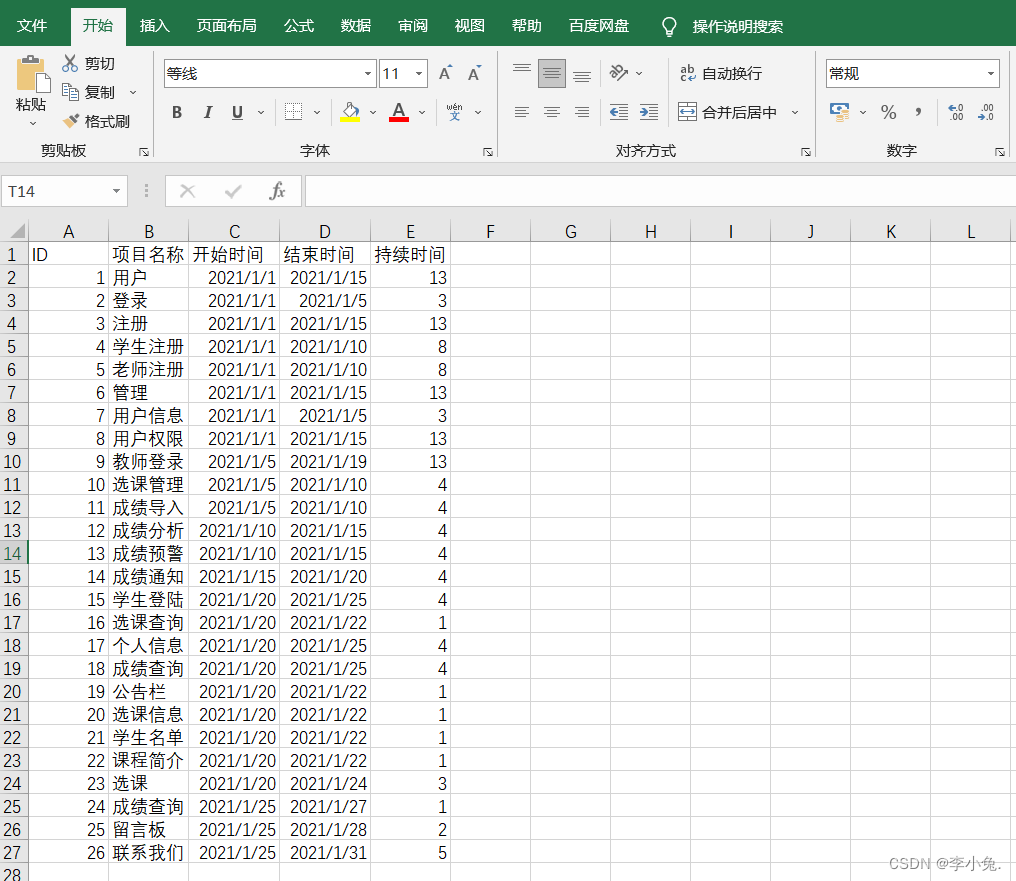

1.首先在excle中准备好自己需要的数据内容。

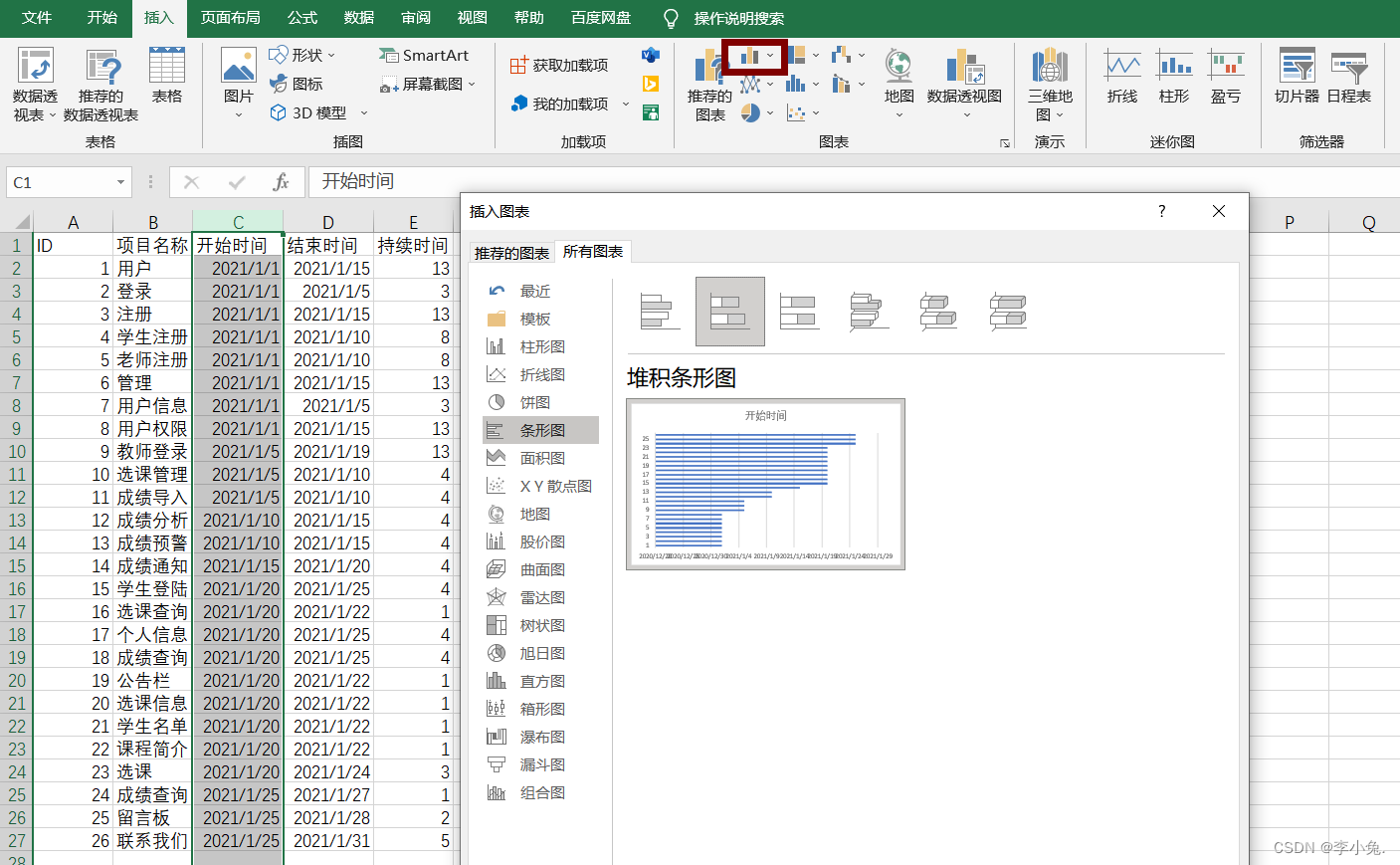

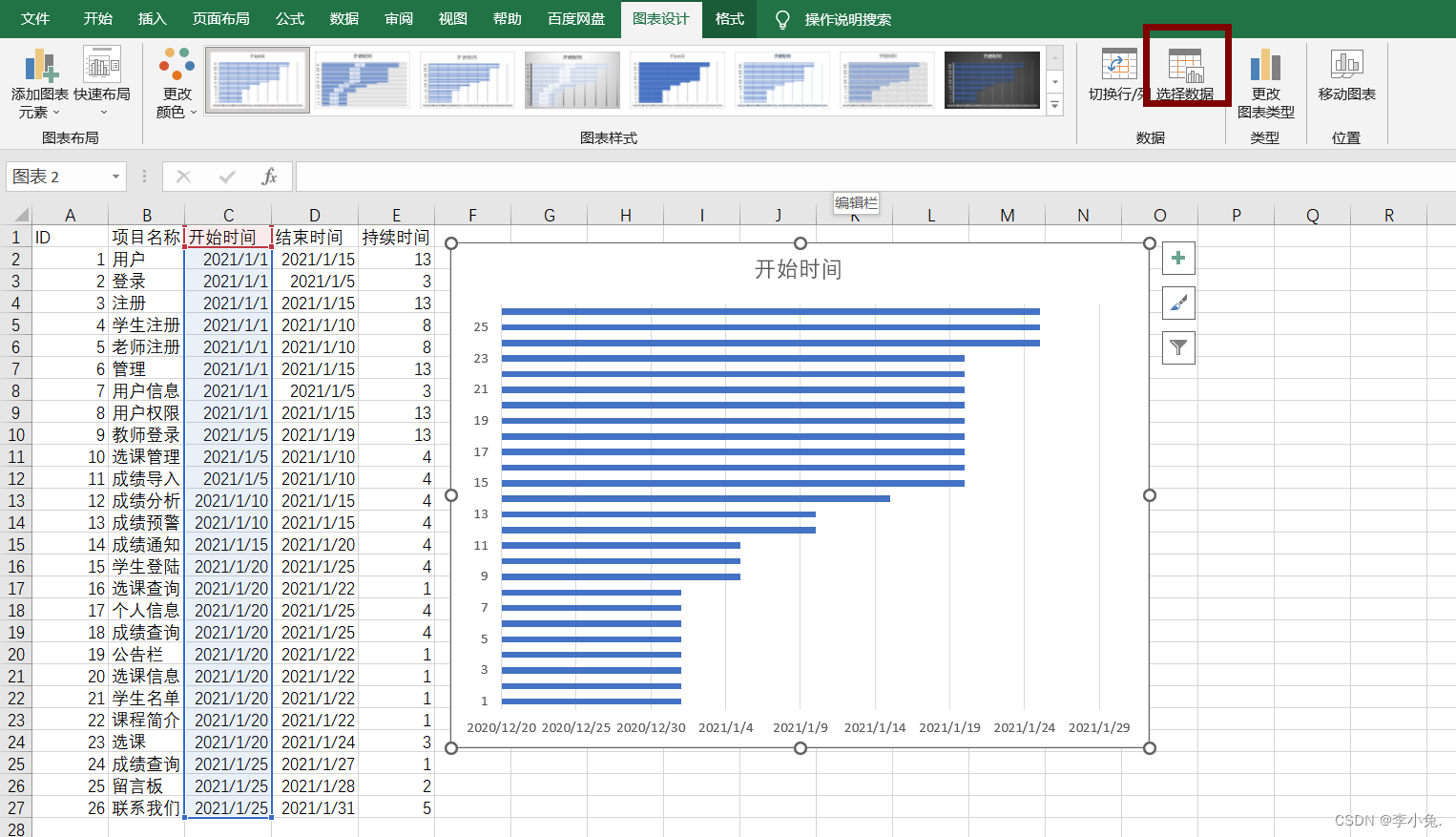

2.选择开始时间这一列,插入堆积条形图。
3.图表处理

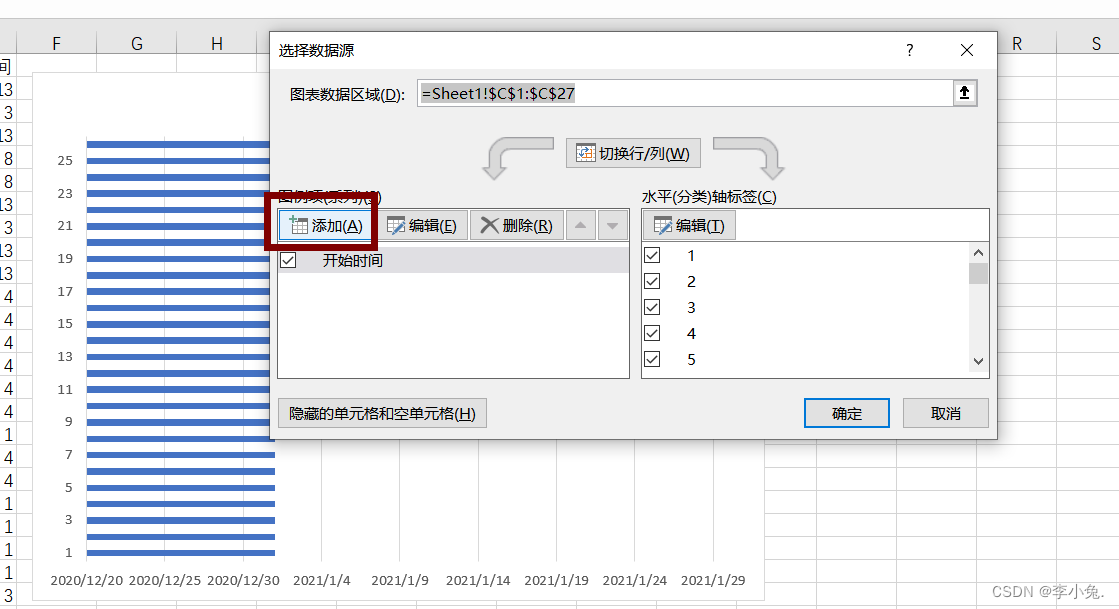

点击图表后-->选择数据-->添加

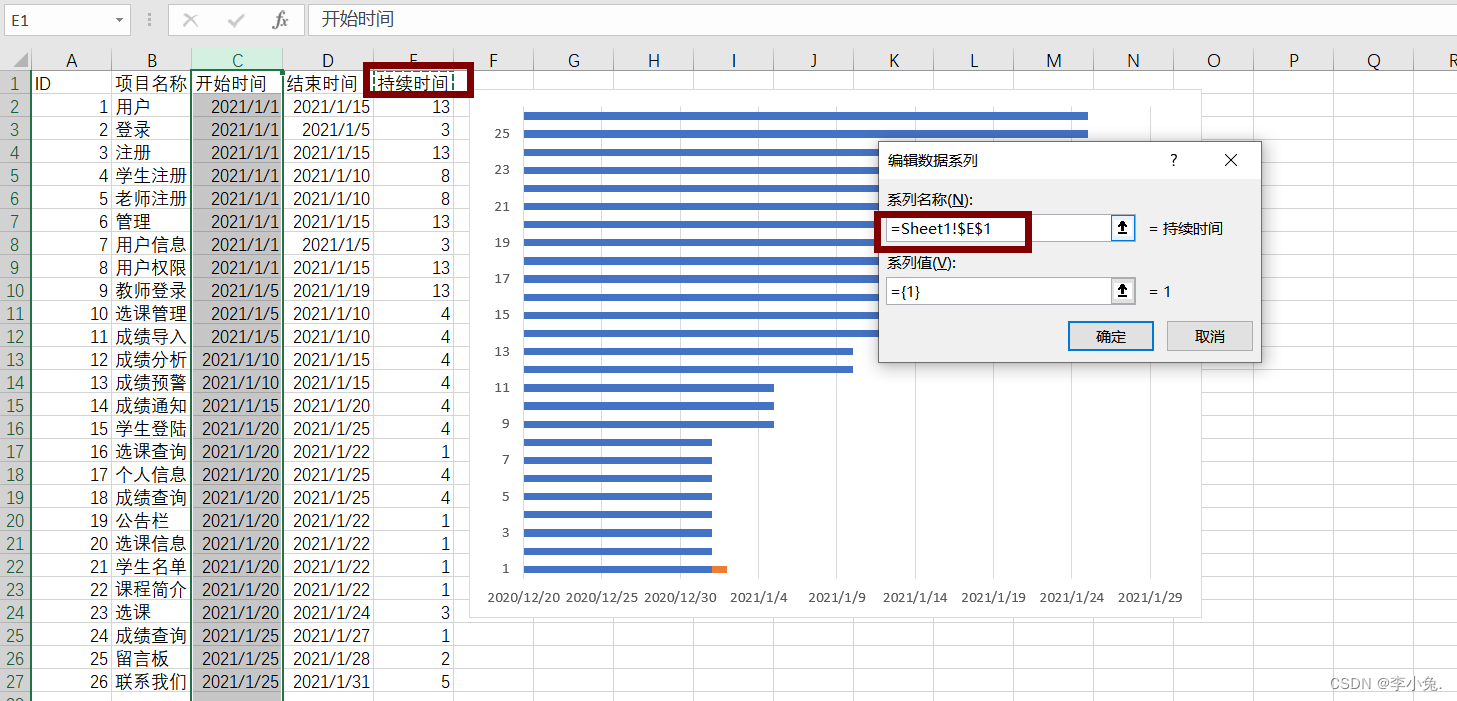

系列名称点击持续时间
系列值框选数值

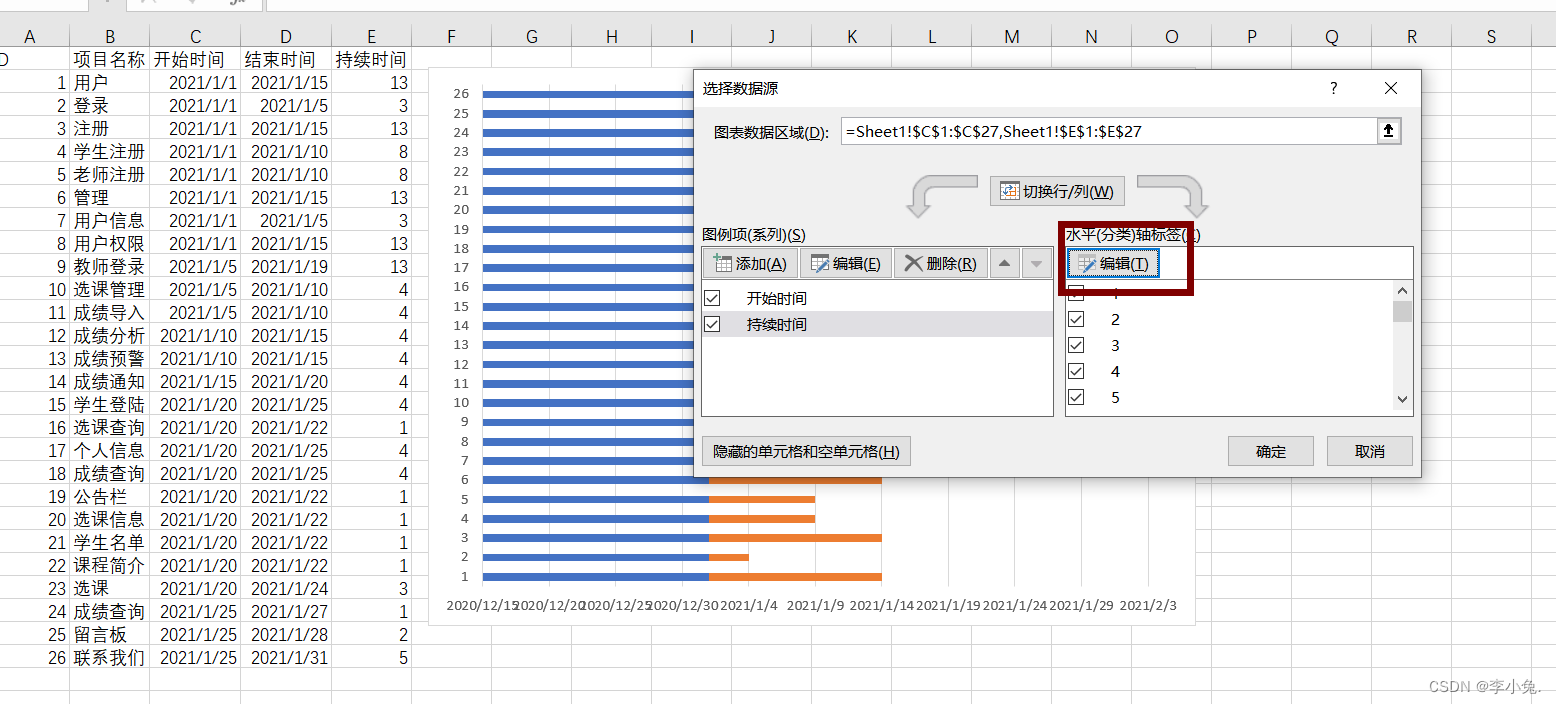

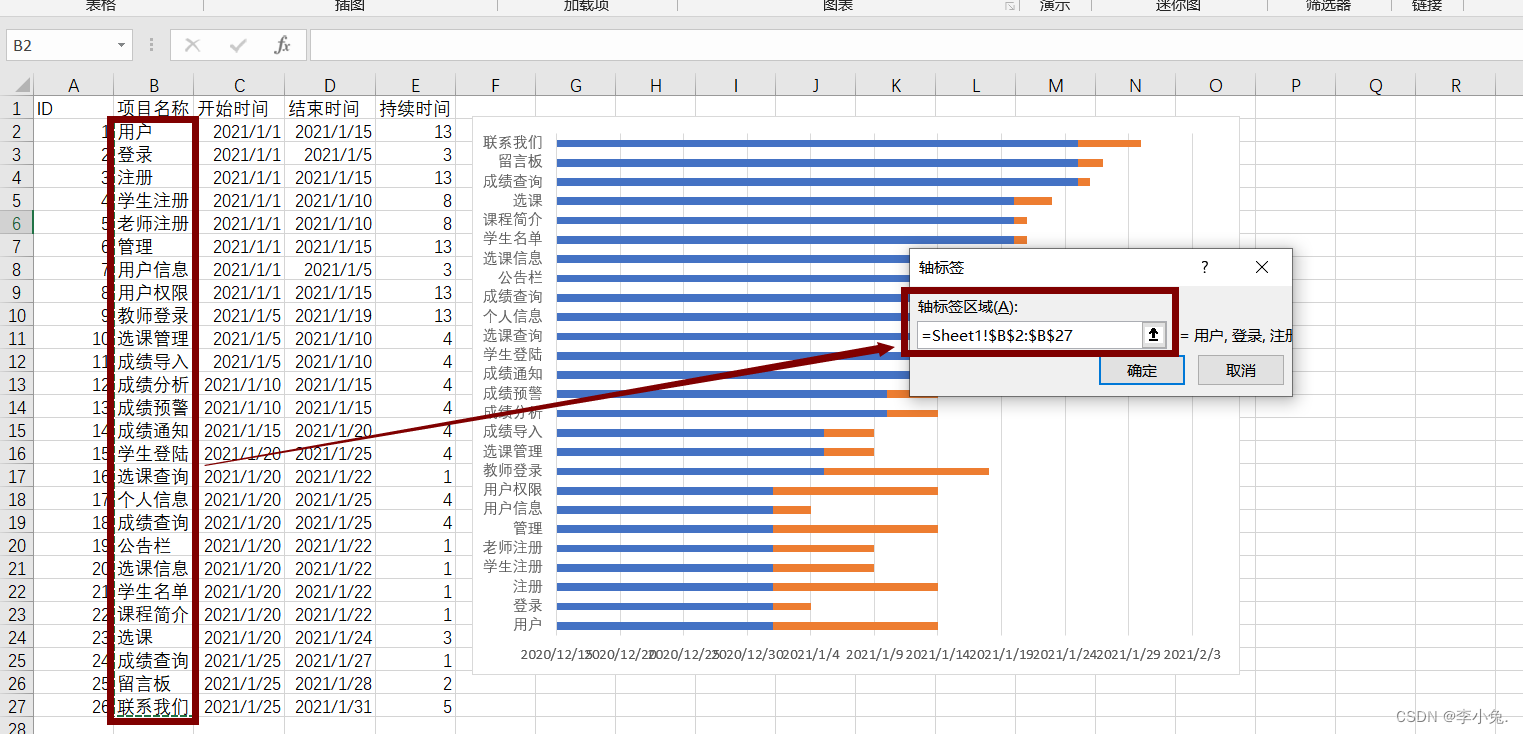

点击编辑,轴标签区域框选数据。

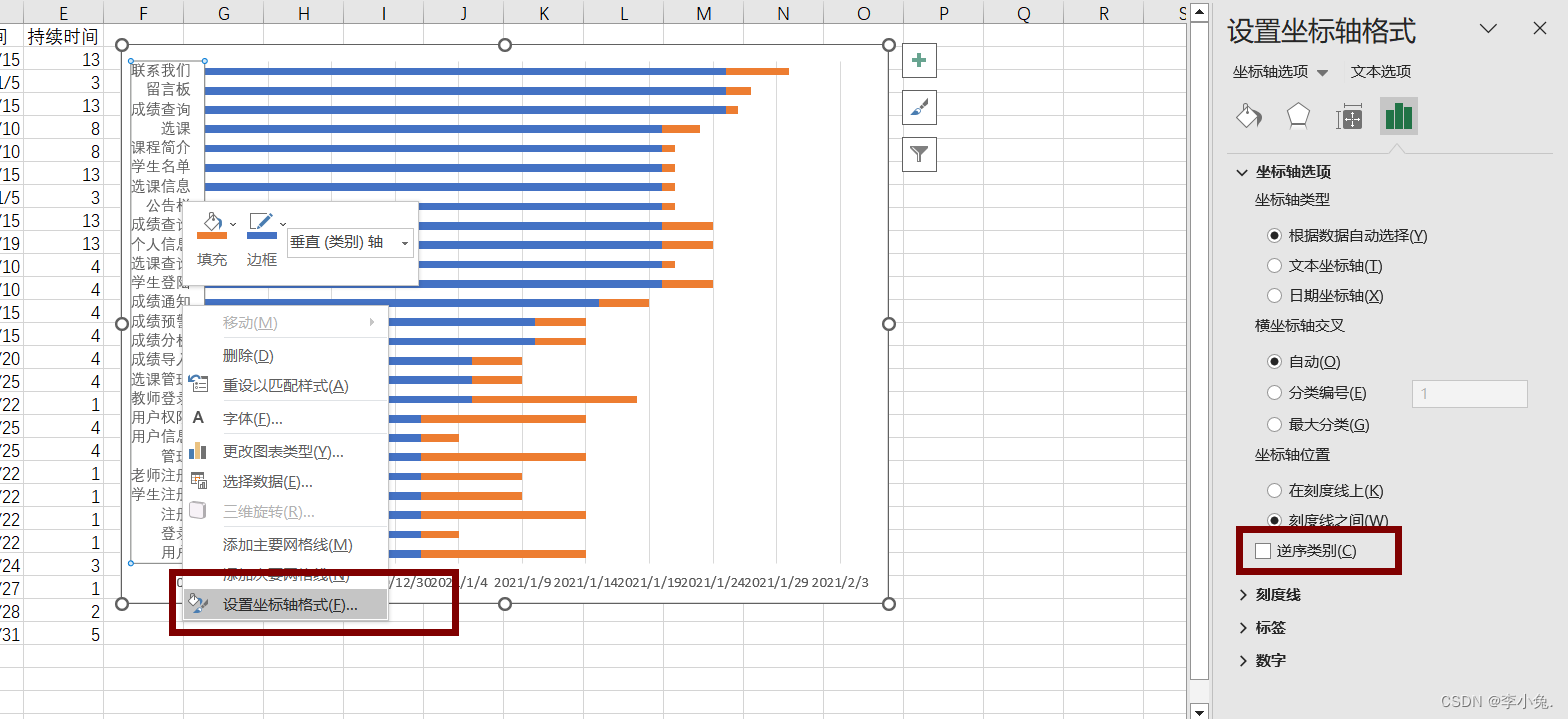

4. 这时会发现垂直轴时倒序排列,右击设置坐标轴格式,逆序类别

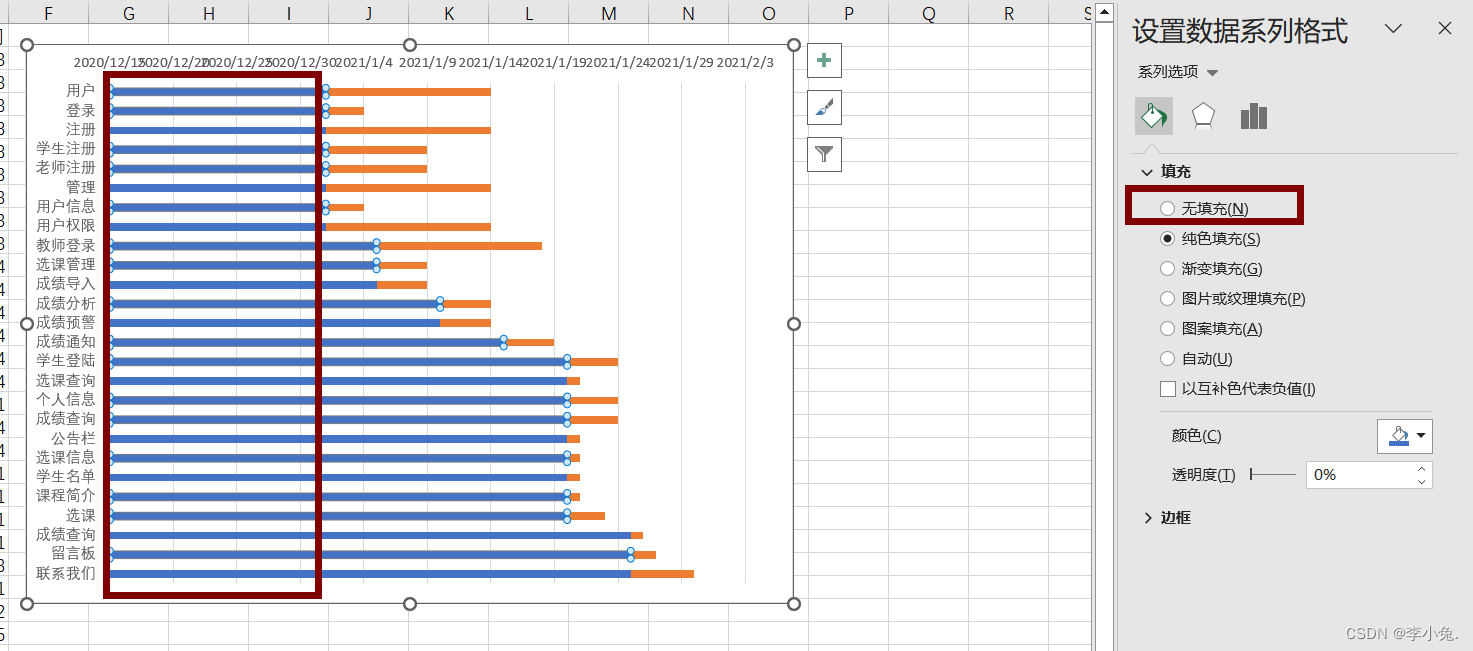

蓝色部分数据,选择无填充

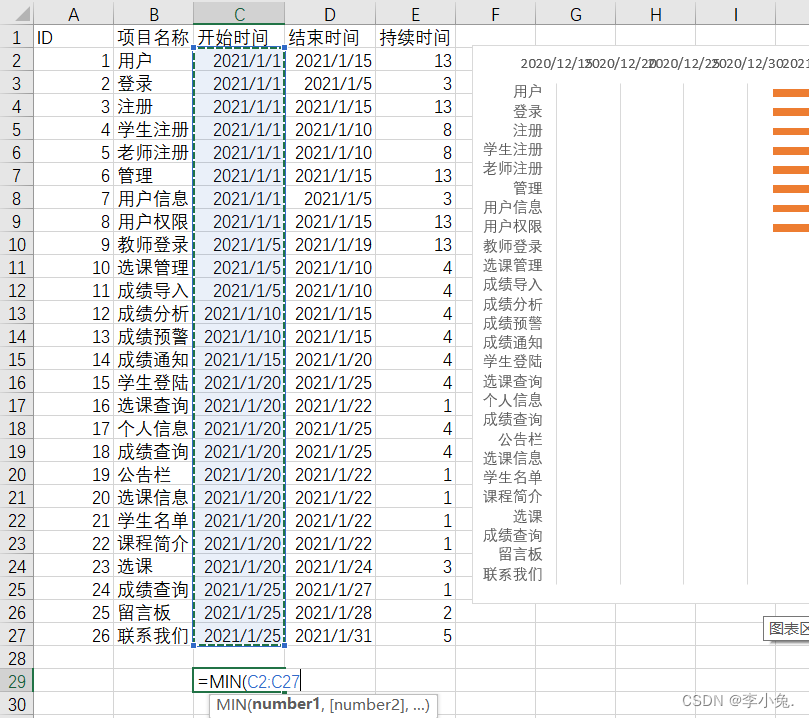

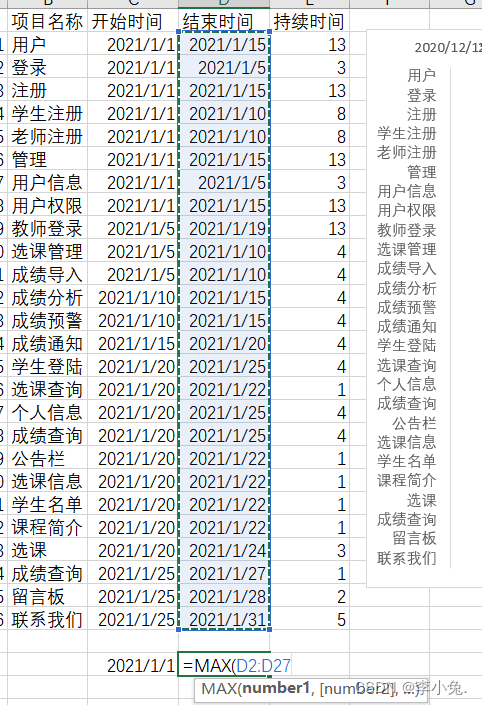

5.分别求出开始时间的最小值,结束时间的最大值

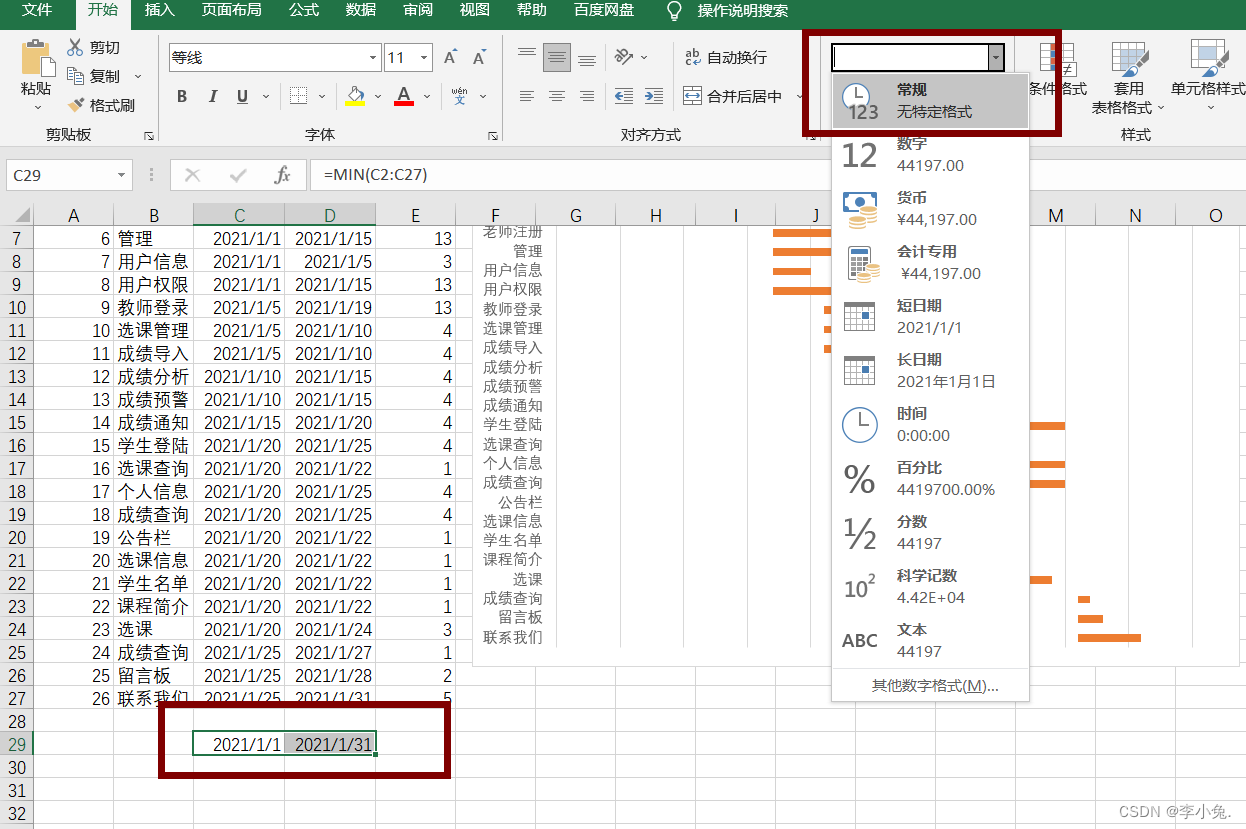

选择日期后设置成常规格式

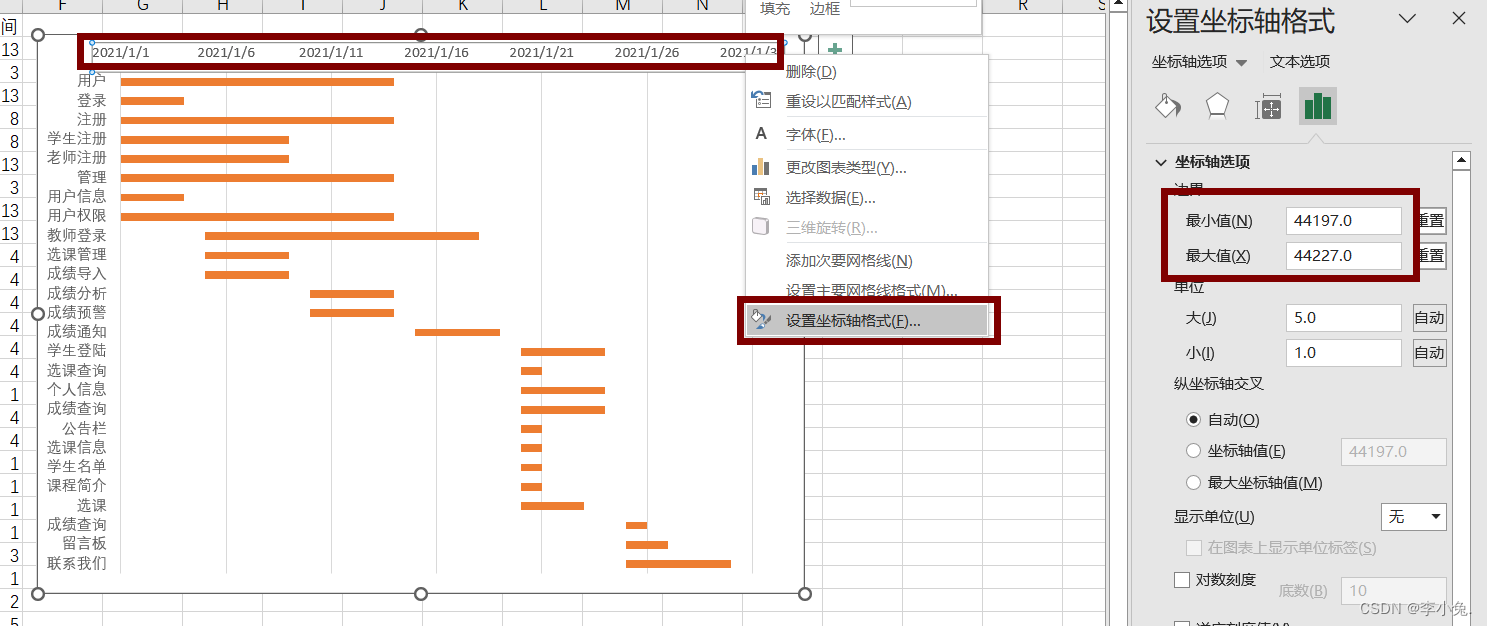

6.点击图表的上面的时间轴,设置坐标轴格式,分别填入上面求出的最小值和最大值

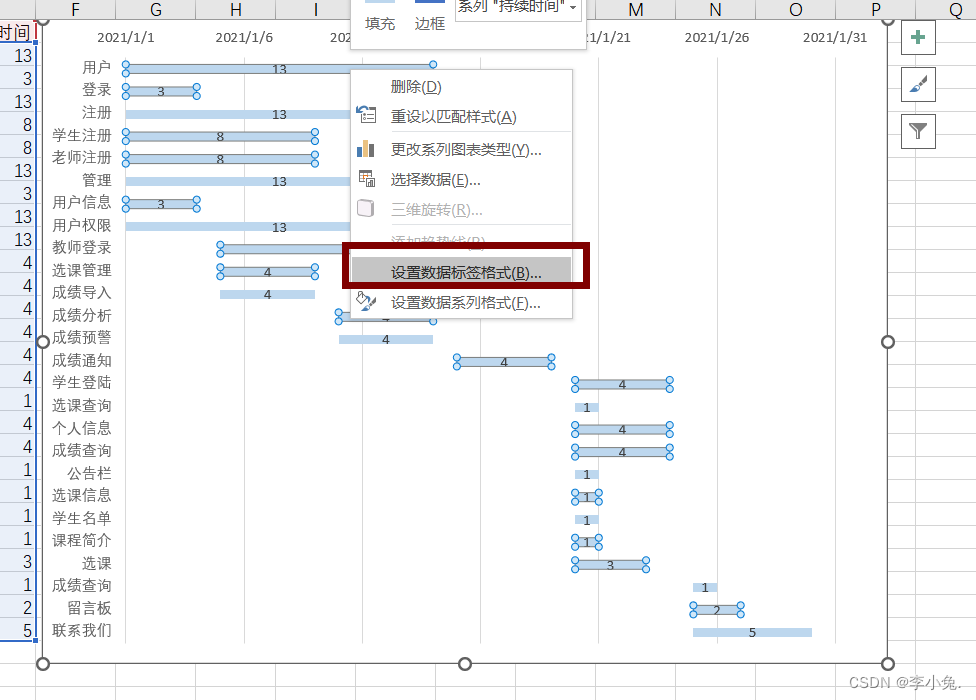

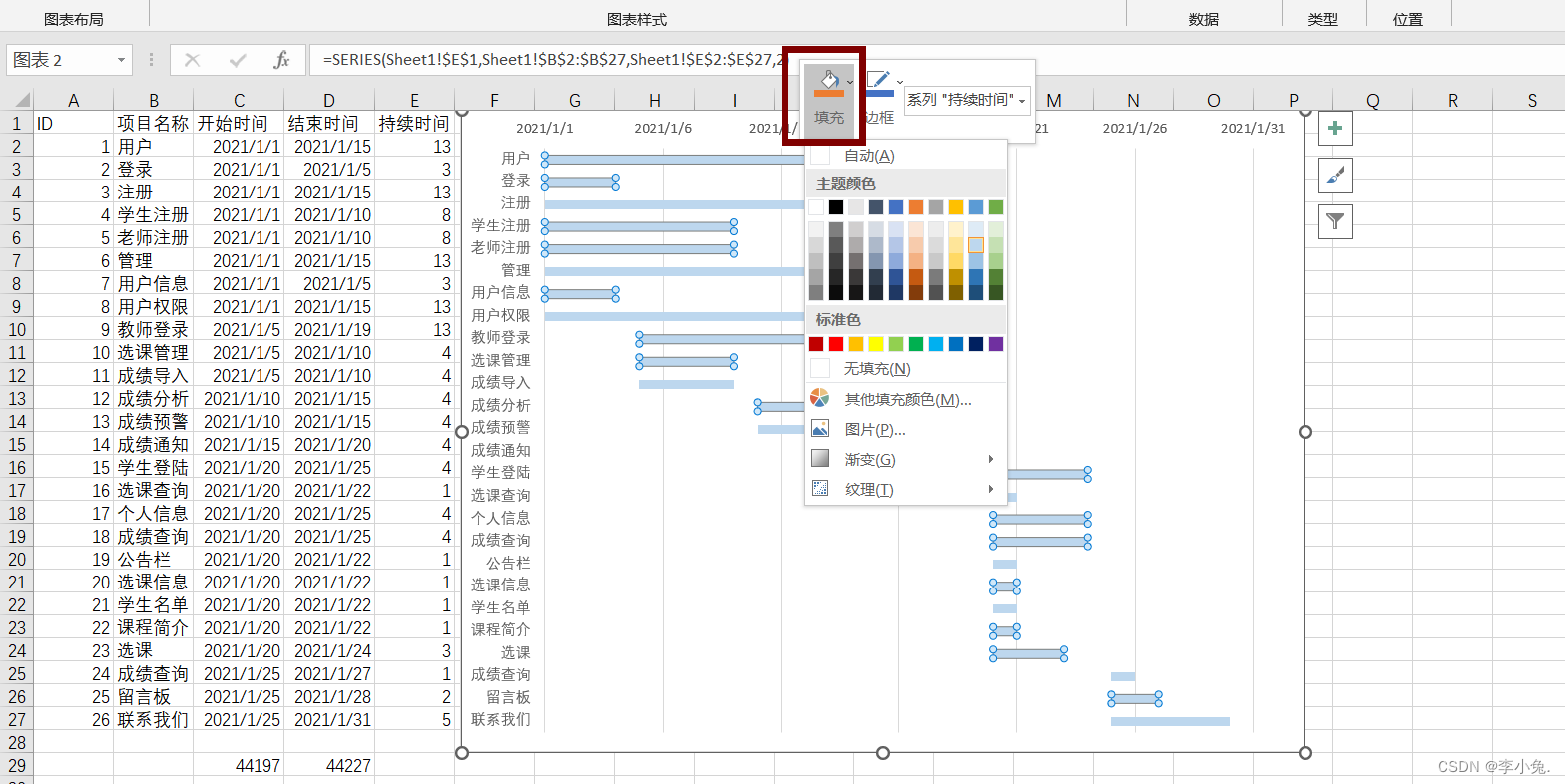

7.点击橙色部分可修改填充颜色,添加数据标签。

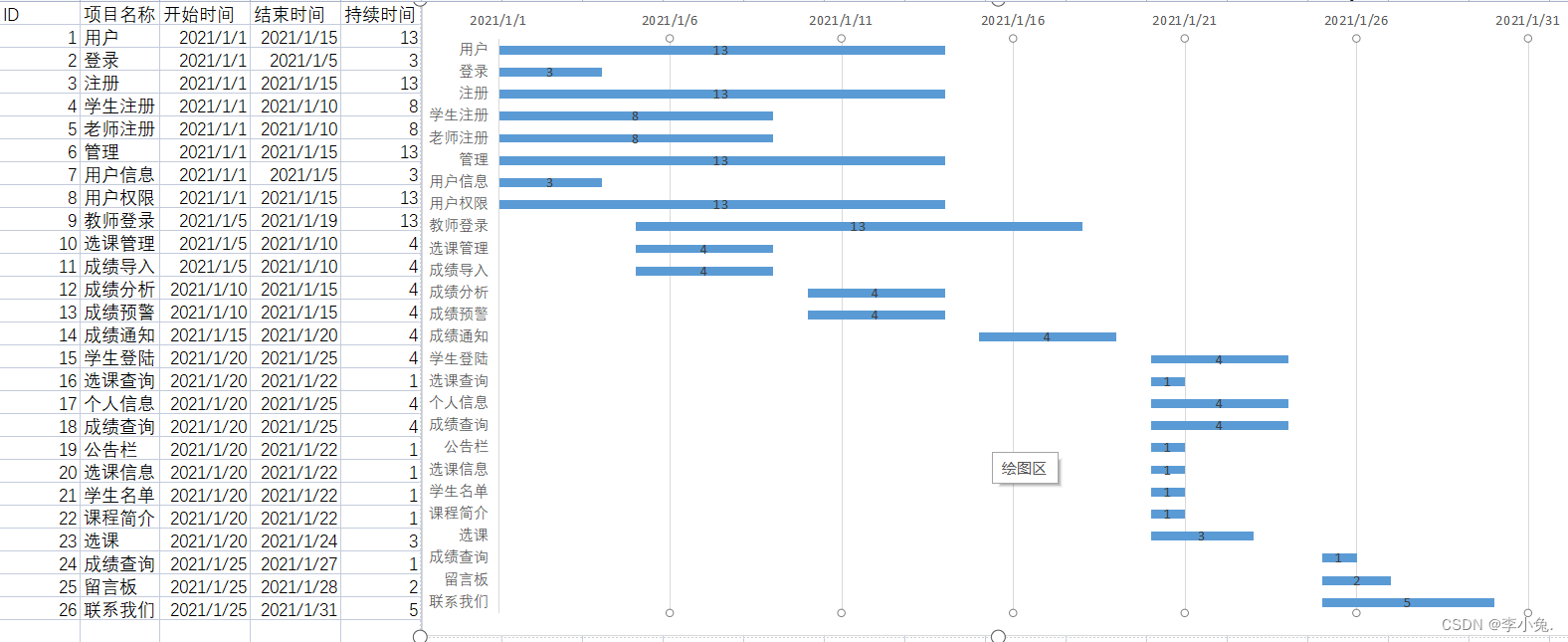

最终成果
