实验目的
- 理解双绞线的工作原理及其分类
- 了解直连线、交叉线和全反线的区别与用途
- 了解TIA/EIA 568A和568B的颜色排列标准
- 熟练掌握RJ45接口的双绞线制作(选学)
- 熟练掌握利用测线仪诊断网络故障(选学)
实验原理
-
双绞线简介
- 在计算机网络的各种传输介质中,双绞线是使用最广泛的一种,目前常见的 100 M b p s 100Mbps 100Mbps快速以太网,普遍使用的是五类或者超五类非屏蔽双绞线。
- 双绞线里面有4对相互缠绕的铜线,铜线彼此缠绕可以消除电流通过铜介质时产生的电磁辐射。
- 4对铜线的颜色为蓝和蓝白、绿和绿白、橙和橙白、棕和棕白。
- 由于不同颜色的一对线的缠绕程度是不同的,缠绕程度越紧密其通信质量就越高,所以在制作双绞线时要严格按照TIA/EIA给出的标准来进行颜色排列。
- 使用的接口为 R J 45 RJ45 RJ45接口,也称为水晶接口。
- 在 R J 45 RJ45 RJ45接口上有8个铜片引脚,每个引脚都负责不同的传输功能,且每个引脚刚好与双绞线的8根铜线相对应。
- 计算机之间在进行网络数据的传输时,首先由计算机网卡把二进制比特序列转换成数字信号,数字信号通过 R J 45 RJ45 RJ45的引脚传送到双绞线上,接着传输到接收方的计算机,接收方的计算机在对信号进行解码,得到原来的比特序列。
-
EIA/TIA 568A和568B标准
- 制定了 U T P UTP UTP网线(双绞线)的线序标准—— 568 A 和 568 B 568A和568B 568A和568B
568A | 568B | |
---|---|---|
1 | 绿白 | 橙白 |
2 | 绿 | 橙 |
3 | 橙白 | 绿白 |
4 | 蓝 | 蓝 |
5 | 蓝白 | 蓝白 |
6 | 橙 | 绿 |
7 | 棕白 | 棕白 |
8 | 棕 | 棕 |
568 A 和 568 B 568A和568B 568A和568B排列规律如下:
- 纯色和非纯色为一对,且相互隔开。
- 在568A和568B标准下,只有1、2、3、6的线序不一样其他颜色线序相同。
- 这里的1、2、3……只是在水晶头 ( R J 45 接口) (RJ45接口) (RJ45接口)中的排列顺序,并不代表相邻的为一对,像568A中的3、6是一对;而3、4并不是一对。
- 直连线、交叉线和全反线
- 双绞线根据其两端线序排列标准的不同,可以分为直连线、交叉线和全反线。
- 双绞线两端遵循相同的线序标准为直连线。
- 双绞线两端遵循不同的线序标准为交叉线。
- 双绞线两端颜色排列线序标准完全相反的为全反线。
- 同种类型的接口通过双绞线互联时,必须使用交叉线。
- 不同类型的接口通过双绞线互联时,必须使用交叉线。
- 本实验采用的线序都是 568 B 568B 568B标准。
直连线 | 交叉线 | 全反线 | |
---|---|---|---|
两端颜色排列 | 网线两端都是按T568A或者T568B排序 | 一端是按T568A排序,一端是按T568B排序 | 全反线。线序一般是一头为568B,另外一头的颜色全反过来 |
用途 | 用于连接不对等的端口(连接不同的设备)PC-Hub、PC-Switch、Switch-Router | 用于连接对等端口(连接相同的设备)PC-PC、Switch-Switch、Router-Router、PC-Router | 连接设备的Console口 |
- 同种设备用交叉,不同设备用直连。
实验任务
在开始实验之前,先下载仿真软件Cisco Packet Tracer 8.0
- 实验目的
- 认识模拟器Packet Tracer
- 认识模拟器Packet Tracer
- 掌握常用网络命令的使用
- 了解其他模拟器(玄学)
- 实验流程
- 实验内容

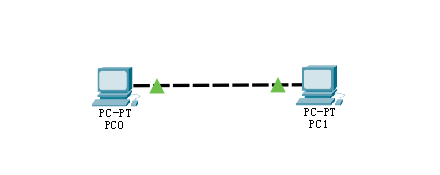

- 建立下图所示的拓扑,用交叉线连接两台PC,分别命名为:PC1和PC2

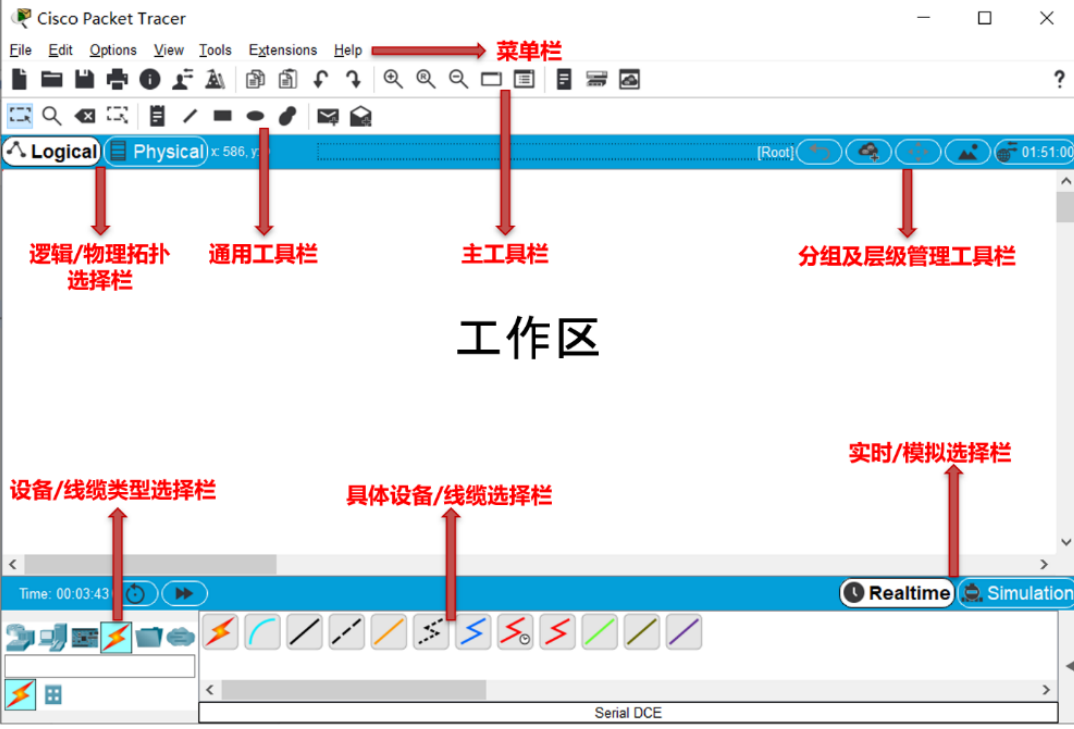

首先要认识PT8.0这款软件:
在设备栏选择两台PC机,并用交叉线连接

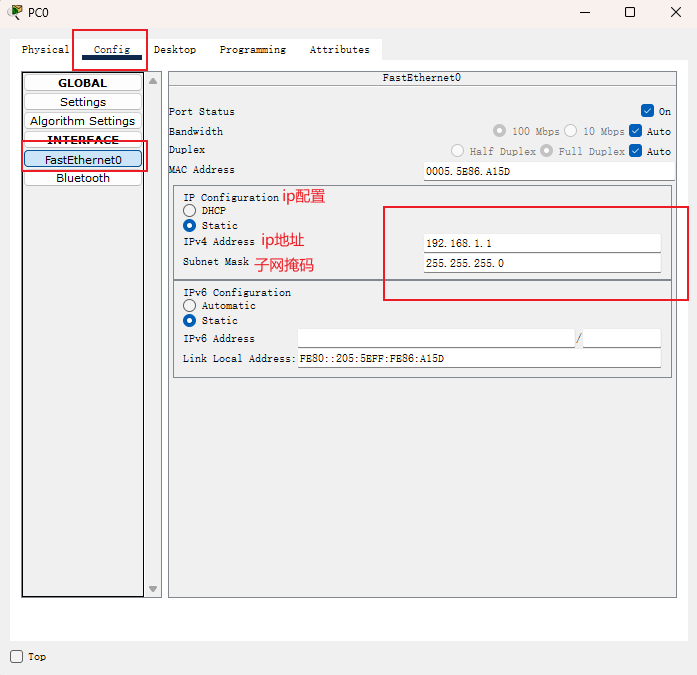

- PC1的IP地址:192.168.1.1 子网掩码:255.255.255.0

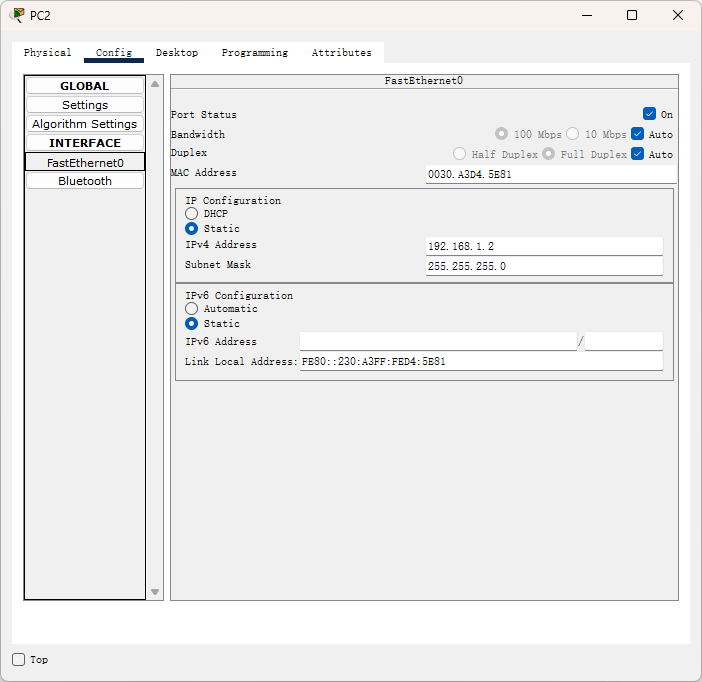

- PC2的IP地址:192.168.1.2 子网掩码:255.255.255.0

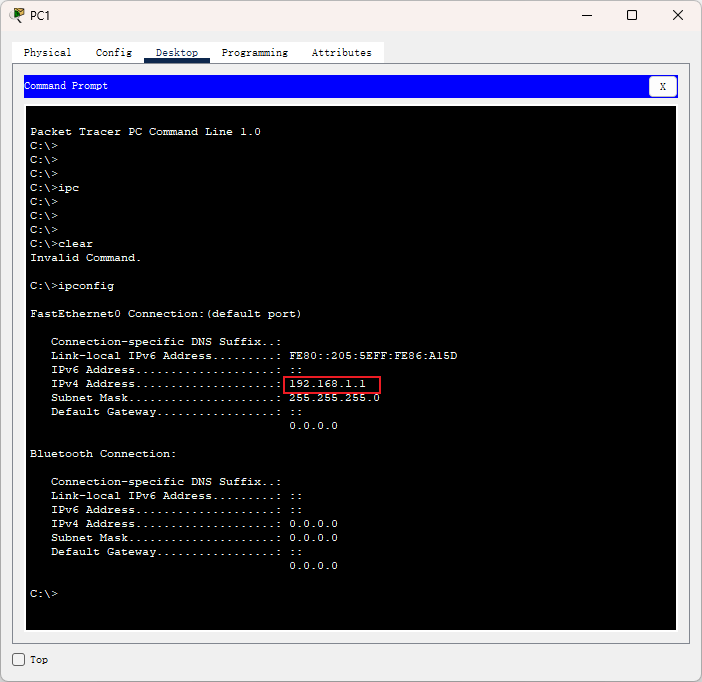

- 在PC1上使用ipconfig命令查看网络地址设置

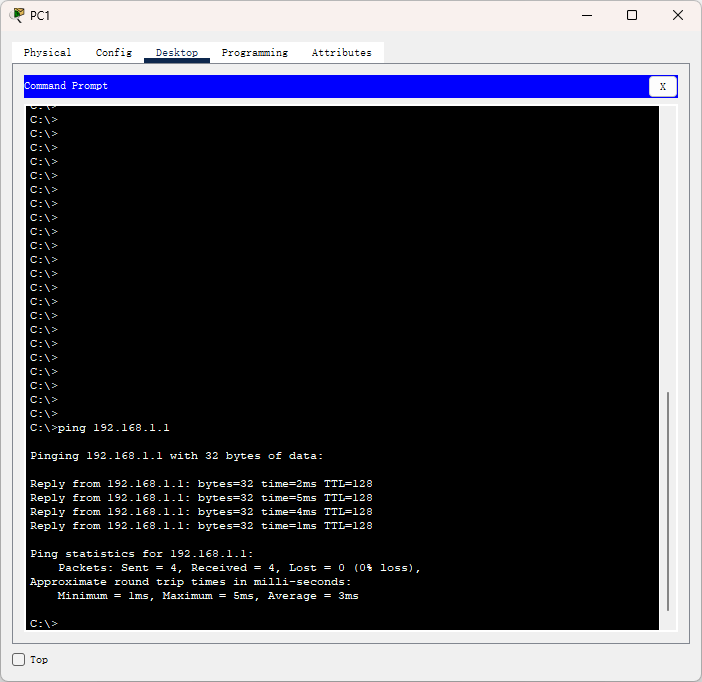

- 在PC1上使用ping命令测试与PC2的连通性

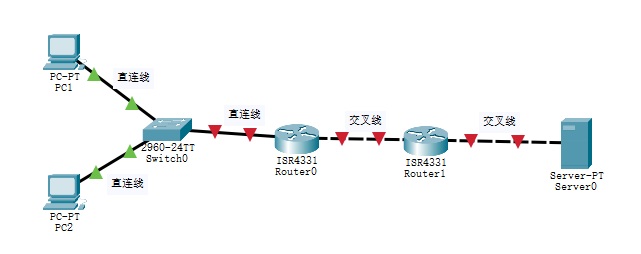

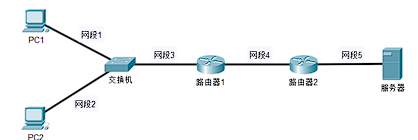

- 请按照下面的拓扑图搭建网络,并能够正确地选择设备之间的线缆类型
相同的设备用交叉线,不同的设备用直连线,路由器和电脑是相同的设备。
完成了本次实验。
- 建立下图所示的拓扑,用交叉线连接两台PC,分别命名为:PC1和PC2
