我设计的是一款能实现对河流水位自动化监测的一个完整系统,该系统能自动监测河流水位然后将监测到的水位值通过WIFI信号发送到上位机,通过电脑对记录到的水位信号进行处理,也可以上传到互联网实现超远距离通信和数据分析
这里我先简单介绍一下实现过程:
1)首先是硬件电路设计使系统能够实现对河流水位的监测,将监测到的水位值显示到lcd1602

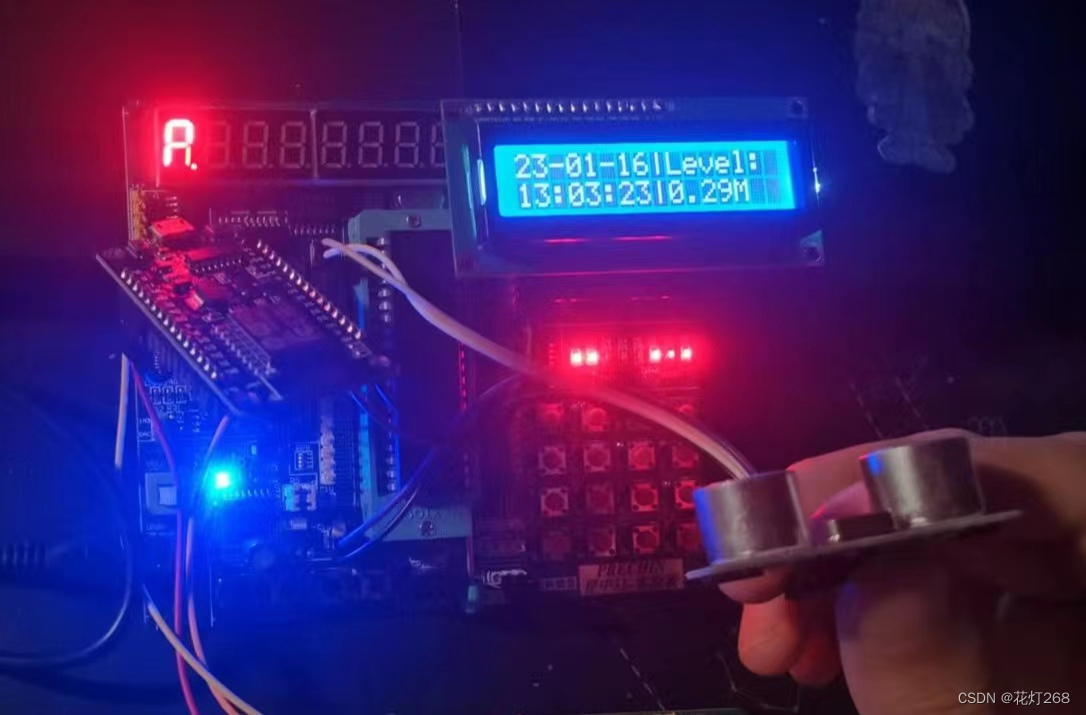

如图左边显示的是一个时间,通过ds1302实现,调用按键模块能对时间进行一个初始化设置。右边显示的是一个当前超声波检测到的水位信号这里我是用的传感器是HC-SR04。

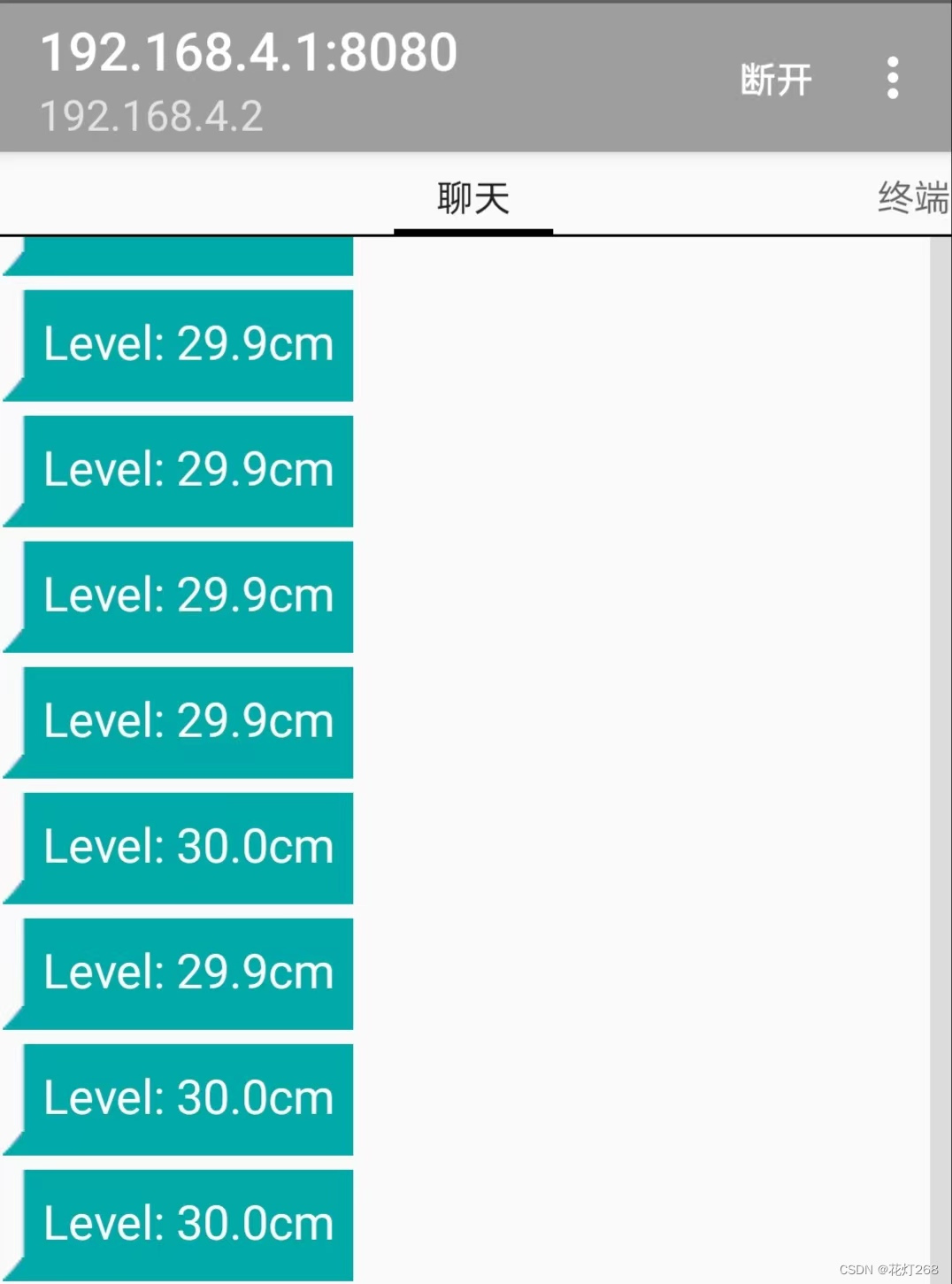

2)然后开始设计通信模块,这里我使用的是esp8266模块,通过51单片机开发板扩展接口连接,我们现在一个手机TCP调试助手来检测是否能检测到数据

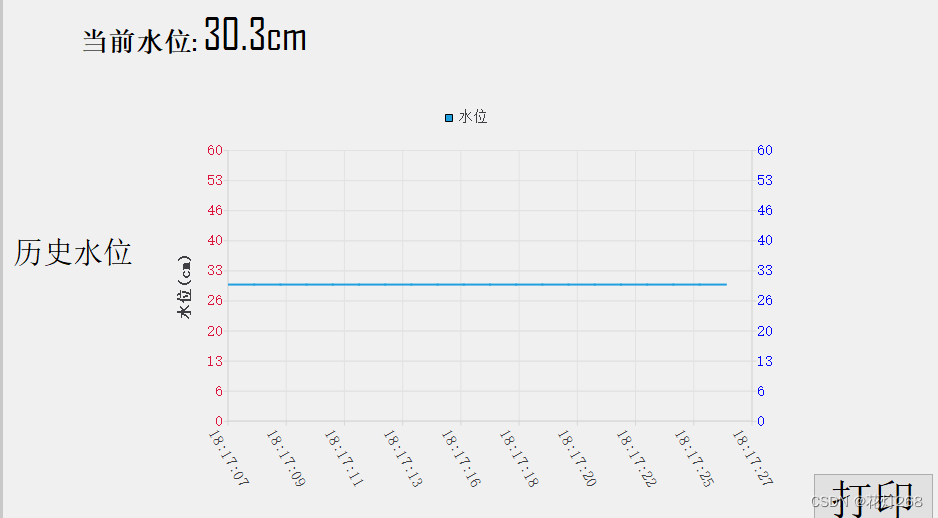

3)接下来便开始设计监控器,由于实现的功能较为复杂,这里我直接使用python的多个扩展库进行实现 :首先是socket建立WIFI通信连接,然后pyqt5设计面板,最后将接受到的水位值信号显示到面板上

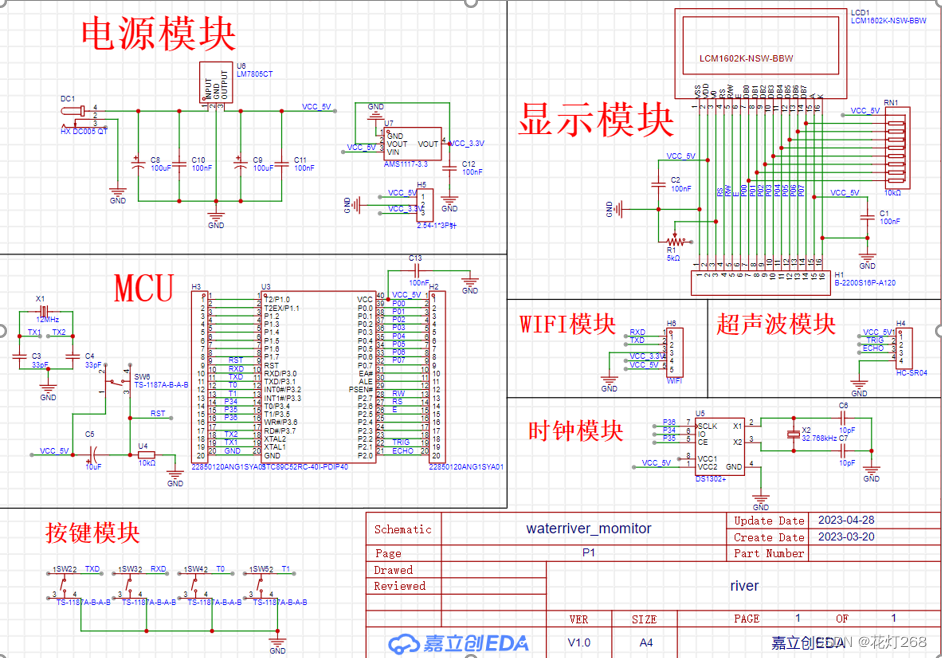

附录A:硬件部分电路图
附录B:仿真以及实物调试视频
proteus演示视频1
proteus演示视频2
河流水位监测系统实物演示
