《计算机组成原理》——第二章-8 总线数据传输方式

参考视频： 2.8_异步串行通信数据帧格式和突发传输_哔哩哔哩_bilibili

 1.总线数据传输方式

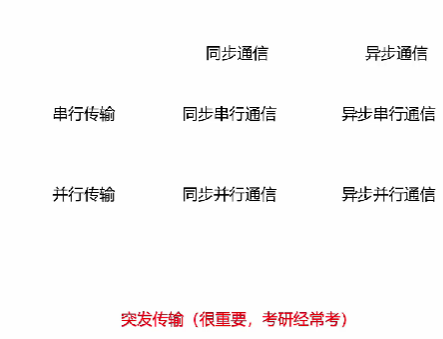

图1-1

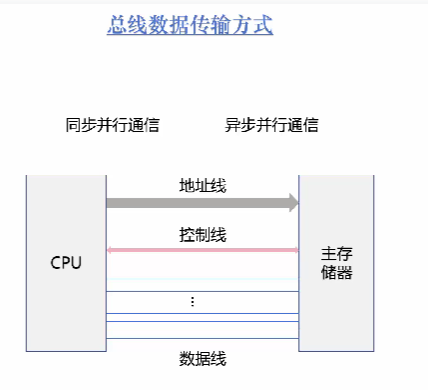

图1-2

我们知道CPU和主存之间的话，是由多根这个数据线的一次性的可以传输多位，所以是并行传输，CPU跟主存之间既可以采用同步通信，也可以采用异步通信，那么如果采用同步通信的话呢，那么CPU和主存之间就是同步并行通信。如果采用异步通信的话，那么就是异步并行通信。

2.同步串行通信

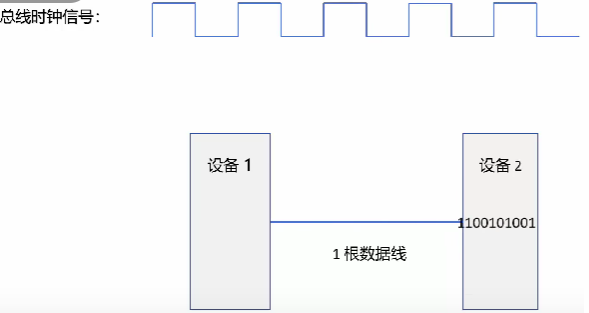

在两个设备之间只有一根数据线，数据是一位一位的传输，也就是串行通信。那么同步串行通信的话，就需要用到总线的时钟信号。在每一个时钟周期内呢都会传输一串二进制位（图2-1）

图2-1

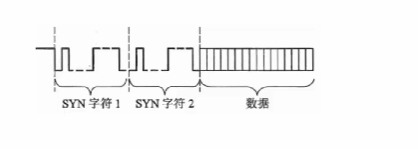

那么这里的同步方式的话呢是外同步法。还有一种同步串行传输的话，不需要时钟信号而是在这个二进制串之间之前的话，用同步字符来同步，这种同步方法的话呢为自同步法（图2-2）

图2-2

同步串行通信的两种同步方式 —— "军训VS密语接头"

1. 外同步（硬件同步）—— "军训走正步"

核心特点：

• 独立时钟线：像教官的哨子（专门一根线传输时钟信号CLK）

• 严格对齐：每个数据bit必须在哨音响起的瞬间传输

• 典型协议：SPI、I2C等

🌰 生活比喻：

军训时，教官吹一声哨，你就必须迈一步（一个时钟沿传一个bit）。
哨子不停，步伐就不能乱，完全依赖外部指挥。

---

2. 同步字符（软件同步）—— "特务密语接头"

核心特点：

• 无专用时钟线：靠特殊字符标记开始（如0xAA、0x55）

• 自同步编码：数据流内嵌时钟信息（如曼彻斯特编码）

• 典型协议：UART（通过起始位/停止位同步）

🌰 生活比喻：

特务接头时，对方先说"天王盖地虎"（同步字符），
你听到后立刻开始记后续密文（数据），靠开头短语对齐节奏。

---

🔍 关键对比表：

	外同步	同步字符
同步方式	专用时钟线（如SPI的CLK）	数据流中的特殊字符/编码
硬件成本	需要额外时钟线	只需数据线（如UART）
抗干扰能力	极强（时钟独立）	较弱（依赖数据流质量）
典型应用	高速短距通信（芯片间）	低速长距通信（串口设备）

---

💡 终极记忆法：

• 需要绝对精准？→ 选外同步（"教官哨子"模式）

• 想省一根线？→ 选同步字符（"密语接头"模式）

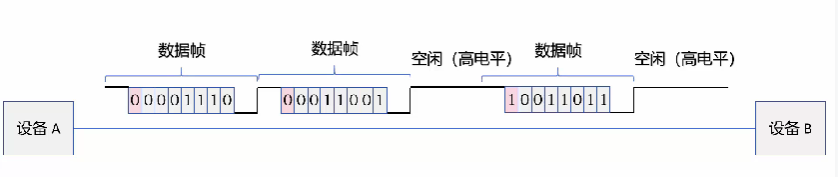

 3.异步串行通信

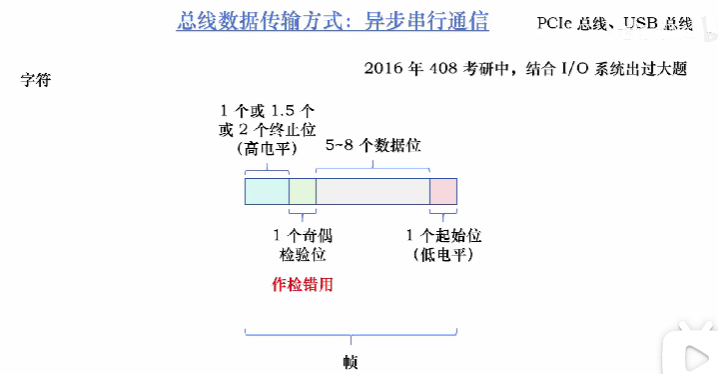

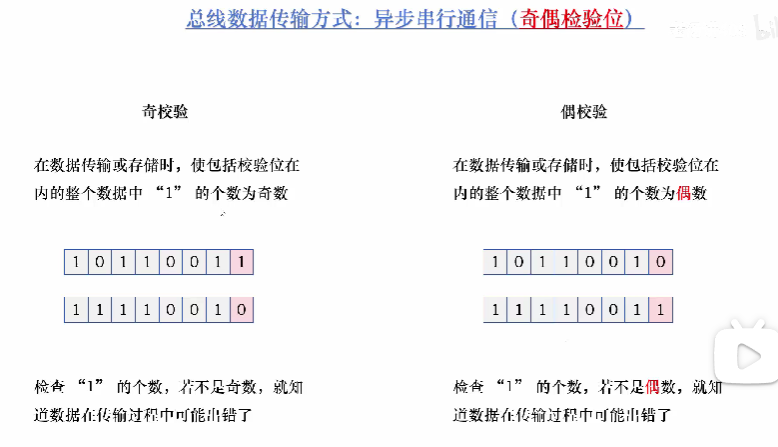

奇偶校验：是一种用于检测数据传输或存储过程中，是否发生错误的一个简单校验的方法，分为奇校验和偶校验。

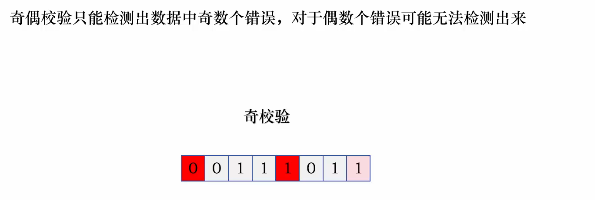

 如果在传输的过程当中有一位发生了错误，比如这里的0变成了1接收到了这一串数据之后，它会检测这个1的个数，一的个数是六个是偶数，本来我是用奇校验你要保证这个发送的时候，你1的个数本来就是奇数，你发送过来之后，1变成了偶数个。那这个时候我肯定就判断你这个传输出错了。但是如果有两个位发生了错误，比如这里的1变成了0.接收奇校验，这个的时候发送1的话，仍然是五。仍然是奇数个。所以因为是奇校验，我判断它没有出错，实际上它已经出错了。

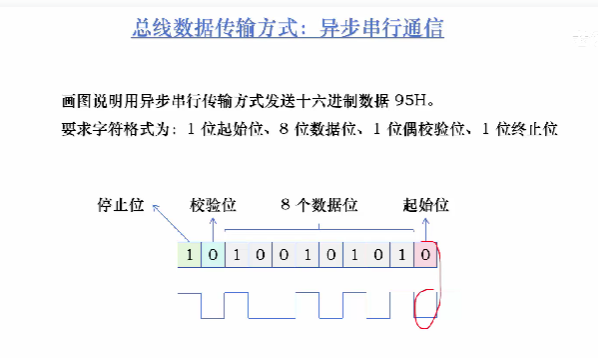

 为什么要用用低电平0来表示这个起始位？

这是因为在两个这个设备之间的，这个总线上，如果没有数据传输的话，一般是高电平，也就是说你这个传输线如果是空闲的话，一般是高电平，那么当来了一个低电平之后，就说明有数据传输了。那么后面传输的就是数据和校验位了

 3.1 异步串行通信中数据传送速率

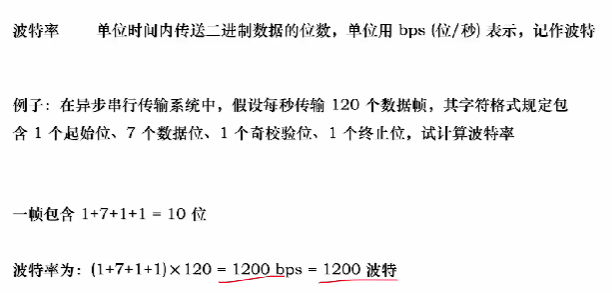

它的数据传送速率用波特率来衡量.

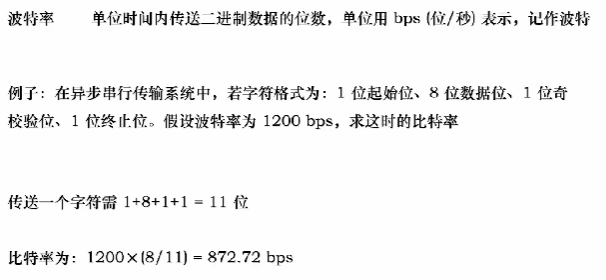

比特率：单位时间内传送有效二进制数据的位数，单位用bps（位/s）表示，记作比特

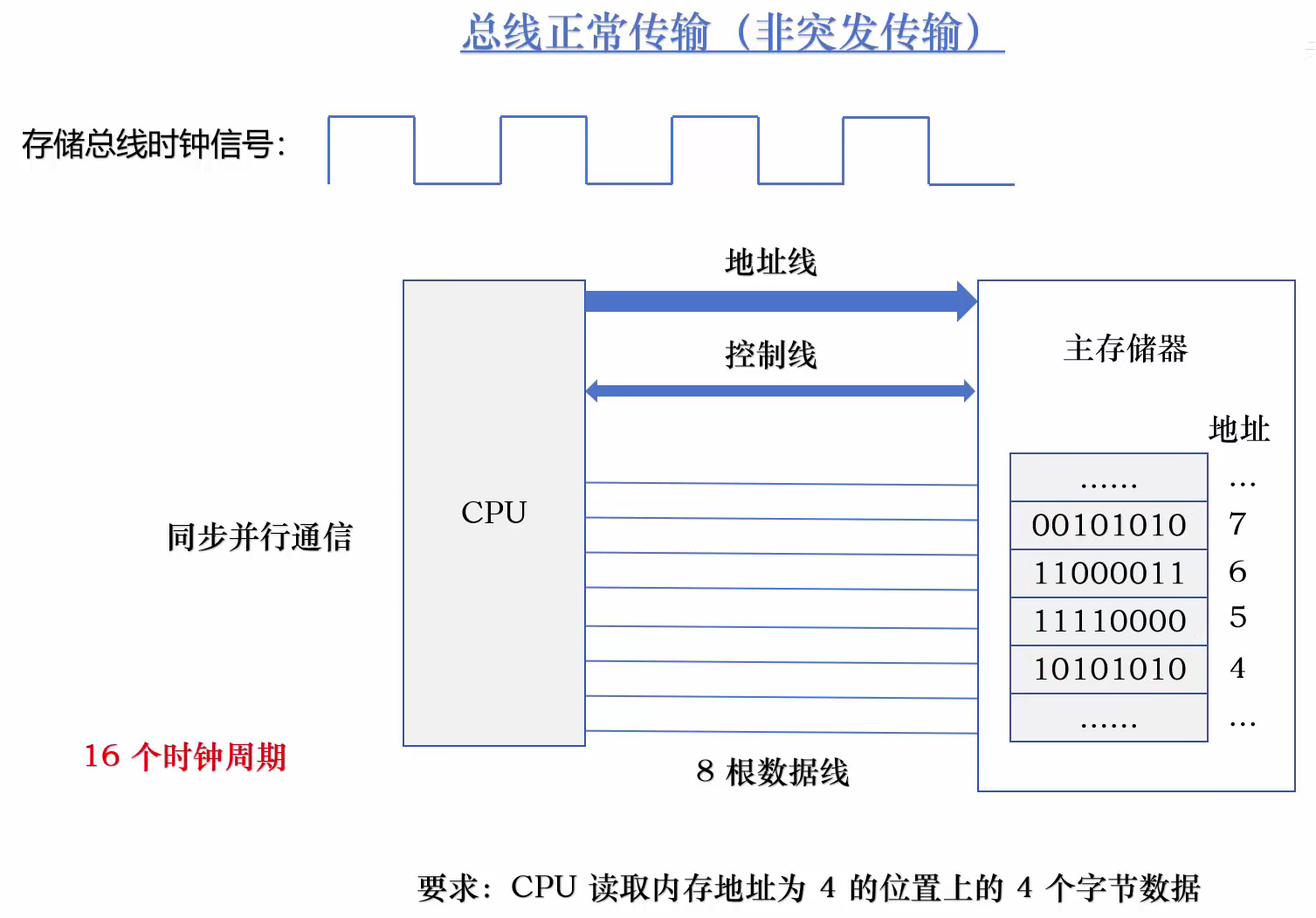

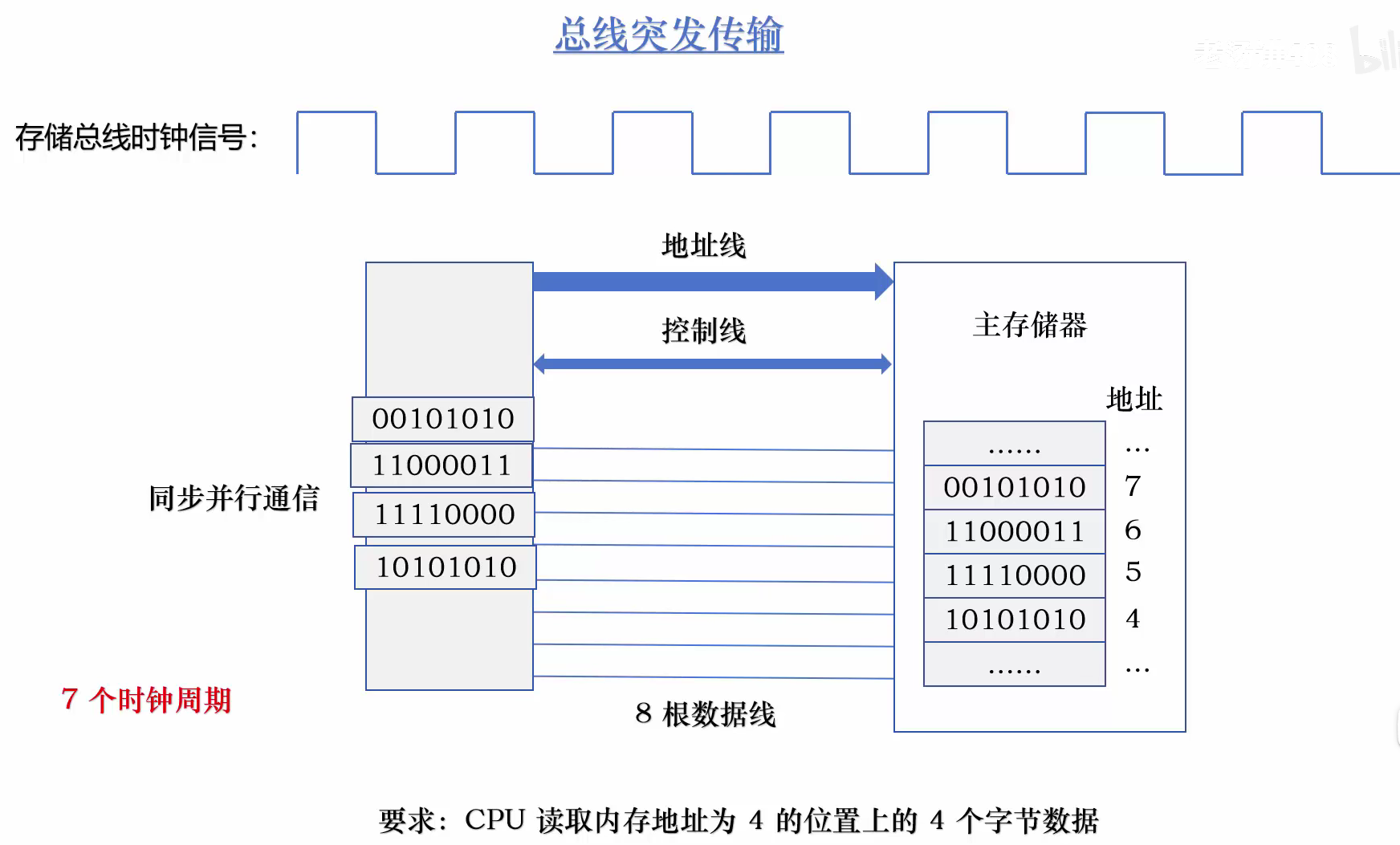

 4.突发传输

🔍 核心差异对比表：

	突发传输	非突发传输
寻址次数	1次起始地址，后续自动增量	每次传输都需独立寻址
效率	高（适合连续数据）	低（适合随机访问）
总线占用	长时间占用但整体效率高	频繁申请释放总线
典型应用	内存批量读写/DMA传输	寄存器访问/I2C设备通信



💡 技术本质：

• 突发传输：
  地址阶段发送首地址+突发长度 → 数据阶段连续传输N个数据
  （类似网购时勾选"批量加入购物车"）

• 非突发传输：
  每次地址阶段+数据阶段只能传输1个数据
  （类似便利店每次结账一件商品）

---

🚀 记忆技巧：

• 记住两种购物场景：
  「零售模式」（非突发）vs 「批发模式」（突发）

• 关键区分点：
  是否需要反复报地址（就像购物时是否要反复扫码）
