各种USB电缆的测试仪

如果有一天你在家里角落摸索出一根数据线，你想要知道这个数据线还能不能用，想要知道它有啥功能，这个时候你就需要有以下这个自制简易的USB线测试仪啦！一起动手做一个吧！

首先，咱先来了解一下USB线吧

USB（Universal Serial Bus）中文名为通用串行总线，是一种串口总线

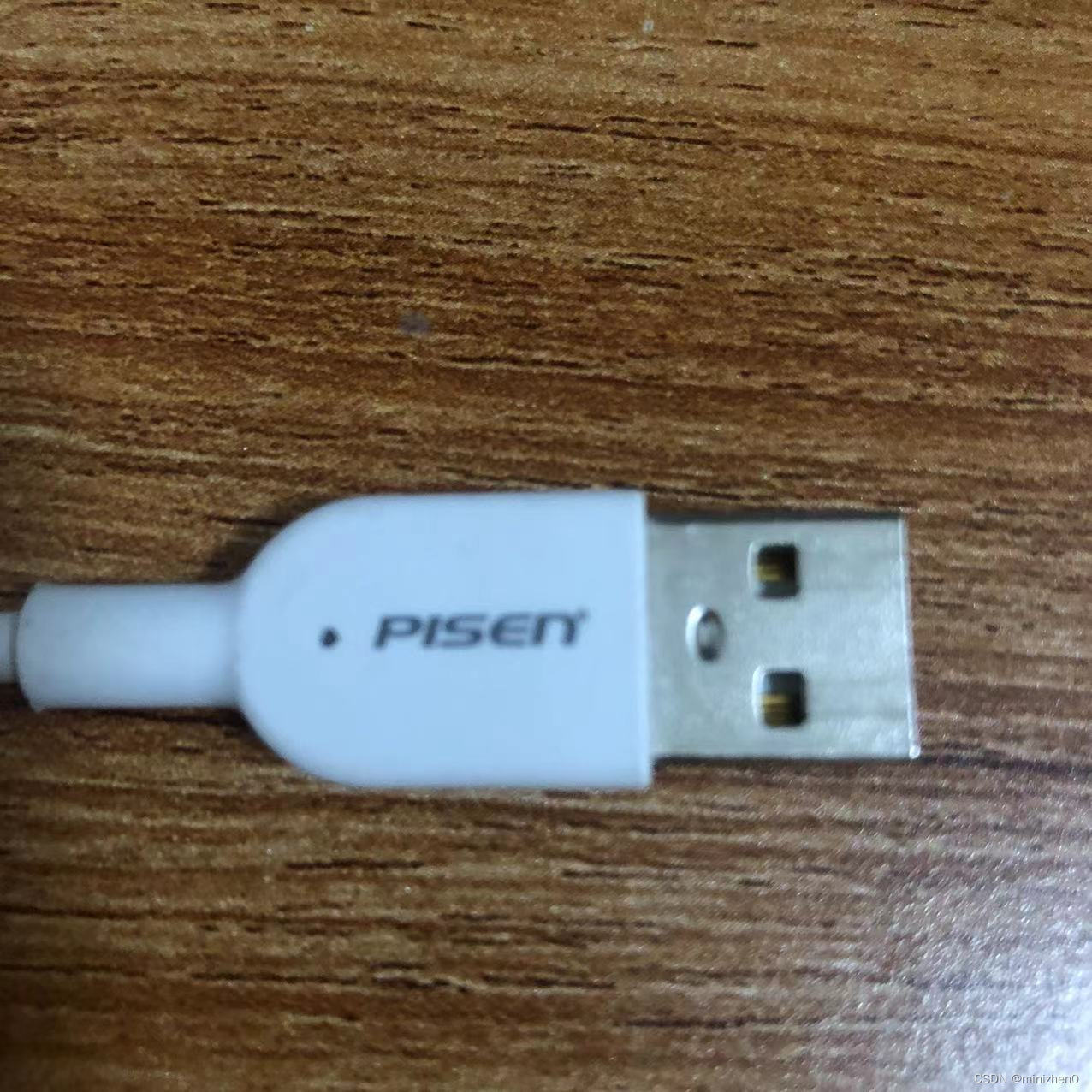

USB Type-A

目前这种接口已经由USB 2.0发展到了USB 3.0，他们最大的差别就是3.0的接口部分为蓝色，而2.0的接口部分为黑色。

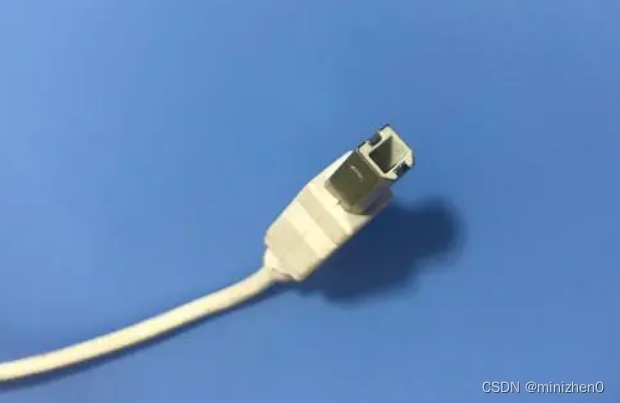

USB Type-B

主要用于大型设备和专业领域。

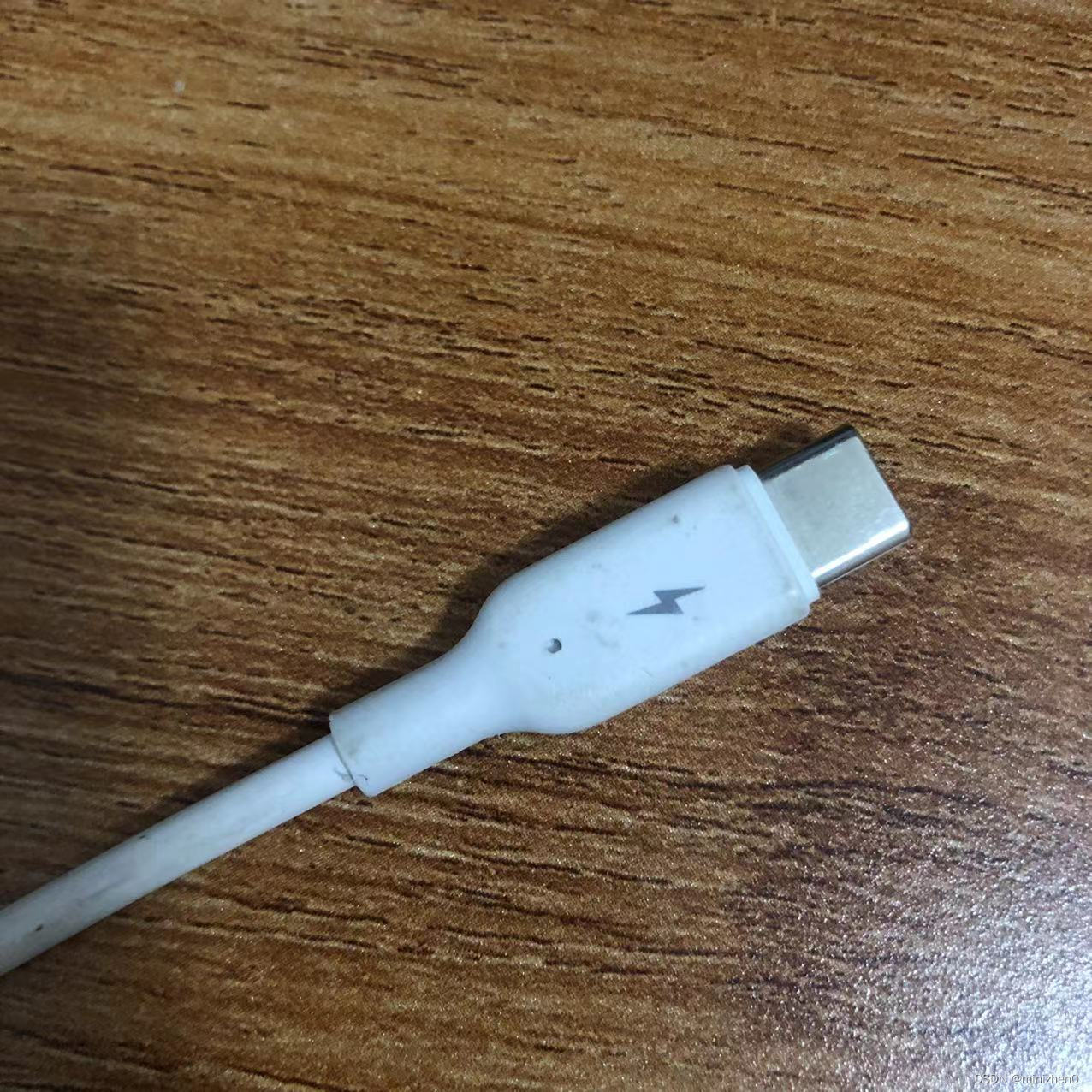

USB Type-C

Type-C的接口是一种全新的USB接口与形式，在国产的Android手机中较为常用。

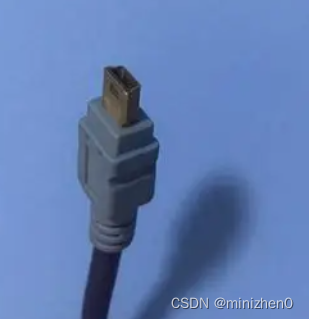

mini USB

mini USB在市场的存活时间较短，可以分为A型、B型、AB型等。

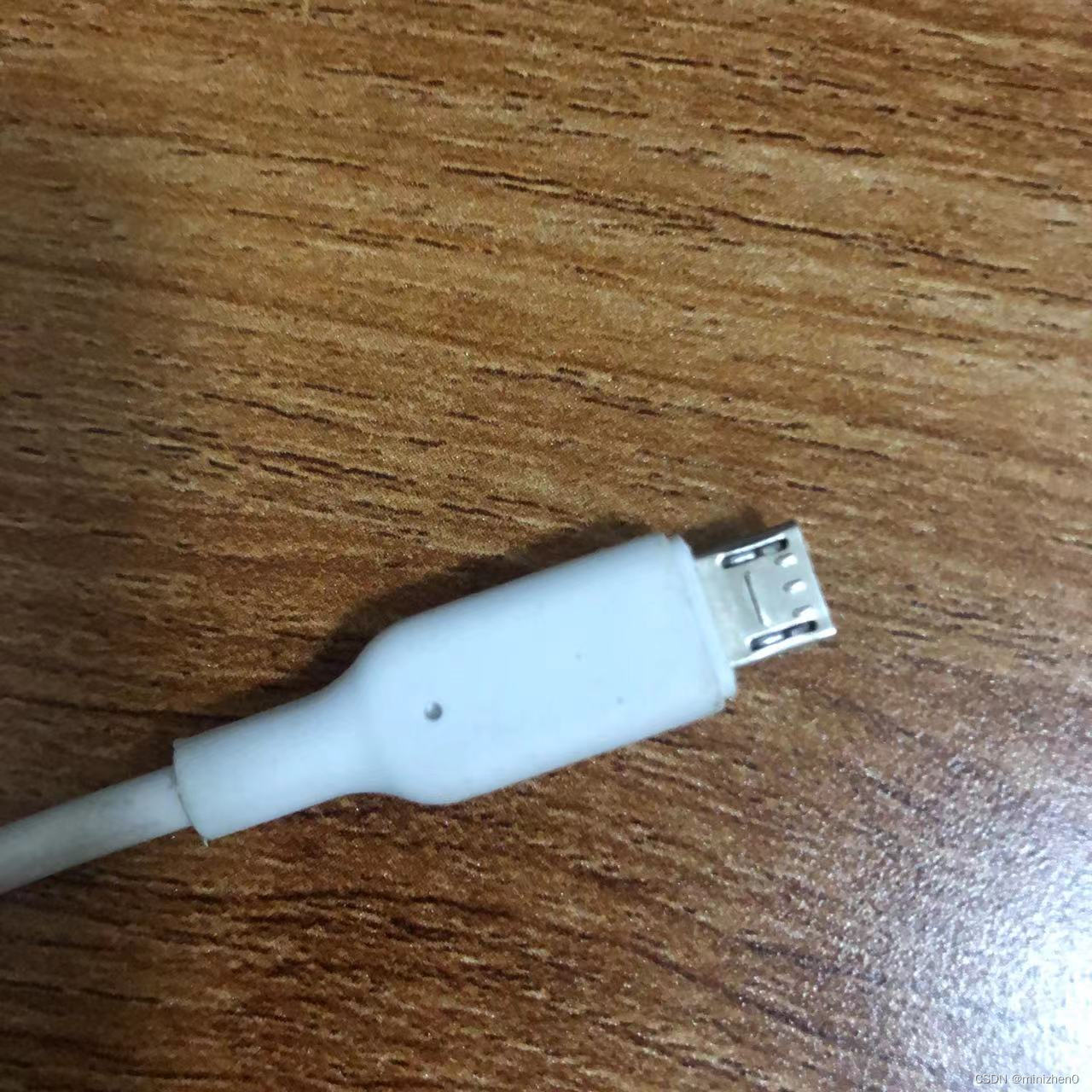

micro USB

在USB Type-C没有大量普及之前，这种接口的USB基本上是国产手机的标配，是其充电和数据传输接口。

Lightning

严格意义这种接口不属于USB中一种。这种接口是2012年苹果公司在发布iPhone 5的时候推出的。这种接口与USB Type-C类似没有正反的区分，使用起来非常的方便。

 以上都是常用的USB线。

如果要想知道随便拿的数据线是什么类型的，有什么功能那咱就要一个USB线测试仪了！现在开始动手做一个吧！

原理图如下：

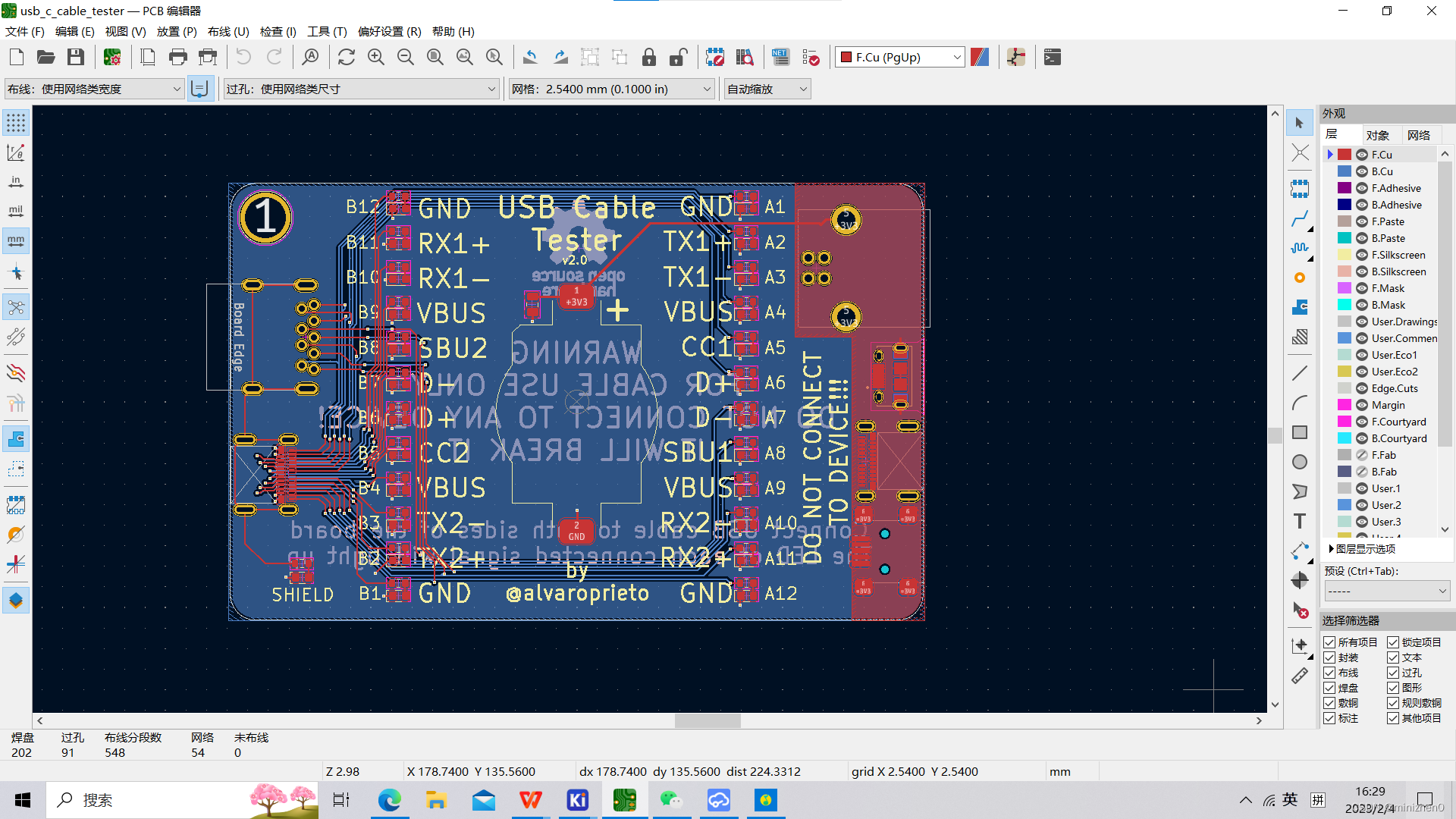

 PCB图如下：

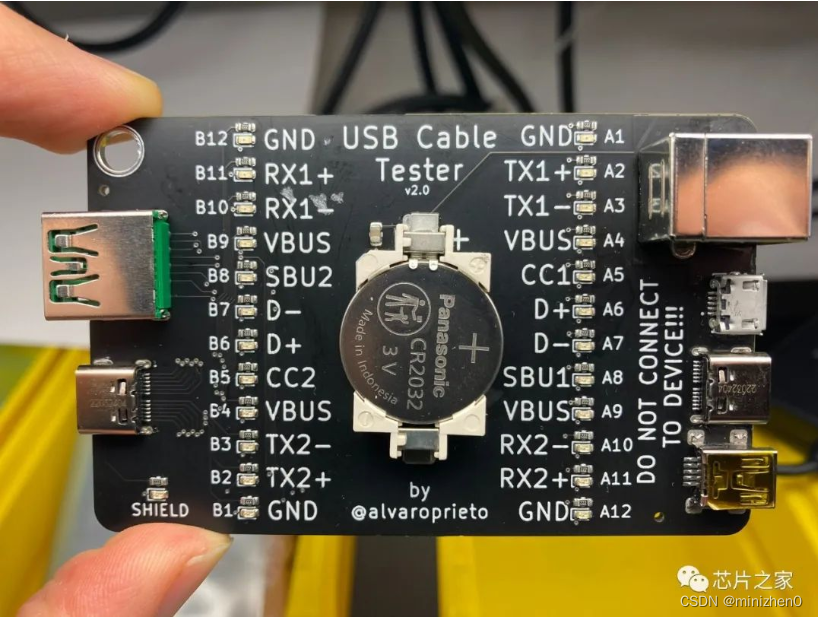

 产品演示：

它的用法很简单，将需要测试的USB线连接到板子两侧，如果对应线是通的，那信号LED将点亮，就可以知道该USB线对应的功能。

例如，有些USB线只有充电功能没有数据传输的功能，我们可以通过测试仪分辨出来。

只有GND,VBus,CC1,CC2,VBus,GND这六个引脚的Type_c，它就是只有充电功能的数据线。

当我们用数据测试仪就可以发现所测试的USB线有什么功能。

对应的引脚配置如下

VBus:总线电源，USB PD协议可配置电压，最大20V5A
GND： 地线
TxRx：Tx1 Rx1 Tx2 Rx2 两组数据传输信号，usb3.1标准
CC: CC1和CC2，两个关键引脚，作用很多。
探测连接，区别正反面，区分DFP和UFP，也就是主从（虽然typec支持正反插，但typec的点定义并不完全对称，比如RX1，翻转插头再插入就是RX2，所以需要系统识别插头的正反插情况，用来正确配置Tx和Rx的连接通讯，虽然定义里有CC1和CC2，但是线缆里只有一根cc线，正反插可以连接不同的引脚，通过读取上下拉电平，从而识别插头的方向）
配置Vbus，有USB type-c和USB powerDeliver两种模式
配置Vconn，当线缆里有芯片的时候，一个cc传输信号，一个cc编程供电Vconn，用来给线缆里的芯片供电（3.3V或5V）；
配置其他模式，如接音频配件时，DP，PCIe时
D+ D-：用来兼容USB2.0协议的数据传输，音频复用时也是LR信号
SBU：复用引脚，和USB协议本身关系不大，复用为其他端口时使用。



大家可以在下面github下载PCB工程文件，感谢alvarop的开源！

https://github.com/alvarop/usb_c_cable_tester
