变频器IGBT驱动电路工作原理

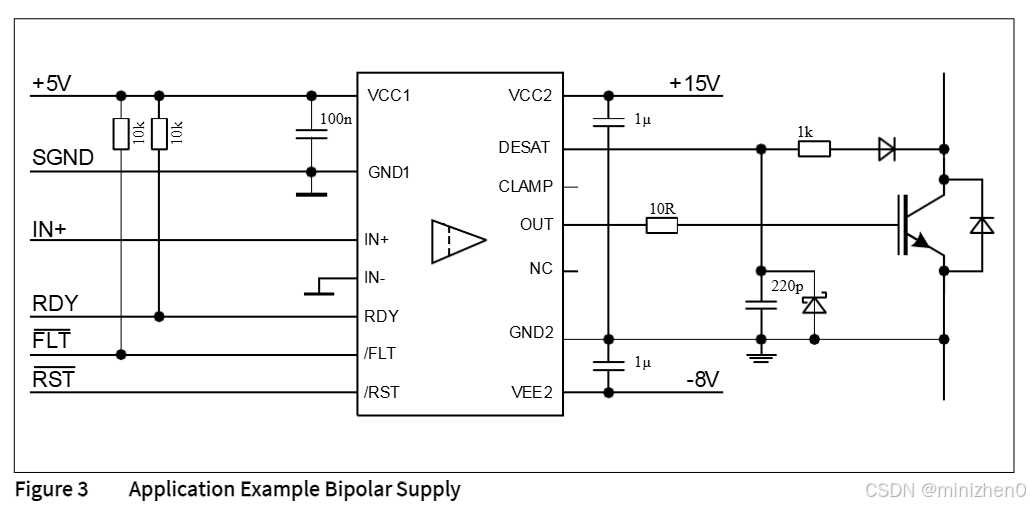

该电路采用1ed020i12-fa2变压器隔离型驱动芯片

控制端采用5V供电，驱动端采用15V供电

IN+是信号正相输入端，IN-是信号反相输入端

RDY为信号准备输出，高电平时为准备好

/FLT是芯片故障输出，高电平为无故障

/RST是复位引脚

DESAT是IGBT的去饱和检测输入监测IGBT饱和电压（VCE），以检测由短路引起的去饱和现象。如果输出（OUT）为高电平，VCE高于规定值，且一定的消隐时间已经结束，去饱和保护功能就会被激活，IGBT将被关断。消隐时间可通过外接电容进行调节。

CLAMP是钳位（米勒钳位） 在IGBT以特定电压关断后，将栅极电压接地，以避免IGBT出现寄生导通现象。 在关断过程中，会对栅极电压进行监测，当栅极电压低于VEE2以下2V时，钳位输出被激活。锁定，防止IGBT意外导通

VEE2 输出芯片的负电源引脚。如果没有负电源电压可用，所有 VEE2 引脚都必须连接到 GND2

电路工作原理：

当IN+输入高电平OUT输出高电平IGBT导通，反之IGBT截止，这个时候CLAMP锁定低电平。这个芯片内置两个信号变压器隔离输入端和输出端的直流电压传递交流信号。/RST，/FLTÿ
