51单片机与74LS164串行通讯

本文介绍了如何利用51单片机的中断和定时器原理实现串行通信,并配合74LS164进行串并转换,以驱动数码管显示。通过Keil编程和Proteus仿真,详细展示了整个过程和示例代码。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1. 设计任务

1.1 掌握51单片机中断原理及使用方法;

1.2 掌握51单片机定时器原理及使用方法;

1.3 掌握51单片同步串行通信原理及使用方法。

2. 设计原理

2.1 51单片机与74LS164实现串行通信点亮LED

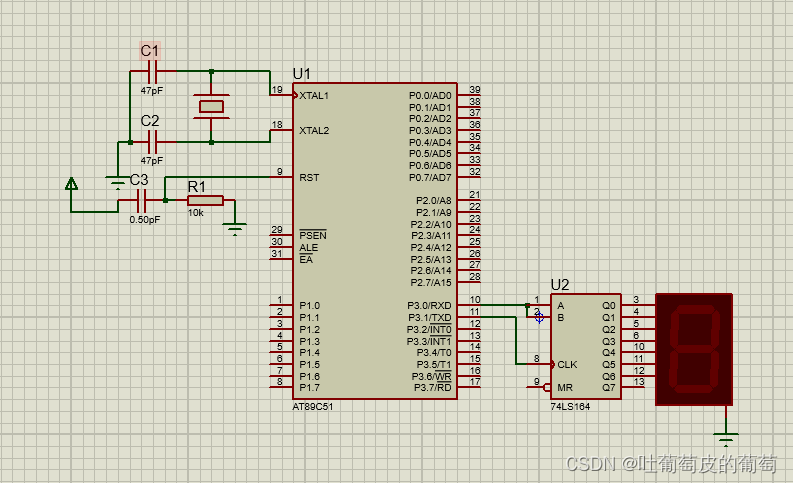

串并转换原理图

        如图所示将74LS164与51单片机通过串口进行连接。51单片机串口通信方式必须选择方式0。74LS164中A,B是传入的信号端口,其实它的内部结构相当于多个D触发器构成的一个8位的移位寄存器。A、B同时连接单片机RXD端即接受单片机发送的数据。当单片机工作在方式0时TXD为移位脉冲输出而CLK恰好可以连接到TXD端。传输的数据由于传出的第一位传到74LS164时为它的最后一位数,所以译码的时候需要注意。通过定时器中断方式使单片机一秒钟传输一次数据,通过串并转换就可以达到使数码管显示的效果。

3. keil程序

#include<reg51.h>
#include<stdio.h>
#define uchar unsigned char
uchar idata i = 0;	//用来达到循环显示的目的
uchar idata led[] = {0x03,0x9f,0x25,0x0d,0x99,0x49,0x41,0x1f,0x01,0x09};//定义单片机传输的数据
unsigned int idata time = 1000;//进入中断1000次
void main()
{
	EA = 1;//开总中断
	ET1 = 1;//开定时器T1中断
	TR1 = 1;//开定时器T1
	TH1 = 0xfc;
	TL1 = 0x18;	//定时器定时1ms
	TMOD = 0x10;//定时器T1工作方式1
	SCON = 0x00;//串口工作方式0
	while(1);
}
void timeduan() interrupt 3 //中断T1
{
	time = time-1;//自减
	TH1 = 0xfc;
	TL1 = 0x18;//T1重新赋初值
	if(time == 0)//1000次中断结束
	{
		SBUF = ~led[i];//赋值使51开始传输一次
		i++;//下次传输是下一个数
		time = 1000;
		if(i == 10)
		{
			i = 0;//十次之后重新从第一个数开始传输
		}
	}
}

4. proteus源程序

源程序见文章上方绑定资源

5. 效果图

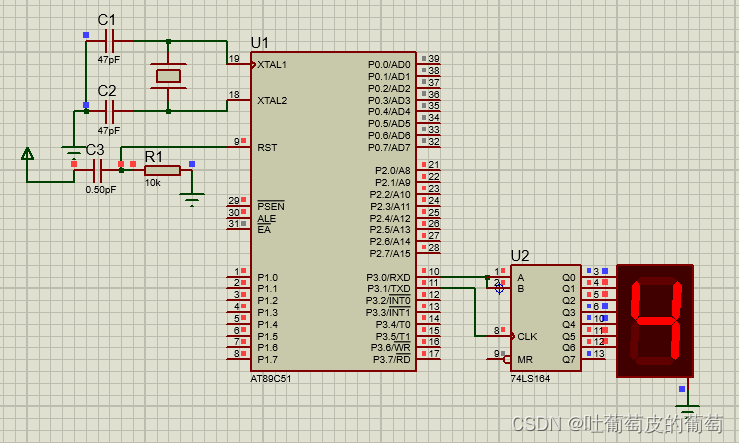

串并转换效果图
