Android 项目的工程目录结构——学习笔记

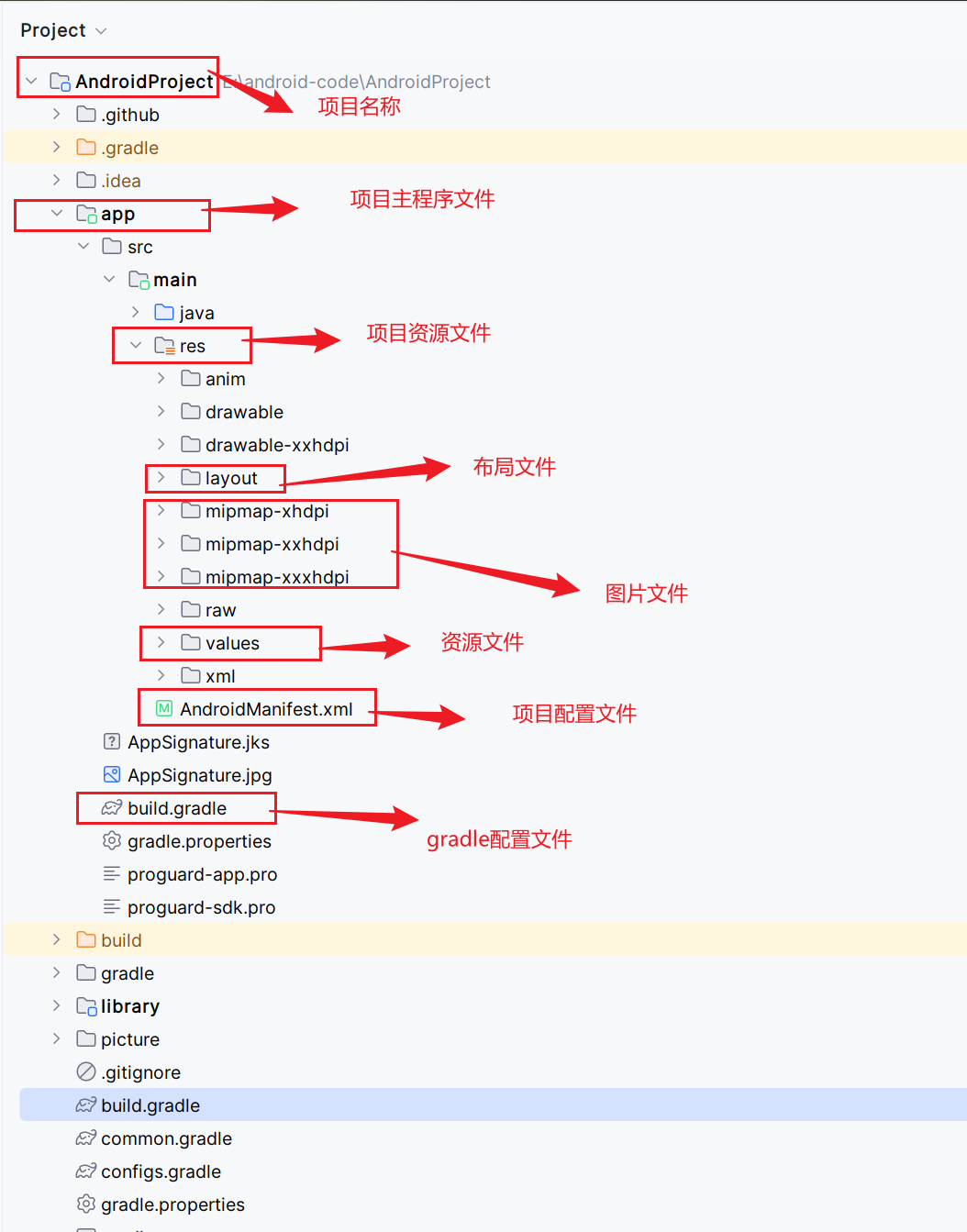

project结构

即真实的文件目录结构

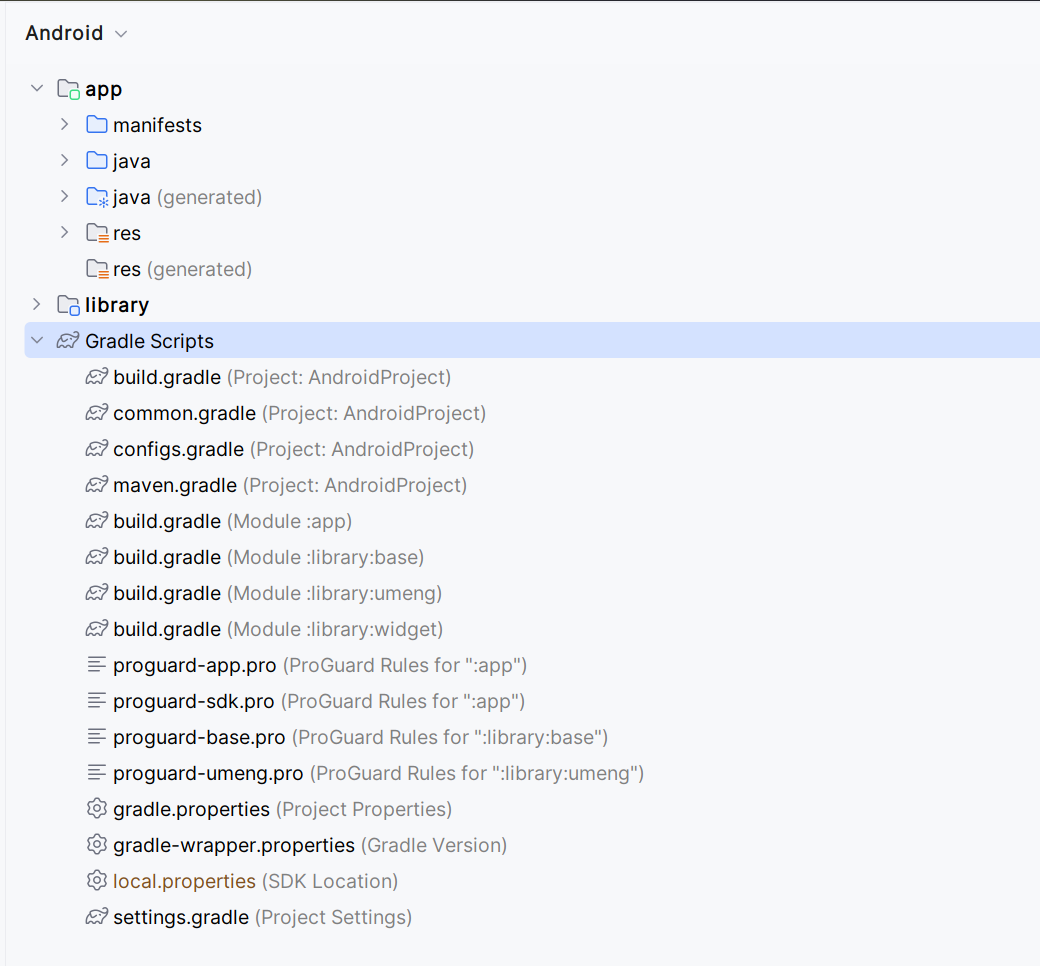

Android 文件结构

App工程分为两个层次，第一个层次是项目，另一个层次是模块。模块依附于项目，每个项目至少有一个模块，也能拥有多个模块。“编译运行App”，指的是运行某个模块，而非运行某个项目，因为模块才对应实际的App。

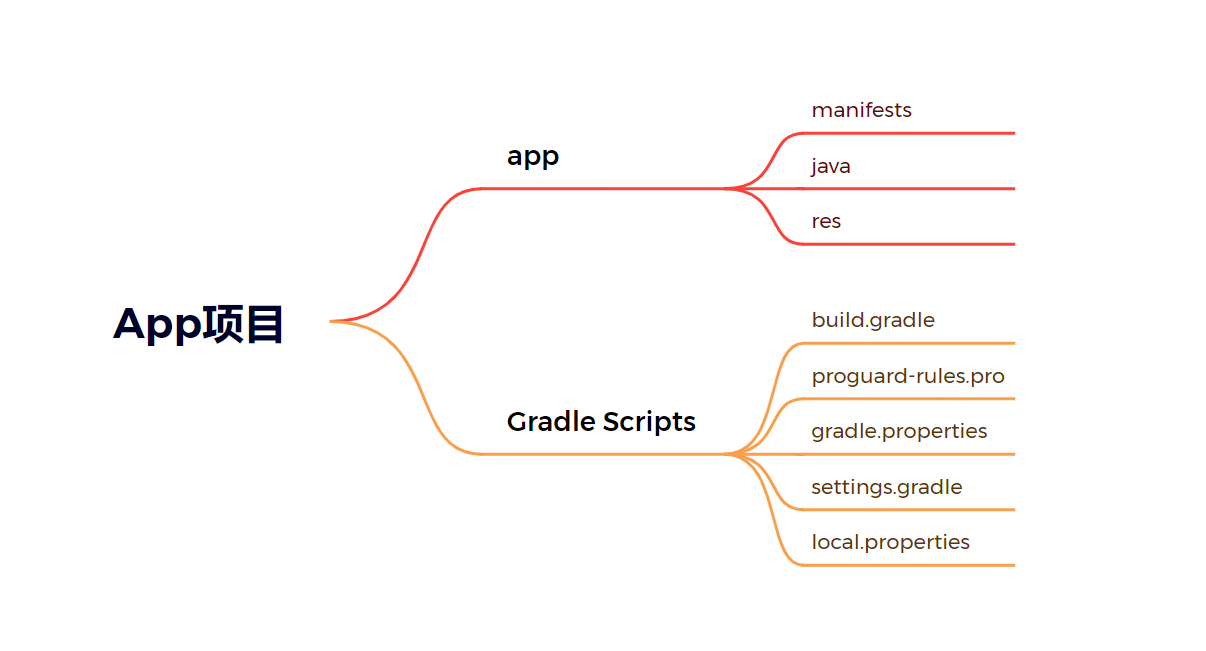

App项目下面有两个分类:app(代表app模块)、Gradle Scripts。

app下面有3个子目录，Gradle Scripts下面主要是工程的编译配置文件

app文件夹

(1)manifests子目录，下面只有一个XML文件，即AndroidManifest.xml，它是App的运行配置文件。

(2)java子目录，下面有3个com.example.myapp包，其中第一个包存放当前模块的java源代码，后面两个包存放测试用的java代码。

(3)res子目录，存放当前模块的资源文件。res下面又有4个子目录：

• drawable目录存放图形描述文件与图片文件。
• layout目录存放App页面的布局文件。
• mipmap目录存放App的启动图标。
• values目录存放一些常量定义文件，例如字符串常量strings.xml、像索常量dimens.xml、颜色常量colors.xm)、样式风格定义styles.xml等。

Gradle Scripts

Gradle 是一个项目自动化构建工具，帮我们做了依赖、打包、部署、发布、各种渠道的差异管理等工作。

Gradle Scripts主要是工程的编译配置文件，主要有:

1. build.gradle，该文件分为项目级与模块级两种，用于描述App工程的编译规则。
2. proguard-rules.pro，该文件用于描述java代码的混淆规则。
3. gradle.properties，该文件用于配置编译工程的命令行参数，一般无须改动
4. settings.grade，该文件配置了需要编译哪些模块。初始内容为include':app'，表示只编译app模块。
5. local.properties，项目的本地配置文件，它在工程编译时自动生成，用于描述开发者电脑的环境配置，包括SDK的本地路径、NDK的本地路径等。

project 级别的buildradle：

指定了当前项目的总体编译规则，打开该文件在buildscript下面找到repositories和dependencies两个节点，其中repositories节点用于设置Android studio插件的网络仓库地址，而dependencies节点用于设置gradle插件的版本号。由于官方的谷歌仓库位于国外，下载速度相对较慢，因此可在repositories节点添加阿里云的仓库地址，方便国内开发者下载相关插件。

repositories{}闭包：配置远程仓库

该闭包中声明了jcenter()和google()的配置，其中jcenter是一个代码托管仓库，上面托管了很多Android开源项目，在这里配置了jcenter后我们可以在项目中方便引用jcenter上的开源项目，从Android Studio3.0后新增了google()配置，可以引用google上的开源项目。

dependencies{}闭包：配置构建工具

该闭包使用classpath声明了一个Gradle插件，由于Gradle并不只是用来构建Android项目，因此此处引入相关插件来构建Android项目，其中’3.3.3’为该插件的版本号，可以根据最新的版本号来调整。

// Top-level build file where you can add configuration options common to all sub-projects/modules.

buildscript {//这里是gradle脚本执行所需依赖，分别是对应的maven库和插件

 repositories {
 google()//从Android Studio3.0后新增了google()配置，可以引用google上的开源项目
 jcenter()//是一个类似于github的代码托管仓库，声明了jcenter()配置，可以轻松引用 jcenter上的开源项目
 }
 dependencies {
 classpath 'com.android.tools.build:gradle:3.0.0'此处是android的插件gradle，gradle是一个强大的项目构建工具


 // NOTE: Do not place your application dependencies here; they belong
 // in the individual module build.gradle files
 }
}

allprojects {//这里是项目本身需要的依赖，比如项目所需的maven库
 repositories {
 google()
 jcenter()
 }
}

// 运行gradle clean时，执行此处定义的task任务。
// 该任务继承自Delete，删除根目录中的build目录。
// 相当于执行Delete.delete(rootProject.buildDir)。
// gradle使用groovy语言，调用method时可以不用加（）。
task clean(type: Delete) {
 delete rootProject.buildDir
}

moudle级别的bulidgradle:

模块级别的 build.gradle 对应于具体模块，每个模块都有自己的 build.gradle，它指定了当前模块的详细编译规则。

1. plugins：引入插件

2. android：包含了配置 Android 构建的所有信息，比如编译 SDK 版本、应用 ID、版本号、签名配置等。

3. dependencies：用于声明该模块所依赖的其他库和模块。可以包括编译时依赖、运行时依赖、测试依赖等。

plugin块：

表示应用了插件，另一种较早的一种声明方式，也是一种比较常见的方式：

apply plugin: 'com.android.application'

android：

1、添加signingConfigs{}闭包：

2、compileSdkVersion：设置编译时用的Android版本

3、buildToolsVersion：设置编译时使用的构建工具的版本，Android Studio3.0后去除此项配置

4、defaultConfig{}闭包：

• applicationId：指定了项目的包名。
• minSdk：指定项目最低兼容的版本，如果设备小于这个版本或者大于maxSdkVersion(一般不用)将无法安装这个应用，这里指定为16，表示最低兼容到Android 4.1系统。
• targetSdk：指定项目的目标版本，表示在该目标版本上已经做过充分测试，系统会为该应用启动一些对应该目标系统的最新功能特性，Android系统平台的行为变更，只有targetSdk的属性值被设置为大于或等于该系统平台的API版本时，才会生效。
• versionCode：表示版本号，一般每次打包上线时该值只能增加，打包后看不见。
• versionName：表示版本名称，展示在应用市场上。
• testInstrumentationRunner “android.support.test.runner.AndroidJUnitRunner”表明要使用AndroidJUnitRunner进行单元测试。

5、 buildTypes{}闭包：

这个闭包主要指定生成安装文件的主要配置，一般包含两个子闭包，一个是debug闭包，用于指定生成测试版安装文件的配置，可以忽略不写；另一个是release闭包，用于指定生成正式版安装文件的配置。

6、sourceSets{}闭包：配置目录指向

7、packagingOptions{}闭包：打包时的相关配置

8、productFlavors{}闭包：多个渠道配置

9、lintOptions{}闭包：代码扫描分析

Androidmanifest.xml
