实验2.2 跨交换机VLAN

实验内容

跨交换机实现VLAN

实验拓扑图

在这里插入图片描述

实验过程

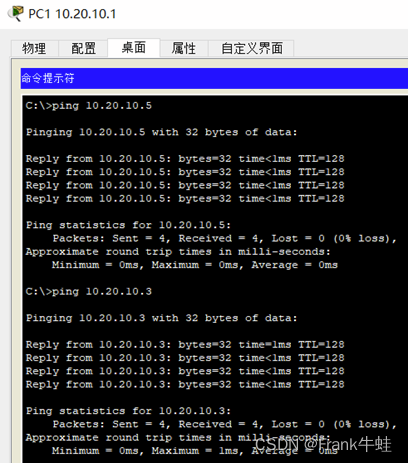

1. 根据实验拓扑图配置IP，没设vlan之前，查看是否能ping通

在这里插入图片描述

结果如图

三台PC均能ping通

2. 跨交换机设置VLAN

三层交换机创建VLAN10、20

Switch>
Switch>enable
Switch#configure terminal
Switch(config)#vlan 10
Switch(config-vlan)#name VLAN10
Switch(config-vlan)#exit
Switch(vlan)#
Switch(vlan)#vlan 20 name VLAN20
VLAN 20 modified:
    Name: VLAN20

配置多层交换机接口

Switch(config)#interface FastEthernet0
