LT7689 串口屏相关功能代码详解

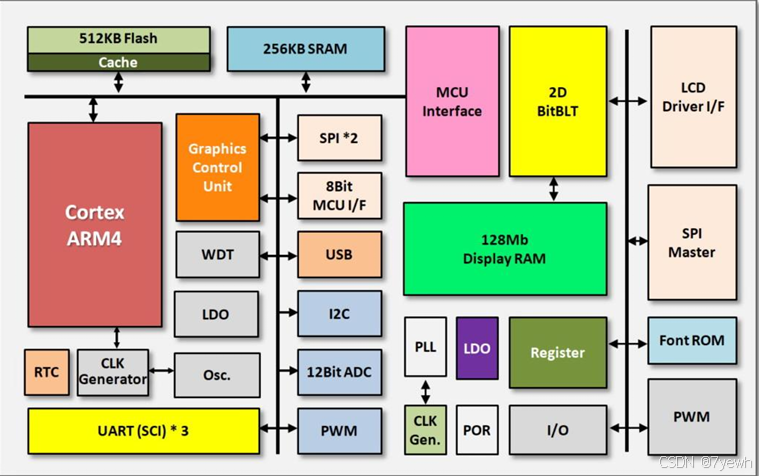

LT7689 是一款结合了 Cortex-M4 MCU 和 2D图形加速器 的控制芯片，旨在提供高效的串口通信和显示功能。它的主要用途是通过简单的串口指令将显示内容传输到 TFT屏幕 上，适合嵌入式系统的显示控制需求。

Cortex-M4 MCU 内核，支持高达 150MHz 的主频，拥有 508KB Flash 和 256KB SRAM 存储，提供了足够的计算和存储空间用于嵌入式应用。

2D图形加速器 用于提升图形显示的效率，减少主控MCU处理显示所需的时间。支持图形加速、几何图形绘制、图形混合等功能，极大地提高了显示操作的性能。

功能/特性	描述
支持的显示分辨率	支持 320x240 (QVGA) 到 1280x1024 (SXGA) 分辨率的显示屏。支持 16位、18位 和 24位 的 RGB 接口显示屏。
内置显示内存	128Mb 的显示内存用于存储图片、动画、UI元素等显示内容。
图形加速和硬件支持	内置 图形加速器（BTE），支持 旋转、镜像效果、画中画（PIP）、几何图形绘制 等硬件加速功能，减少MCU负担，提升显示效率。
UART串口通信	通过 UART 串口进行与主控MCU的通信。支持多个 SCI（UART）接口，可连接如 蓝牙模块、WiFi模块 等其他通信模块。
外设接口	提供 USB接口、SD卡（SPI）接口、音频输出DAC接口、模拟输入AIN、PWM接口 和 INT中断接口 等接口，可作为普通GPIO进行配置。
UI界面开发	支持 UI_Editor-II 和 UI_Emulator-II 软件，开发者可在PC上进行UI设计和模拟，支持图片显示、GIF动画、进度条、菜单、时钟、二维码等UI元素。
UI功能	支持 图片显示、进度条、滑动菜单、字符串显示、中英文键盘、数字键盘、模拟时钟、数字时钟、指针显示、二维码生成、多国语言、音效播放、变量控制 等功能。
存储与处理能力	内部具备 508KB Flash 和 256KB SRAM，可直接在内部存储器中执行和存储显示内容，减少对外部存储的依赖。支持 SPI Flash接口 用于存储外部资源。
主控MCU功能	除了显示控制功能外，LT7689 还可作为 主控MCU 使用，具有 高容量Flash和SRAM，内置 图形加速引擎（BTE和几何引擎），能独立处理显示任务。
应用场景	适用于各种嵌入式产品，如 智能家电、汽车仪表盘、摩托车面板、多功能事务机、工业控制设备、医疗美容设备、智能音箱、充电设备、水电表 等。

接下来就是相关代码分析，供大家学习乐升的板载资源作为参考。

    uint16_t cx, cy;
	uint8_t w_temp, h_temp;

	NVIC_SetVectorTable(0x800A000, 0);
	PeripheralInit();

	WDT_Init(0x4786*2);

定义了两个 16位无符号整数 变量 cx 和 cy，表示 x坐标 和 y坐标，存储图形显示中的坐标位置。

两个 8位无符号整数 变量 w_temp 和 h_temp，用于存储临时 宽度 和 高度，用图形或区域的尺寸。

NVIC_SetVectorTable(0x800A000, 0);：此函数调用设置 中断向量表 的地址。在ARM架构的嵌入式系统中，中断向量表 是存放中断服务例程（ISR）的表格，控制CPU如何处理中断请求。

0x800A000 是 中断向量表的地址，它是存放中断服务例程的基地址。

第二个参数 0 通常表示将向量表设置到该地址之后的偏移位置。一般情况下，0 表示从地址 0x800A000 开始加载向量表。

PeripheralInit 外设初始化函数的调用，它负责初始化和配置系统中的外设。

WDT_Init(0x4786*2);：此函数调用用于初始化 看门狗定时器（WDT）。看门狗定时器是一种用于监控系统健康状态的外设。如果系统在设定的时间内没有重置看门狗定时器，系统就会认为出现故障，并进行复位或其他预设的动作。

0x4786*2：这是给定的看门狗定时器的 计时值，它是 0x4786 （即 18310）乘以 2，所以实际的值是 36620。这个值会决定看门狗计时器的超时周期。该值可能表示看门狗触发复位的时间，单位可能是毫秒或其他时间单位，具体取决于系统时钟配置。

		WDT_FeedDog(); //Clear watchdog
        #if !IIC_BUS
        #if (UARTBUS_OPTION == 0)
		Main_From_UartRxBuff();
		if (gUsartRx.Flag)
			LT_ReceiveCmd(gUsartRx.Buf);

WDT_FeedDog();用于 喂狗，即清除 看门狗定时器。看门狗定时器用于确保系统在预定时间内执行某些操作。

#if !IIC_BUS 表示当 IIC_BUS 不是宏定义时（即 IIC_BUS 为 0 或未定义时），编译器将包括接下来的代码块。如果 IIC_BUS 被定义了或为非零值，则跳过接下来的代码块。若不使用 I2C 总线，则执行后续代码，否则跳过。

#if (UARTBUS_OPTION == 0) 是一个条件编译指令，当 UARTBUS_OPTION 的值等于 0 时，编译器将包括该块代码。UARTBUS_OPTION是一个配置选项，用来控制程序使用的串口总线模式。

Main_From_UartRxBuff(); 是一个函数调用，用于从 UART 接收缓冲区 中提取数据并进行处理。

if (gUsartRx.Flag)：检查全局变量 gUsartRx.Flag 的状态，通常 Flag 用来标记是否接收到有效的数据。如果 Flag 被设置为真，说明有数据从串口接收缓冲区中成功读取。

LT_ReceiveCmd(gUsartRx.Buf);：如果接收标志 Flag 为真，则调用 LT_ReceiveCmd(gUsartRx.Buf)，处理接收到的数据。gUsartRx.Buf 是一个缓冲区，存储了从 UART 接收到的数据，LT_ReceiveCmd() 函数可能用于解析并执行命令或处理接收到的信息。

        if(UI_update == 1)
		{
			while(1)
			{
				WDT_FeedDog(); //Clear watchdog;
				Main_From_UartRxBuff();
				if (gUsartRx.Flag)
				LT_ReceiveCmd(gUsartRx.Buf);

				if(UI_update == 0) break;
			}
		}

标记界面是否需要更新，如果更新，进入 while(1) 无限循环，表示代码将不断地执行循环体内的操作，直到条件满足 break 跳出循环。WDT_FeedDog() 函数用于清除看门狗定时器，防止系统在此循环中被看门狗重置。如果看门狗定时器没有被及时喂养（清除），系统会复位。所以每次进入循环时都需要调用该函数来保持系统正常运行。Main_From_UartRxBuff() 函数用于从 UART 接收缓冲区读取数据。根据函数名，将接收到的数据从缓冲区中提取并放入相应的处理队列或缓存中，等待进一步处理。if (gUsartRx.Flag) 检查是否有有效的 UART 数据接收标志。如果 gUsartRx.Flag 被置为真，说明有数据被成功接收到并存储在 gUsartRx.Buf 中。LT_ReceiveCmd(gUsartRx.Buf); 函数用于处理接收到的数据（存储在 gUsartRx.Buf 中）。它可能解析数据并执行相关命令。在每次循环结束时，检查 UI_update 的值。如果 UI_update 被置为 0，则执行 break 语句跳出 while 循环，终止数据接收和处理的过程。这意味着只有在 UI_update 为 1 时才会持续进入这个循环，直到 UI_update 变为 0，才能退出循环。

		if (var[0x700e * 2 + 1])
			BackLight_control(); // Backlight control

		if (page_refreshing > 20)
		{
			page_refreshing = 0;
			Get_date_variable_Id_Regular_update(pic_id);
		}
		if(Count_reg_num > 0)
		{
			Count_reg_num--;
			reg_operation(Count_reg[Count_reg_num]);
		}
		if (gWavFlag == 1 || gWavType == 1)
			LT_PlayWav_DAC();

var[0x700e * 2 + 1] 这一行从 var 数组中获取一个特定的值，地址为 0x700e * 2 + 1，这个地址对应的是一个配置值。如果这个值不为 0（即为真），调用 BackLight_control() 函数来控制屏幕的背光亮度。此函数会调整屏幕的亮度或开启/关闭背光。page_refreshing 变量用于跟踪页面刷新的计数。if (page_refreshing > 20) 判断如果页面刷新计数超过 20，则：将 page_refreshing 重置为 0，表示已经完成了一次刷新操作。调用 Get_date_variable_Id_Regular_update(pic_id) 函数，执行定期更新操作，传入 pic_id 作为参数，用于更新某个图像或数据。Count_reg_num 变量记录了待处理的寄存器操作数。if(Count_reg_num > 0) 判断如果还有未操作的寄存器操作：Count_reg_num--，减少操作计数。调用 reg_operation(Count_reg[Count_reg_num]) 执行当前寄存器操作，Count_reg[Count_reg_num] 可能是当前操作的寄存器地址或操作参数。if (gWavFlag == 1 || gWavType == 1) 判断是否有音频播放需求：gWavFlag == 1 或 gWavType == 1 为真时，表示需要播放音频。如果条件成立，调用 LT_PlayWav_DAC() 函数，会通过 DAC（数字到模拟转换器）播放 WAV 文件。

        show_gif();				// gif
		show_Clock();	 		// Analog clock
		show_RTC();		 		// Digital clock
		scroll_text();	 		// Text scroll1
		Display_Curve(); 		// Curve
		show_Count();			// Time counter
		Check_Var_Count();
		Check_Pointer();

show_gif();该函数用于显示 GIF 动画。它负责在屏幕上显示一个动画图片，通常用于展示动态图像或动态效果。

show_Clock();show_Clock() 是一个模拟时钟的显示函数。它会在屏幕上绘制一个模拟时钟，显示类似于传统指针式时钟的界面。

show_RTC();该函数用于显示数字时钟，通常基于 RTC（实时时钟）模块读取当前时间并以数字形式显示，通常表现为类似于 "12:34:56" 这样的时间格式。

scroll_text();scroll_text() 函数用于实现滚动文本的效果。通常，它会将一段文字从屏幕的一侧滚动到另一侧，常用于显示新闻、通知或者长文本信息。

Display_Curve();Display_Curve() 函数显示一条曲线，可能是在屏幕上绘制数据曲线（如实时数据的变化、传感器读数等）或者其他图形曲线。

show_Count();show_Count() 函数是一个时间计数器的显示功能。它会在屏幕上显示一个计数器，可能用于倒计时、计时器功能或者显示其他计数类信息。

Check_Var_Count();Check_Var_Count() 函数看起来是一个检查变量计数的函数。它可能会对某个或某些计数变量进行检查和更新，确保数据的正确性。

Check_Pointer();Check_Pointer() 函数是用来检查指针状态或位置的。它可能涉及触摸屏的触摸点、鼠标指针的位置，或者某些指针数据结构的状态检查。

        Basic_touch();			// Basic touch control
		Adj_touch();			// Variable adjustment
		Progress_bar_sliding();	// Sliding progress bar
		data_input();			// Data input
		slideMune();			// Slide menu
		RingSld_touch();		// Ring progress bar with touch
		Ascii_input();			// ASCII keyboard
		GBK_input();			// GBK keyboard
		VarKey_touch();			// Multivariable adjustment
		pop_up_touch();			// Pop-up window

Basic_touch();该函数是基本的触摸控制功能，用于检测用户的触摸输入并响应基础的交互操作，比如触摸屏的点击、滑动等。

Adj_touch();Adj_touch() 函数用于调整某些变量或界面元素，例如调整亮度、音量、颜色等。它可能允许用户通过触摸界面上的滑块或按钮来调整设置。

Progress_bar_sliding();该函数用于显示和控制滑动进度条。用户通过触摸屏滑动进度条来调整某个进度或者参数的值，例如音量、进度等。

data_input();data_input() 函数涉及通过触摸屏进行数据输入，例如用户输入数字或文本，可能用于输入设置值、数字、日期等。

slideMune();slideMune() 函数是用于滑动菜单的控制。当用户通过滑动屏幕来导航菜单时，这个函数会处理菜单的显示和隐藏操作。

RingSld_touch();RingSld_touch() 函数控制一个环形的进度条或滑动条，用户通过触摸屏控制进度条的位置或状态，通常用于显示某个量的进度，类似于音量调节、亮度调节等。

Ascii_input();Ascii_input() 函数用于显示和处理 ASCII 键盘输入，允许用户通过触摸界面输入英文字符、数字或其他 ASCII 字符。

GBK_input();GBK_input() 函数用于支持 GBK 编码的输入，通常是中文输入法的实现，用户可以通过触摸屏输入中文字符。这可能是通过选择拼音或者字形的方式来进行。

VarKey_touch();VarKey_touch() 函数用于多变量调整功能，用户可以通过触摸屏来调整多个参数值。这可能是一个综合调节界面，用户可以控制多个滑块或旋钮来调整多个变量。

pop_up_touch();pop_up_touch() 函数显示和控制弹出窗口（Pop-up Window）。当用户执行某个操作时，这个函数会负责显示一个弹出窗口，用于提示信息、确认操作或者进行额外的设置。

        /**** Screen test ****/
		if (scr_flag == 1 && scr_time > 100)
		{
			scr_time = 0;
			Detection_screen(scr_flag) ;
		}
		else if (scr_flag == 2)
		{
			if (gTpInfo.sta) // press down
			{
				scr_key = 1;
			}
			if (gTpInfo.sta == 0 &&scr_key == 1)
			{
				scr_key = 0;
				Detection_screen(scr_flag) ;
			}
		}

		/****Keyboard cursor display****/
		if (Cusor_time > 60)
		{
			Cusor_time = 0;
			if (DioKb_flag == 1)
			{
				if (Screen_DIR == 0)
				{
					if (gDio_Info[Dio_num].Alig == 0)
						cx = cur_x + input_w;
					else
						cx = cur_x;
					cy = cur_y;
					w_temp = cur_w;
					h_temp = gDio_Info[Dio_num].zk_h;
				}
				else if (Screen_DIR == 1)
				{
					if (gDio_Info[Dio_num].Alig == 0)
						cy = cur_y + input_w;
					else
						cy = cur_y;
					cx = cur_x;
					w_temp = gDio_Info[Dio_num].zk_h;
					h_temp = cur_w;
				}
				else if (Screen_DIR == 2)
				{
					if (gDio_Info[Dio_num].Alig == 0)
						cx = cur_x - input_w;
					else
						cx = cur_x;
					cy = cur_y;
					w_temp = cur_w;
					h_temp = gDio_Info[Dio_num].zk_h;
				}
				else if (Screen_DIR == 3)
				{
					if (gDio_Info[Dio_num].Alig == 0)
						cy = cur_y - input_w;
					else
						cy = cur_y;
					cx = cur_x;
					w_temp = gDio_Info[Dio_num].zk_h;
					h_temp = cur_w;
				}
			}

这段代码的核心功能是处理触摸屏输入与光标显示，并通过不同的键盘输入标志（如 DioKb_flag、AioKb_flag、GBKioKb_flag）来决定光标的显示与位置更新。每当满足一定条件时（如每 60 次 Cusor_time），程序会定期刷新光标的位置并显示在屏幕上。通过屏幕方向（Screen_DIR）、对齐方式（gDio_Info[Dio_num].Alig）等因素的综合判断，程序确保光标能够正确地显示在屏幕的不同位置。此外，Detection_screen(scr_flag) 的调用用于屏幕检测或触摸按键的响应，确保用户与设备的交互能够顺利进行。
