MCGS上传组态工程

1、介绍

          在工业数据采集项目中，我们需要采集设备数据，但是针对一些年限较长的老旧设备，设备厂家可能倒闭或者联系不上，此时客户无法提供点位表，这种情况下针对有触摸屏的设备，我们可以考虑通过上载人机界面触摸屏程序，分析触摸屏程序的方法获取设备的点位表，本文主要介绍MCGS触摸屏该品牌的上载程序也就是组态工程的方法。

2、上传组态工程前提

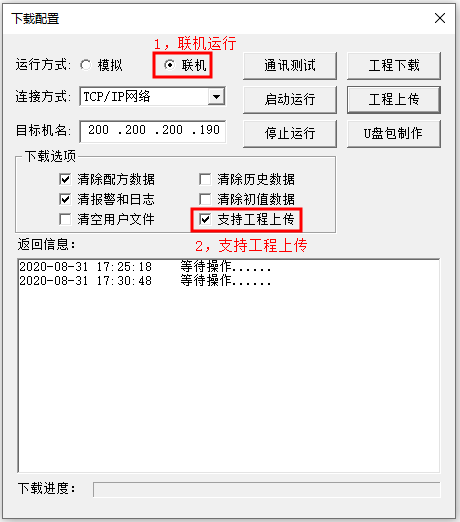

              McgsPro组态支持上传组态工程，但必须确保TPC里的工程是可支持上传的，因此在下载工程时或在U盘包制作时必须勾选“支持工程上传”选项，支持上传的功能才有效，否则会上传失败。如图1所示。

                                                                 图1 勾选支持工程上传

3、 U盘上传

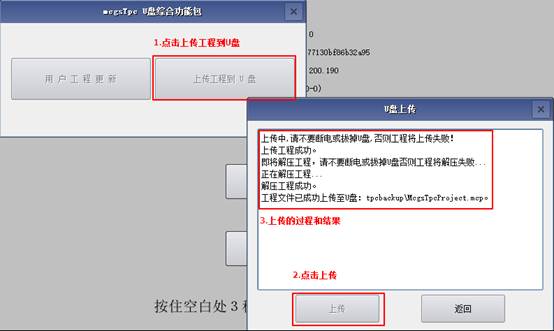

      PC端组态软件在U盘中制作综合功能包 → TPC插入U盘 → 弹出U盘功能包综合选择 → 点击是 → 弹出功能选择界面 → 确保上传工程到U盘按钮可用 → 点击上传工程到U盘 → U盘上传界面 → 点击上传开始上传工程 → 工程文件已上传至U盘 → 上传成功。此时可以查看U盘在\tpcbackup\目录下有一个McgsTpcProject.mcp的工程文件，即导出的工程文件。如图2示。

                                                              图2 U盘组态工程上传

4、 TCP/IP上传

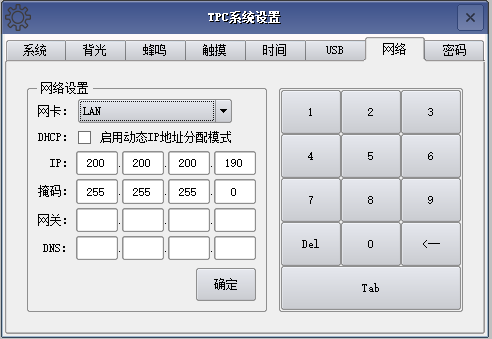

                                                                   图3 网络配置

（1）进入系统参数设置界面，在“网络”中查看TPC的IP地址，确保组态软件和TPC处于同一网段，确保PC与TPC正常连接和通信，可以使用网线联机TPC与PC，CMD命令ping + ip查询是否连接相通，TPC网络设置如图2.4-3所示。

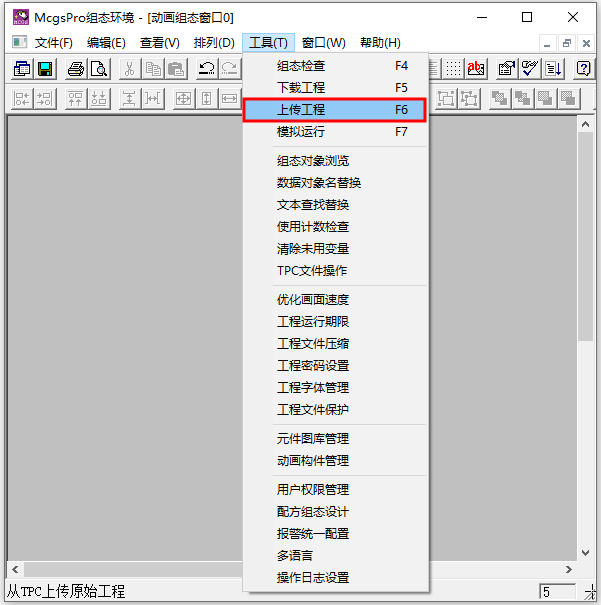

（2）打开组态软件，点击菜单栏中“工具”选项弹出对话框，如图2.4-4所示。

                                                           图4 打开上传工程对话框

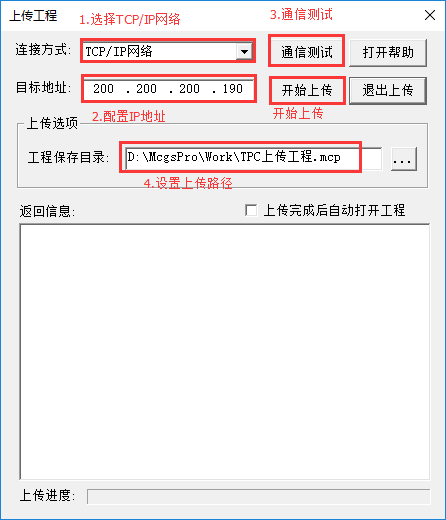

（3）点击上传工程 → 上传工程话框 → 选择TCP/IP网络 → 输入TPC的IP → 点击通讯测试 → 通讯测试正常 → 设置工程上传路径 → 点击开始上传，如图2.4-5所示。

                                                               图5 上传工程对话框

（4）对话框右侧：返回信息显示上传过程中相关信息，显示工程上传成功说明工程已上传到PC指定目录。

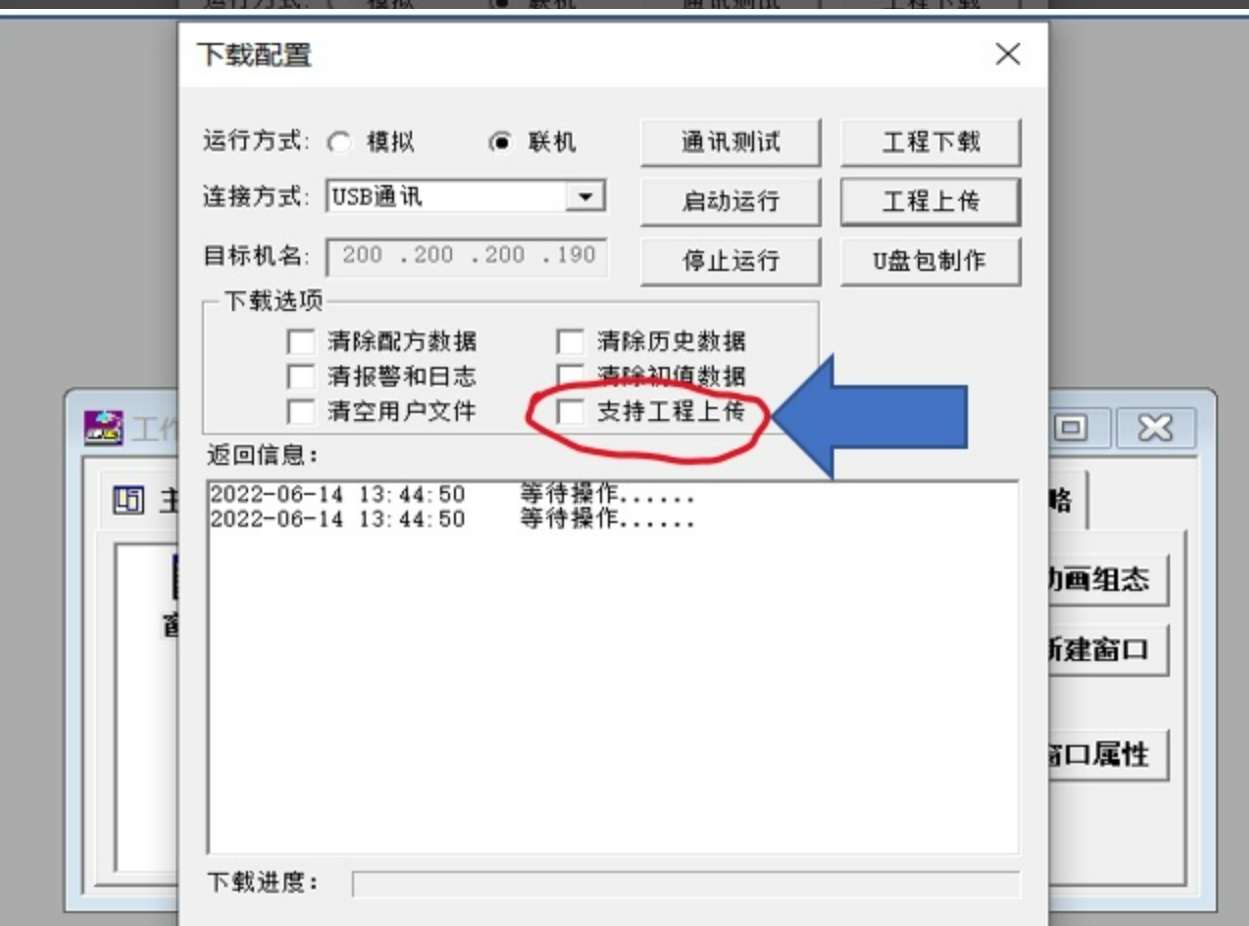

注意：下载时在下载配置窗口必须勾选支持工程上传功能，否则工程不能上传成功。

经过和昆仑通态的技术人员确认，原因是当初在工程文件下载时，在下载配置界面没有勾选支持工程上传，所以工程文件不能上传到PC
