MCGS触摸屏使用网线下载程序步骤

于 2024-05-18 10:43:57 发布
阅读量448 收藏 8
点赞数 3
文章标签： 制造
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45932352/article/details/139021038
版权

1.设置触摸屏ip

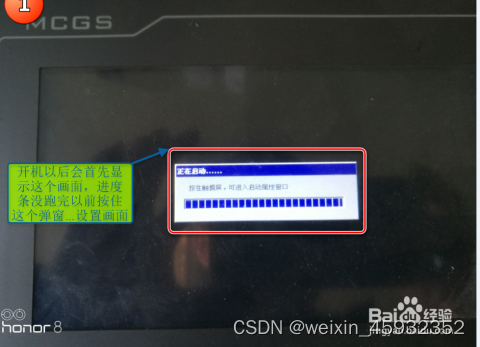

断电重启触摸屏，快速点击滚动条，进入系统设置
在这里插入图片描述

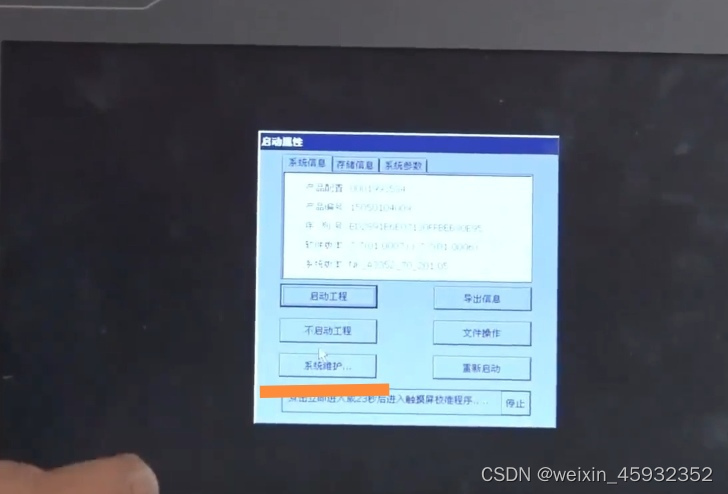

点击 系统维护
在这里插入图片描述

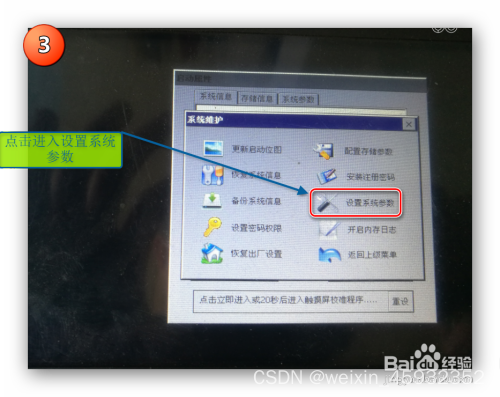

点击 设置系统参数
在这里插入图片描述

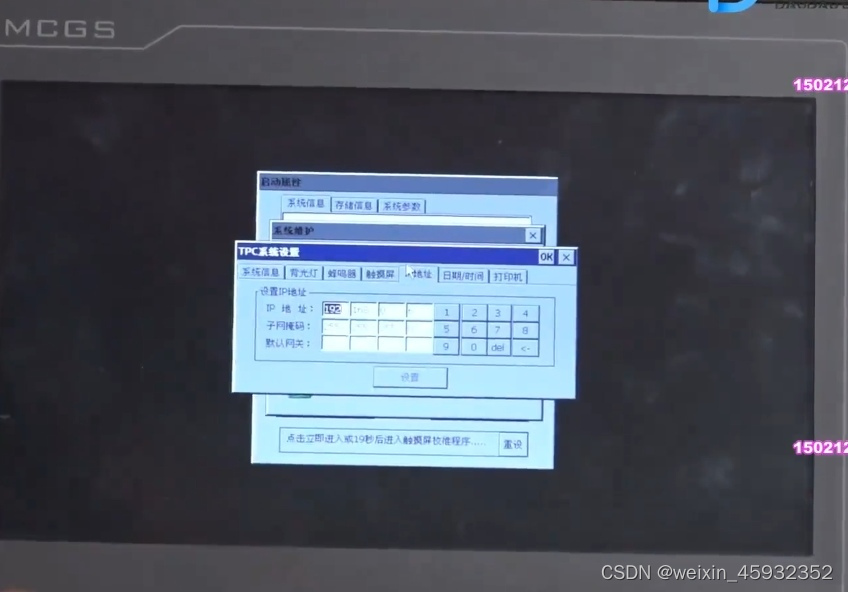

点击ip地址，进行设定ip
在这里插入图片描述

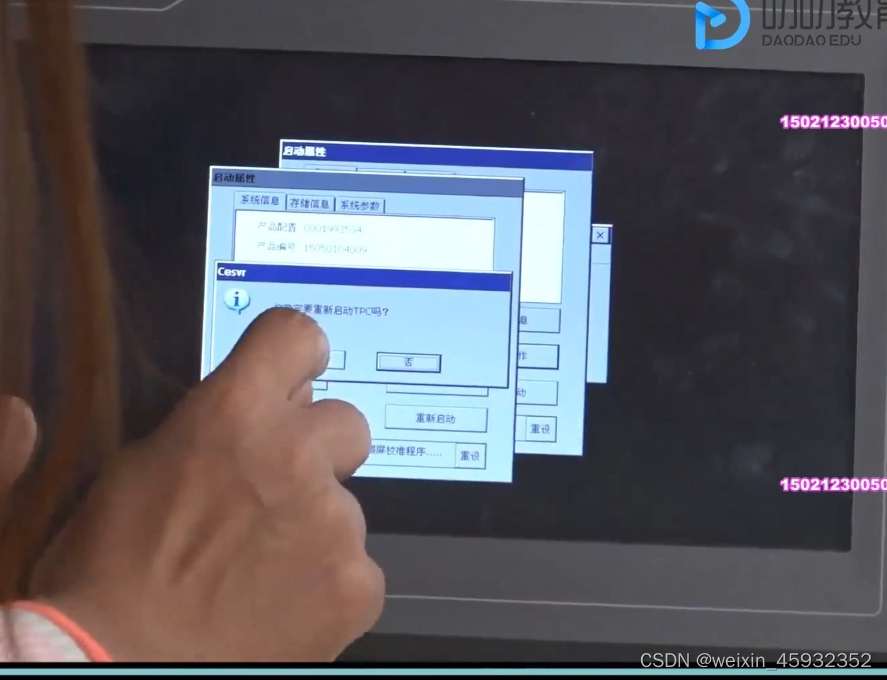

设定完成后，点击 设置
然后重启系统
在这里插入图片描述
2. 在软件中组态设备

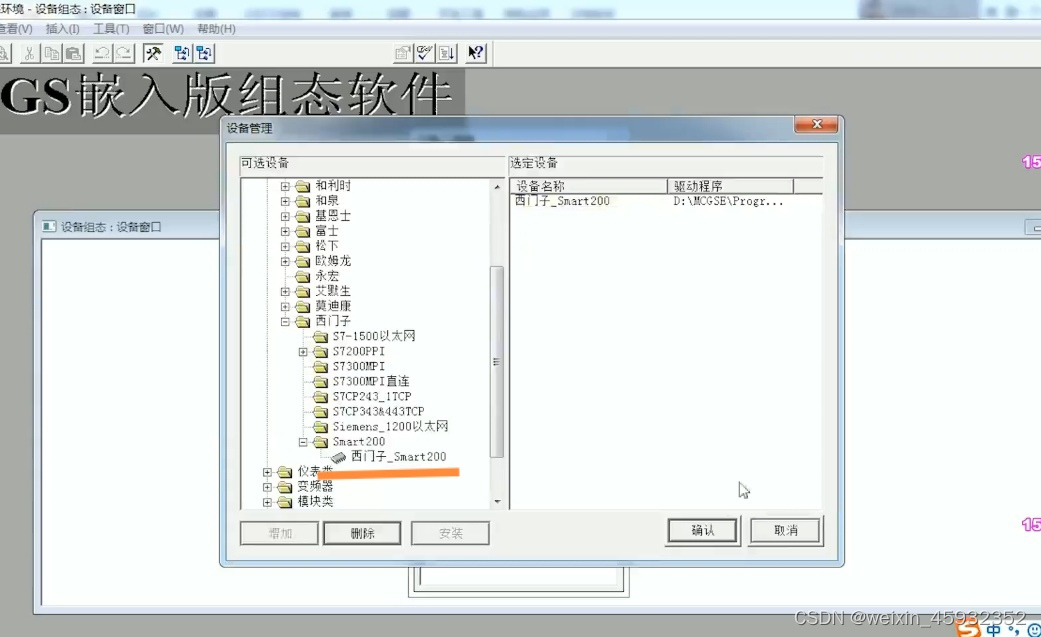

选择 西门子_smart200
在这里插入图片描述

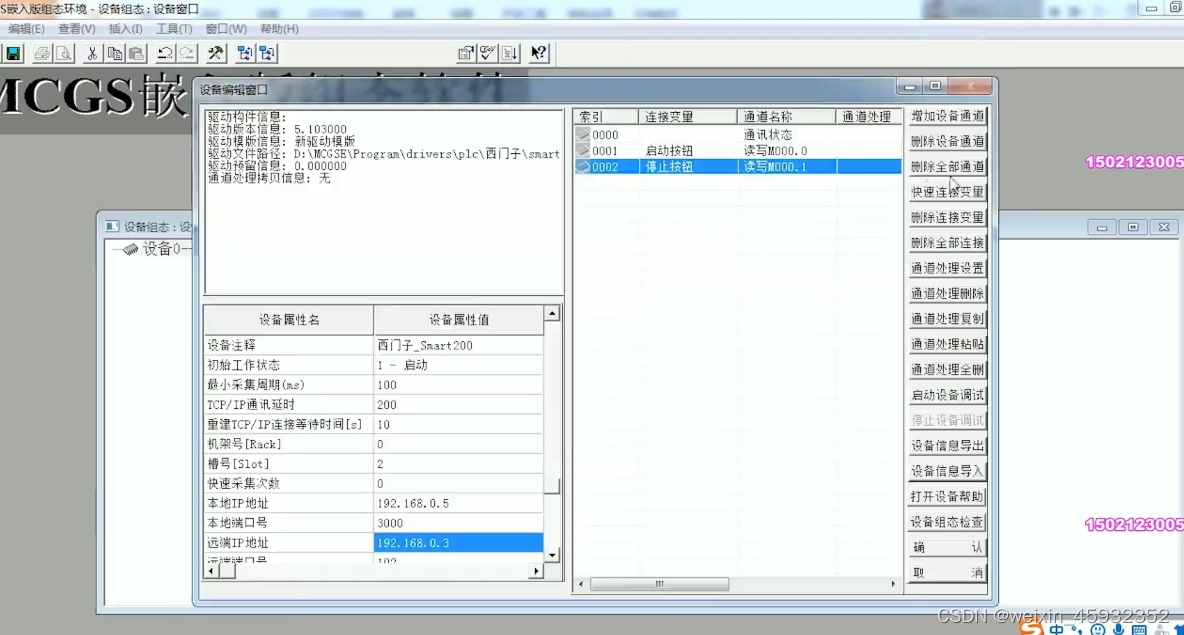

设置ip地址
本地: 触摸屏的ip地址
远程: plc，其他远程设备的ip地址
在这里插入图片描述

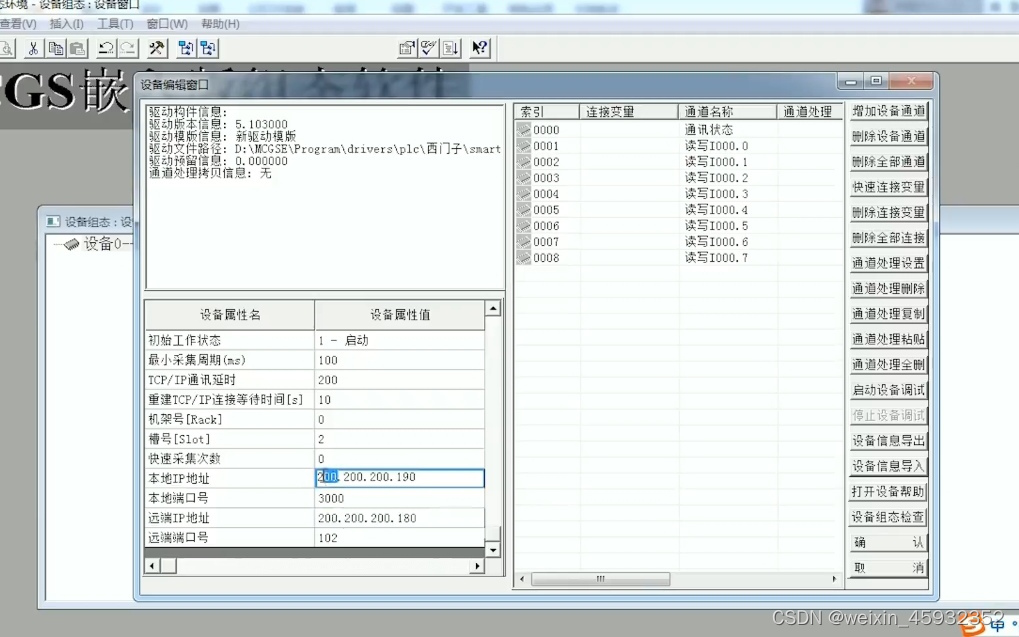

3. 设置相应的组态画面和通讯变量
在这里插入图片描述
4. 下载程序

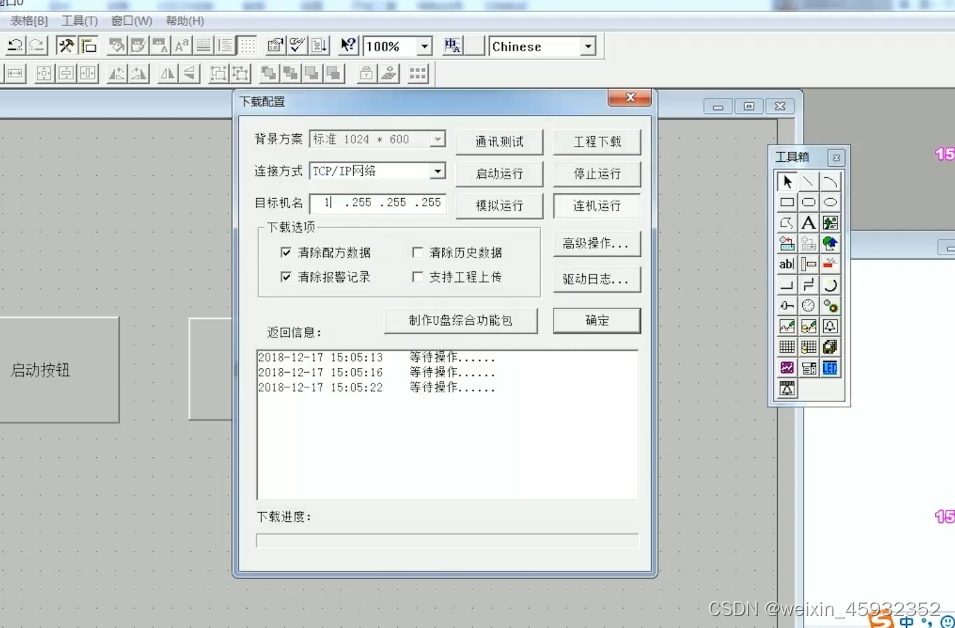

连接方式选择tcp/ip
在这里插入图片描述
无下载错误，警告表示下载成功
