【PLC】施耐德PLC数据采集经验总结-TSX系列

已于 2024-03-08 15:49:59 修改
阅读量1.8k 收藏 6
点赞数 9
分类专栏： 工业物联网 文章标签： 物联网 数据可视化 数据采集 PLC数据采集 施耐德PLC数据采集 工业物联网
于 2024-03-08 15:45:08 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_65434541/article/details/136563734
版权
本文介绍了施耐德TSX系列PLC，其通讯接口支持Uni-Telway和ModbusRTU，强调了在使用中需注意保持通讯口协议一致性，防止触屏通讯故障。作者分享了因客户需求而未采用协议采集，而是通过硬件采集数据的经历。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

1、介绍

2、 施耐德TSX系列

3、TSX通讯口引脚定义参考

1、介绍

       施耐德，品牌就不介绍了，今天主要了解其PLC系列产品， 耐德PLC系列比较多，大公司，比较有钱，收购较多PLC厂家，导致PLC型号、编程软件过多。目前我见过的有施耐德TSX系列，Modicon M218系列，其中施耐德TSX已停产多年，该文章主要介绍TSX系列采集的相关资料，仅供参考

M218系列可以看这篇文章Modicon M218。

2、 施耐德TSX系列

            施耐德TSX已停产多年，采用PL7编程软件。

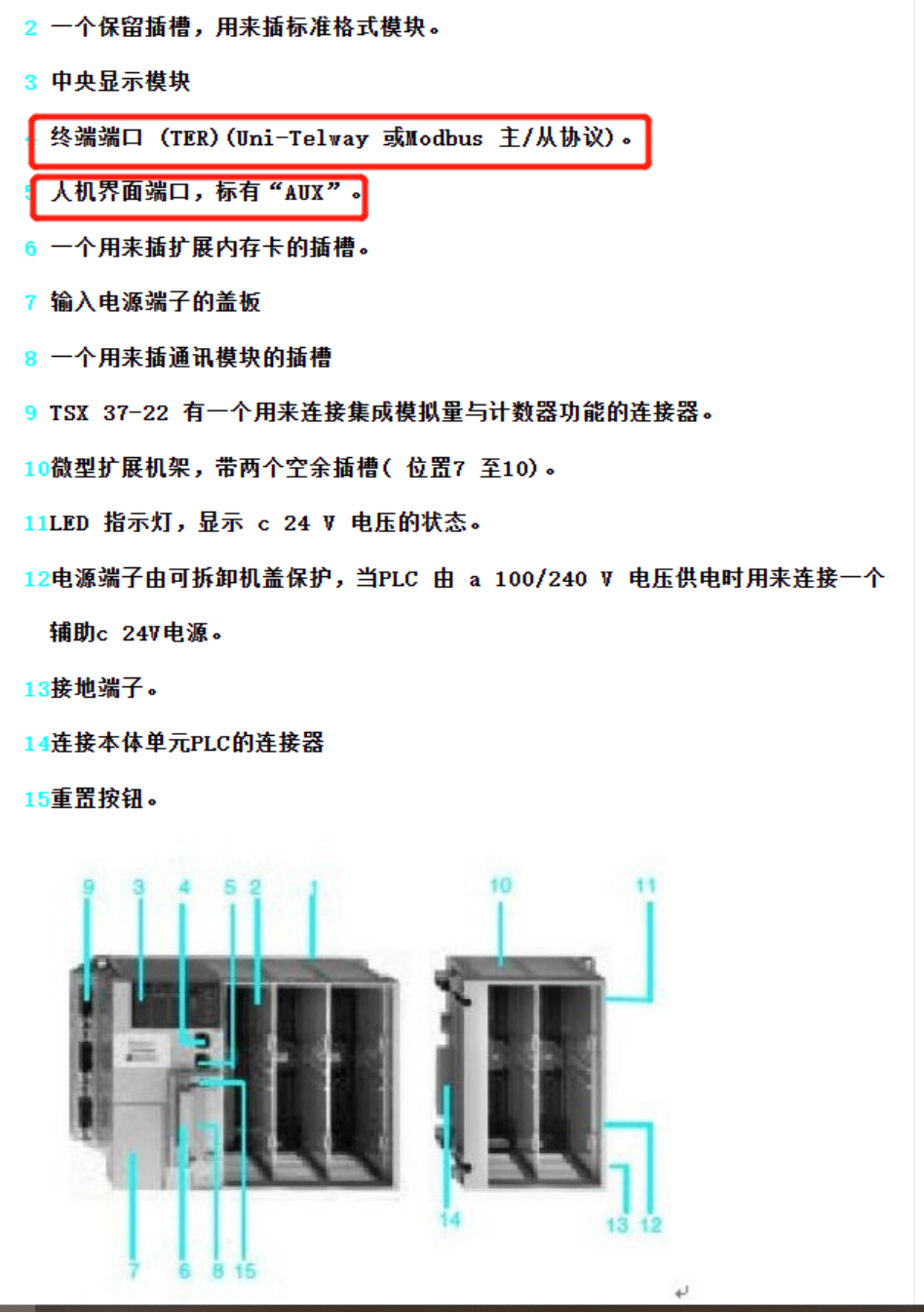

       上面这张图来自该系列手册，该系列PLC，串口通讯为协议为：串行链接(TER/AUX) Uni-Telway 19.2 kbit/s 或者Modbus RTU 19.2 kbit/，设备硬件上的两个通讯口为一个协议，只是物理层次上有两个通讯口，也就是说如果将第一个口通讯协议改成Modbus通讯，那么第二个通讯口也将自动设置为Modbus通讯，将会导致触摸屏通讯不上。（施耐德官方技术支持回复）

       采集PLC数据时，如果该设备有触摸屏需要格外注意，不要乱修改该触摸屏的配置参数，以免出现触摸屏报错，通讯错误，导致设备无法启动，给客户带来巨大损失。当时由于客户要求数据比较低，未采用协议采集，通过加装硬件采集客户需要的数据。

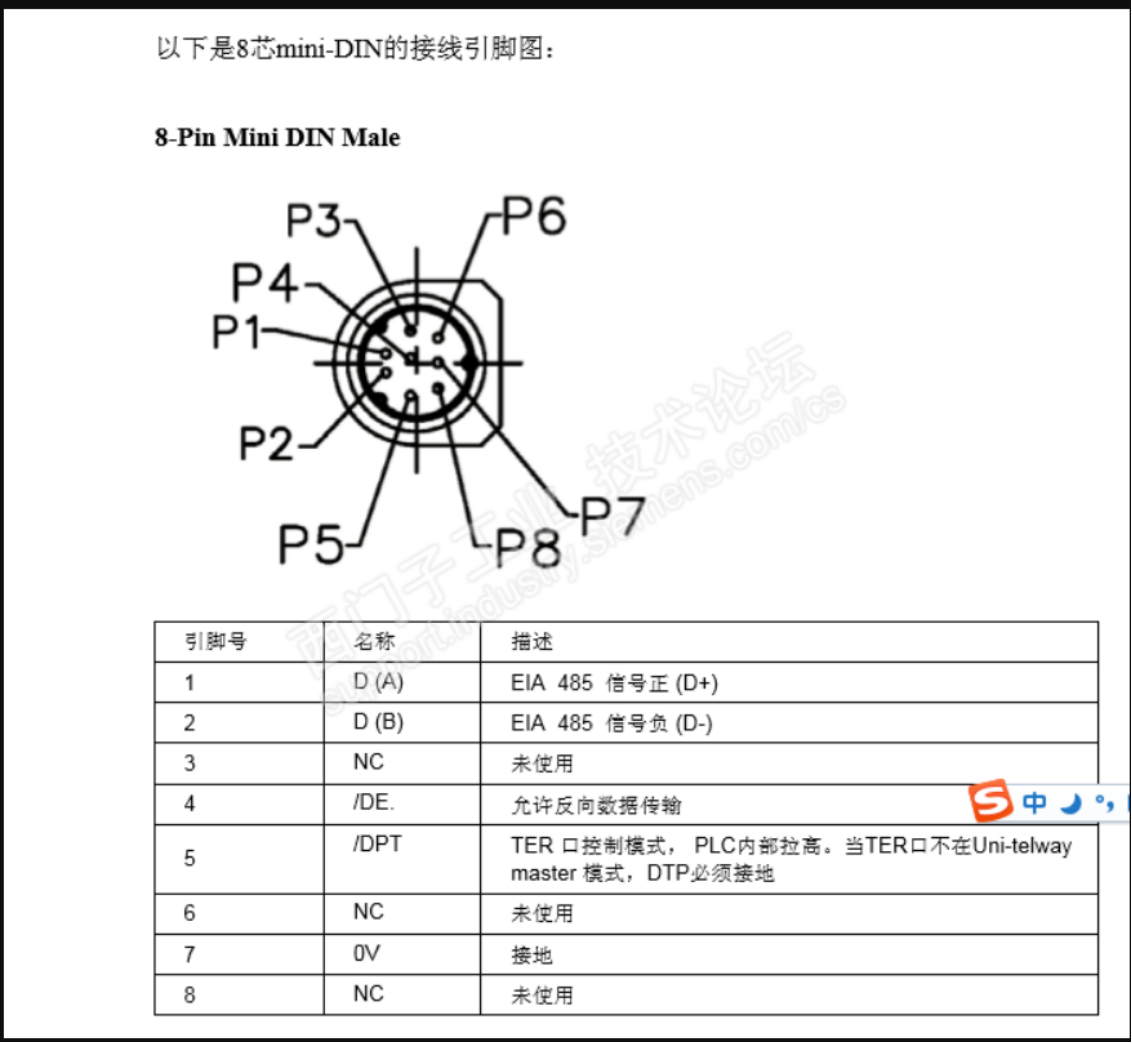

3、TSX通讯口引脚定义参考
