【PLC】施耐德PLC数据采集经验总结-Modicon M218

目录

1、介绍

2、Modicon M218

1.1、Modicon M218 24点PLC

1.2、Modicon M218 40点PLC

 1.3 通讯参数以及接线

1.4 Modbus协议地址表

1.5、测试


1、介绍

         施耐德,品牌就不介绍了,今天主要了解其PLC系列产品, 耐德PLC系列比较多,大公司,比较有钱,收购较多PLC厂家,导致PLC型号、编程软件过多。目前我见过的有施耐德TSX系列,Modicon M218系列,其中施耐德TSX已停产多年,该文章主要介绍Modicon M218采集测试过程,以及查到的一些资料验证过程。

【PLC】施耐德PLC数据采集经验总结-TSX系列-CSDN博客

2、Modicon M218

            施耐德Modicon M218按io点数区分,分为24点、40点,使用100-240V AC电源,使用mini USB-B编程口,方便编程调试。内置两个RS-485串行通讯口(1个端口(SL1)位RJ45口,另一个端口(SL2)为端子排接口,SL1可用来与HMI通讯,SL2可用来与变频器等通讯,均支持modbus RTU。部分型号有以太网接口,支持modbusTCP协议。)集成一个运行/停止开关,用于切换控制器的状态。牢固的可拆卸螺钉端子,连接输入/输出。使用同一种类型的螺钉,便于安装接线。不同用途的螺钉采用不同颜色,避免了错误接线。

1.1、Modicon M218 24点PLC

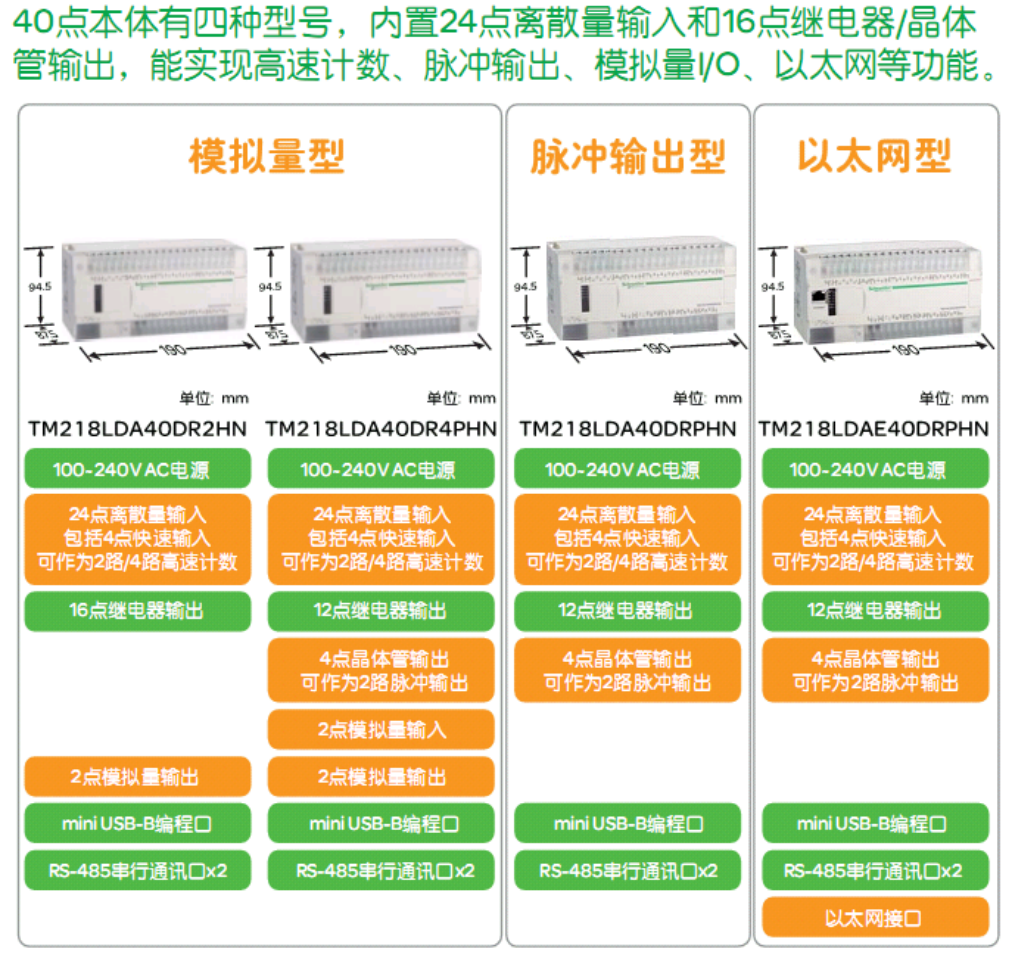

1.2、Modicon M218 40点PLC

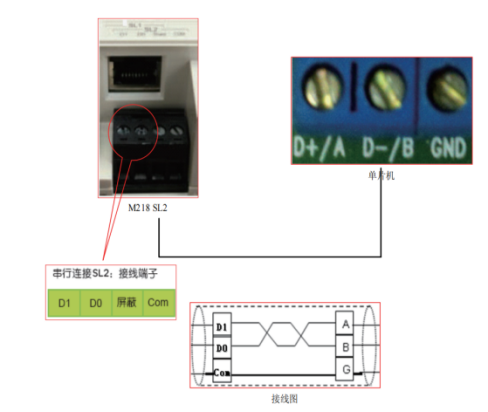

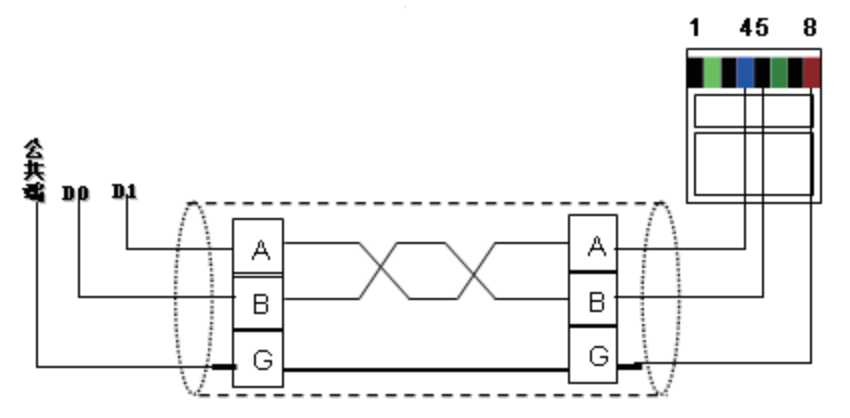

 1.3 通讯参数以及接线

       RS485串口  默认通讯参数:19200 8 偶 1,站号:1

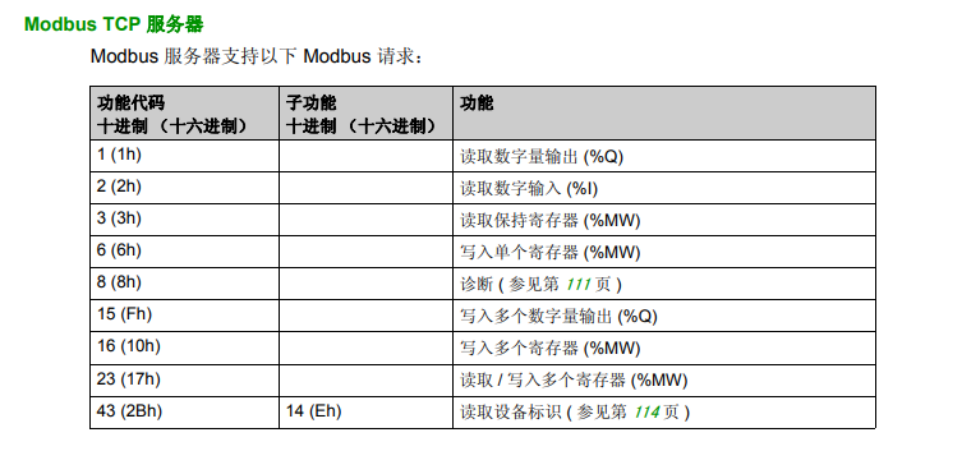

1.4 Modbus协议地址表

1.5、测试

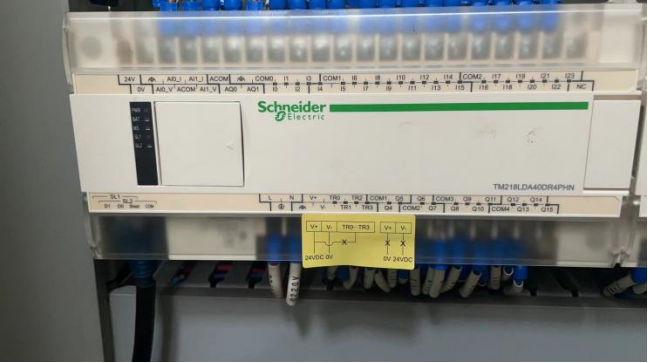

       项目现场M218型号:TM218LDA40DR4PHN,控制器内集成了2个RS485串口,1个端口(SL1)位RJ45口,另一个端口(SL2)为端子排接口,由于SL2接口未占用,故本次测试采用SL2接口。

     测试记录(时间:20230423)

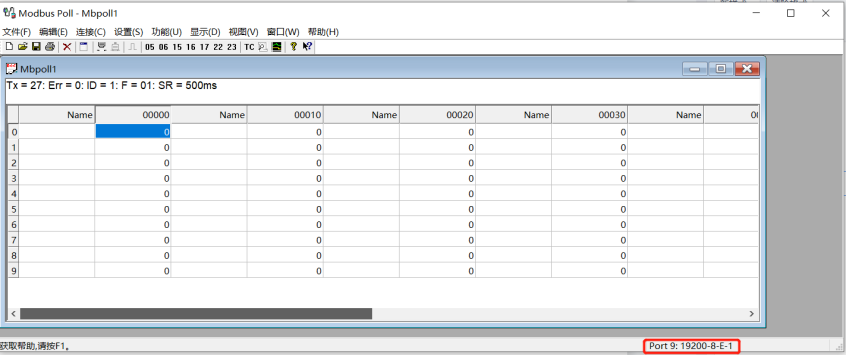

        PLC通讯参数 19200 8 偶 1,站号:1,本次测试未修改PLC任何参数,通过该通讯参数直接读取到设备数据。Modbus poll调试软件未报错,通讯正常,说明通讯参数正确,厂家未修改该PLC数据。

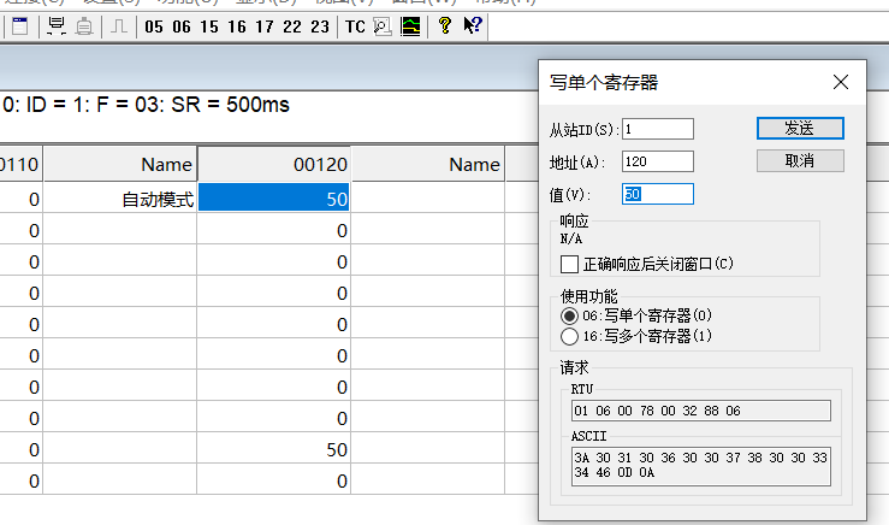

读取自动模式产量地址:40120,数据为50,核对触摸屏数据产量数据,正确无误;

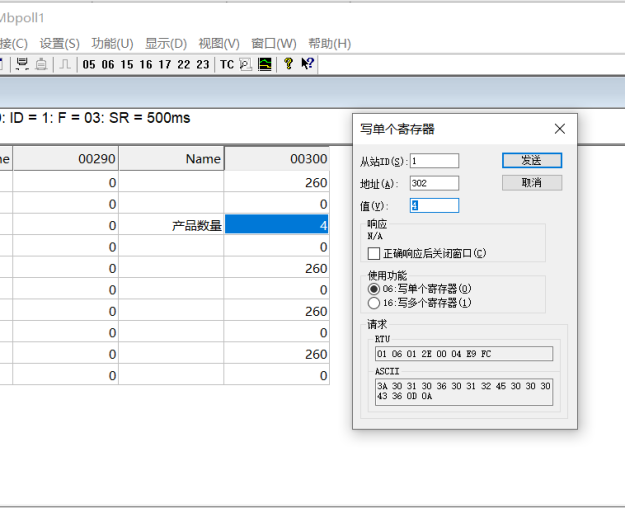

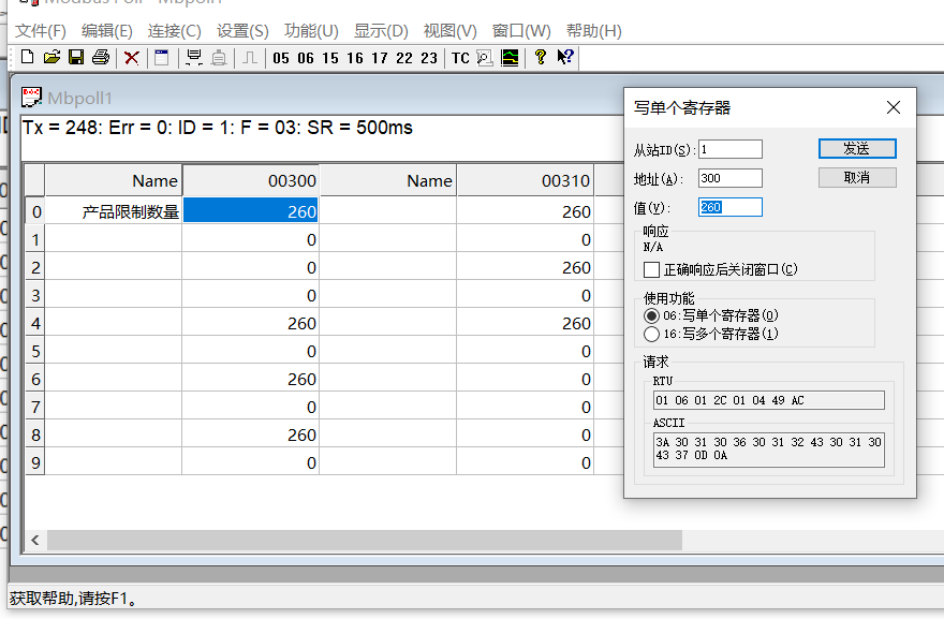

再检查一下产品限制数量:40300,数据无误,此时设备未生产处于待机状态,修改数据测试一下,通过06码写入产量限制数据,修改成功;触摸屏上面数据也变成修改的值。
