八，水冷散热器的安装方法

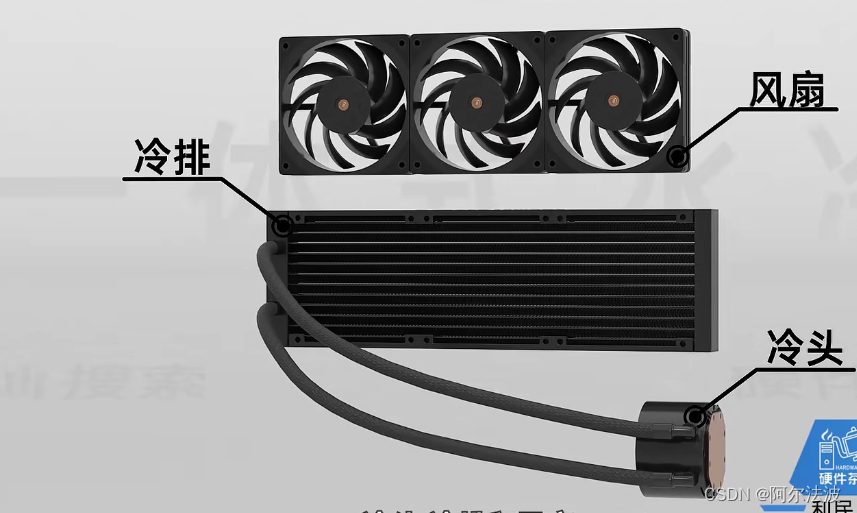

一体式水冷主要有三个结构，冷头、冷排和风扇。

冷头是固定在 CPU 上的，吸收 CPU 产生的热量，这些热量会被水泵循环的水流带到冷排上，最后被风扇排到机箱外。除了水冷本体和风扇之外，包装盒内应该还会有用于固定冷头的扣距和安装说明。和风冷一样，为了保证一个水冷头能适配不同的主板、不同的 CPU 散热器，厂家会在盒子内准备多种冷头扣具，你只会用到一套扣据，安装完成以后多余很多配件是正常的现象。保留好这些配件，将来换主板可能会用得到。

第一步，我们需要先把风扇装在冷排上，在安装风扇之前需要先确定冷排的安装位置，进而决定风扇的朝向。

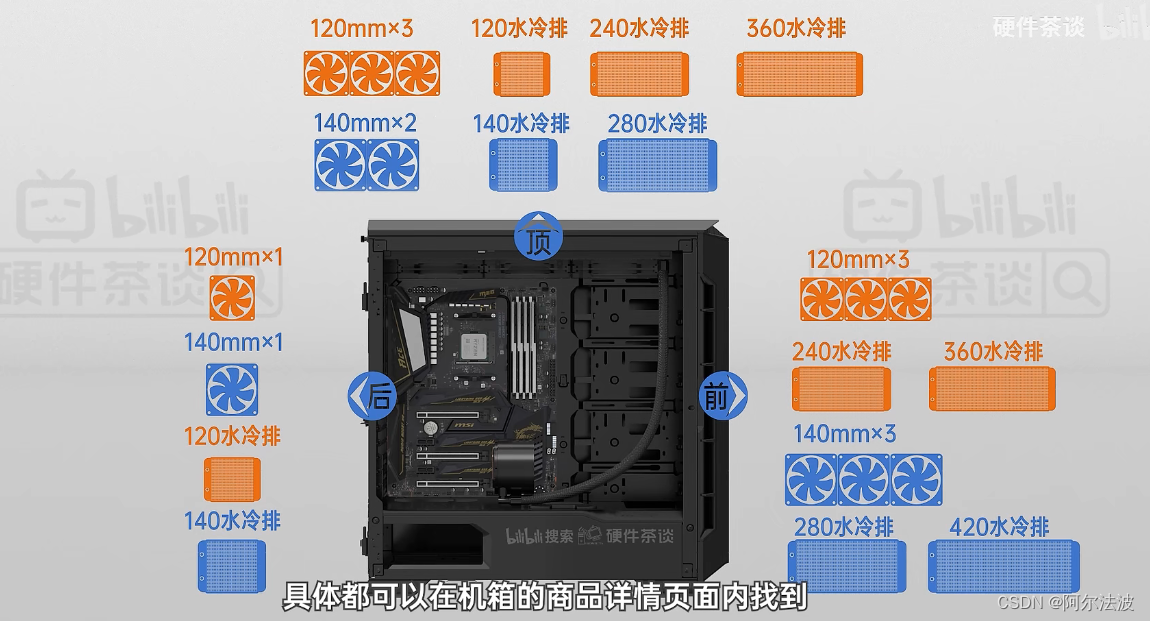

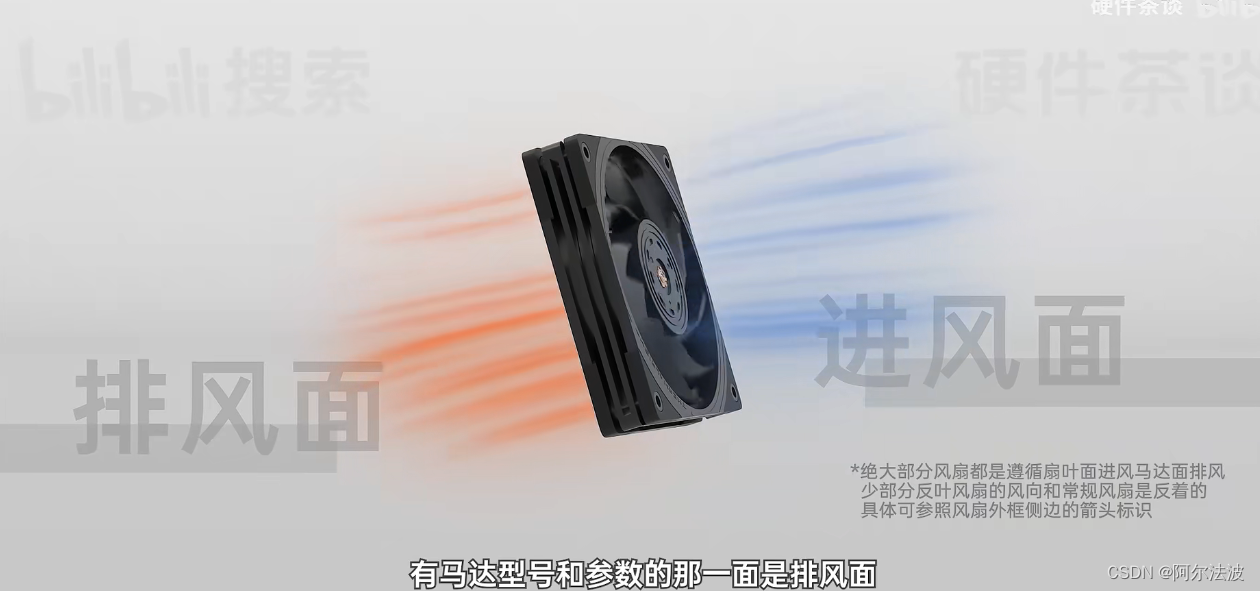

电脑风扇的扇页面是进风面，有马达型号和参数的那一面是排风面。机箱风道构建的时候遵循前进后出、底进、顶出，而通常来讲，冷排是装在机箱顶上或者前面的，如果你是装在前面，那风扇的朝向应该是扇叶。面对这冷排，马达面对着机箱内，从机箱前面吸入冷空气。如果你打算把冷排挂在顶上，那么你的风扇就需要将扇叶面对着机箱里面，马达面对着冷排排出机箱内的热量。不同，机箱前面和顶部能支持的冷排规格是不一样的，具体都可以在机箱的商品详情页面内找到。

这里我们以顶置水冷为例，那风扇应该是这样放置的。摆好风扇以后，从水冷盒子内的配件包中找到冷排风扇螺丝，这种螺丝的样子应该是细长的，将螺丝从风扇的四个孔洞中穿过去，拧到冷排上的螺丝孔中，这里拧螺丝的时候遵循对角线拧，防止风扇翘起，同时拧螺丝拧到轻微有阻力即可，不要拧太紧了，大部分风扇四个角都有橡胶垫，用来缓解风扇震动，拧太紧以后，橡胶垫被级瘪了，减震的作用就失效了。接下来需要拆除机箱的顶盖，追风者 P600S 拆除顶盖的方法很简单，只需要拧松尾部的两颗手，拧螺丝，然后往后一拉就可以拿走顶盖了。不同机箱拆除顶盖的方式不同，具体请看机箱的说明书，或者直接询问你的机箱卖家。部分机箱没有顶盖就不需要管这一步，接下来需要把冷排连带风扇固定到机箱顶部，

固定冷排的螺丝有两种，一种是和固定主板一样的，带一圈帽檐，同时是圆头的螺丝。另一种是和固定电源与显卡相同的，带一圈帽檐，同时是六边形的大螺丝。

具体用哪个可以先用小的试一下，不对再换大的。之后将冷排贴在机箱顶部，将冷排的出入水口置于机箱前面的位置，左手扶着水冷，右手从机箱外面的顶部上好固定螺丝，这里可以先上四个角的螺丝，这样撒手以后冷排就可以自己挂住了，之后再补齐其他螺丝即可。

这里的螺丝可以稍微用一点力拧紧，防止冷排出现晃动。固定好冷排和风扇以后，接下来需要把冷头装在主板上，不同厂家、不同型号的冷头，固定方法可能会有很大不同，具体安装方法请参考水冷包装盒内的说明书。

英特尔平台 11 代及以前的 CPU 参考 LGA 1150115111551200 的部分进行安装。

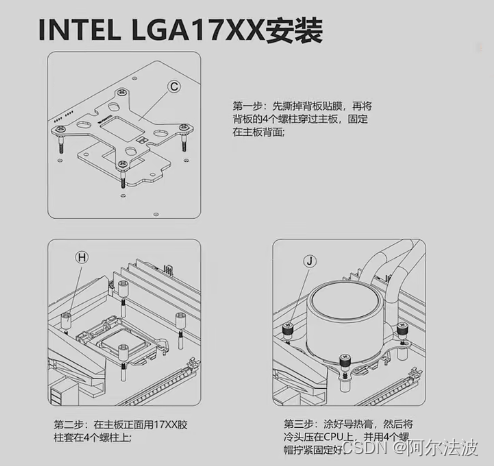

12 代 CPU 参考 LGA 1700 的部分进行安装

AMD 的参考 AM4 的部分进行安装。首先我们介绍一下在 AMD 平台

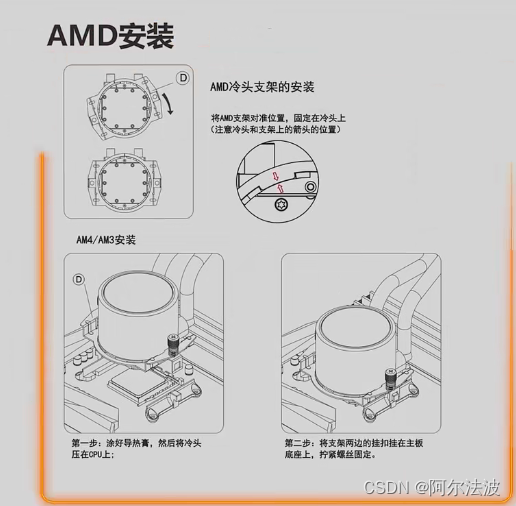

如何固定利民的 360 缤锋幻境的冷头。固定冷头之前，推荐先把机箱平躺放置以方便安装。我们使用的主板是X570， CPU 的插槽是AM4，所以我们参照说明书 AM4 的部分进行安装。首先从包装内找到适用于 AMD 平台的冷头扣据，在扣据上你可以看到一个箭头标识，在冷头的背面也有这样一个标识，将两个箭头对齐好后，把扣据套在冷头上并放到底。然后顺时针旋转一下蔻距，将蔻距卡在冷头上之后和风冷一样，我们需要在 CPU 表面涂抹导热规值， CPU 的表面你看上去是光滑的，但是放大以后在微观层面它是粗糙的。冷头的底座也是两个粗糙的面接触到一块就会有间隙，导致热传递受阻。规指的作用就是填充 CPU 和散热器底座的间隙，排走空气以更好的导热。部分水冷厂家的冷头会遇涂规指，那你直接把冷头扣在 CPU 上就可以了。如果没有遇涂规指，并且有保护薄膜，请务必撕掉保护薄膜。重要的事情说三遍，如果不撕掉保护薄膜，热量传递不出去，会导致 CPU 异常高温。

之后我们找到配件包内的规值，在 CPU 表面涂抹一个简单的 x 形就行，总量大概是四五颗绿豆那么多就可以了。可以多一点，但是千万不要少了，不需要自己手动涂抹均匀，冷头往上一压，它自己就会摊开的。之后将扣据上的两颗弹簧螺丝拧松，将弹簧螺丝下方带有方形开口的小铁片方孔置于外侧。将其中一边的方孔勾在 AMD 的原装扣距上，然后用力压住冷头，将另一侧的方孔也勾在 AMD 的原装扣距上，这里你需要用一点力才能完成。

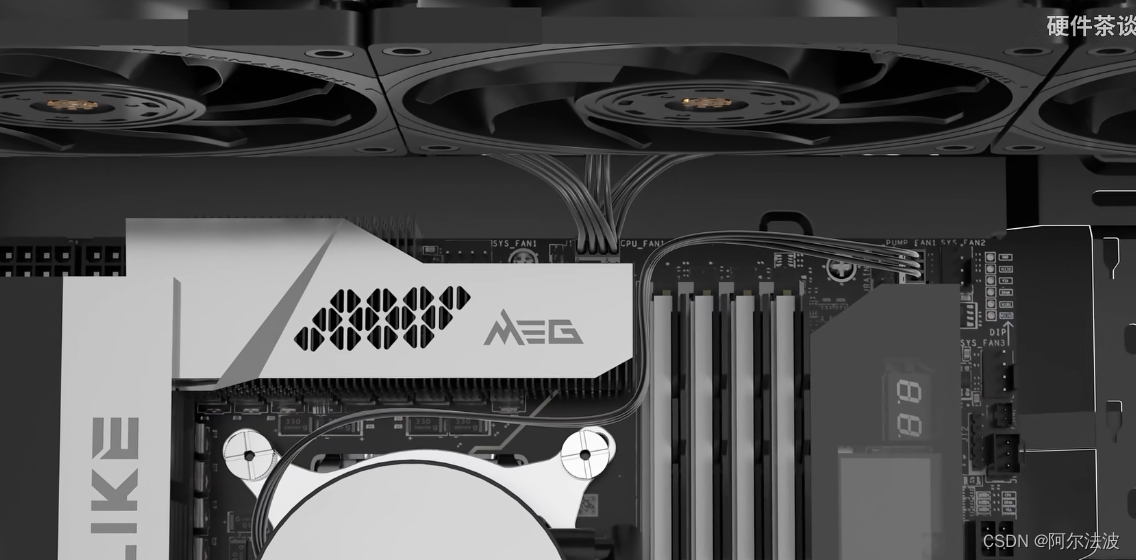

勾上以后拧紧两颗弹簧螺丝即可，这里拧螺丝的时候也是两边交替拧，不要先拧死一边，再拧立一边，防止冷头倾斜。固定好冷头以后，接下来需要接驳水泵和风扇的供电线。在主板内存槽上方的附近，你可以找到用于接驳风扇和水泵的小 4PIN 接口。

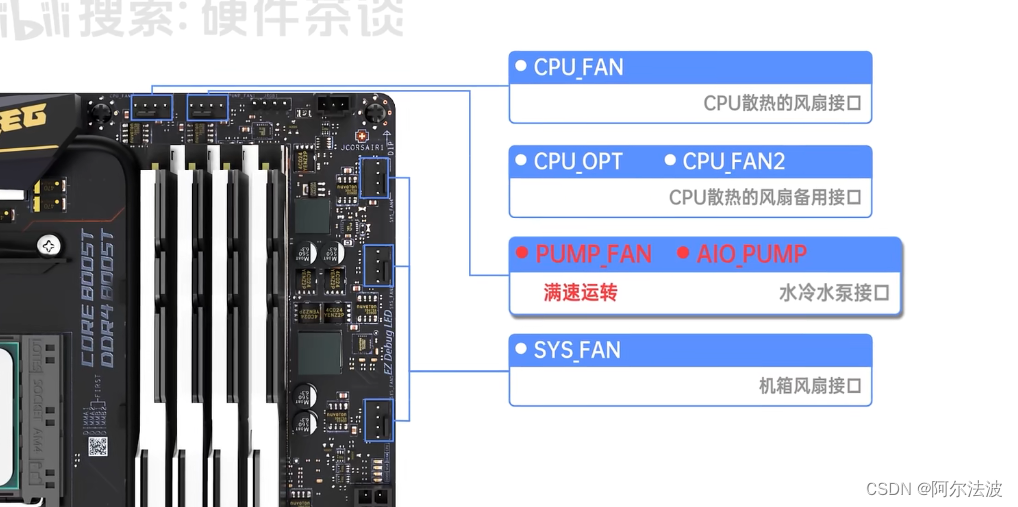

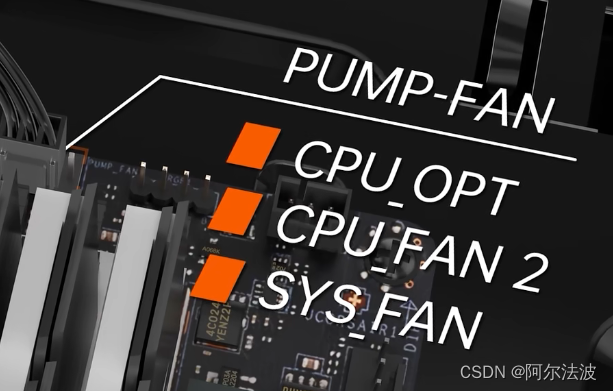

需要注意，大部分主板上往往会有不止一个风扇接口，它们的转速调整策略和默认的测温点是不一样的。也有的主板会在开机的时候检测 CPU 范接口上有无风扇，如果没有的话，开机的时候会报 CPU 范 l 的错误，所以接线的时候不能随便接。通常你可以在风扇接口的附近看到英文字母标识。 CPU 范就是首选的给 CPU 散热的风扇接口。 CPU 范 2 和 CPU o p t 是 CPU 的辅助散热风扇接口也可以接水泵。这张主板并没有 PUMP 范或AIO， PUMP 则是专门用于接水泵的接口。默认情况下他们通常是满宿的。

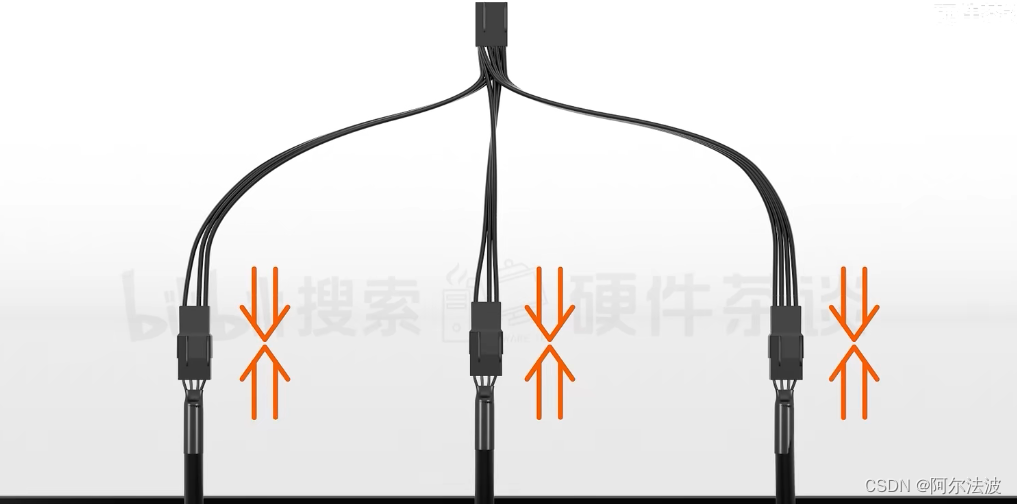

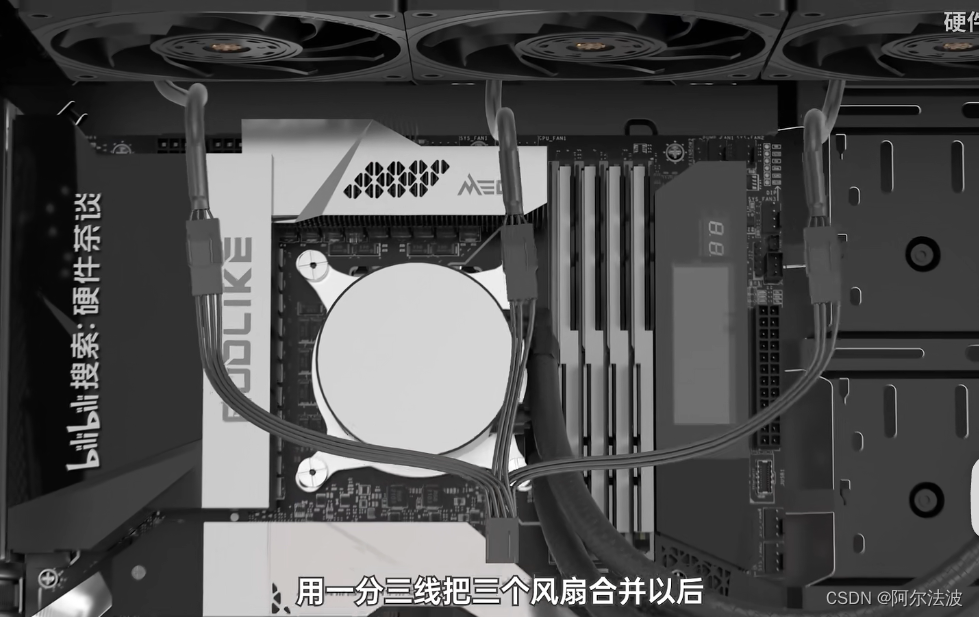

我们先从水冷盒子内找到这样一条一分三线缆，对齐划草以后，将冷排上的三个风扇的小 4PIN 接口接在一分三线的母口上，这样三个风扇会统一走一个风扇接口取电和调速，

然后将宫口的滑漕对齐，主板内存槽附近的 CPU 泛接口垂直插入即可。

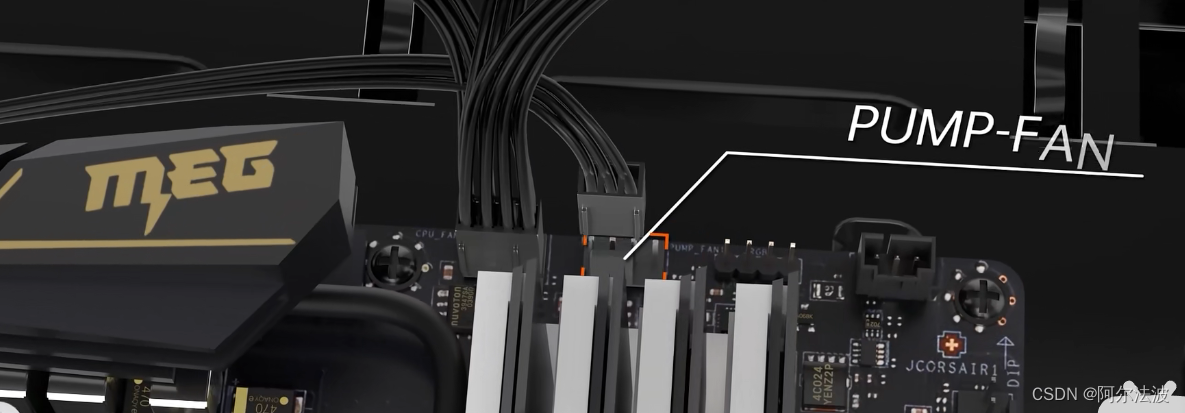

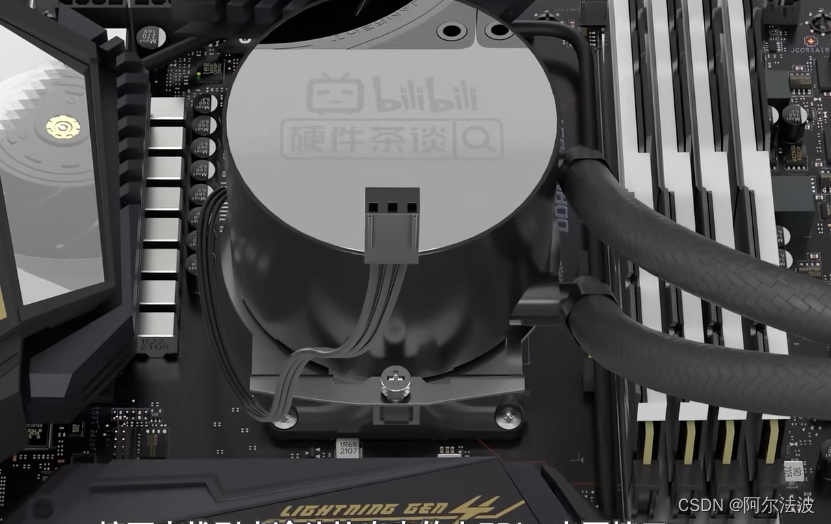

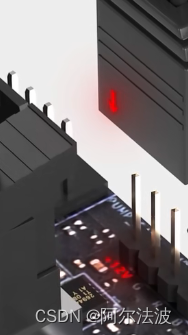

接下来找到水盹头拉出来的小 3PIN 水泵接口对齐好滑漕以后将其垂直的插入 PMP 泛接口

。因为主板的接口是 4 帧的，水泵是小三片接口，插好以后旁边露出来一根针脚是正常的。如果你的主板没有 PU mp 范或 AIOP 接口，水泵也可以接在CPO、 OPT 或者 CPO 范上，要是都没有，就在其他的地方找 SYS 范。

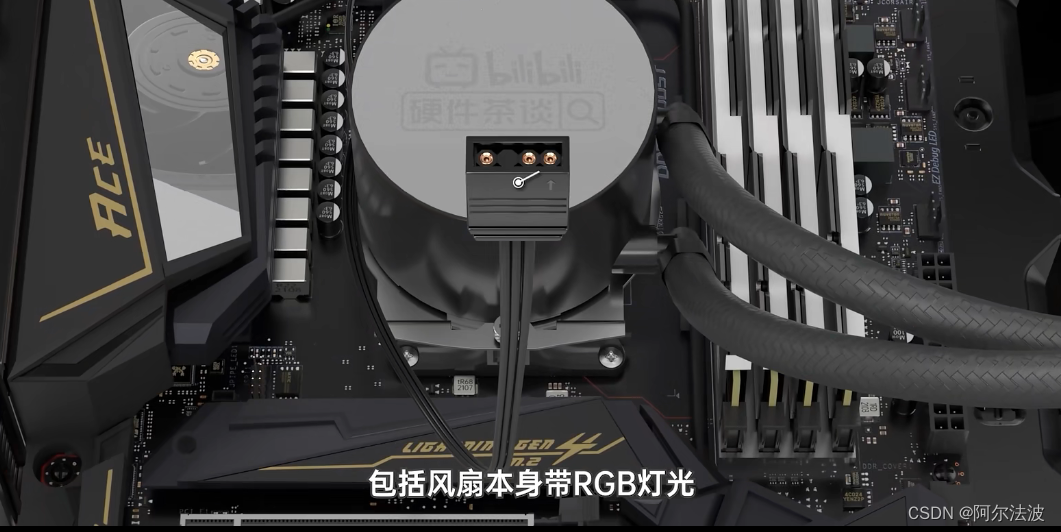

部分水冷头，包括风扇本身带 RGB 灯光，你还需要把 RGB 供电线接好

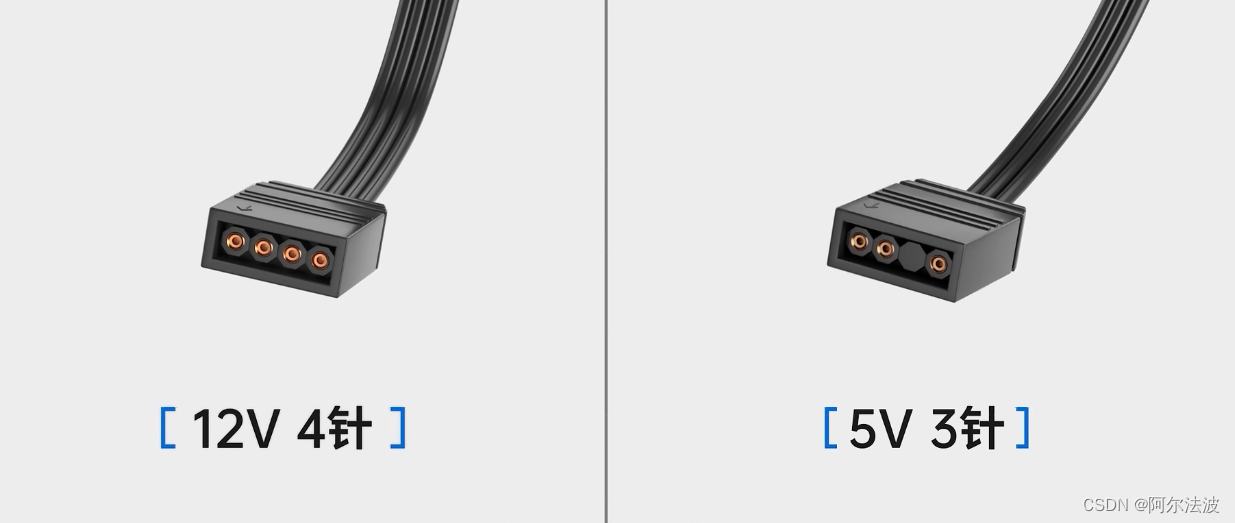

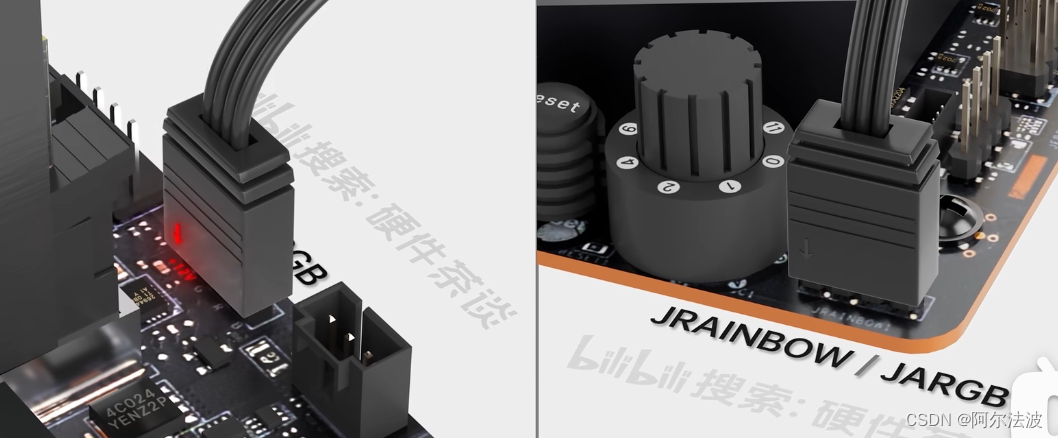

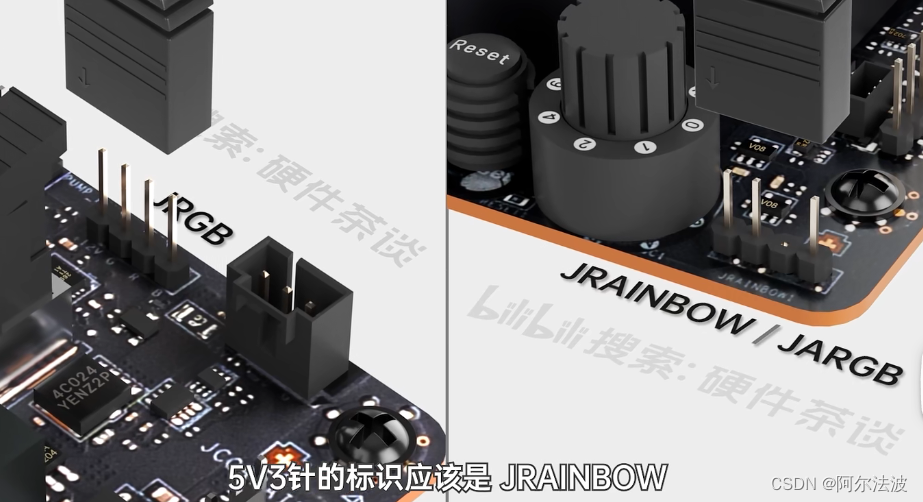

。而 GB 灯光有 12 伏 4 帧和 5 伏 3 帧这两种主板上对应的接口长这样， 12 伏 4 帧的标识应该是GRGB，

5 伏 3 帧的标识应该是GRAINBOW。 5 伏 3 针在安装的时候只需要对齐好空位的针脚，垂直插入即可。 12 伏四针则需要将线缆接头上的箭头对齐主板上标识的正 12 伏之后再垂直插入即可

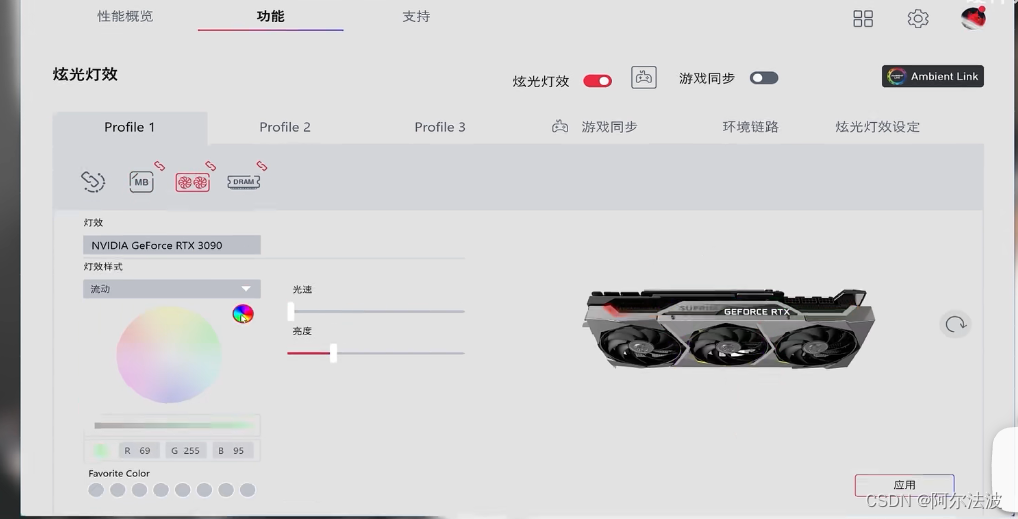

接在主板上的 RGB 线缆可以在系统内用软件调整颜色和样式。

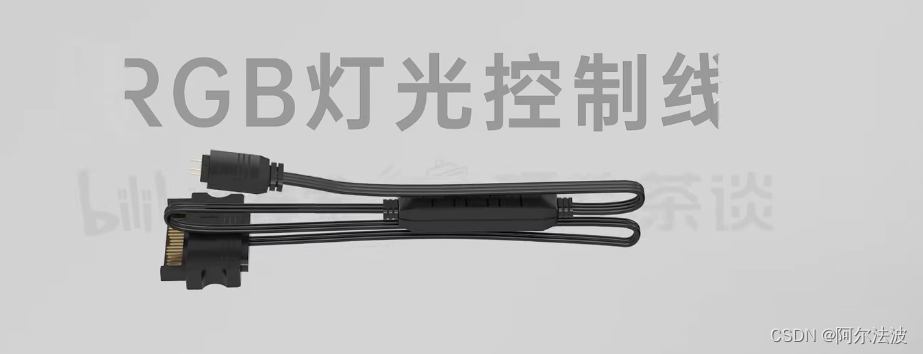

而如果你的主板上没有 12 伏 4 帧或 5 伏 3 帧接口，可以找一下水冷配件内有没有这样的一根线？它的一头可以接在 RGB 的设备上，另一头接在电源上取电，通过中间的按钮手动的更改颜色和样式。

至此， AMD 平台的利民 360 缤锋换进水冷就算安装完毕了。最后再把机箱顶盖盖回，重新拧紧两颗手拧螺丝即可。

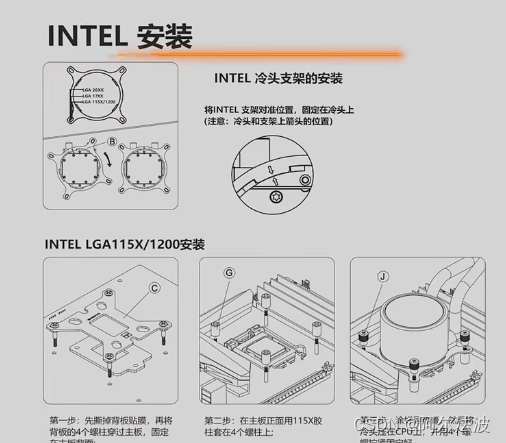

英特尔平台固定冷头的方法和风冷差不多，第一步也是从包装内找到适用于英特尔平台的扣据，将其对齐好箭头以后套在冷头上，然后同样的顺时针旋转将其卡住。接下来找到适用于英特尔平台的散热背板，

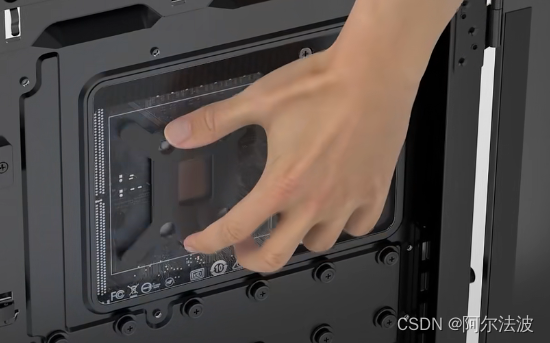

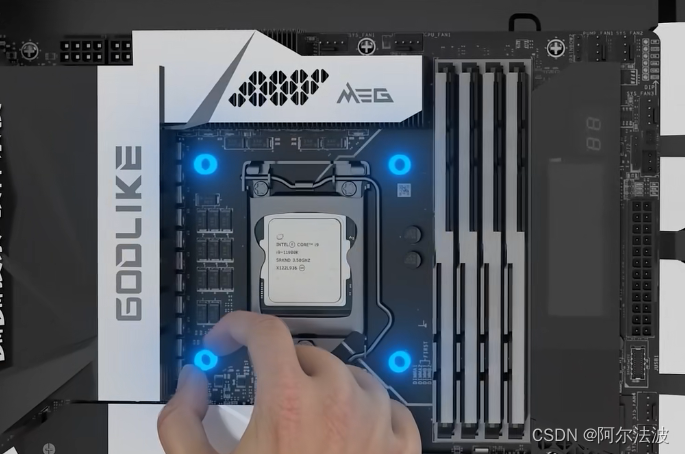

将背板的螺丝孔对应好后，把四个螺丝柱对齐，主板的四个散热孔洞穿过去。将背板贴合在主板的背面，翻回机箱侧面，找到包装内的塑料柱，用一只手从背面按住背板，用另一只手将塑料柱套在背板的螺丝柱上，并用力的套到底。然后和 AMD 平台一样撕掉冷头上的保护薄膜，然后在 CPU 的表面涂抹好导热规值，再将扣据的四个角的孔洞对齐背板的螺丝柱，将冷头放置在 CPU 的表面。然后从配件包内找到 4 颗固定螺丝，将螺丝拧在背板的螺丝柱上。和 AMD 平台一样，拧螺丝的时候不要一次把一个拧到底，应该遵循对角线 1324 交替下降。最后和 MD 平台一样，用一分三线把三个风扇合并以后接入 CPO 范，

把水泵接在 AIOPOMP 或 POMP 范上，最后把 RGB 线缆接在主板的对应位置上。至此，英特尔平台的利民 360 缤锋换进水冷就算安装完毕了。
