STM32开发（FreeRTOS实时操作系统）

FreeRTOS实时操作系统，是一种轻量级的实时操作系统，为了实现快速响应、快速处理
FreeRTOS实时操作系统，是RTOS实时操作系统下的一个版本/子集
FreeRTOS实时操作系统 = 裸机开发 + 多线程(多任务)并发处理

RTOS实时操作系统具备很多版本/子集：FreeRTOS、RT-Thread、Thread-X ······

基于操作系统开发的是系统开发，不基于操作系统开发的是裸机开发

2、裸机开发和系统开发的区别

裸机开发：不使用操作系统开发，所有的驱动代码都按照main函数中的执行顺序执行
系统开发：使用操作系统开发，所有的驱动代码支持多进程/多线程的并发处理机制，实现快速响应、快速处理

多进程和多线程的区别：
    1. 资源量(进程是资源分配的最小单位、线程是任务调度的最小单位)
    2. 安全性(进程间用户空间相互独立[IPC通讯机制]、同一进程下的线程间共享同一用户资源[同步互斥])
    3. 高效性(进程间切换涉及到进程的上下文切换、线程间可以直接切换，固然线程的并发效率更高)

3、FreeRTOS实时操作系统的特点

1）多任务并发处理（实时性）

具有严格的任务调度机制，确保任务按照优先级和时间约束、以预定的先后顺序执行

（1）抢占式调度机制（任务管理）

抢占式任务调度机制：
    给每个任务/线程分配对应的优先级等级，
    优先级等级高的任务/线程先执行、优先级等级低的任务/线程后执行

FreeRTOS实时操作系统默认使用抢占式调度机制：
    优先级不同时：系统内核会优先执行线程等待列表中优先等级最高的线程，
    优先级相同时：系统内核会按照队列思想逐个执行

注意：
    1.只有当线程变为阻塞态时，才会被抢夺内核资源
    2.任务的优先级等级就是一个数字，数字越大，优先级等级越高
      中断的优先级等级就是一个数字，数字越小，优先级等级越高

linux操作系统的任务调度机制：默认使用时间片轮询机制，也可以使用抢占式任务调度机制
FreeRTOS实时操作系统的任务调度机制：默认使用抢占式任务调度机制，也可以使用时间片轮询机制

（2）通讯机制（同步互斥）

多种通讯机制，实现同步互斥，使任务在相同优先级下，也可以按照规定有序执行

1. 互斥锁
2. 消息队列
3. 信号量
4. 事件组

2）内存管理

可以动态分配内存空间，静态分配内存空间

3）时间管理

有软件定时器，严格管理任务时间

4）记录功能

有内核，文件信息，设备信息，内核链表/内核数组

4、FreeRTOS实时操作系统的任务调度机制

linux操作系统的任务调度机制：默认使用时间片轮询机制，也可以使用抢占式任务调度机制
FreeRTOS实时操作系统的任务调度机制：默认使用抢占式任务调度机制，也可以使用时间片轮询机制

抢占式任务调度机制：给每个任务/线程分配对应的优先级等级，优先级等级高的任务/线程先执行、优先级等级低的任务/线程后执行
注意：
    任务的优先级等级就是一个数字，数字越大，优先级等级越高
    中断的优先级等级就是一个数字，数字越小，优先级等级越高

5、线程状态

就绪态：任务的资源分配成功，等待被运行
运行态：被分配资源的任务使用系统的时间片，成功开始运行
阻塞态：任务中存在耗时、延时操作（Delay函数、超时检测）时，任务处于阻塞状态
       当某个任务处于阻塞态时，别的任务可以抢占系统的资源，进而运行
挂起态：任务1中使用挂起函数，挂起任务2，任务2处于挂起态，不会被系统调用
        需要在别的任务/任务1中使用解除挂起函数，解除任务2的挂起，此时任务2处于就绪态

6、FreeRTOS操作系统和Linux操作系统的区别

二、STM32CubeMX在线下载FreeRTOS内核

三、使用STM32CubeMX配置FreeRTOS实时操作系统

1、安装实时操作系统

2、CubeMX配置实时操作系统

四、CMSIS_RTOS2和FreeRTOS提供的库函数

os开头的函数：是由ARM定义的所有操作系统都支持的CMSIS_RTOS2通用接口（相当于标准IO）
x开头的函数：FreeRTOS内核自身提供的函数（相当于文件IO）

1、CMSIS_RTOS2和FreeRTOS的区别

CMSIS_RTOS2是由ARM公司定义的，专门作用于Cortex-M内核的操作系统的通用API标准接口，优点是可移植性强

FreeRTOS是RTOS操作系统中的一个子集，一个具体的操作系统内核

2、CMSIS_RTOS2提供的函数

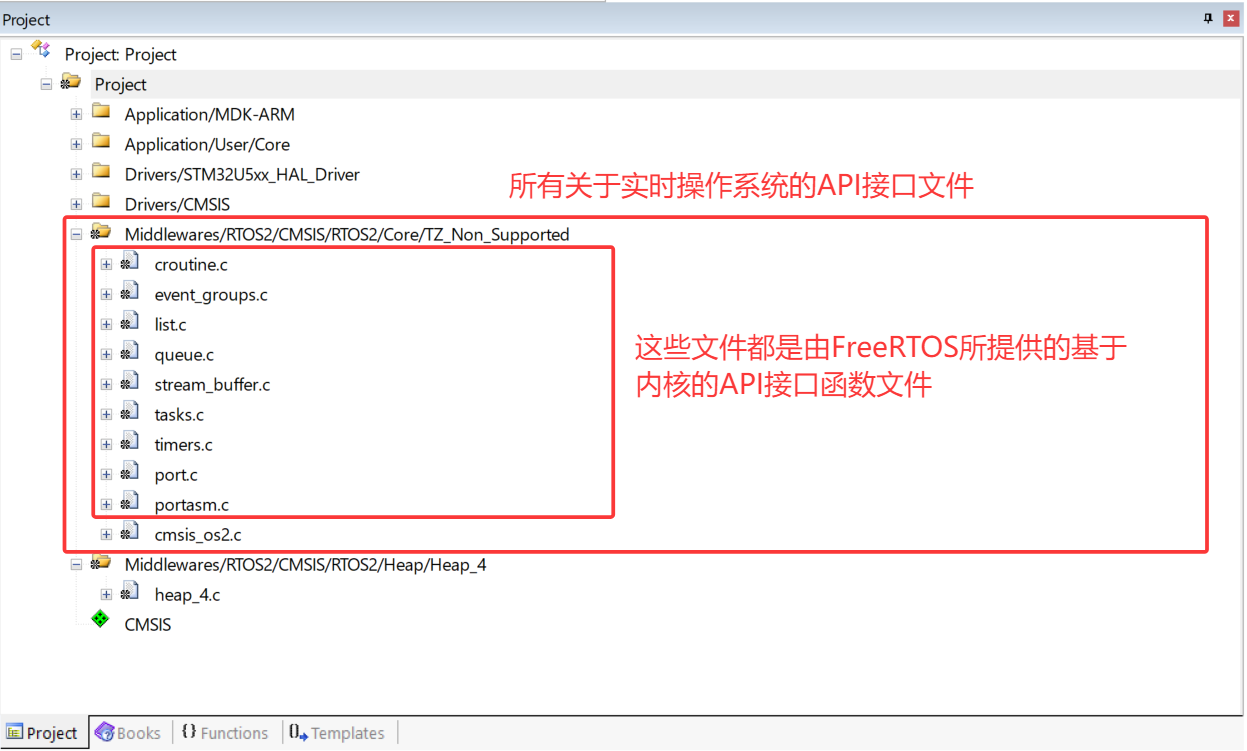

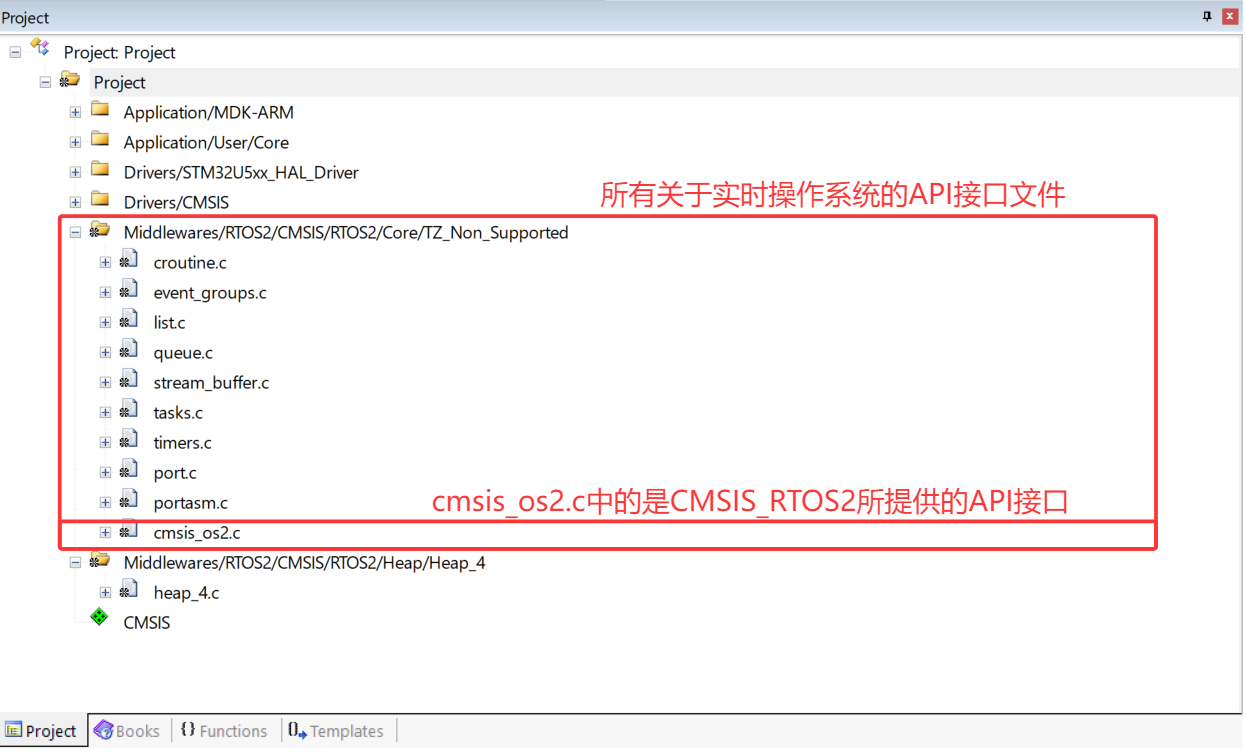

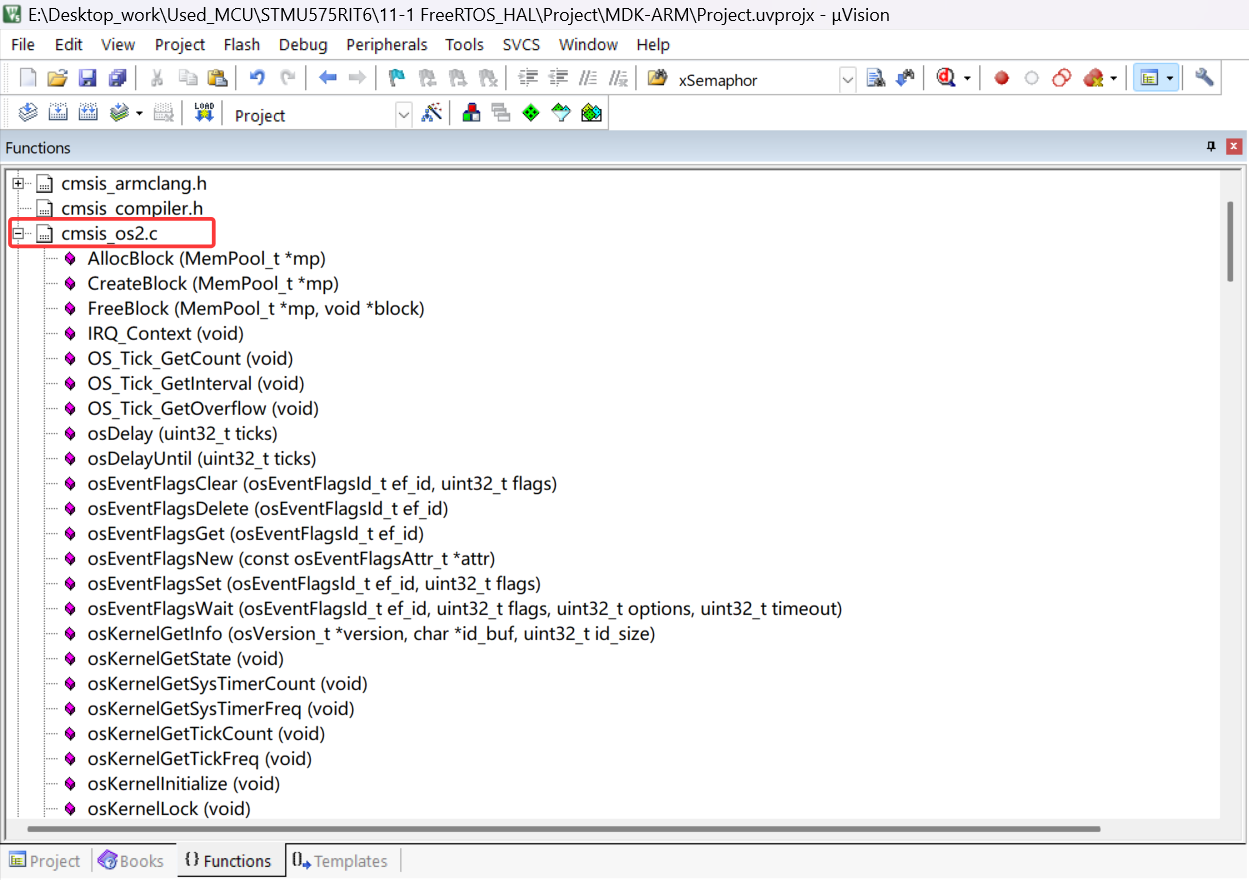

在cmsis_os2.c这个文件中的所有函数都是由CMSIS_RTOS2所提供的API函数接口
这些API接口在所有Cortex-M内核的实时操作系统中都可以使用
由CMSIS_RTOS2所提供的API接口本质上是由FreeRTOS所提供的API接口包装而成

3、FreeRTOS提供的函数

五、创建线程

1、静态创建线程分配任务资源

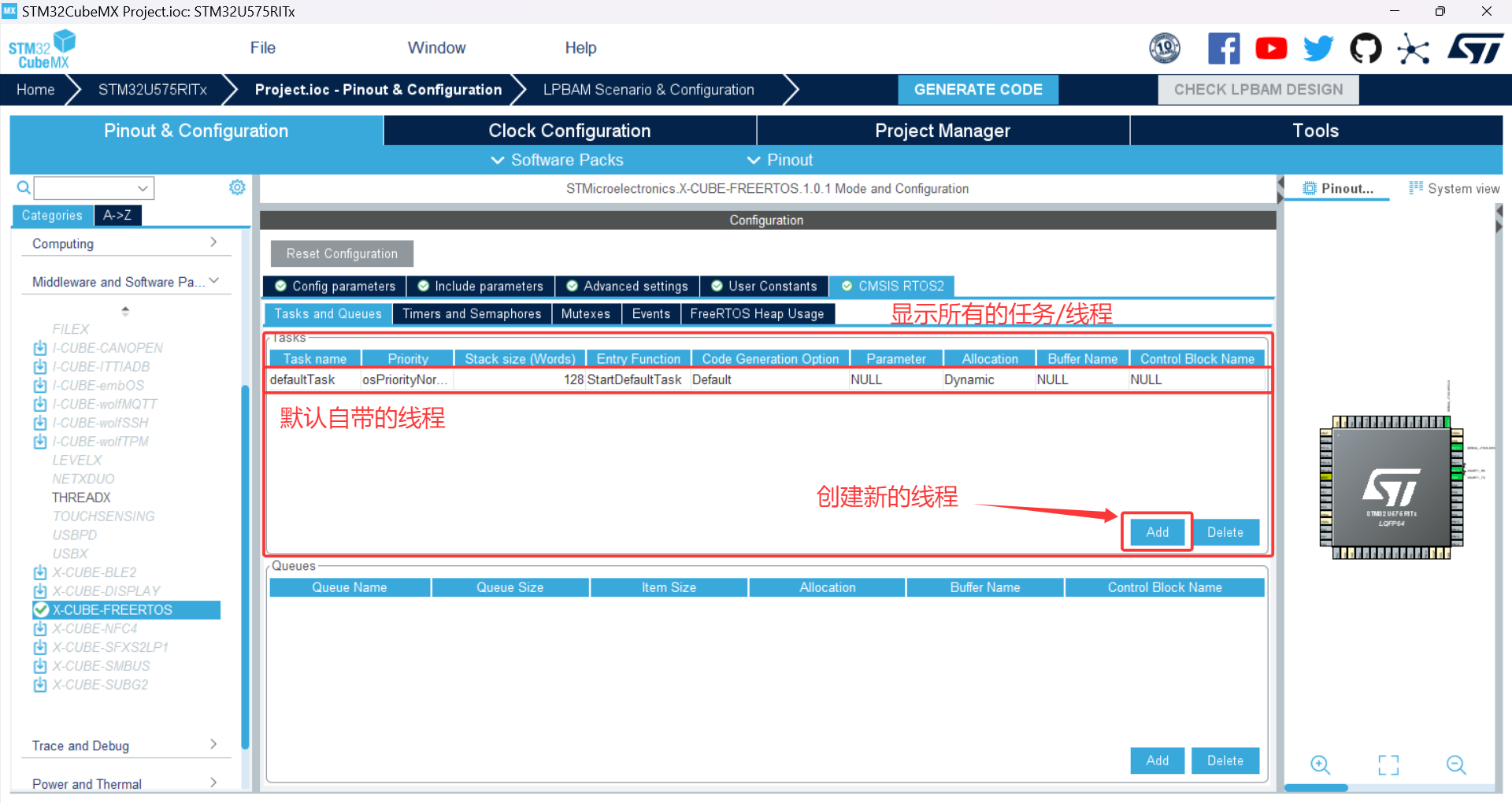

1）CubeMX创建线程

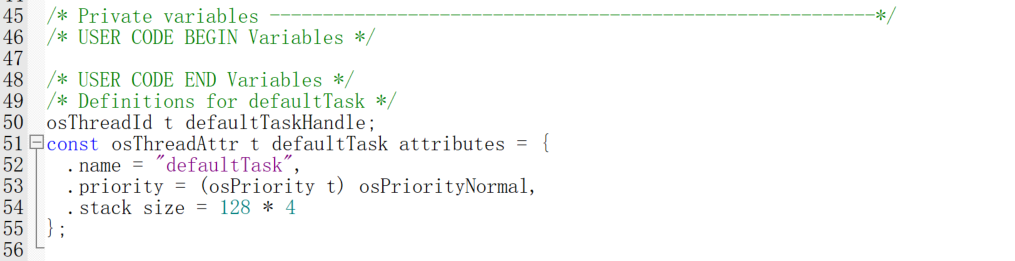

2）CubeMX初始化的代码

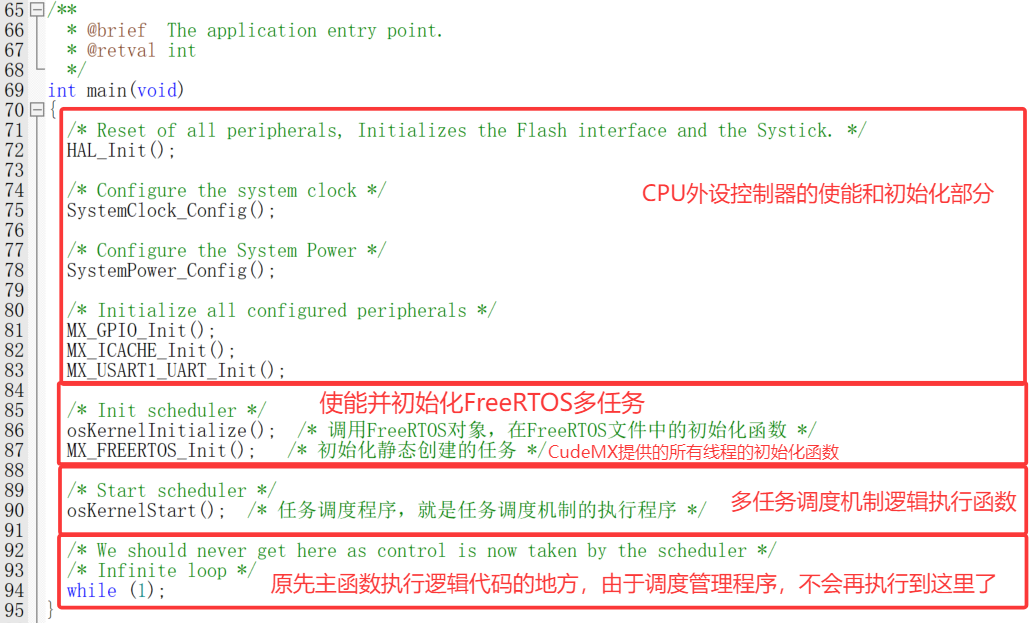

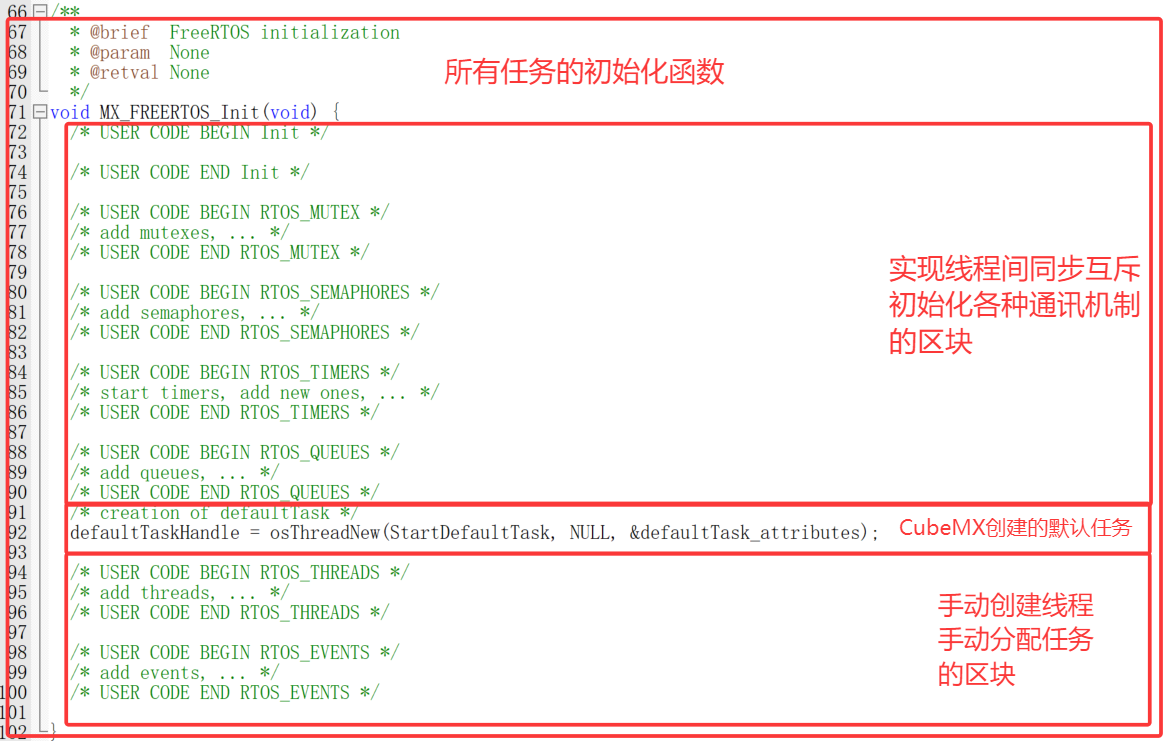

（1）主函数

在内核启动前（调度管理），不允许出现任何延时函数

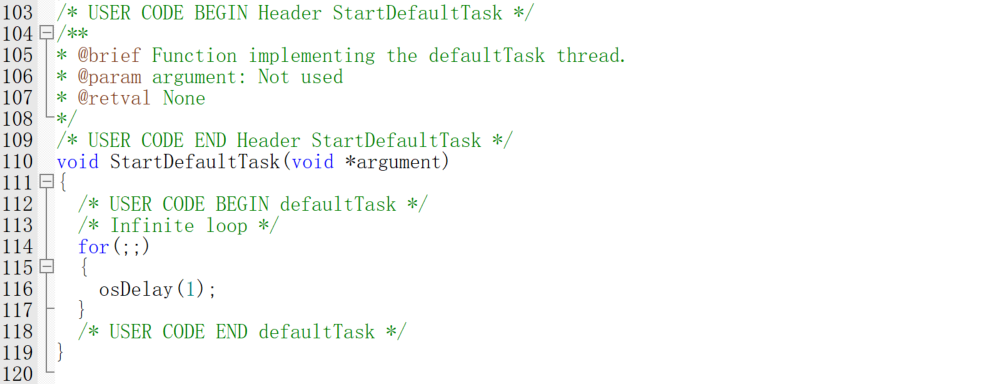

（2）定义结构体并填充

（3）定义任务入口函数（线程执行函数）

（4）向内核申请线程资源

2、动态创建线程（手动创建线程）

1）osThreadNew（新建线程函数）

osThreadId_t osThreadNew (osThreadFunc_t func, void *argument, const osThreadAttr_t *attr)
功能：
    CMSIS_RTOS2通用接口下提供的用于创建任务的函数
参数：
    func：当前创建的任务对应的入口函数名（入口函数地址）
    argument：给当前创建的任务对应的入口函数的传参
    attr：当前创建的任务的信息结构体
返回值：
    返回线程标识符，线程对象，创建失败返回NULL

// 线程/任务的信息结构体，他需要被传输给内核进行识别
typedef struct {
  const char                   *name;       // 当前被创建的任务的名字，内核通过这个名字识别他
  uint32_t                 attr_bits;       // 当前被创建的任务的特殊属性位
  void                      *cb_mem;        // 当前被创建的任务需要创建在堆区的哪片地址上
  uint32_t                   cb_size;       // 当前被创建的任务需要创建在堆区的空间大小
  void                   *stack_mem;        // 当前被创建的任务需要创建在栈区的哪片地址上
  uint32_t                stack_size;       // 当前被创建的任务需要创建在栈区的空间大小
  osPriority_t              priority;       // 当前被创建的任务的优先级等级
  TZ_ModuleId_t            tz_module;       // 使用MON模式时，受信模块的属性
  uint32_t                  reserved;       // 保留信息
} osThreadAttr_t;

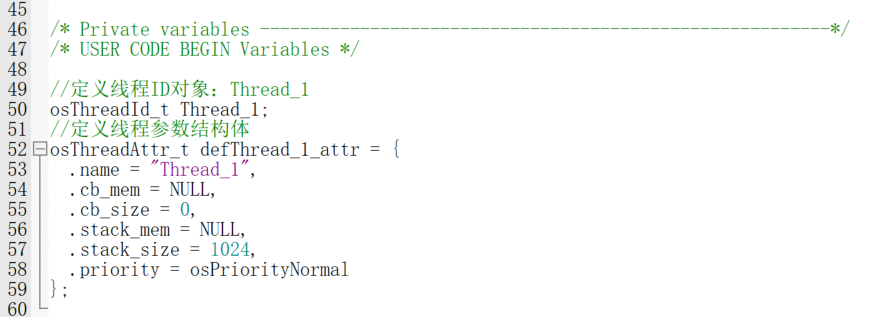

2）定义线程对象和参数结构体

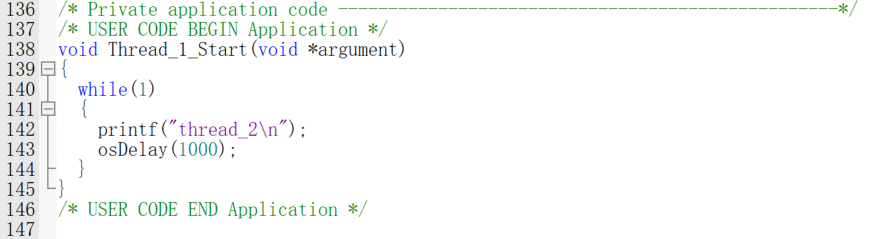

3）定义任务的入口函数

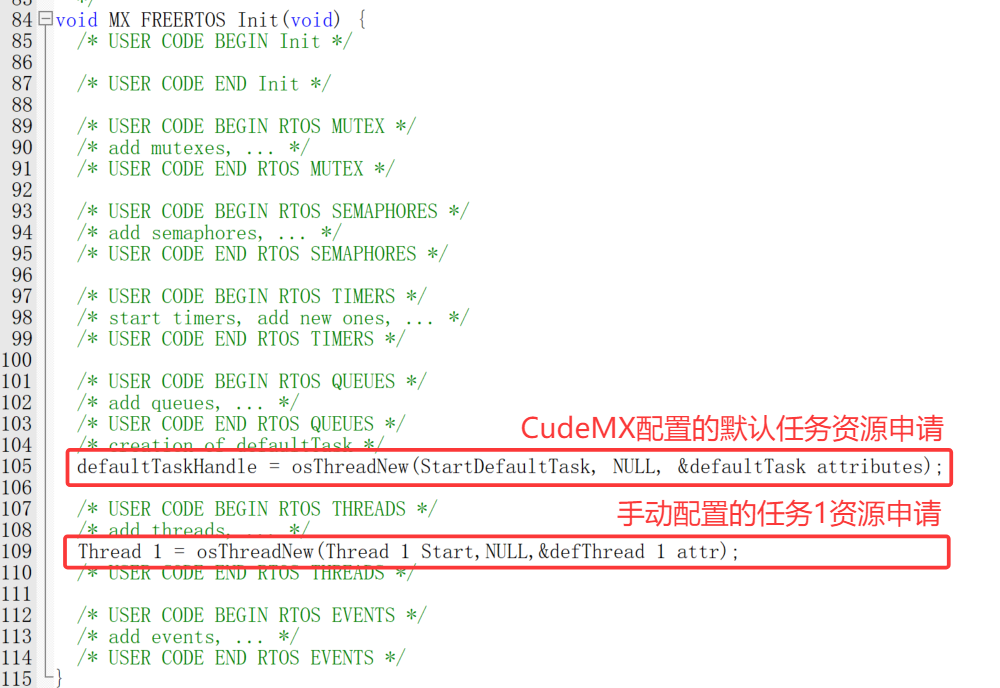

4）初始化新建线程向内核申请资源

六、任务/线程间的同步互斥

由于FreeRTOS操作系统中提供的任务的优先等级个数有限
如果任务很多，数量超过优先级个数，就会被操作系统按照任务调取机制随机分配
此时可以引入同步互斥，使相同优先级的任务按照规定的顺序执行

1、二值信号量

信号量本质就是一个数字，一个计数单位，用于记录空间资源的个数
当信号量 > 0 时，代表存在空闲资源，可以申请空闲资源使用
当信号量 = 0 时，代表没有空闲资源，无法申请空闲资源使用

二值信号量(二进制信号量)，就是信号量的值只有 0 和 1

信号量的核心操作(PV操作)
P操作：申请信号量（信号量 -1）
V操作：释放信号量（信号量 +1）

1）xSemaphoreCreateBinary（创建二值信号量）

SemaphoreHandle_t xSemaphoreCreateBinary(void);
功能：
    FreeRTOS内核提供的用于创建二值信号量的函数（初始信号量的值为0，也就是无法申请到信号量）
参数：
    无
返回值：
    函数执行成功，二值信号量创建成功，返回创建成功的二值信号量对象
    函数执行失败，返回NULL
osSemaphoreNew函数也能实现创建信号量的效果

2）xSemaphoreTake（申请信号量）

BaseType_t xSemaphoreTake(SemaphoreHandle_t xSemaphore,TickType_t xBlockTime)
功能：
    FreeRTOS内核提供的用于申请信号量的函数（不管什么类型的信号量都可以申请，信号量-1）
参数：
    xSemaphore：需要申请的信号量对象
    xBlockTime：超时检测时间，当前函数的最大阻塞时间
返回值：
    函数执行成功，返回pdTRUE（1）
    函数执行失败，返回pdFALSE（0）
osSemaphoreAcquire函数也能实现申请信号量的效果

3）xSemaporeGive（释放信号量）

BaseType_t xSemaphoreGive(SemaphoreHandle_t xSemaphore)
功能：
    FreeRTOS内核提供的用于释放信号量的函数（不管什么类型的信号量都可以释放，信号量+1）
参数：
    xSemaphore：需要释放的信号量对象
返回值：
    函数执行成功，释放信号量成功，返回pdTRUE（1）
    函数执行失败，释放信号量失败，返回pdFALSE（0）
osSemaphoreRelease函数也能实现释放信号量的效果

4）示例代码

使用二进制信号量，实现默认任务、任务1、任务2、按顺序执行

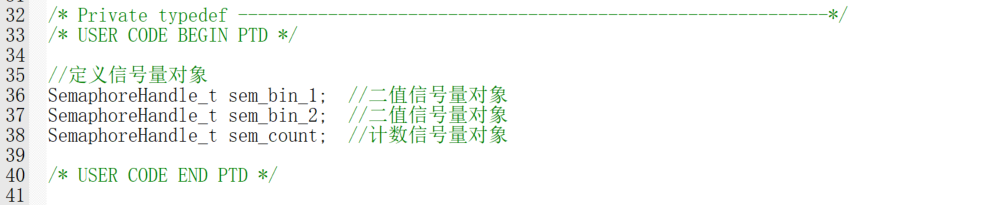

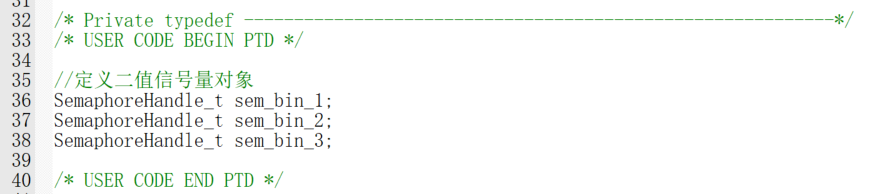

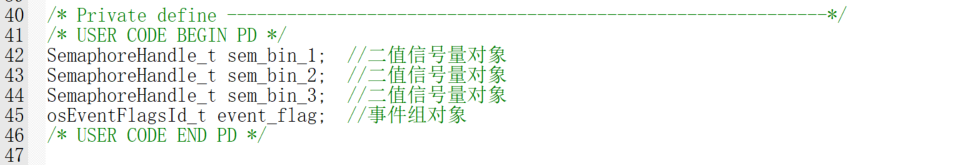

（1）定义信号量对象

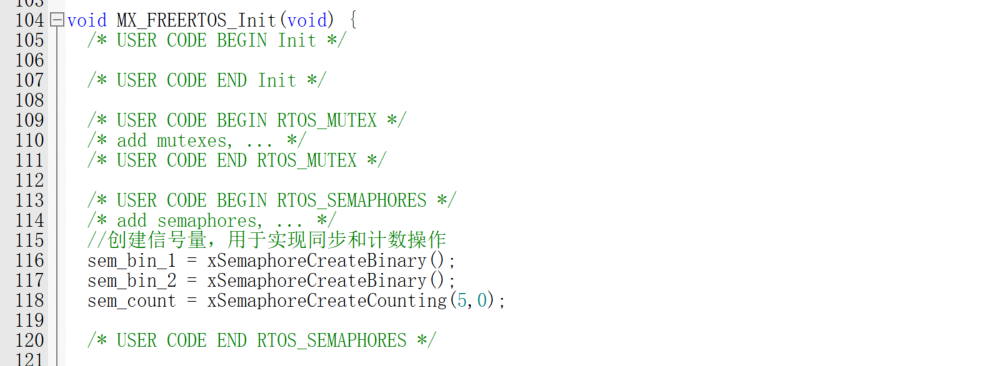

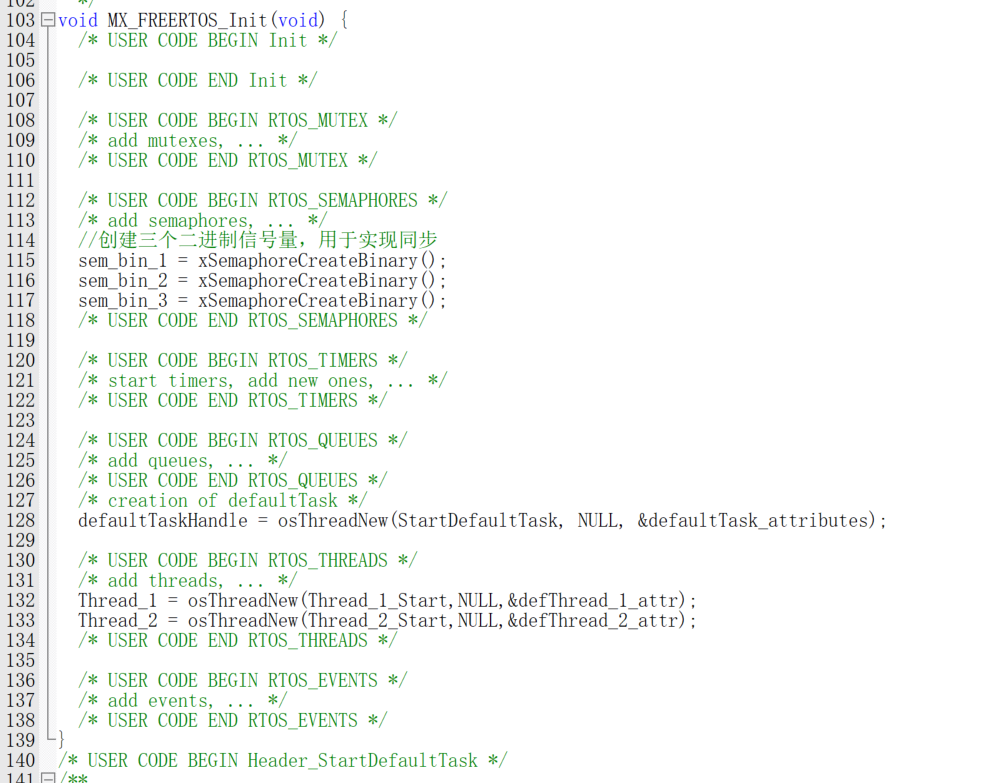

（2）创建二值信号量

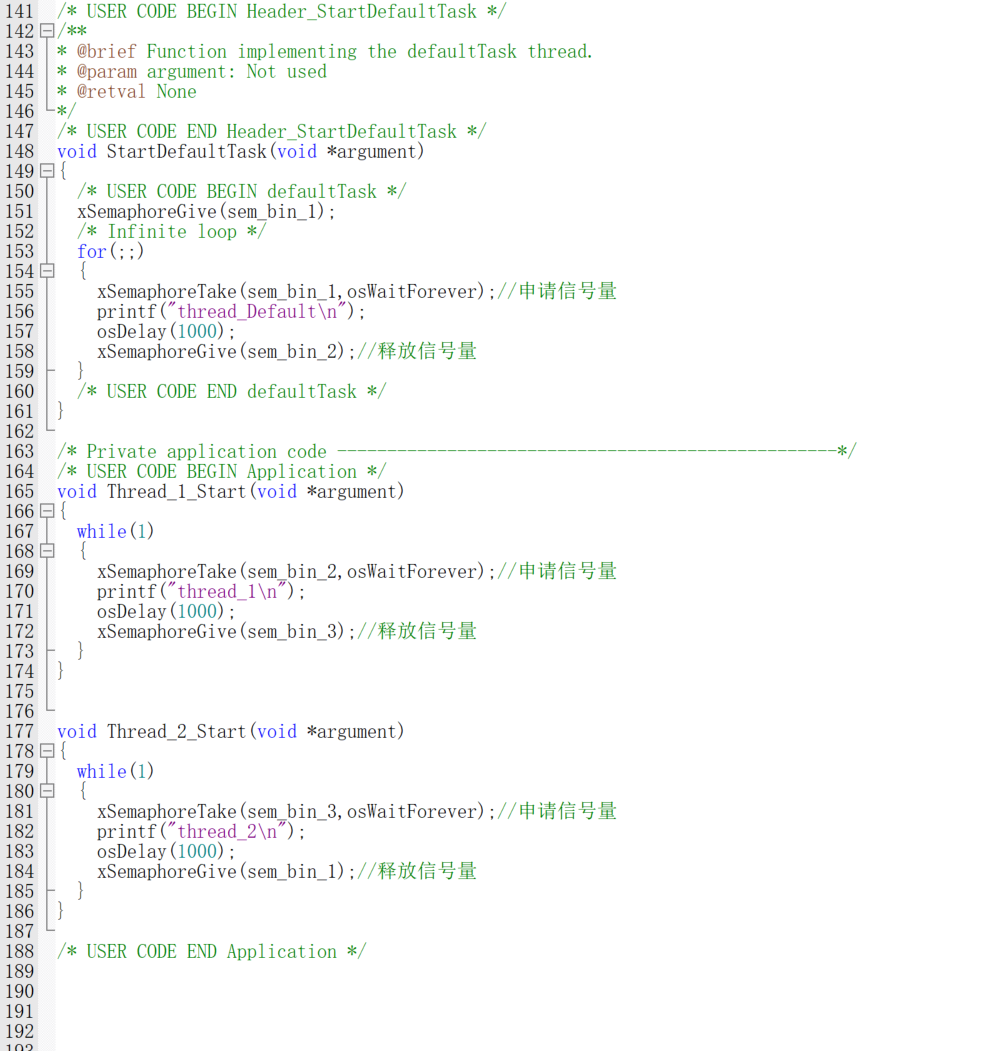

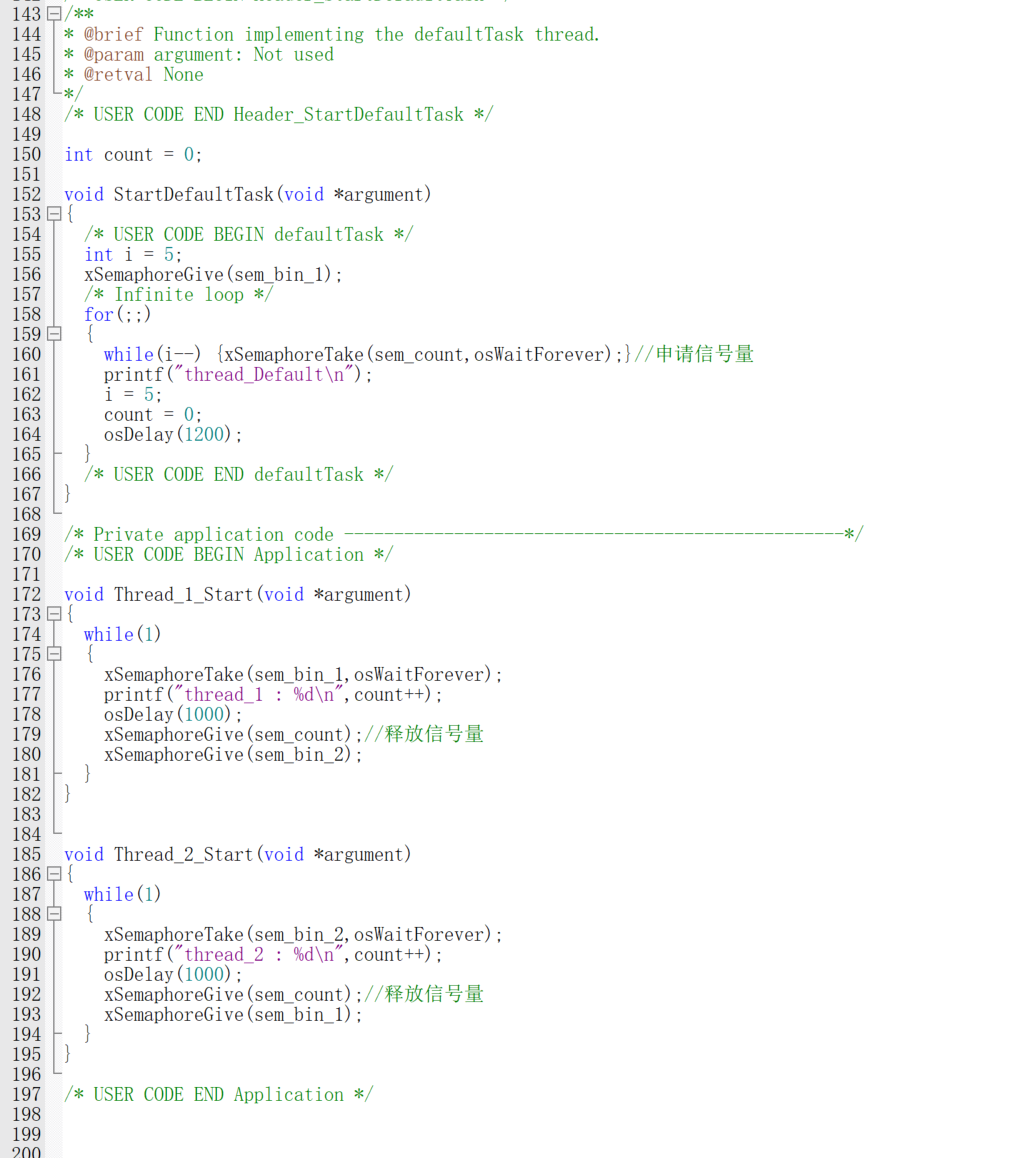

（3）使用二值信号量实现同步

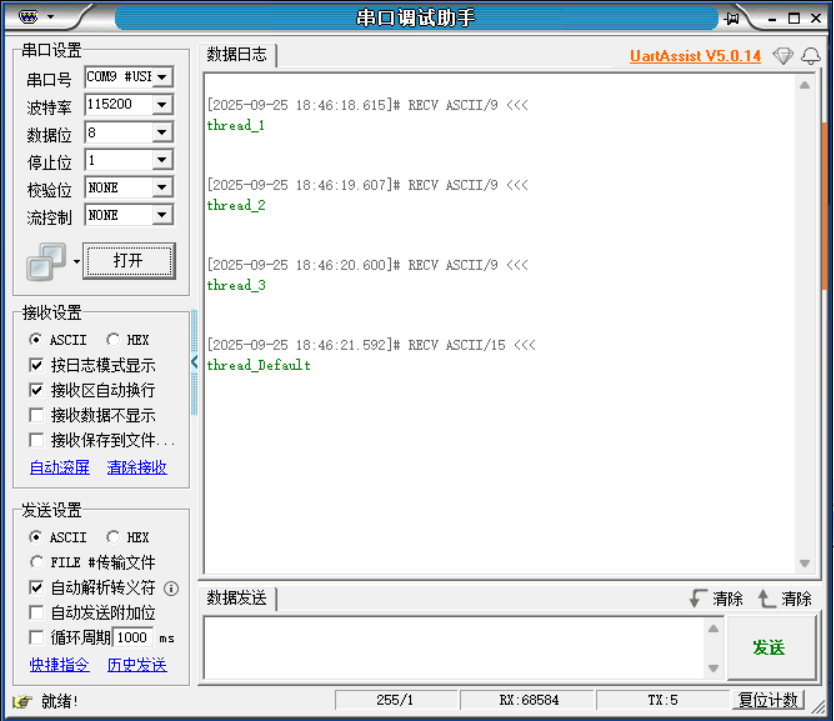

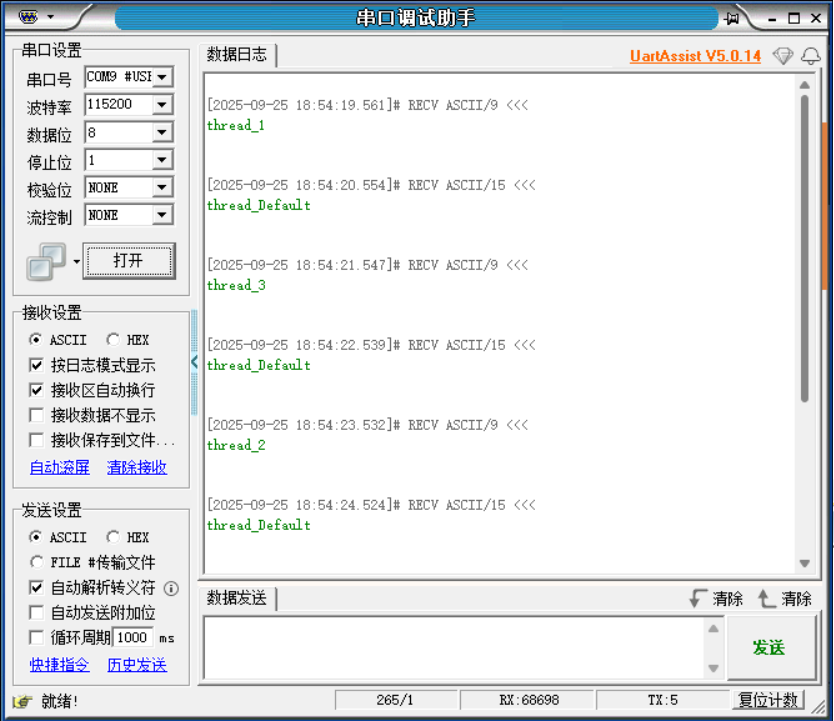

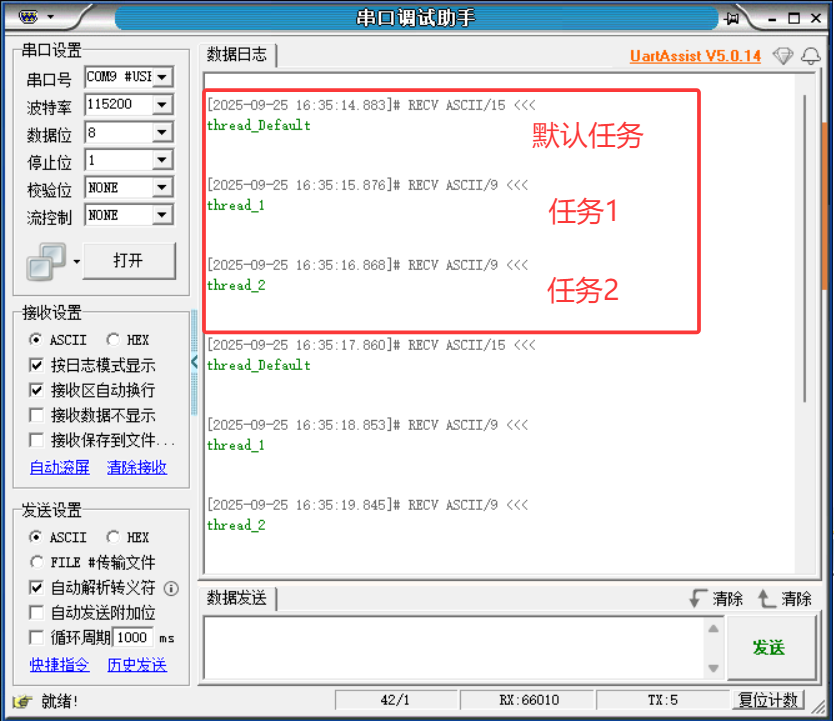

（4）程序现象

2、计数型信号量

1）xSemaporeCounting（创建计数型信号量）

SemaphoreHandle_t xSemaphoreCreateCounting( UBaseType_t uxMaxCount, UBaseType_t uxInitialCount);
功能：
    FreeRTOS内核提供的用于创建计数型信号量的函数
    计数型信号量：就是信号量的个数有很多
参数：
    uxMaxCount：创建出来的计数型信号量个数的最大值
    uxInitialCount：创建出来的计数型信号量初始个数
返回值：
    函数执行成功，计数型信号量创建成功，函数返回创建成功的计数型信号量对象
    函数执行失败，返回NULL

2）xSemaporeTake（申请信号量）

BaseType_t xSemaphoreTake(SemaphoreHandle_t xSemaphore,TickType_t xBlockTime)
功能：
    FreeRTOS内核提供的用于申请信号量的函数（不管什么类型的信号量都可以申请，信号量-1）
参数：
    xSemaphore：需要申请的信号量对象
    xBlockTime：超时检测时间，当前函数的最大阻塞时间
返回值：
    函数执行成功，返回pdTRUE（1）
    函数执行失败，返回pdFALSE（0）
osSemaphoreAcquire函数也能实现申请信号量的效果

3）xSemaporeGive（释放信号量）

BaseType_t xSemaphoreGive(SemaphoreHandle_t xSemaphore)
功能：
    FreeRTOS内核提供的用于释放信号量的函数（不管什么类型的信号量都可以释放，信号量+1）
参数：
    xSemaphore：需要释放的信号量对象
返回值：
    函数执行成功，释放信号量成功，返回pdTRUE（1）
    函数执行失败，释放信号量失败，返回pdFALSE（0）
osSemaphoreRelease函数也能实现释放信号量的效果

4）示例代码

使用二进制信号量和计数信号量，实现任务1、任务2，交替执行5次，再执行默认任务

（1）定义信号量对象

（2）创建信号量

（3）使用信号量实现操作

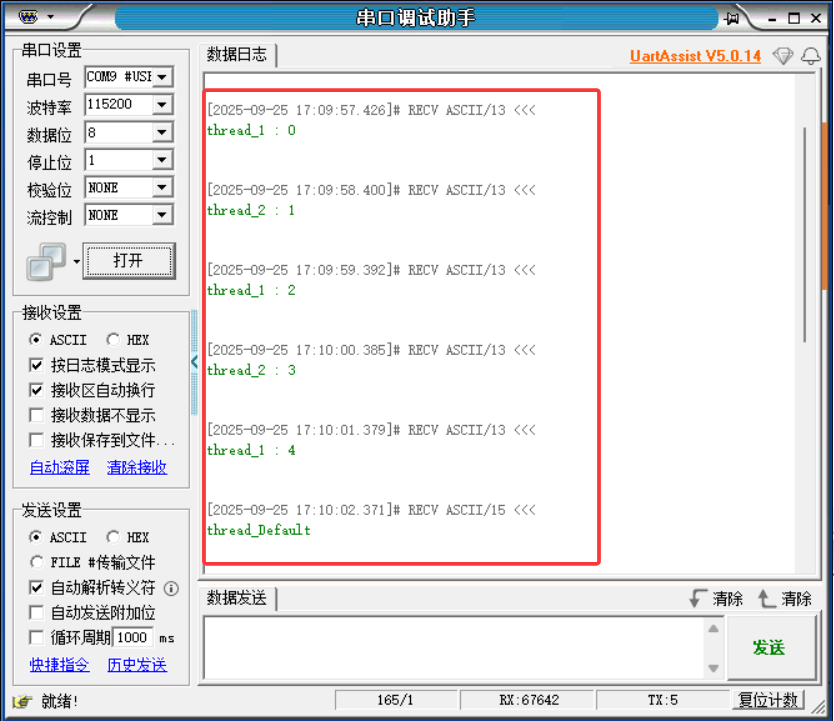

（4）程序现象

3、事件组（事件标志位）

事件组又称为事件标志位
事件组就是多个事件标志位的集合

事件组可以理解为一个寄存器，这个寄存器的每一位都代表一个事件
每一位的值都代表一个事件是否执行成功
如果 某一位的值 = 0 ，则代表这一位对应的事件没有执行
如果 某一位的值 = 1 ，则代表这一位对应的之间执行成功

1）事件组的使用情景

通过多个任务管理一个任务
1. 当所有任务均执行成功后，执行主任务
2. 当诸多任务中有一个执行成功后，执行主任务

2）（创建事件组）

osEventFlagsId_t osEventFlagsNew (const osEventFlagsAttr_t *attr);
功能：
    适用于CMSIS_RTOS V2通用接口下用于创建事件组的函数
参数：
    attr：需要创建出来的事件组的信息结构体（可以填充NULL默认属性信息，由FreeRTOS自动分配）
          如果自己填充填充name即可，有特殊需求可以全部自行填充
返回值：
    函数执行成功，代表事件组创建成功，返回创建成功的事件组对象
    函数执行失败，返回NULL

// 参数attr的结构体变量
// Attributes structure for event flags.
typedef struct {
  const char                   *name;   ///< name of the event flags
  uint32_t                 attr_bits;   ///< attribute bits
  void                      *cb_mem;    ///< memory for control block
  uint32_t                   cb_size;   ///< size of provided memory for control block
} osEventFlagsAttr_t;

3）（将标志位置一）

uint32_t osEventFlagsSet (osEventFlagsId_t ef_id, uint32_t flags);
功能：
    适用于CMSIS_RTOS V2通用接口下用于对事件组中某一位/某些位置1的函数
    置1：代表当前事件执行成功，也就是当前任务执行成功
参数：
    ef_id：需要操作的事件组对象
    flags：需要被置1的事件标志位（需要被置1的对应任务的事件标志位）
返回值：
    函数执行成功，返回osOK（0）
    函数执行失败，返回错误码

// os函数使用的返回值
typedef enum {
  osOK                      =  0,         ///< Operation completed successfully.
  osError                   = -1,         ///< Unspecified RTOS error: run-time error but no other error message fits.
  osErrorTimeout            = -2,         ///< Operation not completed within the timeout period.
  osErrorResource           = -3,         ///< Resource not available.
  osErrorParameter          = -4,         ///< Parameter error.
  osErrorNoMemory           = -5,         ///< System is out of memory: it was impossible to allocate or reserve memory for the operation.
  osErrorISR                = -6,         ///< Not allowed in ISR context: the function cannot be called from interrupt service routines.
  osStatusReserved          = 0x7FFFFFFF  ///< Prevents enum down-size compiler optimization.
} osStatus_t;

4）（阻塞等待标志位置一）

uint32_t osEventFlagsWait (osEventFlagsId_t ef_id,
                           uint32_t flags,
                           uint32_t options,
                           uint32_t timeout);
功能：
    适用于CMSIS_RTOS V2通用接口下用于阻塞等待对应事件标志位被置1的函数
参数：
    ef_id：需要操作的事件组对象
    flags：需要等待被置1的事件标志位
    options:
            osFlagsWaitAny：等待第二个参数flags中任意一个标志位被置1
            osFlagsWaitAll：等待第二个参数flags中所有标志位被置1
    timeout：超时检测时间，当前函数的最大阻塞时间
            // Timeout value.
            #define osWaitForever         0xFFFFFFFFU ///< Wait forever timeout value.
返回值：
    函数执行成功，返回osOK（0）
    函数执行失败，返回错误码

//选择阻塞的状态
// Flags options (\ref osThreadFlagsWait and \ref osEventFlagsWait).
#define osFlagsWaitAny        0x00000000U //等待其中1位被置1
#define osFlagsWaitAll        0x00000001U //等待所有位被置1
#define osFlagsNoClear        0x00000002U //不清除那些已经被设置为等待的标志位

//当前函数的错误码
// Flags errors (returned by osThreadFlagsXxxx and osEventFlagsXxxx).
#define osFlagsError          0x80000000U ///< Error indicator.
#define osFlagsErrorUnknown   0xFFFFFFFFU ///< osError (-1).
#define osFlagsErrorTimeout   0xFFFFFFFEU ///< osErrorTimeout (-2).
#define osFlagsErrorResource  0xFFFFFFFDU ///< osErrorResource (-3).
#define osFlagsErrorParameter 0xFFFFFFFCU ///< osErrorParameter (-4).
#define osFlagsErrorISR       0xFFFFFFFAU ///< osErrorISR (-6).


任务1：对应事件组中的第0位        0x1 << 0
任务2：对应事件组中的第1位        0x1 << 1
任务3：等待任务1和任务2都被执行完，任务3才能执行
       也就是任务1的事件标志位被置1并且任务2的事件标志位也要被置1，任务3才能执行
       flags = (0x1 << 0)| (0x1 << 1)

5）（将标志位清零）

uint32_t osEventFlagsClear (osEventFlagsId_t ef_id, uint32_t flags)
功能：
    适用于CMSIS_RTOS V2通用接口下用于清除对应标志位的函数
参数：
    ef_id：需要操作的事件组对象
    flags：需要清除的事件标志位
返回值：
    函数执行成功，返回osOK
    函数执行失败，返回错误码

6）示例代码

实现所有任务都完成后，执行默认任务

（1）定义事件组对象

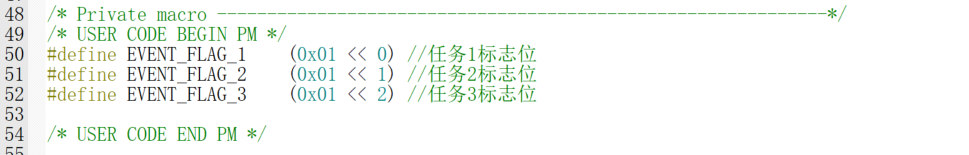

（2）定义宏体代表事件组某一位

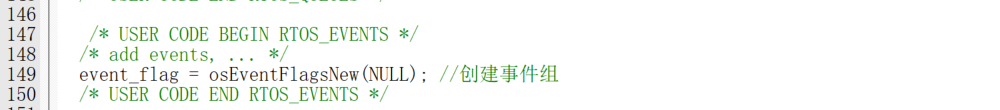

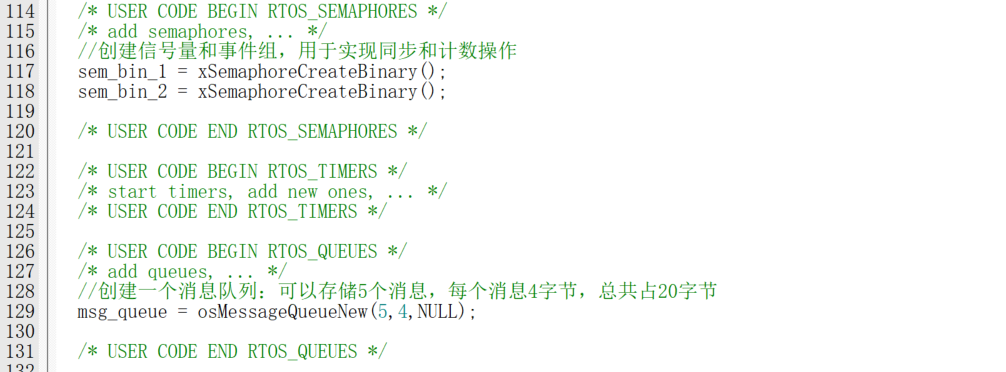

（3）创建事件组

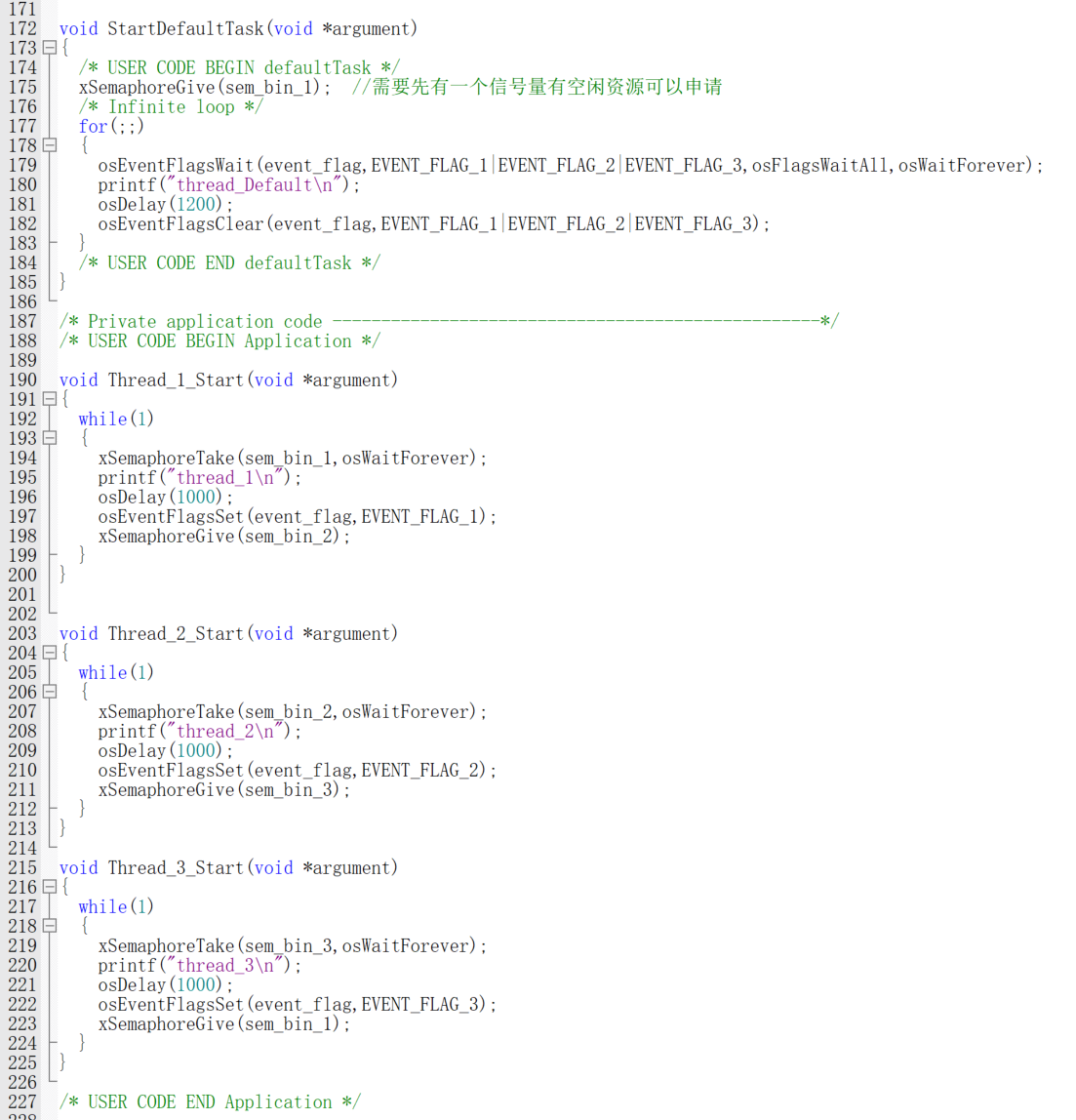

（4）操作事件标志位完成功能

（5）程序现象

7）示例代码

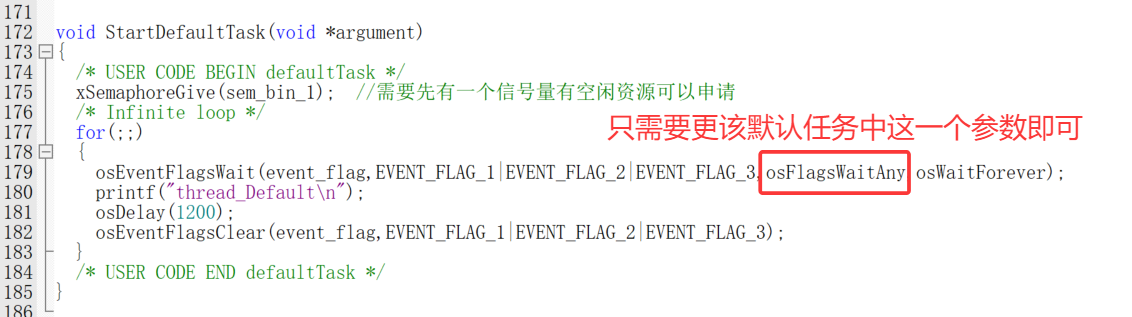

任务1、任务2、任务3中随便一个任务执行成功，都能让默认任务执行

4、消息队列

消息队列：
    1.默认使用FIFO（先进先出，队列）
    2.可以使用优先级划分消息处理等级（优先级高的消息先被处理，优先级低的消息后被处理）
    3.相同优先级下，遵循FIFO规则，先进先出
    4.消息队列中的消息是一次性的，读取后就不存在于消息队列中了

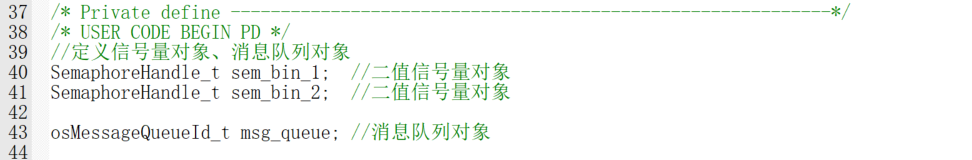

1）（创建消息队列）

osMessageQueueId_t osMessageQueueNew (uint32_t msg_count, uint32_t msg_size, const osMessageQueueAttr_t *attr)
功能：
    适用于CMSIS_RTOS V2通用接口用于创建一个消息队列的函数
参数：
    msg_count：当前创建的消息队列支持的消息最大个数
    msg_size：当前创建的消息队列中的每个消息的大小，单位为字节
    attr：当前创建的消息队列的信息结构体，需要传递给内核（NULL默认信息）
返回值：
    函数执行成功，代表消息队列创建成功，返回创建成功的消息队列对象
    函数执行失败，返回NULL

2）（向消息队列写入数据）

osStatus_t osMessageQueuePut (osMessageQueueId_t mq_id, const void *msg_ptr, uint8_t msg_prio, uint32_t timeout)
功能：
    适用于CMSIS_RTOS V2通用接口用于向消息队列中写入数据的函数
参数：
    mq_id：需要操作的消息队列对象
    msg_ptr：需要写入到消息队列中的消息
    msg_prio：当前写入到消息队列中的消息的优先级等级
    timeout：超时检测时间，也就是当前函数的最大阻塞时间
返回值：
    函数执行成功，返回osOK（0）
    函数执行失败，返回错误码

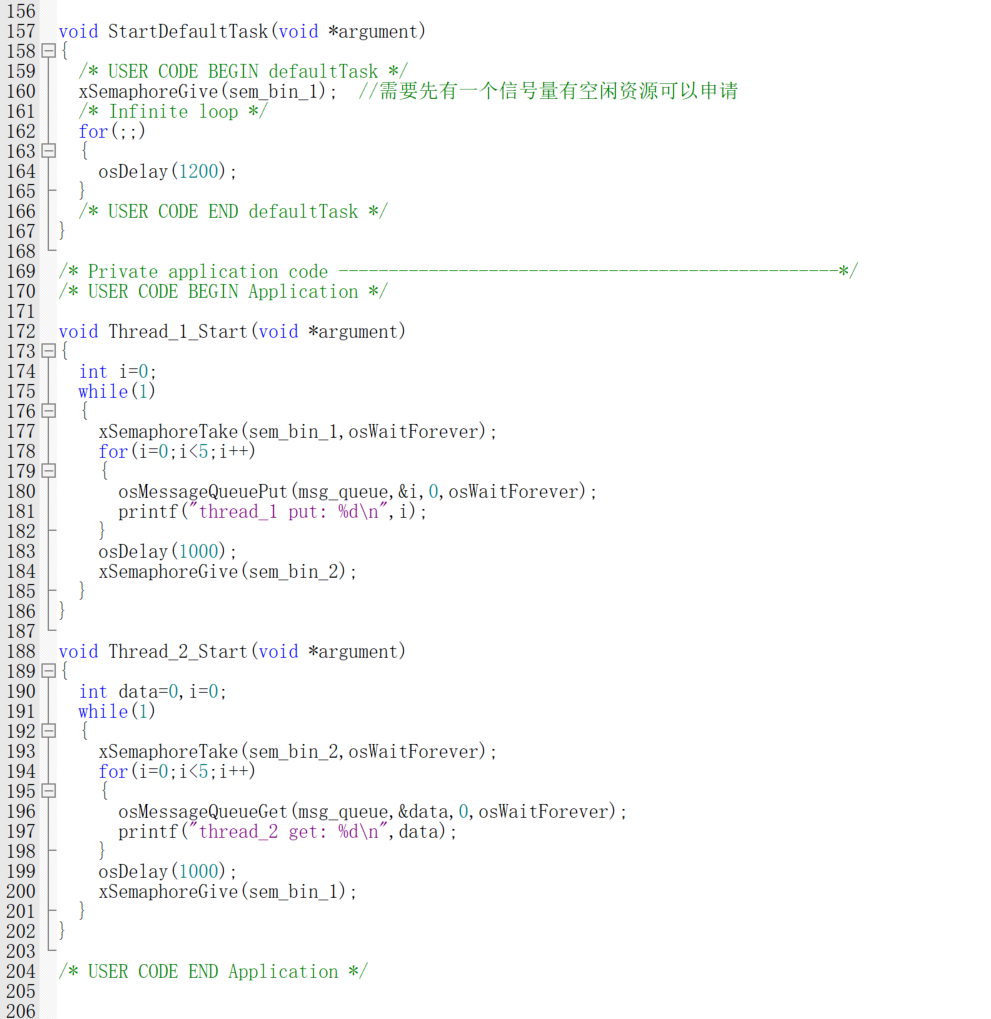

3）（从消息队列读取数据）

osStatus_t osMessageQueueGet (osMessageQueueId_t mq_id, void *msg_ptr, uint8_t *msg_prio, uint32_t timeout)
功能：
    适用于CMSIS_RTOS V2通用接口用于从消息队列中读取数据的函数
参数：
    mq_id：需要操作的消息队列对象
    msg_ptr：从消息队列中读取的消息存储的位置
    msg_prio：需要读取的消息队列中消息的优先级等级
    timeout：超时检测时间，也就是当前函数的最大阻塞时间
返回值：
    函数执行成功，返回osOK（0）
    函数执行失败，返回错误码

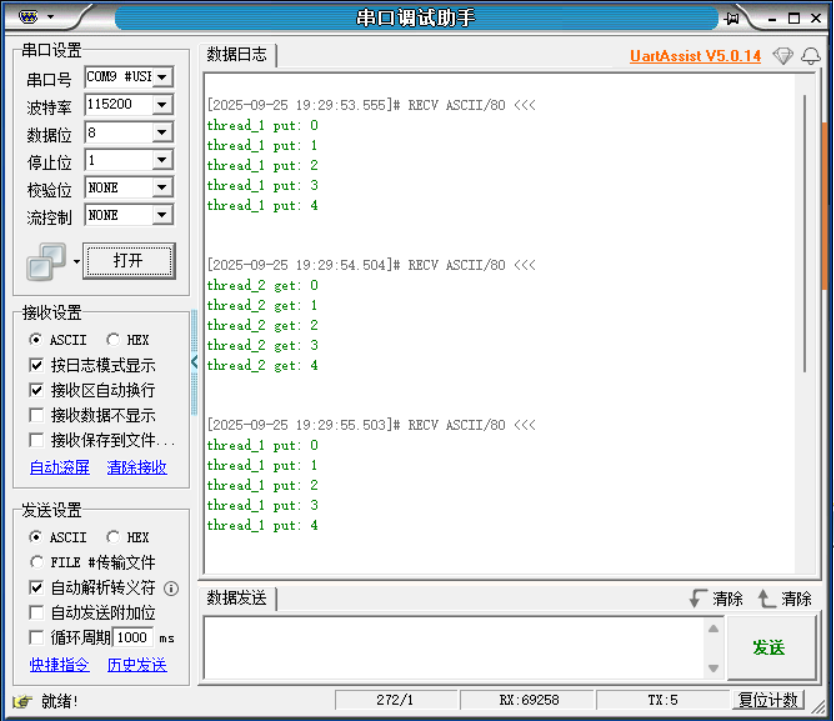

消息队列的消息优先级等级（0-9级，数字越大，优先级等级越高）
0：普通日志消息
9：紧急消息
