5.21hcia 笔记

OSI七层参考模型

思想：分层

1.更利于标准化

2.降低层次之间的关联性—某一层协议的增加或者减少，尽量不要影响

其他层次。

相同层次之间的设备协议具体相同或者相似的作用，不同层次之间具有

明显的差异，每一层都在下层的基础上提供某种增值服务。

应用层—

表示层—

会话层

发现建立和维护和断开一次会话链接

传输层—优化传输，端对端的传输

区分进程和服务—端口号—16位二进制65536 0-65535

0-1023知名端口号，著名端口号，1024-65535

网络层—路由器—IP地址（逻辑地址）IP地址

数据链路层—介质访问控制层MAC，逻辑链路控制层LLC。

电信号和二进制之间的转换

MAC地址—物理地址

物理层—处理电信号

TCP/IP模型

TCP/IP协议簇



传输层—TCP/UDP

TCP和UDP的区别：

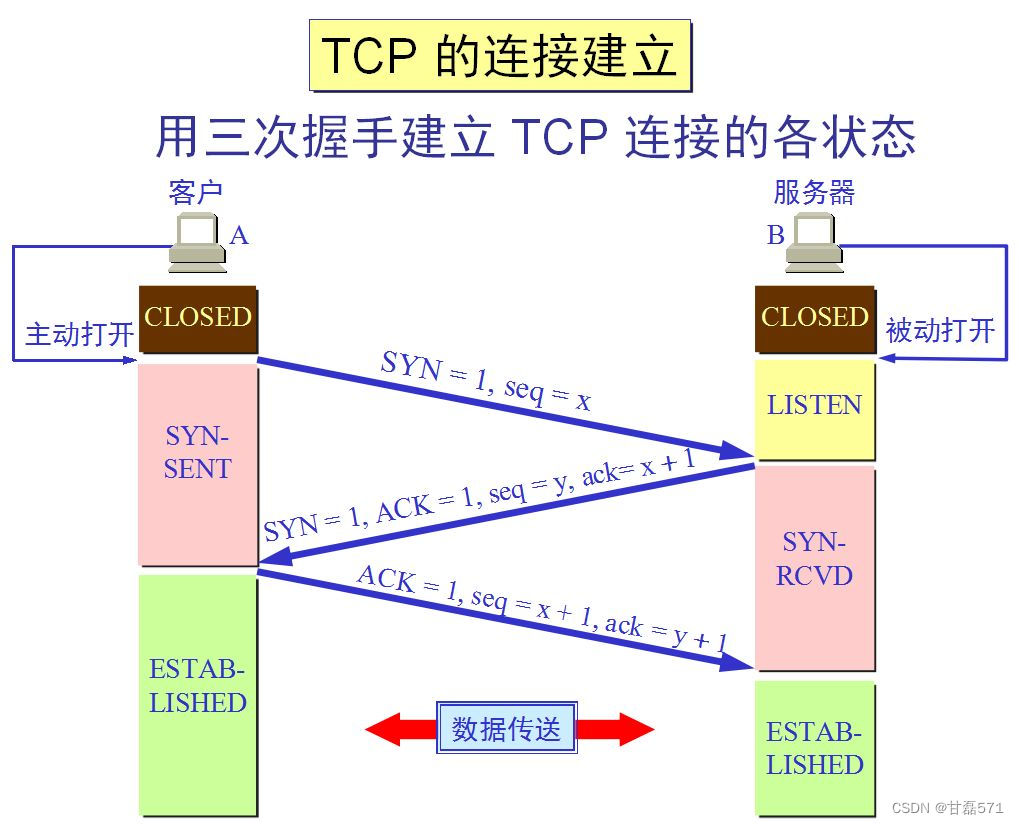

1.TCP是面向连接（TCP的三次握手）的协议，而UDP是无连接的协议

2.TCP的传输的可靠的传输，而UDP的传输是不可靠的。排序，确认，重

传、流控。

3.TCP可以进行流控，而UDP不行。滑动窗口机制。

4.TCP可以进行分段，而UDP不能。

5.TCP转发数据包的速率慢，并且占用资源比较大。UDP的转发效率高于

TCP，并且占用资源也会小一些

应用场景：TCP更加适用于对数据包可靠性要求较高的情况，比如说传

输文件，邮件等等，而UDP适用于对可靠性要求较低，但是对转发效率

要求较高的场景，比如说：即时通讯类。



协议数据单元—PDU

L1PDU

L2PDU

L3PDU

…

L7PDU

应用层的数据—数据报文

传输层—数据段

网络层—数据包

数据链路层—数据帧

物理层—比特流

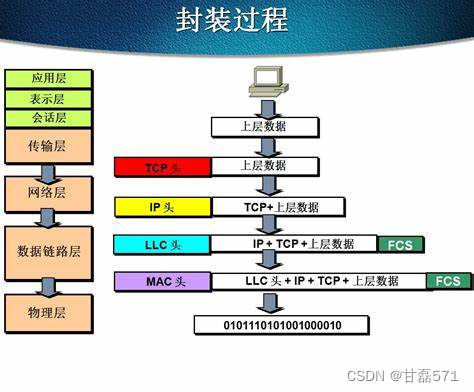

封装和解封装

DHCP—动态主机配置协议

UDP —67端口 68端口

server—提供IP地址的一些设备—67

Client-想要通过DHCP动态获取IP地址的设备（PC,终端）—68

第一种场景—终端首次获取IP地址的场景

dhcp客户端获取地址—DHCP discover包 —广播

SPORT 68 DPORT 67

SIP 0.0.0.0 DIP 255.255.255.255—受限广播地址

SMAC 自己的MAC地址 DMAC FF-FF-FF-FF…FF

DHCP—server—DHCP offer包 -单播

SPORT 67 PORT 68

SIP 192.168.1.1 DIP 192.168.1.2 24—欲下发的地址

SMAC 0/0/0 DMAC PC1

DHCP—客户端—DHCP request--广播发送

Sport 68 Dport 67

SIP 0.0.0.0 DIP 192.168.1.1

SMAC PC1 DMAC

1.向其中一个服务端请求IP地址（最先收到Offer包中服务端的IP地址），

2.告知网络中其他的服务器，我已经选择了某一个服务端下发的IP地址

DHCP—server DHCP—ACK —单播

Sport67 dport 68

SIP 192.168.1.1 DIP 192.168.1.2

SMAC 0/0/0 DMAC PC1

再次获取IP地址的情况

DHCP—客户端—DHCP request--单播发送

Sport 68 Dport 67

第四天

2023年5月21日

9:32 SIP 0.0.0.0 DIP 192.168.1.1

SMAC PC1 DMAC

由于第一次获取地址时，已经向其他的服务端说过我选择某个地址的情况，

所以这里直接单播发送。

DHCP—server DHCP—ACK —单播

Sport67 dport 68

SIP 192.168.1.1 DIP 192.168.1.2

SMAC 0/0/0 DMAC PC1

租期—24h

T1时间—50% 12H

DHCP—客户端—DHCP request--单播发送

Sport 68 Dport 67

SIP 0.0.0.0 DIP 192.168.1.1

SMAC PC1 DMAC

由于第一次获取地址时，已经向其他的服务端说过我选择某个地址的情况，

所以这里直接单播发送。

DHCP—server DHCP—ACK —单播

Sport67 dport 68

SIP 192.168.1.1 DIP 192.168.1.2

SMAC 0/0/0 DMAC PC1

T2——87.5%21h

DHCP—客户端—DHCP request--广播发送

Sport 68 Dport 67

SIP 0.0.0.0 DIP 192.168.1.1

SMAC PC1 DMAC

由于第一次获取地址时，已经向其他的服务端说过我选择某个地址的情况，

所以这里直接单播发送。

DHCP—server DHCP—ACK —单播

Sport67 dport 68 SIP 192.168.1.1 DIP 192.168.1.2

SMAC 0/0/0 DMAC PC1

DHCP-NAK

Server

DHCP reliease—释放IP地址的数据包

DHCP 配置

<Huawei>sys——

进入系统视图

[dhcp]dhcp enable —启动DHCP服务

[dhcp]ip pool a——创建地址池塘，并且给这个地址池塘起个名称

[dhcp-ip-pool-a]network 192.168.1.0 mask 24—宣告可以下发地址的范围

[dhcp-ip-pool-a]gateway-list 192.168.1.1——下发网关的IP地址，不需要跟掩码

[dhcp-ip-pool-a]dns-list 8.8.8.8 114.114.114.114—下发的DNS服务器的地址

[dhcp-GigabitEthernet0/0/0]dhcp select global——接口激活DHCP全局配置

[dhcp]display ip pool name a ——查看地址池塘信息

[dhcp-GigabitEthernet0/0/0]display this——查看在这个位置所做的所有指令

PC>ipconfig——查看电脑地址信息

[dhcp-GigabitEthernet0/0/1]ip address 192.168.2.1 24—第一步，配置服务器的

地址
