AURIX Development Stdio 安装及

英飞凌官方ADS的安装及使用文档：

Getting Started with AURIX™ Development Studio Installation and first steps (infineon.com)

一：软件下载推荐官方下载：

AURIX™ Development Studio - Infineon Technologies        (需要注册)

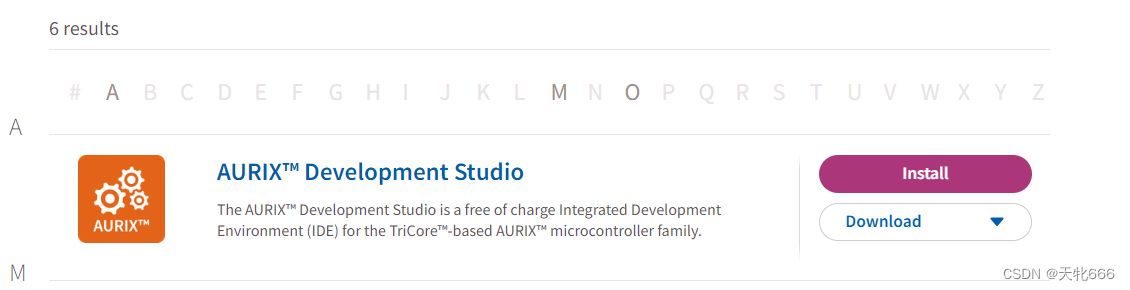

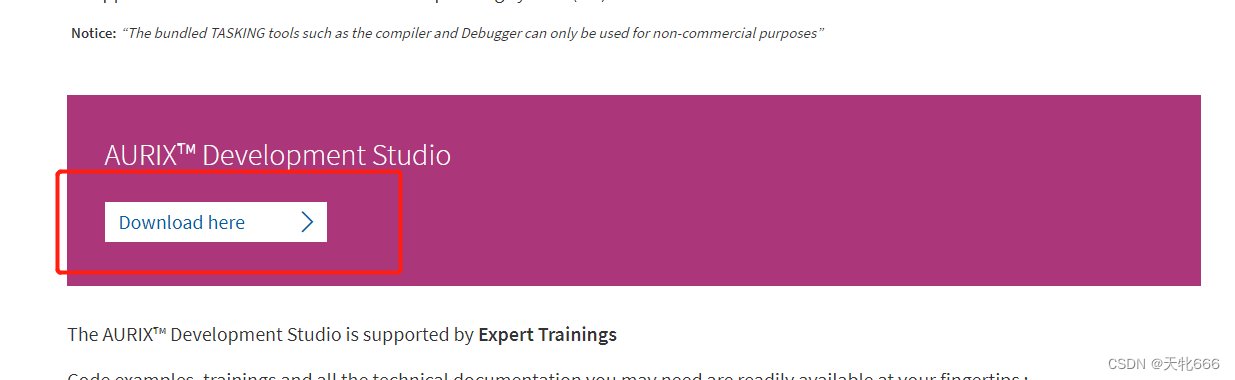

 点击Download,安照提示进行注册并下载

二：安装步骤



默认安装依赖

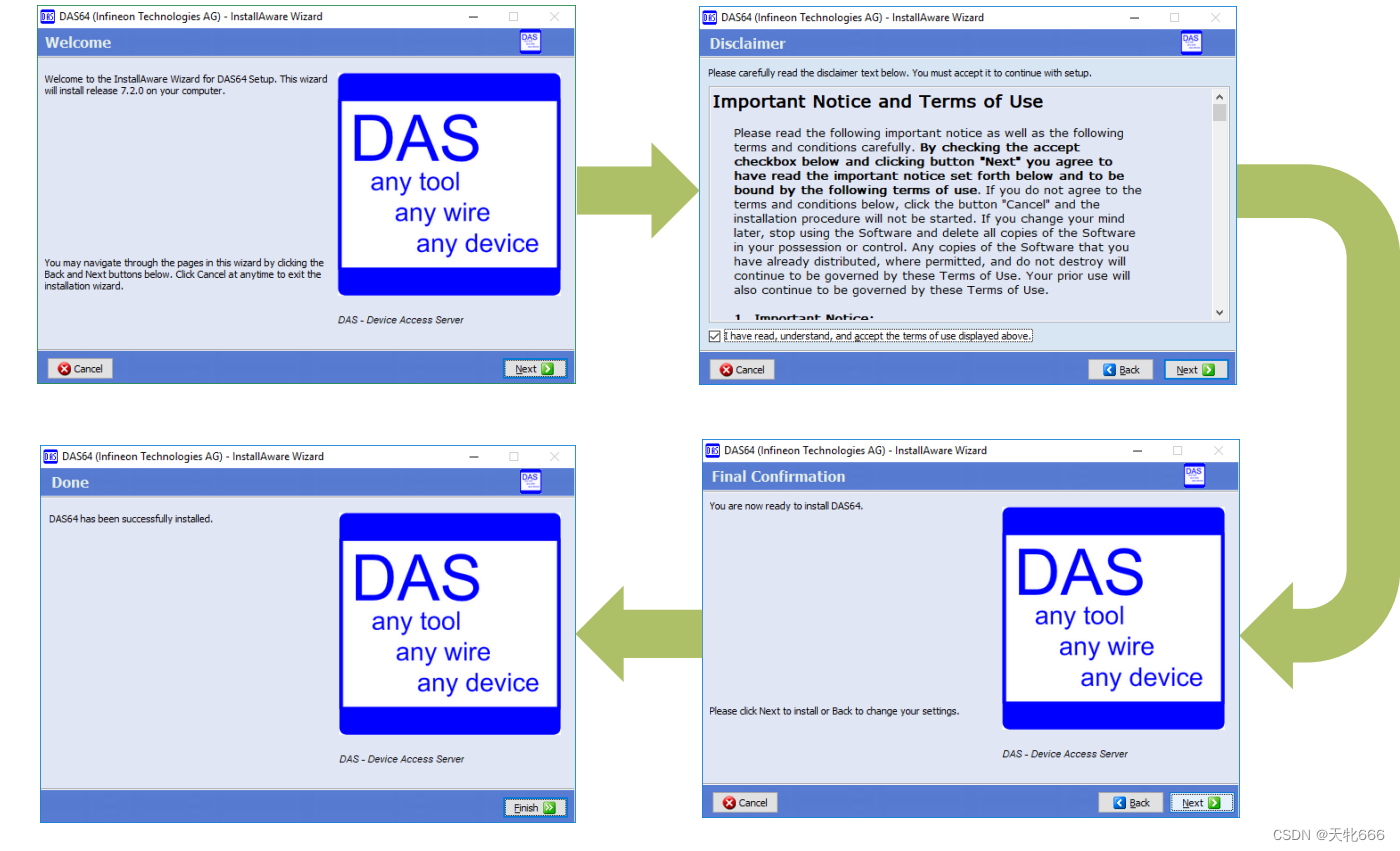

 如果DAS未安装或过时，将在AURIX Development Studio期间自动安装

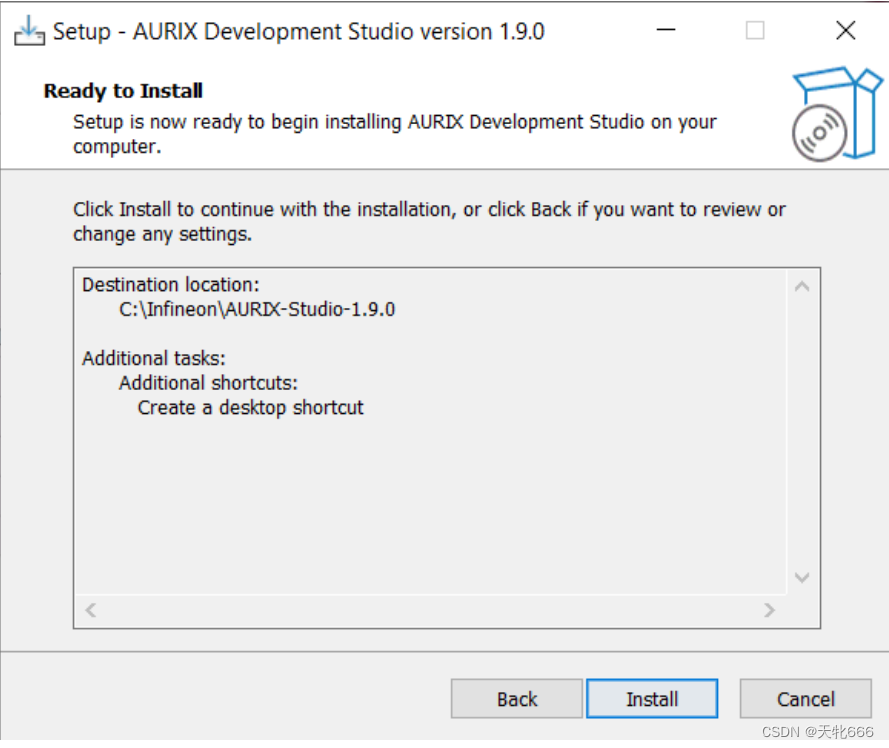

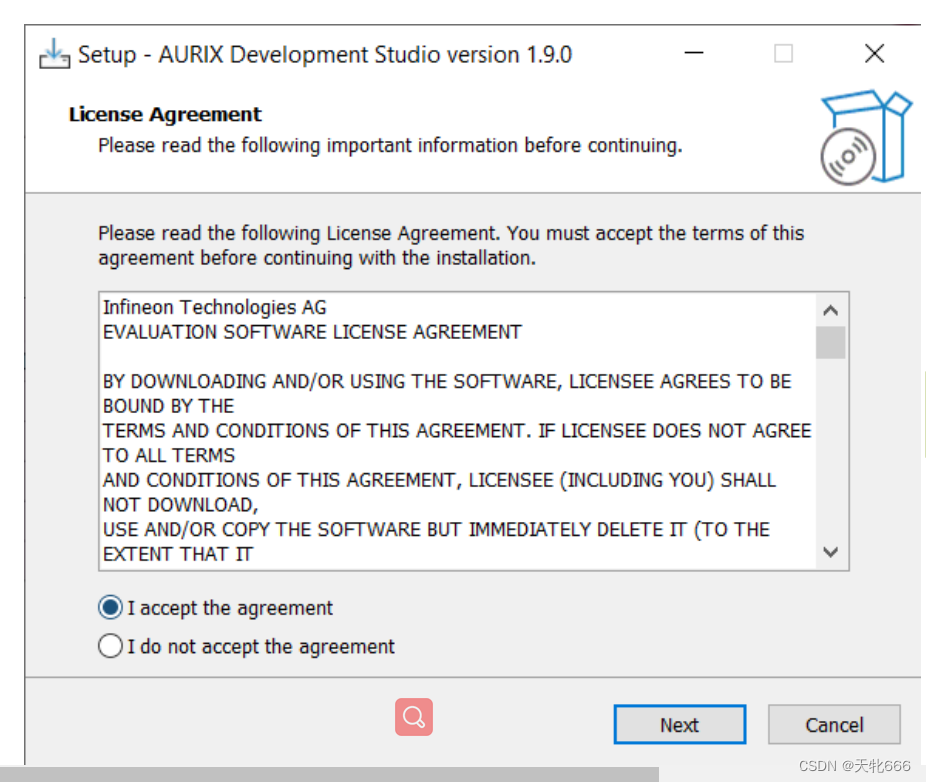

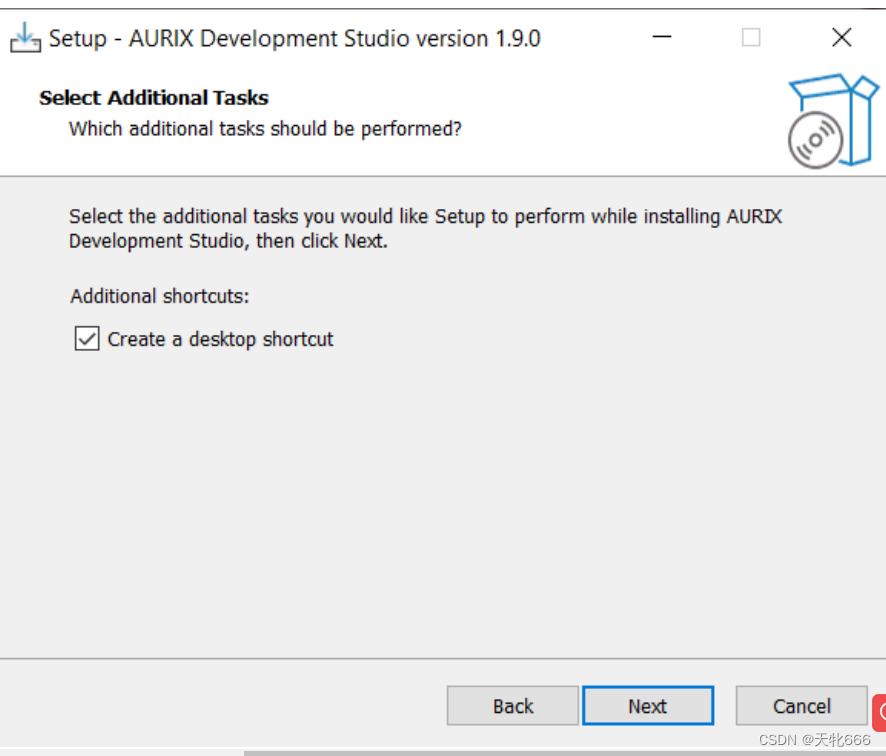

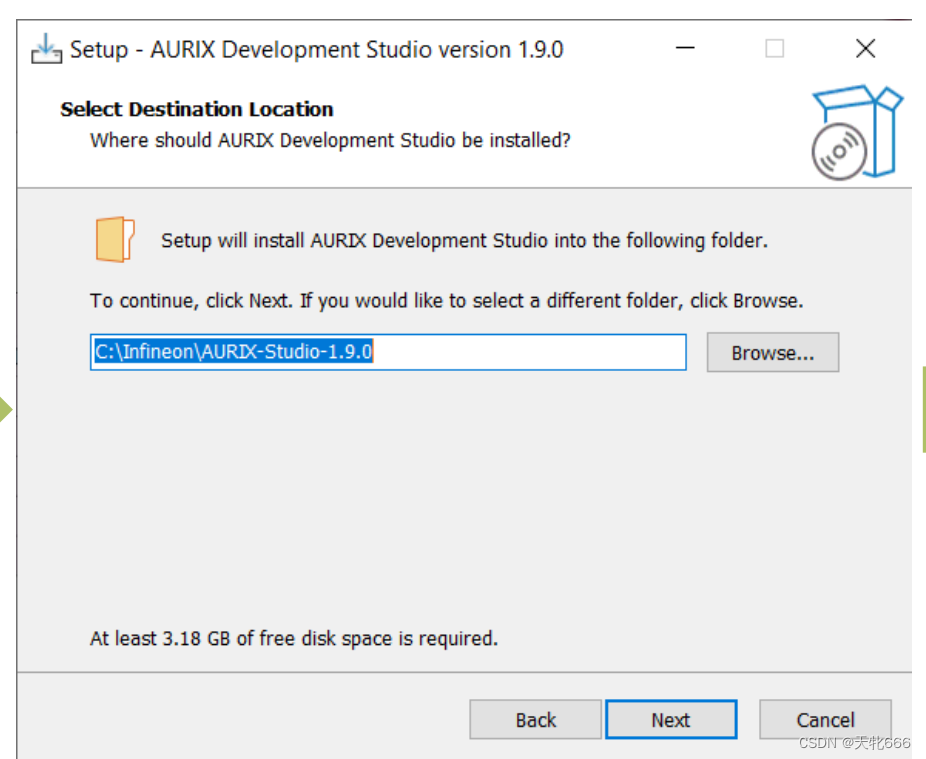

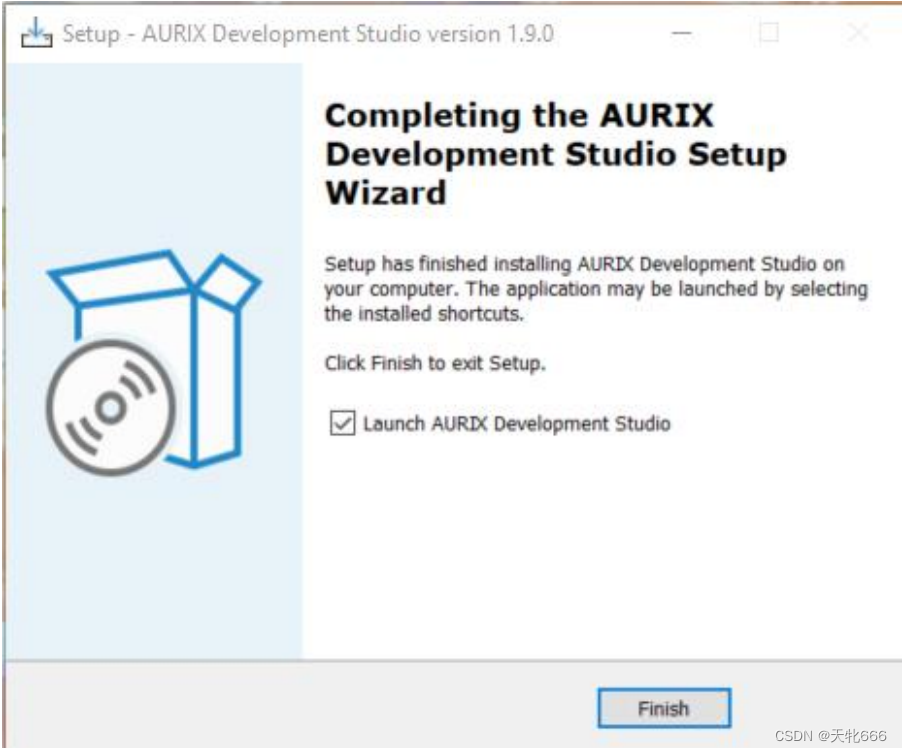

安装:

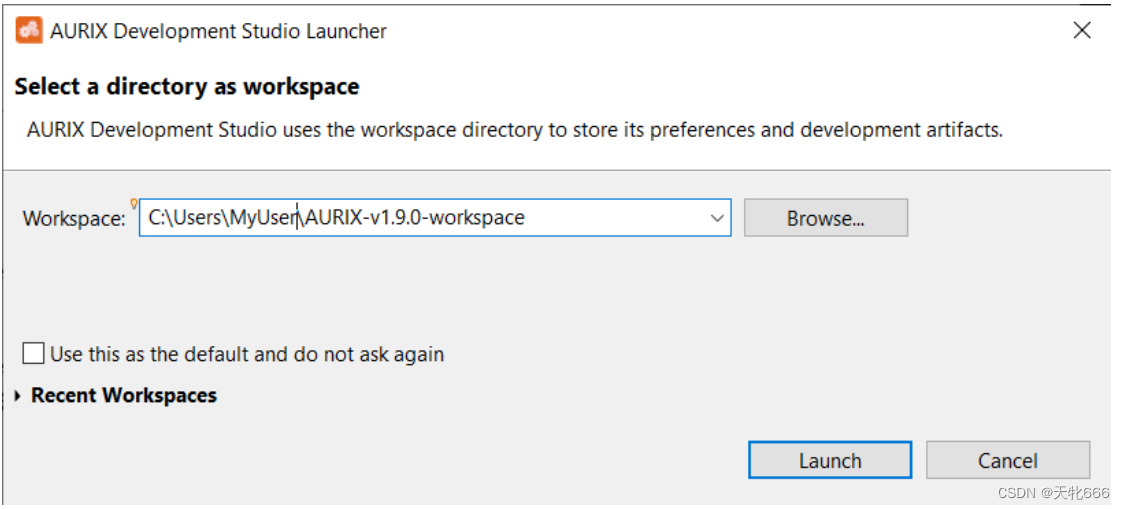

 启动AURIX™Development Studio之后，有必要选择一个工作空间，选择一个你要存放的文件夹：



三：工程

1.创建新的工程

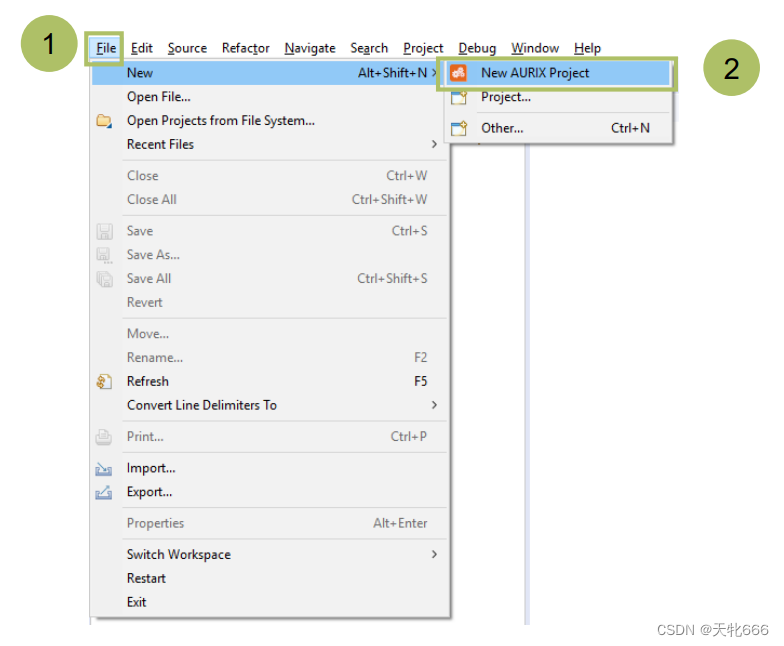

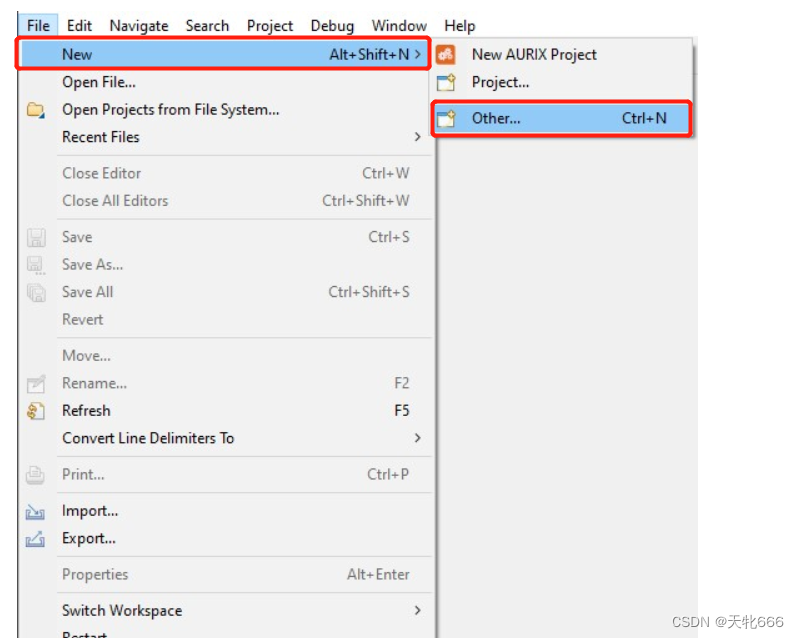

软件左上角File >> New >> “New AURIX_Project”

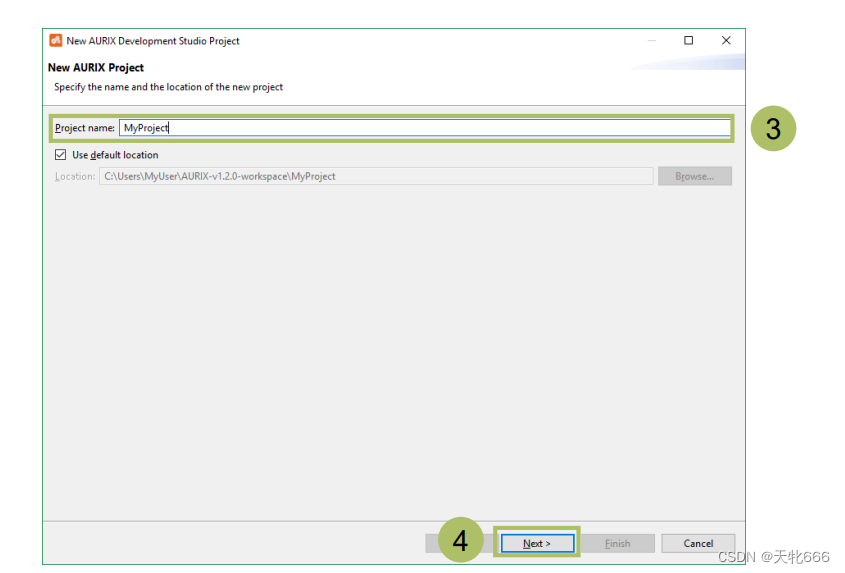

 在“New AURIX_Development Studio Project”窗口中，为新项目选择一个名称，
为了在当前选定的工作区中创建项目，应该设置“使用默认位置”复选框。

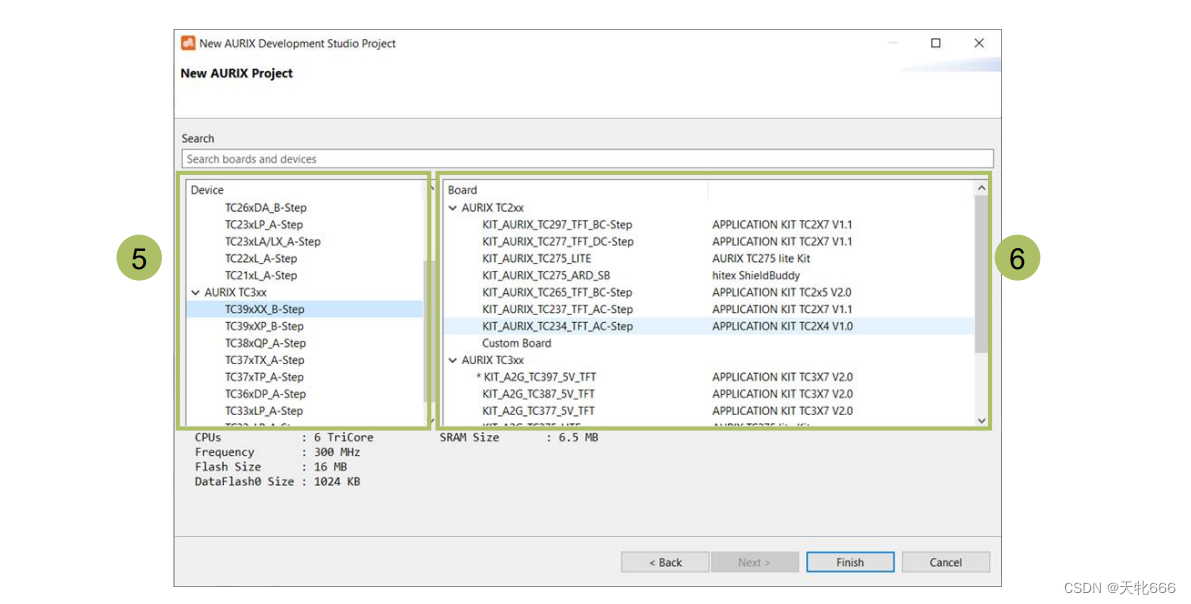

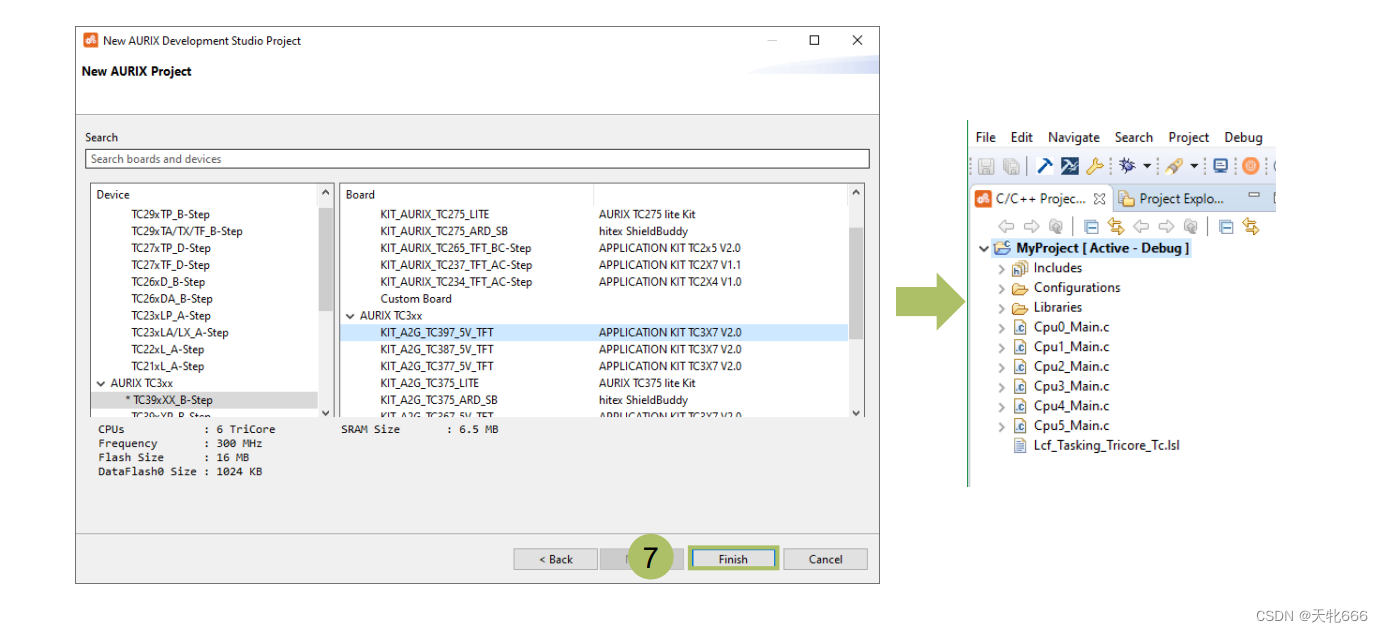

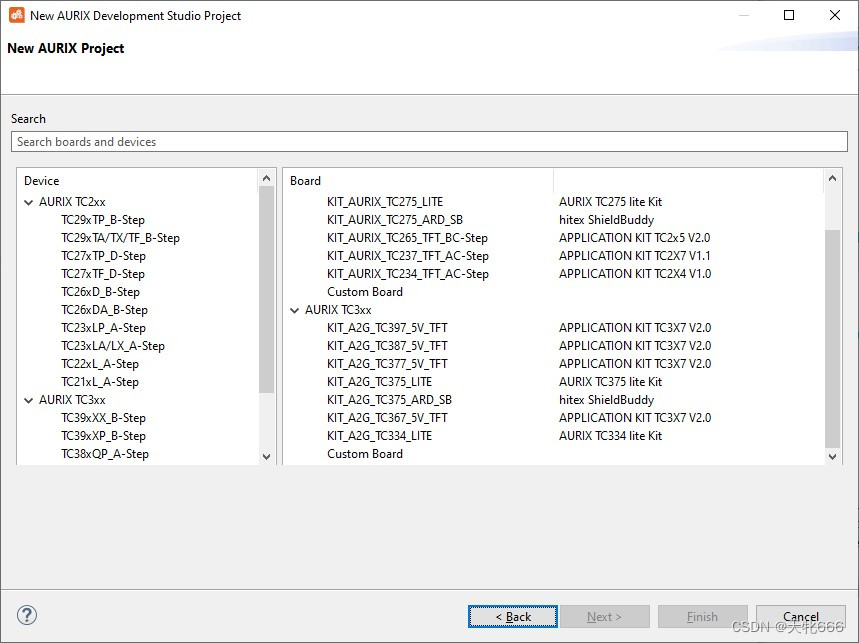

 根据芯片型号选择对应的芯片，然后点击Finish

如图所示，成功建立新的工程。

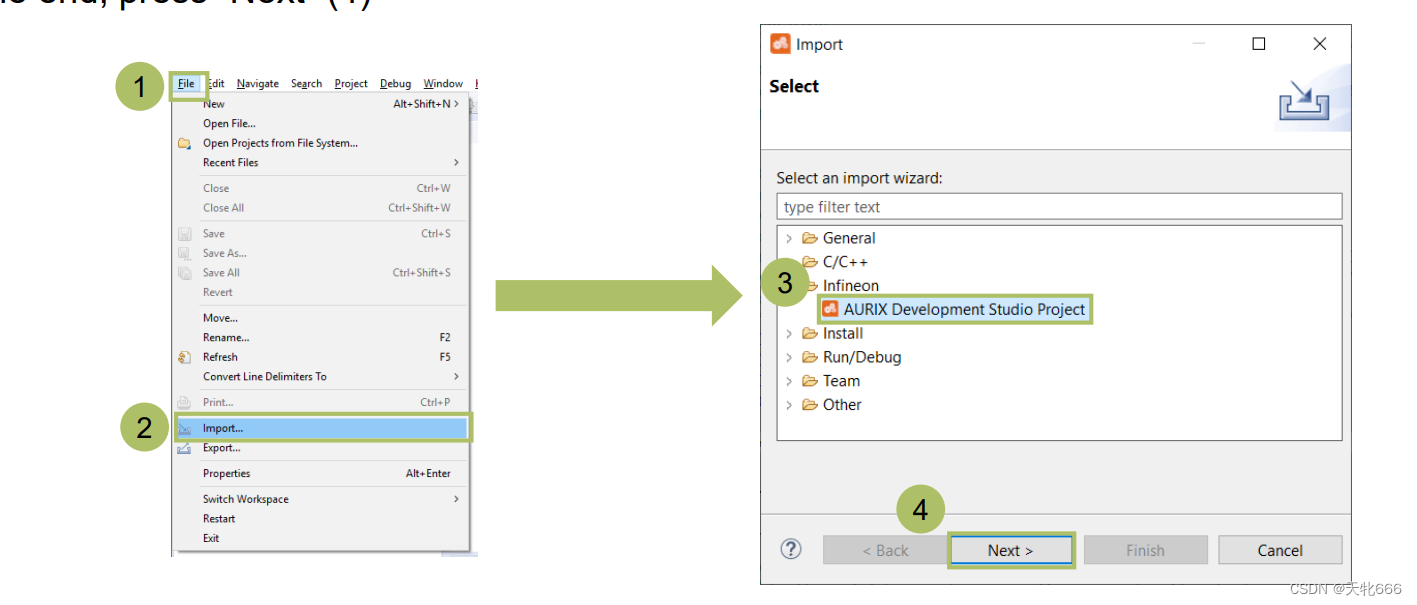

2.也可以导入英飞凌官方的project

步骤如下：

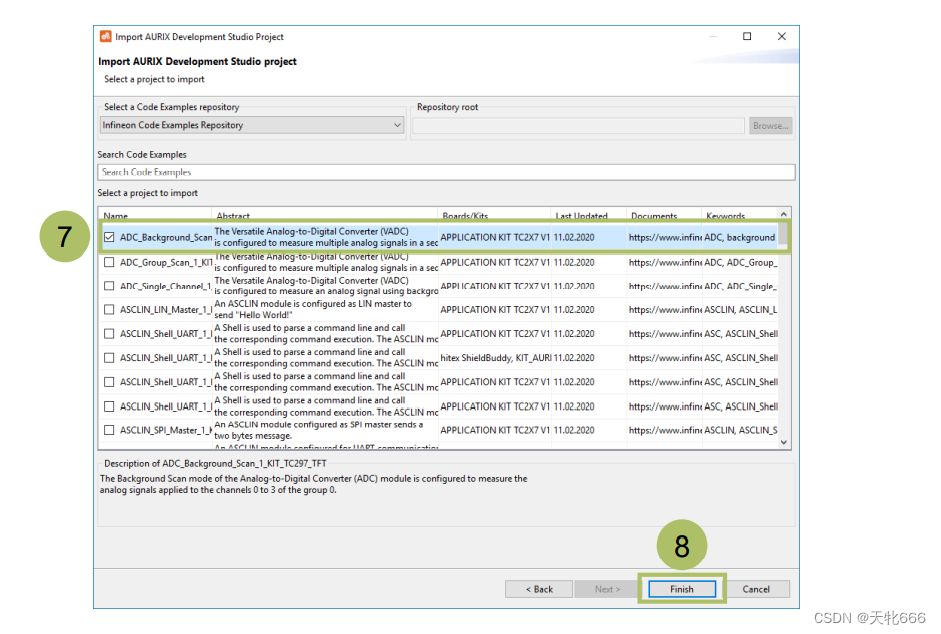

 选择一个你想导入的project：

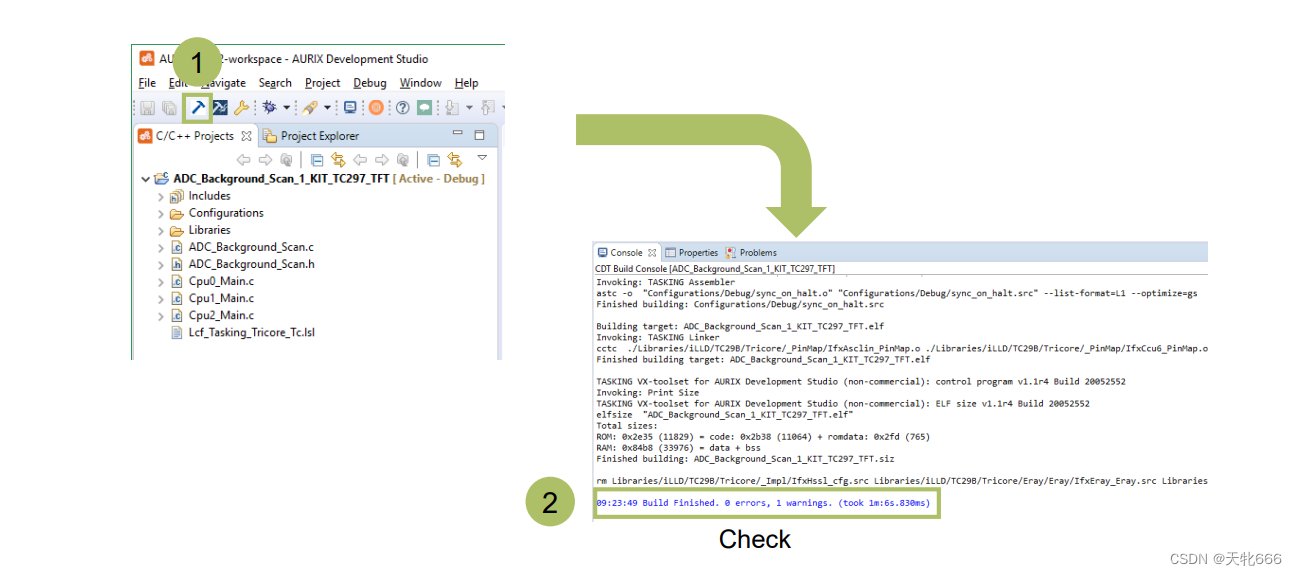

在调试之前，有必要构建项目。按下“构建活动项目”图标，当构建完成时，检查没有编译错误。

然后就可以连接硬件进行调试。

四：调试

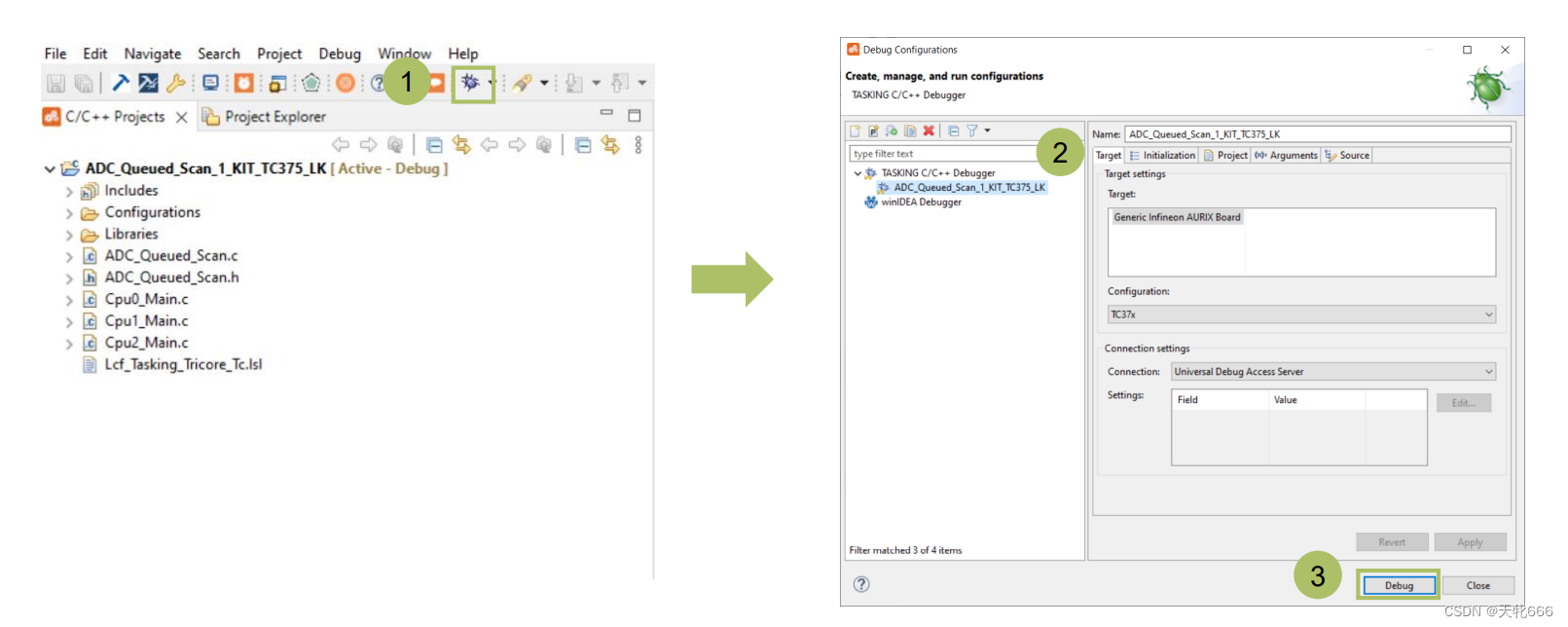

为了flash和调试代码，按“调试活动项目”图标，选择调试器，然后按“调试配置”窗口上的“调试”按钮

若出现以下情况，则更改Debugger。

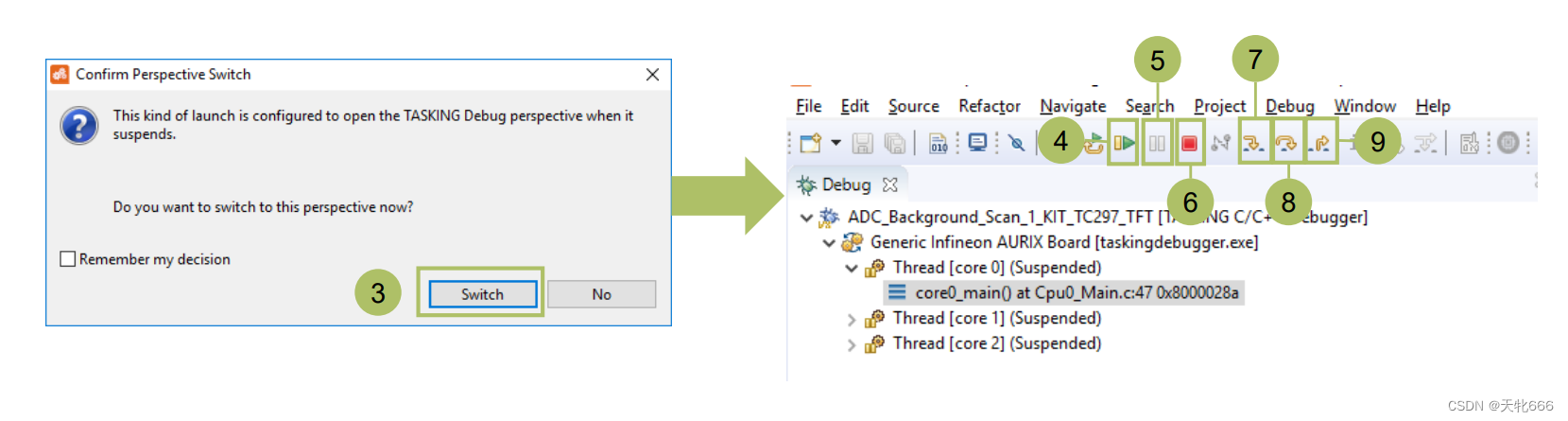

当使用TASKING C/ c++调试器时:
当被问到(3)时切换视角并按“恢复”(4)来运行代码
在运行时，代码可以通过“暂停”按钮停止(5)
若要终止调试会话，请按“终止”按钮(6)
此外，在调试透视图中，还可以通过按钮“步进”(7)、“步进”(8)和“步进返回”(9)以单个或多个步骤运行代码

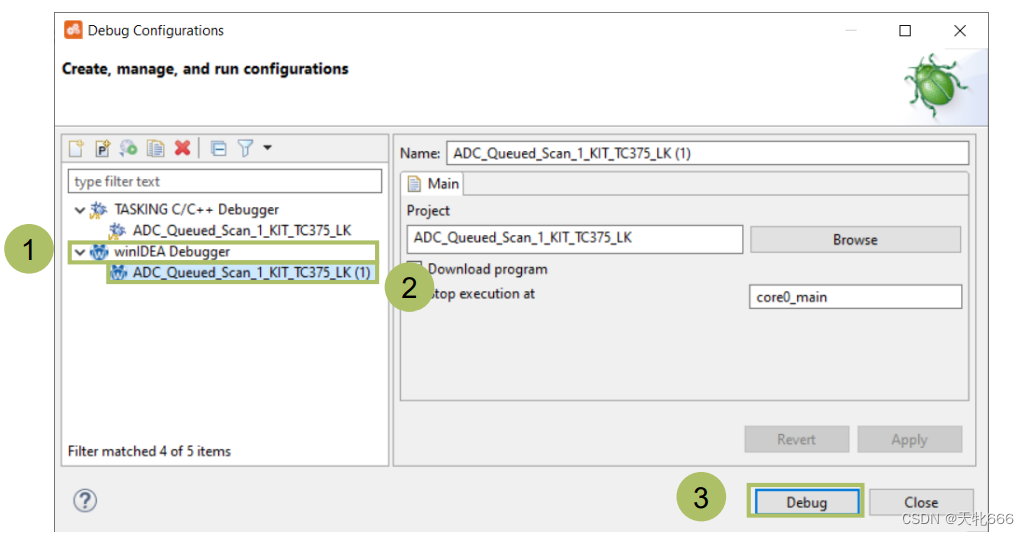

选择winIDEA作为调试器:
双击“winIDEA调试器”创建配置(1)
—选择配置(2)
-按调试键(3)



五：串行监视器

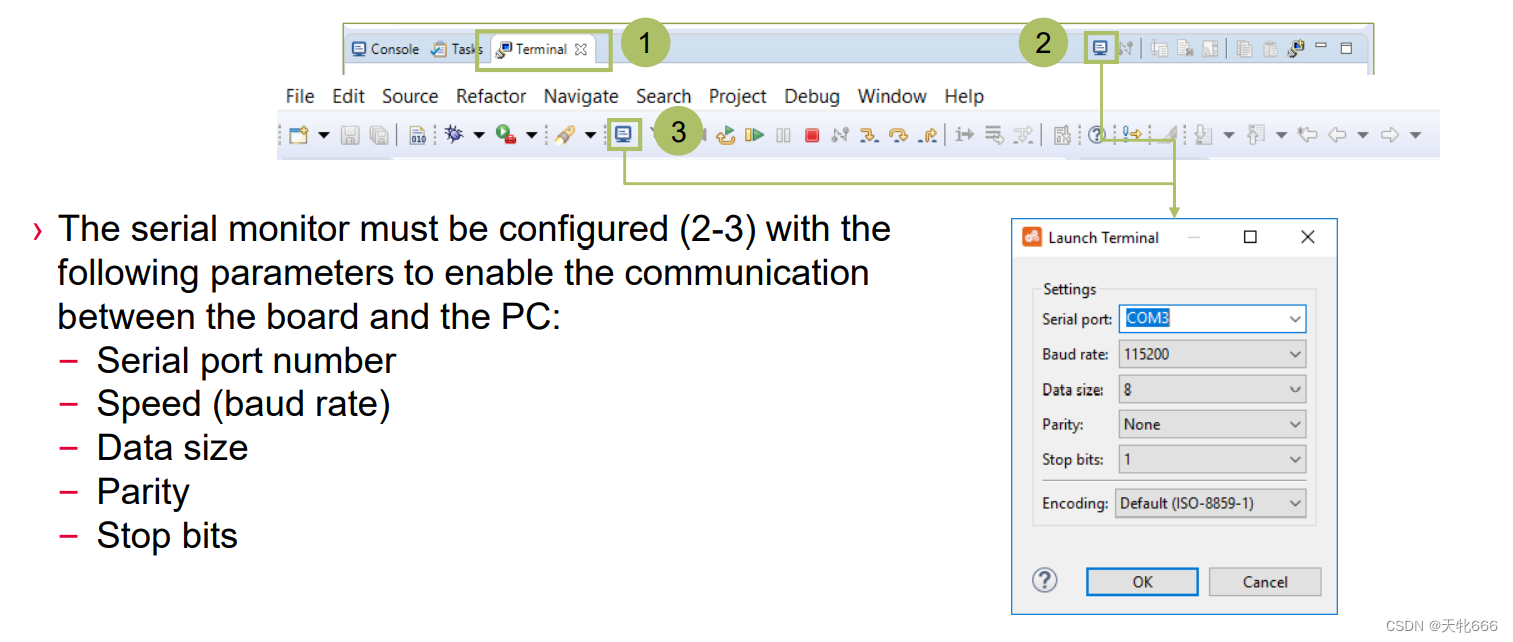

在AURIX™内部的调试透视图中，串行监视器在默认情况下(1)是打开的
开发工作室，也可以从终端图标手动打开(3)

串口监视器必须配置如下参数(2-3)，以使单板与PC通信:
-串口编号
-速度(波特率)
-数据大小
—奇偶校验
-停止位

六：附加资料

所有从英飞凌导入的示例都带有一个教程，解释了所需的HW/SW设置，代码以及如何运行和测试示例

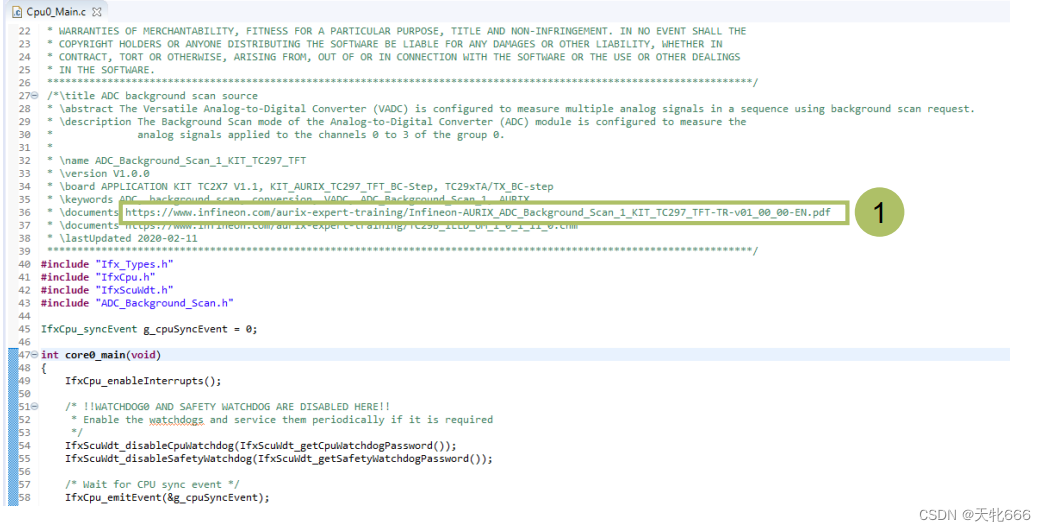

教程可从AURIX™Development Studio中通过Ctrl +单击链接(1)访问
Cpu0_Main.c文件

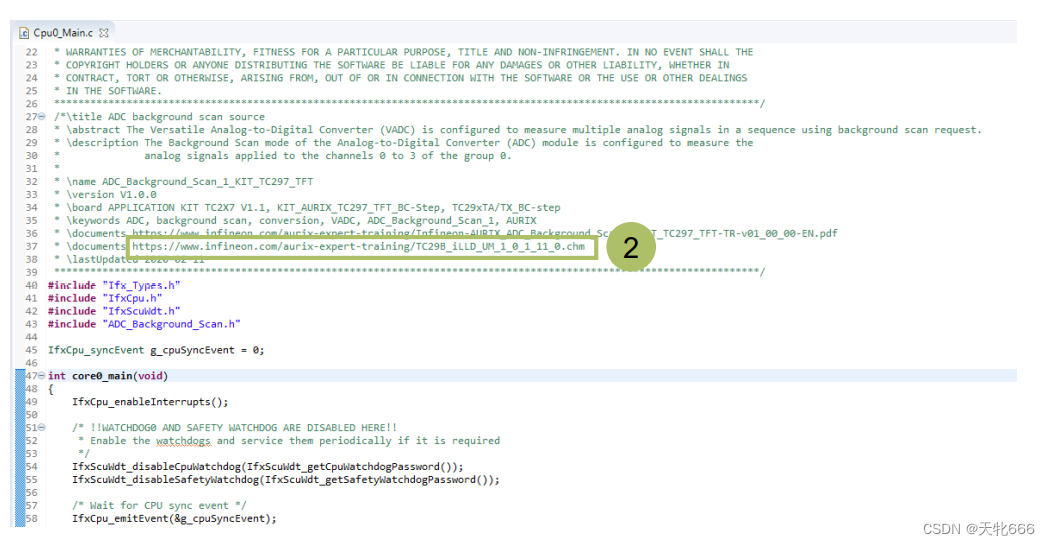

从相同的Cpu0_Main.c文件中，可以下载示例中使用的特定设备的英飞凌低级别驱动程序文档(2)

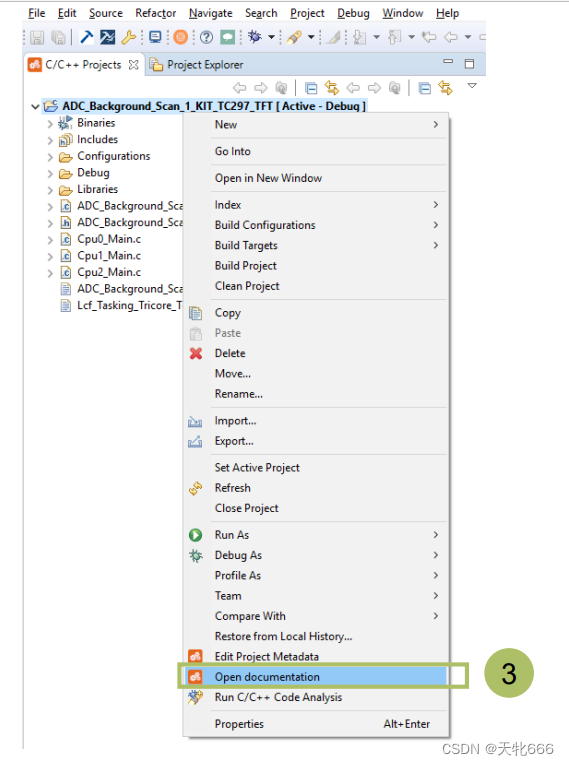

提示:示例教程和iLLD文档都可以通过右键单击项目名称并按“打开文档”工具打开(3)





七：创建一个新的AURIX  Development Studio Library Project

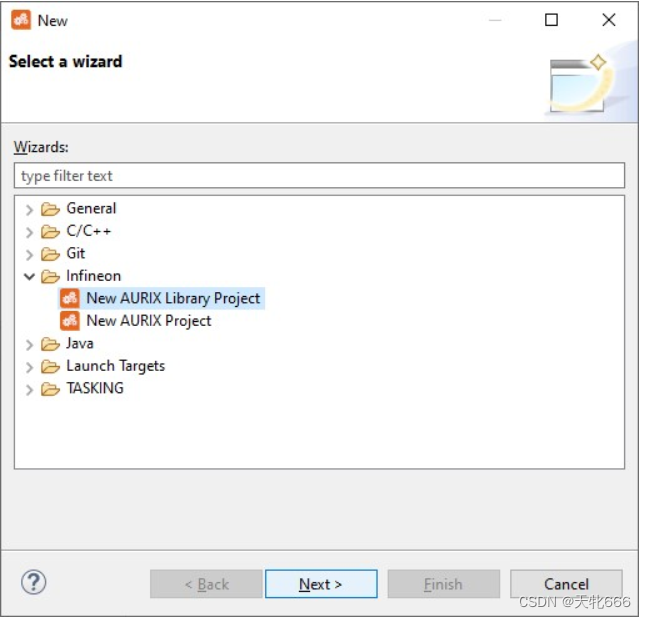

 展开“Infineon”文件夹，选择“New AURIX Library Project”，然后按“Next”

给工程一个合法的名字



然后选择芯片后Finish即可：

 八：快捷键

1、修改快捷键的命令

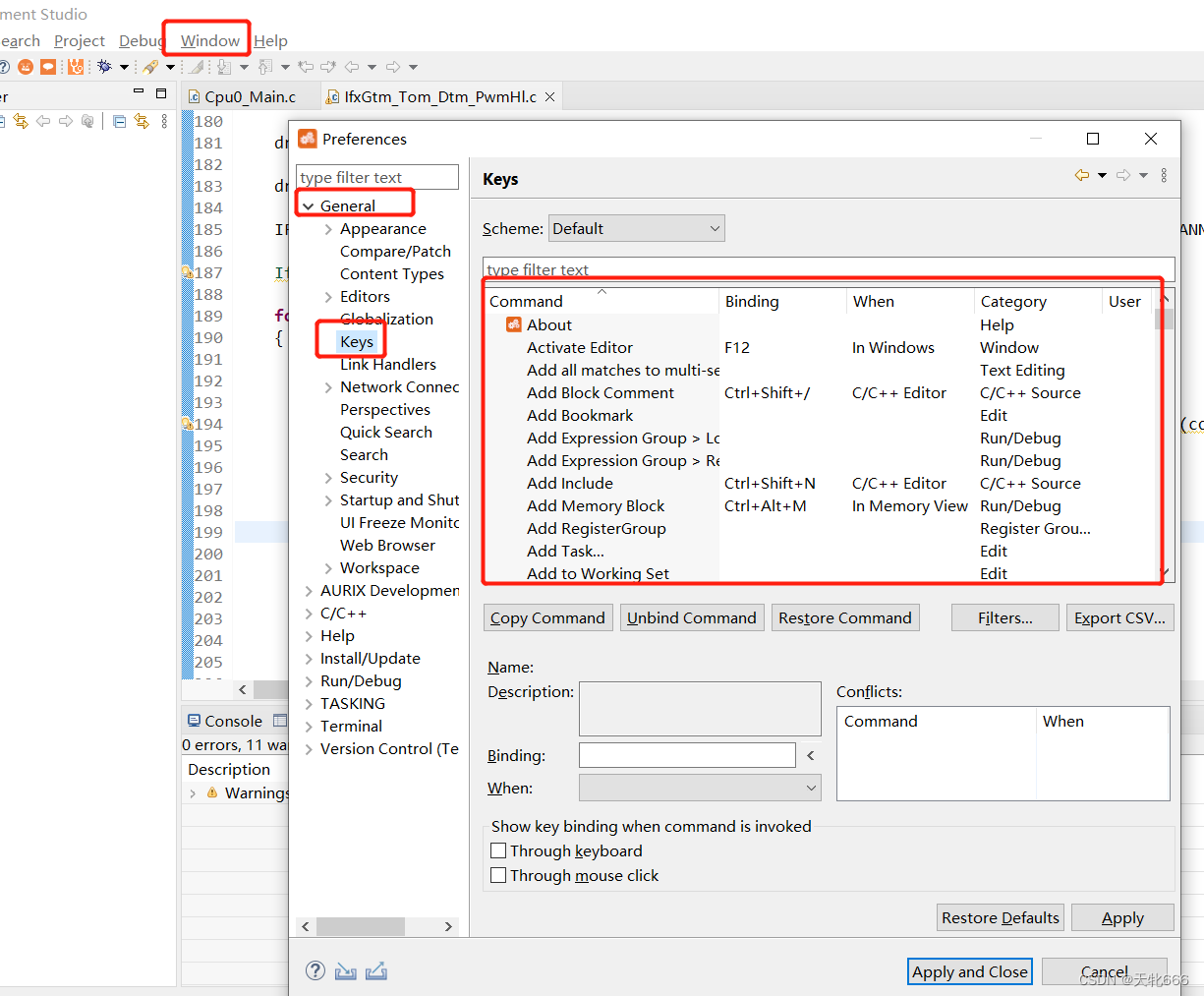

window->preference->General->Keys
修改自定义的快捷键，如下图所示

 2、单行或者多行注释
单行注释：只需要将光标放到要注释的行，按快捷键Ctrl+/ 完成注释，再次按Ctrl+/取消注释
多行注释：用鼠标拖选要注释的行，按Ctrl+/， 在次按取消注释。多行注释还有个快捷键是Ctrl+shift+/,注释效果如下所示，该种注释方法再次按快捷键无法撤销，要种Ctrl+z。

3、撤销这一步操作 Ctrl+Z, 恢复这一步操作Ctrl+Y
4、跳转到变量的定义处：Ctrl+鼠标左键，点击变量
5、文本放大缩小：ZOOM+IN，缩小ZOOM+OUT，或者在Windows->Editor找到这两个选项
6、跳转到函数定义处：将鼠标放到函数名上，按F3
7、将某一行或者某几行内容上移或者下移,向上移动 Alt +↑ ，向下移动Alt+↓
8、代码自动补全提示 Alt+/
9、Ctril+Shift+O 自动引入所需要得包

九：用GPIO点亮一个LED灯

按键按下，led亮，放开则灭，相关代码如下：

#include "Ifx_Types.h"
#include "IfxCpu.h"
#include "IfxScuWdt.h"
#include "GPIO_LED_Button.h"

#define LED          &MODULE_P20,9
#define BUTTON  &MODULE_P22,0
void init_GPIOs(void)
{
    IfxPort_setPinMode(LED, IfxPort_Mode_outputPushPullGeneral);
    IfxPort_setPinMode(BUTTON, IfxPort_Mode_inputPullUp);
}
void control_LED(void)
{

    if(IfxPort_getPinState(BUTTON) == 0)
    {

        IfxPort_setPinState(LED, IfxPort_State_low);
    }
    else
    {
        IfxPort_setPinState(LED, IfxPort_State_high);
    }
}
IFX_ALIGN(4) IfxCpu_syncEvent g_cpuSyncEvent = 0;

void core0_main(void)
{
    IfxCpu_enableInterrupts();

    IfxScuWdt_disableCpuWatchdog(IfxScuWdt_getCpuWatchdogPassword());
    IfxScuWdt_disableSafetyWatchdog(IfxScuWdt_getSafetyWatchdogPassword());


    IfxCpu_emitEvent(&g_cpuSyncEvent);
    IfxCpu_waitEvent(&g_cpuSyncEvent, 1);

    init_GPIOs();

    while(1)
    {
        control_LED();
    }

}

效果图如下：

谢谢观看！
