用Python绘制Mandelbrot西翼：揭秘分形宇宙的触须与螺旋之谜

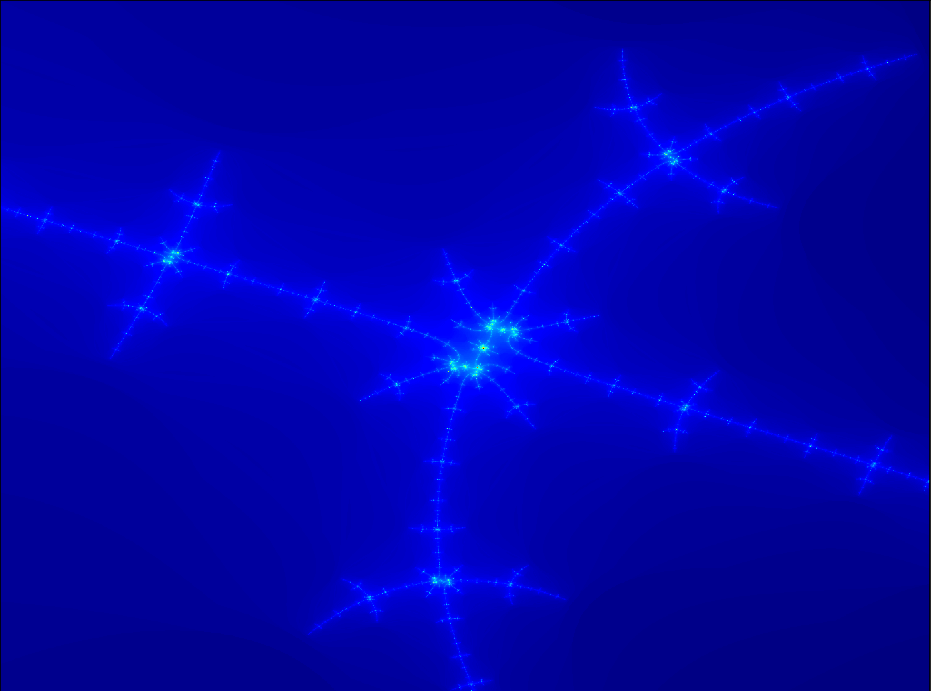

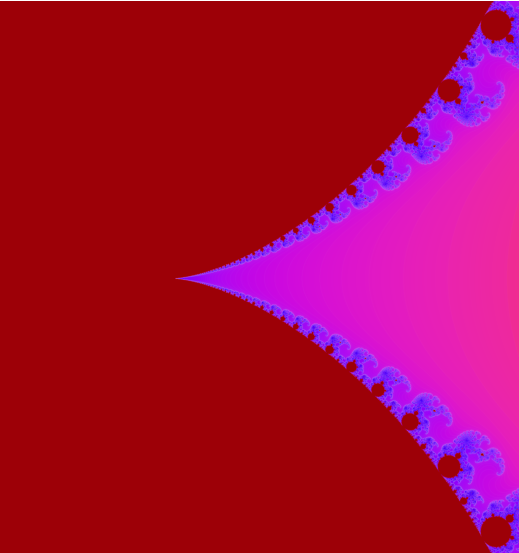

                【上图是典型的西翼区域；下图是西翼区域中的某一部分，称为‘x-wing’】

走进分形宇宙的秘境

在数学与艺术的交汇处，存在着一片令人震撼的几何宇宙——Mandelbrot集合。这个由复平面迭代产生的分形结构，其西翼区域（Western Valley）隐藏着最复杂的分形景观。我们在这里，选择这一区域的坐标范围：(0.25, 0.0)附近；绘制时推荐迭代次数：2000-5000次；分辨率设置：建议至少2000×2000像素。

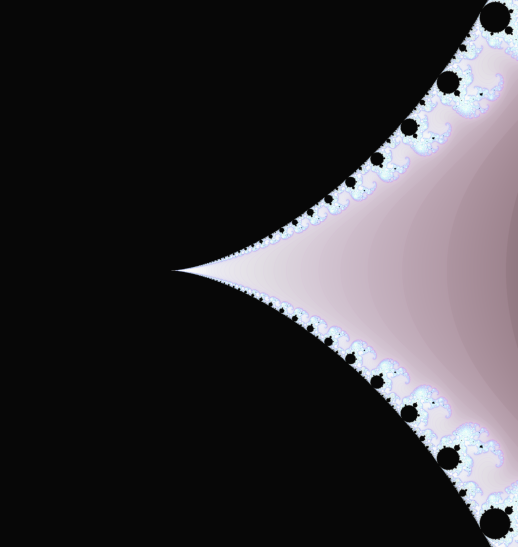

                        【上图直接使用迭代时间着色；下图使用HSV渐变色着色】

当我们放大这个神秘区域时，会发现：

• 主触须结构：宛如宇宙射线般的辐射状分支，是西翼区域的核心；

• 螺旋星系：嵌套在触须间的斐波那契螺旋

• 卫星克隆体：完美复刻主结构的微型分形

本文将带您用Python打开这个数学潘多拉魔盒，通过代码实现对这些精妙结构的清晰呈现。

目标区域的精准坐标定位

通过调整坐标系范围捕捉特定结构，以下是经过验证的黄金参数：

目标结构	实轴范围 (xmin, xmax)	虚轴范围 (ymin, ymax)	迭代次数	分辨率
主触须结构	(0.20, 0.35)	(-0.08, 0.08)	2500	2000x2000
螺旋星系	0.273~	0.005~	3500	2000x2000
卫星克隆体	0.2731~	0.0048	2000	2500x2500

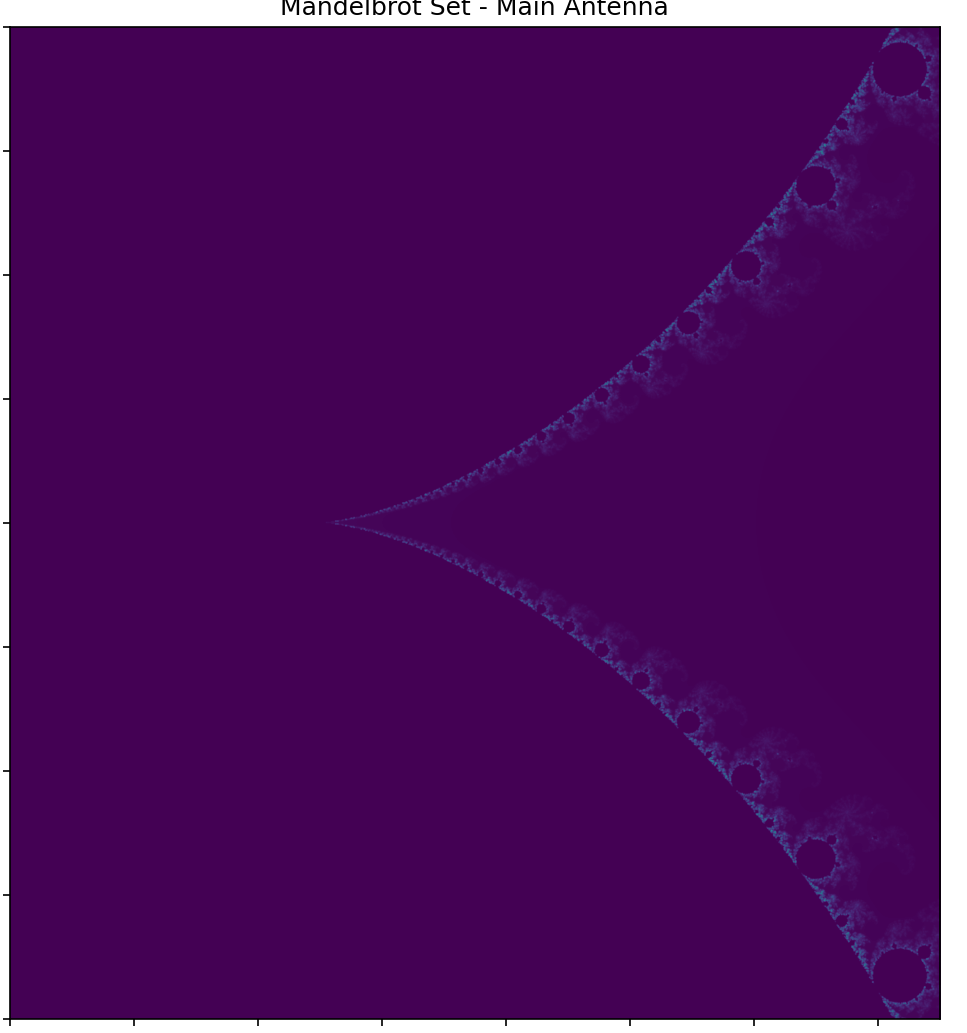

主触须结构增项

多层渲染策略

通过分阶着色增强结构对比：

def color_map(iter_val): # 第一阶：基底结构 if iter_val < 50: return (0, 0, 0.2*iter_val) # 第二阶：触须细节 elif iter_val < 200: return (0.5*np.log(iter_val), 0, 0) # 第三阶：微结构强化 else: return (1.0, 0.8*np.sin(iter_val*0.1), 0)

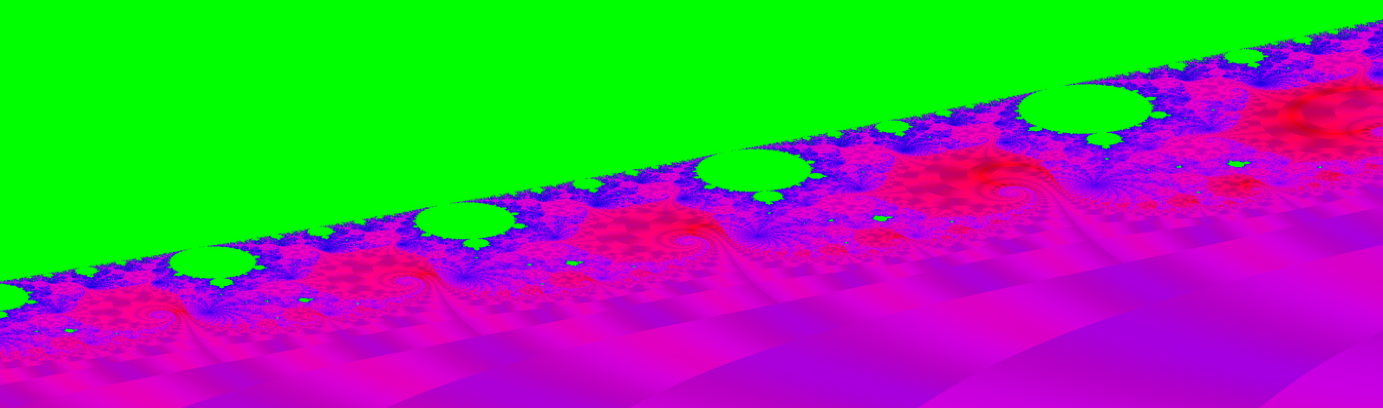

西翼螺旋星系

坐标定位数据验证

参数	值	科学依据
中心实部	0.273	对应西翼主触须分岔点
中心虚部	0.005	西翼垂直方向主对称轴

参数调节表

目标区域	中心坐标	推荐zoom	迭代次数
主螺旋体	(0.273,0.005)	200-300	3000-5000
触须节点	(0.268,0.008)	500-800	5000-10000

克隆体的主要参数说明：

1. 微分追踪技术

dz = 2 * z * dz + 1 # 复数导数计算 derivative[y, x] = np.log(abs(dz)) # 记录导数场

• 通过追踪迭代过程的导数增强边界检测

• 提高克隆体边缘的锐利度

1. 分频着色算法

low_freq = gaussian_gradient_magnitude(..., sigma=2) # 低频结构 high_freq = gaussian_gradient_magnitude(..., sigma=0.5) # 高频细节

• 分离不同尺度的结构特征

• 红色通道强调高频细节

• 绿色通道表现低频主体

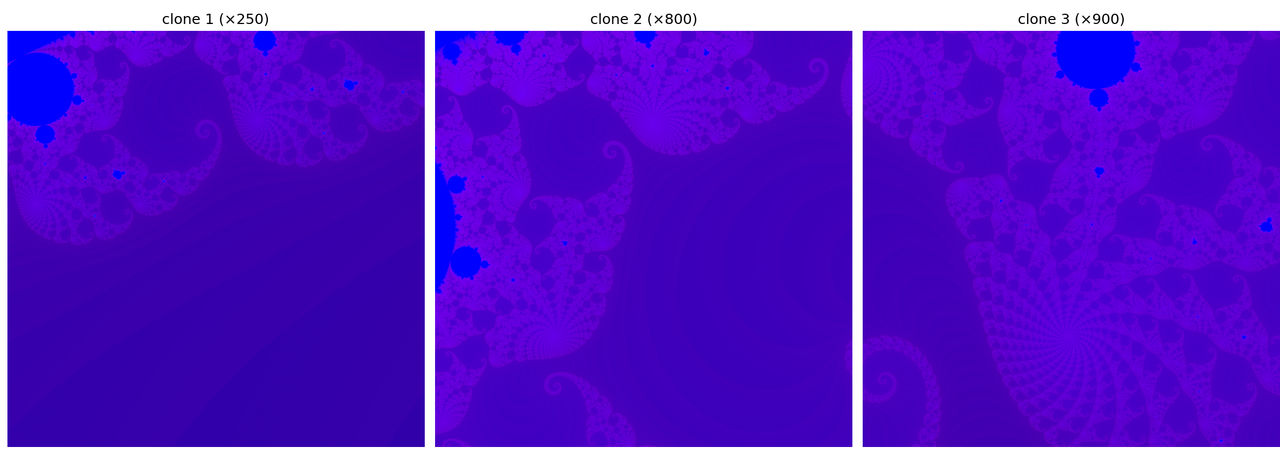

1. 多级克隆体定位

CLONE_CENTERS = [...] # 三级克隆体坐标 ZOOM_LEVELS = [...] # 对应放大参数

• 预设三个不同层级的克隆体坐标

• 每个层级采用不同的放大倍数

参数	值	数学意义
主克隆坐标	(0.2731,0.0048)	对应周期3双曲分量
二级克隆zoom	800	解析度达5e-6

代码

参见：主触须，螺旋星系和卫星克隆体。
