常见电子电路图（一）

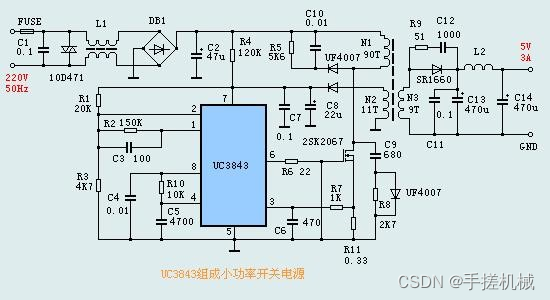

        UC3843作为一种开关电源控制器，可以提供稳定的PWM控制、电压监测和保护功能，从而确保开关电源的稳定工作、主要由以下部分组成。

        PWM控制器（UC3843）： 集成了误差放大器、比较器和可编程PWM控制等功能，用于调整输出电压。通过内部反馈回路，与外部元件配合，实现稳定的开关电源输出。

        反馈回路： 包括电阻和电容网络，实时测量输出电压，并通过比较器将误差信号送回PWM控制器。这确保输出电压与设定值相匹配。
        比较器： UC3843内部的误差放大器将反馈电压与内部参考电压进行比较，产生误差信号。该信号经过滤波和处理后，用于调整PWM控制器的输出，维持输出稳定性。
        电流限制： 通过外接元件设置的电流传感器，可实现对输出电流的监测和限制，提供过流保护。
        开关管： 控制电能流通的功率开关器件，通过PWM信号的调控，周期性地导通和截止，调整输出电压。
        电感和电容： 输出端的电感和电容用于滤波，平滑输出电压并减小纹波。输入端的电感和电容用于减小输入电源中的高频噪声。
        整流二极管： 用于将开关电源的输出转换为直流电压。
保护功能： 通过电流限制和其他保护功能，如过温保护等，提高电路的可靠性和稳定性。
