达梦数据库查看及解析执行计划

如何查看执行计划

1.执行计划的执行顺序

首先，执行计划是由各类操作符组成的一颗树，也就是排序好的操作符的展现形式，从内到外依次执行

（看执行计划一般看MANAGER中执行计划文本的方式，这样看的更详尽一点，计划可以拷贝到文本编辑工具UE,NOTEPAD++中，这样缩进更为明显)
一般的执行计划格式为

 OP1
     OP2
          OP3
          OP4
     OP5
          OP6
              OP7
              OP8

缩进越多的越先执行，同样缩进的上面的先执行，下面的后执行，上下的优先级高于内外，对于上面这个简单的例子，大家可以自己写一个执行顺序
这里做一些空行，看写的执行顺序是否和后面列出的一致

这个例子的执行顺序为

OP3->OP4->OP2->OP7->OP8->OP6->OPT5->OP1

2操作符的含义

操作符	说明
AAGR2	简单聚集；如果没有分组（ group by ）， 则总的就一个组，直接计算聚集函数
SSCN	直接使用二级索引进行扫描
ASCN	数组当作表来扫描
SSEK2	二级索引数据定位
CSCN2	聚集索引扫描
UNION	UNION 计算
DSCN	动态视图表扫描
UNION	ALL UNION ALL 运算
CSEK2	聚集索引数据定位
NTTS2	临时表，临时存放数据
HAGR2	HASH 分组，并计算聚集函数
NSET2	结果集 (result set) 收集， 一般是查询计划的顶层节点
HASH LEFT SEMI JOIN2 HASH	左半连接
PARALLEL	控制水平分区子表的扫描
HASH FULL JOIN2 HASH	全外连接
PRJT2	关系的 ― 投影 ‖(project) 运算， 用于选择表达式项的计算
HASH LEFT JOIN2 HASH	左外连接
NEST LOOP FULL JOIN2	嵌套循环全外连接
HASH RIGHT JOIN2 HASH	右外连接
NEST LOOP INNER JOIN2	嵌套循环内连接
HASH RIGHT SEMI JOIN2 HASH	右半连接
NEST LOOP LEFT JOIN2	嵌套循环左外连接
HEAP TABLE	临时结果表
NEST LOOP SEMI JOIN2	嵌套循环半连接
HEAP TABLE SCAN	临时结果表扫描
INDEX JOIN SEMI JOIN2	索引半连接
INDEX JOIN LEFT JOIN2	索引左连接
NEST LOOP INDEX JOIN2	索引内连接

1.3举例说明

这里我们举一个现实的例子，我们拟定一个这样执行计划的SQL

CREATE TABLE TEST5(ID INT);
CREATE TABLE TEST6(ID INT);
CREATE TABLE TEST7(ID INT);
CREATE TABLE TEST8(ID INT);
insert into test5 values(3);
insert into test6 values(4);
insert into test7 select level %100 from dual connect by level < 10000;
insert into test8 select level %100 from dual connect by level < 10000;

SQL> explain select /*+no_use_cvt_var*/* from
(select test5.id from test5,test6 where test5.id = test6.id)
a,(select id from (select test7.id from test7,test8 where test7.id = test8.id) group by id) b where a.id = b.id;

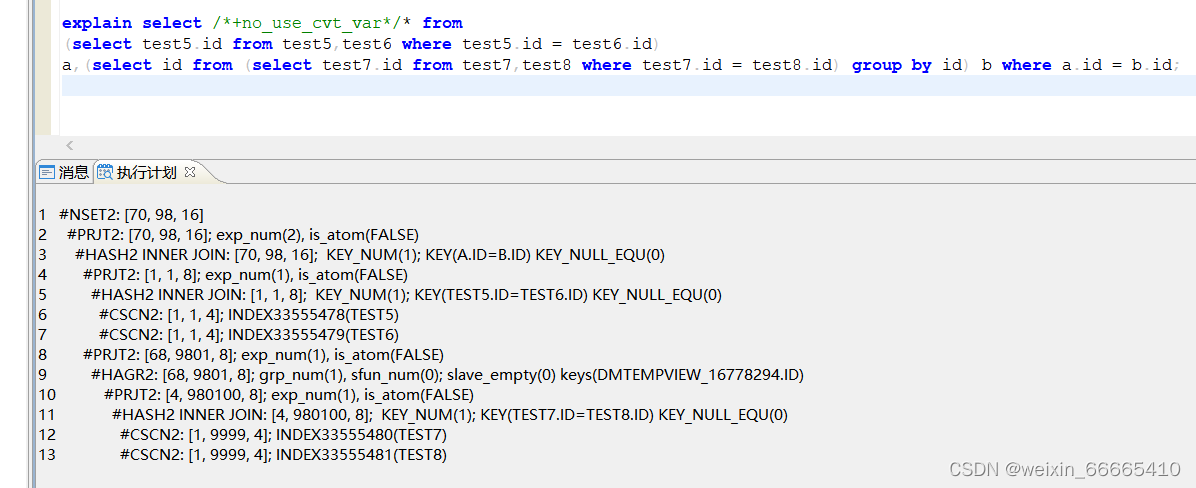

 这个例子的执行计划，我们暂时不关注PRJT和NSET操作符，只看SQL的执行顺序：

6->7->5->12->13->11->9->3

换为人能理解的意思就是，首先执行TEST5和TEST6的HASH连接，然后执行TEST7,TEST8的HASH连接并将连接结果进行HASH分组，再将两个结果再次进行HASH连接得到最终结果集。

这个例子的SQL写法比较简单意义也是非常明确的，读懂SQL需要干什么可以把操作符顺序写下来不会很困难。同样的，只看到这个执行计划，我们需要能想出来这个SQL原本是什么样子。读懂SQL本身是关键，执行计划更多的是起一个提示作用，侧面告诉大家SQL需要做什么事情

能正常读取执行计划描述的执行顺序后，我们关注下执行计划各个节点的详细信息，执行计划中所有操作符的后面都会有一个三元组，如：
#CSCN2: [1, 9999, 4]

[1, 9999, 4]就是我们提到的这个三元组，3个数字分别表示该操作符的估算代价，该操作符的输出行数，该操作符涉及数据的行长。

#CSCN2: [1, 9999, 4] 表示的意义为，这是一个全表扫描操作，涉及的行数为9999，每场数据长度为4，整体代价估算为1。

我们将三元组中的第二项称为估算行数(card)，在复杂查询中，估算行数对于执行计划以及SQL性能的影响很大。
