CAN转以太网设备实现can报文与tcp/udp报文之间的高效低延时转换

于 2022-04-18 10:01:31 发布
阅读量4.3k 收藏 8
点赞数
文章标签： 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_66730120/article/details/124242584
版权
LCNET系列设备通过10/100M以太网和CAN通道实现CAN与IP网络的互联。在UDP模式下，设备将CAN帧实时转换为UDP报文，保持10ms的低延迟。测试中，4000帧CAN报文和UDP包在两端间双向高效转发，展示了设备优秀的转换能力。
摘要由CSDN通过智能技术生成

LCNET系列工业级CAN转以太网设备提供一路10/100M以太网通道（RJ45）和1~2路CAN通道，实现CAN网络与IP网络之间的互联互通。支持TCP Server、TCP Client和UDP工作模式，IP地址、端口、CAN波特率、分包帧数、分包时间间隔等均可设置。

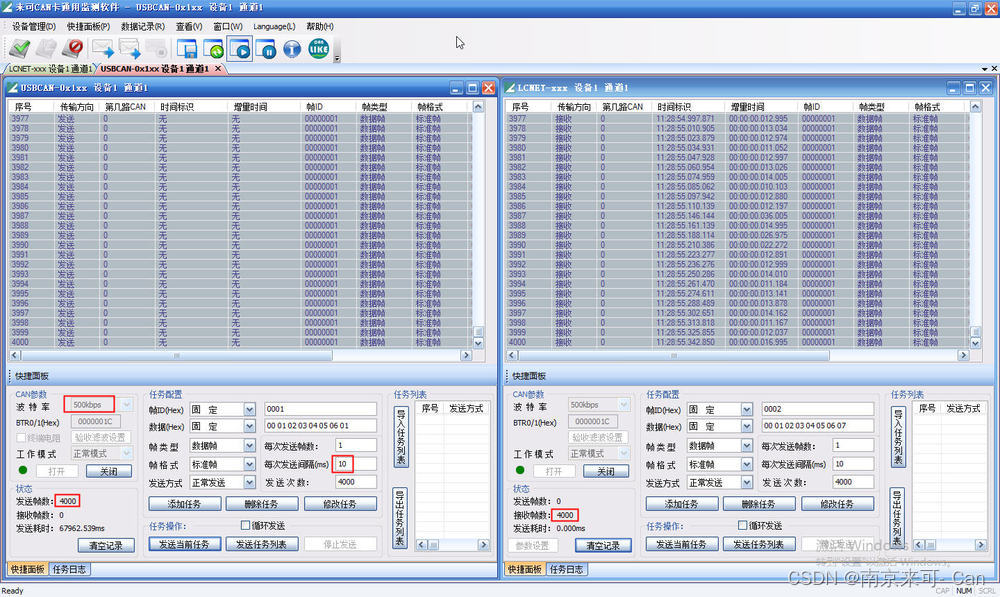

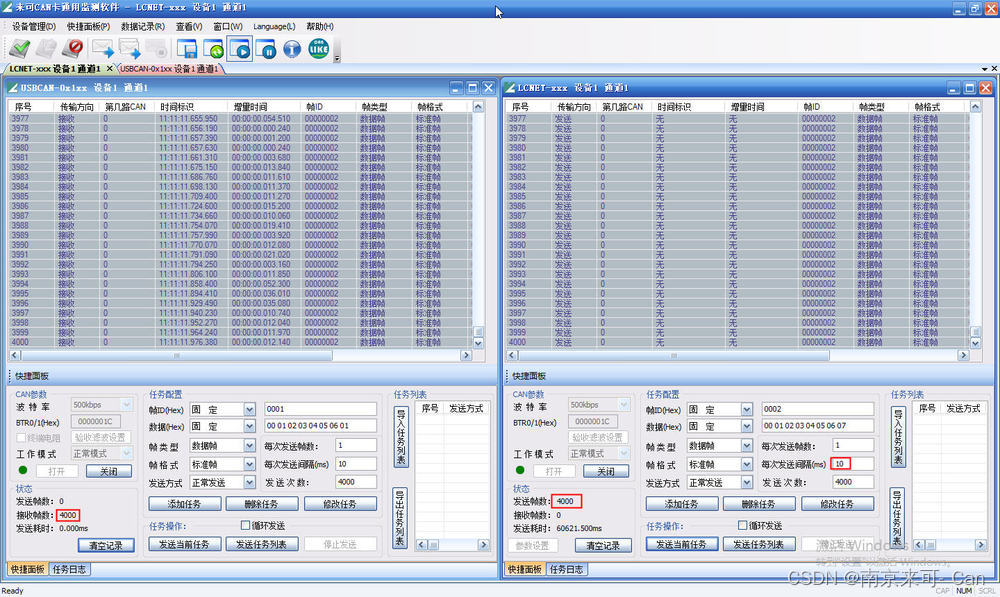

这里进行CAN转以太网设备双向高效转发演示。测试示例的参数设置：UDP模式，CAN波特率500Kbps，分包帧数为1（即接收到一个CAN帧就封装成一个UDP报文发送到网络中），分包时间间隔为0（即为 7－8 个 CAN 帧连续发送所需的时间）；UDP包收发软件的IP和工作端口是10.10.100.103和8400，CAN转以太网设备的IP和工作端口是10.10.100.10和8400。



CAN报文转发为UDP报文
