1.创建网络topo

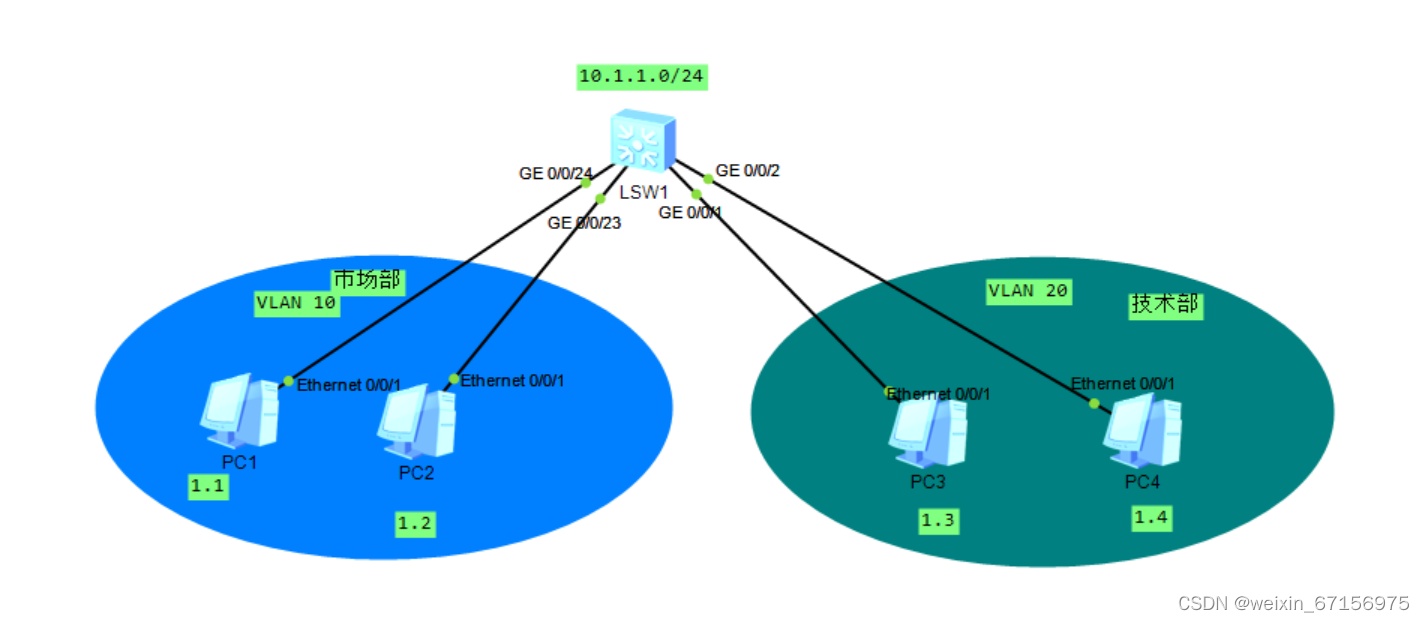

如图,在10.1.1.0/24网段,分为市场部和技术部,为了实现不同部门之间属于同一网段但彼此之间不能进行互访,并实现部门有序规划,因此需要进行VLAN划分
2.网络规划
(1)VLAN 划分
设备 | 接口 | VLAN |
SW1 | G0/0/24 | 10 |
G0/0/23 | 10 | |
G0/0/1 | 20 | |
G0/0/2 | 20() |
(2)地址划分
PC | 地址 |
1 | 10.1.1.1/24 |
2 | 10.1.1.2/24 |
3 | 10.1.1.3/24 |
4 | 10.1.1.4/24 |
3.SW1上命令配置
(1)创建VLAN 10 20
(2)在接口下加入所属VLAN

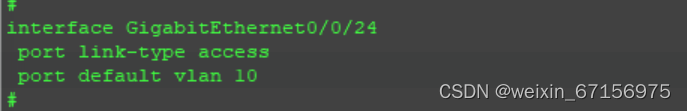

交换机与PC终端设备相连接接口类型为ACCESS,以G0/0/24,G0/0/1为例,G0/0/23,G0/0/2做相同配置
(3)连通性测试

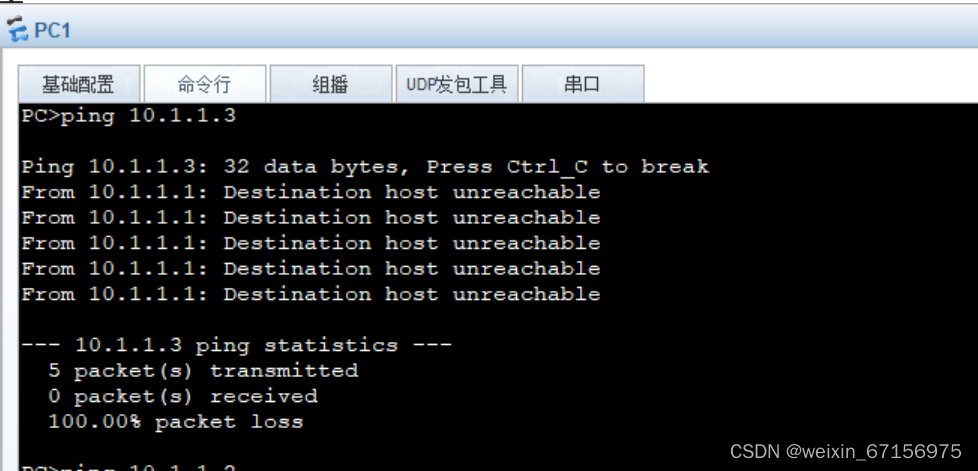

由于VLAN 10与20隔离,PC1与PC3不互通

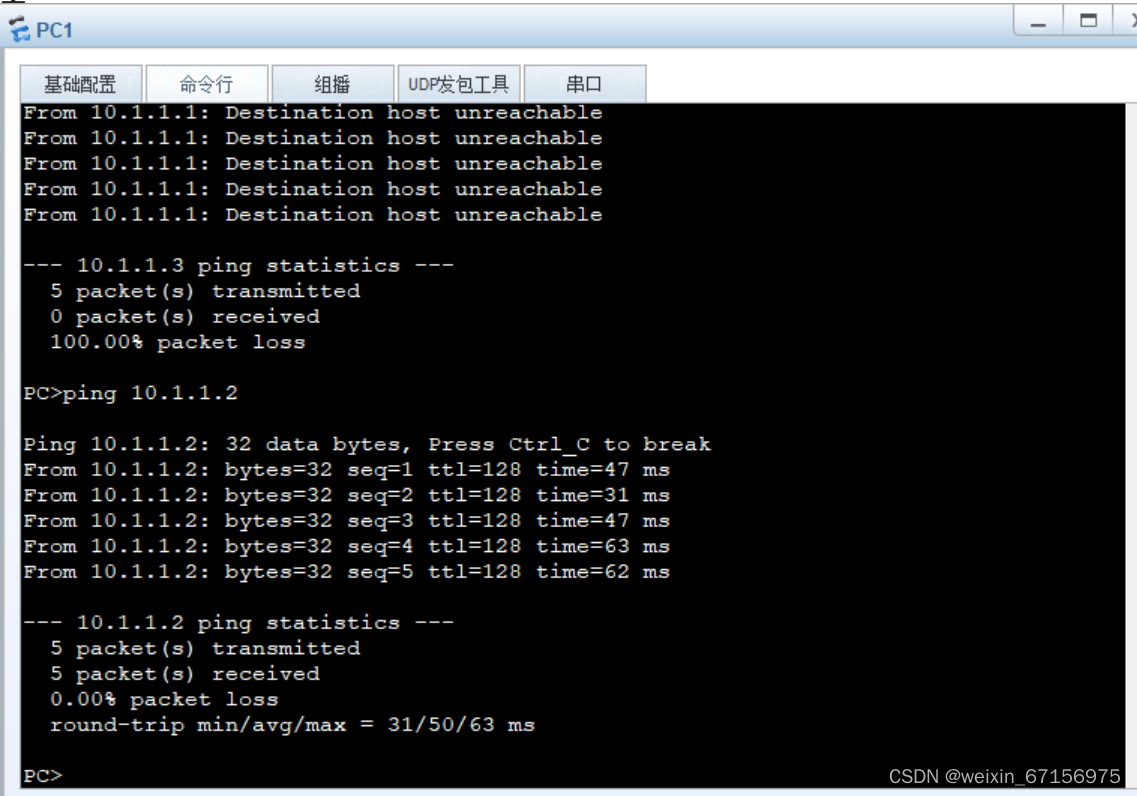

PC1与PC2之间可以相互通信
